오래된 집 콘센트와 스위치 랜선 교체 작업

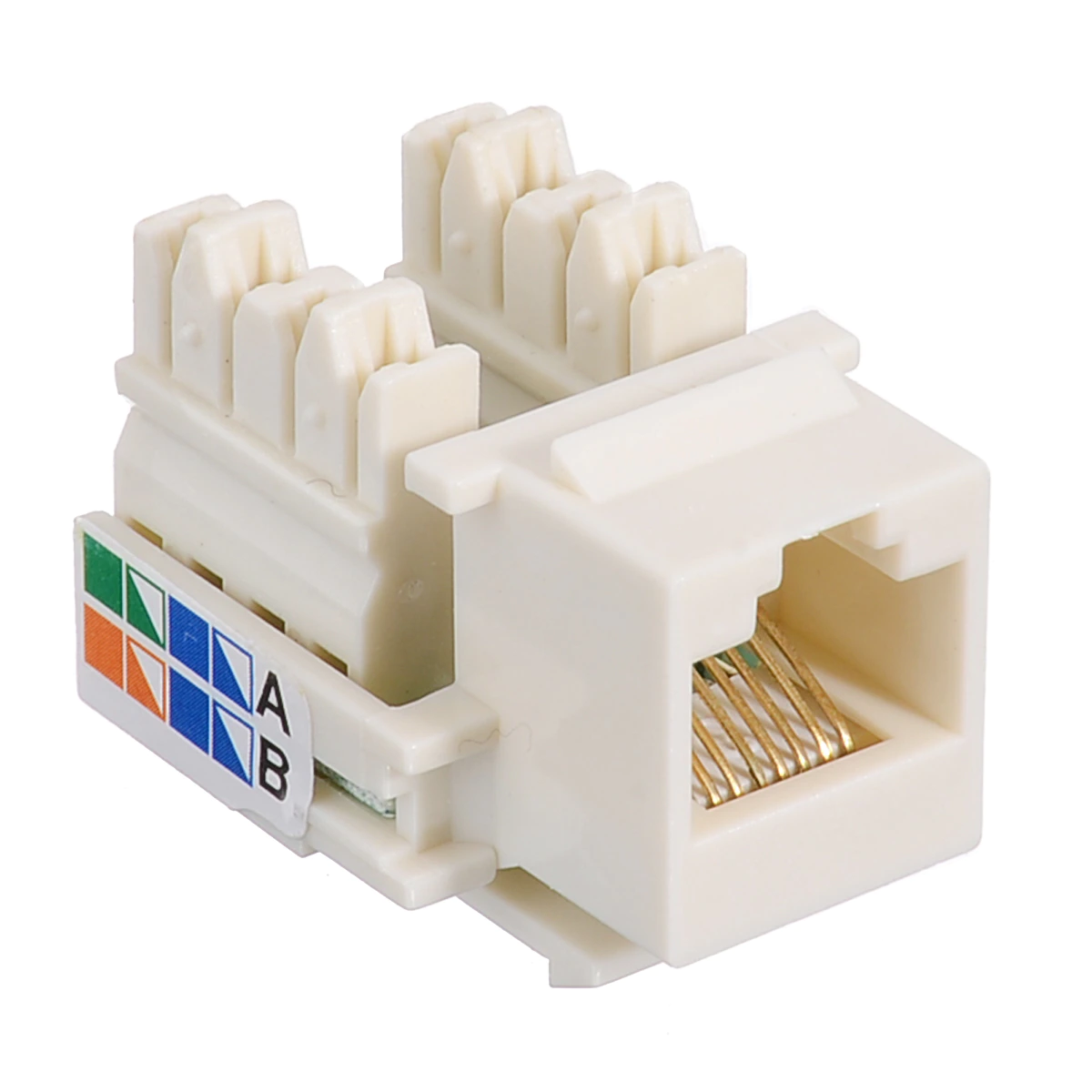

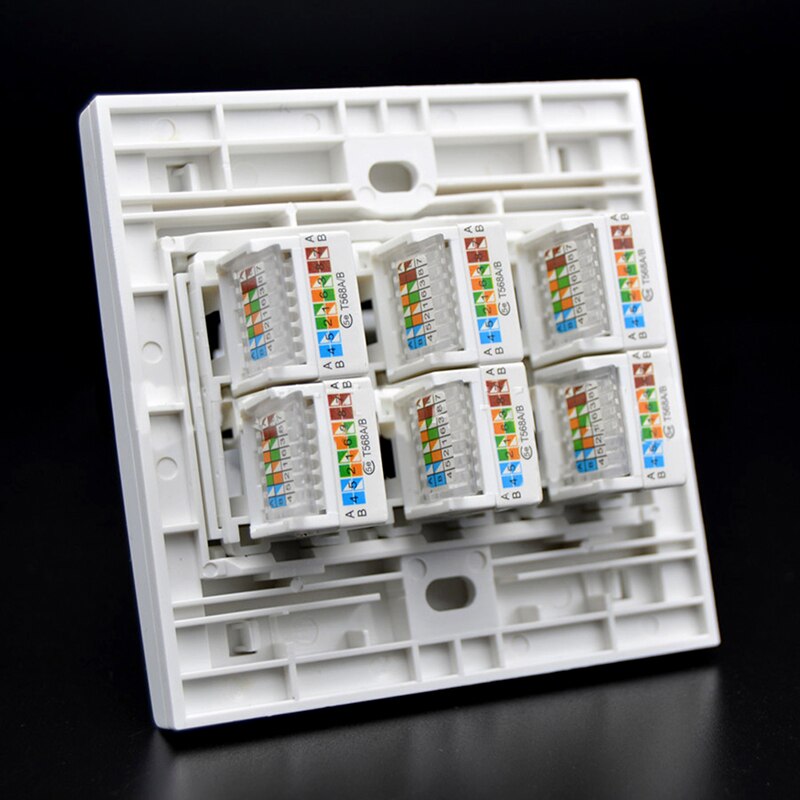

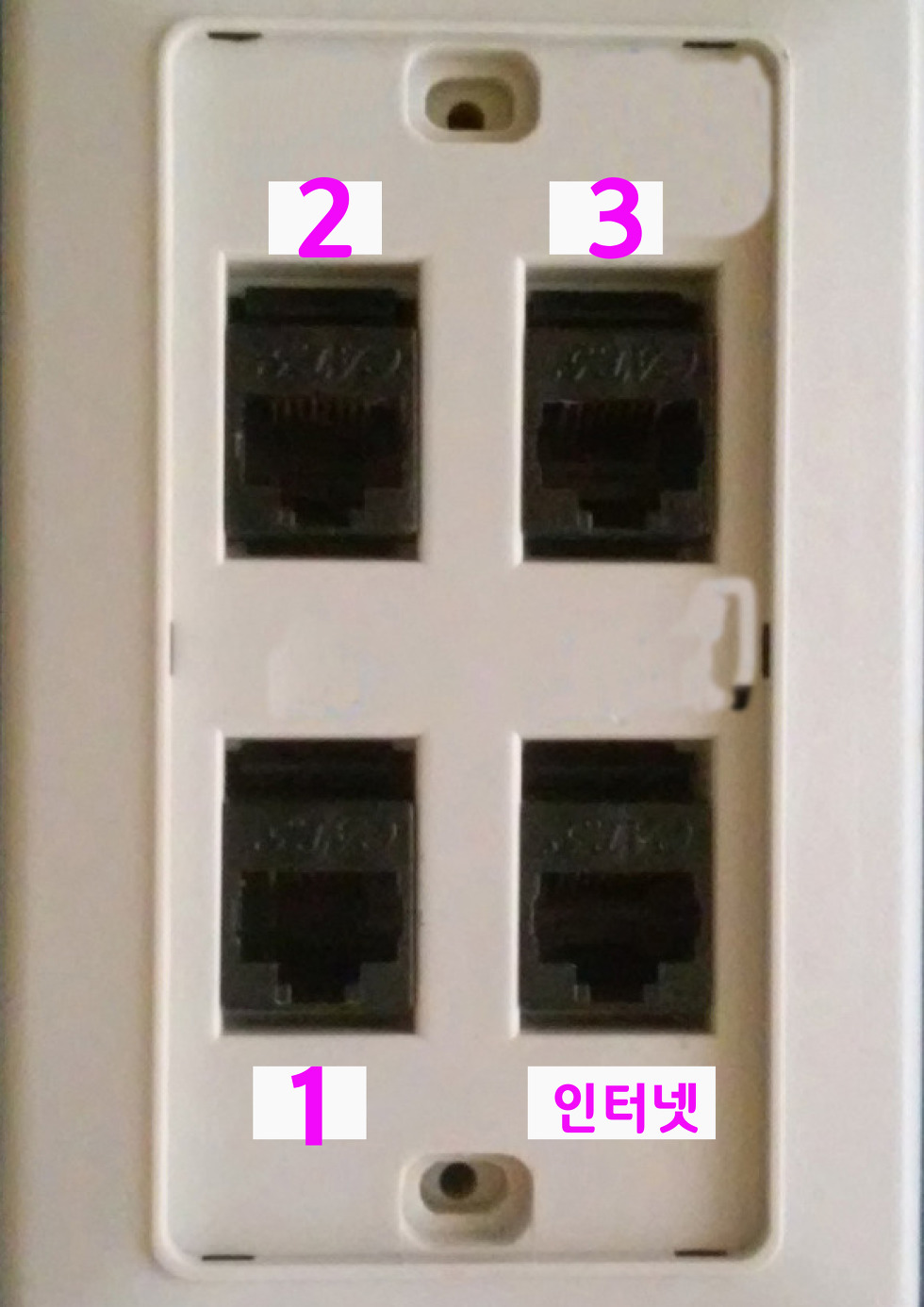

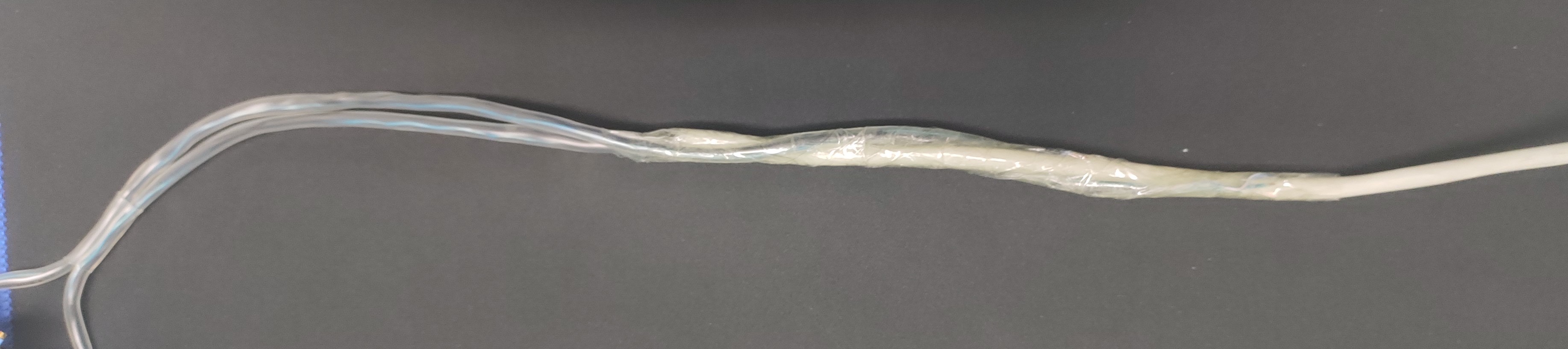

랜선 교체 작업 https://december.tistory.com/757 렌포트  랜케이블  8P 매립작업 오래된 아파트로 이사하고 내부 전화선을 모두 랜케이블로 교체 작업함 예전 살던집에서 한 7년전에 했던 작업을 다시 하게 될줄이야 !!!! 집안에 전화선은 모두 파이프속으로 각방마다 연결되어 있고 외부에서도 그 파이프를 통해서 연결이 되어 있다. 전화라인 꽂는 단자를 뜯어보면 그림과 같은 선들이 복잡하게 들어 있다. 구글 이미지 1. 먼저 각 라인이 어떻게 연결되어 있는지 파악 해야 한다.       어떤선이 어느방으로 연결되어 있는지 확인 해야 한다.   어떤선이 어느방으로 연결되어 있는지 확인하는 가장 좋은 방법은 테스터기로 찍어보는 방법이다.   테스터기가 없을 경우에는 당겨서 확인하는 방법이 있다.   이때는 잘못하면 벽안으로 끌어 당겨버려 작업을 망칠 우려가 있으니 조심해야 한다.   ( 케이블 길이가 적당히 길면 상관 없지만 짧을 경우 케이블을 연장해서 .....           당겨도 벽안으로 완전히 끌어오지 않도록 조치를 먼저 취해 준다.) 2. 작은 전화 선들을 랜케이블과 아래 그림처럼 겹쳐서 박스 테이프로 감아주면    랜선이랑 전화선이 일체가 되어 아무리 당겨도 빠지거나 끊어지지 않는다.       절연 케이블보다는 순간적으로 접착력이 강한 박스 테이프를 추천 함   그냥 두개 맞대고 테이프로 감으면 빠지지 않는다.   좀 길게 맞대면 잘 버틸것이다.      박스테이프로 감은뒤 세게 당겨보면 어느정도 까지 버틸지 예상이 될 것이다.      약하게 해서 중간에 당기다 빠지면 허탈하니.....잘 연결하고 감아야 한다.   두선을 연결한 부분이 두꺼워지면 파이프 중간에 걸려서 안빠질수 있으니 이부분도 조심해야 한다.   벽속의 두라인과 랜케이블 하나를 겹쳐서 박스테이프로 잘 붙여준다. 힘줘서 당겨도 안빠질정도로 넓게 붙여준다. 아것만 확실하게 하면 중간에 선이 빠질일은 없다. 벽속에서 나오는 모든 케이블을 묶는것이 아니고 방마다 두가닥이나 4가닥씩 연결되어 있는 것을 잘 찾아서 분리 부터 해준다. 그 각각의 선들을 랜케이블과 겹쳐서 박스테이프로 넓게 붙여 준다. 양쪽으로 10cm 정도씩 붙여 주면 당길때 빠질일은 없음 이렇게 연결을 한 상태에서 전화선을 당겨주면 연결한 랜선이 쉽게 끌려 온다. 파이프 내부에 들어 있는 전화 선들이 여유가 많아서 쉽게 끌려 온다. 이렇게 모든 선들을 랜선으로 교체작업을 해주면 벽에서 10Cm 정도만 여유있게 잘라 준다. 8포트에 각각 연결해서 벽에 고정 시키면 작업 끝 랜케이블 길이는 30평 기준 방 하나당 5M 정도 길이면 충분하다 중심이 되는 곳(인터넷 라인 끝-공유기시작부분-) 거실이냐 안방이냐등에 따라 길이에 차이가 좀 나지만 방하나당 3m~5m 정도면 충분히 작업이 된다. 랜케이블을 미리 짤라 놓고 작업하지 말고 벽속에 넣고 자르면 적당한 길이를 만들수 있다. 30평 방 3개 정도면 15미터정도길이 랜케이블로 충분 했다, (거실이 중심이 되었을경우)방마다 두포트씩 작업 했으므로 30미터정도의 랜케이블이 소요되었다. 예전에 구입한 100m 짜리 카테고리5e 랜케이블을 다시 사용했다.  이사해서 한번 더 작업을 했는데..아직도 케이블이 많이 남는다. 아래 그림처럼 두가닥의 랜선만 나와도 두포트를 연결할수 있다. 방두개에 한가닥씩 연결할수도 있고 방하나당 두라인을 연결할수도 있다. 공유기를 연결할 중심이 되는 곳은 전체 4라인 또는 5라인이 나와야 모든 방에 연결할수 있다. 방 3개 인터넷 라인 한개 일경우 아래와 같은 제품을 사용하면 된다. 벽면 8P 모듈러 케이블 작업 구글이미지 구글 이미지 제품에 케이블 모양과 색이 표시 되어 있으니 그림모양과 색깔별로 케이블로 끼워 준다.  선의 여유가 된다면 방마다 전화선이 2가닥내지 3가닥 정도 들어가 있을테니  모두 바꾸어 주면 여유로 사용할수 있다. 벽에서 인터넷 케이블이 바로 나와야 한다. 공유기가 있는 방은 방 갯수만큼 포트를 만들어준다. 포트 하나는 인터넷 라인 나머지는 각방번호이다. 컴퓨터가 있는 방은 한포트나 두포트로 만들어준다. 일반적으로 한포트 자리로하면 사용상 문제는 없다 두포트 짜리를 사용하면 하나는 인터넷선 나머지 하나는 비상용 라인으로 사용하면 된다. 아니면 둘다 같은 라인으로 연결해서 나중에 접촉 불량시 옮겨 사용하면 된다. 아니면 공유기에서 두라인을 연결해서 두포트를 동시에 사용할수도 있다. 전화라인이 필요하다면 한포트는 인터넷 한포트는 전화라인으로 사용하면 된다.                                       오래전에 작업한  사무실 랜포트

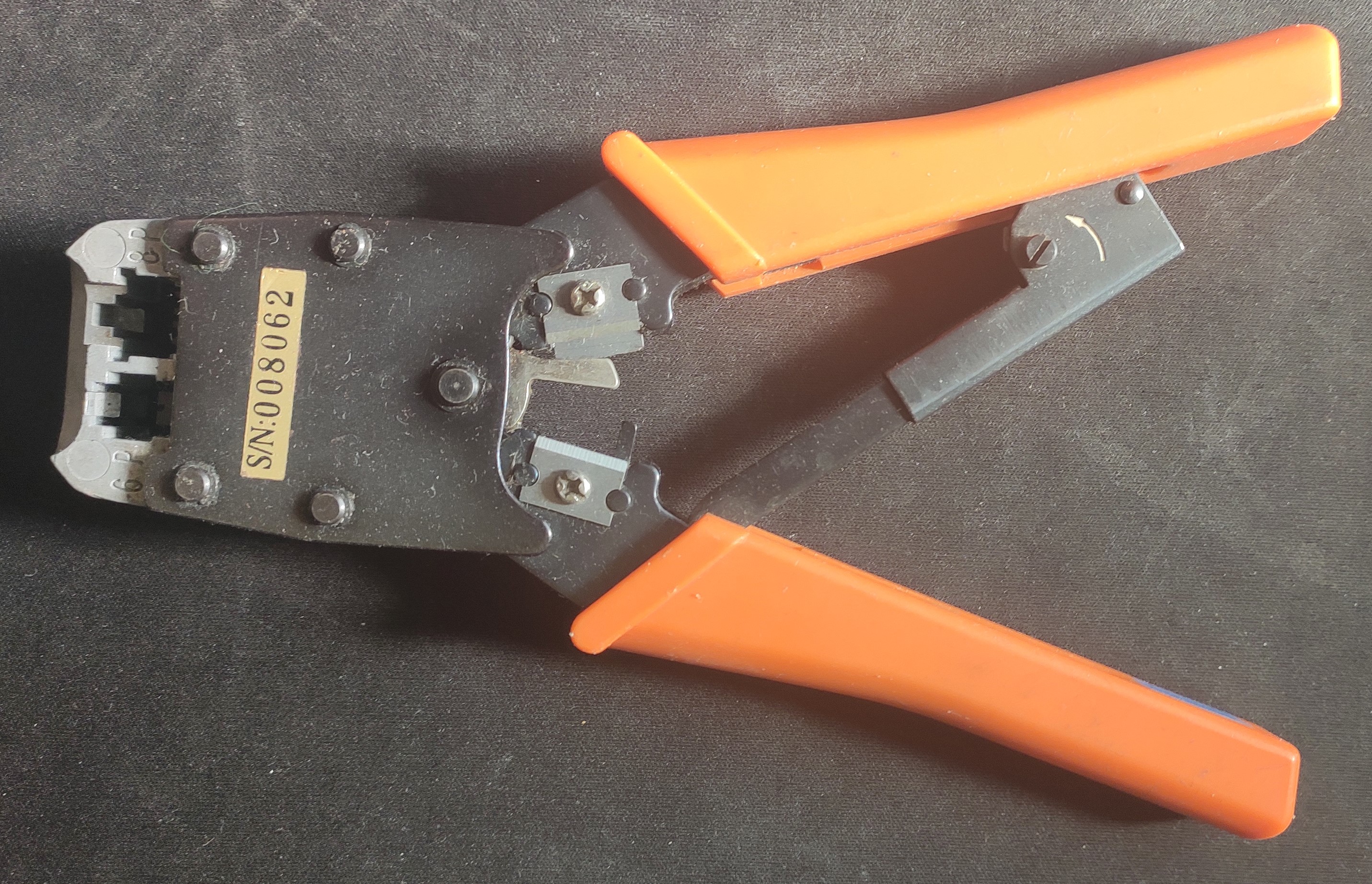

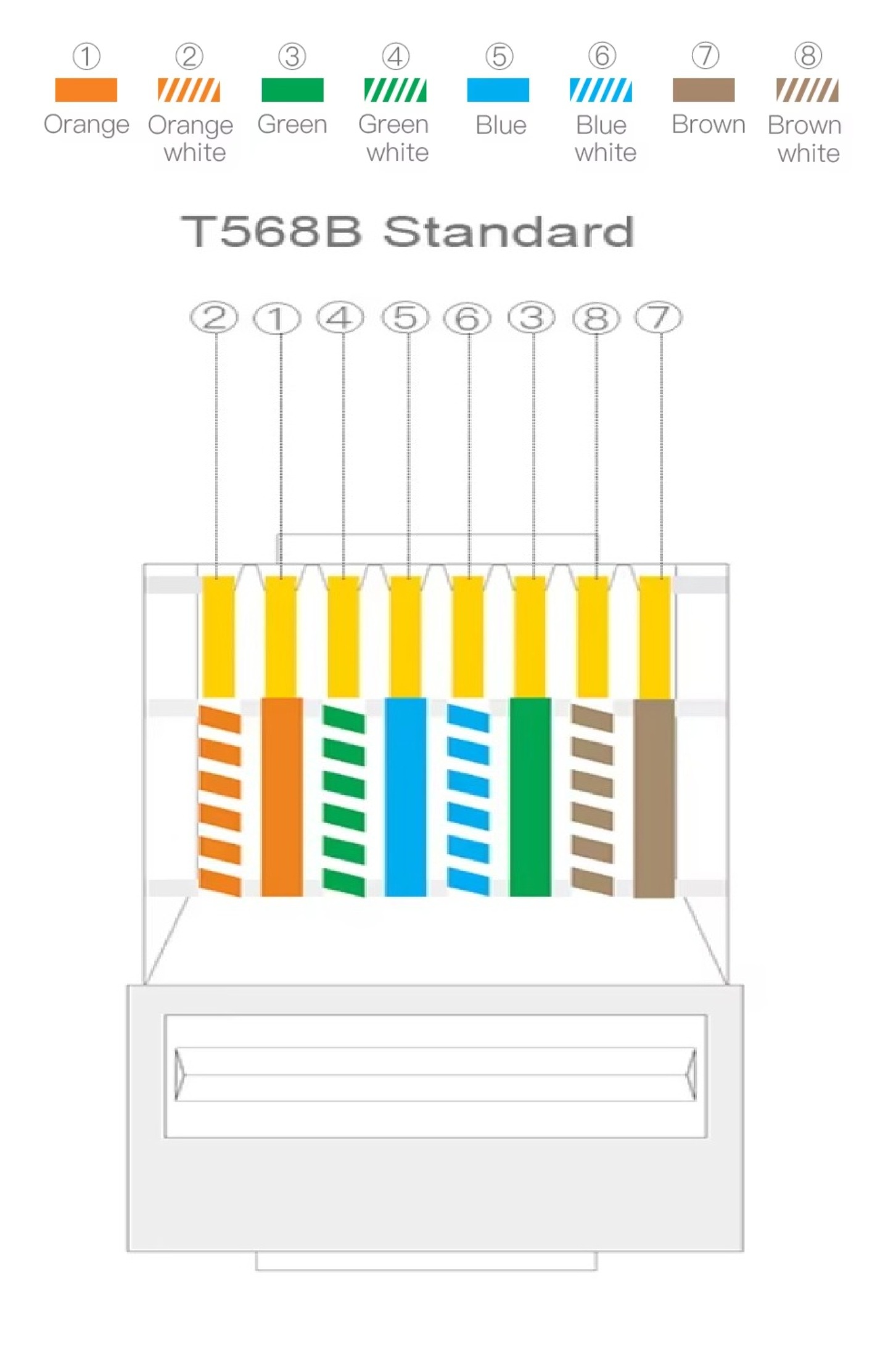

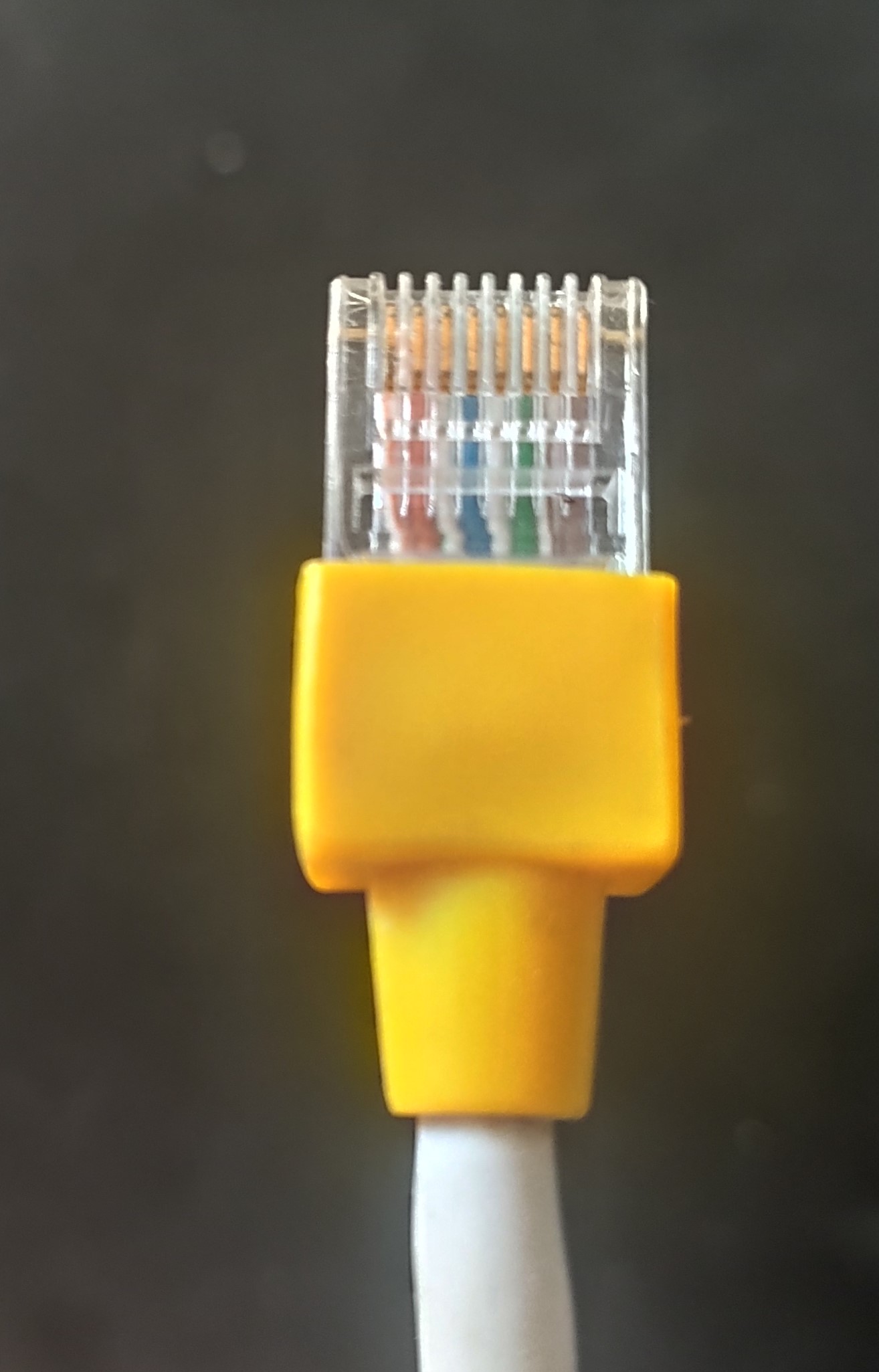

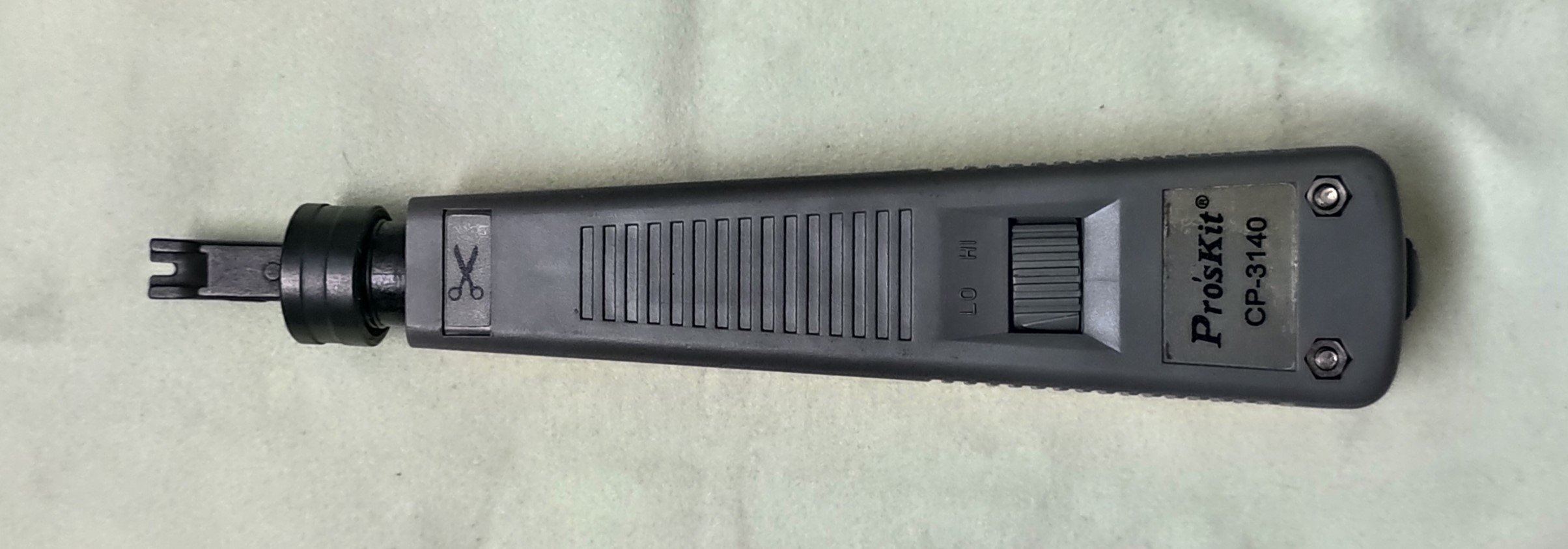

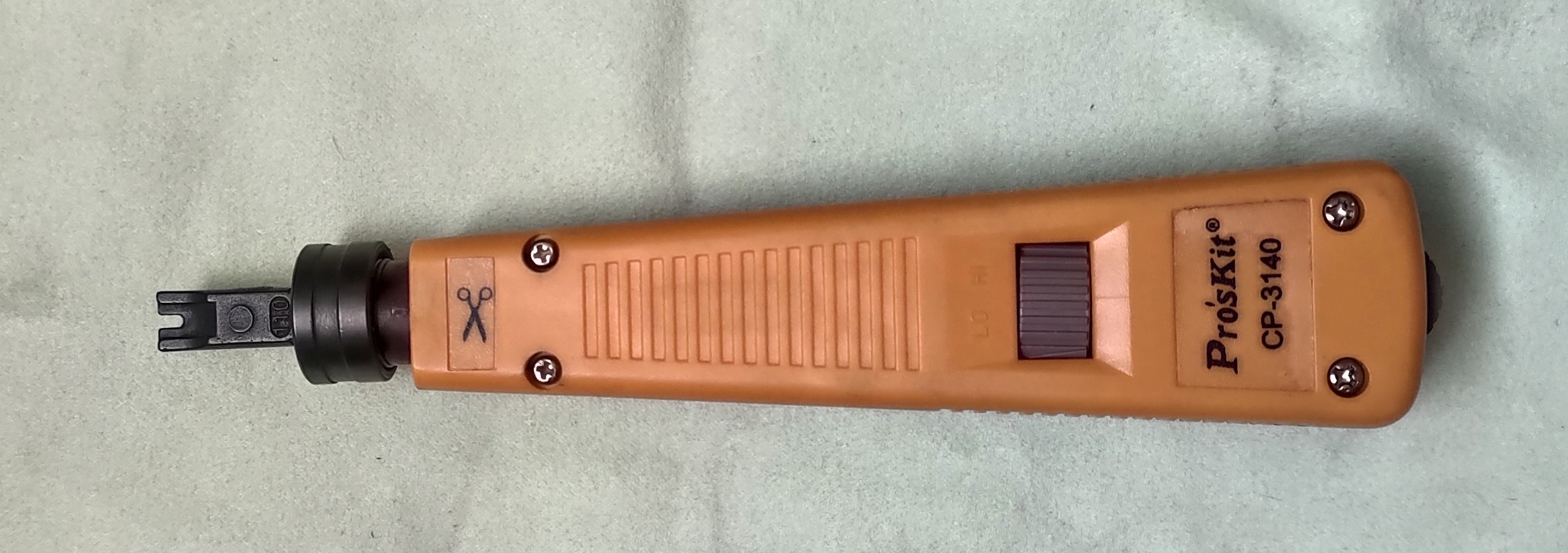

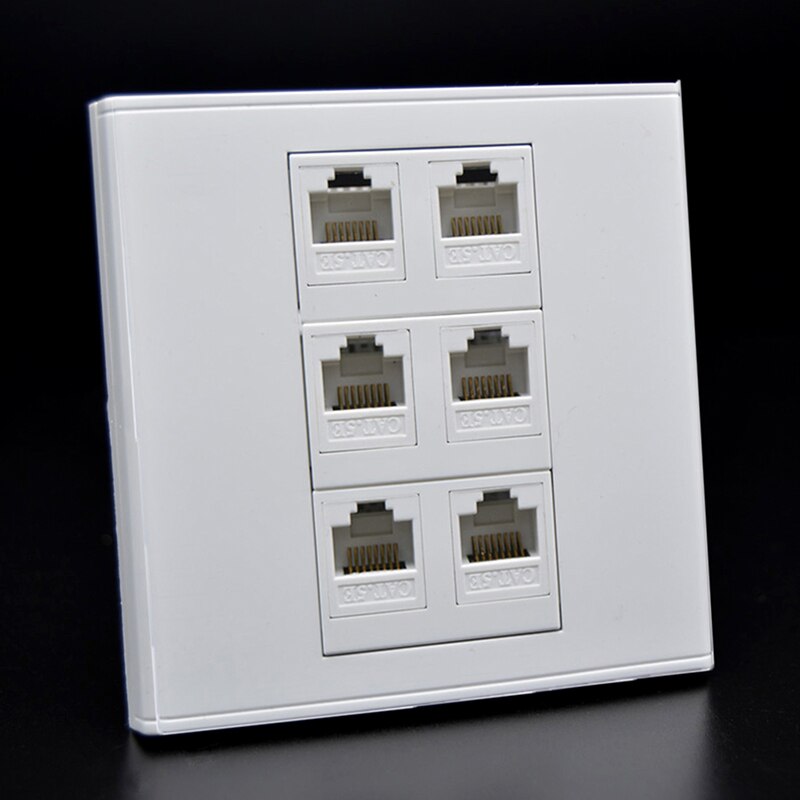

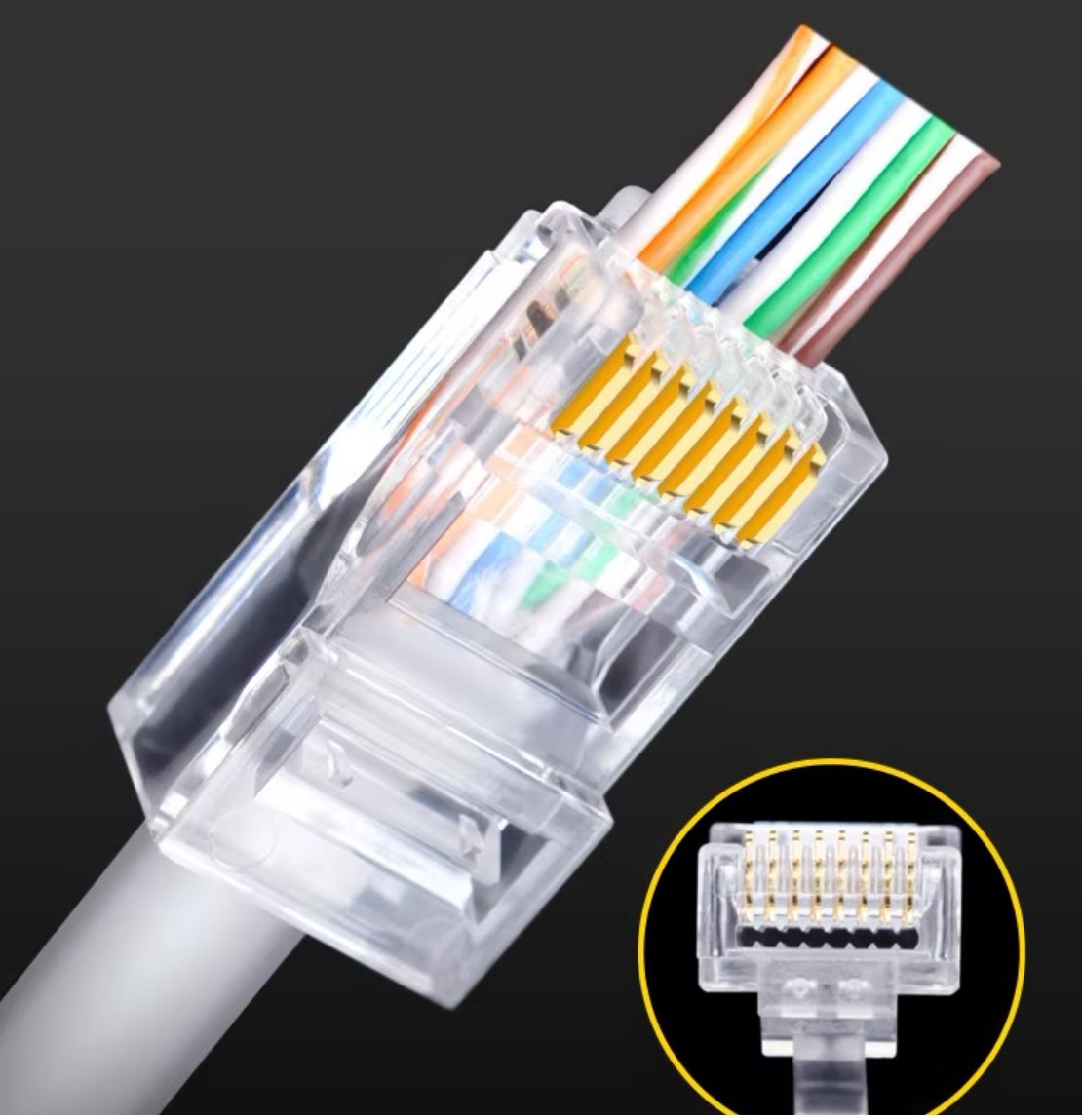

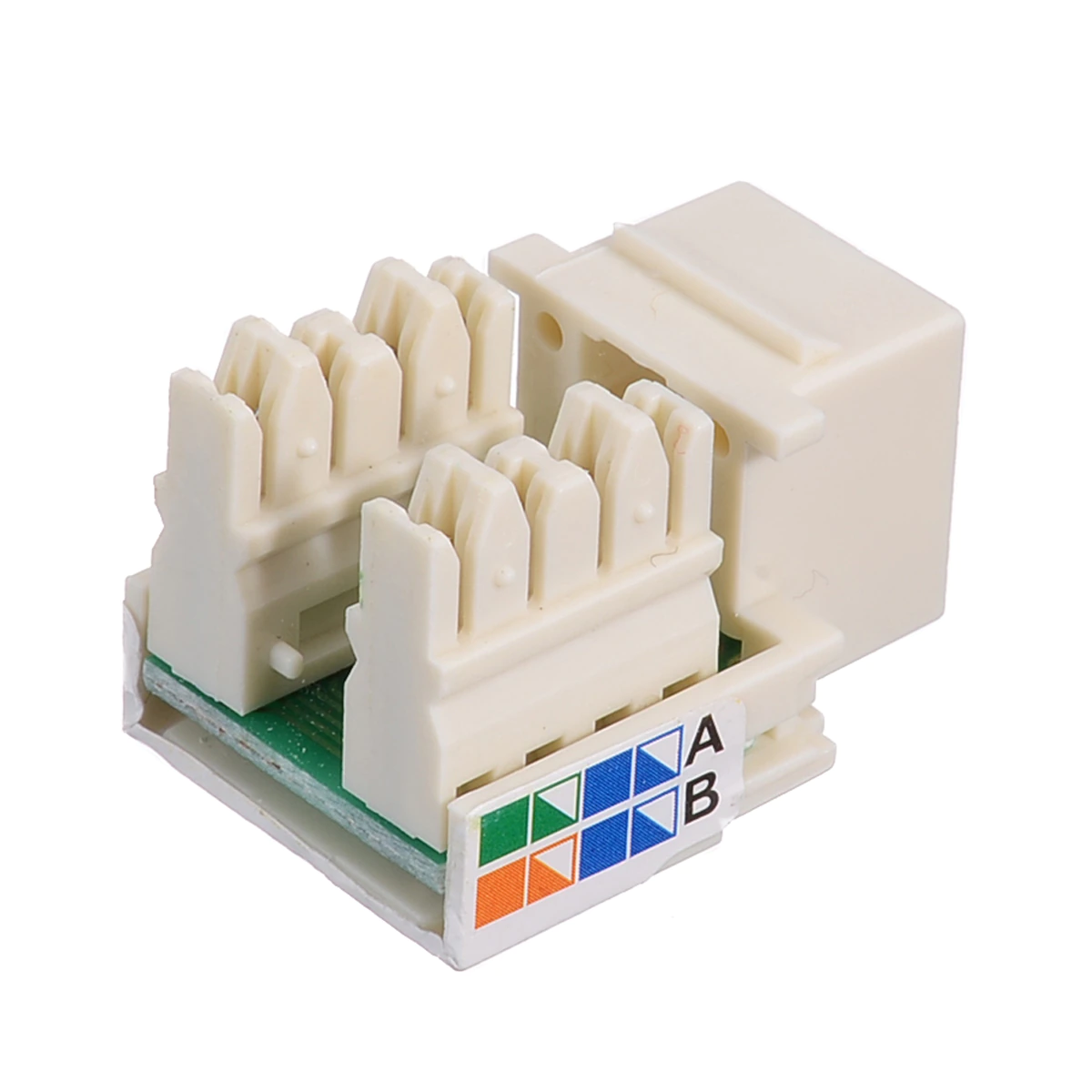

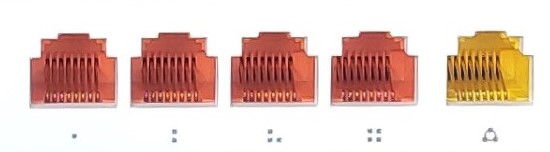

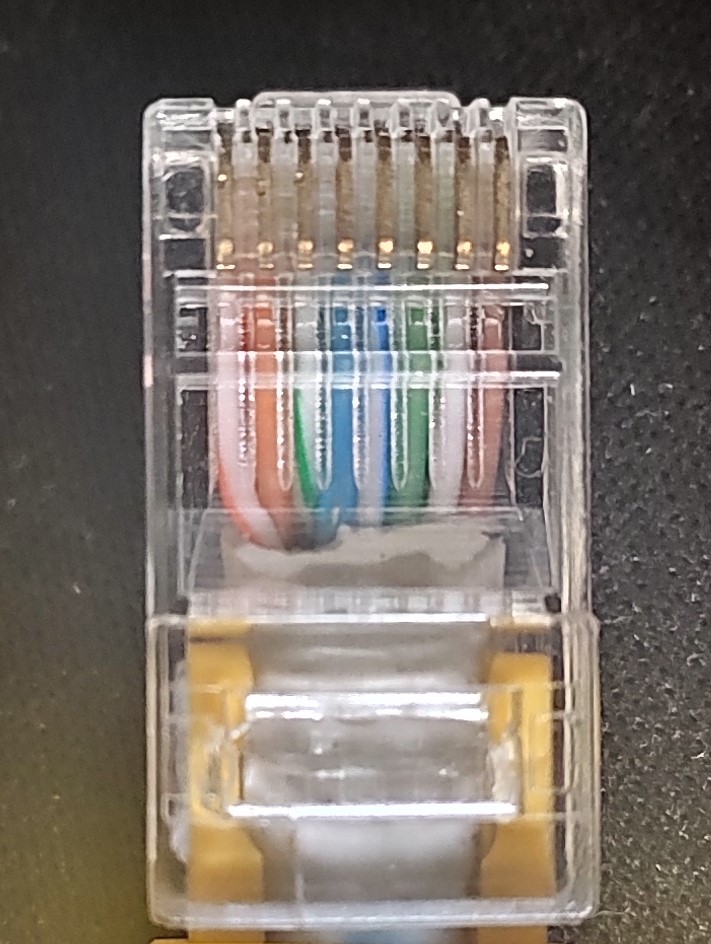

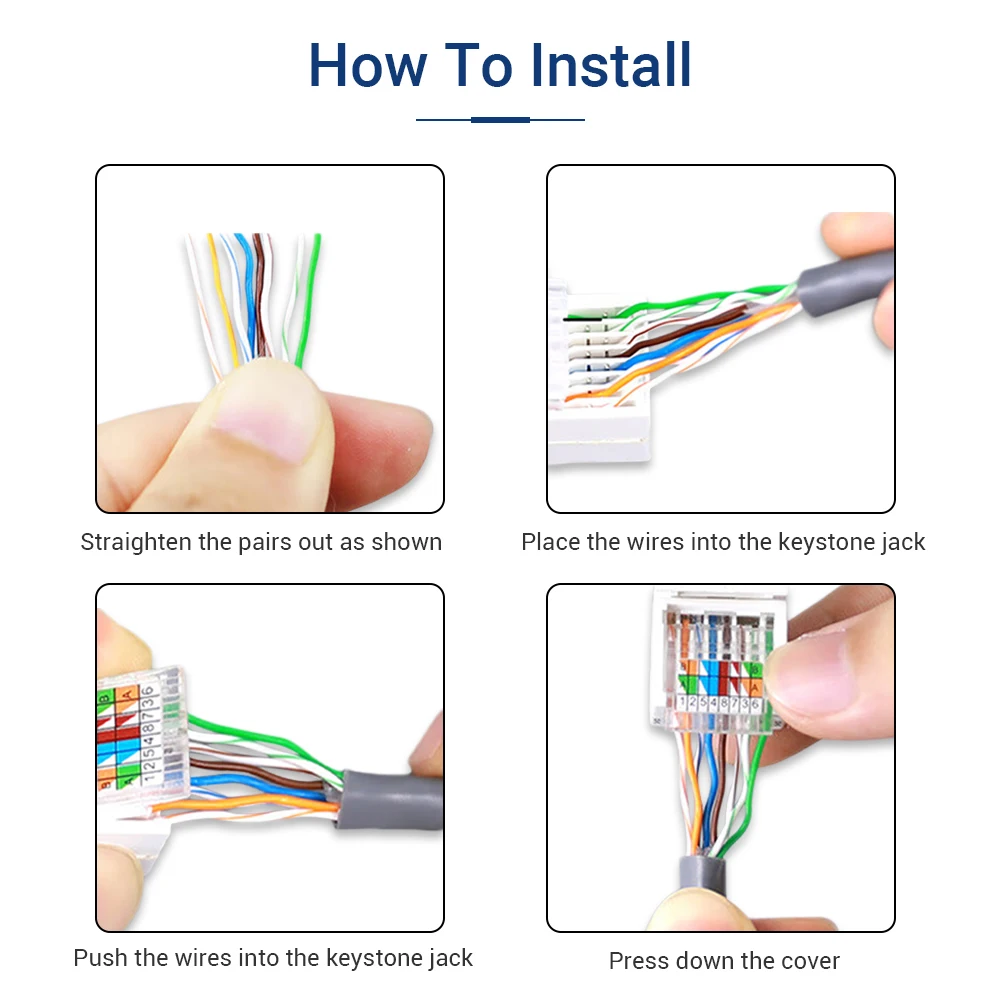

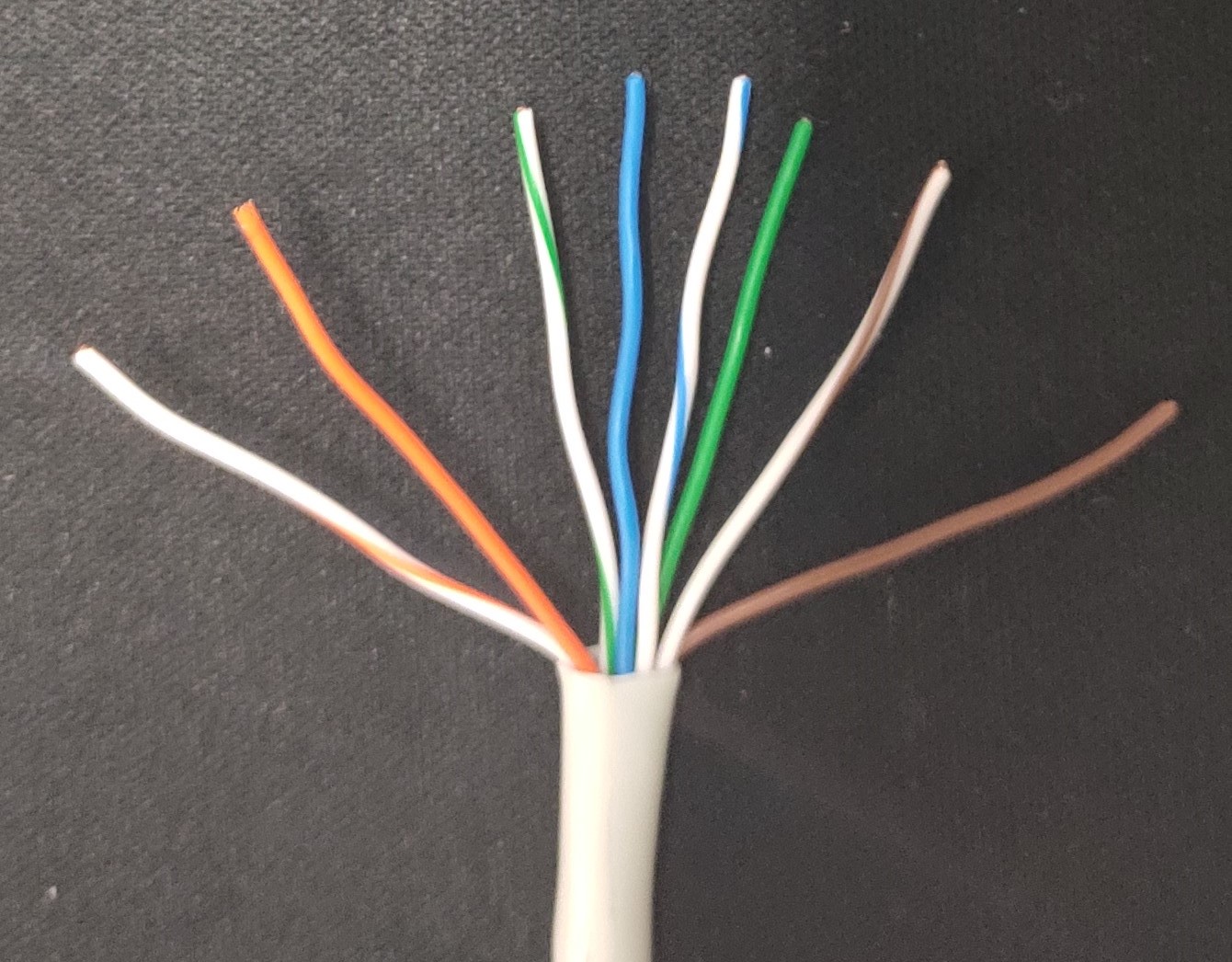

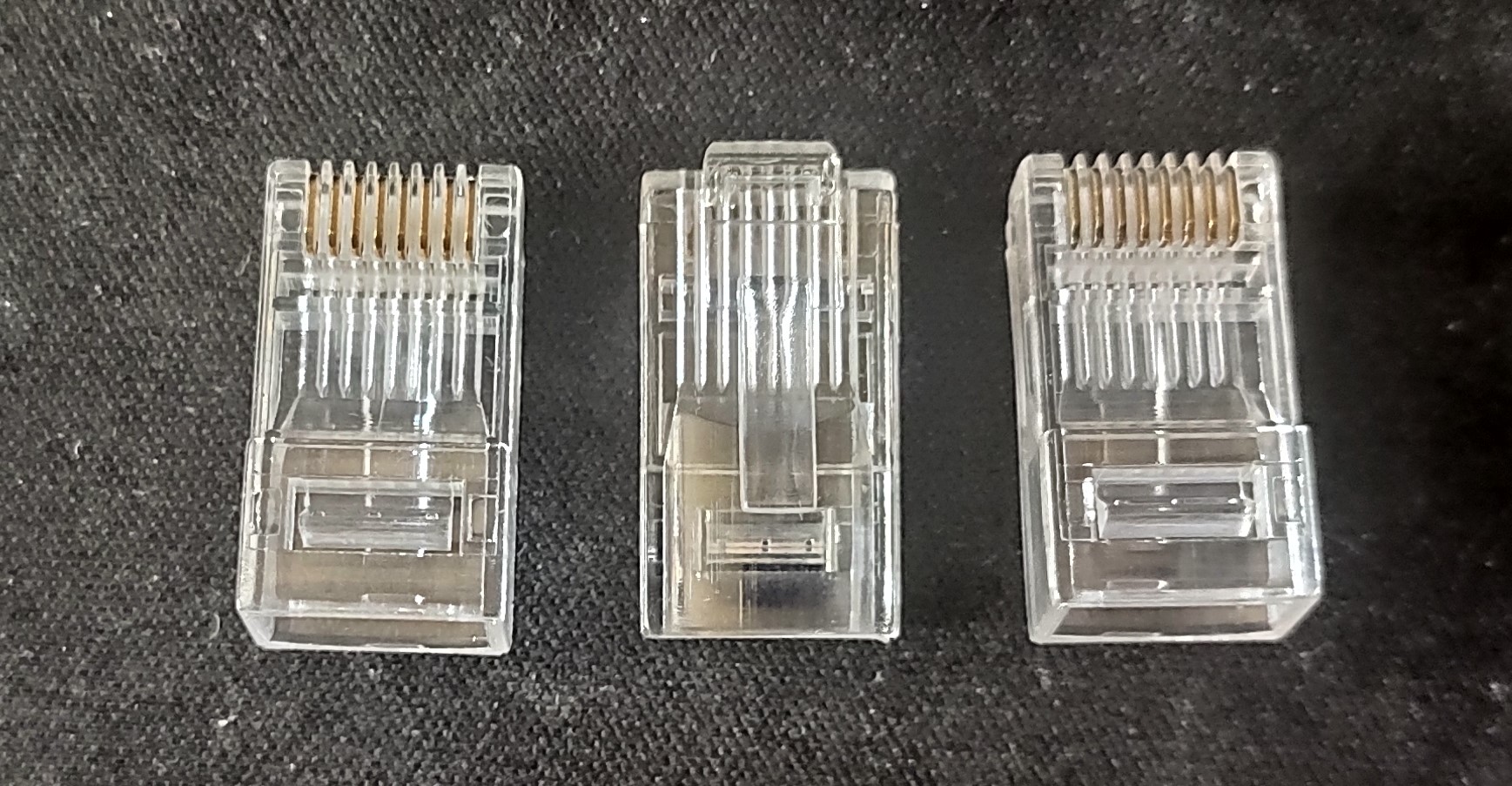

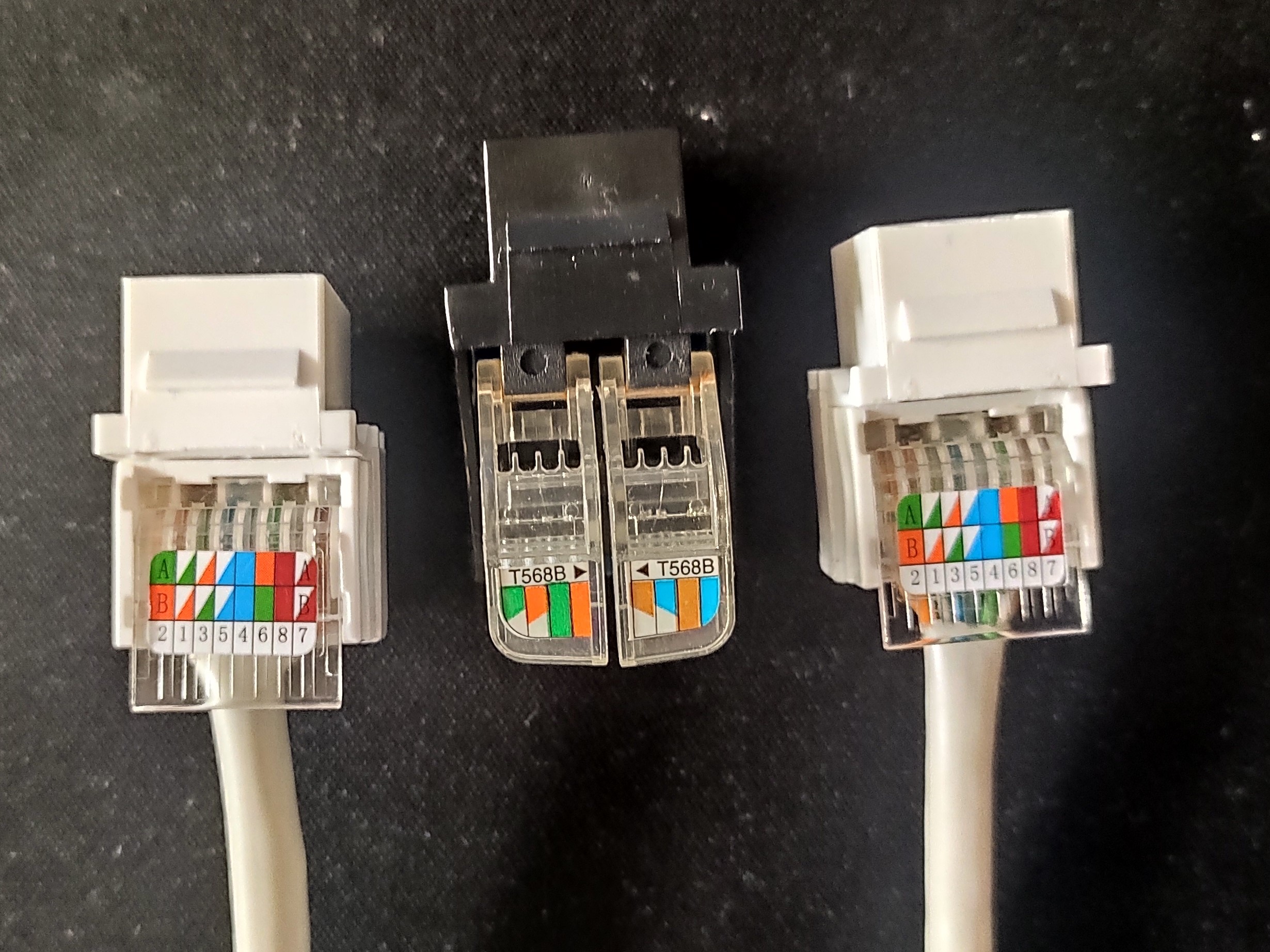

필요한공구 벽 랜포트에 랜케이블 작업시 필요 없으면 플라스틱 자로 눌러줘도 된다. 랜케이블 USB 케이블 테스터기  있으면 좋고 없으면 불량시 좀 답답 할수 있다. 랜케이블 작업시 필요하다. 하나쯤 가지고 있으면 랜케이블 작업시 아주 편리하다. RJ45 케이블 연결방법

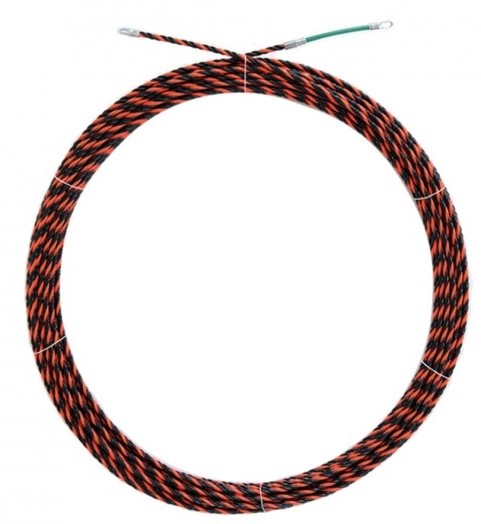

요비케이블

케이블을 붙여서 당기는 작업에 실패했을 경우 요비케이블을 구입해서 작업해 주면 된다.

콘센트 교체

스위치나 콘센트 교체 작업 시에는 반드시 전원을 내리고 작업용 장갑을 끼고 작업한다.

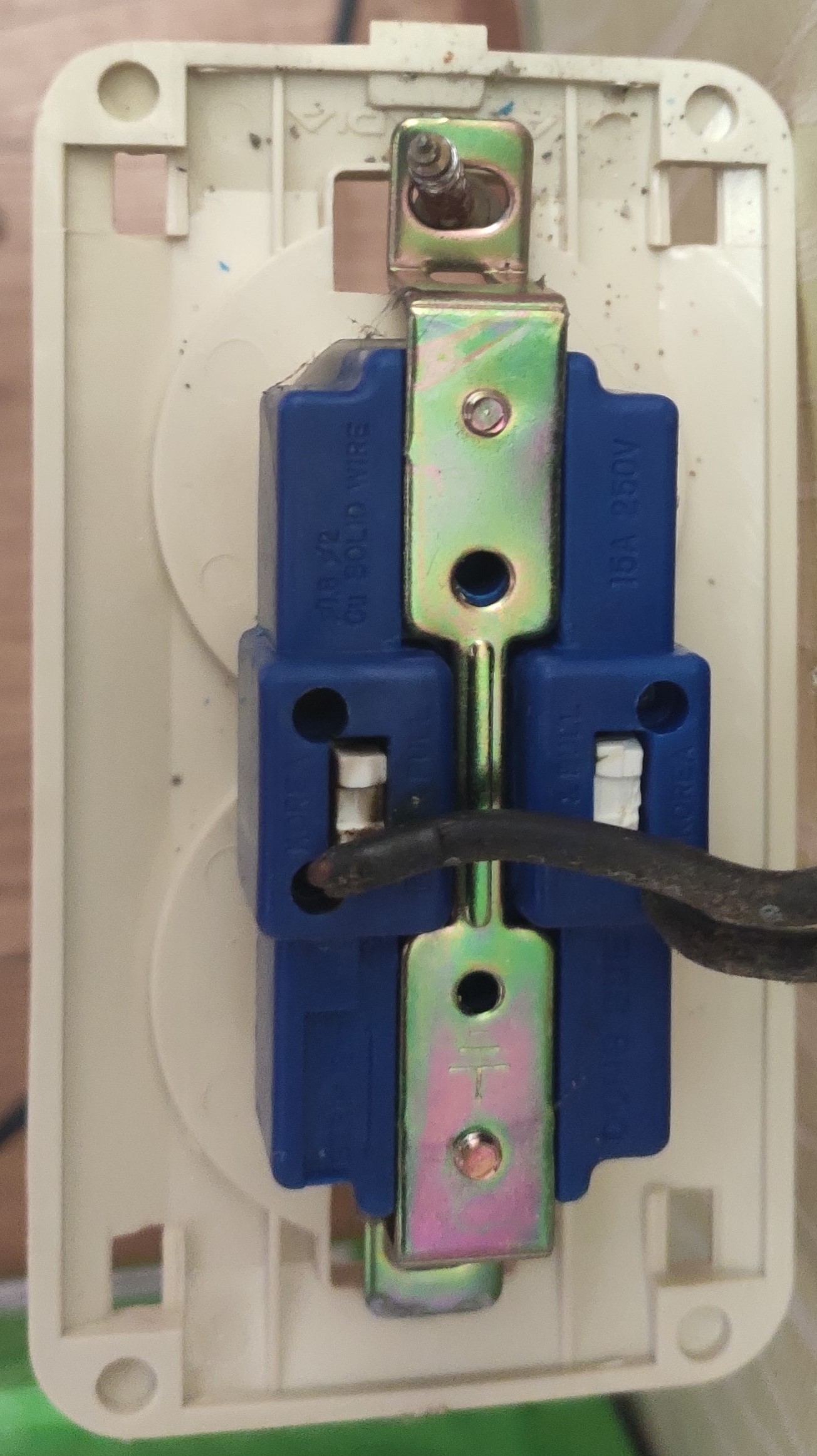

콘센트 작업 시 기존 장착되어 있는 콘센트를 벽에서 분리하면 요즘 나오는 제품과 다르지 않다.



처음 하는 사람은 선을 바로 분리하지 말고  하나하나 분리하고 옮기는 방법을 선택하면 쉽다.



선하나 빼고 비슷한 위치에 선을 꼽고 또 나머지 하나 빼고 비슷한 위치에 꼽고......



접지라인은 접지 표시 되어 있는 곳에 꼽거나 나사로 조여주면 된다.



구형 건물은 접지라인이 없는 곳도 있다.



꼽는 방식으로 된 제품을 구입할 것을 권장!!!

요즘 제품은 대부분 꼽는 방식이다.



******************************************************************************************************



콘센트는 구형 건물일 경우 중간 보조대를 필요로 할 수도 있다.



콘센트가 다 들어가지 않으면 중간 보조대가 필요하고 완전히 밀착되어 들어가면



중간 보조대가 필요 없다.



두 가지가 섞여 있는 건물도 있다.



옛날 콘센트가 보조대 없이 장착되어 있다고 보조대가 필요 없을 거라는



생각은 하지 말자.



옛날 납작 콘센트는 오히려 보조대 필요한 곳이나 없는 곳 모두 맞아 호환성이 더 좋다.



그러므로 콘센트 구입 시 중간 보조대를 추가로 요청해야만 원활한 작업을 할 수 있다.



중간보조대는 원래 세트로 제공되나 요청하지 않으면 별도로 제공은 안 한다.



별도로 받을 때도 추가로 지불하지 않아도 된다.



인터넷으로 구입 시 반드시 중간 보조대를 요청한다.



필요 없으면 버리면 되지만 필요하게 되면 택배비가 추가로 들어간다.

중간 보조대



중간 보조대 장착 후 좀 더 두꺼워진 걸 확인할 수 있다.



중간 보조대가 없으면 장착했을 때 중간 보조대 두께만큼 튀어나와서 빈 공간이 생겨 버리니 반드시  장착해야 한다.

빨간 시각형은 같은 라인이니 두 개의 선을 같은 라인에 연결하지 말자.

구멍이 두 개라 같은 라인에 연결해 버리는 실수를 할 수도 있다.

구형제품도 배선방법은 비슷하니 참고해서 그대로 옮겨도 된다.

벽에서 나오는 두 선을 그림과 같이 연결해 준다.



접지라인은  초록색 구멍에 연결해 주면 된다.

중간 보조대 장착 후 많이 튀어나온 걸 확인할 수 있다.

중간 보조대 없이 장착한 상태



많이 슬림하다

한쪽은 안 맞아서 중간 보조대를 장착했고 한쪽은 잘 맞아서 중간 보조대 없이 장착.



중간 보조대 장착한 쪽이 1Cm가량 더 튀어나왔다.

옛날 110  220 공존하던 시대의 콘센트 흔적이다.

110 장착했던 자리가 중간 보조대가 필요한 자리이다.







목욕탕이나 세탁실은 뚜껑이 있는 콘센트를 장착해 준다.









스위치 교체

콘센트 교체와 작업상의 차이는 없다.



콘센트 뒷면과 모양은 똑같다고 보면 된다.



마찬가지로



스위치 작업 시 기존 장착되어 있는 스위치를 벽에서 분리하면 요즘 나오는 제품과 다르지 않다.



처음 하는 사람은 선을 바로 분리하지 말고  하나하나 분리하고 옮기는 방법을 선택하면 쉽다.



선하나 빼고 비슷한 위치에 선을 꼽고 또 나머지 하나 빼고 비슷한 위치에 꼽고......





빨간 시각형은 같은 라인이니 두 개의 선을 같은 라인에 연결하지 말자.



구멍이 두 개라 같은 라인에 연결해 버리는 실수를 할 수도 있다.

벽에서 나오는 라인은 그림과 같이 연결해 준다.
