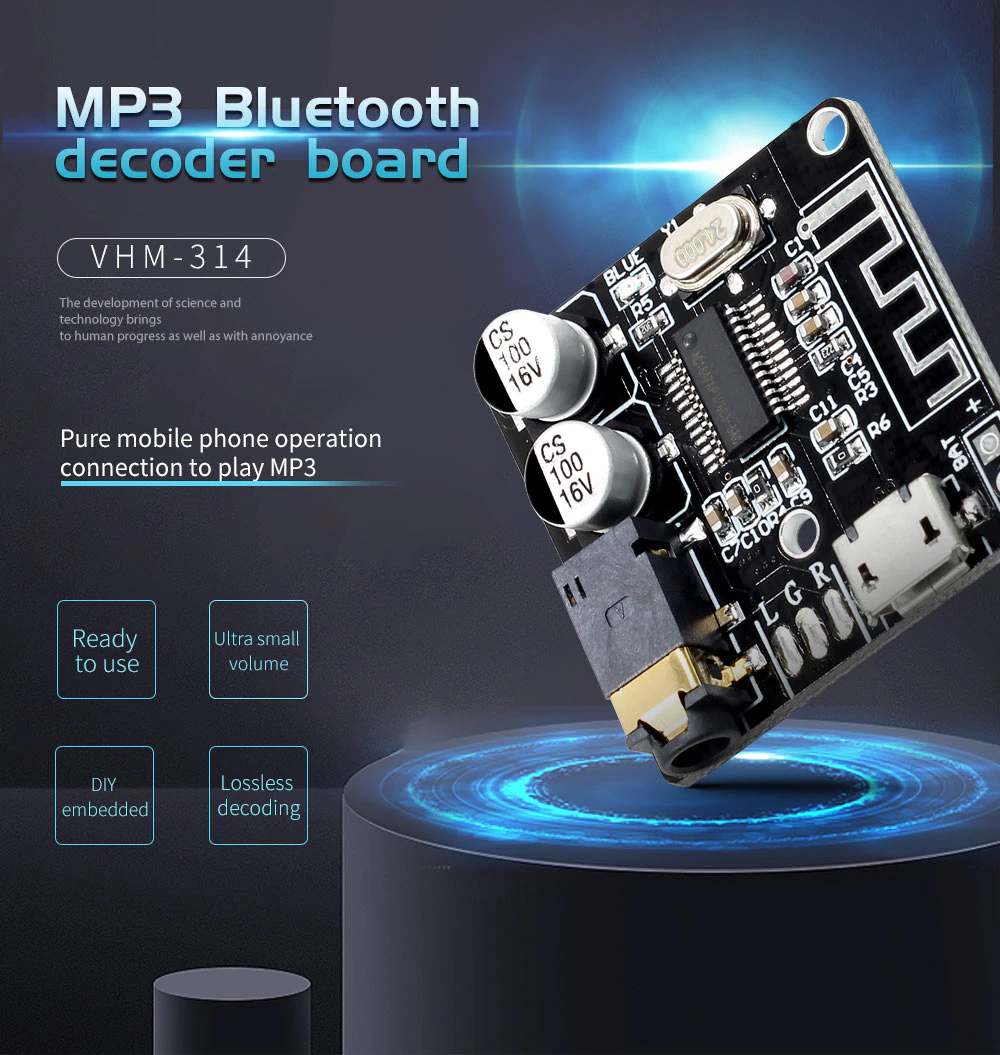

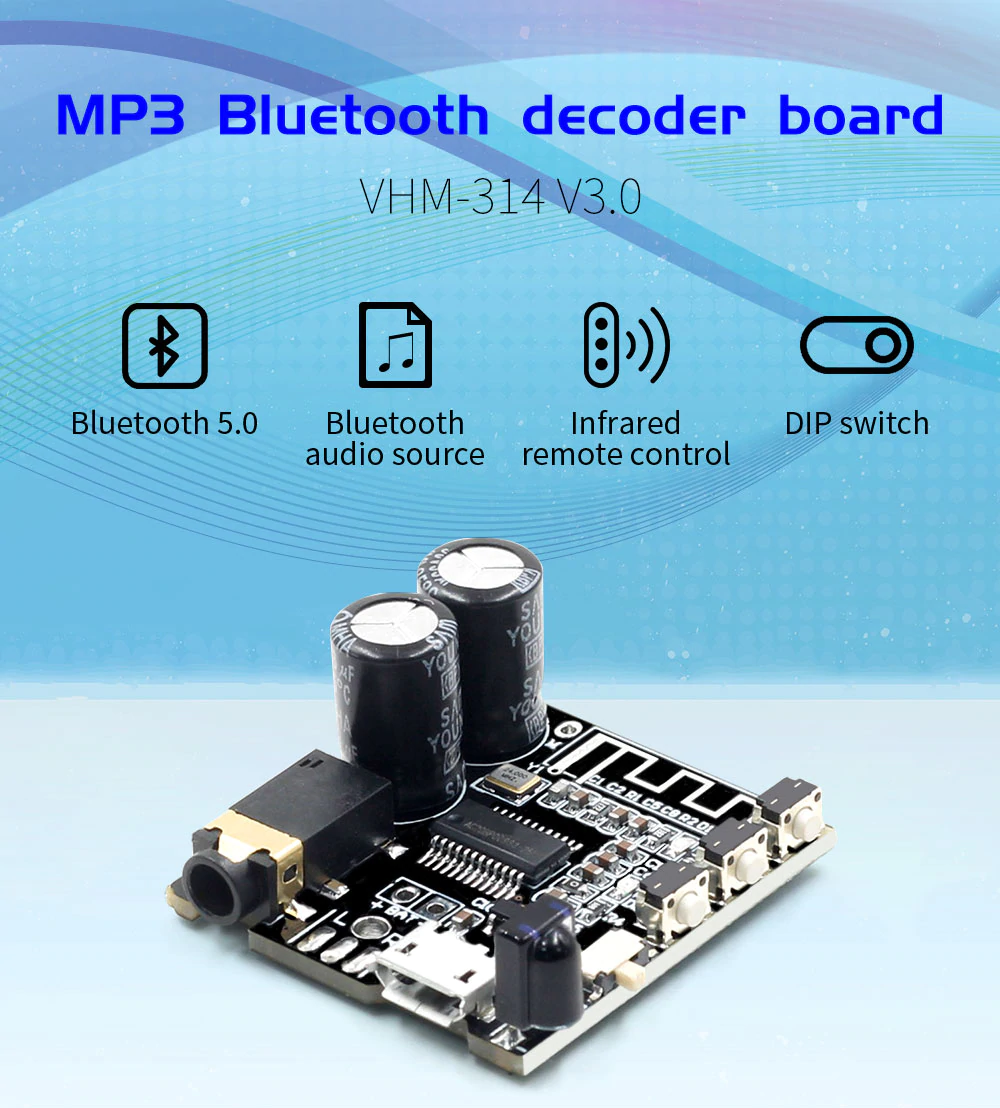

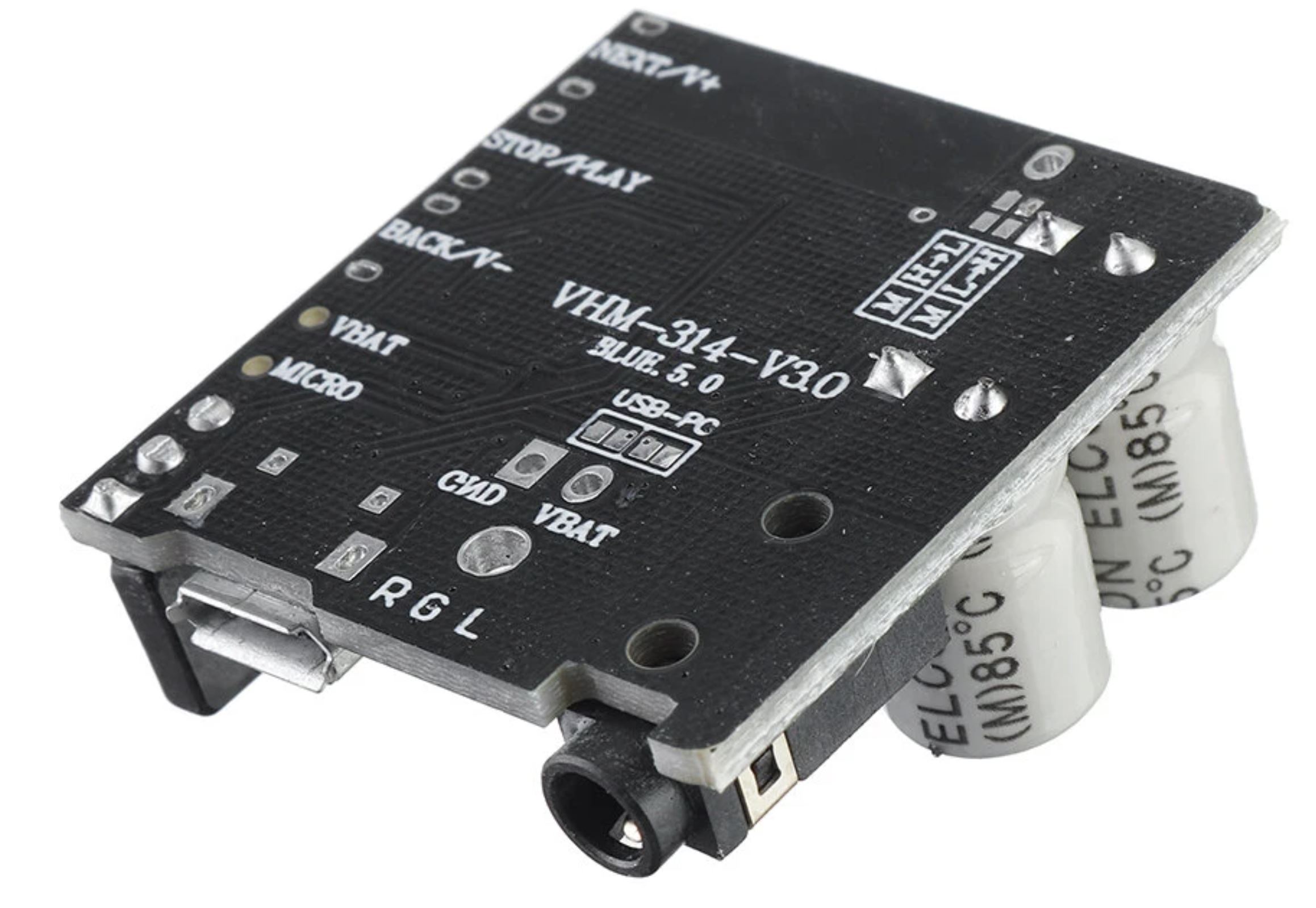

VHM314 V30 불루투스 디코더 보드

VHM314 V30 불루투스 디코더 보드





1. 크기가 작다.

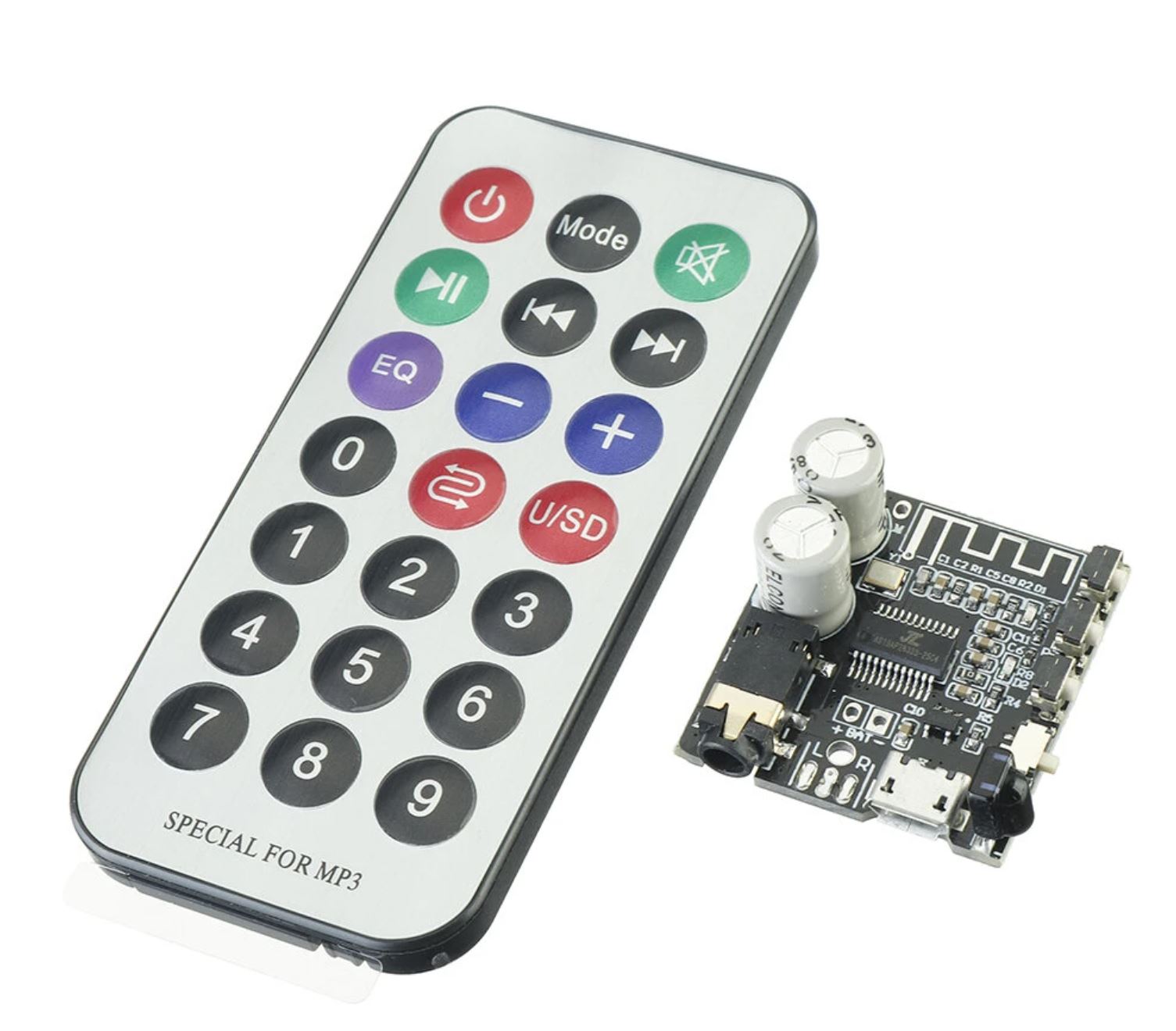

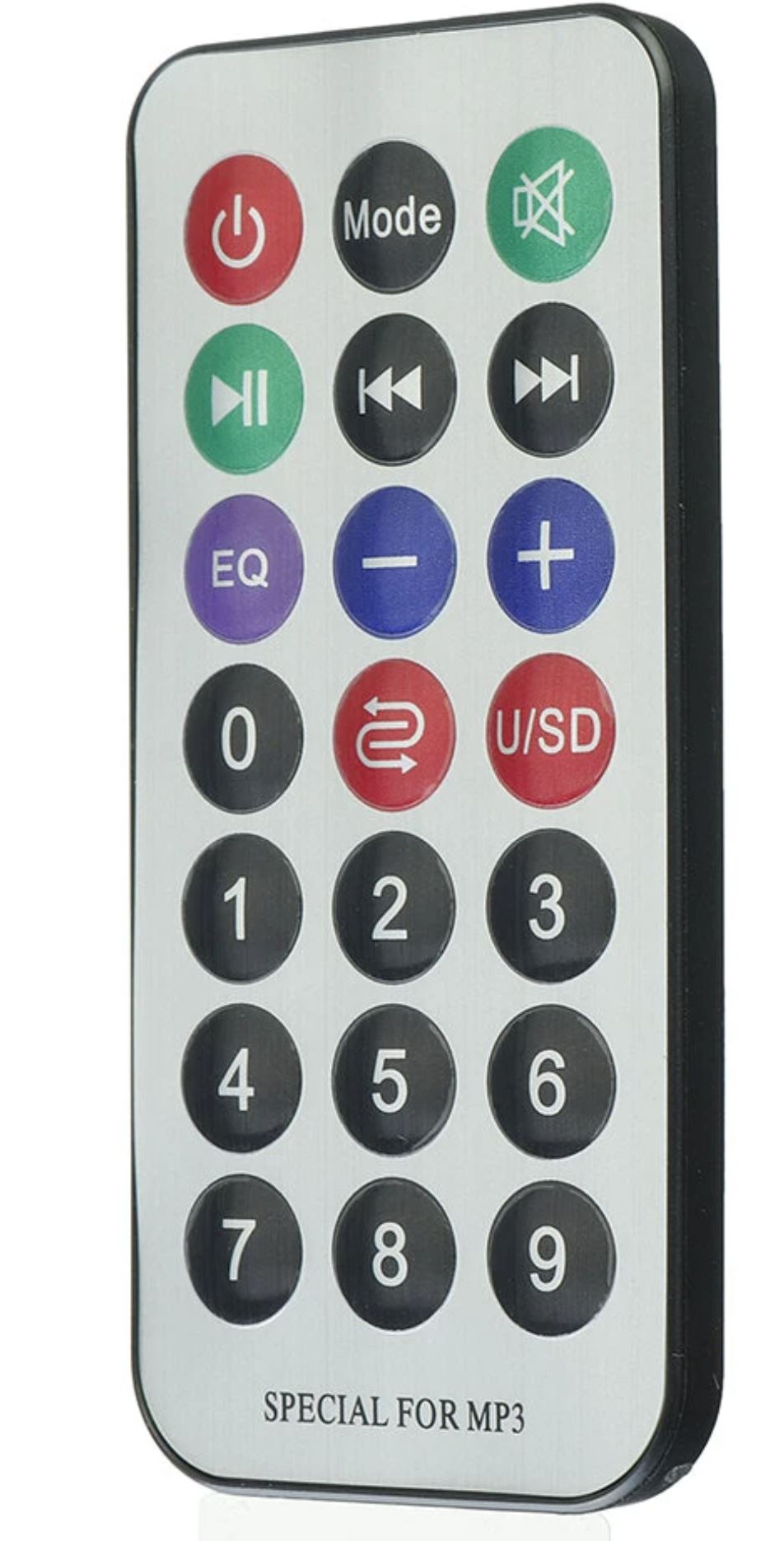

2. 리모컨 수신이 된다.

3. 불루투스 5.0 지원하면서 수신율도 좋다.

   - 불루투스 5.0 끼리 가장 수신율이 좋다.( 5m 거리에서 잡음 전혀 없음)

   - 스마트폰이 불루투스 4.2 인 제품에서 잡음이 나오거나 끊김 현상 있다.

4. 이퀄라이저가 있는데  마음에 드는 소리가 없다. (웅웅거리는 베이스 음이 너무 강하다.)

   - 그냥 평범한 소리 선택하고 리시버에서 사운드 조정을 하는 것이 좀더 좋은 소리가 나온다.

5. 정말 좋은 사운드를 원한다면 CSR8675 칩셋 사용한 BT-B?? 같은 제품을 사용하는 것이 좋다.

6. 사용하다보면 다운되는 경우 있음 (아무소리도 안나고 동작안함)

     - 전원 뺏다 다시 연결

7. 같은 제품을 두개 사용할때는 처음 페어링 한 제품의 이름을 바꿔준다.

    이름이 같으면 나중에 페어링하는 제품은 접속이 안된다.

8. 베터리 라인을 이용할때와 마이크로5핀 USB 라인 이용할 경우 스위치를 이동해서 사용한다.

이제품은 2.5$ 짜리 제품이다.

1. 파라미터 특성

전원 공급 장치 3.7-5V

SNR 90dB

THD + N -70dB

Crosstalk -86dB

DNR 91dB 지원

프로파일 A2DP / AVCTP / AVDTP / AVRCP / HFP

불루투스 거리 10m



2. 파워 인터페이스 ( 스위치로 선택해 준다.)

USB powered Universal Micro USB 5V power supply

전원 3.7-5V  전원 공급

외부 3.7-5V 리튬 배터리 전원



Bluetooth 모드 긴 파란색 LED 표시  등

3.5mm 스테레오 표준 3.5mm 인터페이스 출력,

스테레오 사운드 소스,

헤드폰 연결,

앰프 및 기타 장치 연결

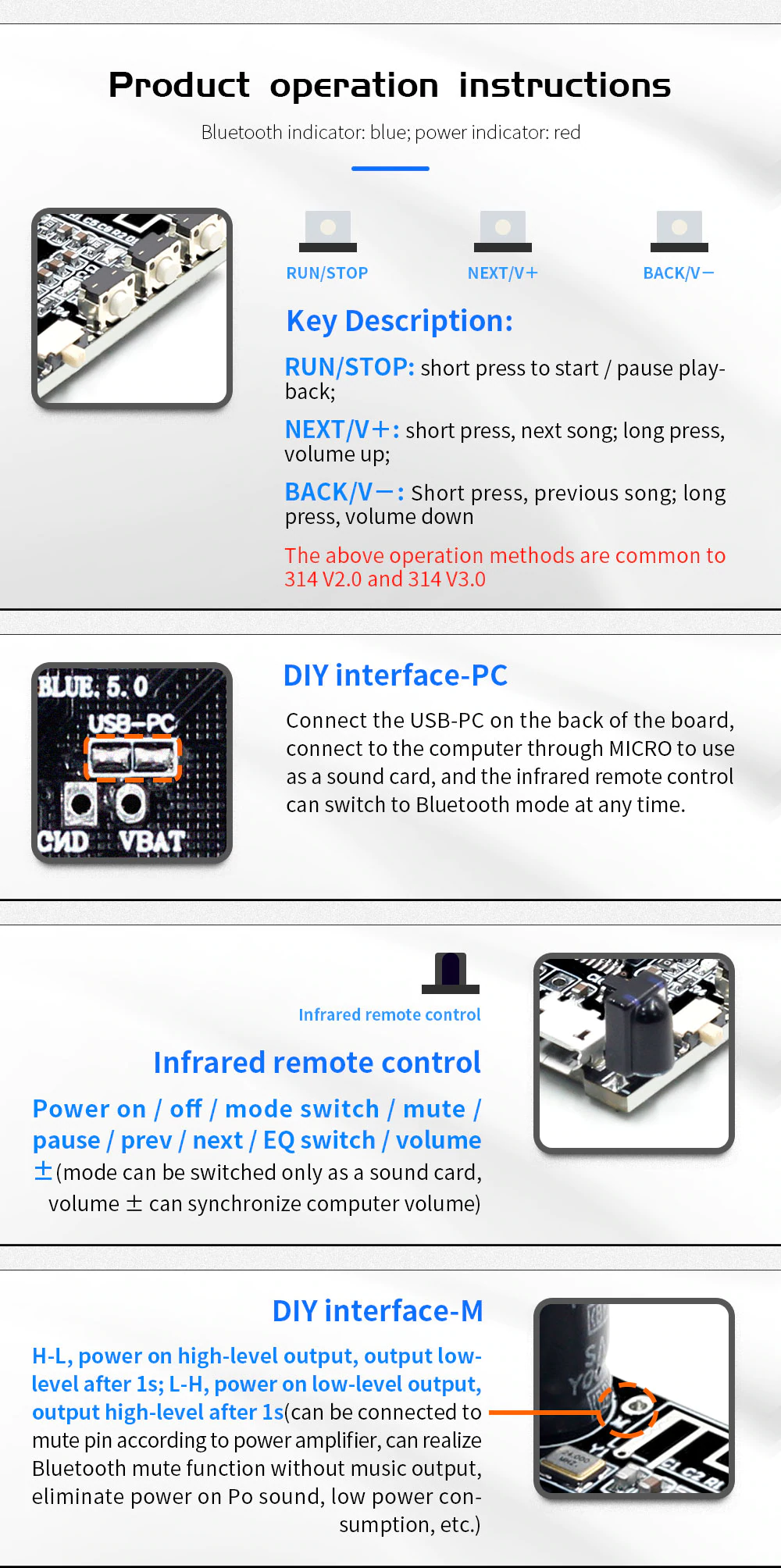

Instructions:

전원이 켜지면 파란색 표시등이 켜지고 Bluetooth 모드로 들어간다.

영어 "Bluetooth 장치가 페어링 할 준비가되었습니다"가 알려줌

=> Bluetooth 모드가 시작되고 페어링 대기 중

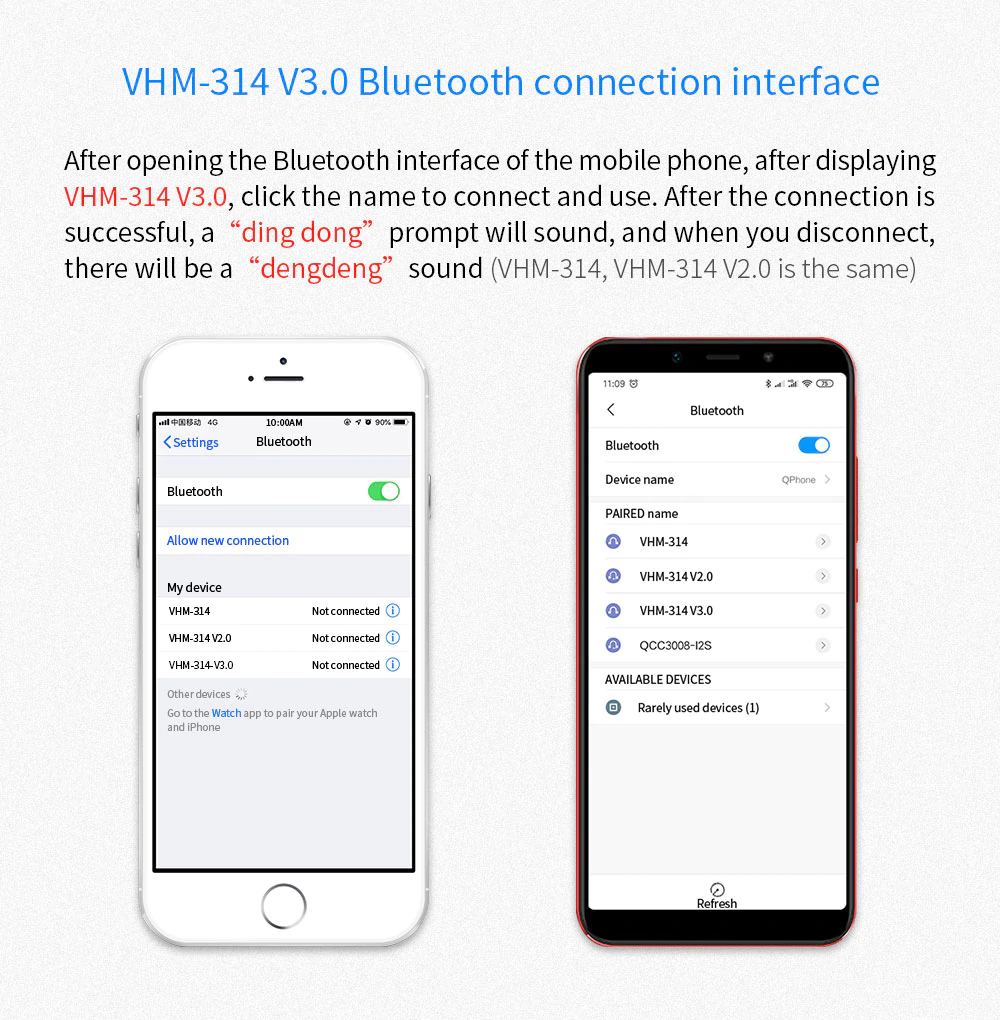

휴대폰 Bluetooth에서 디코딩 보드의 장치 이름 검색 “VHM-314V30"

연결을 클릭하면 디코더 보드에 "블루투스 장치가 성공적으로 연결되었습니다"라는 메시지가 표시

디코더 보드와 휴대폰이 성공적으로 연결되었음을 나타내면 음악을 재생할 수 있다.

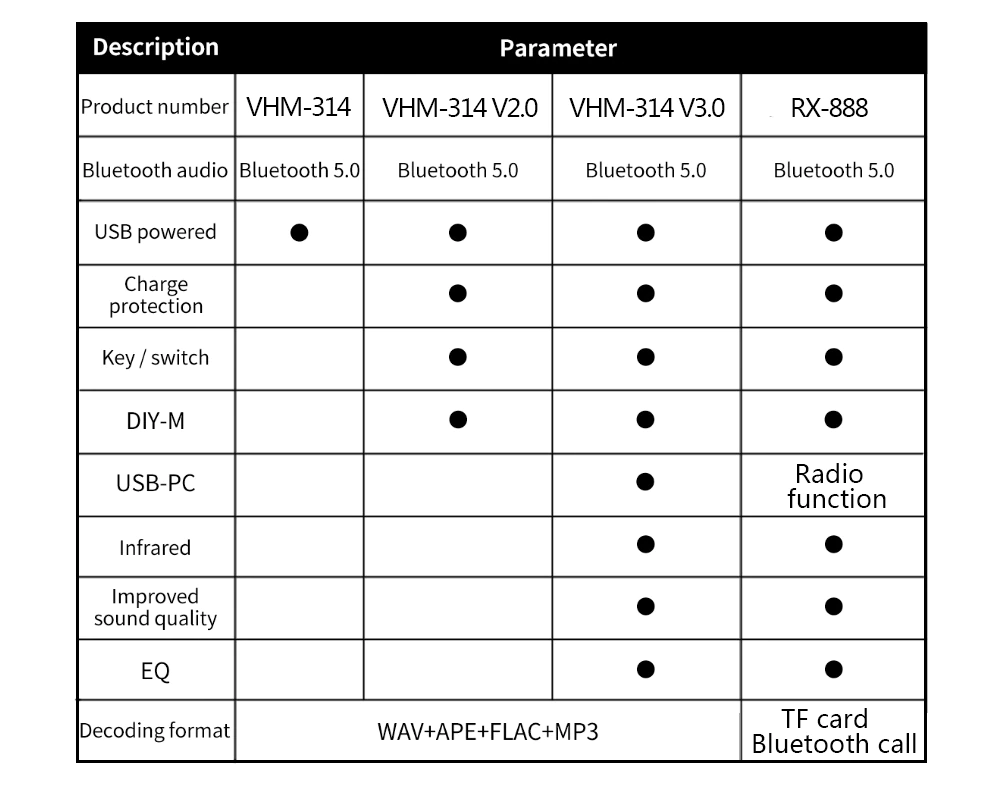

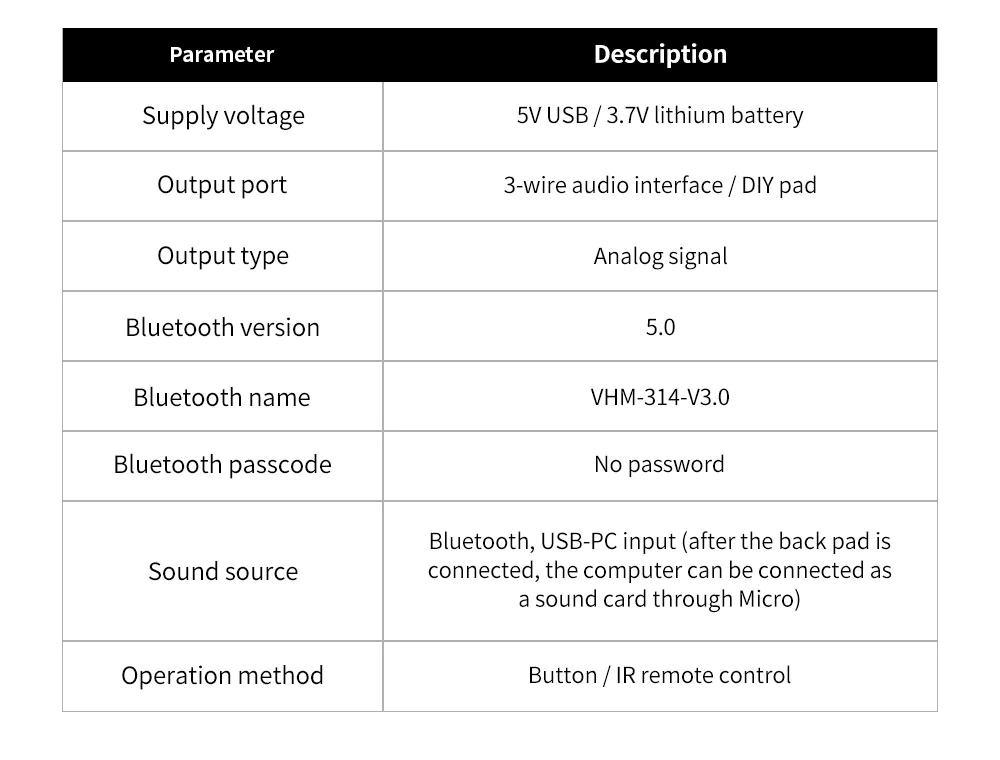

• Decoding format: WAV+APE+FLAC+MP3
• Supply voltage: 5V USB / 3.7V lithium battery
• Output port: 3-wire audio interface / DIY pad
• Output type: Analog signal
• Operation method: Button / IR remote control
• Bluetooth pass code: no password
• Sound source: Bluetooth, USB-PC input (after the back pad is connected, the computer can be connected as a sound card though Micro)
• Charge protection: NOT Support
• Button/Switch: Support
• DIY-M: Support
• USB-PC: Support
• Infrared: Support
• Sound quality improvement: Support
• EQ: Support





https://mysku.ru/blog/aliexpress/71216.html

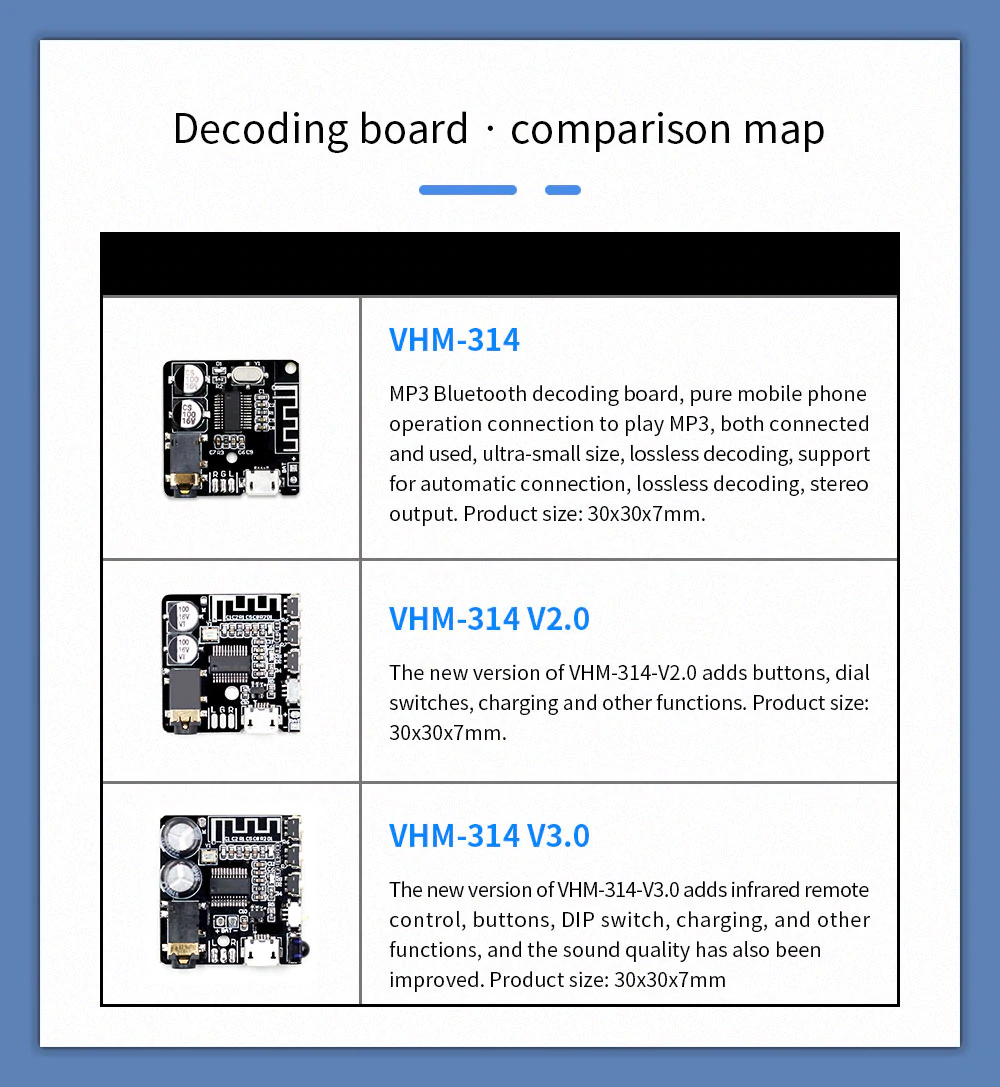

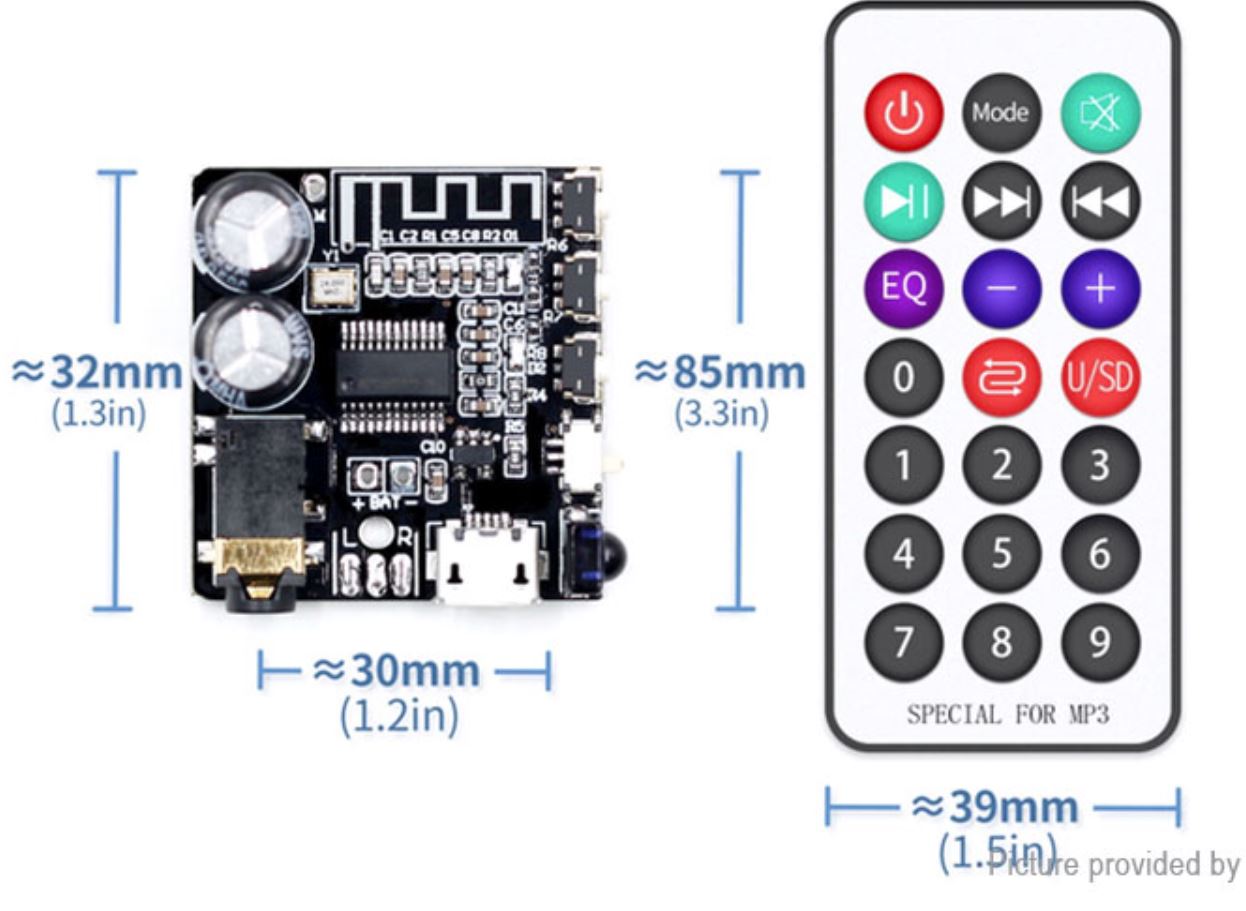

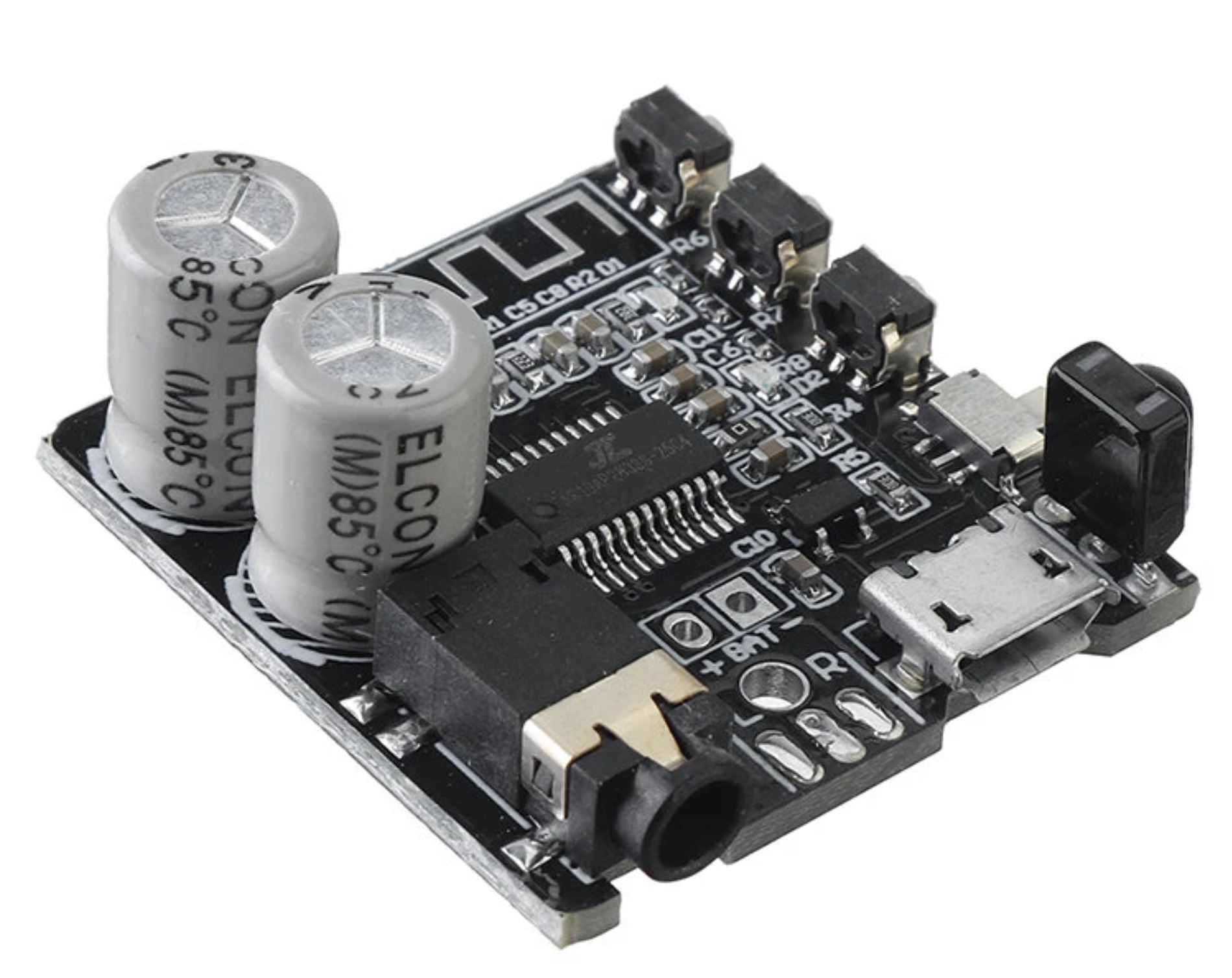

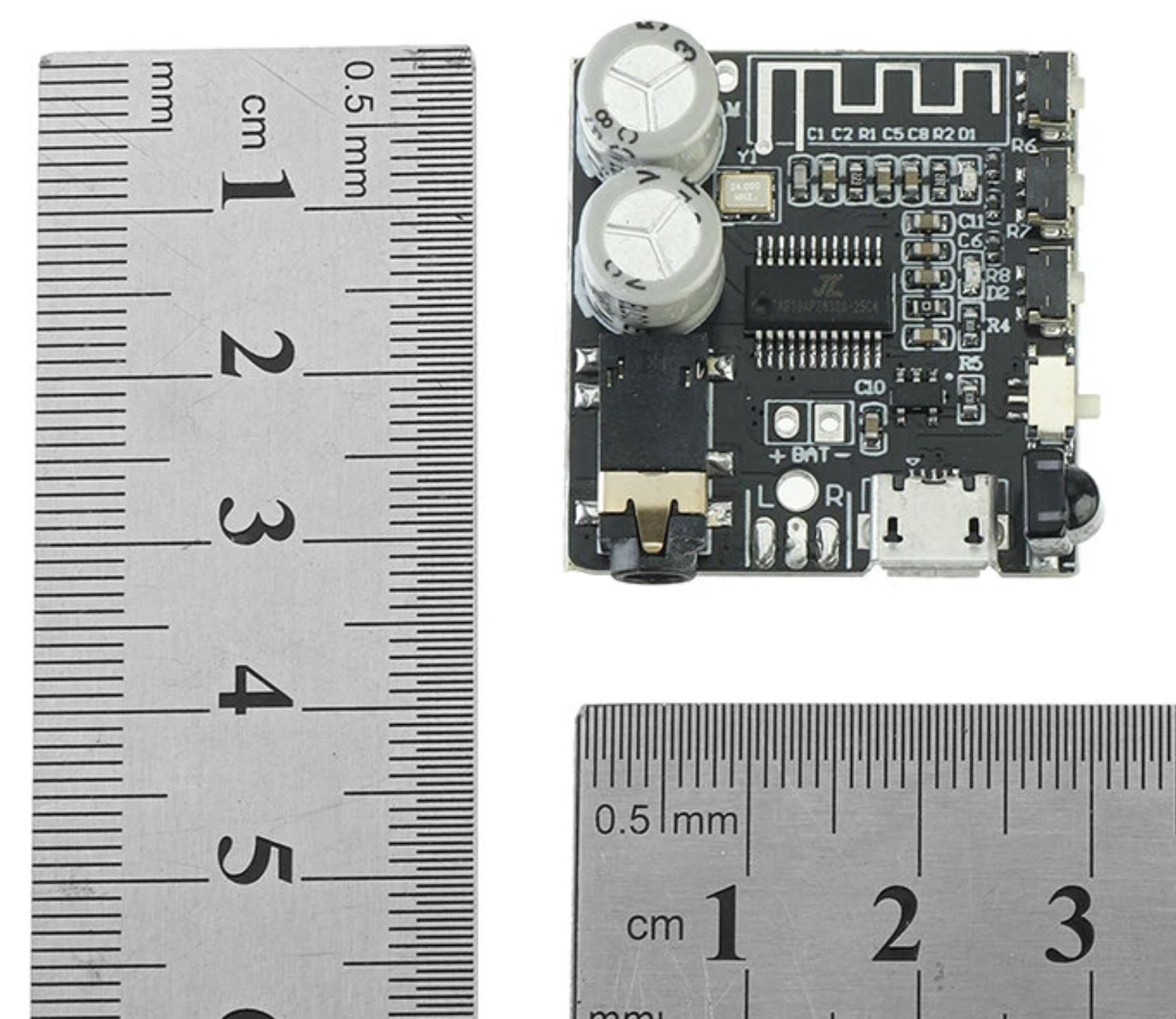

보드는 작고 크기는 3x3cm에 불과합니다.

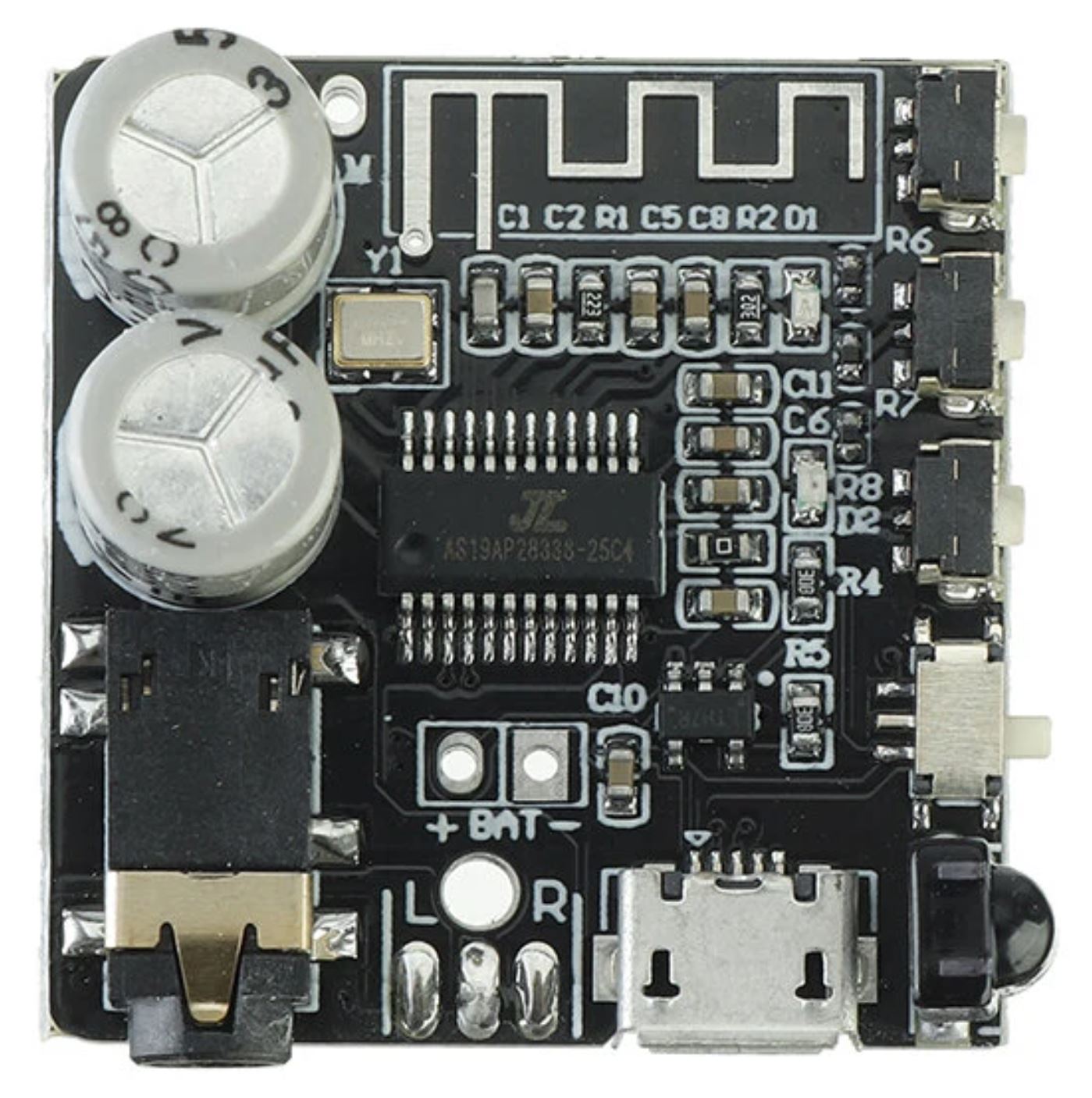

ZhuHai JieLi에서 제조 한 AC1847AP1P803 칩에 조립됩니다.

중국 제조업체의 사이트에서는 칩에 대한 정보를 얻지 못했습니다.

Bluetooth 네트워크에서 보드는 VHM-314라는 이름으로 식별되며 암호없이 페어링됩니다.

포함, 소스와 페어링 및 연결 해제 이벤트에는 세 가지 음표의 기분 좋은 멜로디가 수반됩니다.

전원을 연결하면  빨간색으로 표시되며 불루투스 연결후 파란색으로 표시됩니다.

장치를 검색 할 때 페어링 후 5 초에 1 번 LED가 초당 2 번의 빈도로 깜박입니다.

보드가 작동 중 가열되지 않습니다.

충전기를 콘센트에서 분리 한 후 약 3 초 동안 장치가 작동합니다.

소비 전류가 적습니다.

장치의 감도는 좋으며 패널 두께가 16cm 인 철근 콘크리트 9 층 건물에서

다른 방으로 스마트 폰을 가지고 가더라도 작동합니다.
사운드는 스테레오 일뿐 아니라 앰프뿐만 아니라 헤드폰도 출력에 연결할 수 있습니다.

4 핀 커넥터가있는 헤드셋을 연결하는 경우 플러그와 소켓 사이에 밀리미터 간격을 두십시오.

헤드셋 플러그를 끝까지 삽입하면 저음이 사라집니다.

물론 "단지 헤드폰"인 3 핀 플러그를 사용하면 그러한 문제가 없습니다.
헤드폰의 배경 소음 및 픽업이 전혀 들리지 않습니다.

잠시 멈추었을 때 수신기에 연결된 60W 스피커에 가까이 가야만 픽업을들을 수있었습니다.

볼륨이 최대로 꼬였습니다.

그런 값싼 장치의 불완전한 사운드 전송을 위해 정신적으로 미리 준비했습니다.

실제로 그림은 다음과 같습니다.

모듈 출력의 볼륨 레벨이 스마트 폰에서 직접 가져온 신호 레벨보다 눈에 띄게 높습니다.

주파수 응답이 미드 레인지와 트레블에서 크게 상승하고 휘파람 소리와 삐걱 거리는 소리가 약간 왜곡됩니다.

일반적으로 "목재를 비틀면"스카프가 허용되는 사운드를 전송합니다.

쓰레기로부터 절약 된 필립스 FW390C 뮤직 센터에이 보드를 내장하겠습니다.

센터는 차례로 여름에 나라에 갈 것입니다.

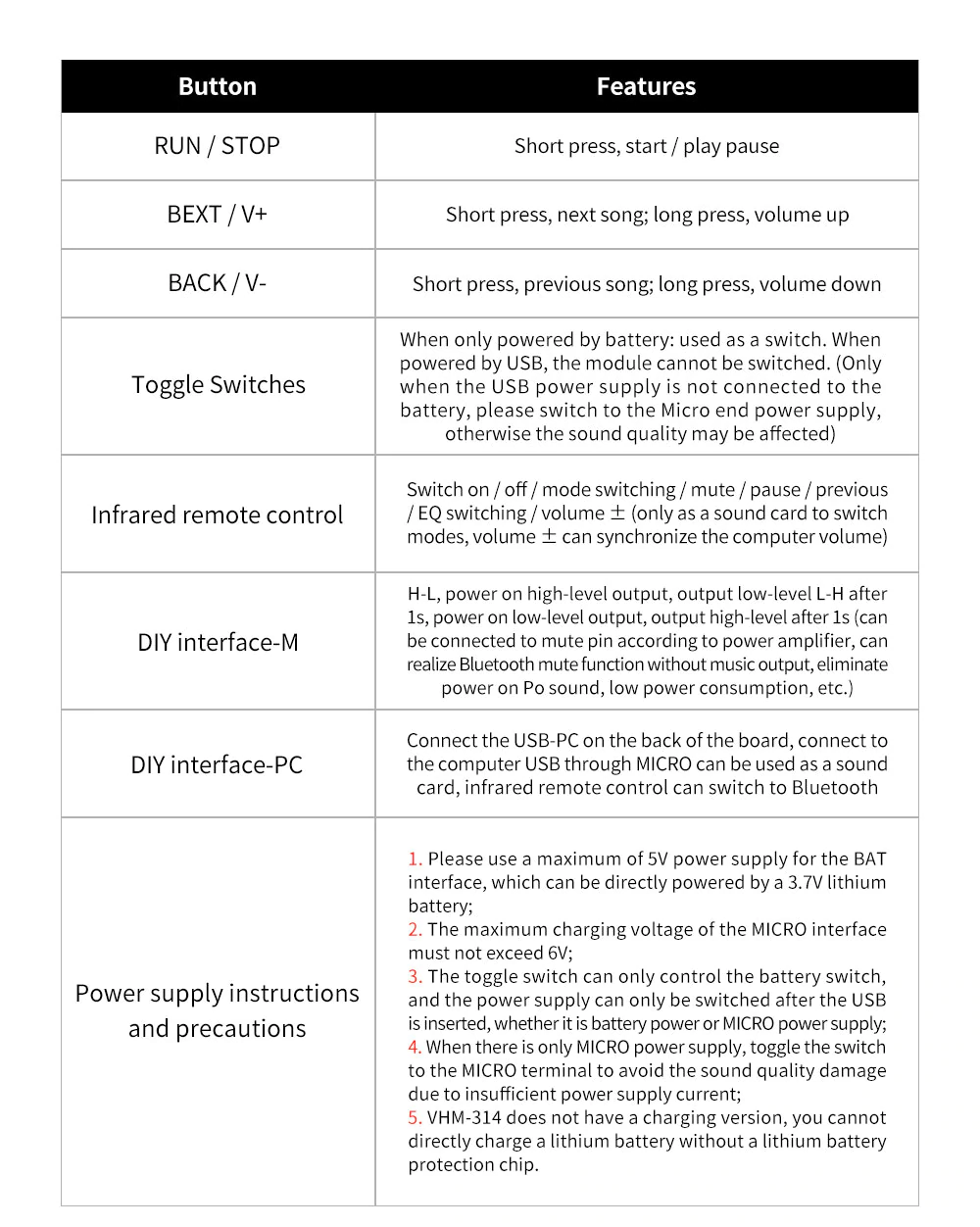

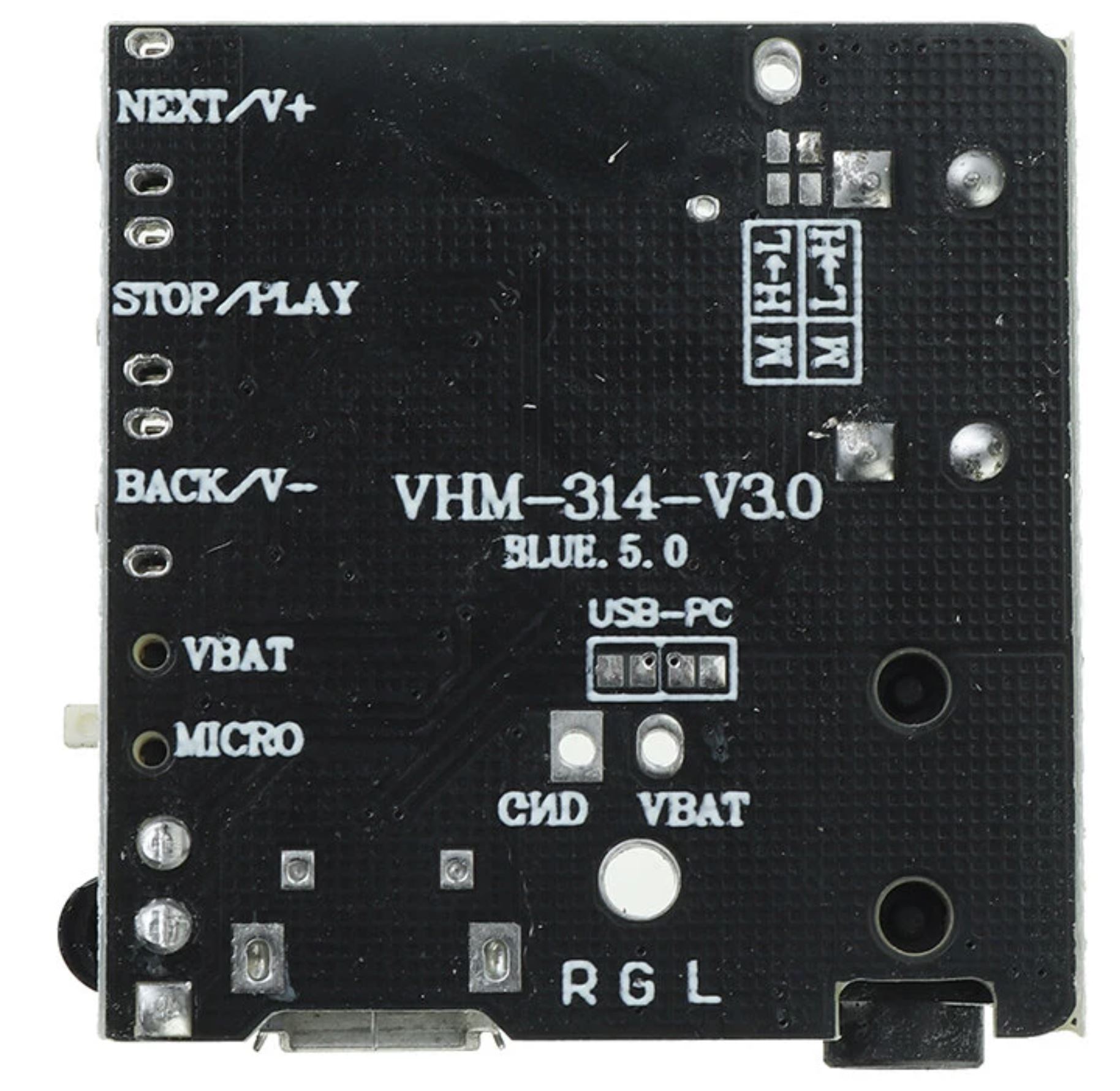

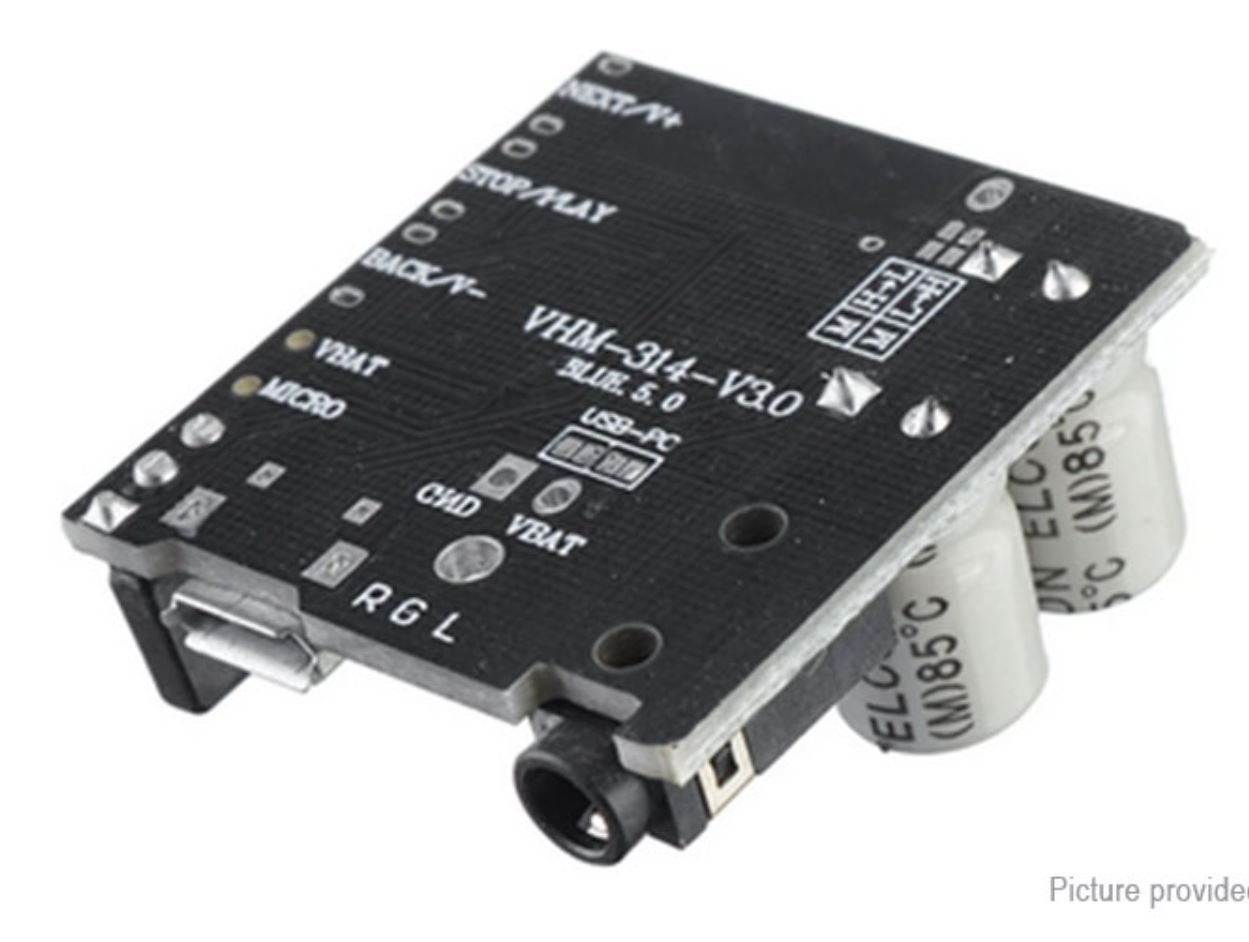

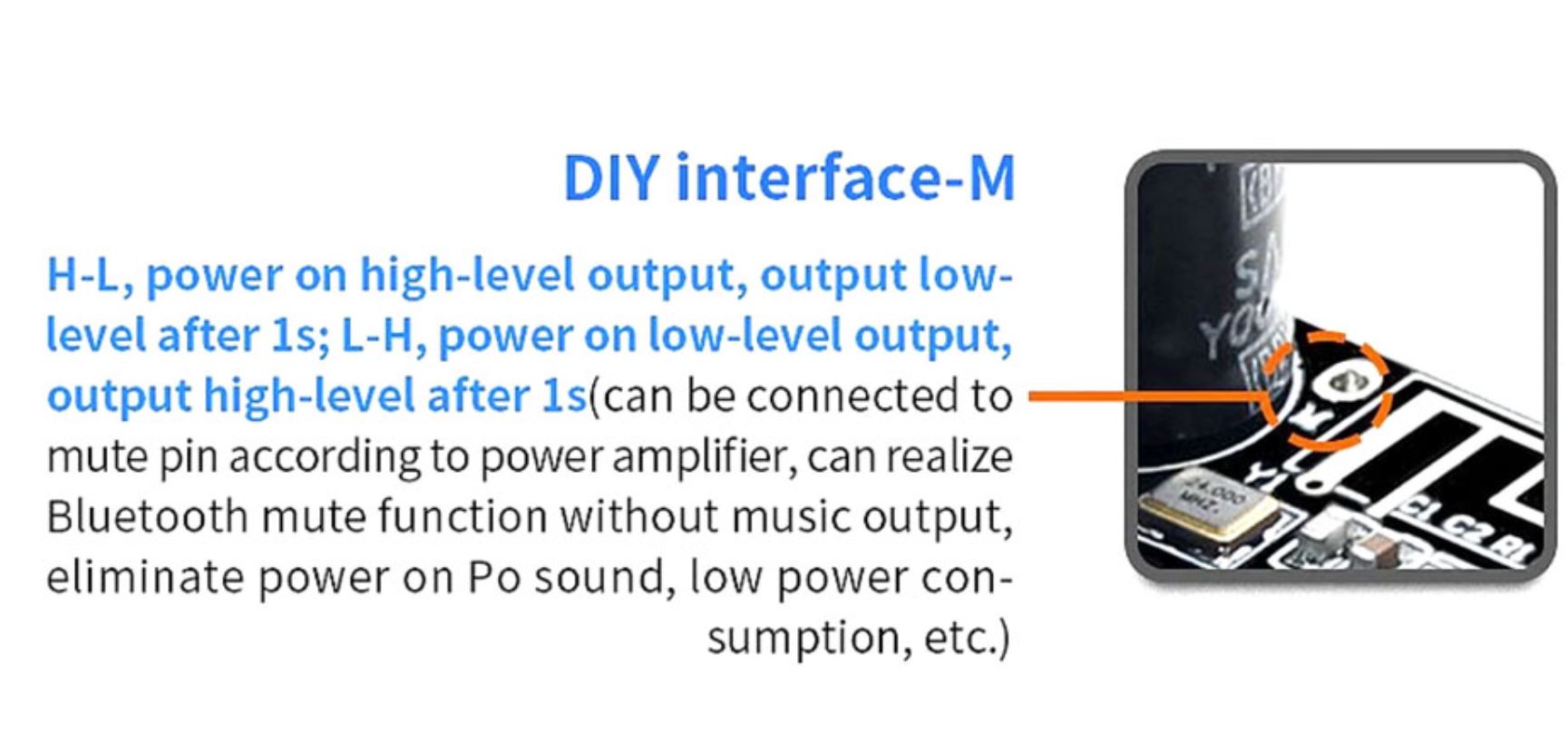

H-L ,power on high-level input,
output low-level after 1 sec; L-H,
power on low-level output, output high-level after 1 sec

H-L, 고레벨 출력 전원, 1 초 후 저레벨 출력 ;

L-H, 저레벨 출력 전원, 1 초 후 고레벨 출력

can be connected to mute pin  according to power amplifier ,

can realize Bluetooth mute function without music  output ,

eliminate power  on po sound ,

low power consumption , etc.

전력 증폭기에 따라 음소거 핀에 연결할 수 있으며

음악 출력없이 Bluetooth 음소거 기능을 실현하고

po 사운드의 전원을 제거하고 저전력 소비 등을 할 수 있습니다.



The maximum charging voltage of the micro usb interface must not exceed 6V

마이크로 USB 인터페이스의 최대 충전 전압은 6V를 초과하지 않아야합니다.

The toggle switch can only control the battery switch ,and the power supply can only be switched after the usb is inserted , whether it is battery power or Micro usb power supply.

토글 스위치는 배터리 스위치 만 제어 할 수 있으며, 전원 공급 장치는 배터리 전원이든 마이크로 USB 전원 공급이든 USB를 삽입 한 후에 만 ​​전환 할 수 있습니다.

다.When there is only micro usb power supply,toggle the switch to the Micro USB termal to avoide the sound quality damage due to insufficient power supply current.When there is only micro usb power supply,toggle the switch to the Micro USB termal to avoide the sound quality damage due to insufficient power supply current;
VHM-14 does not have charging version, you cannot directly cagrge a litum battery without a litium battery protection chip.

마이크로 USB 전원 공급 장치 만있는 경우 전원 공급 장치 전류 부족으로 인한 음질 손상을 방지하기 위해 스위치를 마이크로 USB 단자로 전환하십시오.

VHM-314에는 충전 버전이 없으므로 리튬 배터리 보호 칩이 없으면 리튬 배터리를 직접 충전 할 수 없습니다.
