AIYIMA-A3001

AIYIMA A3001 TPA3255D2   200W 서브우퍼 앰프

크로스오버 설정범위가  넓다.   (40Hz ~ 300Hz)

볼륨레벨  40% 정도에서도 충분히 깔끔하고 넓은 베이스음을 느낄수 있다.

이제품에는 4Ω 150W  또는 3Ω 150W 패시브우퍼를 권장한다.

스피커에 따라 다르겠지만 베이스음이 뭉게지지 않아 마음에 든다.

아파트라서 볼륨레벨을 40% 이상 사용할수는 없다.

테스트 삼아 올려봤는데...영화관처럼 온몸이 울린다.

영화볼때 항상 이정도로 올리면  좋은데...

20~30% 정도로 볼륨레벨을 낮추더라도 베이스음이 있고 없고는 천지차이이니 사용 안할수는 없다.

영화나 미드 볼때 서브우퍼 사용은 필수 조건이다.

우퍼가 없을때는 모를수 있는데 있다가 없어지면 그차이가 팍 느껴진다.

좋고 나쁘고를 떠나서 있고 없음의 차이가 크다.

아무리 좋은 스피커라도 우퍼의 극저역대를 보여줄 스피커는 없을 것이다.

우퍼를 사용해도 조용해야할 저녁에는 주의를 해야한다.

저녁에 이런 느낌을 갖고 싶으면 서라운드 해드셋을 권장한다.

중국산 제품이라서 노이즈에 대한 걱정을 했지만 가까이 가도 노이즈는 전혀 느낄수 없다.

볼륨 노브 조정시 단계별로 딱딱 끊어지는 느낌이 색다르지만 마음에 든다.

사실 고급 오디오는 대부분 부드럽게 아무 느낌없이 움직인다.

광고하는 판매자에 따라서 이제품은 300W로도 판매하고 200W로도 판매한다.

35V9A 아답타에  4Ω 우퍼를 사용한다면 출력이 최대 210W 나온다.

3Ω 우퍼를 사용한다면 300W 나온다.

판매자가 비교적 솔직한 출력을 적어 놓은곳도 있다.

35V 8A 에서 스피커  4Ω 180W

                              8Ω 120W

35V 9A 에서 스피커 4Ω 202W

                             8Ω 135W

32V 5A 에서 스피커  4Ω 120W

                             8Ω 80W

스피커의 전력이 너무 낮으면 전력 증폭기 칩은 보호를 위해 전원이 꺼집니다.

현실적으로 사용할수 있는 아답타가

32V5A라서

3Ω 우퍼를 사용한다면 160W 출력이 나온다

4Ω우퍼를 사용한다면 110W 출력이 나온다.

그러므로

100W 패시브서브우퍼를 연결할 생각이라면 이제품이 적당하다.

다행히 3Ω 100W 패시브 스피커를 연결해 보니 충분히 여유 있게 만족할 만한 출력이 나왔다.

베이스음이 뭉게지는 현상도 없어서 만족한다.

액티브서브 우퍼를 하나 더 연결해서 2채널 구성도 가능하다.

****************************************************************

****************************************************************

패시브 서브 우퍼가 150W 이상이면 600W 지원이라고 광고하는 제품을 구입하면 된다.

TAS5630   TPA3255

https://ko.aliexpress.com/item/33055434424.html?spm=a2g0o.productlist.0.0.f2c345cdnVX8qI&algo_pvid=4b52639c-f410-425b-9ff2-92c3cf117f4b&algo_exp_id=4b52639c-f410-425b-9ff2-92c3cf117f4b-13

https://ko.aliexpress.com/item/1005002912560719.html?spm=a2g0o.productlist.0.0.7d015160sUDUdk&algo_pvid=1f470008-519a-403b-b3f4-96d6d5a4e961&algo_exp_id=1f470008-519a-403b-b3f4-96d6d5a4e961-9

https://ko.aliexpress.com/item/1005001444877472.html?spm=a2g0o.productlist.0.0.7d015160sUDUdk&algo_pvid=1f470008-519a-403b-b3f4-96d6d5a4e961&algo_exp_id=1f470008-519a-403b-b3f4-96d6d5a4e961-18

600W제품도 현실적으로 400W이하 출력일 가능성이 높다.

이제품은 48V 12.5A 아답타를 사용해야 하는데 믿을만한 파워가 보이지 않는다....

48V12.5A 사용시 엄청난 열문제와 노이즈문제가 있어서....

현실적으로 안정적인 아답타가 36V 6A 아답타이다.

 36V 6A 아답타 사용시 출력이 216W 이다.(3Ω 기준)

그리고 이 제품은 크로스오버 설정 범위가 20Hz ~150Hz 이다.

처음에는 600와트 제품을 구입하려 했는데.....

제품 스펙과 실재 사용할 때의 성능 차가 심했다.

결국 가지고있는 패시브우퍼에 적당한 제품중 가격이 많이 저렴한 A3001을 구입했다.

우퍼자체가 오래된 제품이고 고급제품이 아니다 보니

저렴한 증폭기 제품으로 구매 했는데 마음에 드는 베이스음을 들려준다.

알리는 판매자마다 허위스펙표기가 있으니 조심해야 한다.

알리제품은 구입하기전에 정확한 스펙을 여러번 확인해야 한다.

대부분의 스펙표시는 최대 전압과 전류에서 발생하는 최대 출력이다

=> 보통 4Ω 부하 기준이나 2Ω기준으로 출력을 정하는 판매자도 있다.

현실적으로 사용하는 아답타 전압과 전류에서 발생하는 출력은 한참 떨어진다.

아래는 예를 들어가져온 전압 전류 에 다른 출력 차이이다.(A3001아님)

================================================================

-------------------------------------------------------------------------------------------------------------

AIYIMA B03  160 * 160 2체널 앰프 출력표************************

현실적으로 안정적으로 잡음 없이 사용할만한 아답타는

32V 5A 나 36V6A 이다.

32V5A   80W * 80W

36V6A   108W * 108W

광고와는 거리가 멀다.

여기 표시된 수치도 최대 값이니 실재로는 이렇게 안나온다.

그리고 최대 스펙보다 낮은 아답타를 사용하면 볼륨 레벨을 2/3 까지만 사용할 생각을 해야 한다.

이런제품을 구매하고 싶은 생각은 없다.

표기된 출력대로 잡음 없이 안정적으로 사용하고 싶다면

이런 제품 구입하는것보다

유명회사 중고 리시버를 구입하는것도 방법이다.

10년전 야마하 HTR-5440(RX-V420) 리시버를 5만원에 구입해서  회사와 집에서 하나씩 사용중이다.

지금까지 릴레이를 교체해주는 작업 한번씩 하고 아무 문제 없이 잘 사용중이다.

20년된 제품이지만 알리에서 판매하는 이런 제품들에 비해서

8Ω기준 100W 출력을 가지고 있고 안정적으로 동작하고 노이즈도 전혀 없다.

아직까지 믿음직하다.

===============================================

제품 설명

최대 출력 전력:

                     200W * 1  4Ω 부하 (35V9A)

                     120W * 1  4Ω 부하 (32V5A)

                     65W   * 1  4Ω 부하 (24V4.5A)

전력 증폭기 칩: TPA3255D2
톤 칩: NE5532
DC 칩: LM2596
전체 주파수 주파수 응답: 20Hz-20kHz (± 3dB) (일반스피커)
스피커 매칭 임피던스: 4-8Ω
왜곡: 1 w를 출력 할 때 0.03%
작동 전압: DC24-35V  32V 6A 사용
신호 대 잡음비: ≥ 106dB
입력 감도: 0.775V
치수 (L * W * H): 120*117.5*36MM  ( Knob 포함 안됨 )
베이스 차단 주파수 조정 범위: 40-300Hz  ( 서브우퍼 )
베이스 감쇠 경사: -12dB 경사

작동 단계

1. VOL 손잡이가 최소인지 확인한다.
2. 후면은 표시에 따라 스피커를 연결하고 양극과 음극을 구별 해서 연결한다.
3. 사용하려는 오디오 소스를 연결한다.
4. 전원 공급 장치를 연결한다.
5. 원하는 작업 모드를 선택한다.(SUB/PBTL)
6. 전원 버튼을 ON으로 한다.
7. 손잡이를 시계 방향으로 돌려 원하는 볼륨 레벨을 선택한다.
8. 서브 모드에서 베이스 컷오프 주파수는 서브프랙노브를 조정하여 변경할 수 있다.

    베이스음에 상당한 영향을 준다.

35V9A 아답타 장착시 최대 200W(4Ω) 출력을 얻을수 있다.

35V아답타는 표준규격으로 출시한 아답타가 없어 구할수가 없다.
실질적으로 구할수 있는 어댑터는 32V5A  아답타와 36V6A 아답타
36V까지 지원하면 좋은데 35V 까지만 지원으로 표기 되어 있으니
현실적으로 32V5A 아답타로 4Ω우퍼에서 120W 정도 지원한다고 보면 된다.

물론 우퍼가 2Ω 이나 3Ω 이면 170W ~ 180W정도 지원한다고 보면된다.

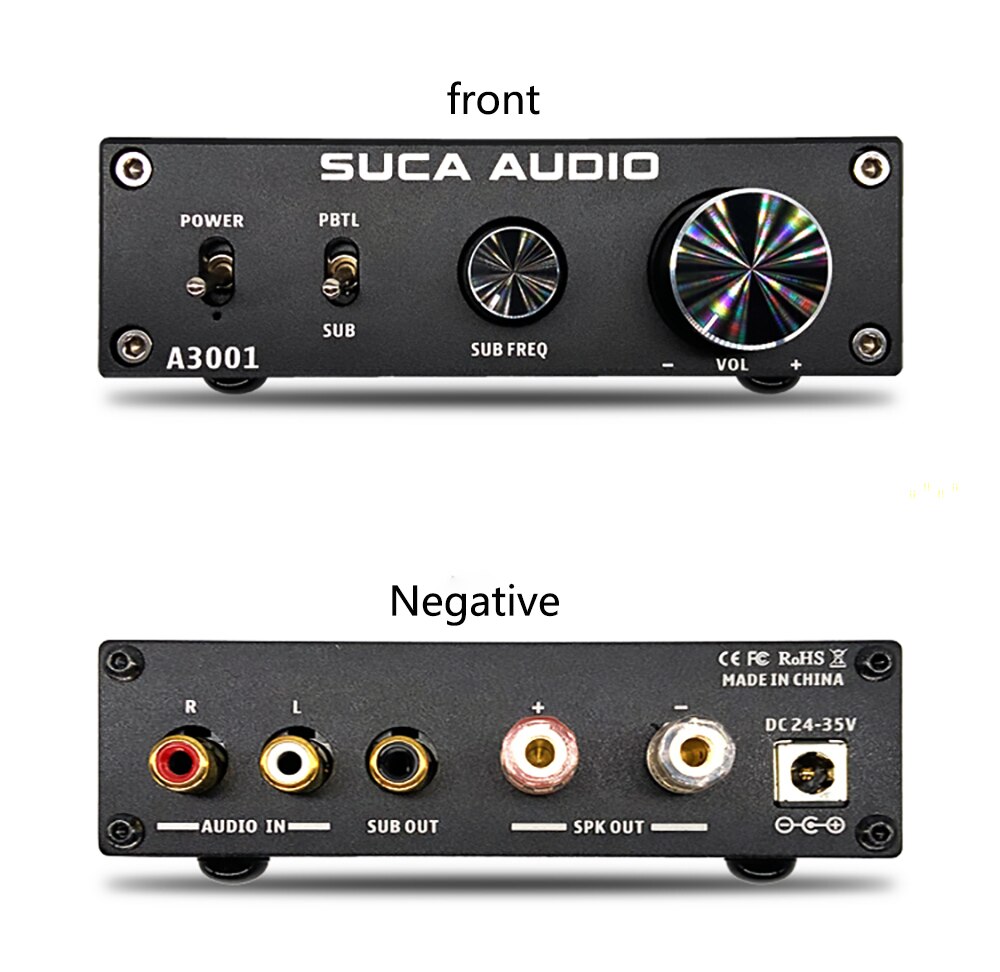

PBTL/SUB   스위치:

"SUB"

   => SPK OUT 단자에  패시브 서브 우퍼 연결

   => SUB OUT 단자에  액티브 서브우퍼 연결
   => 2개의 서브우퍼 사용가능 (패시브 서브우퍼 + 액티브 서브우퍼)

        실재로 둘다 음질 저하 없고 잡음없이 동작함

"PBTL"
  => SPK OUT 단자에  전체 범위 일반 스피커 연결 ( MONO )
  => SUB OUT 단자에  액티브 서브우퍼 연결

포장:

1 x 앰프
1 x 32V5A 전원 어댑터 (전원 플러그)

삼성 PS-WTQ25H ( 3Ω 100W 스피커 )에 연결

삼성 PS-WTQ25H 패시브 서브우퍼가 놀고 있어서 연결할 만한 앰프를 찾던중

알리에서 여름 할인때 구매

34$ 정도

35V9A 아답타 장착시 4Ω 우퍼에서 200W 출력을 얻을수 있다.

35V아답타는 표준규격으로 출시한 아답타가 없어 구할수가 없다.
실질적으로 구할수 있는 어댑터는 32V5A  아답타와 36V6A 아답타
36V까지 지원하면 좋은데 35V 까지만 지원으로 표기 되어 있으니

현실적으로 4Ω 우퍼에서 120W(4Ω) 정도 지원한다고 보면 된다.

삼성 PS-WTQ25H 패시브 서브우퍼가 3Ω 100W 우퍼를 연결했는데

파이오니아 XV-DV303 앰프에 연결했을때 나오던 소리보다 좀더 좋다....

( 베이스 주파수를 조정할수 있고 출력이 더 커서 차이가 느껴진다.)

JBL FE-6000AW 150와트 서브우퍼와 비교해도 손색이 없을 정도의 사운드를 들려준다.

야마하 YST-SW105 100W 우퍼와 비교하면 같은 100W 우퍼인데도

야마하는 이런소리를 들려주나 하는 한숨만 나온다.

야마하 YST-SW105는 앰프도 그렇고 스피커 통도 그렇고

다른 100W 서브우퍼에 비교하면  베이스음의 뭉게짐도 심하게 느겨진다.

야마하 YST-SW105 에서 앰프만 제거하고 A3001 앰프를 장착하면 더 좋은 소리가 들릴것으로 예상된다.

스피커 통도 바꾸면 여기서 더 좋은 소리를 들려줄것으로 예상된다.

https://december.tistory.com/1193

SUB FREQ 노브 조정범위가 40Hz ~300Hz 주파수까지 이다

선택하는 숫자보다 큰 주파수는 컷하므로 출력사운드에서 제외된다.

선택하는 주파수에 따라서 베이스 출력의 느낌이 달라 진다.

삼성 100와트 패시브 SUBWOOFER  PS-WTQ25H

https://december.tistory.com/535

광고화면==================================================================================

AIYIMA A3001  200W 제품

AIYIMA A1001  100W 제품

알리에서 판매되는 다른 상표의 같은 제품들

NOBOSOUND  에서 나온 300W 앰프

내용을 보면 같은 제품으로 보인다.

2 Ohm 우퍼 사용해서 300와트 지원이다.  (32V5A )

결과적으로 4 Ohm 우퍼 사용시 150와트이다.

다 말장난이고 그냥 같은 제품이다.

마치 고용량 앰프인것처럼 광고하고 가격만 비싸게 책정되어 있다.

가격차이가 거의 2배가까이 난다....

노보사운드는 아답타 별도 가격이다.

JBL fe-j6000aw  150W  서브우퍼   JBL sub150

JBL 150g

가로 40Cm

세로 40Cm

높이 40Cm

장터에서 50000원에 구입한 서브우퍼

정말 크다...'

크기도 크고  사운드도 정말 웅장하다.

10인치 우퍼

음성출력 150와트

볼륨조절만 가능

크로스오버 조절 없음

리시버에 조절 기능 있으면 리시버로 조절

야마하 SW105 100와트 우퍼와 비교했을때 베이스음의 굵기가 다름

제품크기가 2배정도나는데 그만큼의 사운드 차이가 느껴짐...

볼륨을 높일수록 차이점이 확실하게 느껴짐

작은 볼륨에서도 베이스음이 살아있음

우퍼의 출력과 크기에서 오는 차이가 아닐까 하는 생각이 든다.

야마하 YST-SW105 소리가 답답함 베이스음이 나오다 마는 느낌

JBL FE-J6000AW    소리가 시원시원하다. 베이스음이 날아다니는 느낌

단점

- 우퍼 홈으로 벌레들 많이 들어감..

   아이키우는경우 온갖 잡동사니가 다 들어감.  건전지 가위 풀 등

   1년에 한번씩 분해해서 내부 청소해 주길 권장함.

   이상한 소리가 날 경우 안에 뭔가가 들어가 있다고 생각하면 됨.

10인치 우퍼

저렴한 5.1체널 홈 시어터 구성

5.1의경우 메인스피커*2  센터스피커*1  리어스피커*2 서브우퍼*1
메인스피커는 저중고의 전대역에걸쳐서 재생이 된다

센타는 1Khz전후의 중역대가 재생 된다. (목소리가 뚜렷하게 들린다.)
리어는 재생주파수특성에 의한  중고역대만 재생되며 리어스피커 재생특성에 따른 출력의 차이도있다.

메인과 리어는 재생대역과 시간차(타임릴레이)에의하여 생동감있는 음질을 구현 할수 있다

사무실

야마하 HTR5440             50000원

인켈 프론트 스피커         50000원

그란츠 스피커 5개셋트    50000원

JBL 서브우퍼 150와트      50000원

총 200,000만원 으로 홈시어터 구성

집

야마하 HTR5440 + 야마하 NS-E56 *2 + YST-SW105서브우퍼*1         100,000원

롯데 파이오니아 LS-C600  25000원 * 3개                                    75000원

LS-C600          프론트*2

LS-C600          센타 * 1

야마하 NS-E56  리어 스피커 *2

서브우퍼         야마하 YST-SW105

집에서는 볼륨을 키울수 없을 정도로 과한 구성이지만

사무실에서는 볼륨을 어느정도 키우고 영화를 봐도 방해를 받지 않는다.

삼성 100와트 패시브 SUBWOOFER  PS-WTQ25H

삼성 100와트 패시브 서브우퍼 PS-WTQ25H

서브우퍼용 앰프가 있어야 사용할 수 있다.

야마하 100와트 우퍼에서 보드만 연결해 보니 소리가 더 크고 우렁찬 베이스음이 들린다.

야마하 우퍼보다 삼성 우퍼가 더 좋아 보임 (소리가 크고 베이스음이 더 잘 퍼지는 느낌)

야마하 우퍼는 4 오움이고 삼성 우퍼는 3 오움이라서 상대적으로 소리가 커서 그렇게 느낄 수도 있다.

영화 볼 때 우퍼가 있어야 영화가 더 재미있어진다.

여기에 맞는 우퍼 증폭기(앰프)를 구해야 하는데 적당 한 제품이 없어서 활용할 수가 없다.

패시브 우퍼용 앰프

https://december.tistory.com/1545

3 오움 100와트  8인치 우퍼
