퀄컴 QCC5125 블루투스 5.1 무손실 디코딩 보드ZKQCC

퀄컴 QCC5125 블루투스 5.1 무손실 디코딩 보드ZKQCC



 Wuzhi 오디오 ZKQCC

https://ko.aliexpress.com/item/1005007031870361.html?spm=a2g0o.cart.0.0.1f4f56baUqMCL9&mp=1&gatewayAdapt=glo2kor



 18.99 $



해드폰 홀더 2개를 더 주문해야 한다.   2.25$

https://ko.aliexpress.com/item/1005002234606804.html?spm=a2g0o.cart.0.0.e53456baId5o6b&mp=1&gatewayAdapt=glo2kor

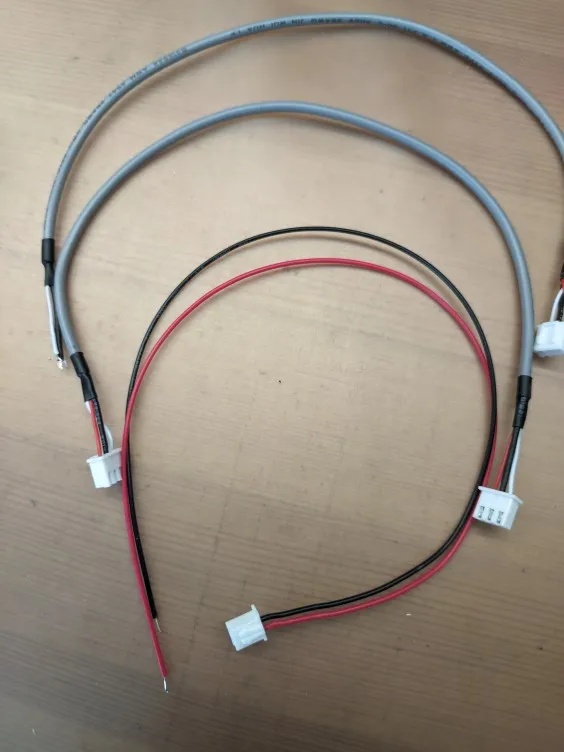

헤드폰 홀더 XH2.54 터미널 라인 어댑터 보드, 30cm 오디오 차폐 라인, DIY 파워 앰프 액세서리, 3.5mm -

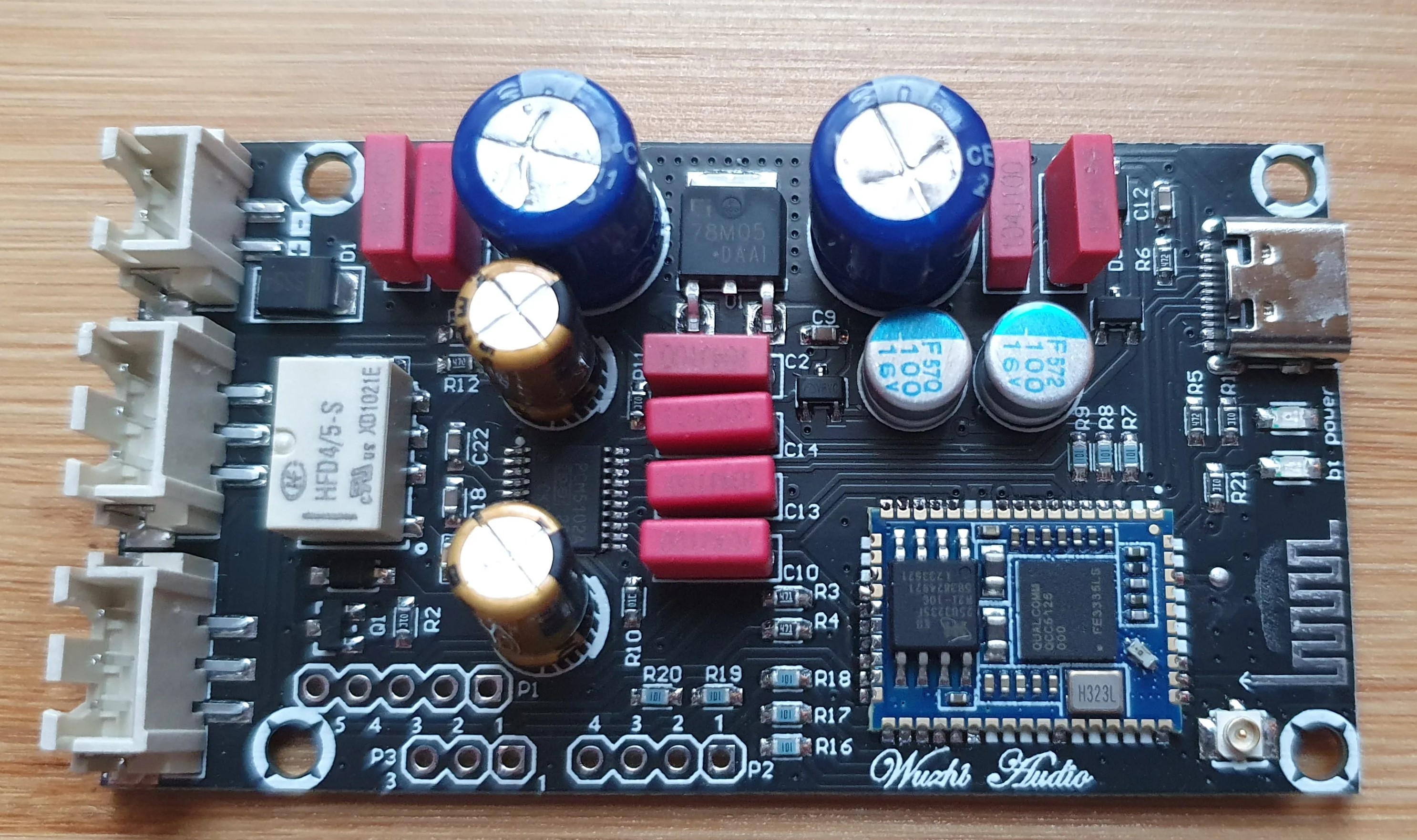

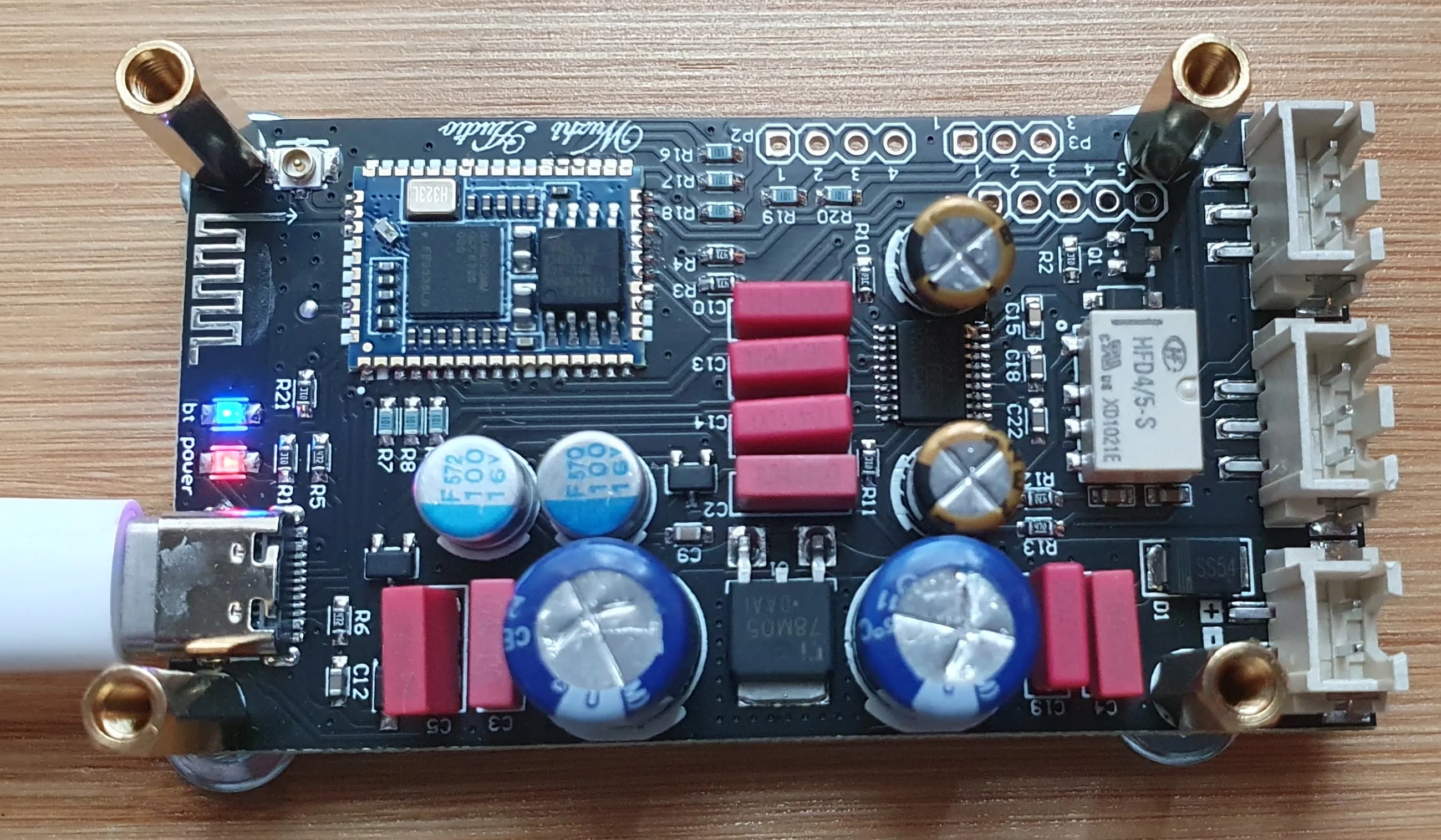

 Qualcomm BlueTooth 디코딩 보드.

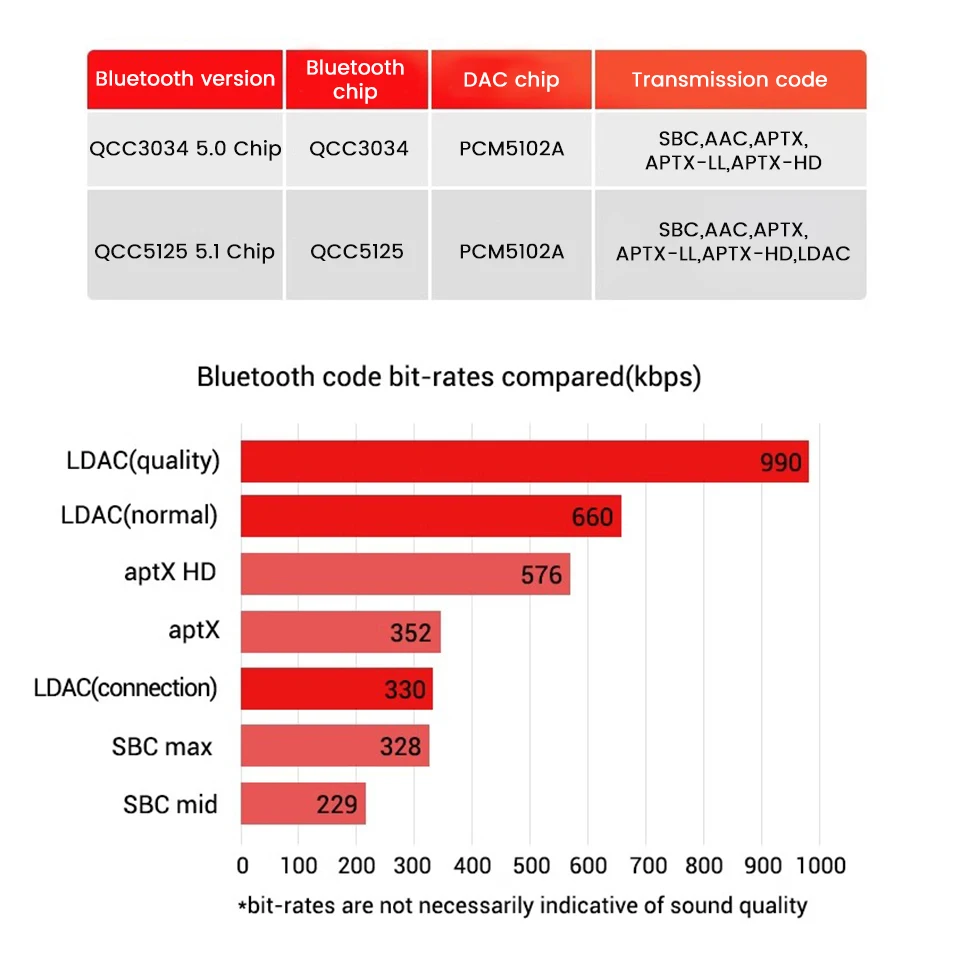

QCC3034 5.0 버전: PCM5102A 디코딩 칩, APTX, SBC,AAC,APTX-LL,APTX-HD 지원

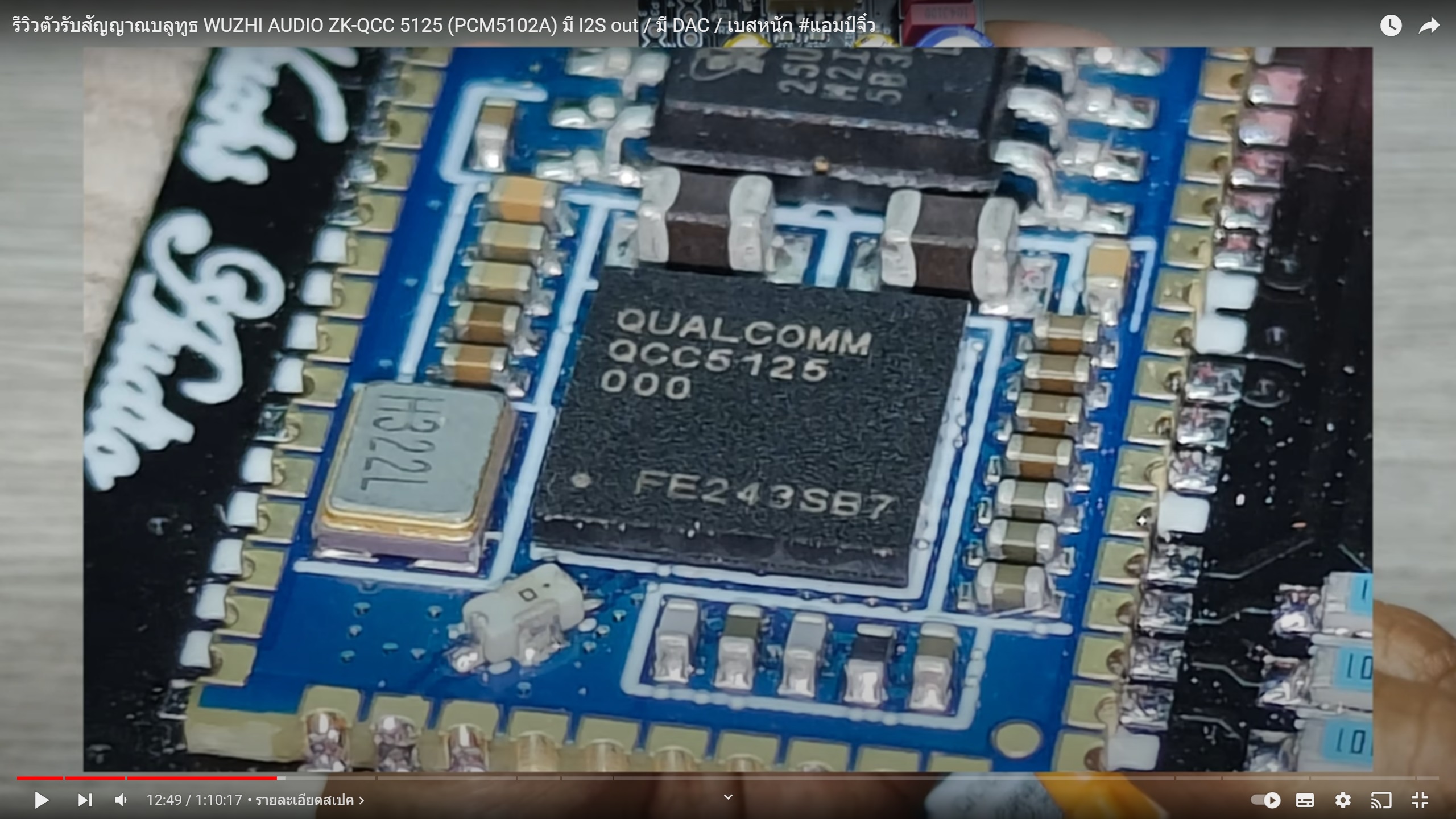

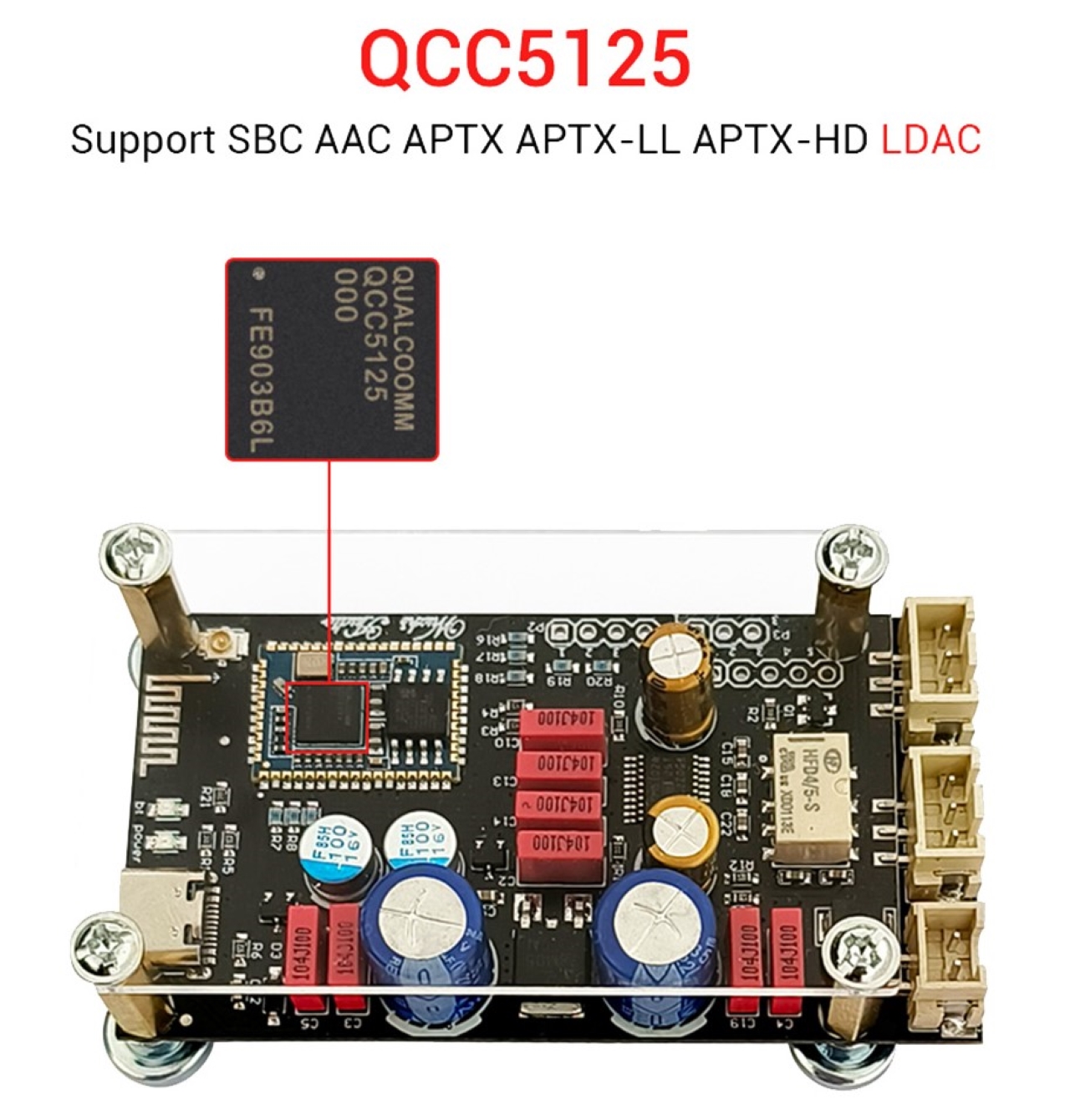

QCC5125 5.1 버전: PCM5102A 디코딩 칩, APTX + LDAC,SBC,AAC,APTX-LL,APTX-HD 지원

AC 전원 공급 장치가 지원되지 않는다.

전원 공급 장치 범위  DC8-32V DC 전압을 사용.

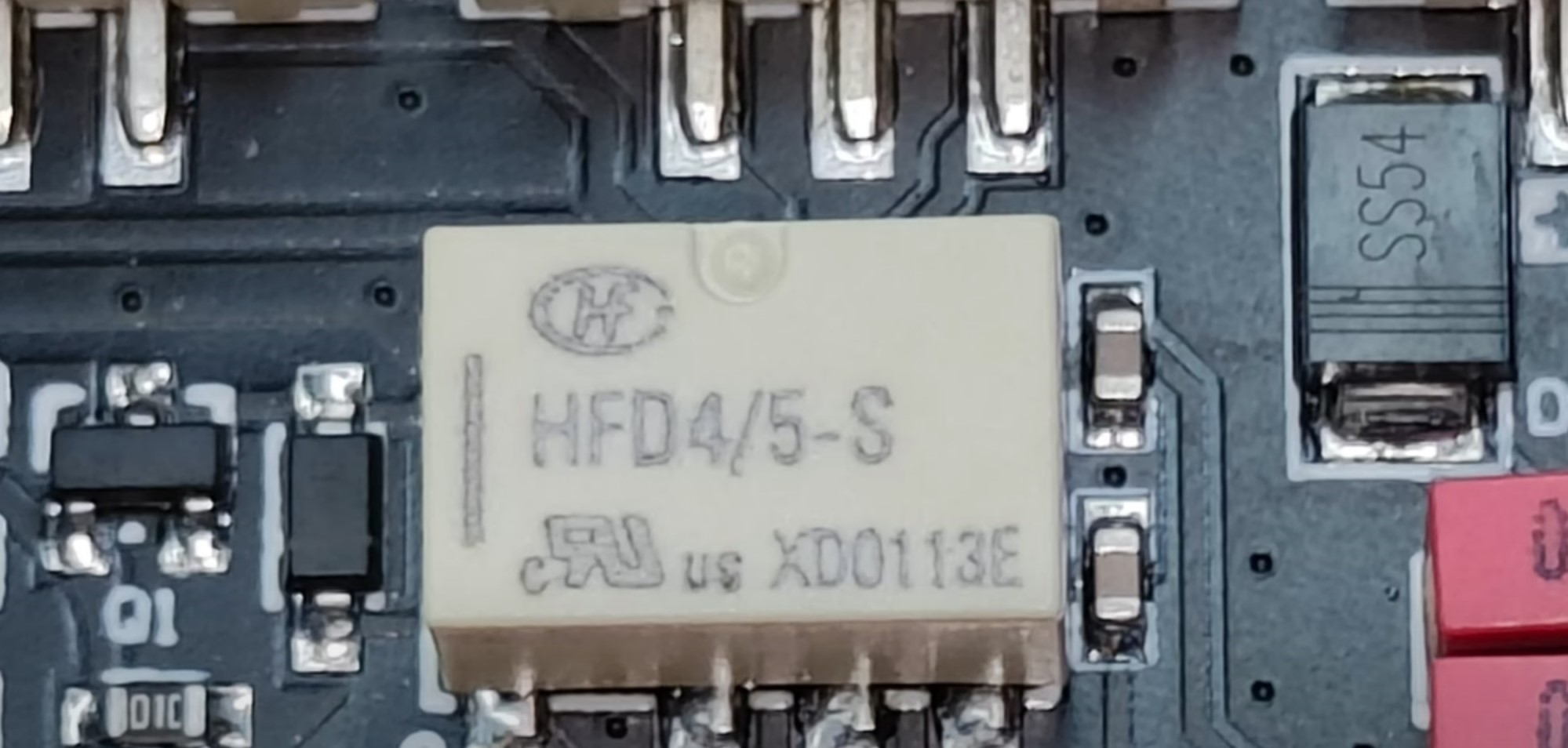

AUX와 BT는 신호 릴레이를 통해 전환되며 BT가 우선한다.

BT 연결되지 않은 경우 자동 AUX 전환된다.

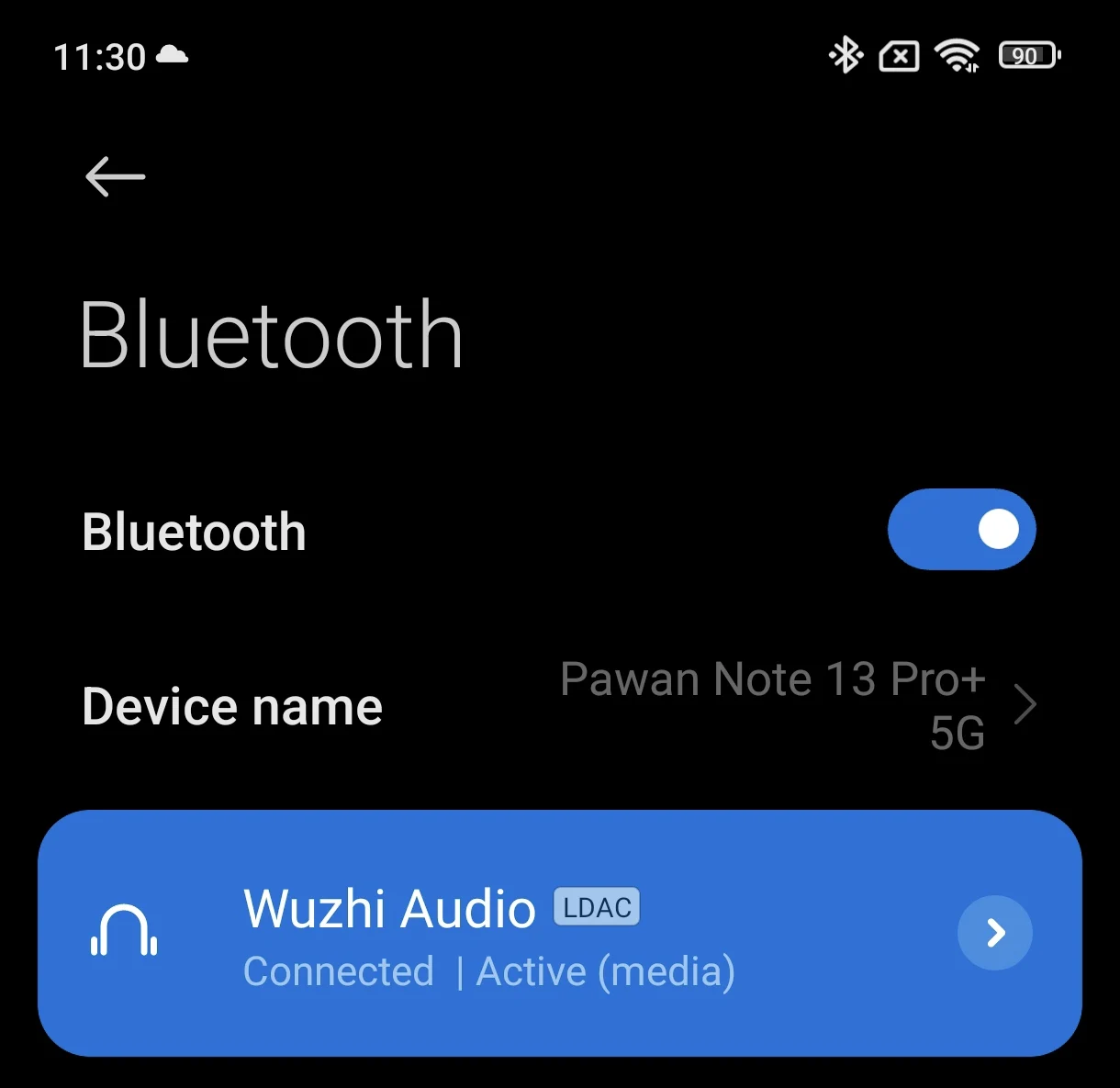

BT의 이름은 WUZHI 오디오이다.

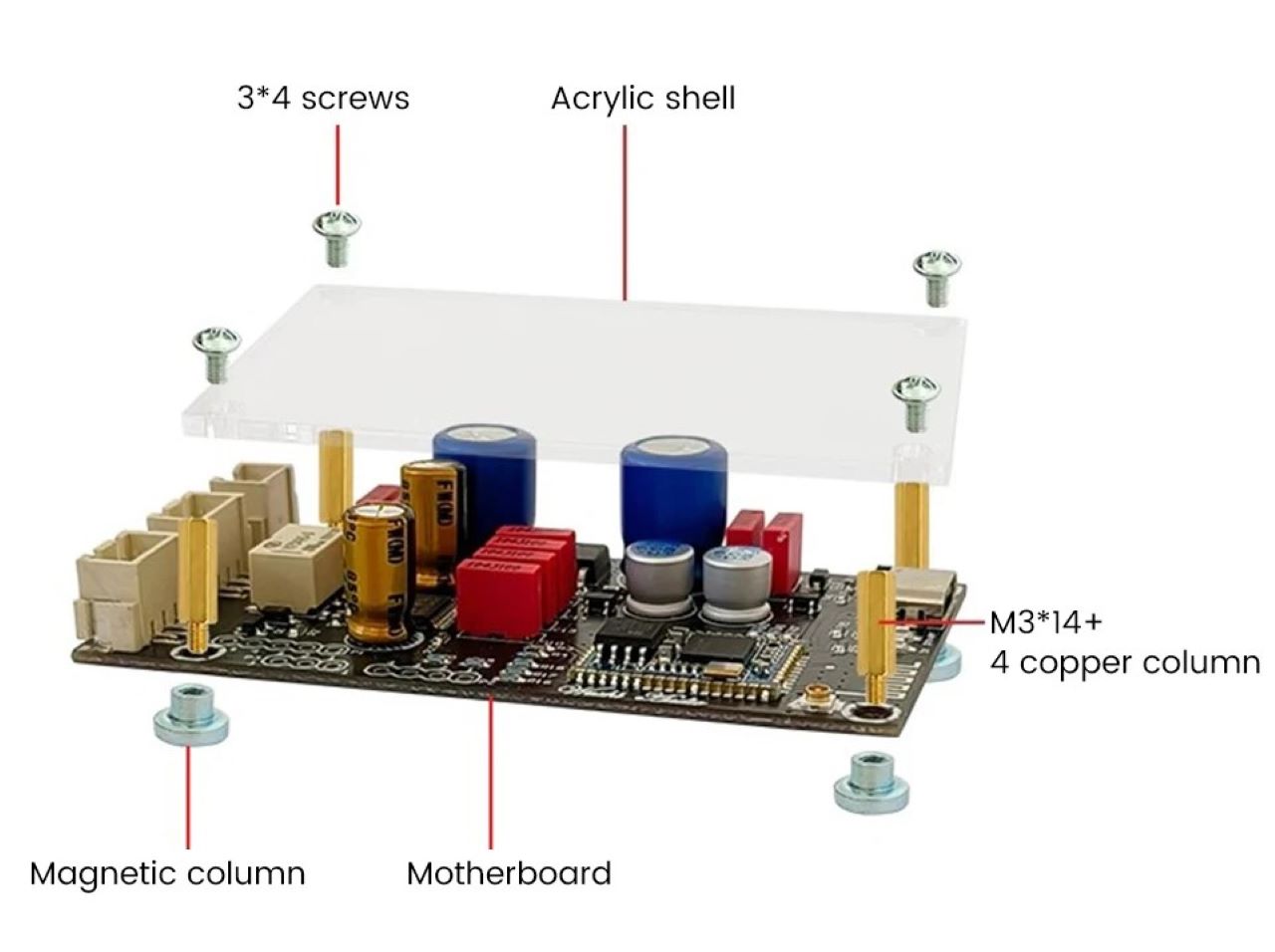

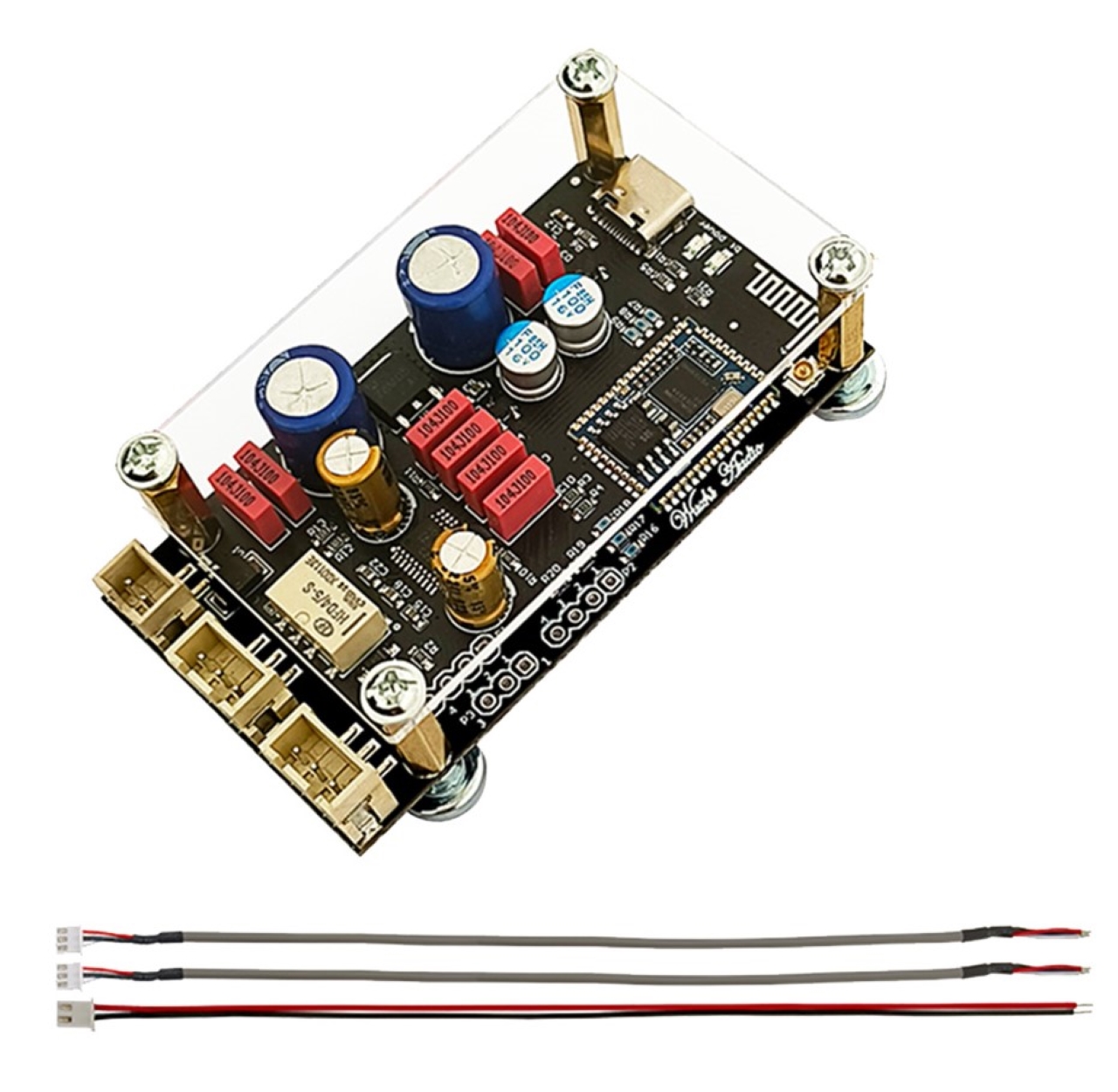

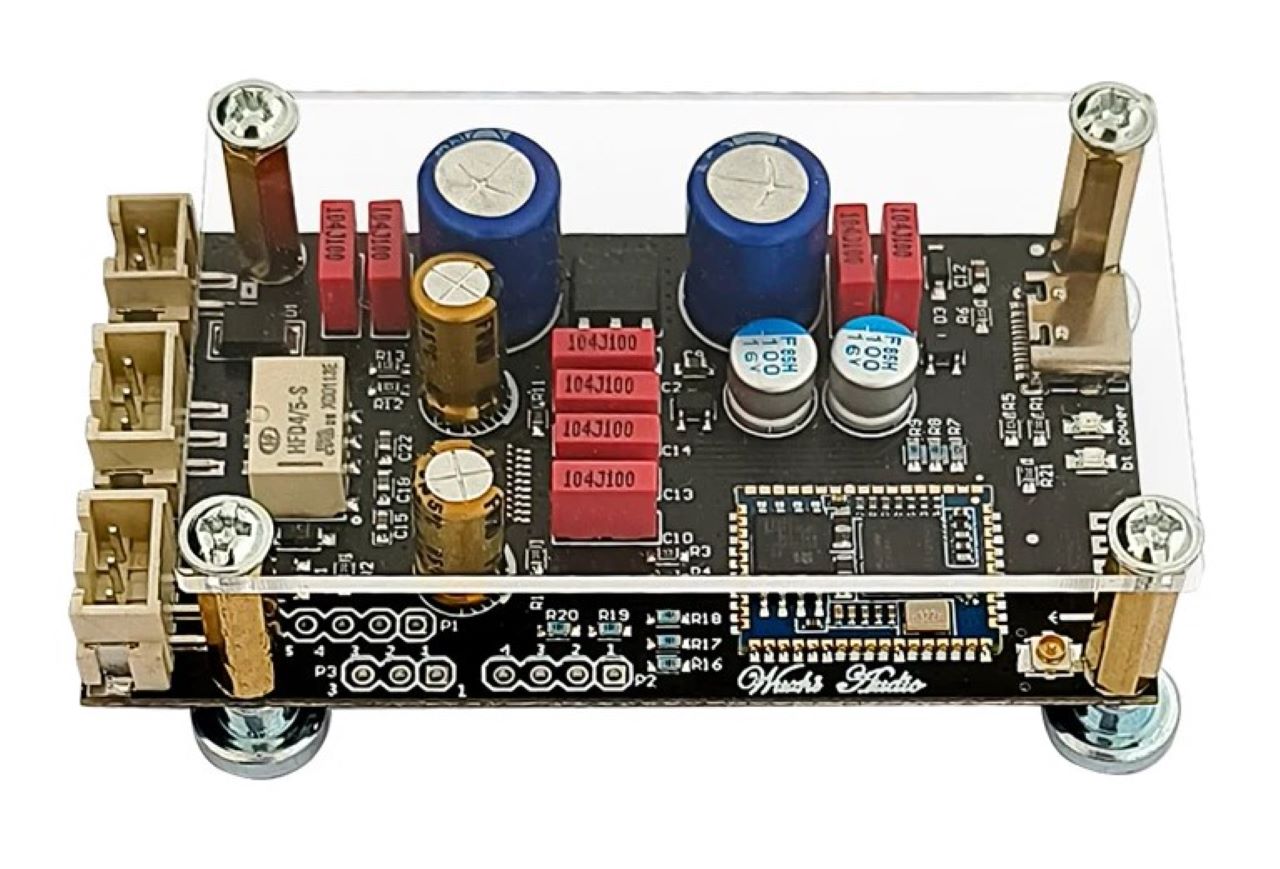

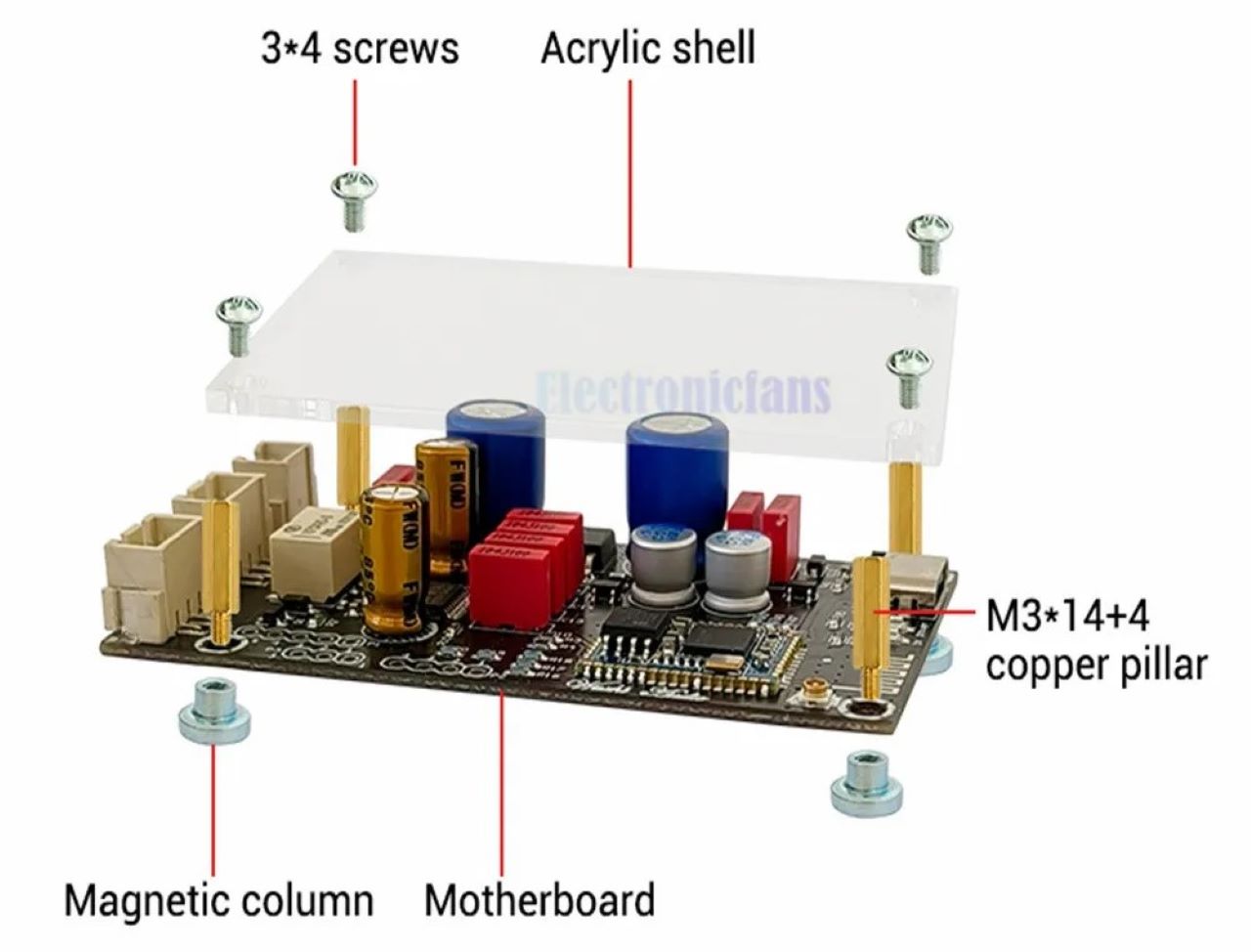

플라스틱 쉘은 직접 조립해야하며 발송물에는 USB 및 오디오 케이블이 포함되어닜지 않다.

특징:

① 온보드 안테나에서 개방상태 전송 거리가 약 50 미터이다.

     외부 안테나가 필요하지 않다.



     금속 케이스에 설치하는 경우 신호 차폐를 피하기 위해  외부 안테나를 구입해서

     IPEX 안테나 베이스에 연결해서 사용할 수 있다.



② 강력한 확장성.

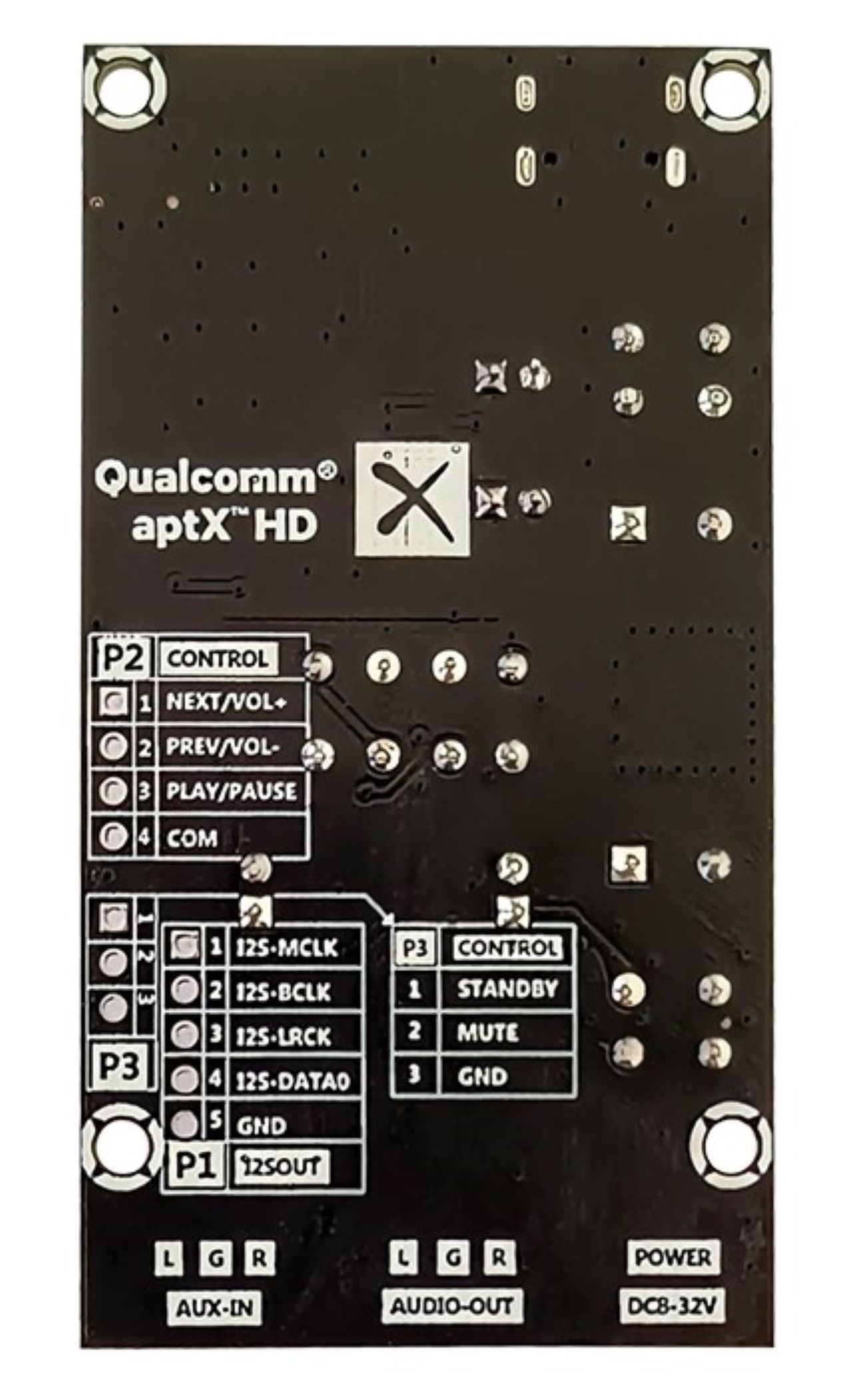

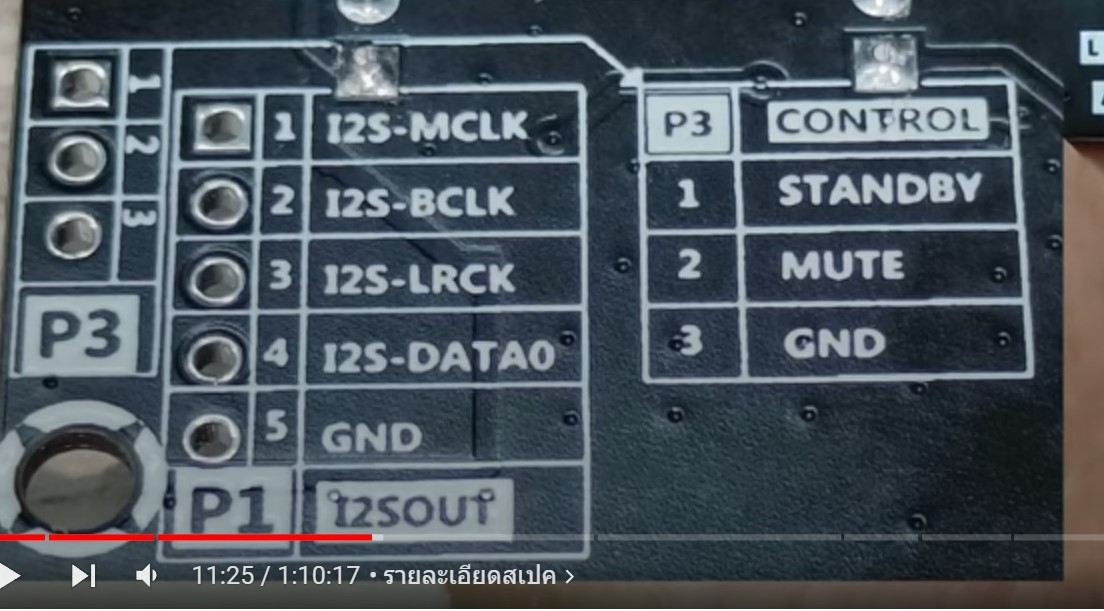

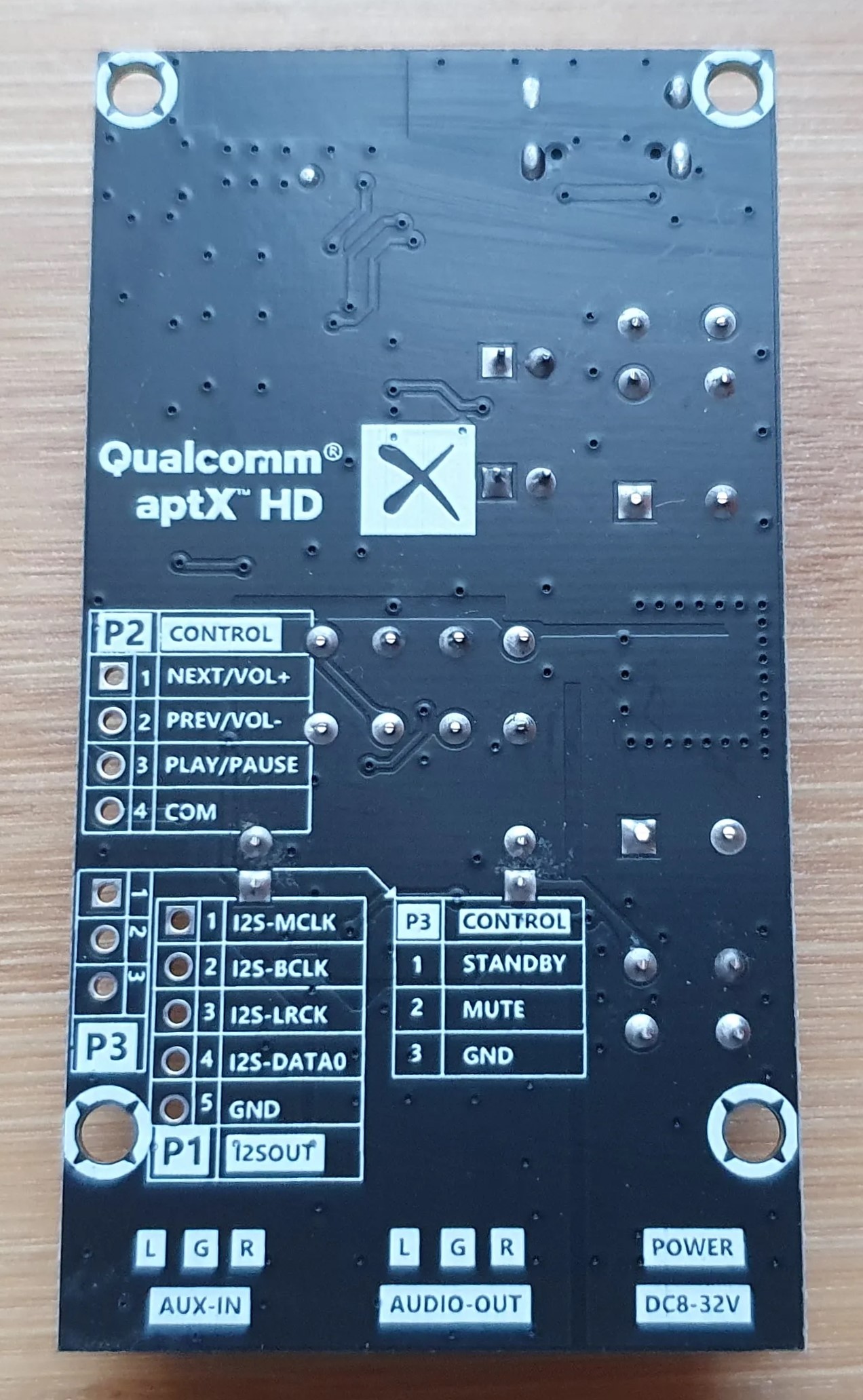

     I2S 입력 기능이있는 파워 앰프에 연결할 수있는 I2S 출력 인터페이스가 있다.

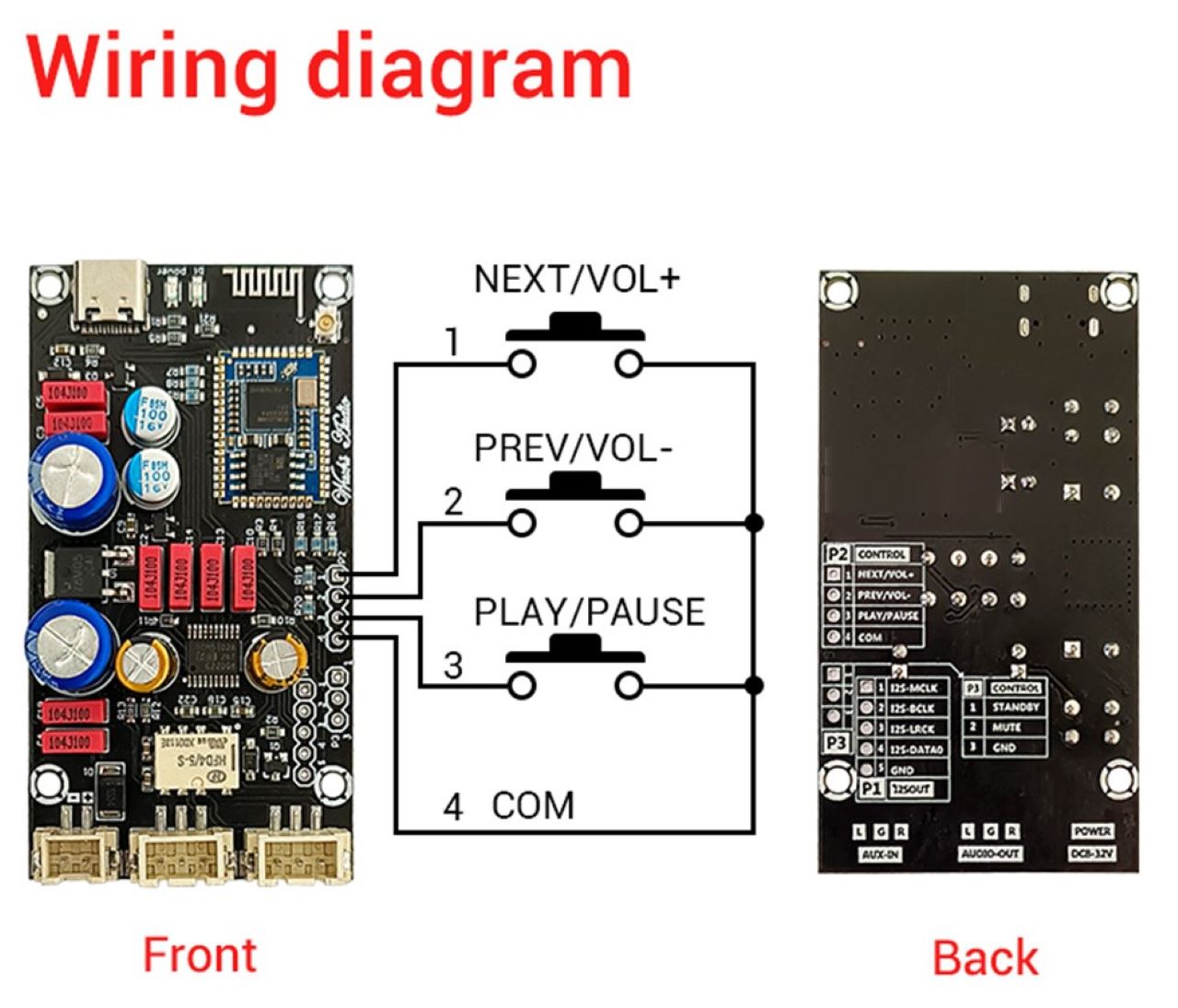

    노래 이전 / 다음 전환, 일시 정지 / 재생, 볼륨 조절이 가능한 버튼 확장 인터페이스가 있다.

    사용자가 직접 납땜을 해서 작업해 주어야 한다.



③ PC 사운드 카드 연결 또는 USB 전원 공급 장치에 사용할 수있는 TYPE-C USB 인터페이스가  있다.

     QCC5125 모델의 경우

     공식 소프트웨어를 USB를 통해 연결하여  내부 DSP에서 EQ 작업을 수행 할 수 있다.

     이작업은 소프트웨어 기반을 갖춘 숙련 된 애호가만 사용할 수 있다.

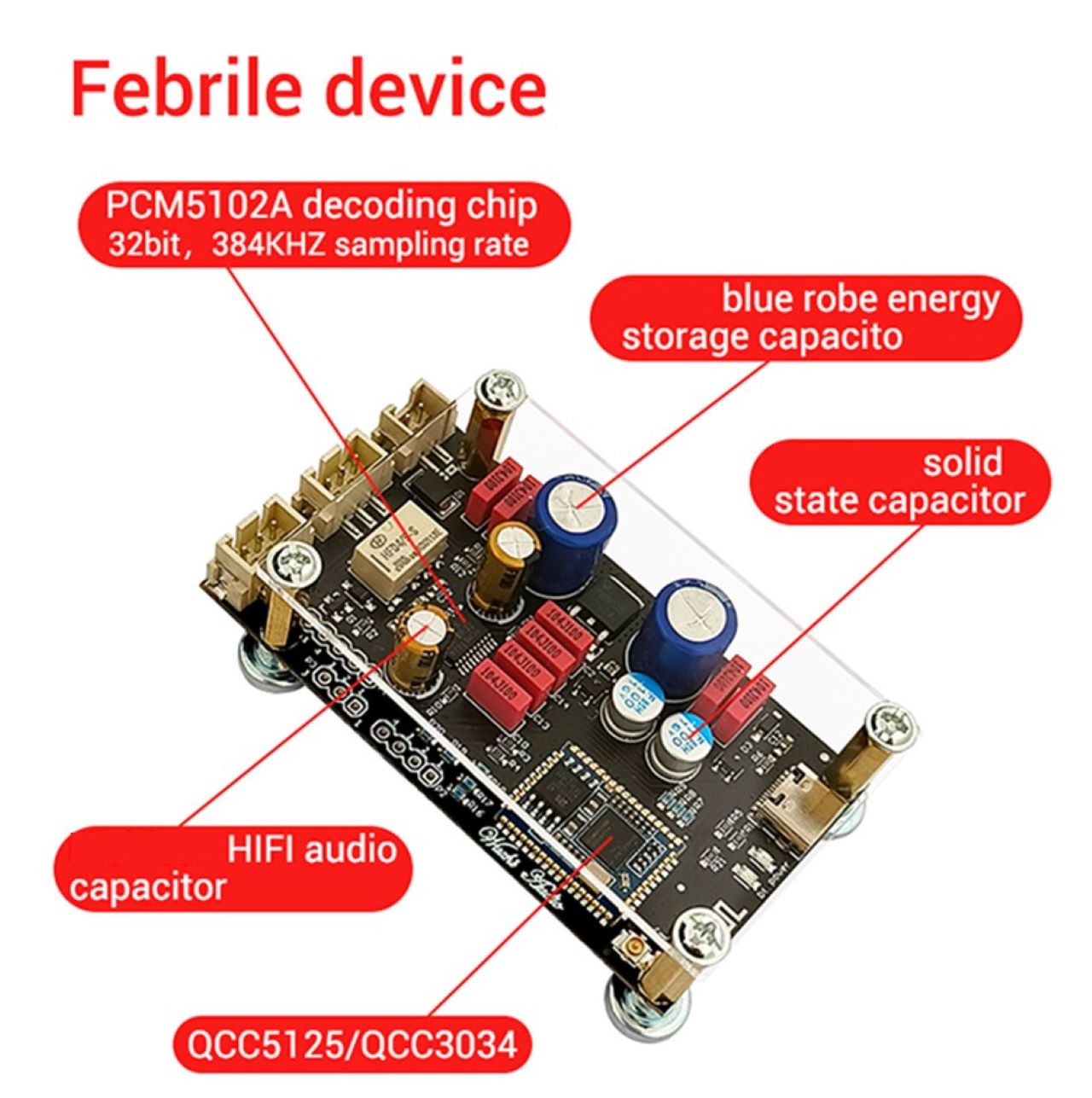

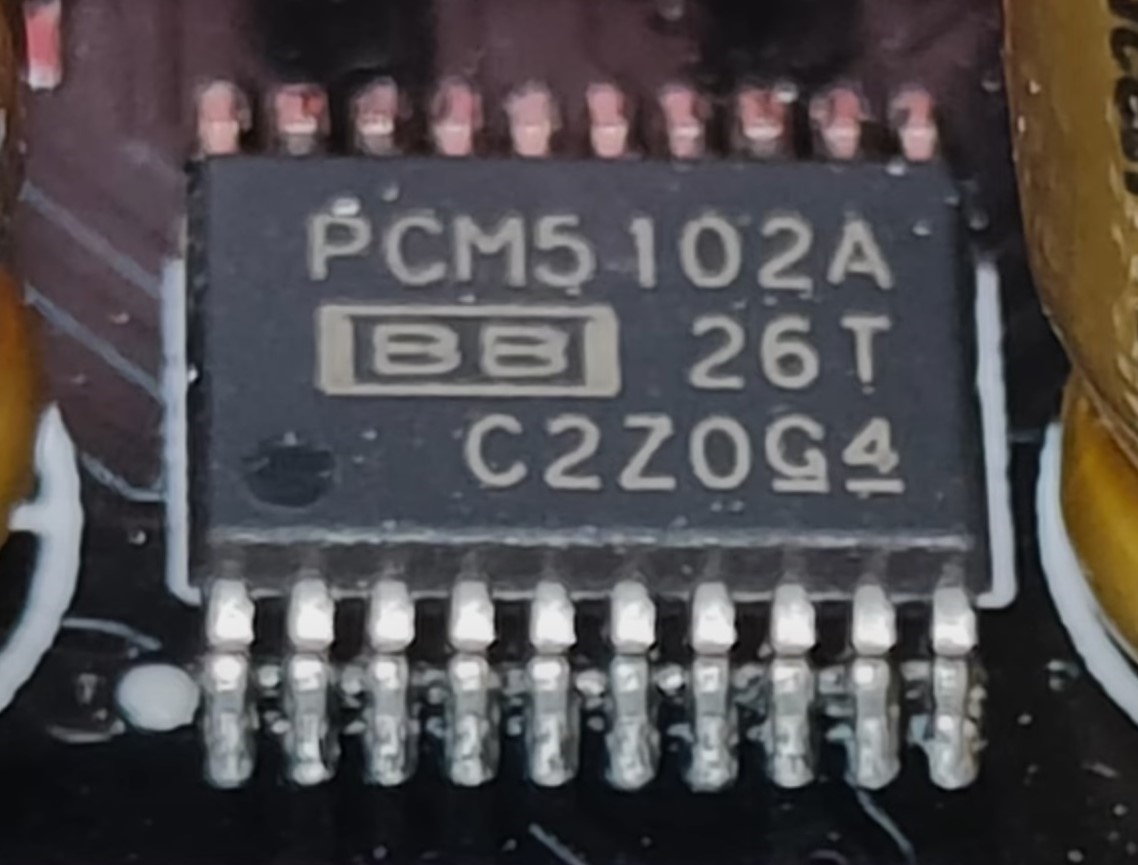

④ QCC5125/QCC3034 + PCM5102A,

    무손실 전송, 무손실 디코딩, 무손실 다이나믹 사운드 및 디테일의 완벽한 디스플레이,

    높은 주파수는 강하고 중간 주파수는 부드럽고 낮은 주파수는 강력하며 탄성이 좋다.

    고주파수, 중간 주파수  저주파수의 전반적인 품질을 향상시킨다.

    소산계수가 좋다.

     낮은 ESR로 고주파 임피던스를 감소시켜 동적 응답 속도를 증가시킨다.

    성능: 동적 112dB, 신호 대 잡음 비율 112dB, 왜곡-93dB, 비교없이 아무런 해가 없다.

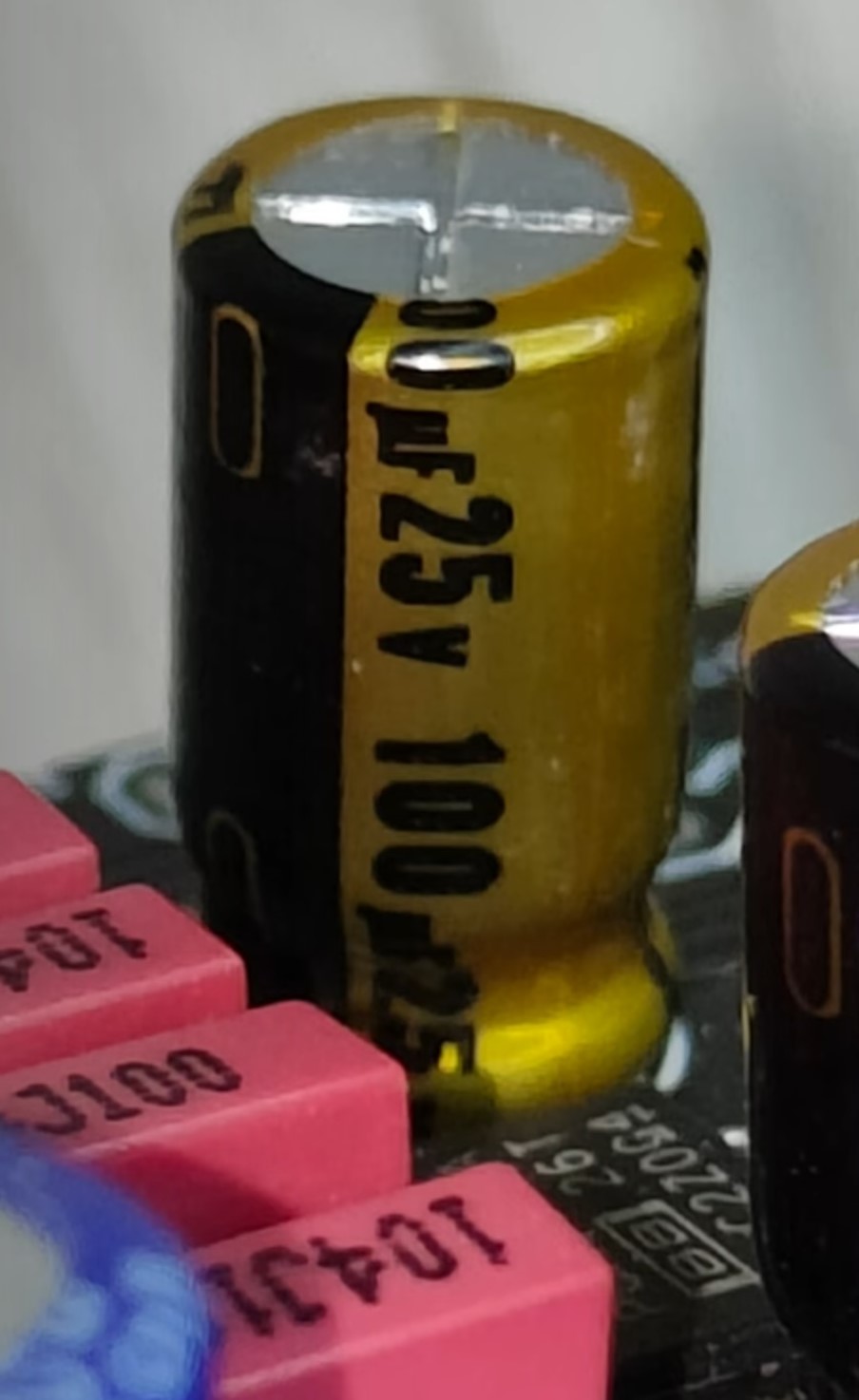

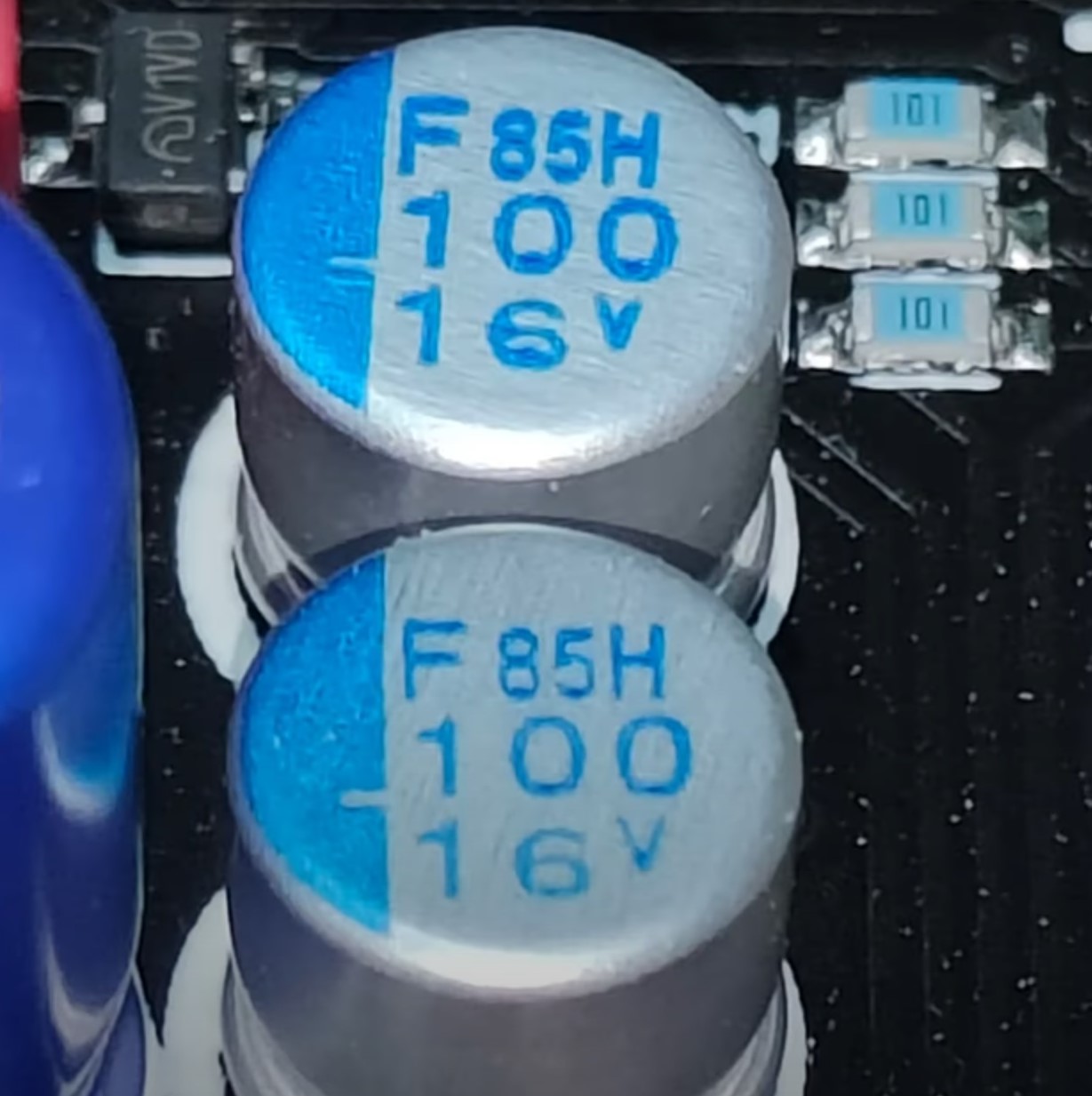

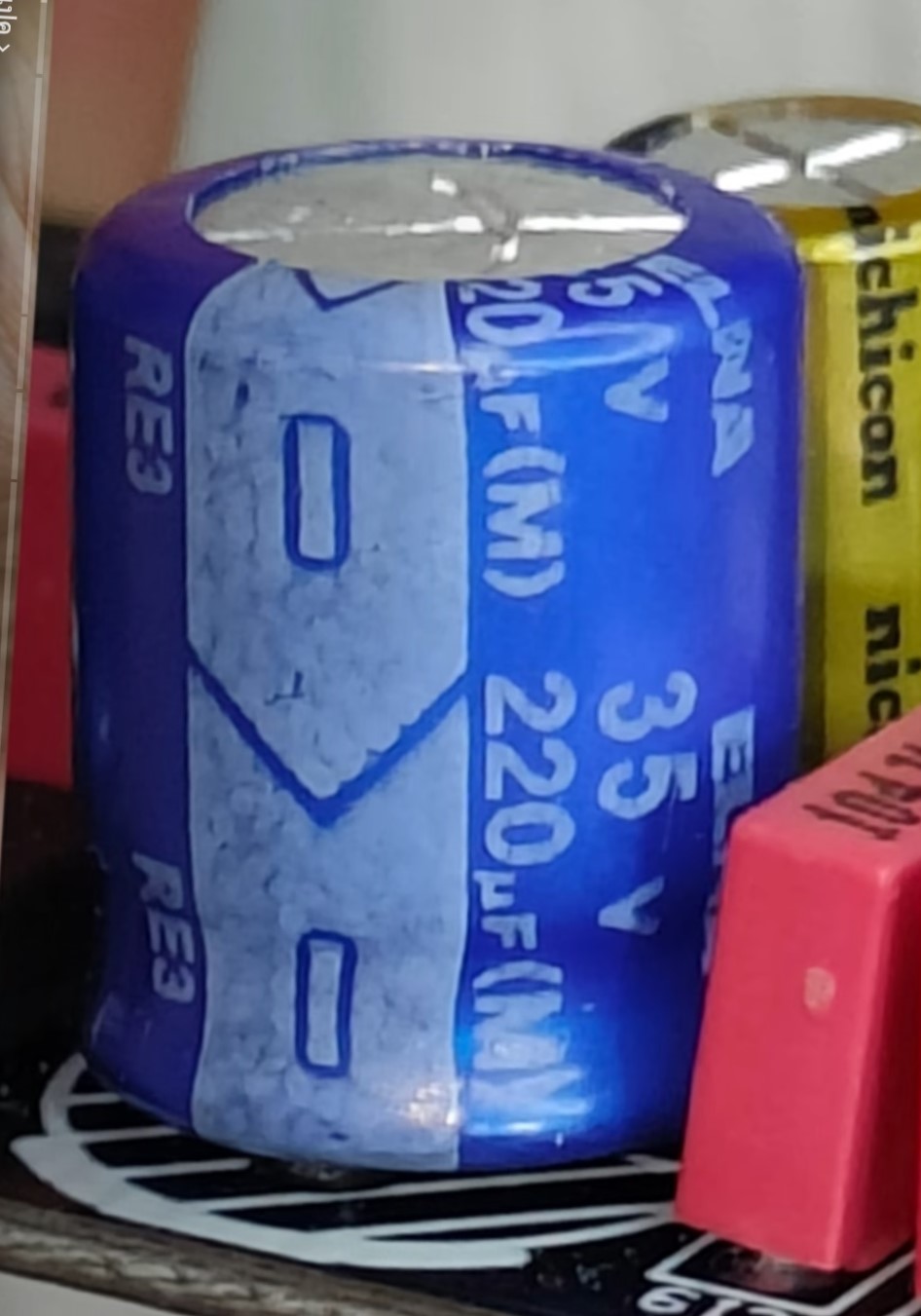

⑤ 핵심 부품은 소실 계수, 누설 전류, 리플 전류, ESR 등과 같은 매개 변수에서

     우수한 성능을 발휘하는 발열 커패시터를 사용하여 속도, 역학, 질감, 사운드의 밀도 매개 변수를 사용하고

     고주파수, 중간 주파수  저주파수의 전반적인 품질을 향상시킨다.

     온도, 전압 및 주파수가 다르면 모두 음질에 영향을 줄 수 있으며

     소산 계수가 좋으면 영향을 줄일 수 있습니다.

     커패시터의 작은 누설 전류는 노화 정도를 줄이고 수명을 연장하며 소음을 줄이며

    낮은 ESR로 고주파 임피던스를 감소시켜 동적 응답 속도를 증가시킨다.

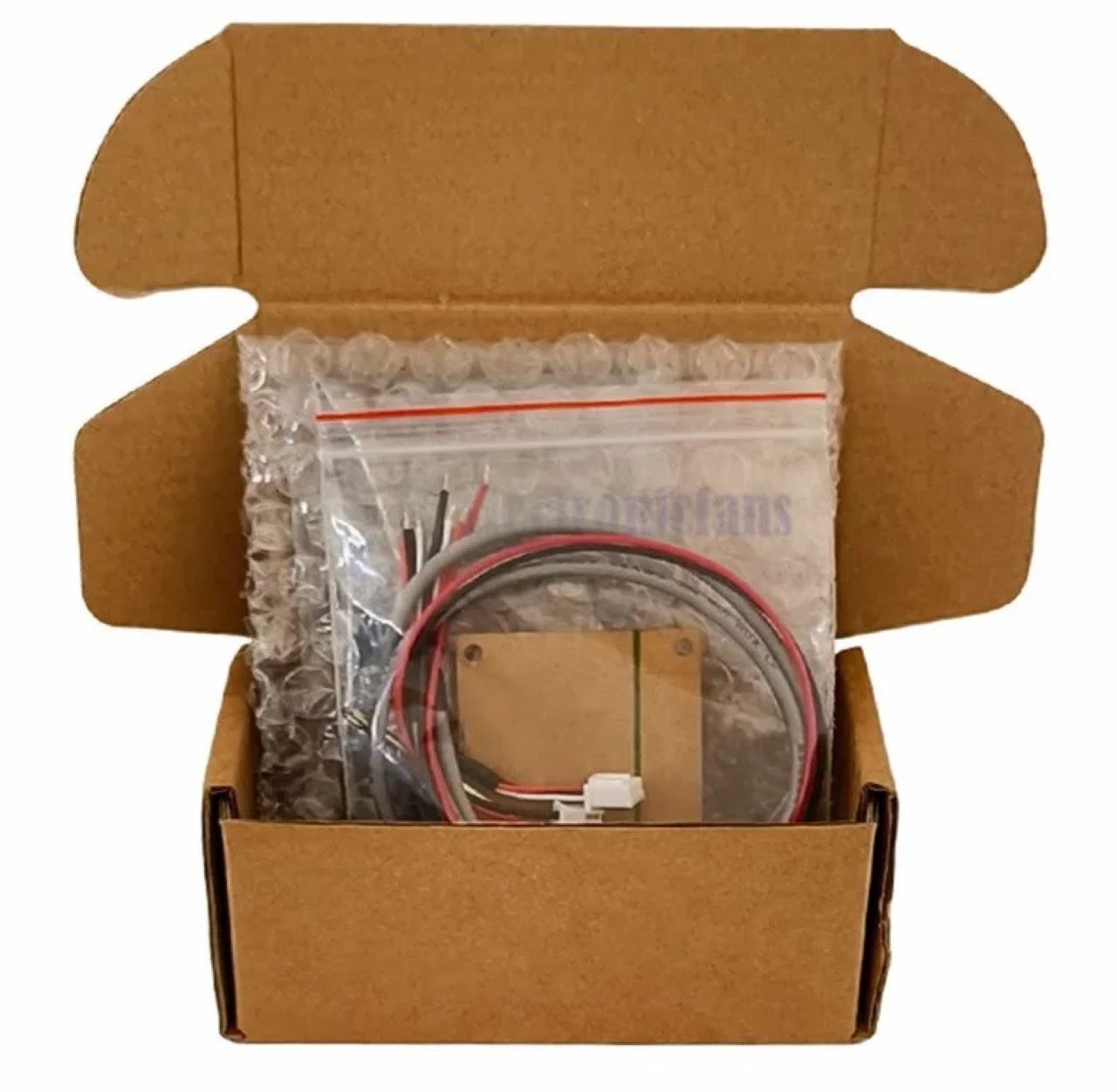

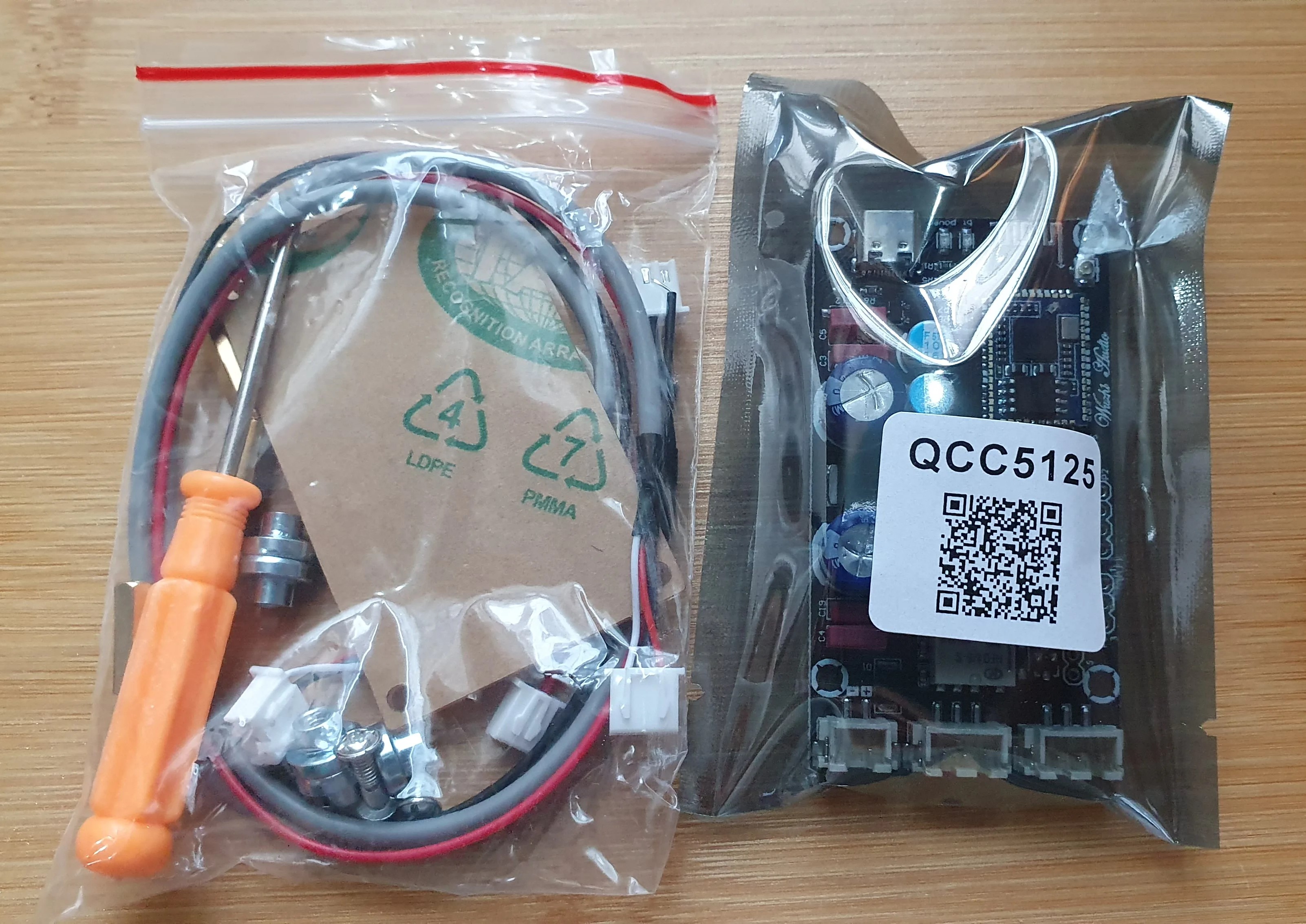

⑥ 패키지



유형: QCC5125
재질: 플라스틱 쉘
색상: 표시된 패키지 내용: 1 x 오디오 디코더 보드
