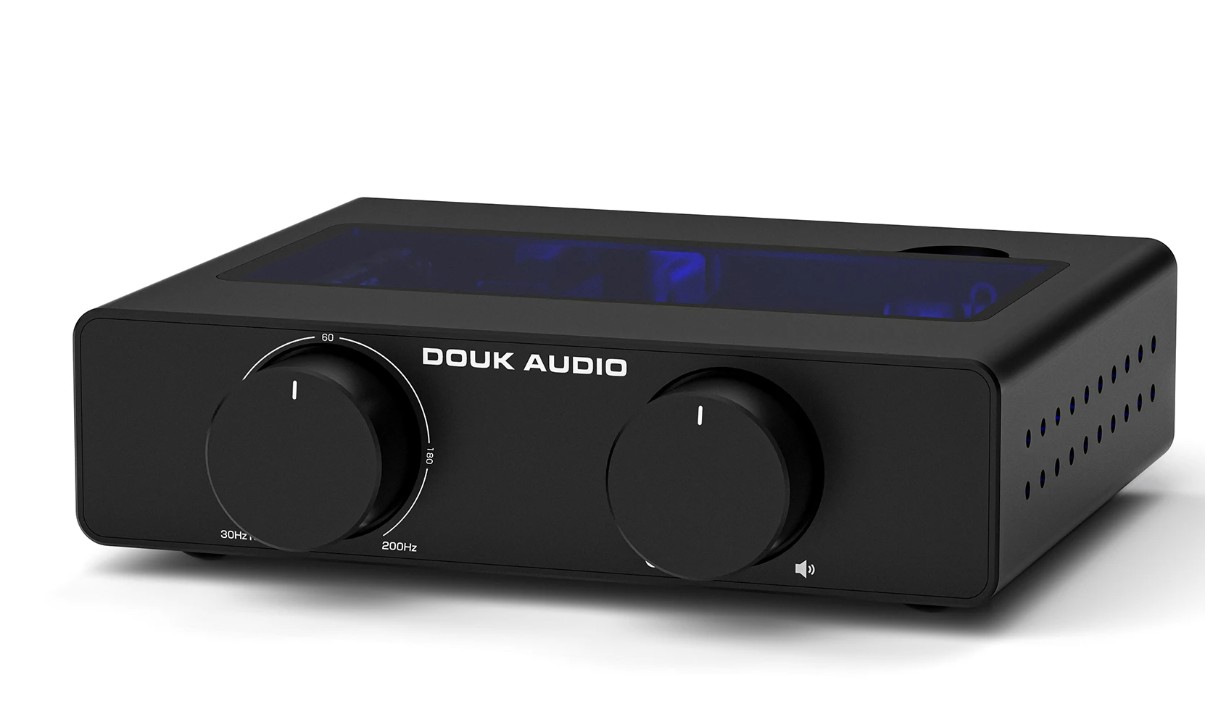

Douk Audio A5 TPA3255 스테레오 앰프 HiFi 오디오
Douk Audio A5 스테레오 앰프는 책상 위 컴퓨터 환경에 어울리는 최적의 앰프다.
사용하는 파워에 따라 다르겠지만 작은 크기에서 뿜어져 나오는 힘이 인상적이다.
작은 볼륨에서도 잡음 하나 없는 깨끗한 소리를 들을 수 있다.
Douk Audio의 A5의 진정한 매력은 하이패스 필터(HPF)에 있다.
저음역대를 깔끔하게 컷팅해주니 스피커 본연의 중고음 해상력이 확실히 살아나는 것을 느낄 수 있다.
벙벙 거리던 저음이 사라지고 단단하고 명료한 사운드가 공간을 채운다.
거기에 서브우퍼를 사용하면 차단되었던 베이스음의 풍성함이 정점을 찍는다.
30Hz부터 200Hz까지 자유롭게 조절 가능한 하이패스필터 덕분에
메인 스피커와 서브우퍼의 역할 분담이 명확해져 한결 자연스럽고 풍성한 사운드를 손쉽게 만들 수 있다.
복잡한 설정 없이 노브만 돌리면 된다.
단순히 출력만 높이는 것이 아닌 사운드를 꾸미는 즐거움을 선사하는 앰프다.
사용하는 스피커의 성향이 중고음 성향이라면
하이패스 필터를 조절해도 느낌이 크게 와닿지는 않을 것이다.
야마하 AV앰프를 사용중이라서 볼륨 크기를 비교 할 수 있는데.
Douk Audio A5에서 광고 하는 내용처럼 엄청난 사운드와 볼륨을 확장 할 수 있는 것은 아니다.
ZISHAN PD1 DAC을 연결할 경우
일단 볼륨 조절 다이얼을
야마하 AV앰프는 중간이상을 넘기기 힘들 정도로 힘이 있지만
Douk Audio A5는 기본적으로 중간 이상으로 볼륨을 놓아야 댁에서 볼륨 조절이 자유로워 진다.
액티브 프리앰프가 필요해 보인다.
그 상태에서 힘도 없으면 실망 했을텐데 스피커의 능력은 잘 발휘해 주는 것으로 보인다.
32V에서도 충분한 출력을 내준다고 리뷰가 있어서 안심했는데....???
48V10A에서도 겨우 겨우 출력을 낼정도로 많은 전력이 필요하다.
처음부터 48V10A 어댑터를 구입 한것을 칭찬한다.
스피커는 8Ω 50W(100W) 이다.
서브우퍼는 3Ω150W 12인치 액티브 서브우퍼이다.
아무런 잡음없이 파워풀한 사운드를 들을 수 있어 다행이다.
제품 사양
브랜드: Douk Audio
모델: A5

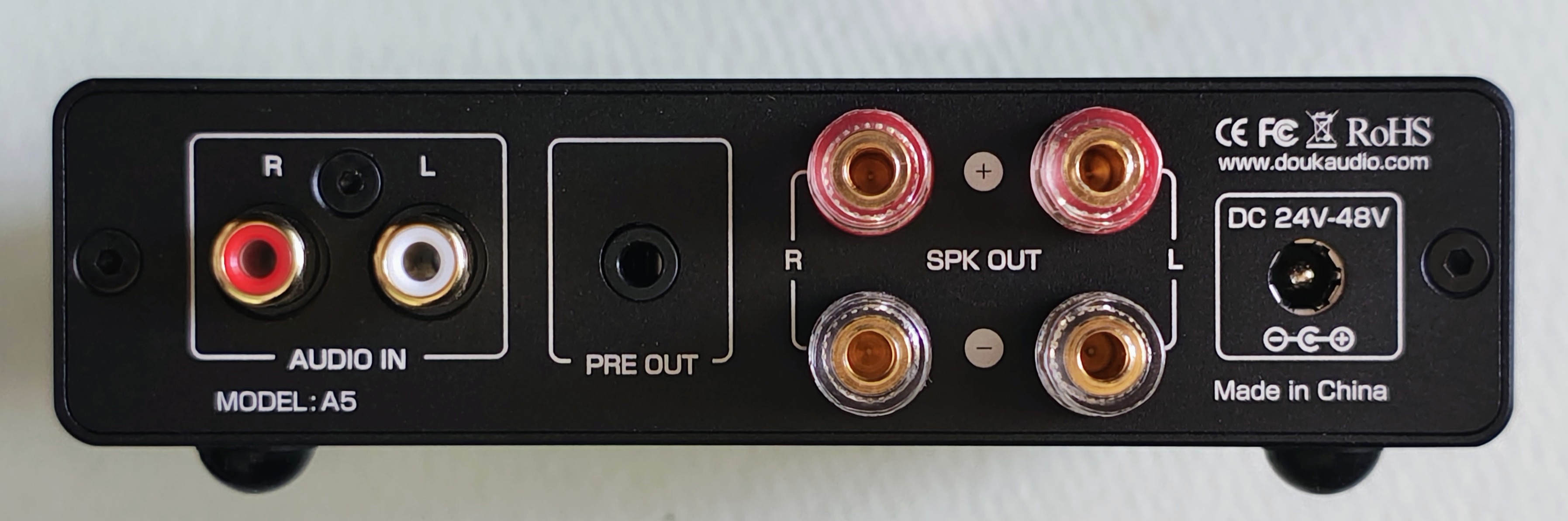

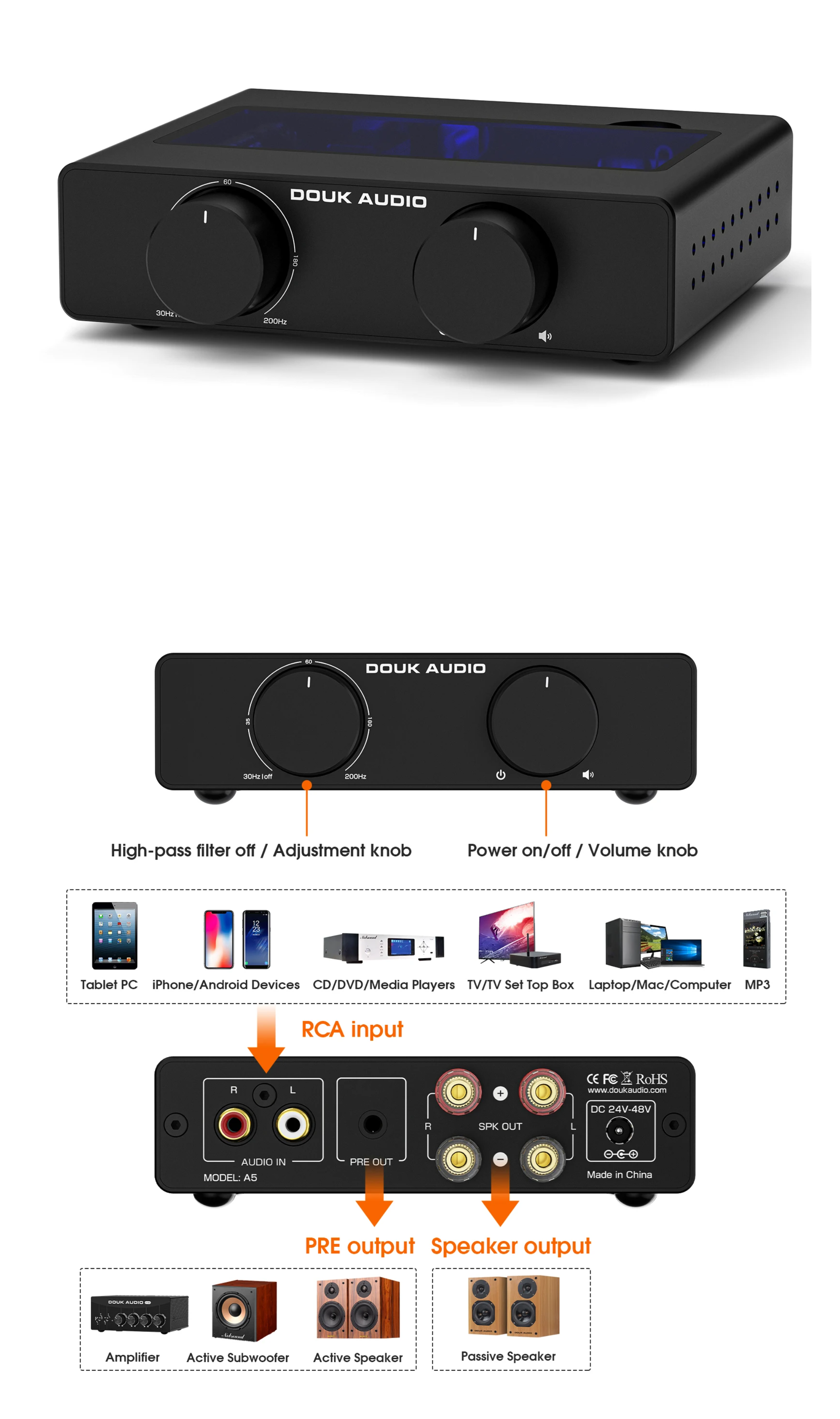

오디오 입력: 스테레오 RCA
오디오 출력: 바나나 스피커 잭/3.5mm AUX
고역 통과 필터 조정 범위: 30Hz-200Hz
최대 출력: 출력 전력: 300W*2 (4Ω)
매칭 스피커 임피던스: 4-8Ω
THD+N: 0.002%
SNR: ≥114dB
입력 감도: 2V
AUX 정격 출력 레벨: 3.7V
주파수 응답: 20Hz-20kHz (±0.7dB)
작동 전압: DC 24-48V
크기(가로*세로*높이): 95*92*50mm / 3.74*3.62*1.97
인치 포장 크기(가로*세로*높이): 265*240*65mm / 10.43*9.45*2.56
인치 순중량: 506g / 1.12lb
포장 중량: 1100g / 2.43lb
1. PFFB = '포스트 필터 피드백(Post-Filter Feedback) =
LC 필터 이후 출력 신호의 일부를 앰프의 입력으로 다시 주는 피드백 루프를 말한다.
시스템 성능을 향상하는 데 도움이 된다.
클래스 D 앰프의 단점을 개선하여 음질과 성능을 높이는 회로 기술이다
부하 의존성 해결
클래스 D 앰프는 연결된 스피커의 특성(임피던스)에 따라 주파수 응답이 변해 소리가 왜곡되는 문제가 있다.
PFFB는 출력 필터 이후의 신호를 다시 피드백하여 이 문제를 해결한다.
음질 향상
왜곡(THD)을 크게 줄이고, 스피커의 임피던스 부하 변화에 관계없이 평탄하고 정확한 원음 재생이 가능하다.
PFFB의 장점은
=> 출력 노이즈가 낮아진다.
=> THD+N 성능이 향상된다.
=> IMD 성능이 향상된다.
=> 출력 임피던스가 낮아진다.

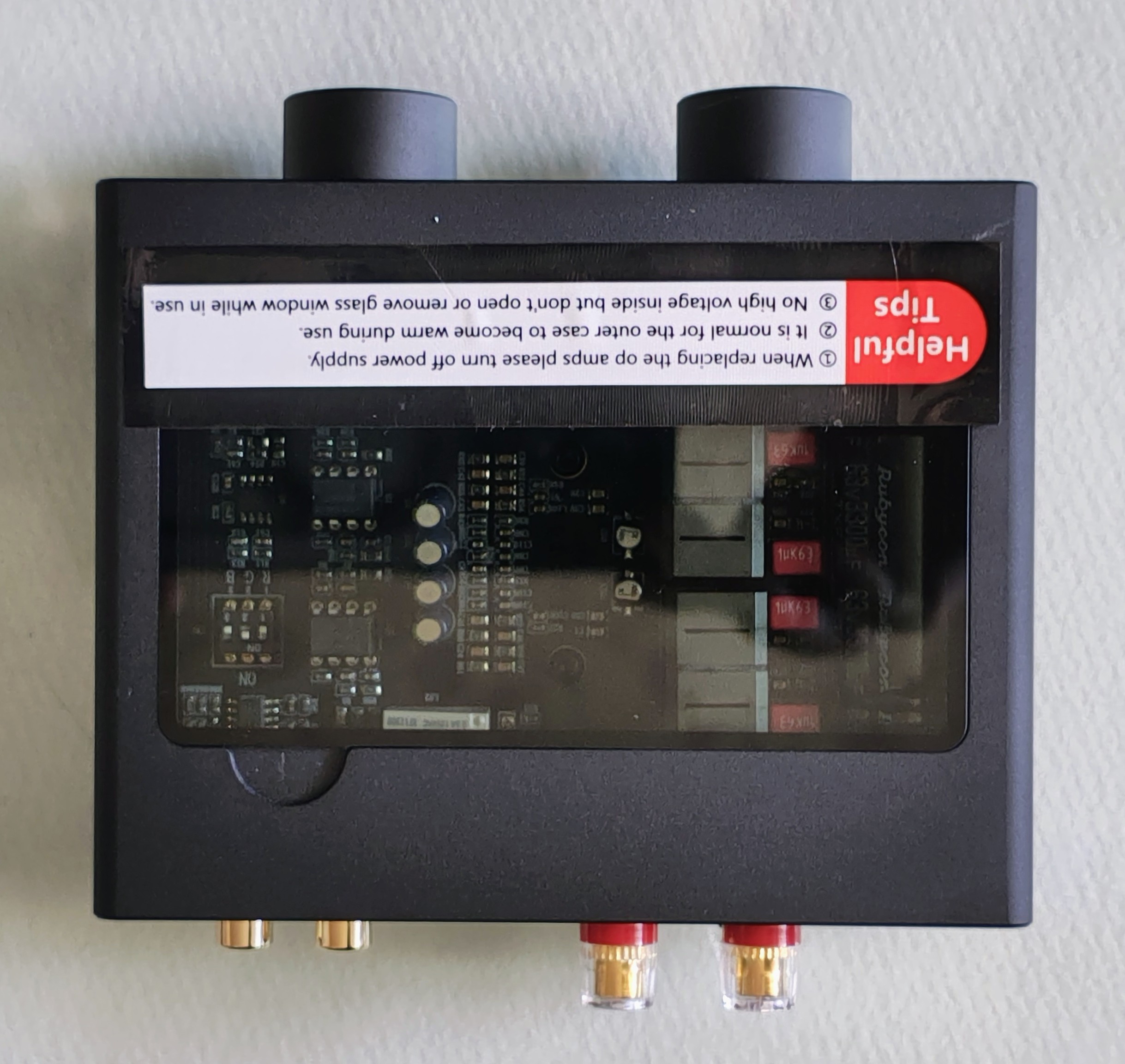

2. 상단이 강화유리로 열린 구조이다.
=> 오피앰프 교체가 쉽다.
=> 내부가 보이는 콘셉이라서 7가지 색상의 LED를 지원한다.

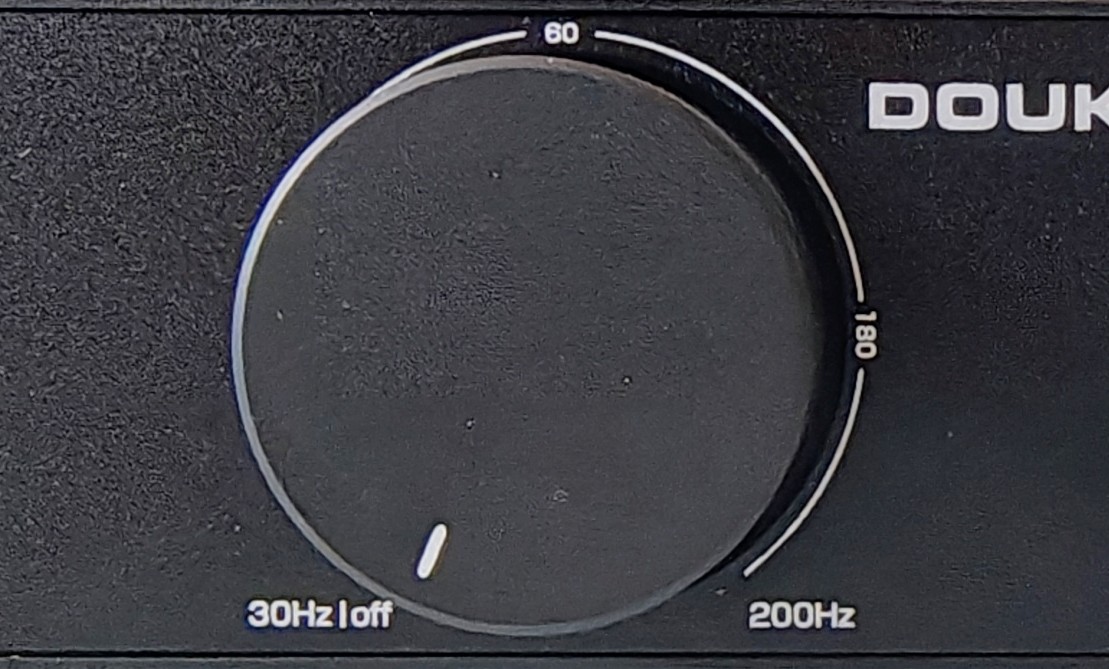

3. 하이패스 필터 기능
30Hz ~ 200Hz 범위에서 저주파수를 차단해 저주파 노이즈 간섭을 줄이고 중고역대 사운드의 선명도를 개선할 수 있다
벙벙거리던 저음이 사라지고 단단하고 명료한 사운드가 공간을 채운다.
거기에 서브우퍼를 함께 사용하면 사운드의 풍성함이 정점을 찍는다.
30Hz부터 200Hz까지 자유롭게 조절 가능한 필터 덕분에
메인 스피커와 서브우퍼의 역할 분담이 명확해져 한결 자연스럽고 풍성한 사운드를 손쉽게 만들 수 있다.
복잡한 설정 없이 직관적으로 노브만 돌리면 된다.
- 일반 톨보이 (대형 스피커): 약 30Hz ~ 20,000Hz
- 저음(베이스) 재생 능력이 뛰어나 웅장한 소리를 낸다.
- 일반 북쉘프 (소형 스피커): 약 50Hz ~ 20,000Hz
- 크기의 한계로 인해 초저역(50Hz 이하) 재생은 다소 약하지만 중고음이 명확하다.
- 서브우퍼 (저음 전용): 약 20Hz ~ 250Hz
일반 북쉘프 스피커 중 80Hz 이상에서 시작하는 스피커에 하이패스 필터 설정이 80Hz라면
아무런 의미가 없는 설정이 된다. 스피커가 실제로 내지 않는 소리까지 차단하는 셈이 된다.
그러므로 사용하는 스피커의 주파수 범위를 보고 하이패스 필터의 사용을 결정해야 한다.
서브우퍼 사용시 LPF와 HPF설정 사용방법
A5앰프의 HPF는 메인 스피커가 재생할 수 있는 최저 주파수 범위를 설정한다.

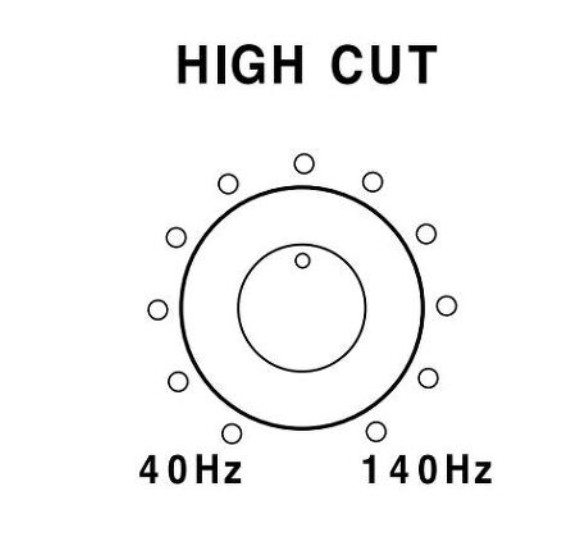

마찬가지로 서브우퍼에는 LPF 필터가 있고 서브우퍼의 최대 재생 주파수 높이를 제한한다.
서브우퍼의 LPF는 최대 볼륨으로 사용하거나 앰프의 HPF보다 약 10~20Hz 정도 높게 설정한다.
HPF를 80Hz로 설정했다면 LPF는 90Hz 이상으로 설정하면 된다.
앰프에서 하이패스 필터를 설정하는 경우 서브우퍼의 크로스오버는 최대 볼륨으로 설정해도 된다.
서브우퍼의 크로스오버 주파수는 앰프 설정값보다 높아야 한다.
서브우퍼 볼륨은 사용하는 시스템에 맞춰 가장 듣기 좋은 소리로 조절하면 된다.
- 저음은 깊지만 음질이 부족한 (일반적인 웅웅거리는 소리) 중저가 북쉘프/타워 스피커를 사용하는 사람에게 추천! 스피커의 음색을 개선하고, 스피커가 제대로 처리하지 못하는 공진을 제거해 준다. 스피커에서 차단된 저음은 서브우퍼 연결을 통해 더 좋은 음질로 감상할 수 있다. 더 좋은 앰프를 사용하는 것보다 음질 향상 효과가 훨씬 더 클 수도 있다.
- 중고가 북쉘프/타워 스피커를 가지고 있지만 저음을 즐기지 않거나 제대로 재생할 수 없는 사람이라면 이 제품이 도움이 된다.
하이패스 필터 로우패스필터

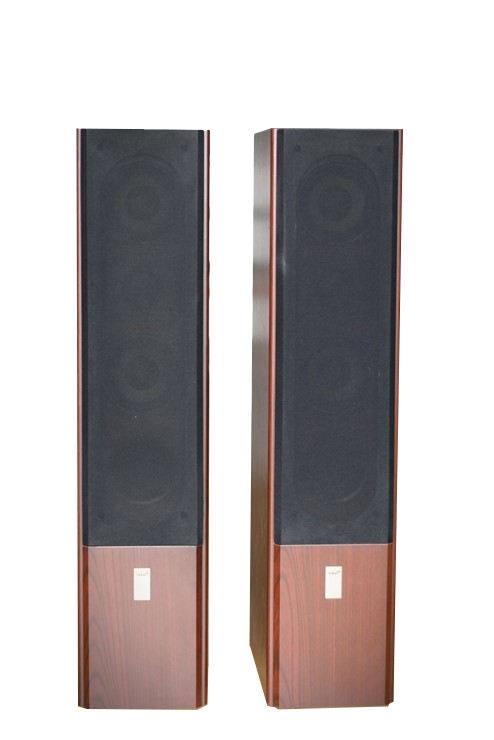

인켈 SP-800VR 인켈 SH-850AG
인켈 SP-800VR
=>6 Ω 50W(100W)
=> 중고음 성향 스피커. 저음이 거의 없다.
=> 하이패스 필터의 영향을 느끼기 힘들 정도로 저음이 거의 없다
=> 서브우퍼가 필수적으로 필요할 정도로 저음이 없다.

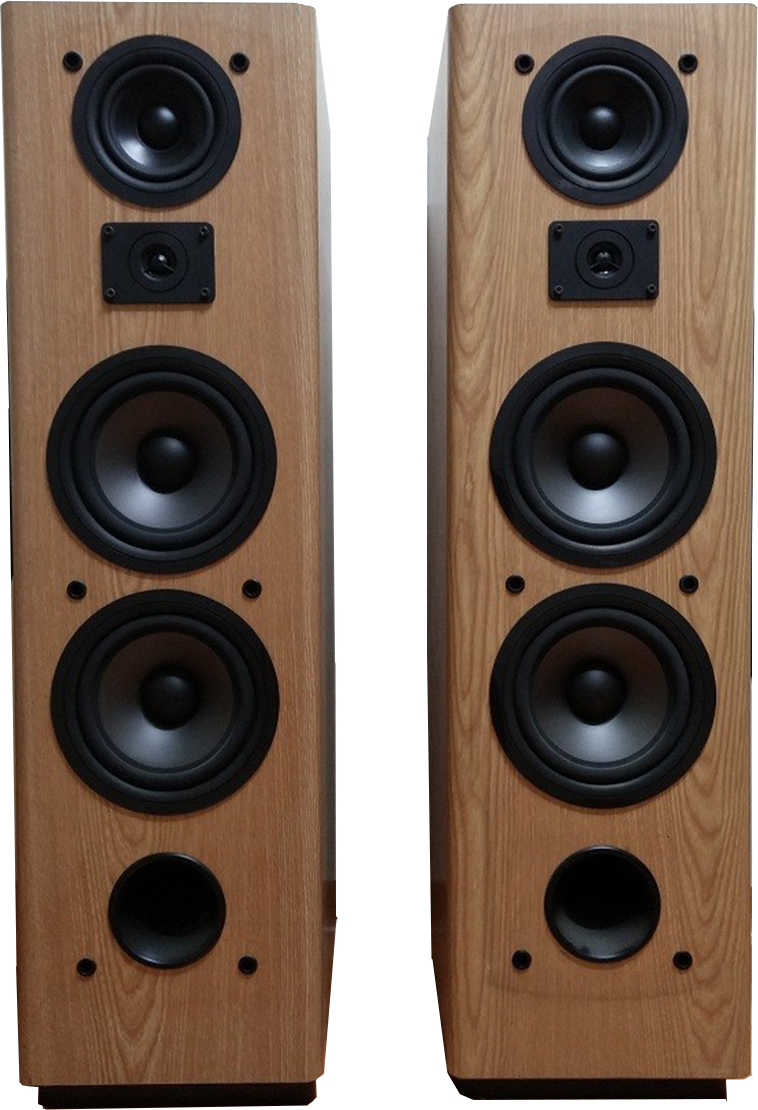

인켈 SH-850AG
=> 8 Ω 50W(100W)
=> 중고음도 잘 뽑아 주지만 강력한 저음을 뿜어주는 스피커
=> 하이패스필터 작동시 영향을 많이 받는다.-> 소리의 변화가 뚜렷하게 느껴진다.
=> 저음이 벙벙대는 현상은 거의 없어서 하이패스 필터 없이 그대로 사용해도 문제가 안될 정도이다.
=> 서브 우퍼 사용시 겹치는 저음이 많아 하이패스 필터로 조절하면 더 좋은 음향을 느낄수 있다.
=> 48V10A 아답타를 사용하면 DOUK AUDIO A5로 충분히 구동 가능하다.

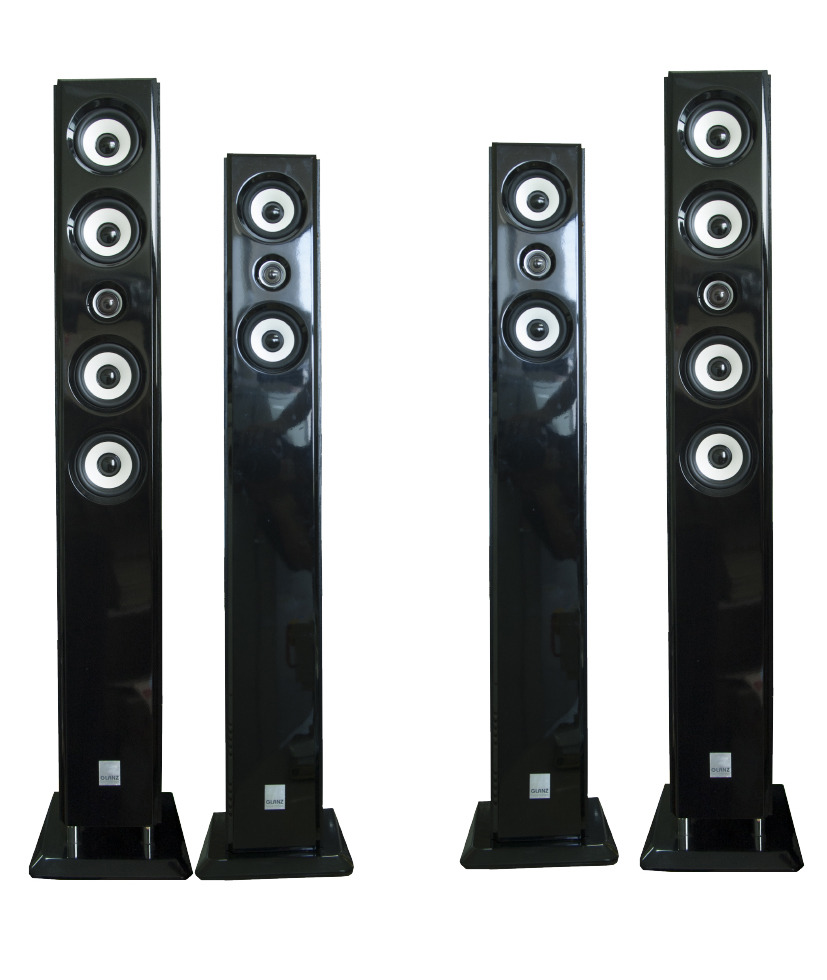

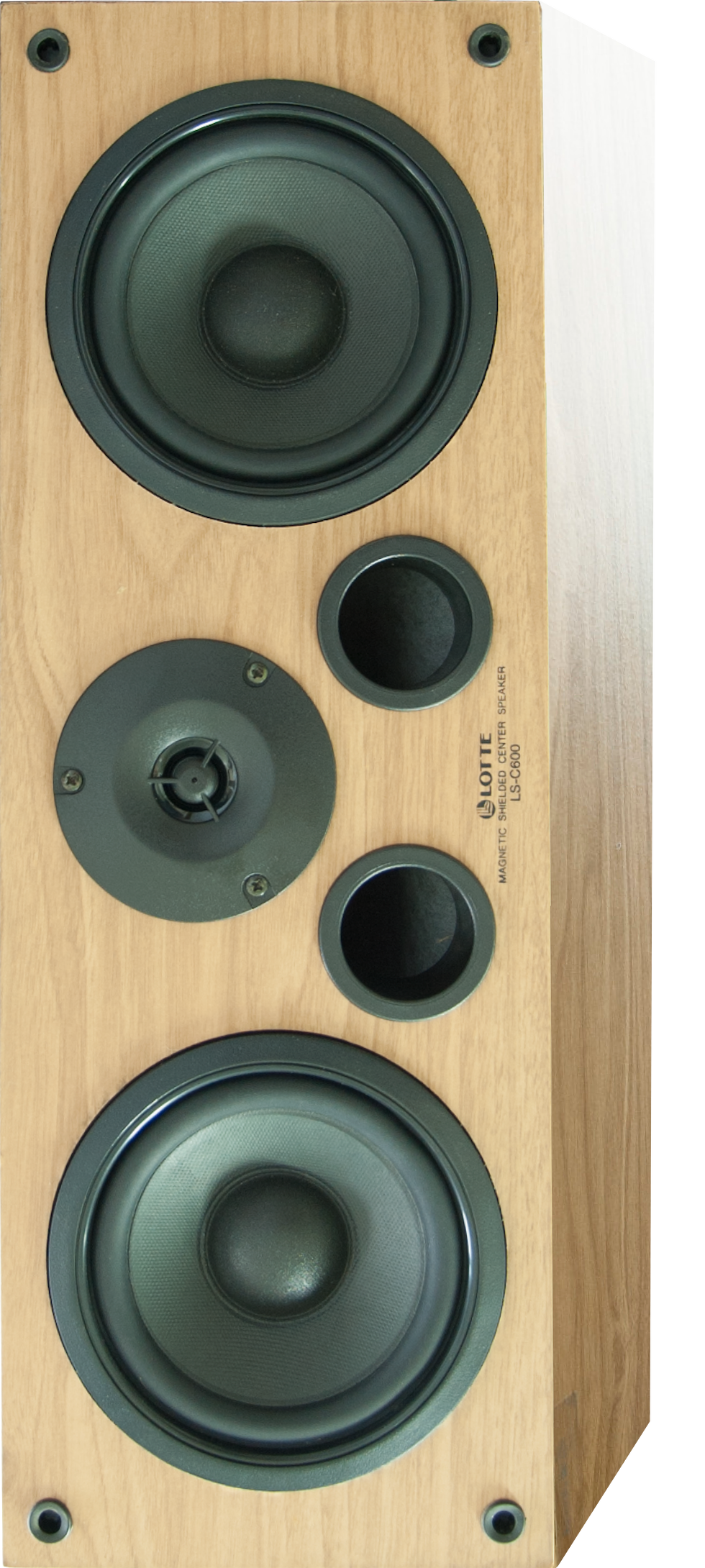

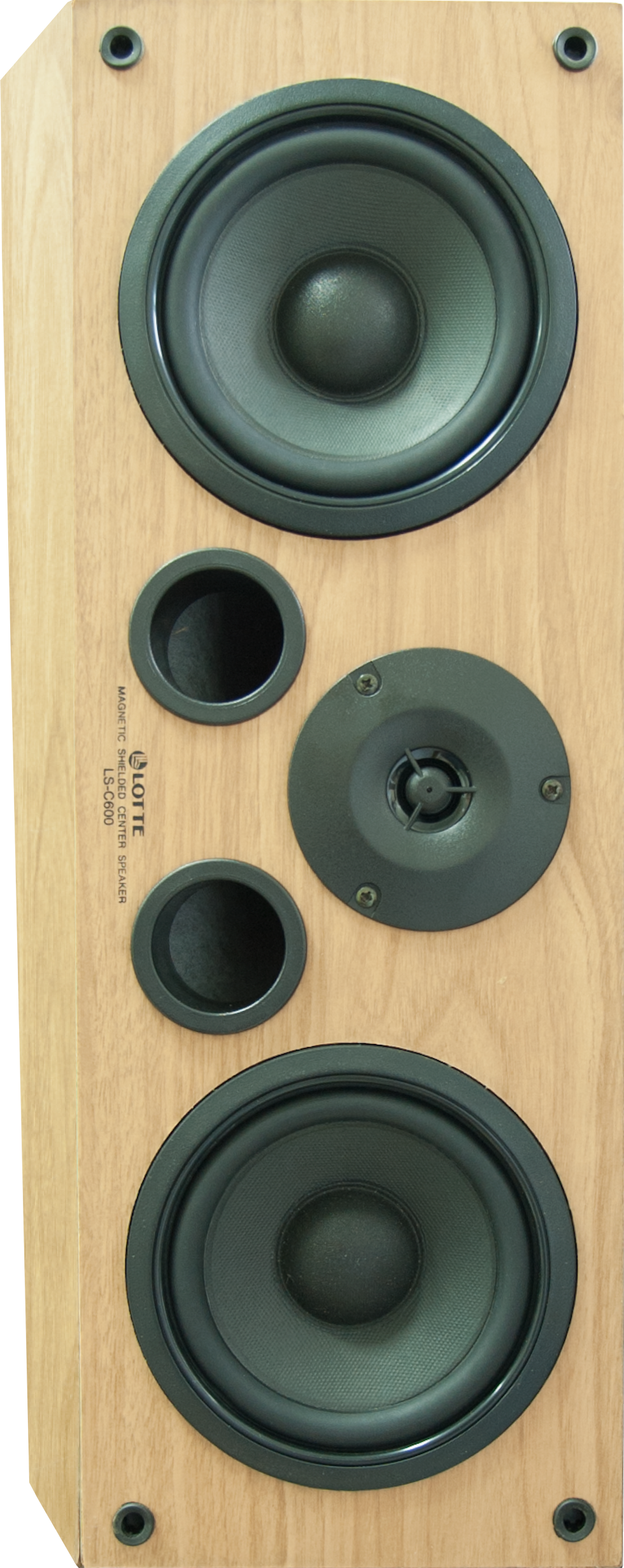

그란츠 스피커 미라클 400T 롯데 LS-C600
스피커마다 하이패스 필터 적용시 사운드가 더 좋아진다.
각 스피커마다 들리는 부자연스러운 저음을 차단하고 서브우퍼의 부드러운 저음만 들려주니
사운드의 질이한차원 업그래이드 된 기분이다.
저음이 양쪽 스피커에서 같이 들리는 거랑 서브우퍼에서만 들리는 거랑은 차이가 많이 난다.
4. 48V10A 사용
열이 많이 난다.
불량은 아니고 TPA3255 칩 앰프들 특성이라고 봐도 될 듯하다.
다만 내부적으로 방열판을 좋은 것을 사용했는지 여부에 따라 발열의 강도가 달라진다.
이 제품은 초기 리뷰용 제품은 큰방열판을 사용해서 찬사를 받았는데
판매용 제품에 사용하는 방열판은 1/4 크기로 줄여 원가를 절감했다.

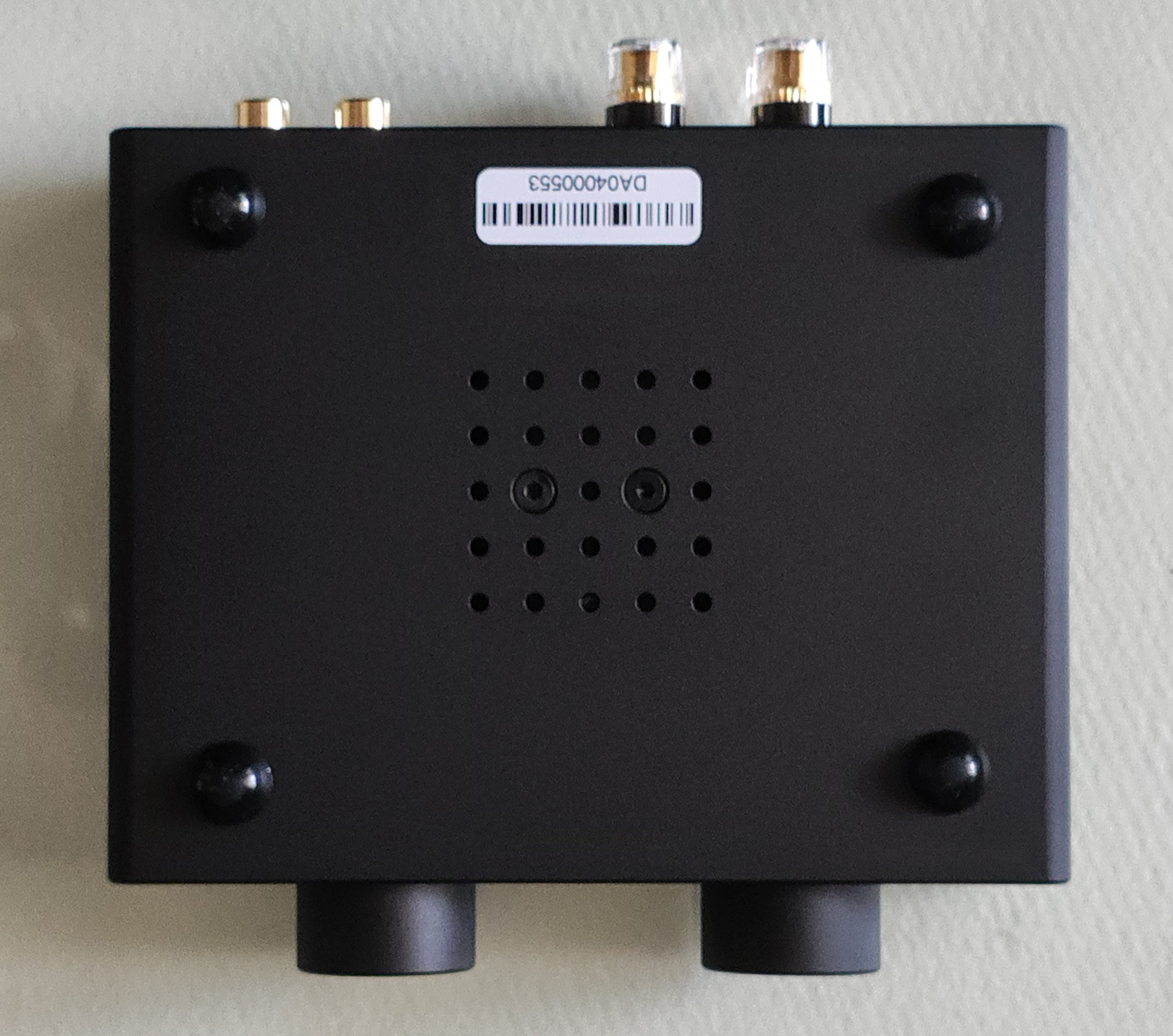

TPA3255 칩이 케이스 바닥에 장착되어 있어(케이스 자체가 방열판 역할을 함) 열 관리도 문제다.
바닥으로 열이 제대로 발산되기는 하지만 오히려 열이 위로 올라와 회로의 노후화를 촉진시킨다.
케이스를 통해 열배출을 한다고 문제가 없다고 하지만 케이스에 직접 닫는 방열판의 면적에 따라서 냉각효과도 달라진다.
케이스가 많은 열을 받는 것으로 보아 열방출은 되고 있다고 봐야겠다.
케이스 만으로는 해결하기에는 엄청난 열기가 뿜어져 나온다.
별도의 팬을 사용해서 케이스의 열기를 식혀 주는 것이 필요해 보인다.
USB 선풍기를 제품 뒤에 틀어놓고 사용한다.
뜨거웠던 A5가 미지근해졌다.

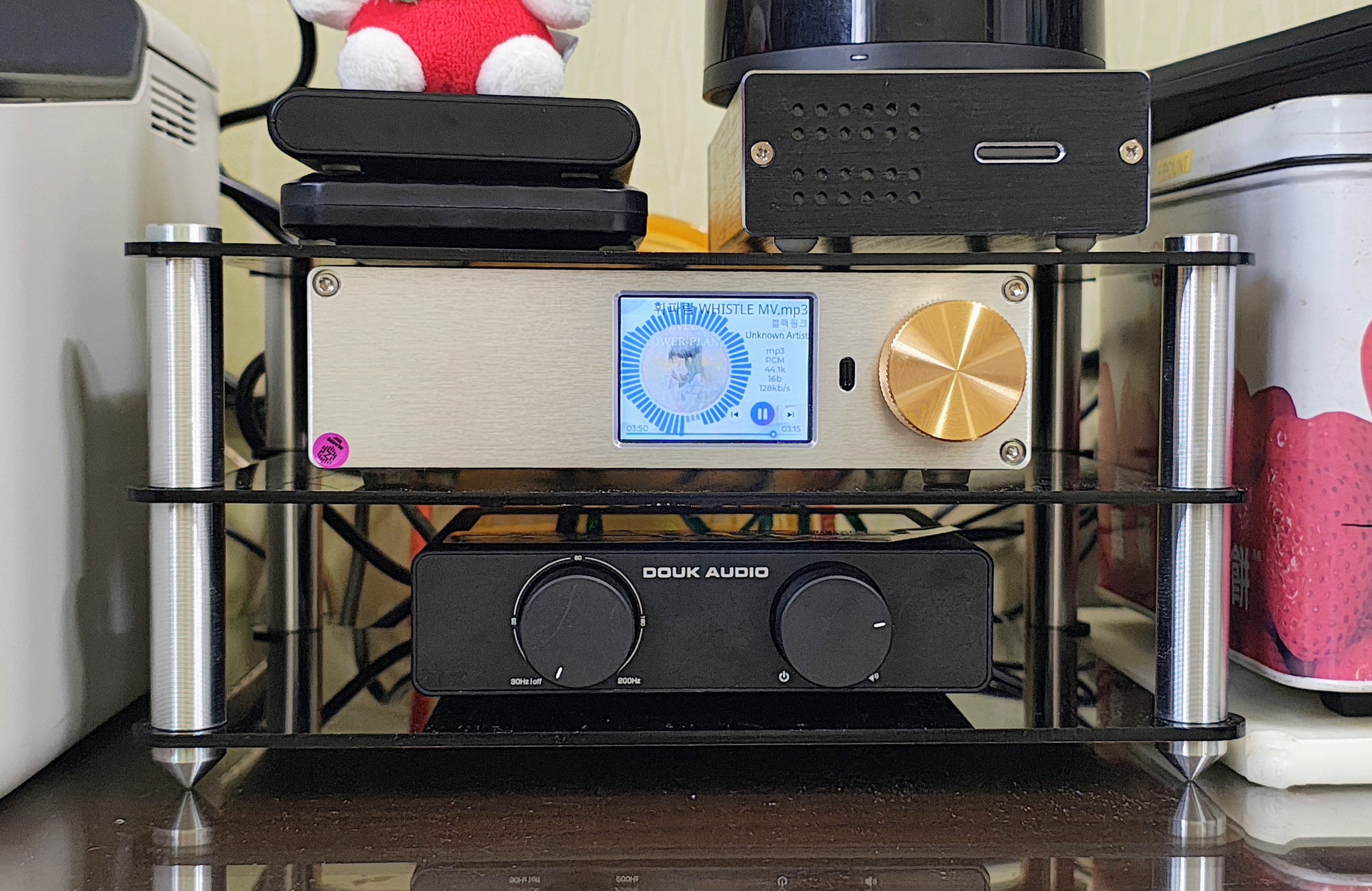

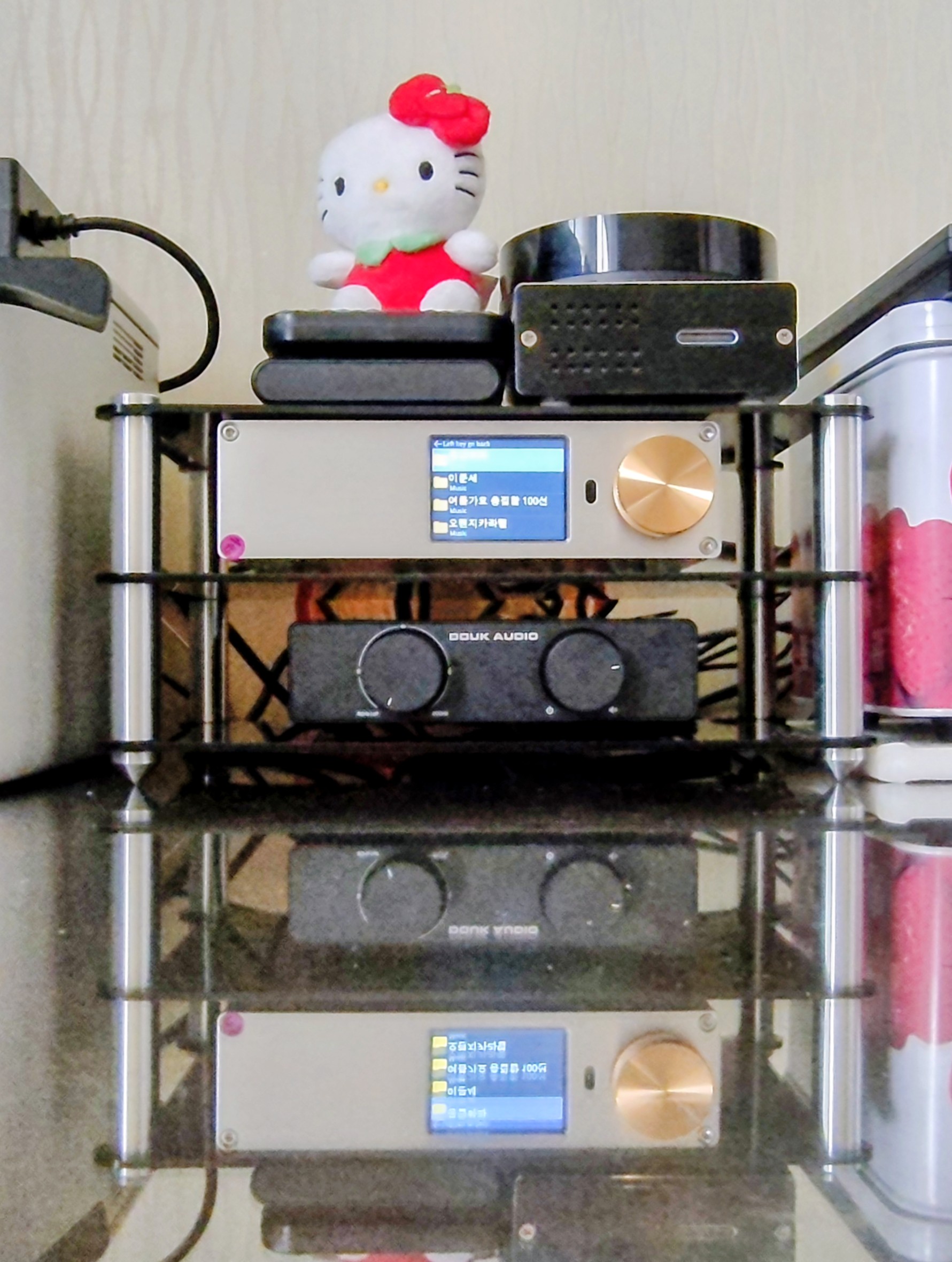

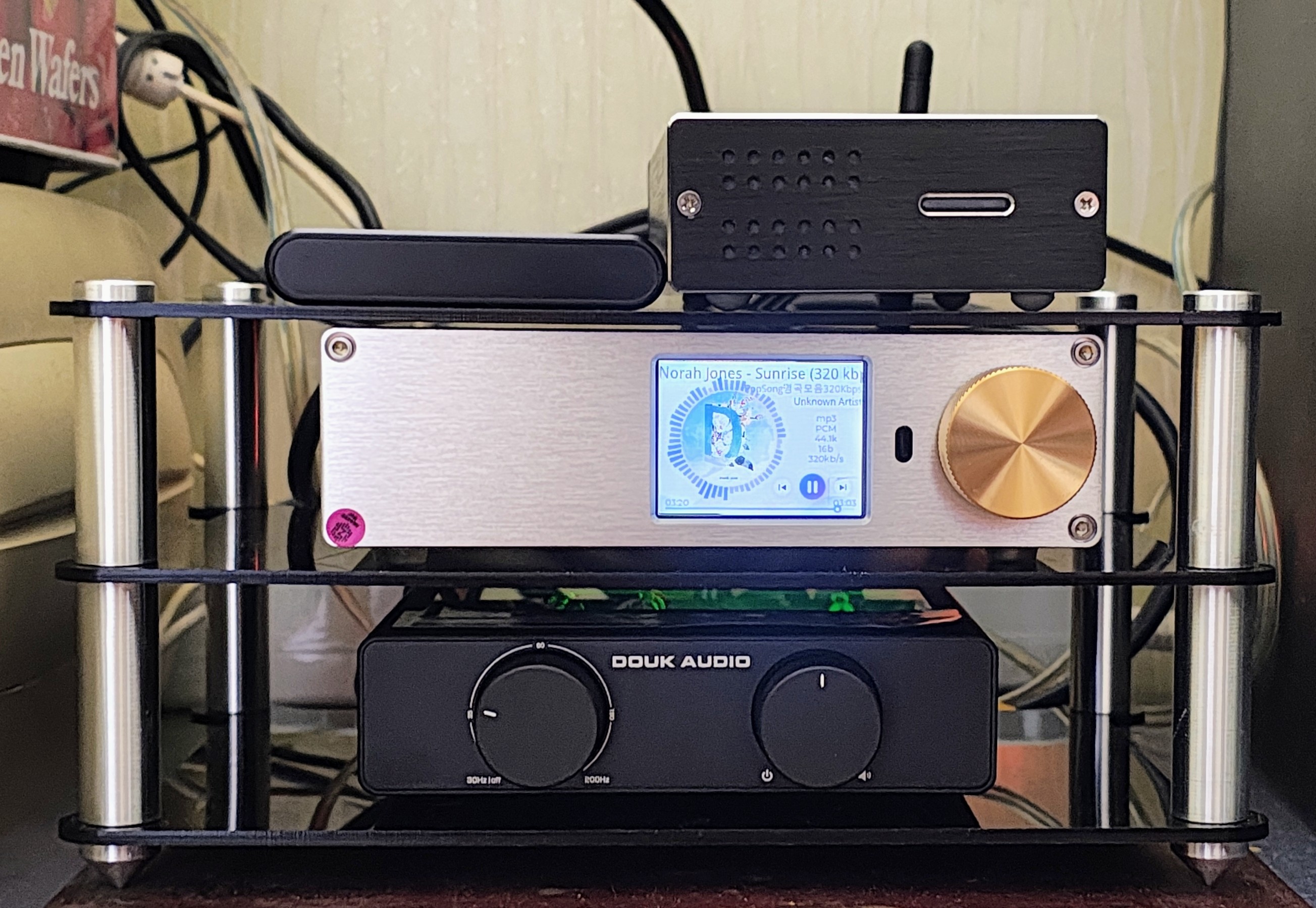

A5는 Zishan PD1 무손실 DSD 플레이어 밑에 연결해서 사용한다.
A5 앰프 감도가 낮아 Zishan PD1 DAC (RCA/3.3mm 2mV / 4.4mm 4mV)에 직접 연결하면
조용한 음악 들을 때 볼륨 부족을 느낄수 있다.
다이내믹스가 살짝 부족해 보인다.
이 앰프의 강력한 출력을 그대로 발휘하려면 액티브 프리앰프가 필요할 듯하다.
앰프 볼륨을 가급적 최대로 설정하고 DAC에서 볼륨을 조절하면 비슷한 효과가 있다.
앰프 볼륨을 중간이상으로 놓고 DAC으로 볼륨 조절하면 A5앰프의 출력을 강력하게 낼 수 있다.
48V10A 어댑터를 연결하면 더 강한 출력을 낼 수 있다.
48V10A 어댑터에 연결하면 A5의 볼륨이 엄청 커질 것으로 생각했다.
실제로 연결해 보니 볼륨향상 효과보다는 다이내믹스 사운드가 향상됨을 느낄 수 있다.
32V 5A 전원 어댑터보다 48V 5A 전원 어댑터의 다이내믹스 사운드가 크게 향상되었고,
48V 10A로 업그레이드하면 더욱더 만족스러운 다이내믹스 사운드를 들을 수 있다.
A5 앰프는 더 이상 힘없는 데스크톱 앰프처럼 들리지 않고,
다이내믹하고 생동감 넘치는 균형 잡힌 사운드를 내는 앰프처럼 들린다.
========================================================
귀로 들리는 같은 볼륨에서 다이내믹스 사운드의 중요성
다이내믹스가 뛰어난 오디오나 스피커는 소리를 빠르고 정확하게 재생하여 음악에 생동감과 입체감을 부여한다.
반대로 다이내믹스가 부족한 기기는 큰 소리에 묻혀 작은 소리가 들리지 않거나,
음악이 전반적으로 밋밋하고 답답하게 느껴지는 현상이 발생한다
========================================================
5. OP앰프 교체
기본으로 장착된 OP-AMP는 NE5532이다.
=> NE5532는 일반적으로 8핀 딥(DIP-8) 타입이다.
구매 시 동일한 패키지를 선택해야 PCB에 장착할 수 있다.
저잡음 오디오 프리앰프 및 서보 회로에 널리 사용되는 듀얼 연산 증폭기(Op-Amp)이다
NE5532 N5532 SOP-8 SMD Dual Low Noise Op-Amp TI IC 가 3개 사용되었다.
NE5532 두 개는 교체가 가능한 소켓 형태이고 N5532는 보드에 납땜되어 있다.
한 개는 소켓 형태로 왜 안 만들었는지는 알 수가 없다.
주의사항: 오피앰프를 교체할 때는 회로의 전압 범위(정상 작동 전압)를 반드시 확인해야 한다.
정품과 가짜 복제 제품이 있으니 사용자 평이 많은 제품과 평이 좋은 제품 중에서 선택해야 실패하지 않는다.
평점이 낮은 사용자의 합리적인 의견을 참조하면 된다.
추천하고 싶은 듀얼 OP-AMP
https://december.tistory.com/429037
Zishan PD1 (DAC)과 Douk Audio A5(앰프) +서브우퍼 조합에서
OP-AMP
Zishan PD1+Douk Audio A5+SUB우퍼 조합에서 OP-AMP
Zishan PD1 (DAC)+ Douk Audio A5(앰프) +SUB우퍼 조합에서 OP-AMP 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆
december.tistory.com
지산 PD1(DAC) - Douk Audio A5(앰프) 조합으로 사용할 경우 OP-AMP 조함
🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆
지산 PD1(DAC)과 Douk Audio A5 앰프 조합에 어울리는 OP-AMP 조합
🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵
🏆 내 취향은 클래식, 재즈, 여성 보컬이며 정교한 입체감과 맑고 투명함을 원한다
지산 PD1(DAC) - OPA2891 OP-AMP 3EA
Douk Audio A5 - OPA1656 2EA
👉무대가 확 넓어지며 하이파이 오디오 특유의 쾌감을 극대화해 준다.
OPA2891과 OPA1656이 만나면 그야말로 ‘해상력의 끝판왕’이 된다.
클래식 대편성이나 재즈 연주곡을 들을 때 악기 분리도가 경이로운 수준까지 올라가지만,
가요나 팝을 들을 때는 소리가 살짝 건조하거나 얇게 느껴질 수 있다.
🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵
🏆 내 취향은 가요, 팝, 락이며 보컬이 진하고 저음이 묵직했으면 좋겠다
지산 PD1(DAC) - OPA2891 OP-AMP 3EA
Douk Audio A5 - OPA1612 (듀얼 변환 제품) 2EA
👉 중역의 질감과 타격감이 살아나 스피커 듣는 맛이 가장 좋다.
OPA2891의 차갑고 정밀한 신호에 OPA1612의 낙낙한 힘과 무게감을 더해준다.
스피커로 들을 때 보컬의 목소리가 알차고 베이스가 묵직해져 가장 올라운더로 추천하는 조합이다.
🏆 내 취향은 클래식, 재즈, 여성 보컬이며 정교한 입체감과 맑고 투명함을 원한다
지산 PD1(DAC) - OPA2891 OP-AMP 3EA
Douk Audio A5 - LME49860 2EA
👉 이 라인업 중 가장 고전압을 지원하며, 무대가 확 넓어지며 하이파이 오디오 특유의 쾌감을 극대화해 준다.
음의 강약 조절(다이내믹스) 표현과 헤드룸(소리의 여유 공간)이 가장 뛰어나다.
중고역대가 아주 시원하고 맑게 개방된다.
OPA2891이 밀어주는 정밀한 소리를 왜곡 없이 아날로그적으로 매끄럽게 다듬어 스피커로 뿜어내 준다.
🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆
지산 PD1 (DAC) - OPA1612 (또는 OPA2107) 3EA
고음의 디테일과 해상력을 극한으로 끌어올려 소리를 맑게 만듦
Douk Audio A5 (앰프) - LM4562 / LME49720 / LME49860 (또는 MUSES 01) 2EA
음색을 투명하고 시원하게 뻗어주며 배경을 정숙하게 정리
🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆
서브우퍼 사용 시 추천 조합=================================
질감&올라운더
지산 PD1 (DAC) - MUSES 02 (MUSE 8820) 3EA
Douk Audio A5 (앰프) - LM4562 / LME49720 / LME49860 2EA
=> DAC에서 고급스러운 보컬과 잔향을 만들고,
앰프에서 이를 깨끗하고 힘 있게 밀어주는 가장 정석적이고 실패 없는 하이파이 조합이다.
단단한 저음 & 팝 / 락
지산 PD1 (DAC) - OPA2604 3EA
Douk Audio A5 (앰프) - MUSES 8820 (MUSE 02) 2EA
=> 전체적으로 소리가 따뜻해지고 저역의 펀치감과 풍성함이 살아난다.
다소 쏘는 고음이 피로하게 느끼던 사람들에게 편안한 아날로그 사운드를 제공한다.
🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆

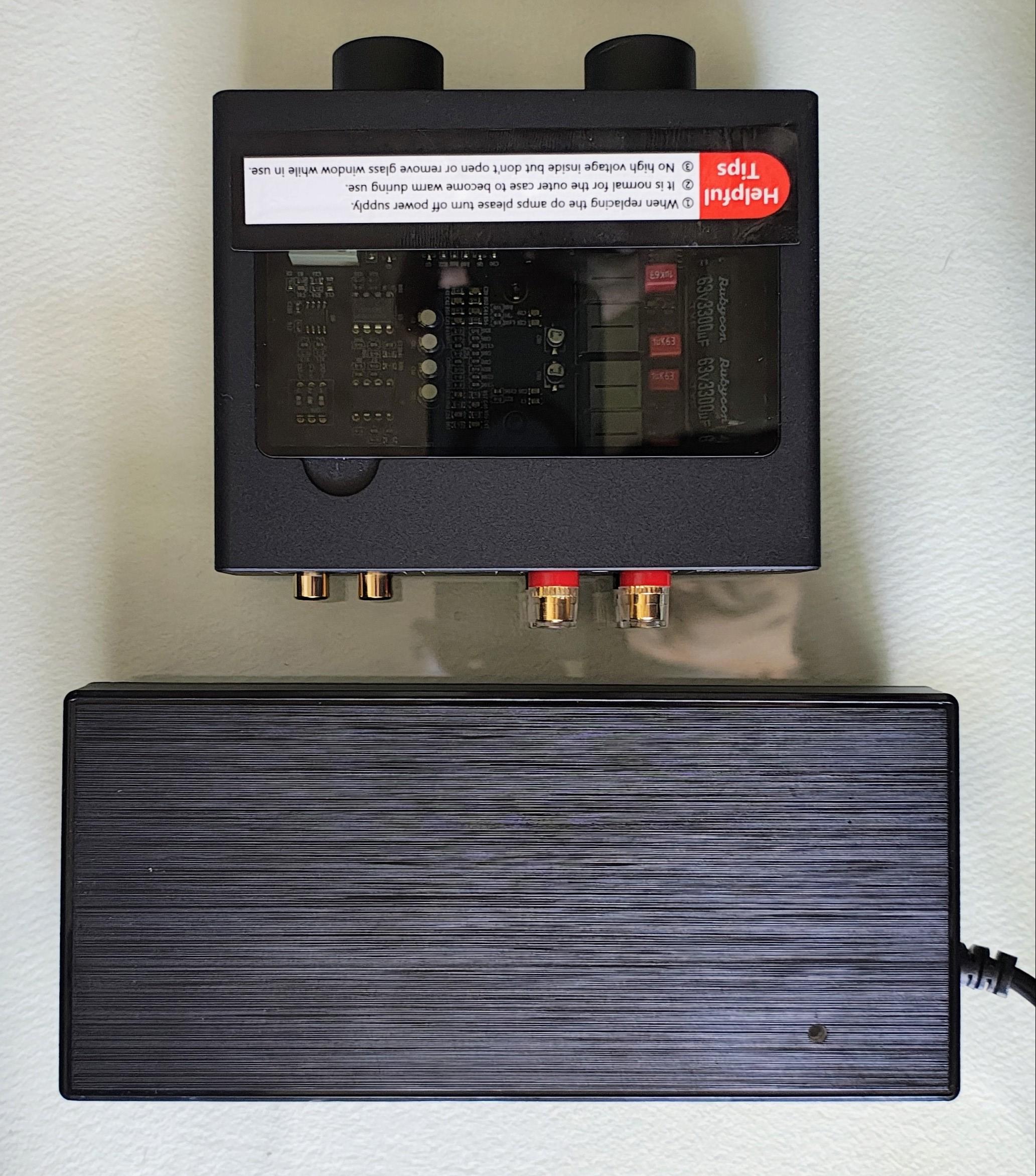

Douk Audio A5 Aiyima gan 48V 10A 아답타
=======================================================================================================================================================================================
광고
===========================================================================================
조절 가능한 하이패스 필터를 갖춘 HiFi 사운드
이 TPA3255 앰프는 30-200Hz 범위의 조절 가능한 하이패스 필터(HPF)를 제공하여
중고음역을 정교하게 조정하고 저음역 간섭을 최소화합니다.
북쉘프 스피커나 패시브 스피커에 적합하며, 선명도를 높이고 역동적인 사운드 스테이지를 만들어
플러그 앤 플레이 OP-AMP로 손쉬운 커스터마이징
Douk Audio A5는 강화 유리 액세스 패널을 포함하여 OP-AMP를 빠르게 교체할 수 있어,
오디오 애호가들이 장치를 분해하지 않고도 사운드 프로파일을 맞춤 설정할 수 있습니다.
왜곡을 줄이고 주파수 응답을 개선합니다.
뛰어난 오디오 정밀도, 향상된 신호 무결성, 그리고 효과적인 열 관리 기능을 경험해 보세요.
다양한 색상 옵션은 미래지향적인 분위기를 연출하며, 홈 오디오 시스템이나 스튜디오에 세련미를 더해줍니다.
300W×2 출력과 프리미엄 구성 요소
DAC-Q11과 완벽하게 호환됩니다.
주말 영화 감상, 저녁 음악 세션, 또는 퇴근 후의 휴식 시간 등 어떤 상황에서도 A5는 뛰어난 음질을 선사합니다.
- 브랜드: Douk Audio
- 모델: A5
- 오디오 입력: 스테레오 RCA
- 오디오 출력: 바나나 스피커 잭/3.5mm AUX
- 고역 통과 필터 조정 범위: 30Hz-200Hz
- 최대 출력 전력: 300W*2 (4Ω)
- 매칭된 스피커 임피던스: 4-8Ω
- THD+N: 0.002%
- SNR: ≥114dB
- 입력 감도: 2V
- AUX 정격 출력 레벨: 3.7V
- 주파수 응답: 20Hz-20kHz (±0.7dB)
- 작동 전압: DC 24-48V
- 크기 (가로*세로*높이): 95*92*50 / 3.74*3.62*1.97인치
- 패키지 크기 (가로*세로*높이): 265*240*65mm / 10.43*9.45*2.56인치
- 순중량: 506g / 1.12lb
- 패키지 무게(32V5A 전원 공급 장치 포함): 1100g / 2.43lb
- 패키지 무게(48V5A 전원 공급 장치 포함): 1200g / 2.65lb
| 전원 공급 | 스피커 임피던스 | 정격 출력 |
| 32V/5A | 4Ω | 78W+78W |
| 6Ω | 71W+71W | |
| 8Ω | 65W+65W | |
| 36V/6A | 4Ω | 107W+107W |
| 6Ω | 100W+100W | |
| 8Ω | 94W+94W | |
| 48V/5A | 4Ω | 120W+120W |
| 6Ω | 110W+110W | |
| 8Ω | 102W+102W | |
48V/10A |
4Ω | 250W+250W |
| 6Ω | 210W+210W | |
| 8Ω | 185W+185W |
- 1* A5 앰프
- 1* DC 32V/5A 전원 어댑터(옵션)
- 1* DC 48V/5A 전원 어댑터(옵션)
- 1* 사용자 설명서
