YJCO 듀얼 ACM8816 블루투스 증폭기 보드 300W×2 HiFi 오디오

YJCO 듀얼 ACM8816 블루투스 증폭기 보드 300W×2 HiFi 오디오

ACM8816칩셋의 특징



1. 극도로 정숙한 배경 (Pure Digital & Low Noise) => 화이트 노이즈 제로
    아날로그 입력 가공 단계가 없는 순수 디지털 오디오 스트림 입력(I2S) 방식을 사용하여,
    소리를 재생하지 않을 때 스피커에 귀를 대도 노이즈(험음)가 거의 들리지 않는다.

왜곡 없는 디테일
 THD+N(총고조파왜곡+노이즈)이 0.02% ~ 0.03% 수준으로 매우 낮다.
 볼륨을 크게 높여도 고음이 깨지거나 소리가 뭉개지지 않고 악기 고유의 텍스처를 선명하게 유지한다.

2. 칼 같은 반응과 다이내믹스 (GaN 효과), 흐트러짐 없는 단단한 저음
    질화갈륨(GaN) 특유의 극도로 빠른 스위칭 속도 덕분에 대편성 교향악이나 드럼, 베이스 같은
    대역폭 변화가 큰 음악에서 느려짐 없이(Transient Response) 단단하고 깔끔한 타격감을 보여준다.

잔향 없는 명료함

    기존 실리콘 소자의 고질적 문제였던 switching overshoot(파형 왜곡 현상)이 없어,
    보컬의 숨소리나 현악기의 피치카토가 끝날 때 불필요한 잔향 없이 칼같이 떨어지는 명료함을 느낄 수 있다.

3. 지치지 않는 강력한 구동력 (High Power Dynamic)압도적인 댐핑 능력
    4.5V~50V(최대 60V) 고전압 설계를 바탕으로 채널당 최대 300W~340W의 고출력을 밀어준다.
   구동하기 까다로운 4~8옴 대형 패시브 톨보이 스피커도 왜곡 없이 여유롭게 울려준다.

4. 내장 DSP를 통한 하드웨어 음색 튜닝앰프
    내부에 고급 사운드 튜닝용 내장 DSP가 설계되어 있어 취향에 맞게 음색 변경이 가능하다.

   원음 모드 (Original)
    가감 없는 플랫하고 모니터링 성향의 정밀한 사운드.

   딥 베이스 모드 (Deep Bass)
    초저역대를 보강하여 영화나 팝 음악에서 가슴을 울리는 저음 강조.

    파워 모드 (Power)
     중고역대의 밀도감을 높여 보컬의 선명도와 시원함을 극대화.



ACM8816은 D클래스 특유의 차갑거나 건조한 느낌이 많이 억제되어 있으며,

섬세하고 부드러우면서 따뜻하고 풍부한 디테일의 사운드를 제공한다.

"배경은 우주처럼 조용하고, 소리의 시작과 끝은 칼 같으며, 힘은 차고 넘치는"

현대적 고해상도 Hi-Fi 사운드 성향을 가진다

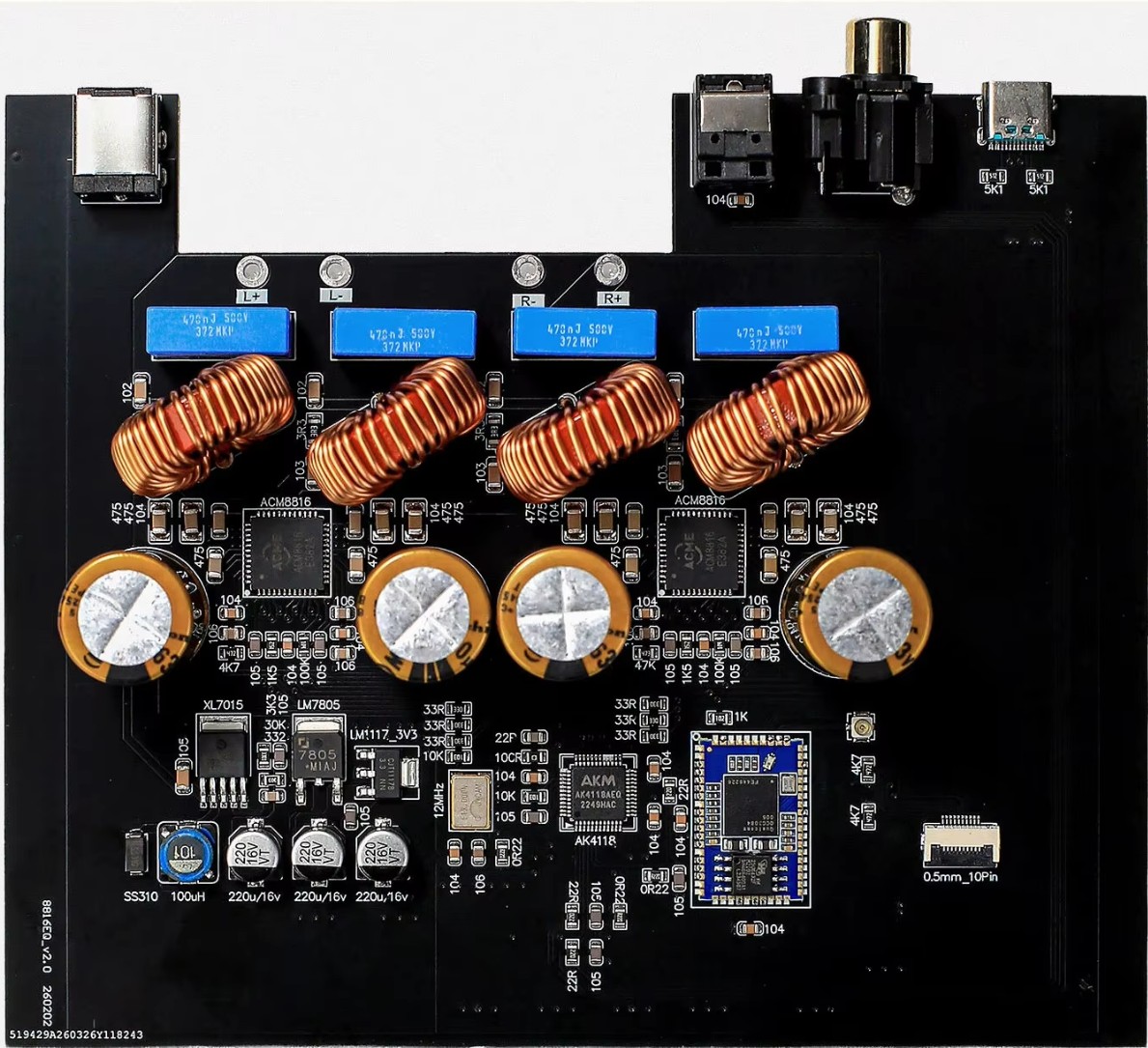

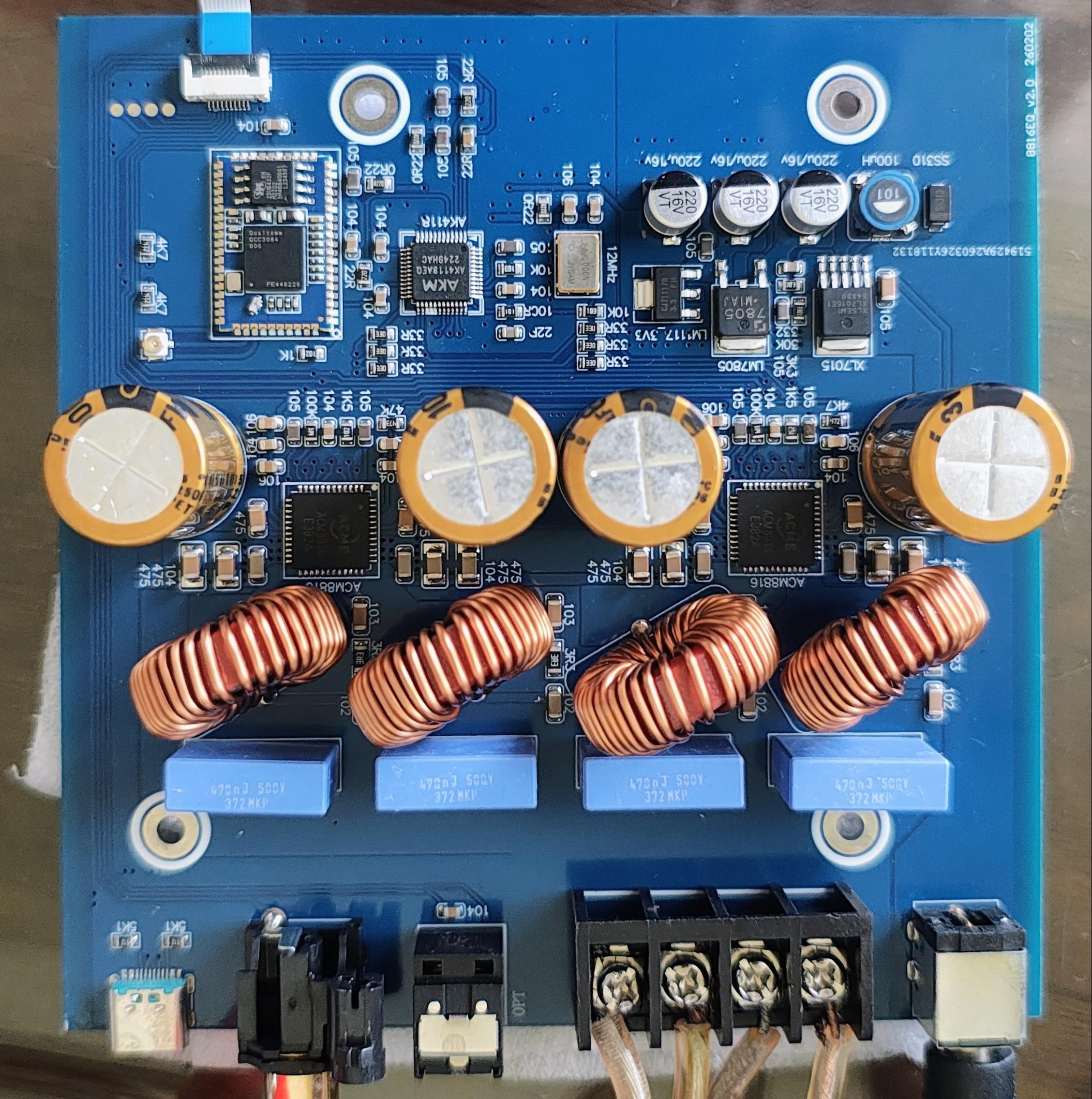

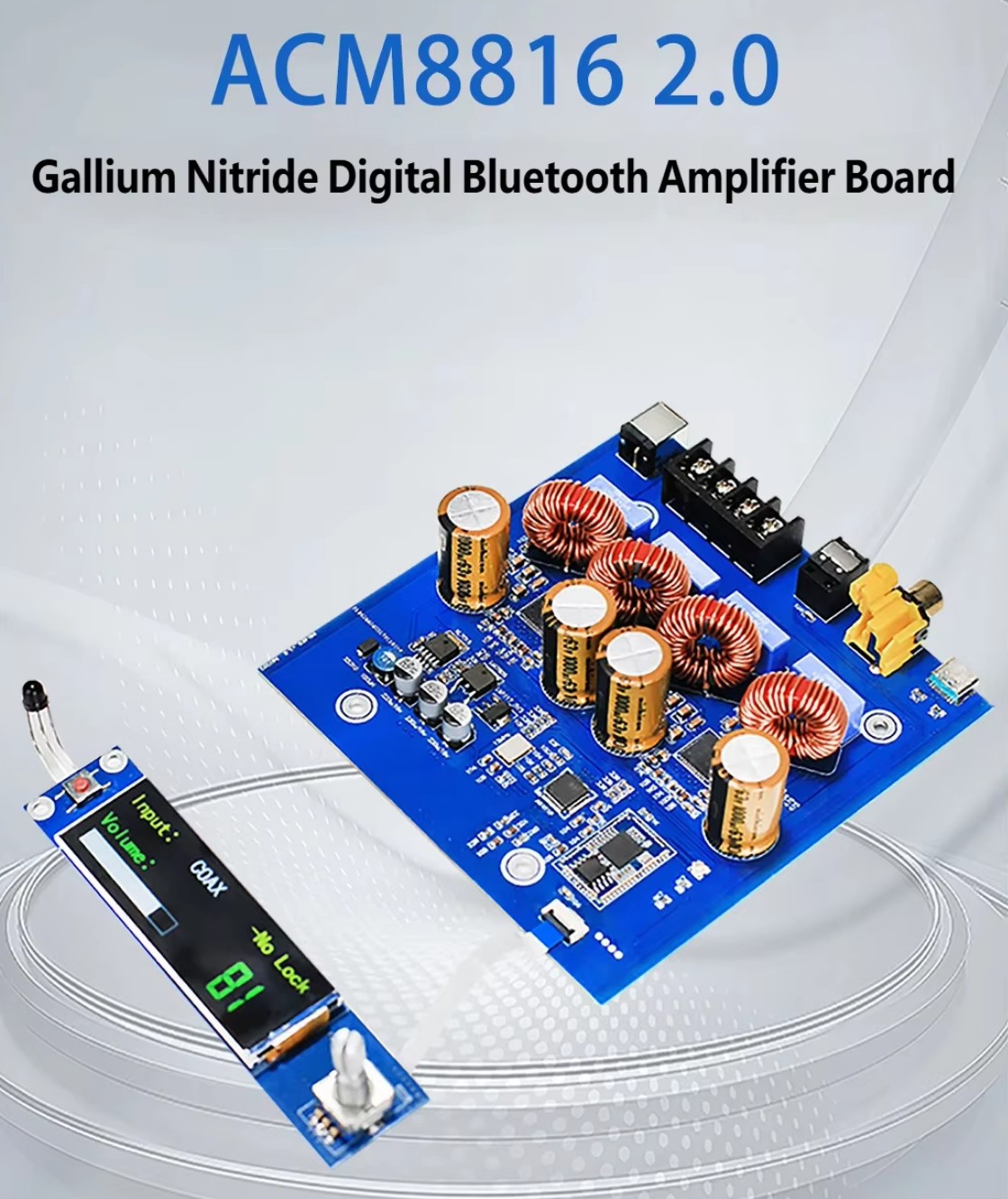

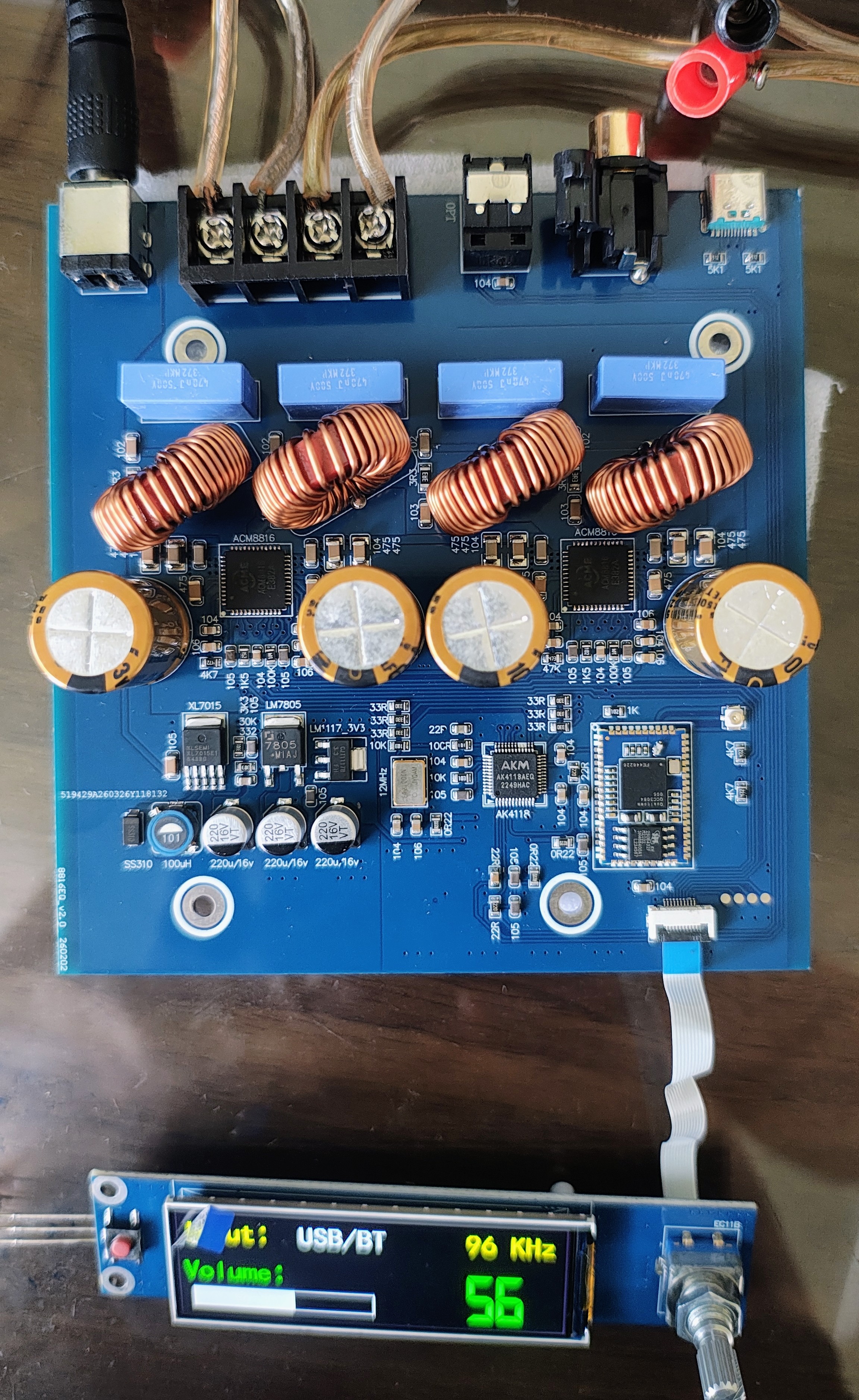

YJCO  ACM8816 2.0 증폭기 보드



ACM8816은 I2S 입력 칩으로, 매우 높은 신호 대 잡음비를 제공한다.

광, 동축, USB, 블루투스 입력을 지원한다.

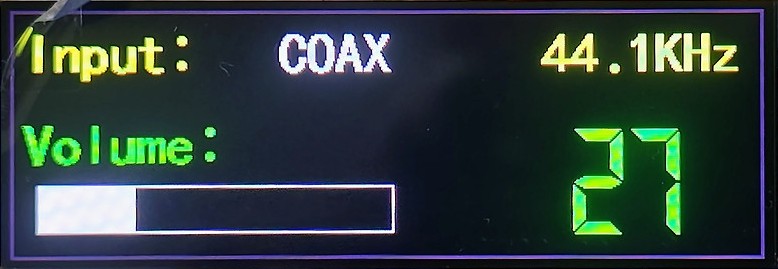

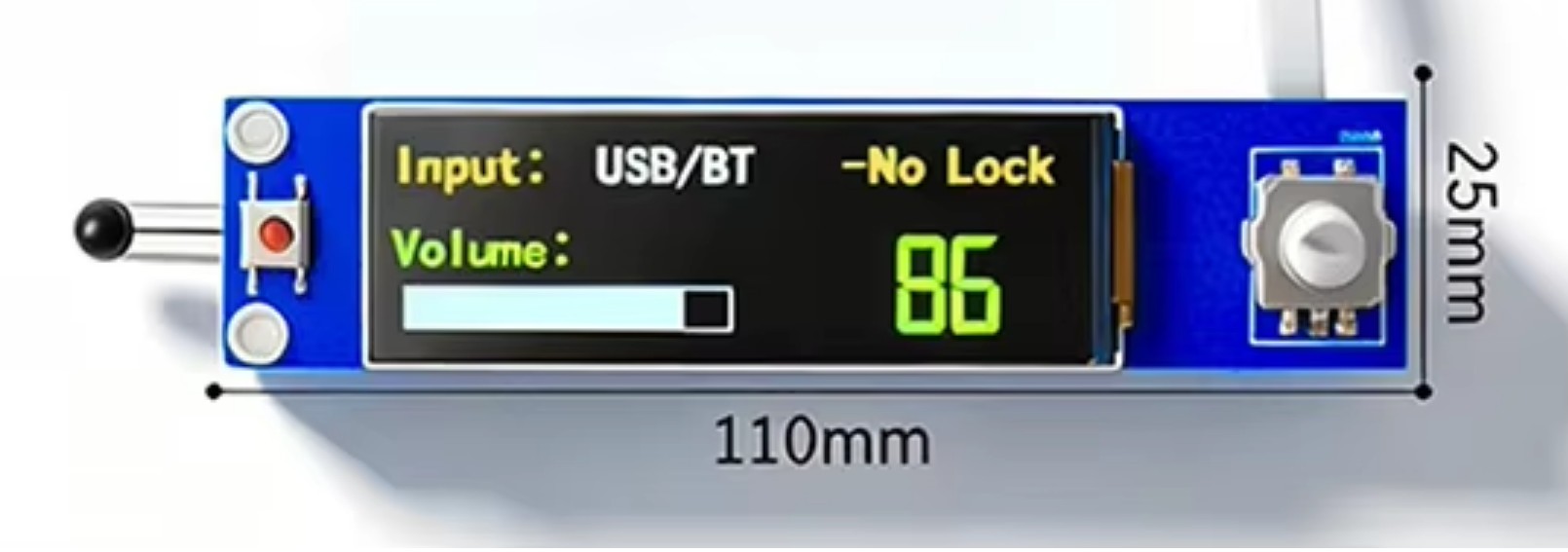

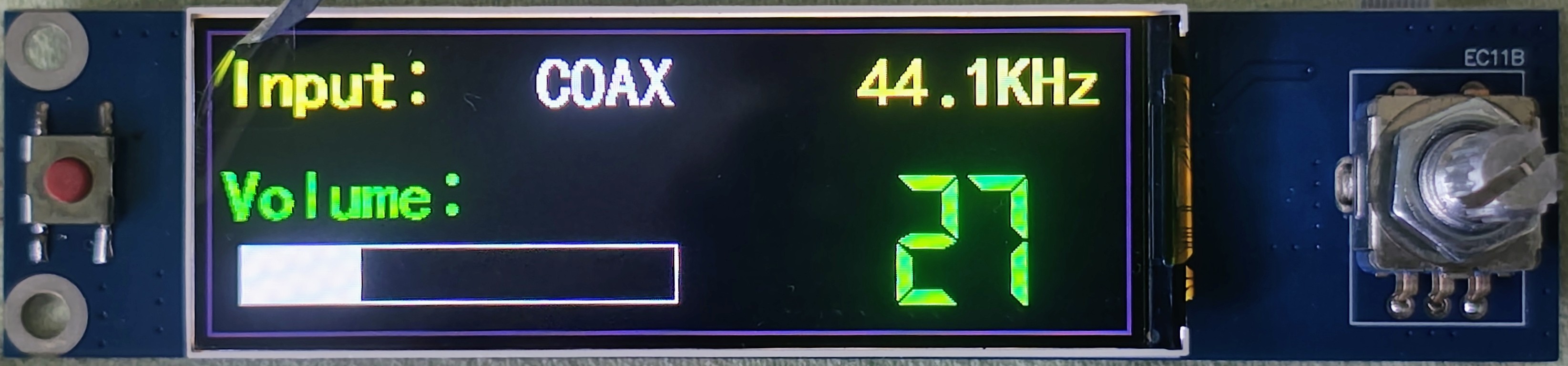

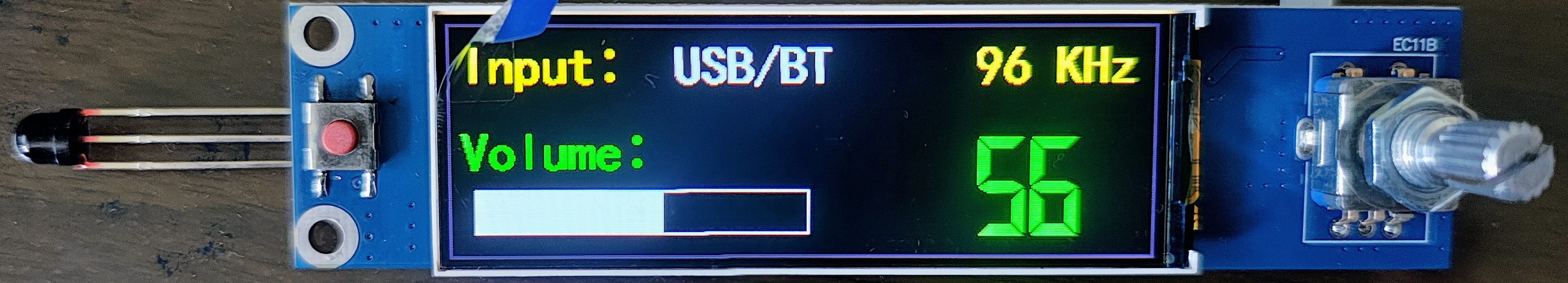

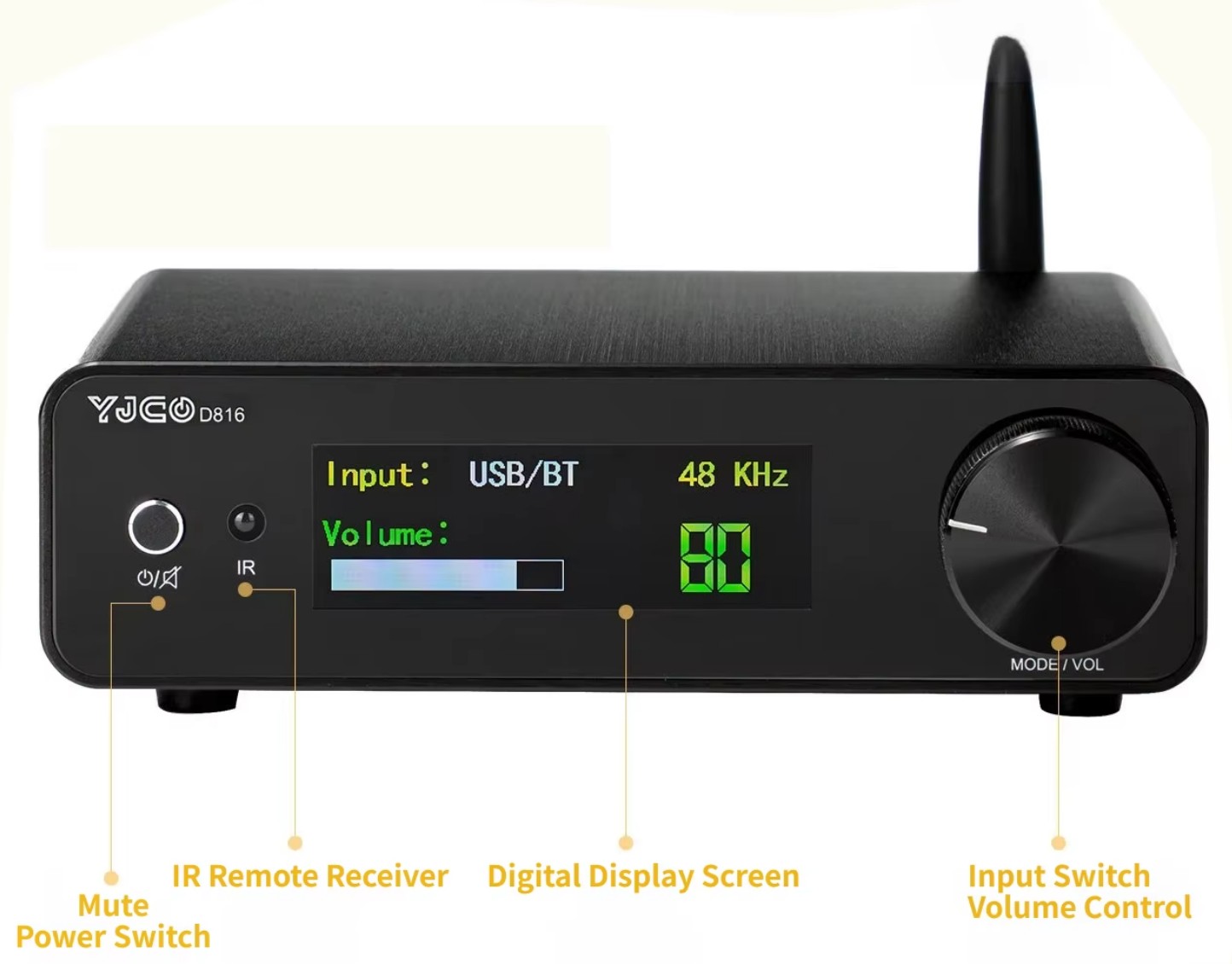

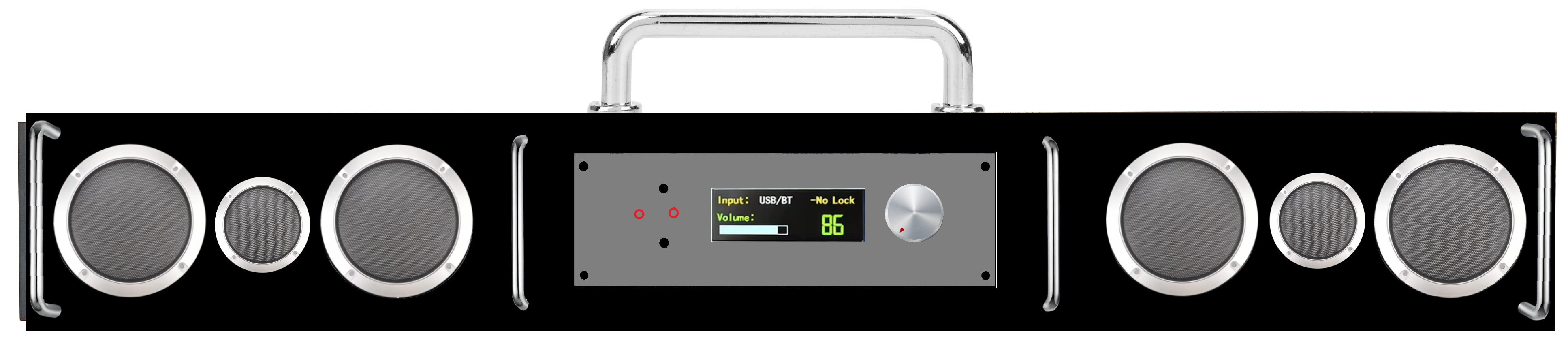

또한, 사용 편의성을 위해 디스플레이 화면과 리모컨 기능을 갖추고 있다.

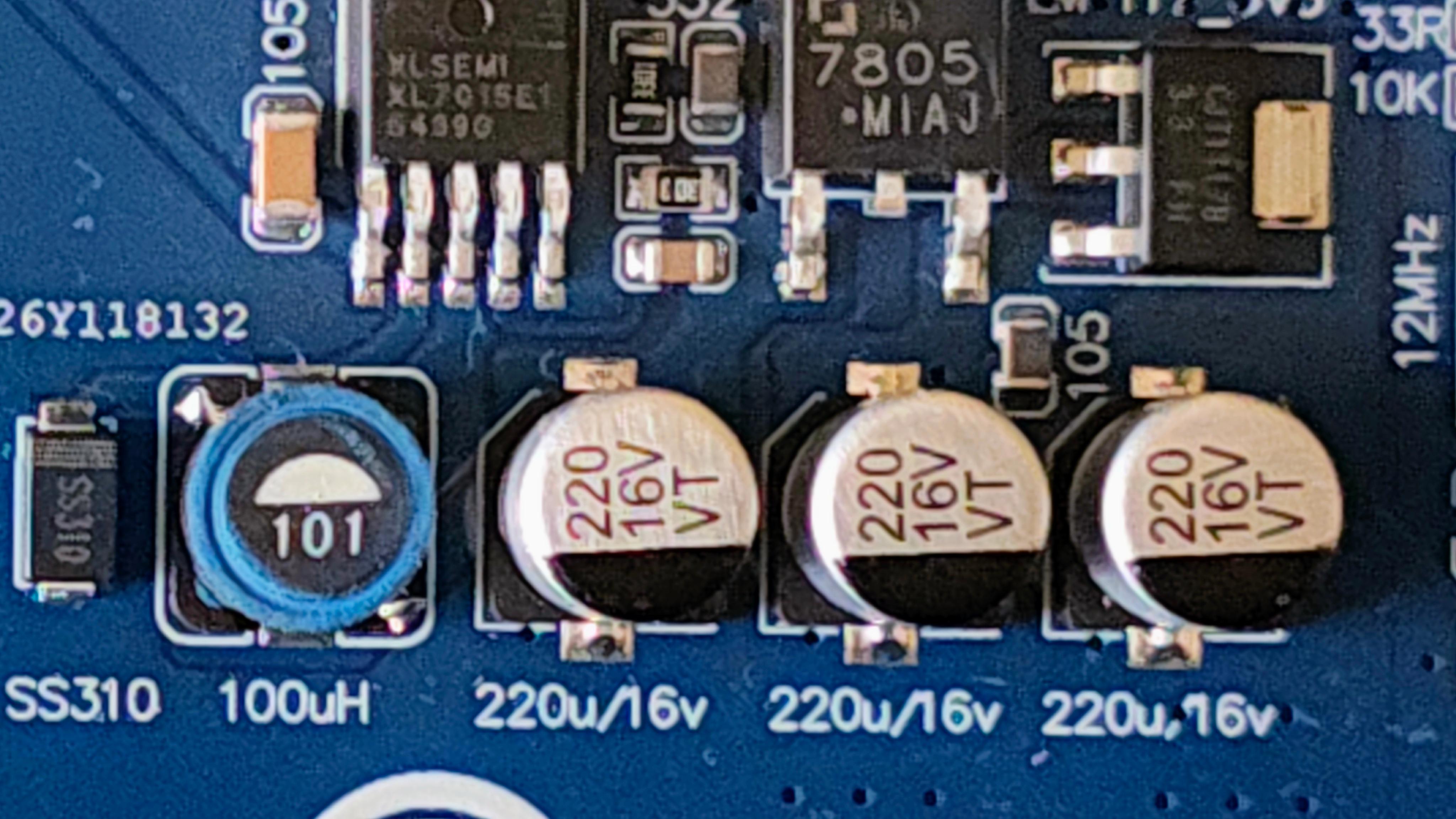

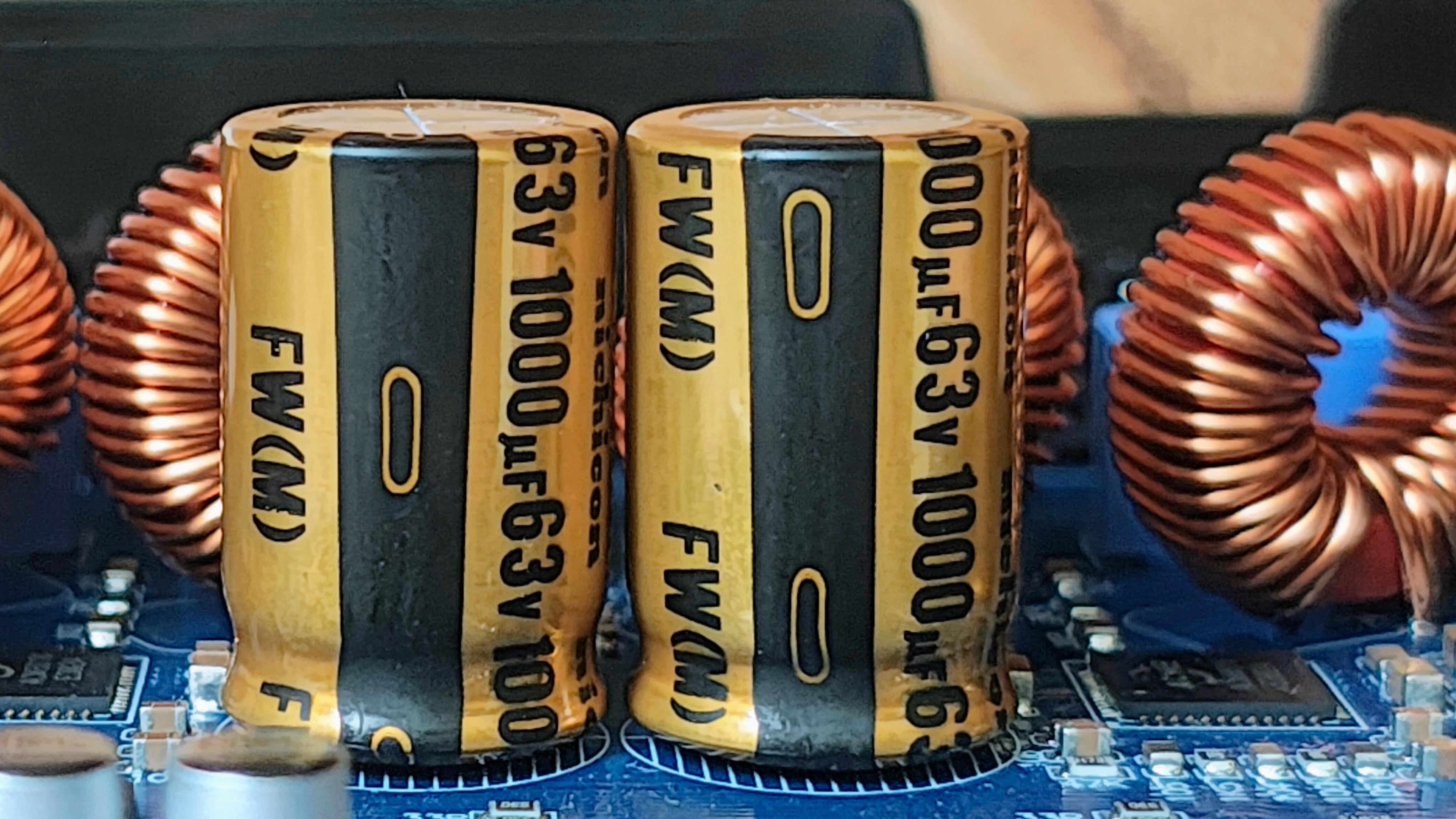

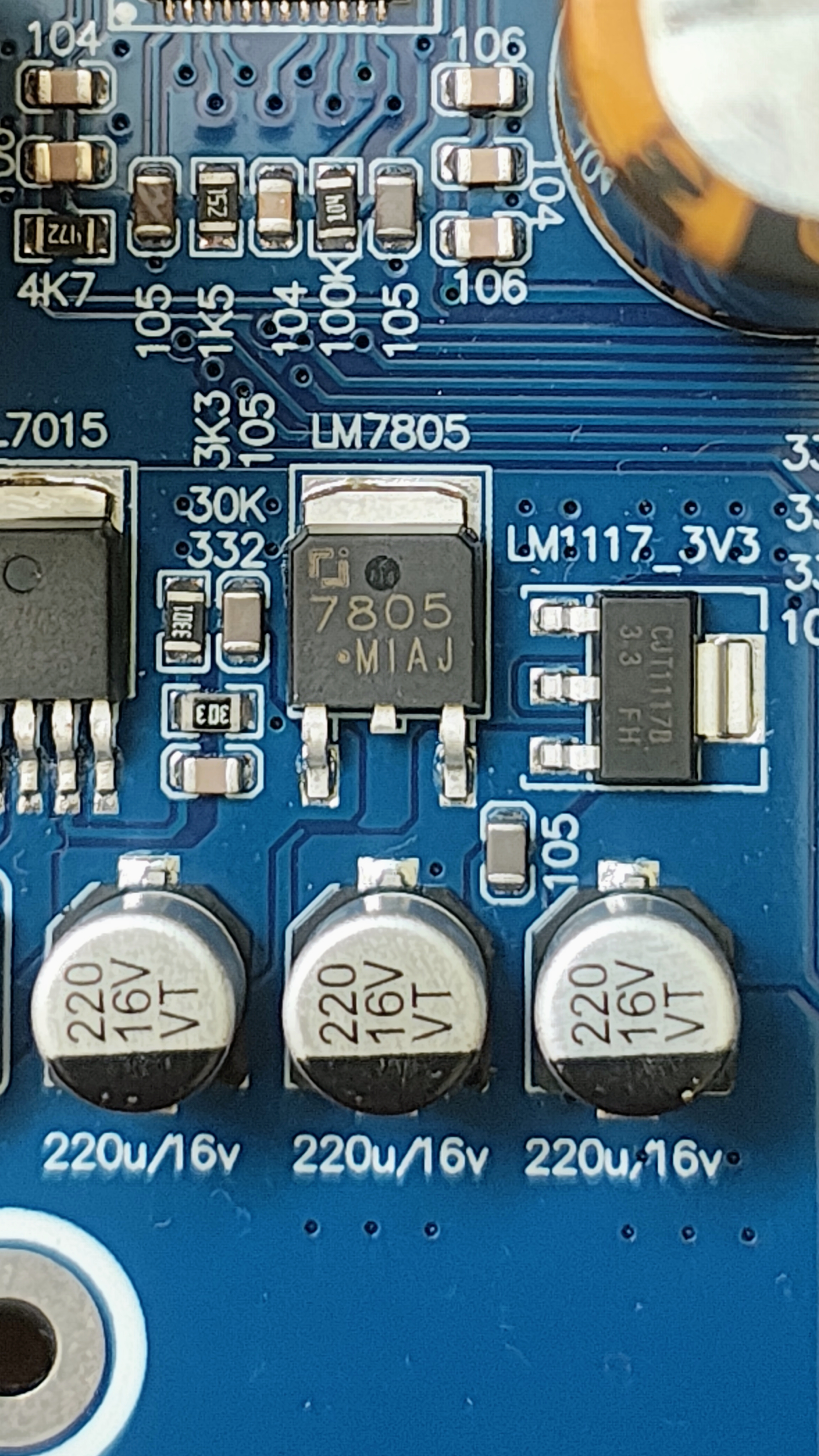

필터 커패시터는 오디오 애호가 등급 커패시터이며,

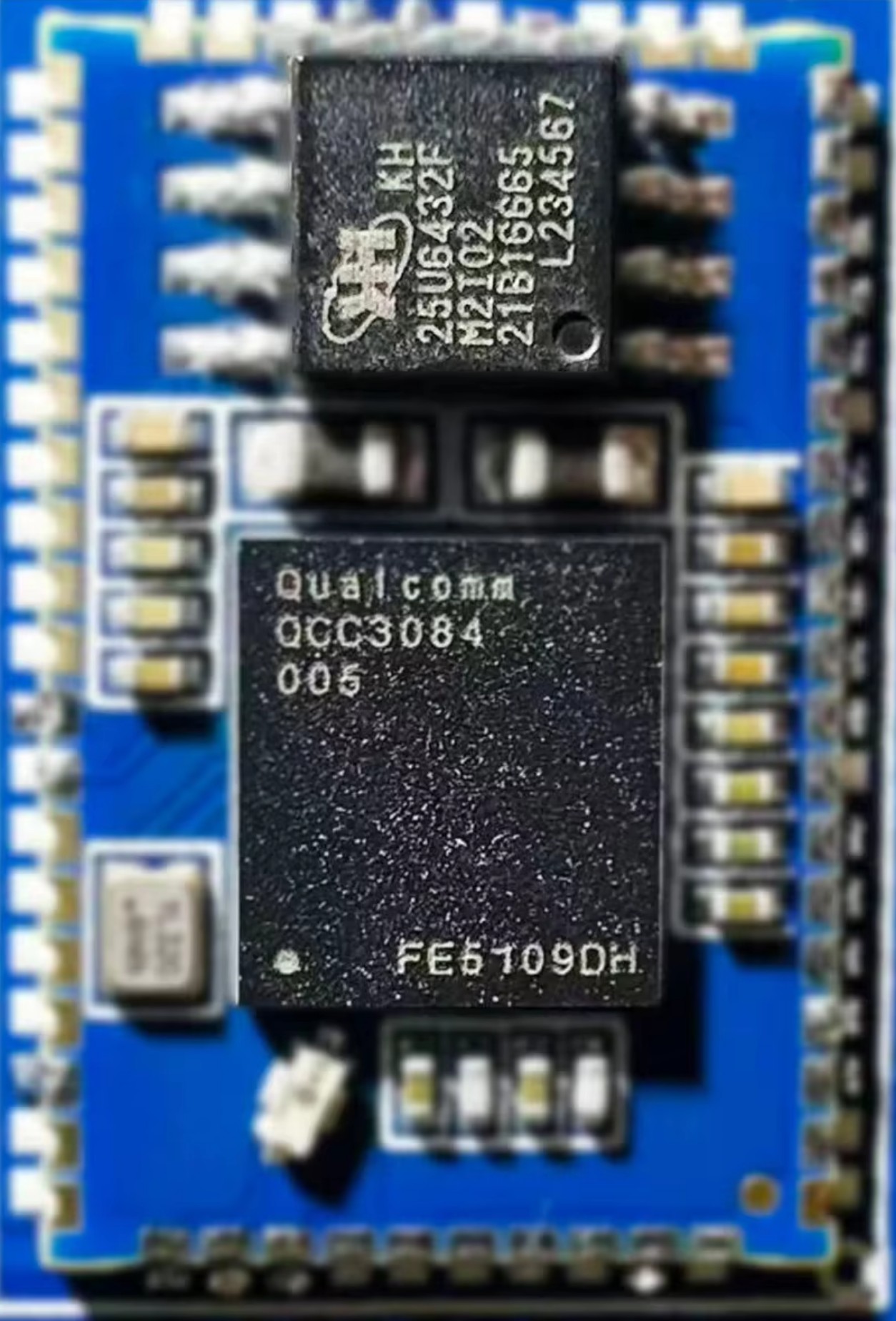

Bluetooth 모듈은 LDAC 무손실 전송을 지원하는 QCC3084로 뛰어난 음질을 보장한다.

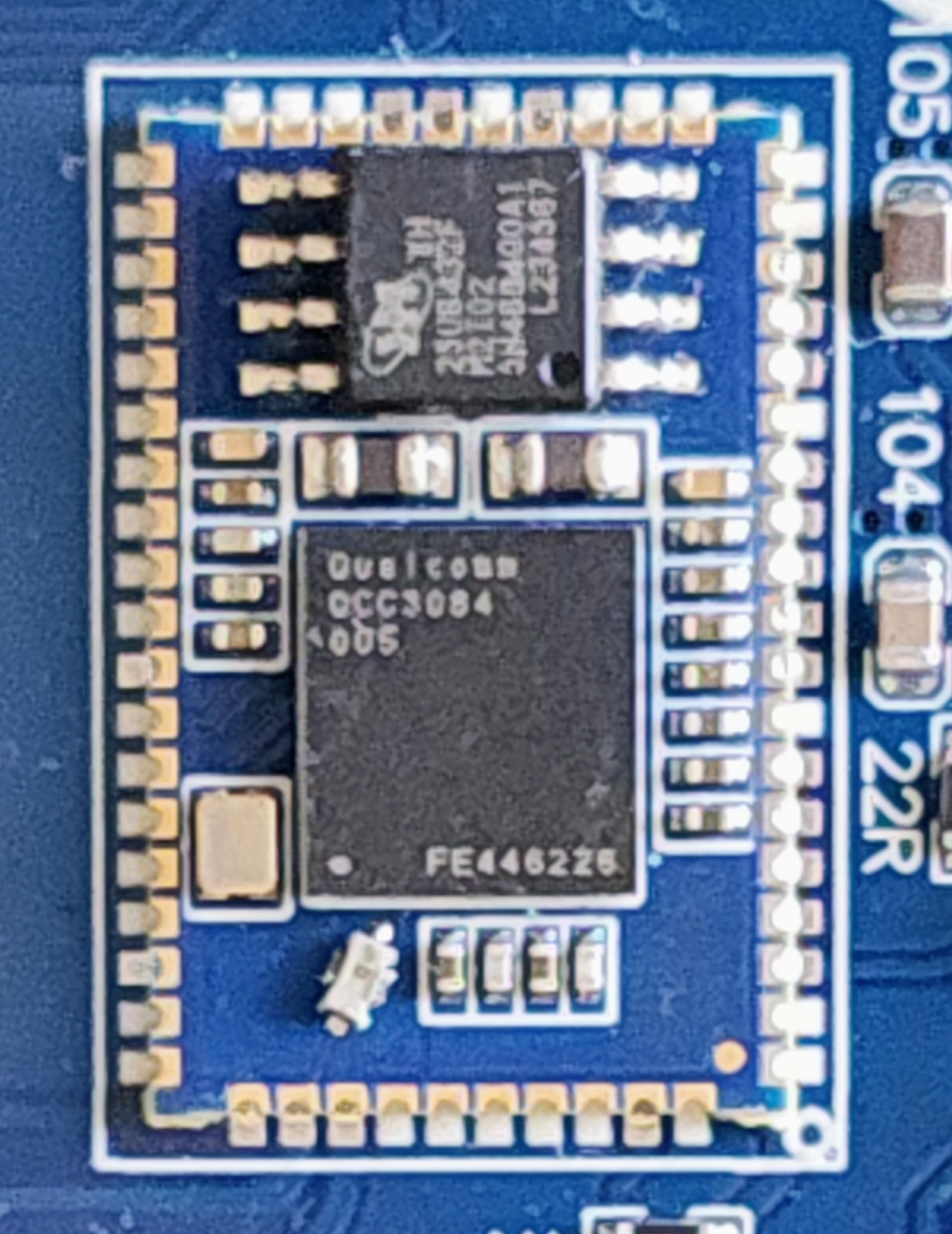

QCC3084 Bluetooth 5.4 고성능 칩을 사용하여 무손실 고화질 오디오 전송,

저전력 소비 및 낮은 대기 시간을 지원하여 고품질 무선 Hi-Fi 청취 환경을 쉽게 구현한다.

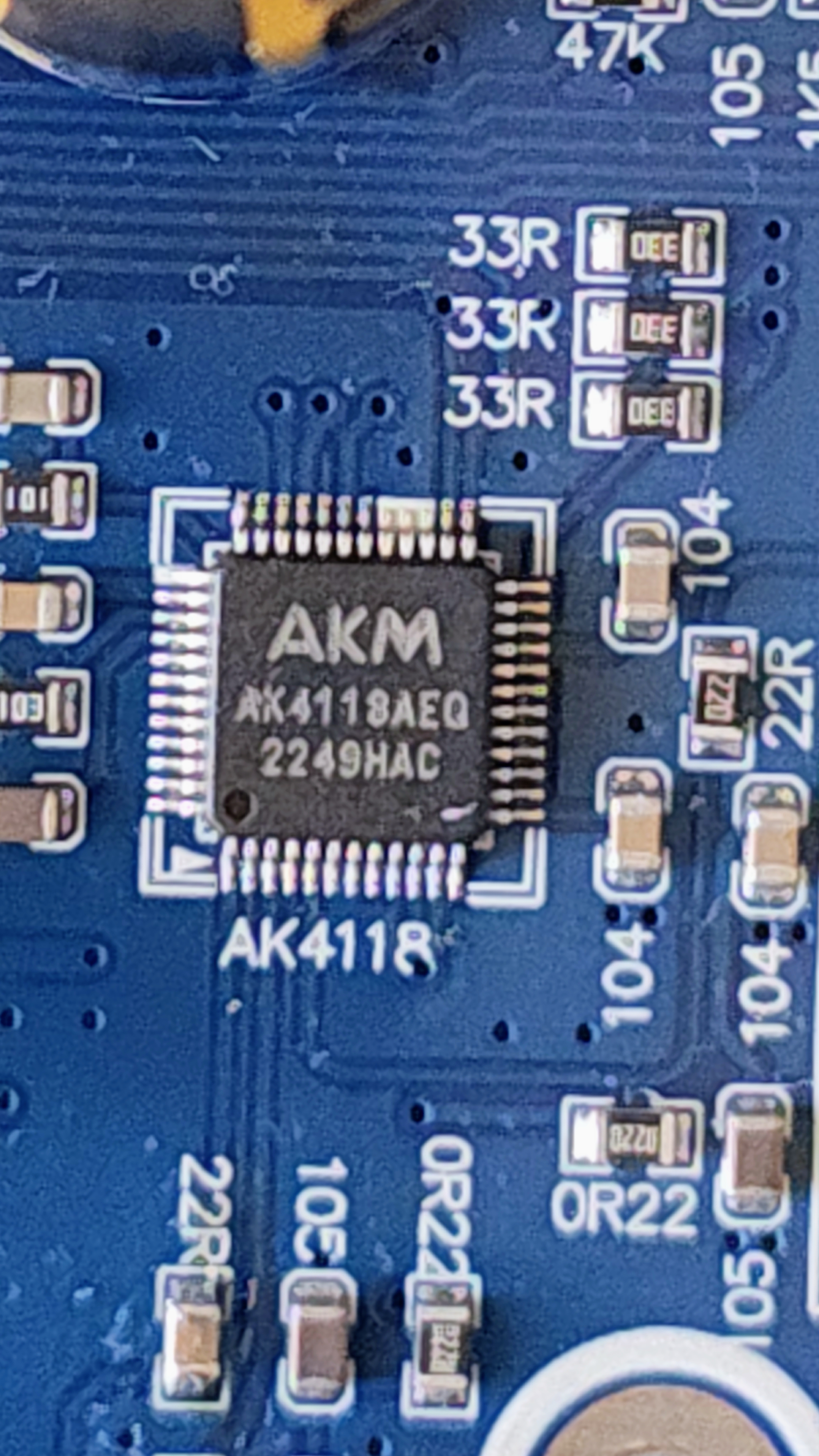

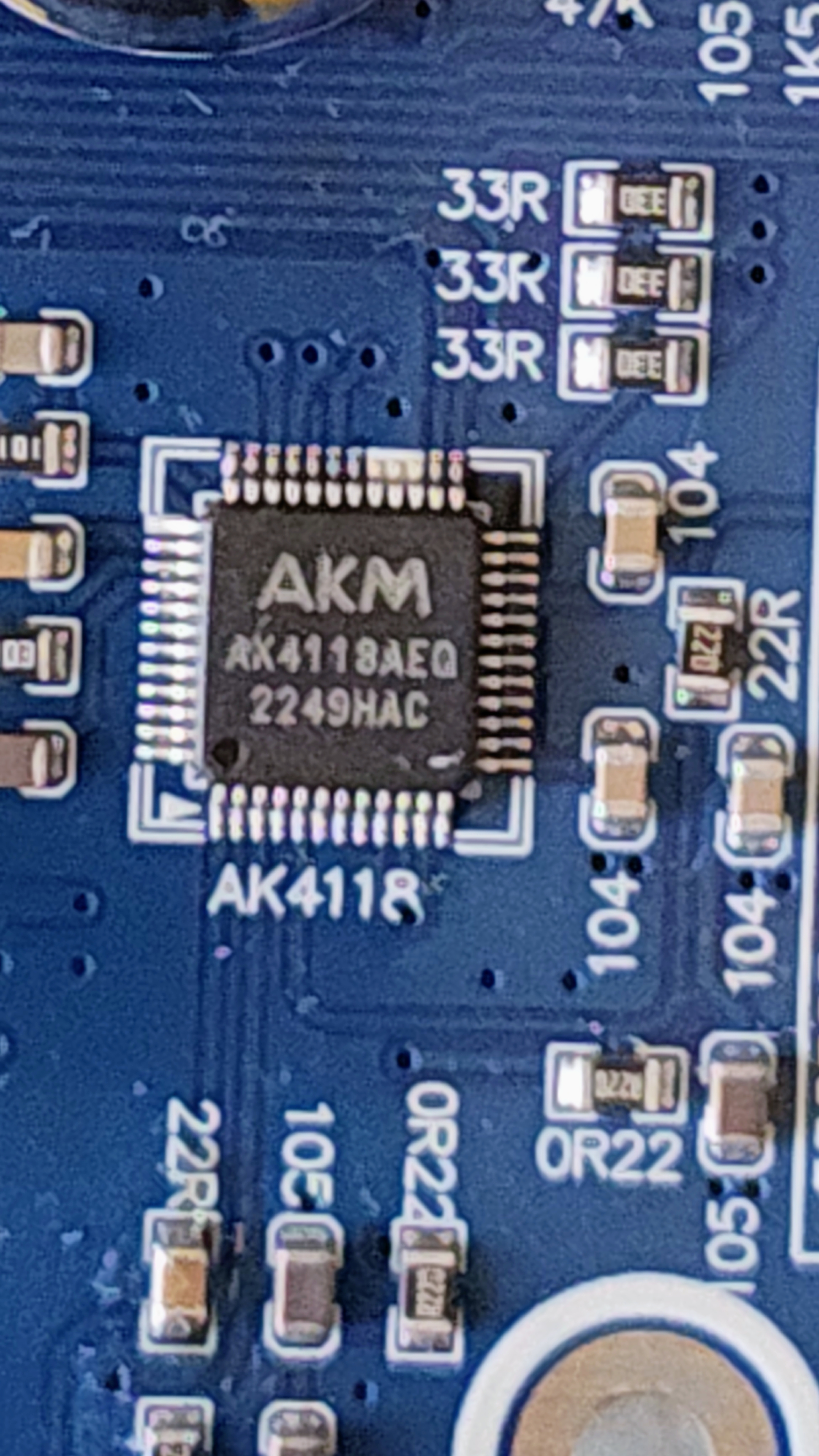

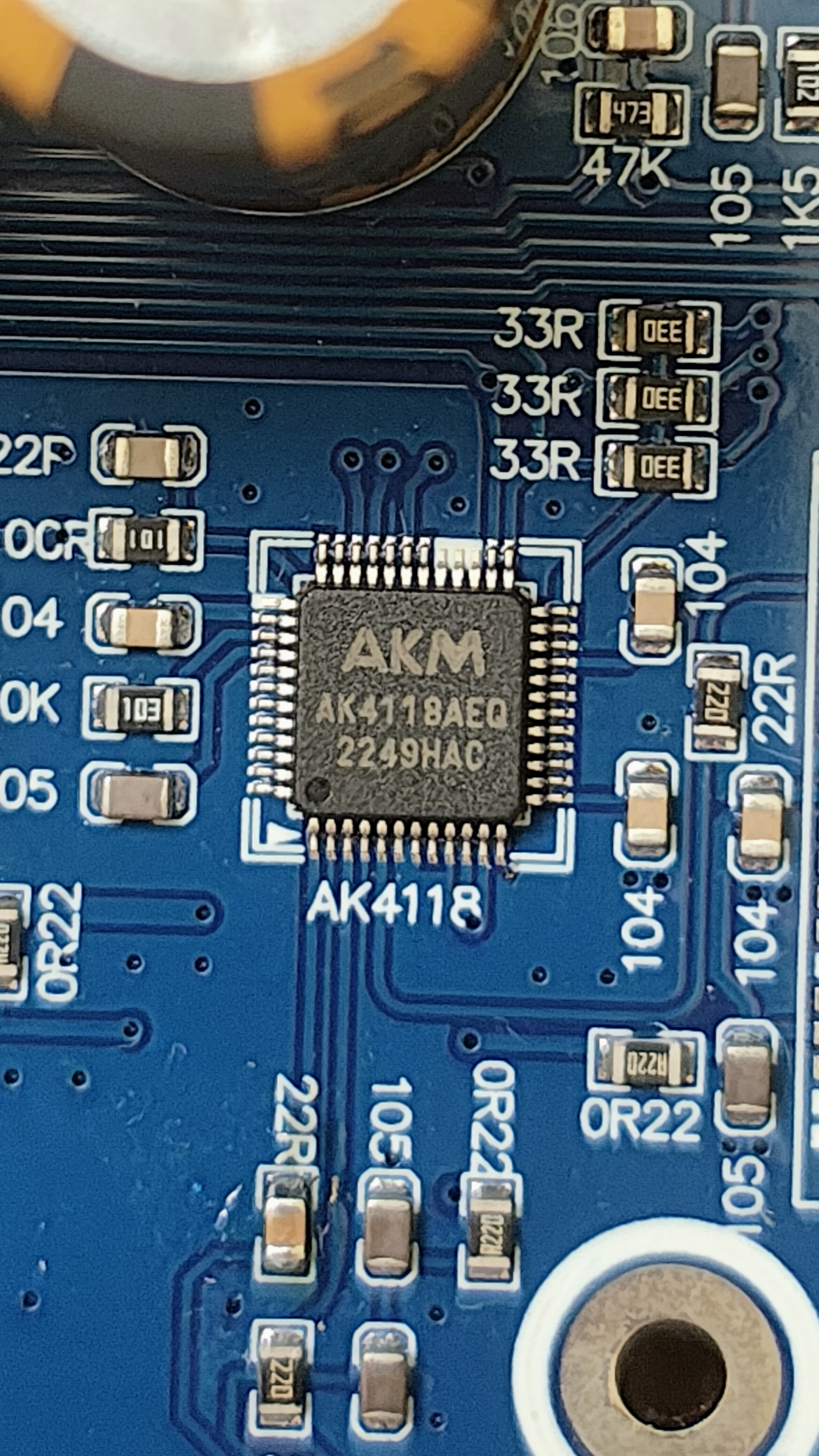

SPDIF 및 COAXIAL입력은 AK4118 칩을 사용하며, 16-24비트 및 44.1-96kHz 샘플링 속도를 지원하여 뛰어난 성능을 제공한다. AKM 고급 디지털 오디오 수신기 칩은 24비트/96kHz를 지원하며,

초저지터 PLL, 자동 다중 입력 식별 기능을 갖추고 있어 Hi-Fi 기기를 위한 깨끗한 클럭과 고해상도 오디오 디코딩을 제공한다.

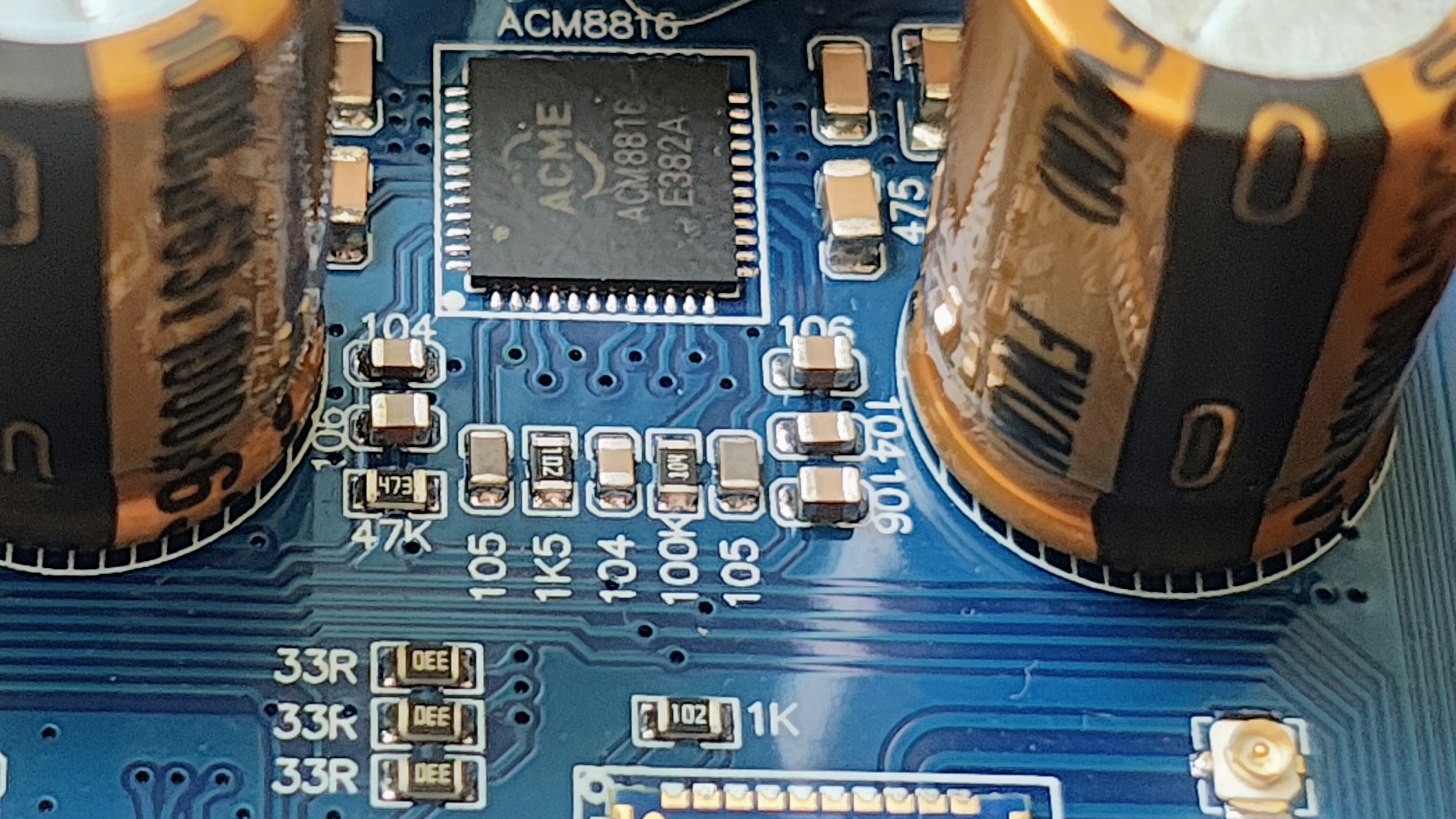

ACM8816은 모노 앰프 칩이다.

그러므로 두개의 ACM8816 칩을 사용하여 스테레오 출력을 지원한다.

각 채널당 하나씩 300와트 * 2/4옴 출력이 가능하다.

ACM8816 칩셋에서 지원하는 이퀄라이저 조정은 지원하지 않는다.







사양



제품 모델: ACM8816 2.0 증폭기 보드
입력 모드: OPT(광학), COAX(동축), Bluetooth(BT), USB
증폭기 칩: ACM8816 × 2
수신기 칩: AK4118
블루투스 버전: 블루투스 5.4
광/동축 지원: 16–24비트, 44.1–96kHz
주파수 응답: 20Hz–20kHz @ 1kHz ±0.3dB
블루투스 칩: QCC3084
블루투스 코덱: SBC/AAC/APTX/APTX-LL/LDAC
USB 오디오 지원: 16–24비트, 44.1–96kHz; PCM 24비트/96kHz
출력 전력: 300W × 2 @ 4Ω
총 고조파 왜곡(THD): 0.02%
신호 대 잡음비(SNR): 108dB

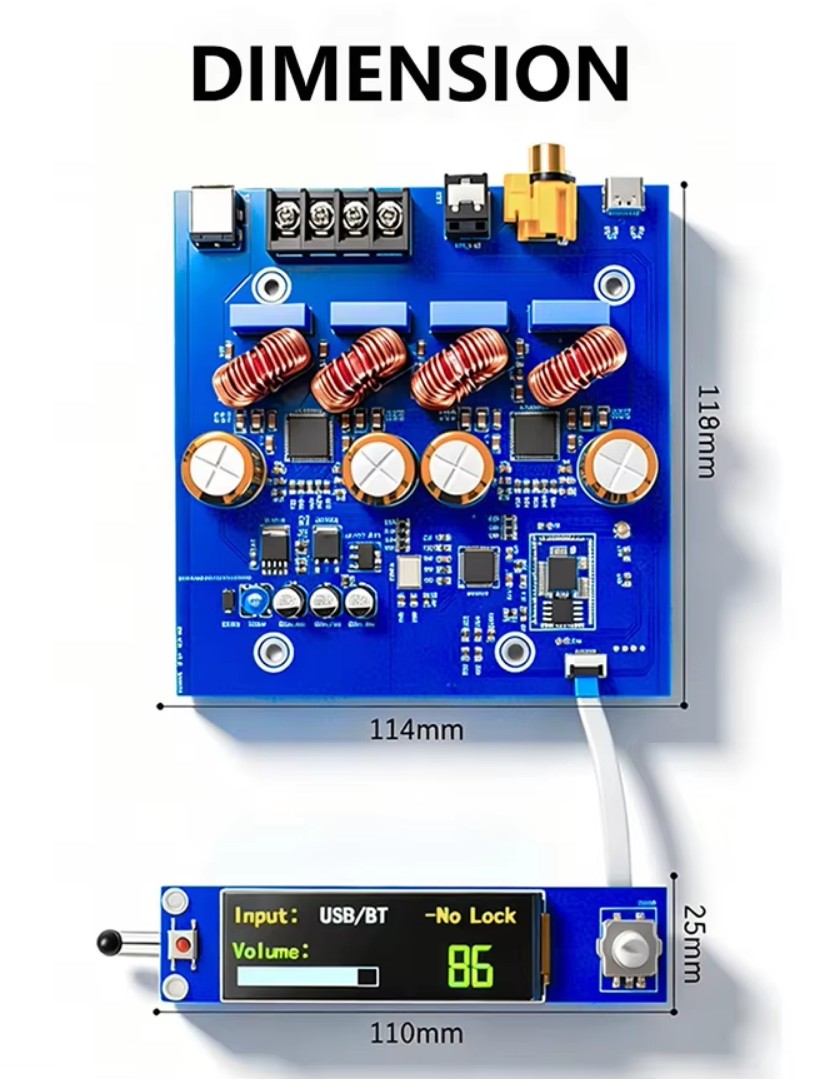

크기: 114mm × 118mm × 28mm
전원 공급: DC24V–48V
전원 커넥터: 5.5×2.5mm
무게: 220g

패키지 구성품:
1 * 증폭기 보드

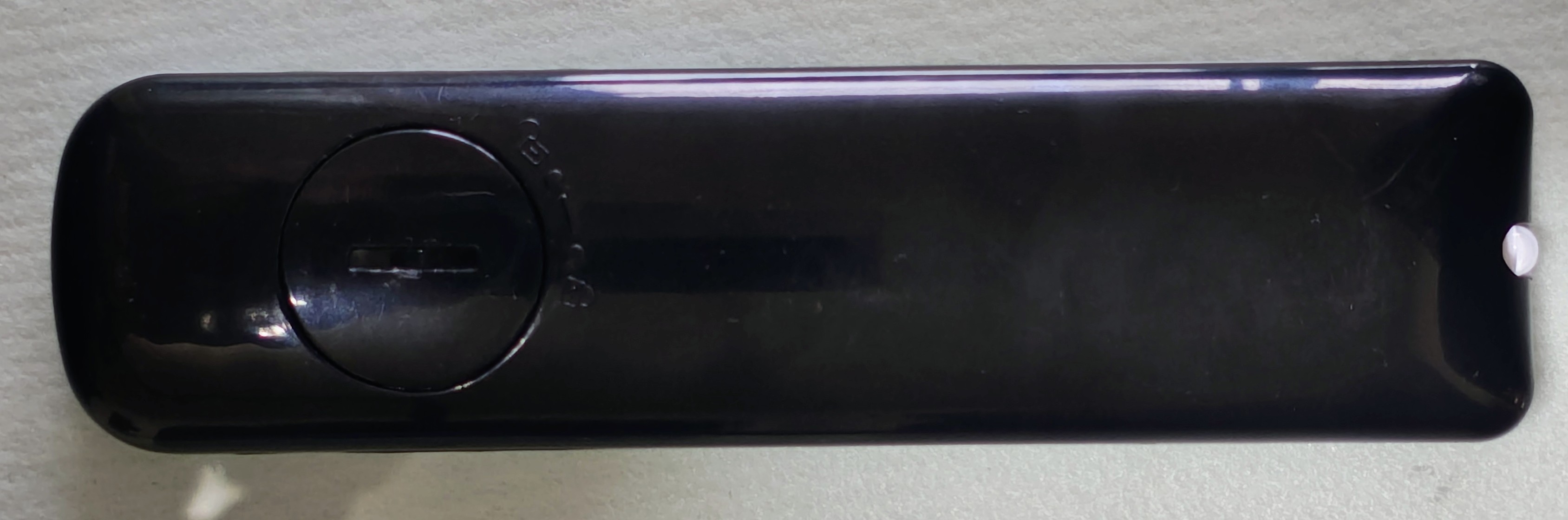

1 * 원격 제어 리모컨



* ACM8816 은 디지털 전용 칩셋으로 일반적인 아날로그 RCA포트를 지원하지 않는다.

* 불루투스 신호는 안테나 없는 상태에서 2m정도 유지되고 살짝끊김

   -안테나 연결시 더 긴 거리 가능

* 한 스마트폰에서 USB와 블루투스 동시 연결시 USB에 우선 연결된다.

   정확하게 말하면 둘다 연결되어 있는 상태이지만 USB에 제어권이 넘어간다.

   USB에서 플레이된다.

* LCD 가 꺼지지 않는다.

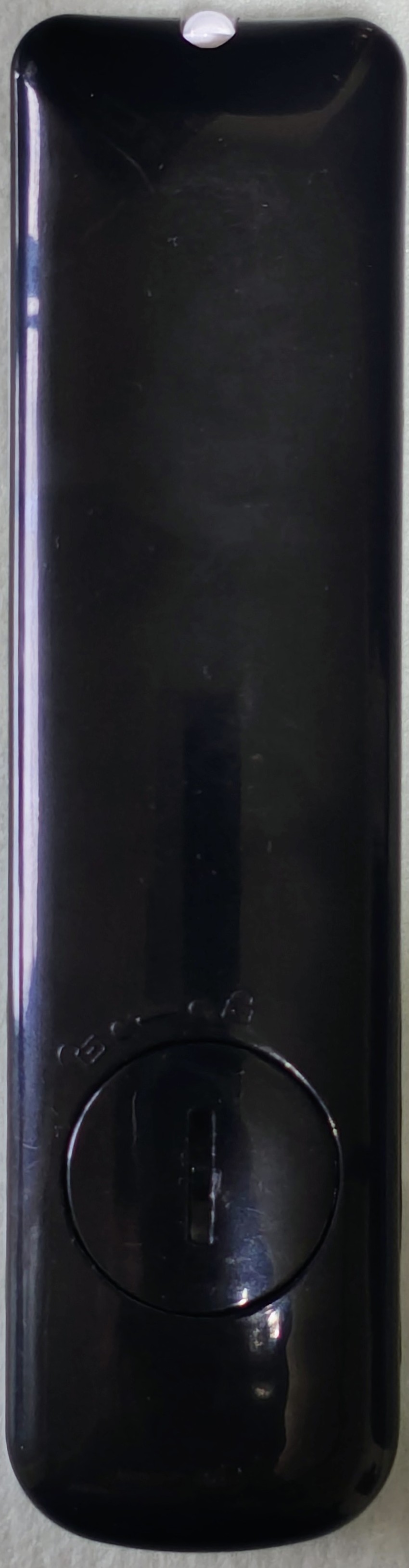

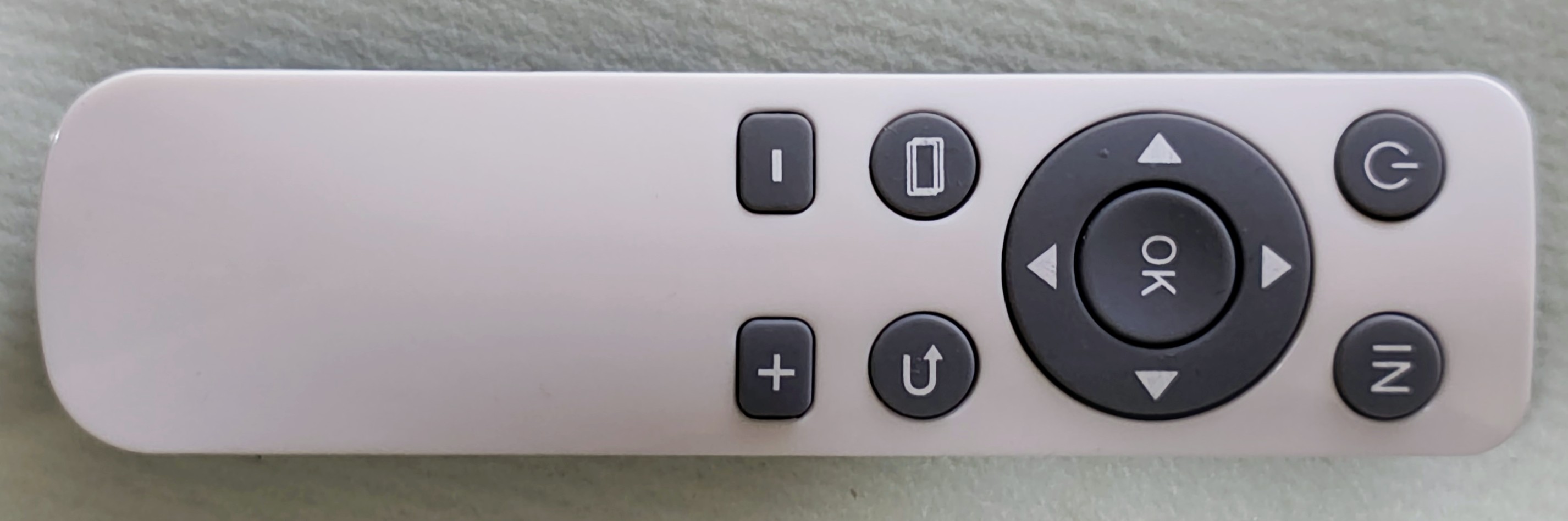

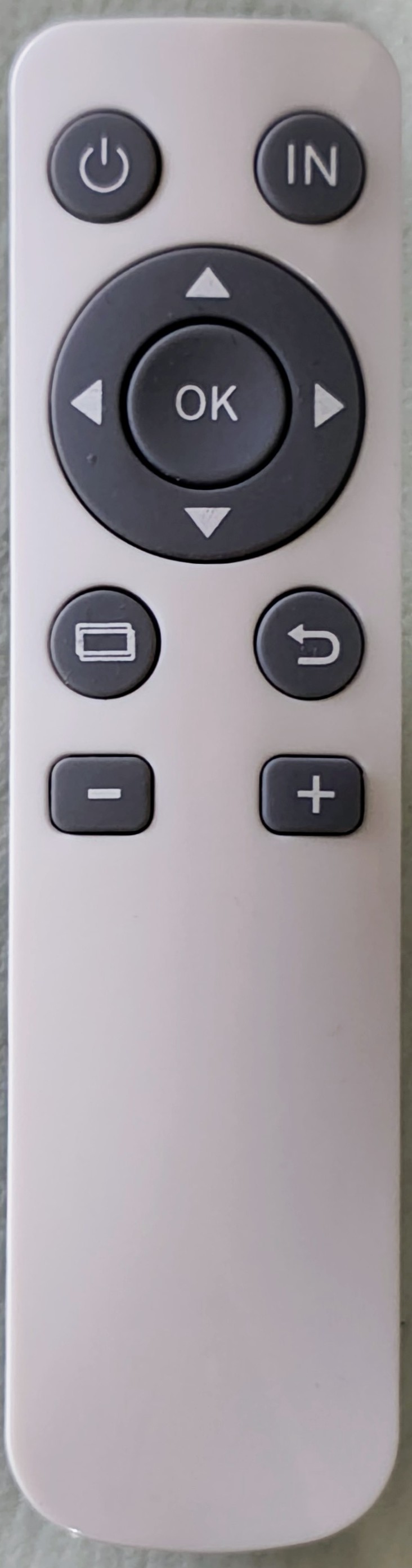

* 리모컨 버튼이 버튼방식이라 마음에 듬

* 리모컨 신호 엄청 강함

* 리모컨 작동키가 몇개 없음

    - 모드전환

    - 볼륨조절

    - 소리죽임 (MUTE)

    - 끄기

* 사운드는 섬세하고 부드러우면서 따뜻하고 풍부한 디테일의 사운드를 제공한다.

   오래 들으면 피곤해 질수 있는 섬세한 느낌이 있다.

   튜닝을 어떻게 해 놓은건지 모르지만 일반적인 스피커에서 나오는 베이스음이 상당히 약하게 느껴진다.

   기존 실리콘(MOSFET) 기반 TPA3255 D클래스 앰프 특유의 '부풀려지고 웅웅대는 저음'에 익숙해져서 그런지 정말 심심하다.

   ACM8816은 질화갈륨(GaN) 기반 앰프이다.

   GaN 앰프의 저음은 "잔향 없이 지나치게 깔끔하고 단단하게 떨어지는 성향"을 가진다.

  힘이 없어서가 아니라 저음의 꼬리(잔향)를 칼같이 잘라내기 때문에 청감상 베이스가 약하거나 심심하게 느껴질 수 있다.

   그래도 베이스가 강력한 스피커에서는 그 진가가 나타난다.

   고음위주의 스피커로 들으면 소리가 칼칼해 진다.

   고음 위주의 스피커에 연결하면 특유의 날카로운 소리가 너무 강조 되는 느낌이다.

  스피커와의 조합이 중요하게 느껴진다.

  중저음이 풍부한 스피커를 강력하게 권장 한다.(특히 저음)



* TPA3255와 달리 칩셋에서 열이 전혀 나지 않는다.

   같은 출력에서 TPA3255는 열을 뿜어내는데 ACM8816은 전혀 열이 나지 않는다.

   Douk Audio A5를 사용하면서 느낀점이 열때문에 제품 노후화가 빨라지겠다는 것이다.

   48V10A 아답타를 사용해보면 A5는 손대기 힘들정도로 뜨거워진다.

   뒤에 USB 선풍기를 틀어 놓고 사용하고 있는데도 따뜻함이 느껴질정도다.

   선풍기를 틀어놔도 ACM8816보다 열이 더 많이 난다.

   ACM8816은 미지근한 정도로 열이 없다.

* 블루투스 모듈에 있는 소형 원형 커넥터는 IPEX 1세대(MHF1) 규격이다.



* 특이한건 불루투스 에서 COAXIAL이나 SPDIF로 변경해도 불루투스는 끊기지 않는다.

   정확하게 말하면 블루투스도 연결되어 있는 상태이지만 현재 모드로 제어권이 넘어간다.

   블루투스 상태가 아닌데도 스마트폰의 음악 플레이는 계속 재생 상태이다.

   일단 한번 연결되면 연결 상태가 계속 유지 된다.

   모드 변경하면 바로 작동하지만 이전 재생하던 음악이 끊기지 않고 계속 재생 상태에서 연결이 된다.



* 같은 기기에서 OPTI로 연결하거나 COAXIAL로 연결하고 있을떼 불루투스가 자동 연결이 되면

   불루투스에 우선순위가 주어지는 모양이다.
   OPTI(COXIAL) 로 연결되어 있는데 소리가 나지 않는다.

   기기에서 블루투스 연결을 차단하면 바로 OPTI(COAXIAL)에서 소리가 나온다.



  * 스마트폰과 PC 2대가 동시에 연결되어 있을때 스마트폰으로 음악을 블루투스로 듣고 있는데

    PC에서 블루투스만 연결되어 있는 상태에서 유튜브를 플레이하면 플레이가 멈추는 증상 있음

    다시 플레이버튼 눌러도 바로 멈춤

    이때 블루투스만 연결을 끊으면 아무 문제없이 플레이됨 (2개 동시 연결 가능한 기기에서 이런 현상이 있음)

    스마트폰 플레이 멈추고 PC에서 유튜브 플레이하면 정상 플레이됨

    블루투스 기기가 2대 동시에 연결 상태에서 한대가 플레이 상태이고 PC는 나중에 플레이를 하려고 해서 중지되는 것으로 보임



YJCO ACM8816 앰프 사용 설명서

1. 앰프 보드 출력은 패시브 스피커에만 호환된다.

     액티브 스피커나 정전압 드라이버에는 연결하면 안된다.
2. 앰프 보드는 DC24V–48V 전원 공급이 필요하다.

    출력 전력은 전압이 증가함에 따라 증가하지만, 손상을 방지하기 위해 48V를 초과하면 안된다.

    전원 커넥터는 5.5×2.5mm이며, 중앙이 양극(+)이고 외부가 음극(-)이다.
3. 앰프 보드는 전원에 연결되면 자동으로 켜진다(화면이 켜짐).

    인코더를 돌려 볼륨을 조절하고, 노브를 짧게 눌러 입력을 전환할 수 있다

    (리모컨도 편리하게 사용할 수 있다).

    왼쪽 버튼을 짧게 누르면 음소거가 되며,

    길게 누르면 대기 모드로 전환된다(다시 길게 누르면 전원이 켜진다).

4. 왼쪽과 오른쪽 채널의 음극 단자를 함께 연결하면 앰프가 손상될 수 있다.
5. 블루투스 작동을 위해 입력을 USB/BT 모드로 전환한다.

    "YJCO-QCC3084"라는 이름의 블루투스 기기를 검색하여 연결한 후 음악을 재생한다.
6. USB 재생 시 입력을 USB/BT 모드로 전환한다.

    USB 포트를 스마트폰이나 컴퓨터에 직접 연결한다(드라이버 설치 불필요).

    스마트폰을 OTG로 연결할 경우 OTG 케이블을 사용한다.

    (충전 케이블은 지원되지 않으며 USB 드라이브는 호환되지 않는다).

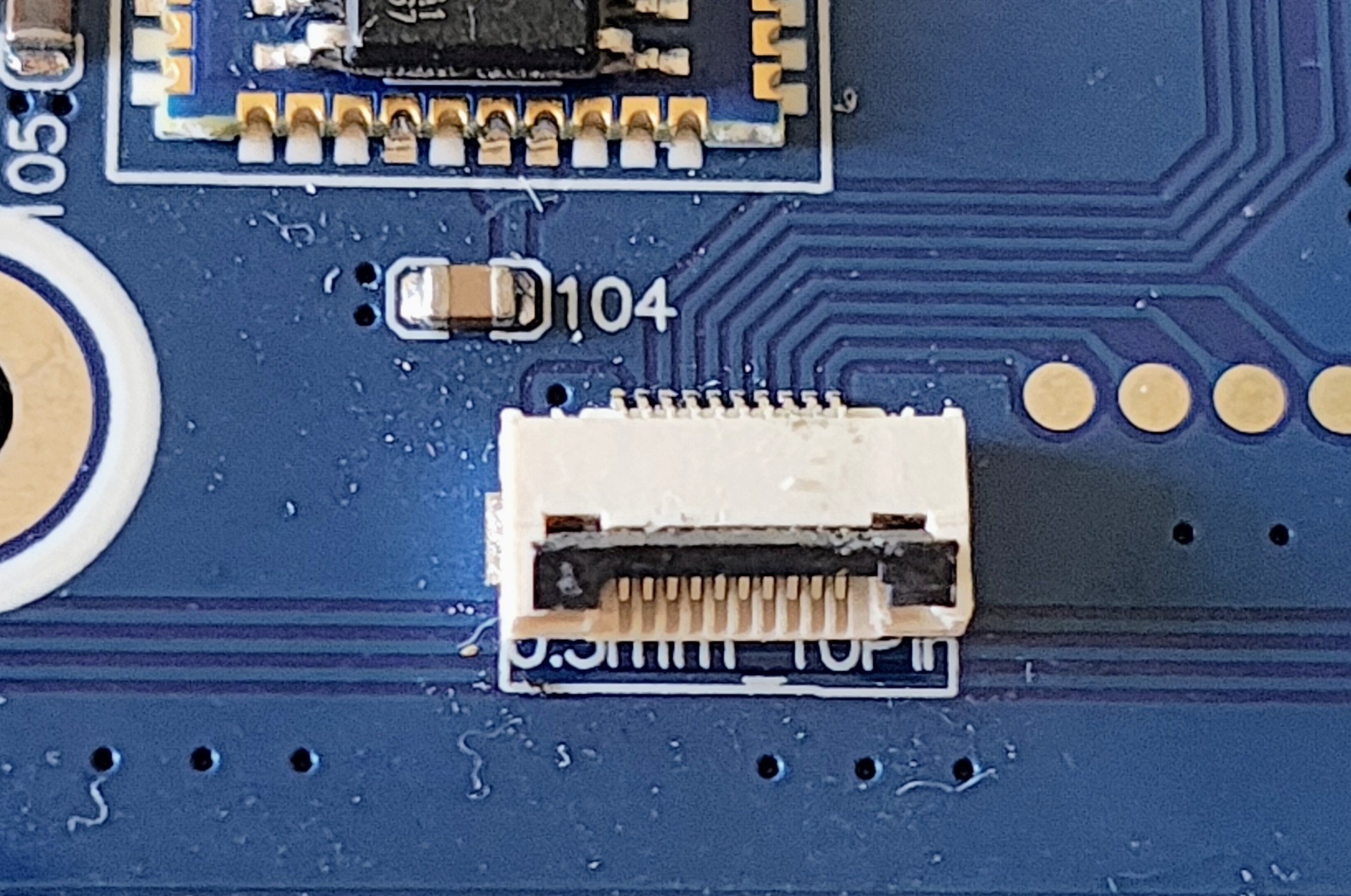

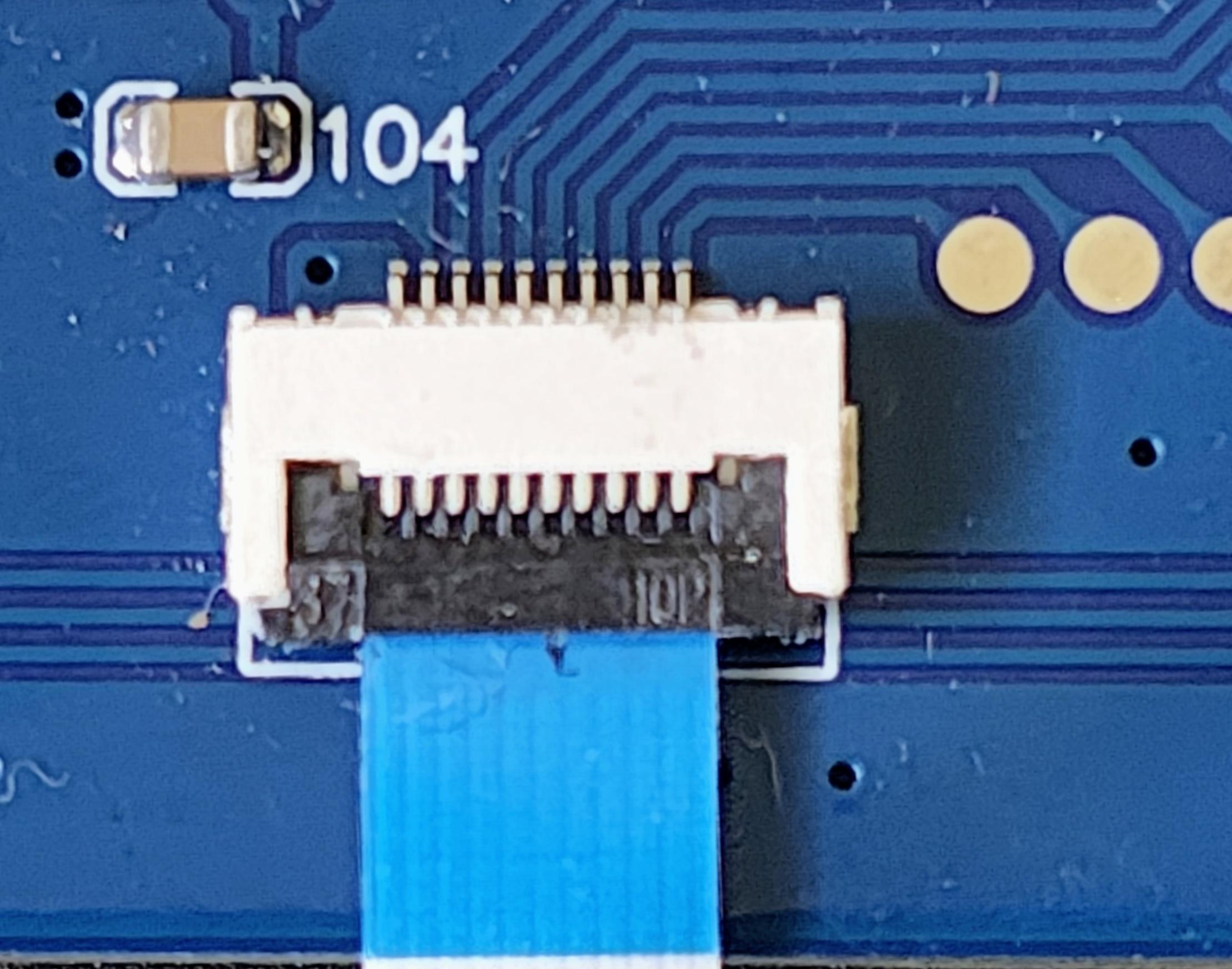

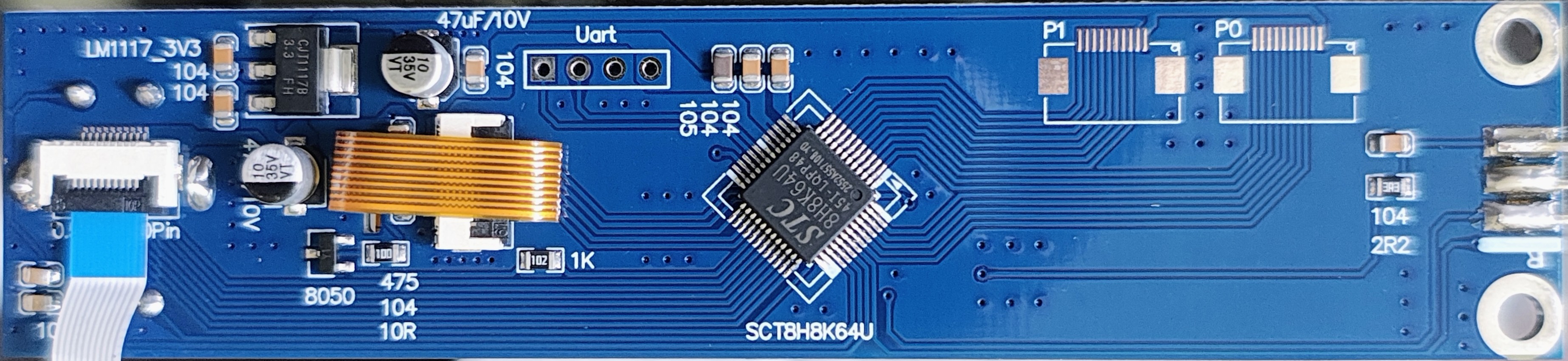

플립락(Flip-lock / Front-Flip) 방식 0.5mm 10핀 케이블
