야마하 HTR-5440 제품 설명서 (RX-V420)

야마하 HTR-5440  제품 라디오 및 스피커 셋팅 방법 (RX-V420)



RX-V420_ko_om_ymk .pdf

다운로드

RX-v420 HTR-5440-AS.z01

10.00MB

RX-v420 HTR-5440-AS.zip

3.34MB

















수동으로 필요한 주파수만 저장하는방법



1. A (PRESET/TUNING) 버튼 선택   A ; -> A   상태로 바꾼다.



2. B (<PRESET/TUNING>) 버튼 선택 하여 라디오 주파수를 찾는다.





3. A (PRESET/TUNING) 버튼 선택   A  -> A ;  상태로 바꾼다.



4. C 메모리 버튼 선택  memory 라고 빨간 글씨 깜빡임 (5초)





5. B (<PRESET/TUNING>)버튼 선택 하여

     선택한 주파수 저장 메모리 선택    A1  A2  A3  등....

     빨간 memory  깜빡일때 선택해준다.







6. C 메모리 버튼 선택하여 저장 ( memory  빨간 글씨 사라짐) ,

                  (다시한번 메모리 버튼 누르면 확실히 저장 된다.)







7.  1번부터 다시 반복하여 저장한다.

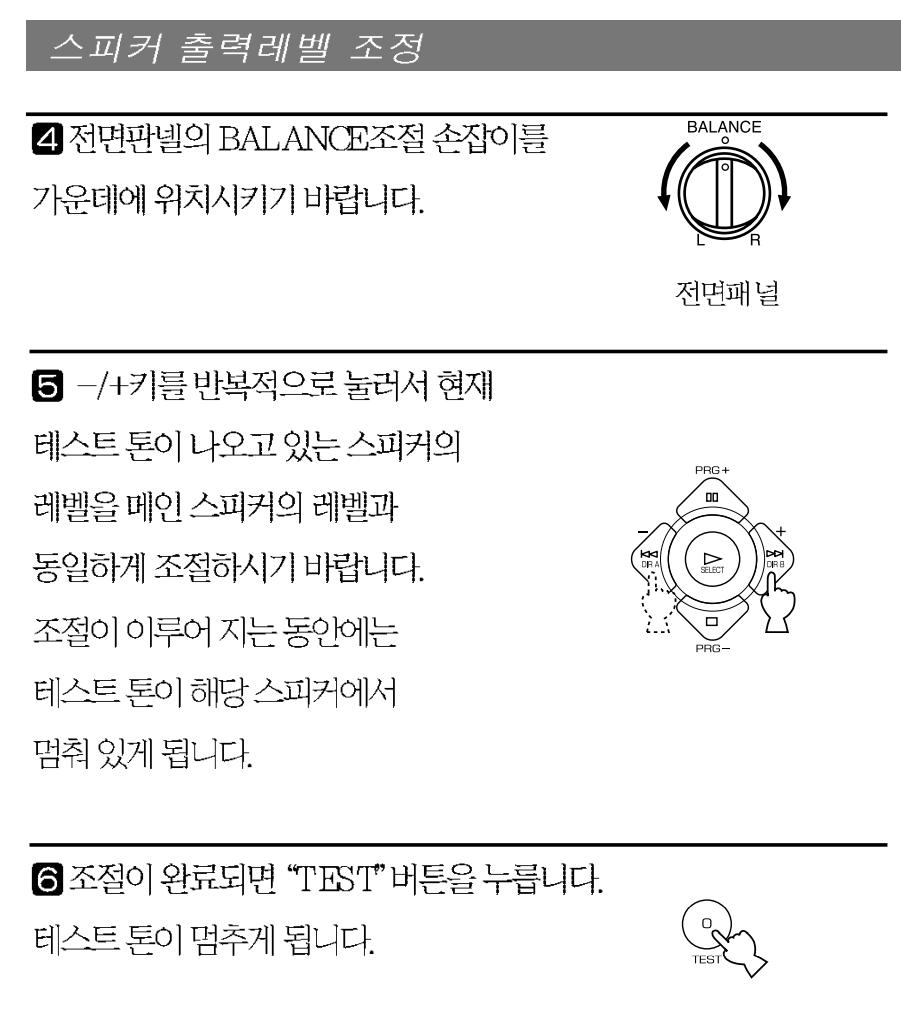

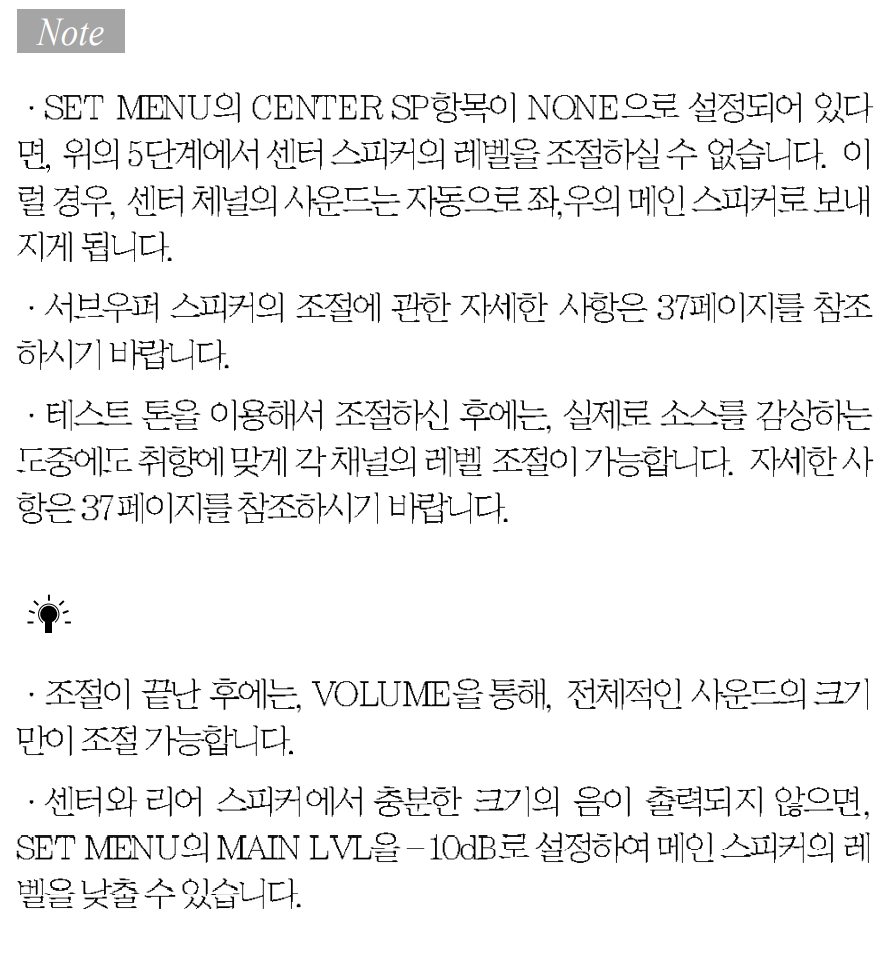

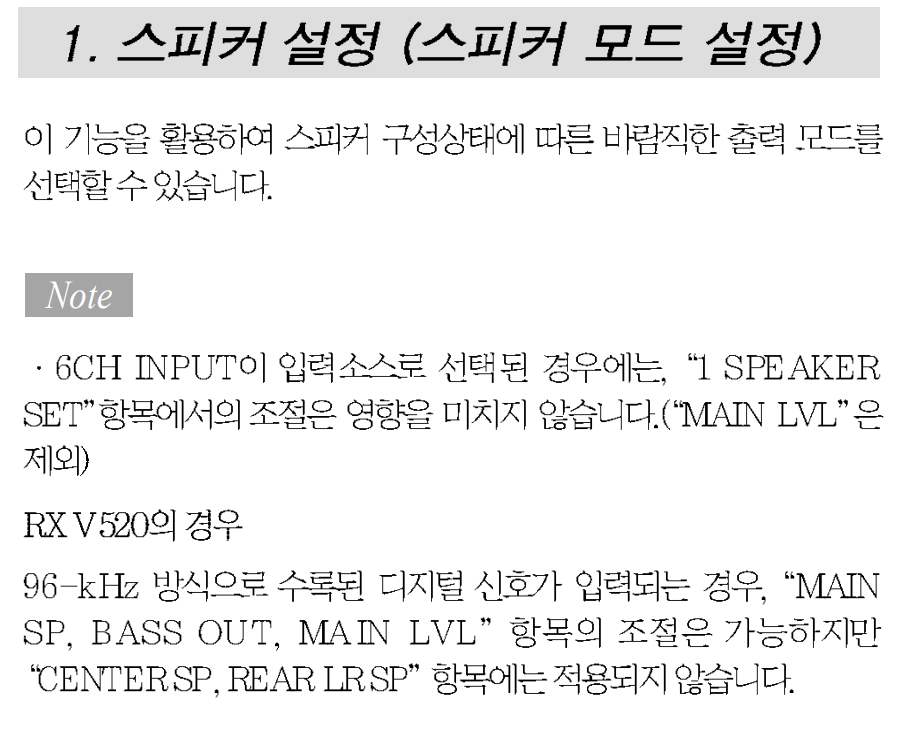

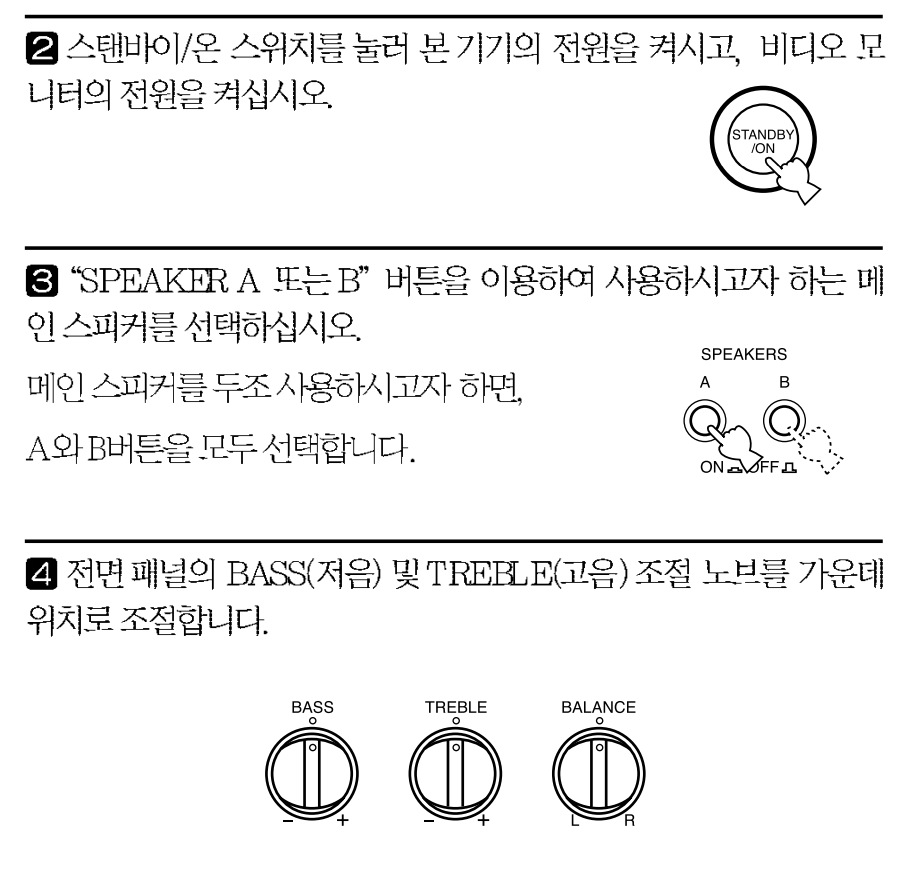

스피커 설정

1. speaker  set

   CENTER   SP  ;   LAR / SMR / NON            모르면 SMR 선택

   MAIN SP ;           LARGE / SMR /NON        모르면 SMR 선택

   REAR LR SP ;    LAR / SMR / NON              모르면 SMR 선택

  BASE OUT ;      SWFR / MAIN / BOTH      모르면 SWFR / BOTH  둘중 하나 선택



5.1의경우 메인스피커*2  센터스피커*1  리어스피커*2 서브우퍼*1
메인스피커는 저중고의 전대역에걸쳐서 재생이 된다

센타는 1Khz전후의 중역대가 재생 된다. (목소리가 뚜렷하게 들린다.)
리어는 재생주파수특성에 의한  중고역대만 재생되며 리어스피커 재생특성에 따른 출력의 차이도있다.

메인과 리어는 재생대역과 시간차(타임릴레이)에의하여 생동감있는 음질을 구현 할수 있다
