디스플레이 포트 DisplayPort 문제점들

디스플레이포트 1.2





1. 3840-2160 60Hz  UHD 해상도 지원

2. MST 기술로 UHD 구현

2. 제품과 케이블간 호환성 문제 자주 발생 함 ( 국내판매하는 케이블이 문제가 많음 )

   - 케이블 규격 불량이 주 문제일것으로 의심됨

   - 케이블 길이가 긴 제품은 제품에 따라 많은 문제 발생 (짧은제품 사용 권장)

 => 케이블이 호환성 문제 많이 발생

      업체에서 디폴트 제공하는 케이블을 사용하던가 짧은 케이블 사용하면 대부분 해결됨

      (업체에서 규격케이블을 제공 했다는 전제조건에 따른다.)

      이런 상황에서

1. DP는 컴퓨터와 모니터와의 거리를 가깝게 사용하는것이 가장 좋다.

2. 규격을 준수한 짧은 케이블이 가장 좋다.

3. 실재로 1m CABLE 사용시 문제되는 증상들이 거의 나타나지 않았다.

4. 길이가 길어진다면 비싸지만 광케이블이 가장좋다.
****************************************************************************************************************************************



DP 케이블 불량이 의심되는 증상들

- 3840-2160 해상도에서 60Hz 설정이 안되고 30Hz로만 나옴

- 840-2160 해상도에서 30Hz  60Hz 두 주파수가 오락가락한다.

- 사용중 화면 깜박임 현상이 자주 나타난다.(자주 깜빡임)

- 사용중 모니터가 검은 화면으로 바뀌면서 케이블 연결 안되어 있음 메시지 나온다.

- 60Hz 설정 했음에도 부팅시 30Hz로 바뀌어 있는 현상 자주 나타난다.

- 사용중 화면이 블랙 아웃된다.( 연결된 포트 없음 메시지 깜빡임 등등)

- 사용중 화면이 검은 화면이 되었다가 정상으로 돌아오고 하는 증상 반복된다.(화면 깜빡임 연속 반복)

- 부팅 안되는 증상 (케이블이 문제가 있고 UEFI 모드에서 현저하게 발생...바이오스모드에서 증상 줄어듬)

- 부팅시 아무 화면도 안 나오다가 윈도우 화면만 나온다.

  부팅시 중간에 나와야 할 화면이 스킵되는 현상

  ( 규격이 안맞거나 불량 케이블에서 나타날수 있는 증상, 또는 저가형 모니터와의 호환성문제)

- YCbCr444 설정 했음에도 YCbCr420 으로  변경되는 현상







=>  DP 포트 사용하는 모니터에서 사용자를 괴롭힐 주요 문제들이다.

      많은 모니터와 그래픽 카드가 DP포트를 선택 하게 되면 사용자들은 이문제로 홀로 고민을 많이 하게 될 것 같다.

이런 문제는 업체 지원 받기도 힘들다.

      모니터, 그래픽카드, 케이블이 동시에 변수가 되기 때문이다.



========================================



BDM4065UC 사용하면서 나타나는 DP관련 문제들..................................................

현재 나타나는 DP관련 문제들..................................................

=> 자주 나타나는 증상들이 아니라서 AS를 받아도 증상 재현이 안될 가능성이 높다.





(1) 절전 모드 들어갔을때 컴퓨터가 깨어나면서 모니터를 새로 찾는 현상

    이때 아이콘이 왼쪽으로 쏠리거나 창이 작아져 있다. (해결)

   => 윈도우에서만 나타나는 DP의 특성으로 확인됨

        디스플레이포트가 전원이 꺼지거나 절전 모드 들어가면 모니터가 장치에서 제거된다..

     다시 모니터 전원이 켜지면 OS에서 하드웨어 구성을 새로하면서 1024-768 정도의 저해상도에서 화면구성을 먼저 함

     해상도가 다시 3840-2160으로 커지고 아이콘이나 프로그램 실행창은 그대로 있음





     =>  Windows7에서는 문제 해결





http://www.ninjacrab.com/persistent-windows/



      사이트에 해결 방법이 나와 있다.



      다운로드 받아서 테스트 해본 결과 Windows7에서는 문제가 해결 된 것으로 보인다.





           PersistentWindows_v1.0.7.zip





       다운로드 받아서 응용프로그램 실행 시키면 자동으로 적용된다.





=> Windows 10에서는 업데이트 되면서 문제가 일부 해결 된 것으로 보인다.



    절전모드는 증상이 안나타나는것 같은데



    모니터를 껏다가 키는경우에는 나타난다.











(2) 가~~~끔 깜빡이는 현상 나타남 (케이블 문제로 의심됨)

  이 증상은 정말 원인 찾기가 힘들다.

  (그래픽카드, 그래픽카드 드라이버 케이블 모니터 시스템파워 기타 다른요인 등등)

  일주일에 2~3 번 정도 이 증상을 경험하고 있지만 원인을 찾을수가 없다.

  자주 나타나는 증상이면 이 것 저 것 테스트 해 볼텐데....

  알파스캔에 문의 해봤는데 뾰족한 방법은 없는 듯 하지만.케이블은 지원해 주겠다고 연락 받음..

  이런증상 사용자 문의가  있긴 있는 것으로 보임



   => 케이블 길이가 짧을수록 증상이 안 나타난다.

       케이블 길이가 길수록 증상 재현은 잘된다.

       케이블이 길어야 한다면 광케이블을 사용하면 문제는 해결된다.





(3) 가~~~끔씩 컴퓨터 부팅시 모니터 주파수가 30Hz 로 바뀌어 있는 현상

    => 주파수 바뀌는 현상

- 윈도우 업데이트시에 가끔 나타남

  여기서 재부팅하면 다시 60Hz 정상으로 돌아온다.

- 윈도우 업데이트후 종료시 업데이트 구성중 매뉴 나오고 종료

  이 후 다시 켰을경우 30Hz로 바뀜 - 재부팅하면 60Hz로 원위치 됨

  평상시 60Hz 잘 사용하다가 위와 같은 경우가 가끔 나타남

- 부팅시 30Hz로 되었을때 강제로 60Hz 변경을 하면 블랙아웃현상이 발생한다.

  가장 이해 할수 없는 증상이다.

  쉽게 볼수 있는 증상이 아니라서 2번밖에 테스트 못해 봤지만

  모니터에서 화면을 받아들이지도 못하고 시스템도 먹통이 된다.

  파워스위치 눌러도 정상 종료조차 안한다.

  웃긴건 정상적인 부팅도 안된다는 것이다.(이건 분명 DP 포트 관련 시스템적인 문제 이다.)

  이 경우 반드시 F8 눌러서 표준모드로 부팅하고  드라이버 재설치 해준다.

  그냥 재부팅하면 간단하게 해결 될 문제이니 강제로 변경하는 일은 하지 않는다.

=> 케이블 상관없이 증상 나타남

    대부분의 사용자가 이런증상이 나타나기는 하지만 인지하지 못한채 사용하고 있을수도 있다는 생각이 든다.



 => 거의 나타나지 않는 증상임



(4) 가끔 나타나는 부팅 안 되는 현상 (모니터에서 신호없음 나오고 부팅 안됨)



     가끔 부팅이 안되고 모니터에서 신호 없음 나오고 다운되는 현상 나타남

     모니터 바꾸고 나오는 증상이지만 시스템적인 문제라고 생각한다.





     이 문제는 DP 케이블 교체하고 해결 되었다. (이유는 모르겠다._)

    강원전자 1m 짜리 DP 케이블 사용하면서 문제가 안나타난다.

    너무짧다.

    길이 때문에 하이브리드 광케이블이라도 구입해야 하나 .....???



















(5) 그래픽 카드 드라이버 업데이트후 재부팅하면 부팅 안되는 현상

    - 모니터에서  신호 없음 나오고 부팅안됨

    - 엔비디아 지포스 익스피리언스를 통해 업그래이드 진행하면 이런 현상이 가끔 나온다.

    - 껏다 다시 키고 안전모드 들어갔다가 디스플레이 드라이버 수동 설치해 준다.

    - 지포스익스피리언스에서  드라이버 업데이트하라고 메시지 나오면

      엔비디아 홈페이지 들어가서 새로운 버전 다운로드 받아서 수동 설치하면 문제 발생 안함



(6) 드라이버 부스트 프로그램으로 시스템 관련 드라이버를

    최신 버전으로 업데이트시 재부팅하면 화면 아웃되고 부팅 안되는 현상

     해결방법 =>시스템 관련 드라이버 업데이후에는 반드시 비디오 드라이버를 다시 설치해 준다.

     -비디오 드라이버만 새로 설치해주면 문제 해결됨



(7) 케이블 호환성문제 와  1.1a 케이블 사용시 나타나는 심각한 문제



    사실 케이블에는 버전이 없다.

      DP 나 HDMI 나 규격만 제대로 지켰다면 문제가 발생 할수가 없다.

      그당시 나온 규격에만 맞춰서 제품을 내놓다 보니 저품질 케이블이 버전이 낮은 케이블이 되어 버렸다.





  => 국내에서 판매되는 DP 케이블이 문제가 많은것으로 생각됨

      기존 1.1버전으로 판매되는 제품들 재고를 1.2로 전환 판매함으로서 문제가 되는것으로 보임

      일부 중소기업은 4K모니터를 판매하면서

      기존의 1.1케이블을 덤핑으로 구입하여 자사 모니터와 함께 번들 케이블로 제공한다.

      1.2를 지원한다는 모니터를 팔면서 번들 케이블은 1.1로 제공한다.

      근본적으로 1.1케이블은 2560-1600의 해상도를 보장하는 케이블이다.

      이런 케이블을 사용 할 경우 처음에는 분명 문제없이 정상 작동한다.(그렇게 보인다)

      케이블 구조상 1.2는 1.1a 케이블에서 기본적으로 쉴드만 추가 되었다고 보면 된다.

      다른 조건이 같을때 쉴드가 되고 안되고 차이가 미세한 성능저하로 나타날수 있다는 것이 근본적인 문제다.

      과연 다른 조건은 같을까 ???

      이 케이블을 사용했을 경우 대부분 처음에는 문제점이 보이지 않는다.

      현재 나타나는 모든 증상은 어느정도 사용하다가 인지하게 되고

      그 증상 조차도 가끔 나타나는 증상들이 대부분이다.

     이문제는 DP케이블이 유독 심하지만 HDMI 도 마찬가지다.



     성능저하는 대부분이

     순간적으로 점이나 선이 보였다 사라지는 플래시성 노이즈가 나오거나

     위의 경우처럼 아주 가끔 화면이 깜빡거리는 형태로 나타난다.

     (대부분의 사용자는 이런문제를 모른체 그대로 사용한다.)

     신호 전달에 문제가 있다고 판단되면  Pre-emphasis 와 Driving Current를

     0~3단계까지 자동으로 조절하게 되는데

     이로 인해 사용자가 인지하기 힘든 데이터의 왜곡현상이 생길수가 있다.

     아니면 UHD 60hz 선택이 안될 수도 있다. (가장 편한 불량 증상이다.)

     부팅시 중간에 나와야 할 화면이 스킵되는 현상도 있다.



     그런케이블을 사용함으로서 사용자들만 불편하게 된다.

     대부분의 사용자는 이런 문제를 모른체 사용할 것이고

     신경을 쓰게 되는 일부 사용자는 AS신청을 해볼것이고....

     모니터업체는 증상 재현 안 됨으로 대응하고 사용자는 비싼 케이블을 다시 구입하게 된다.

     결국 중소기업 모니터를 저렴하게 구입 한것 같아도 결코 저렴한 것이 아닌것이 된다.

     케이블만 저렴한 제품을 넣었다면 그나마 다행일 것이다.





  - 2미터 이상 긴 케이블 호환성 문제 발생

     길면 길수록 주파수가 낮아지거나 화면이 먹통되는 증상 나타남

     사용중 화면이 아웃 되거나  깜밖이는 문제 발생

  국산 DP 케이블은 1.8m 이하 케이블이나  기본 제공된 케이블이 가장 잘 동작 한다.

  DP 사용할때는 컴퓨터와 모니터의 거리는 가급적 가까이 두고 사용하는것을 권장한다.

  DP 케이블이 좋으면 패널이 허용하는 한

  3840-2160 UHD 해상도에서 70Hz 75Hz 설정도 가능하고 안정적으로 사용 할 수 있다.

  60Hz 에서 안정적이던 제품도 65Hz설정하면 화면이 아웃되는 경우가 많다.

  일단 나중에 교체한 기본제공 케이블은 75Hz까지 작동하는건 확인했다.

  DP는 케이블이 제품 성능에도 많은 영향을 미친다.



 케이블은 규격대로 사용해야 문제가 없다





=> 이 문제는 DP 케이블 교체하고 해결 되었다. (이유는 모르겠다._)

    강원전자 1m 짜리 DP 케이블 사용중이다.









    (8) 시스템 먼저 키고 모니터 켰을 경우 신호 없음 문제



=> DP포트로 연결 된 모니터에서만 나타나는 증상이다.

     컴퓨터를 먼저키고 모니터를 나중에 키면 모니터에 신호 없음 증상 나옴

    -> 컴퓨터 전원스위치 눌러 껏다가 다시 키면 모니터에 정상신호 들어옴

    -> DP 케이블을 뺏다가 다시 끼면 신호를 받는 경우도 있음

    -> 다른 회사 다른 모델 모니터에서도 이 증상이 나타나는 걸로 보아 DP규격상의 문제나

        윈도우의 문제로 판단됨

    => 이 문제는 DP 케이블 교체하고 해결 되었다. (이유는 모르겠다._)

        강원랜드 1m 짜리 DP 케이블 사용중이다.



  증상이 잘 나타나지도 않지만 모니터를 먼저 키면 증상이 많이 줄어든다.

  20번핀에서 3.3V 500mA 의 전압이 흐르는데

  역전압이 흘러 이런 증상이 나타난다는 얘기들이 있다.

  테스트 해보지는 않았지만 증상이 심하면 케이블을 교체하거나

  케이블의 20번핀을 막아서 사용해 보는 방법도 있다.

  이게 사실이의면 모니터 설계상 문제다.



 (9) 컴퓨터 사용중 모니터를 껏다가 다시키면 마우스의 위치가 가운데로 위치한다.



=> DP로 연결된 모니터는 끄게 되면 장치에서 완전히 제거된다.

     다시  키게 되면 새로운 장치로 인식하므로

     마우스 커서는 디폴트위치인 정중앙으로 위치하게 된다.



그외 호환성문제로 추측되는 증상들



- 드라이버 부스트 프로그램으로 시스템 관련 드라이버를 최신 버전으로 업데이트시 재부팅하면

  화면 아웃되는 문제 발생

  해결방법 =>시스템 관련 드라이버 업데이후에는 반드시 비디오 드라이버를 다시 설치해 준다.



===================================================







********************************************************************************

































절전모드 OR 초기 화면 안나옴



디스플레이포트가 전원이 꺼지거나 절전 모드 들어가면 모니터가 장치에서 제거된다..

20번 전원 핀이랑 관계있다......

20번핀을 가리거나 뽑아내면 문제는 해결된다.



이작업이 쉬운 작업이 아니니...조심해야함

위험한 작업이고 모니터나 그래픽 카드가 고장 날수도 있음



절전모드에서 깨어나지 않을때 조치사항 (부팅시 초기 화면 안나오는 증상도 해결....)



출처..................

 http://sepczuk.com/techblog/2013/07/displayport-sleep-resume-problem-resolved/

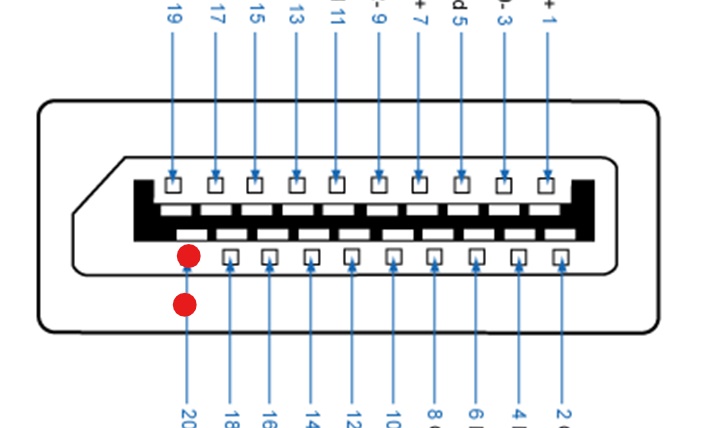

20번핀 ....

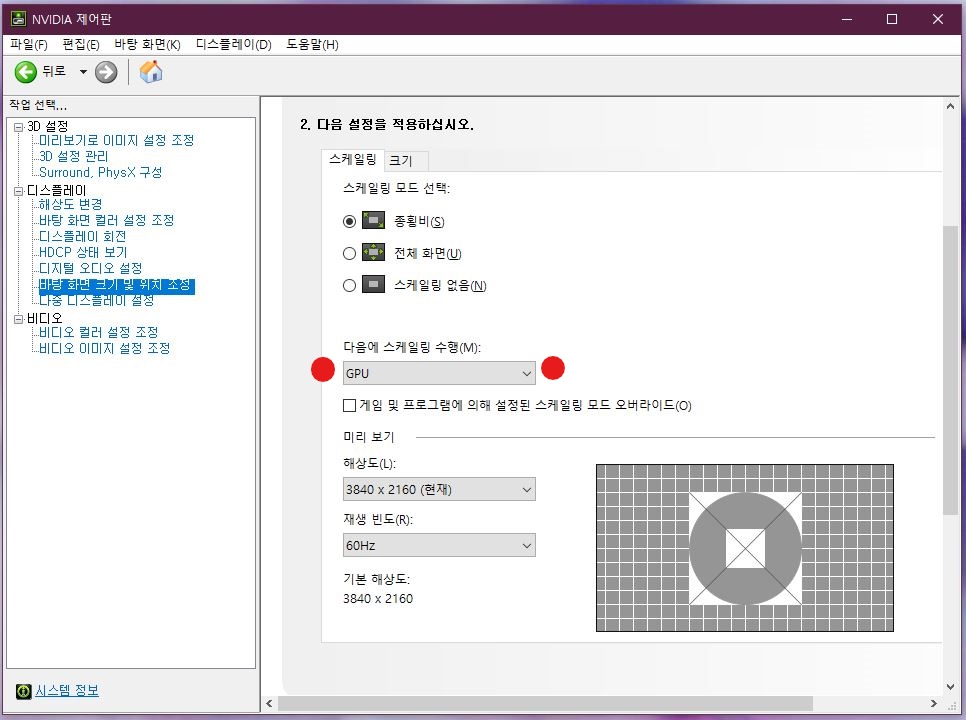

NVIDIA 제어판
