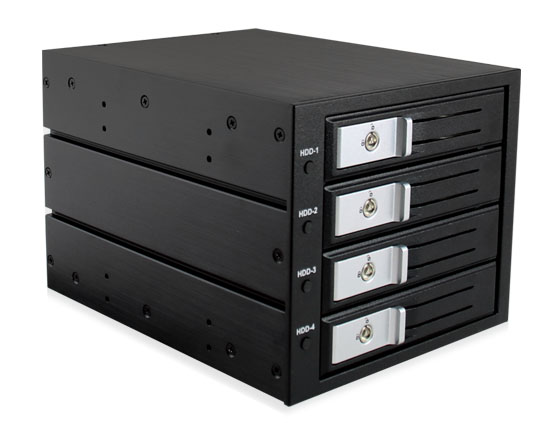

MRA504-6G HDD RACK (HDD TRAY)
TOOLFREE Aluminum Alloy 3.5inch 4-bay SATA 6 Gbps Hard Drive Tray
ko.aliexpress.com/item/1005001280811373.html?spm=a2g0s.9042311.0.0.19ff4c4deJDjBF
http://www.toolfree.com.tw/en/zuixinchanpin/674.html
MRA504-6G HDD RACK
3.5 인치 4 베이 SATA/SAS 6 Gbps 하드 드라이브 트레이 * 1
새시 고정 나사 * 8
설명서 * 1
SATA 데이터 케이블 * 4
3.5 인치 잠금 키 * 2
3.5인치 SATA/SAS HDD driver 4개 장착
50000사이클 핫스왑 보장
80 미리팬 장착
개별 파워스위치와 개별 LED 작동
듀얼 알람 시스템 ( 부저소리와 LED 인디케이터로 보여줌)
SATA HDD , SAS HDD 호환
사용하는 SSD 또는 HDD가 6개이고 착탈식으로 사용하다 보니
구형 케이스를 30년가까이 사용하게 되었다.
현재 SSD2개 HDD 4개를 착탈식으로 사용 중이다.

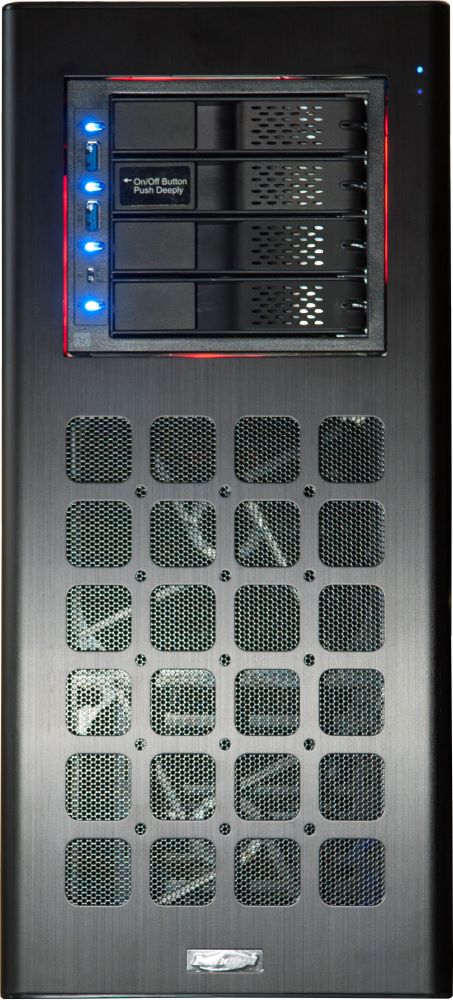

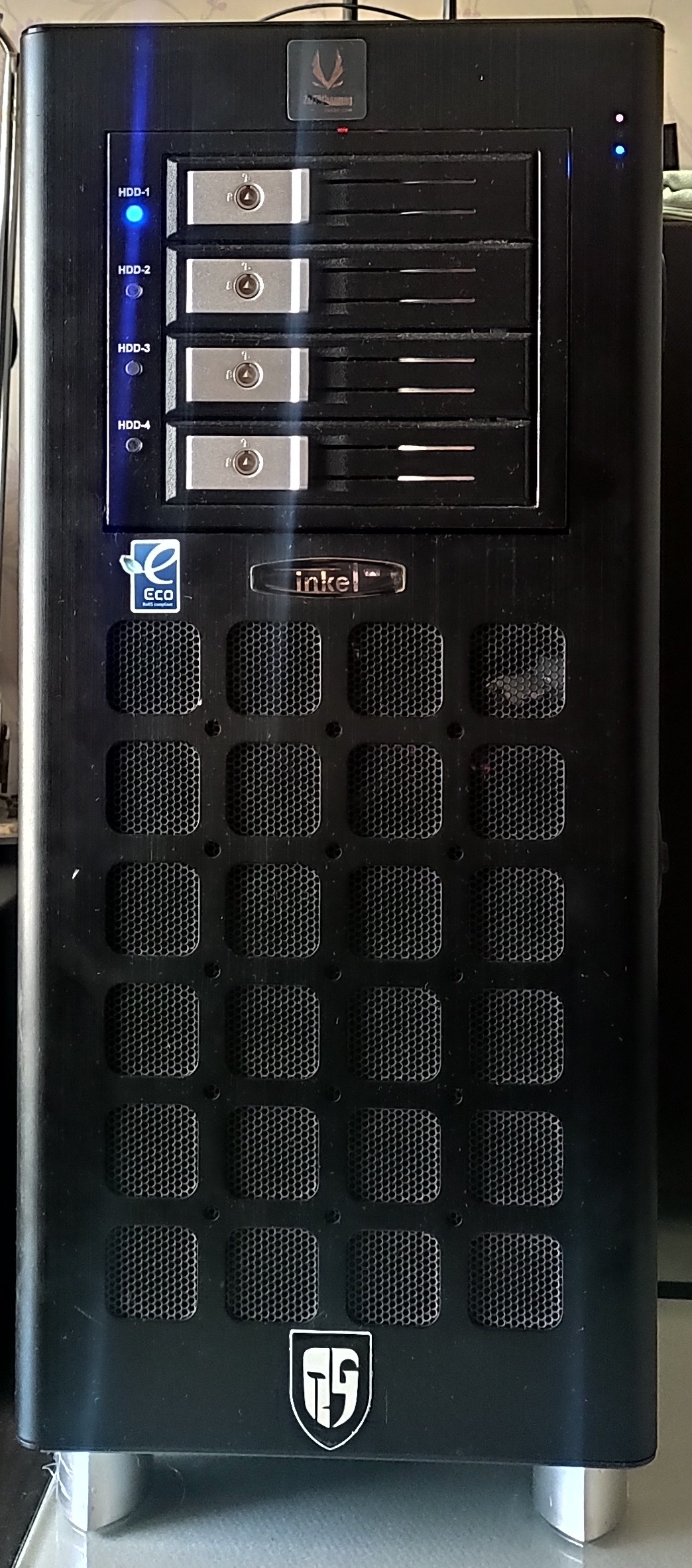

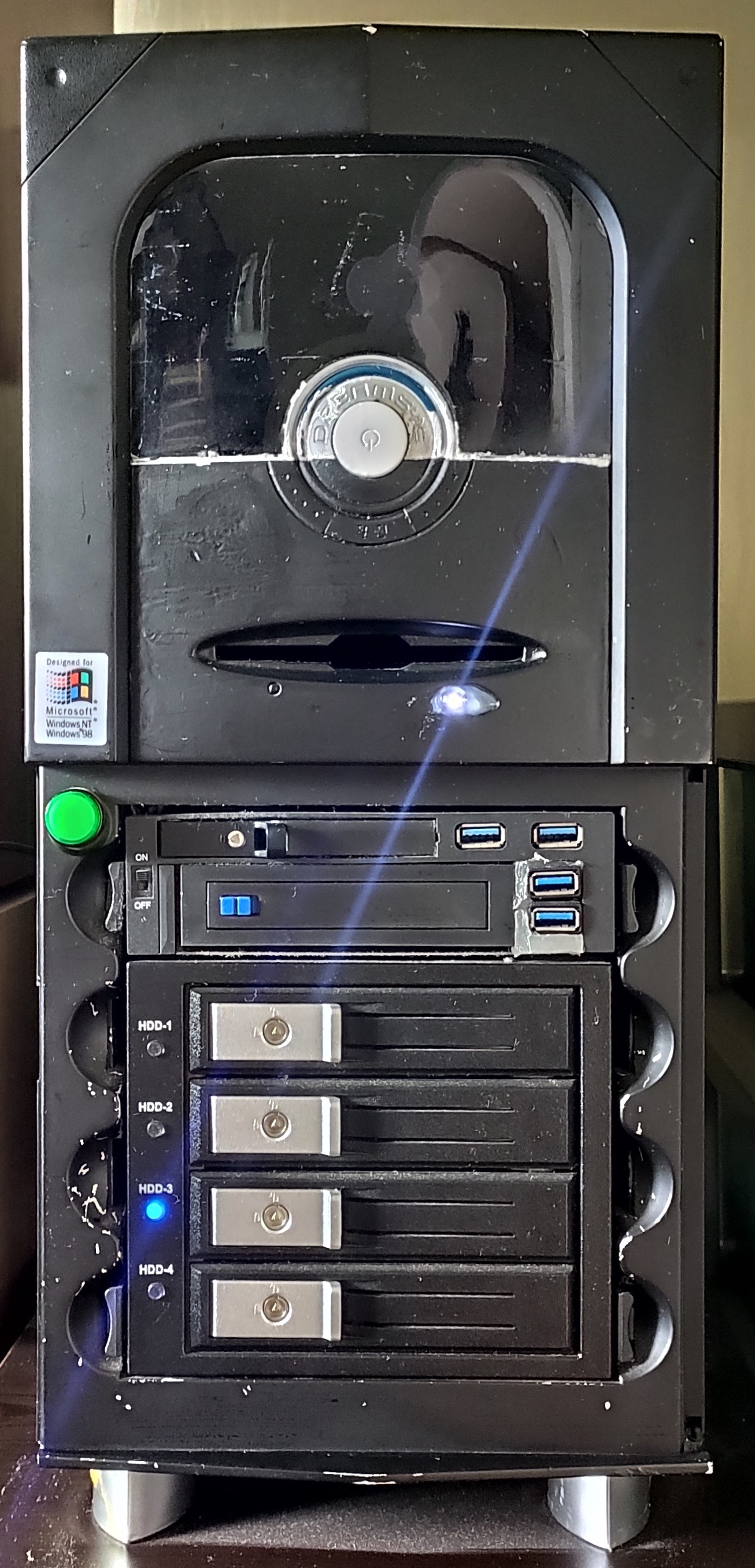

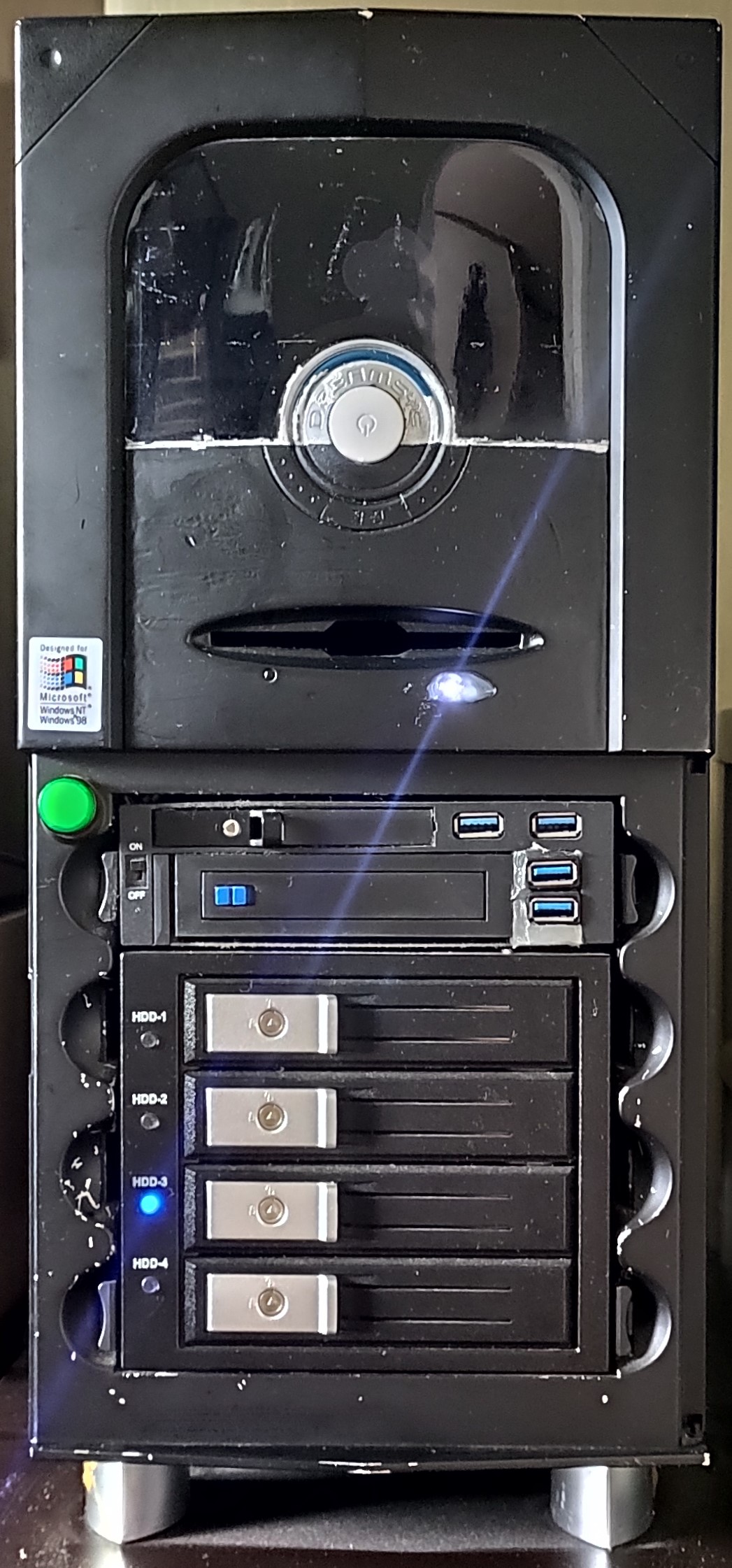

10년 전에 구입한 리안리케이스와 30년 가까이 된 삼보컴퓨터 케이스
SSD2개 HDD 4개를 착탈식으로 사용 가능한 케이스를 찾으면 교체하려고 했는데 이제 5.25 Bay는 없어지는 추세이다.
두 케이스로 그대로 더 사용할듯하다.
1. HDD 삽입시 아주 부드럽게 들어간다.
2. 트레이별로 개별 작동이 가능하다.
3. 작동 시 스위치를 3초 정도 눌러준다.
4. 처음 인식할 때 BLUE LED 깜빡이고 정상 인식하면 BLUE LED가 켜져 있다.
6. HDD 작동 시 BLUE LED 깜빡임
7. 듀얼 알람시스템 ( 부저소리 LED )
8. 제공된 SATA 케이블이 고급스럽다.
지금까지 구입했던 내장형 HDD RACK에 제공된 케이블이 품질이 그저 그랬는데.
이 제품 케이블은 정말 고급스럽다.
9. 웨스턴 디지털 외장형 HDD ( 이지스토어, 엘리먼트, 북?? 등 ) 하드디스크만 분리해서 사용해도
3.3V 이슈 문제 상관없이 잘 작동한다.
10. 파워는 ATX 4핀 파워 두 개를 연결하거나 SATA 파워 두 개를 연결한다.
*** ATX 4핀 파워와 SATA 파워를 같이 연결하면 안 된다.***
11. 핫플러그인 작동이 안 될 경우 켜져 있는 상태에서 재부팅 후 HDD 인식여부를 확인한다.
재부팅후 정상 인식한다면 소프트웨어적인 문제이다.
바이오스에서 핫플러그인 설정이 정상적으로 되어 있는지 확인한다.
설정이 정상적으로 되어 있는데 핫플러그인이 안 되는 경우
핫스왑 프로그램을 설치하고 사용한다.
==================================================
MRA504는 사용 중 갑자기 정전이 발생하면 모든 HDD의 이전 작동 상태를 기억한다.
자동으로 다시 시작하고 이전 작업 상태로 돌아가 무인 지능형 모드를 달성할 수 있다.
12. 컴퓨터 종료 후 부팅할 때 앞에 사용했던 하드디스크를 사용 안 함으로 설정할 수 있는 방법이 없다.
=> HDD 트래이 4개를 모두 열고 부팅해야 한다.
13. 앞에 사용했던 하드디스크 트레이를 열고 부팅하면 아래 트래이의 하드디스크가 작동하는 현상이 있다.
=> HDD 트래이 4개를 모두 열고 부팅해야 한다.
매인보드에 서로 다른 칩셋의 사 타 칩셋이 있는 경우에
혼합 사용 시 특정 칩셋 작동 안 함 문제가 발생하는 경우
한 가지 칩셋에만 연결해서 사용하거나 작동 안 하는 칩셋의 드라이버를 버전별로 설치해 본다.
이것도 해결이 안 되면 그냥 핫스왑 프로그램을 사용한다.
특정 회사의 보드가 핫플러그인을 지원하지 않는 경우도 있다.
이 제품은 HOTSWAP 프로그램도 작동하지 않는다.
ex) ECS H110M4-C3V
ECS나 칼라풀 바이오스타 같은 회사의 보드는 사용하지 않는 것이 좋다.
애즈락 ASUS MSI 기가바이트 보드들 중에서 인텔제품을 추천한다.

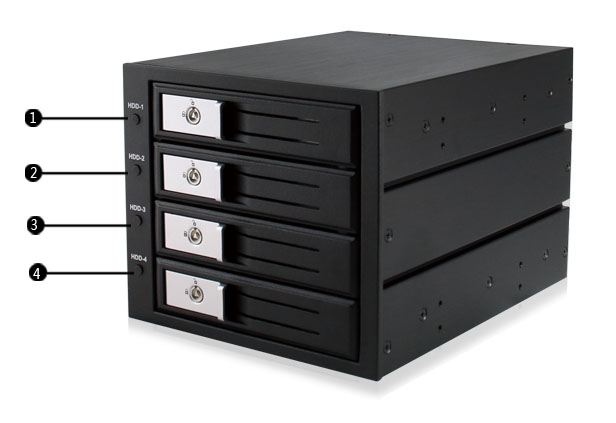

Front Panel
1. 전원 인가시 BLUE LED
HDD 작동 시 BLUE LED 깜빡임.
팬작동 실패 시 Orange LED 깜빡임.
온도가 설정보다 높으면 빨간색 LED가 깜박임.
2. 개별 전원 스위치
3. 모든 베이의 전원 켜기 / 끄기
첫 번째 또는 두 번째 베이 전원 스위치를 3번 누르면 4개 Bay 모두 전원이 켜집니다.
전원이 차례대로 켜집니다.
세 번째 또는 네 번째 베이 전원 스위치를 3번 누르면 4개 베이 전원이 모두 꺼집니다.
모든 베이의 전원이 즉시 꺼집니다.
4. HDD 활동 표시기 스위치
LED 스위치 전원 끄기 = OFF
LED 스위치 전원 켜기 = ON
5. LED 인디케이터
| 전원표시등 | 파란색 LED 가 계속 켜져 있음 |
| HDD 활동 | 파란색 LED 가 계속 깜빡임 |
| FAN | 팬에 장애가 발생하면 주황색 LED가 깜박임 |
| 온도 | 온도가 높을 때 빨간색 LED가 깜박임 |
온도가 설정보다 높으면 빨간색 LED가 깜박이기 시작합니다.
HDD 작동 시 빨간색과 파란색이 번갈아 깜박임
팬이 오작동하면 부저가 켜지고 주황색 LED가 깜박입니다.
기능이 정상으로 돌아올 때까지 주황색 LED가 꺼집니다.
HDD 작동 시 주황색과 파란색이 번갈아 깜박임
6. 팬 속도 스위치
AUTO = 내부 온도가 30'C에 도달하면 팬이 작동하기 시작합니다.
팬 속도는 온도 변화에 따라 자동으로 조정되며
온도가 40'C에 도달하면 팬이 최고 속도로 회전합니다.
HIGH = 온도가 30'C에 도달하면 팬이 최고 속도로 회전합니다.
7. 부저 스위치
OFF = 부저음 끄기
ON = 부저음 켜기
8. 온도 경보 설정
우수한 방열성
전면 베젤의 통풍구와 HDD 사이의 공간에 적절한 공기 흐름을 설정하고
열 방출을 향상하기 위해 80mm 팬을 추가하고
HDD 표면 온도를 15 도의 환경 온도를 초과하지 않도록 제어하고 HDD가 항상 정상 온도 범위에서 작동하도록 합니다..
내부 온도가 30 ° C에 도달하면 팬이 작동하기 시작하여 팬 수명주기가 연장됩니다.
55'C, 60'C, 65'C 세 온도 레벨 알람 설정
장치의 온도가 설정보다 높을 때.
부저가 켜지고 빨간색 LED가 깜박입니다.
부저를 중지하려면 아무 버튼이나 누르십시오.
기능이 정상으로 돌아올 때까지 빨간색 LED가 켜집니다.
온도가 설정보다 높으면 빨간색 LED가 깜박이기 시작합니다.
HDD 작동 시 빨간색과 파란색이 번갈아 깜박임
지금까지 사용한 HDD랙 중 가장 열이 안나는 제품임
온도가 높은 상태
9. 팬 오작동 경보
팬이 오작동하면 부저가 켜지고 주황색 LED가 깜박입니다.
부저를 중지하려면 아무 버튼이나 누르십시오.
기능이 정상으로 돌아올 때까지 주황색 LED가 켜집니다.
HDD 작동 시 주황색과 파란색이 번갈아 깜박임
팬이 정상 작동하지 않음
온도가 높은데 팬도 작동 안 함
10. 설정 자동 기억
장치가 꺼졌다가 다시 시작되면.
HDD의 설정 상태 가 자동으로 반환됩니다.
HDD 설정상태 그대로 부팅됩니다.
MRA504는 사용 중 갑작스러운 정전이 발생하면 모든 HDD의 이전 작동 상태를 기억합니다.
전원 복원 후 자동으로 다시 시작되고 이전 작업 상태로 돌아갑니다.
이 기능은 주로 장시간 무중단 작업이 필요한 감시, 서버 및 기타 장비를 위해 설계되었습니다.
사용 중에 정전이 발생하면 전원 복원 후 MRA504를 다시 시작할 필요가 없으며
자동으로 다시 시작하고 이전 작업 상태로 돌아와 무인 지능형 모드를 달성할 수 있습니다.
설명서 내용을 보면 엄청 대단한 내용처럼 되어 있는데....
프로그램 실행이 다시 된다거나 데이터가 자동 저장되어 복구된다거나 그런 거 아님
windows10에서 그냥 켜져 있던 하드는 켜져 있고 꺼져 있던 하드는 꺼져 있음.
켜져 있던 HDD를 컴퓨터를 끄고 제거하면 다른 HDD가 켜지는 부작용이 있음.
부팅 시 HDD랙을 사용 안 하려면 모든 HDD랙을 분리해야 함.
정말 끌 수 있었으면 끄고 싶은 기능이다.
OS 상에서 프로그램 복원이 된다거나 데이터 복원이 된다거나 하면 이 기능이 도움이 됨
11. SATA 및 SAS HDD와 호환 가능
12. 주의 사항
1.
HDD를 잘못된 방향으로 삽입한 경우 랙 손상을 방지하기 위해
전면 도어를 강제로 닫지 마십시오.
2. HDD 핫 스왑 전에 Hot swap 및 HDD 관리 관련 소프트웨어를 설치하십시오.
3. 내부 SSD(HDD)에 OS가 설치된 경우 분리하지 말고 종료하여 전원을 끄십시오.
OSS SSD는 보드에 직결해서 사용할 것을 권장한다.
Product specification
| Model No. : | MRA504 |
| Model Name： | 4 x 3.5" SATA/SAS 6.0Gbps Internal Enclosure |
| Product Color : | Black frame + Silver door handle |
| Type of HDD: | 4 x 3.5”SATA/SAS HDD |
| Transmission Speed : | SATA III 6.0 Gb/sec. (Speed varies with the HDD) |
| Assembly Space : | 3 x 5.25”CD-ROM space |
| Interface : | 4 x SATA 7Pin |
| Power Input : | 2 x SATA15Pin + 2 x ATX 4Pin |
| Lock： | Yes |
| LED Indicator : | Blue steady for power ; Blue blinking for access Orange blinking for fan failure, alternating orange and blue flashing Red blinking when temperature is above the setting, alternating red and blue flashing |
| RAID: | NA |
| Heat-dissipation system: | 80 x 80 x 20 mm DC 12V 3000 rpm ball bearing |
| Fan speed control : | AUTO / HIGH |
| Malfunction alarm： | Dual alarm system: buzzer and LED (for the fan failure or internal temperature exceeds the setting maximum temperature) |
| Power and working environment | Voltage: 12V + 5V DC |
| Working Temperature: 0°~ 55°C | |
| Storage Temperature: -20°~ 55°C | |
| Relative Humidity：5% ~ 65% | |
| Hot swap support : | Yes |
| Operating System： | Any OS |
| Material : | Aluminum, Alloy Zinc, SGCC, SUS430, PC |
| Dimension (L*W*H) : | 190.5 * 148 * 127 mm |
| Product Weight : | 1806 g |
| Packing： | 6pcs / carton |
| Packaging Contents : | MRA504 x 1 |
| Manual x 1 | |
| Frame screw x 8 | |
| SATA Cable x 4 | |
| Key x 2 |

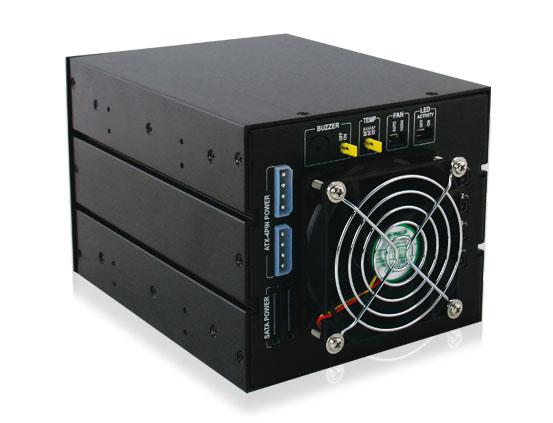

ATX 4핀 파워 커넥터 두 개를 연결하거나
SATA 파워 커넥터 두 개를 연결한다.
ATX 4핀 파워와 사타 파워를 같이 연결하지 않는다.
설명서
3.5 인치 4 베이 SATA/SAS 6 Gbps 하드 드라이브 트레이 * 1
새시 고정 나사 * 8
설명서 * 1
SATA 데이터 케이블 * 4
3.5 인치 잠금 키 * 2
3.5인치 SATA/SAS HDD driver 4개 장착
50000사이클 핫스왑 보장
80 미리팬 장착
개별 파워스위치와 개별 LED 작동
듀얼 알람 시스템 ( 부저소리와 LED 인디케이터로 보여줌)
SATA HDD , SAS HDD 호환
1. 개별 전원 스위치
2. 모든 베이의 전원 켜기 / 끄기
첫 번째 또는 두 번째 베이 전원 스위치를 3번 누르면 4개 Bay 모두 전원이 켜집니다.
전원이 차례대로 켜집니다.
세 번째 또는 네 번째 베이 전원 스위치를 3번 누르면 4개 베이 전원이 모두 꺼집니다.
모든 베이의 전원이 즉시 꺼집니다.
3. LED 인디케이터
| 전원표시등 | 파란색 LED 가 계속 켜져 있음 |
| HDD 활동 | 파란색 LED 가 계속 깜빡임 |
| FAN | 팬에 장애가 발생하면 주황색 LED가 깜박임 |
| 온도 | 온도가 높을 때 빨간색 LED가 깜박임 |
온도가 설정보다 높으면 빨간색 LED가 깜박이기 시작합니다.
HDD 작동 시 빨간색과 파란색이 번갈아 깜박임
팬이 오작동하면 부저가 켜지고 주황색 LED가 깜박입니다.
기능이 정상으로 돌아올 때까지 주황색 LED가 꺼집니다.
HDD 작동 시 주황색과 파란색이 번갈아 깜박임
4. 팬 오작동 경보
팬이 오작동하면 부저가 켜지고 주황색 LED가 깜박입니다.
부저를 중지하려면 아무 버튼이나 누르십시오.
기능이 정상으로 돌아올 때까지 주황색 LED가 켜집니다.
HDD 작동시 주황색과 파란색이 번갈아 깜박임
5. 온도 경보
우수한 방열성
전면 베젤의 통풍구와 HDD 사이의 공간에 적절한 공기 흐름을 설정하고
열 방출을 향상하기 위해 80mm 팬을 추가하고
HDD 표면 온도를 15 도의 환경 온도를 초과하지 않도록 제어하고 HDD가 항상 정상 온도 범위에서 작동하도록 합니다..
내부 온도가 30 ° C에 도달하면 팬이 작동하기 시작하여 팬 수명주기가 연장됩니다.
55'C, 60'C, 65'C 세 온도 레벨 알람 설정
장치의 온도가 설정보다 높을 때.
부저가 켜지고 빨간색 LED가 깜박입니다.
부저를 중지하려면 아무 버튼이나 누르십시오.
기능이 정상으로 돌아올 때까지 빨간색 LED가 켜집니다.
온도가 설정보다 높으면 빨간색 LED가 깜박이기 시작합니다.
HDD 작동 시 빨간색과 파란색이 번갈아 깜박임
6. 설정 자동 기억 (??????)
장치가 꺼졌다가 다시 시작되면.
HDD의 설정 상태가 자동으로 반환됩니다.
MRA504는 사용 중 갑작스러운 정전이 발생하면 모든 HDD의 이전 작동 상태를 기억합니다. 전원 복원 후 자동으로 다시 시작되고 이전 작업 상태로 돌아갑니다. 이 기능은 주로 장시간 무중단 작업이 필요한 감시, 서버 및 기타 장비를 위해 설계되었습니다. 사용 중에 정전이 발생하면 전원 복원 후 MRA504를 다시 시작할 필요가 없으며 자동으로 다시 시작하고 이전 작업 상태로 돌아와 무인 지능형 모드를 달성할 수 있습니다.
7. HDD 활동 표시기 스위치
OFF = 활동 표시기 전원 끄기
ON = 활동 표시기 전원 켜기
8. 팬 속도 스위치
AUTO = 내부 온도가 30'C에 도달하면 팬이 작동하기 시작합니다.
팬 속도는 온도 변화에 따라 자동으로 조정되며
온도가 40'C에 도달하면 팬이 최고 속도로 회전합니다.
HI = 온도가 30'C에 도달하면 팬이 최고 속도로 회전합니다.
9 부저 스위치
OFF = 부저음 끄기
ON = 부저음 켜기
10 온도 경보 설정
55'C, 60'C, 65'C 세 온도 레벨 알람 설정
12. 주의 사항
1.
HDD를 잘못된 방향으로 삽입한 경우 랙 손상을 방지하기 위해
전면 도어를 강제로 닫지 마십시오.
2. HDD 핫 스왑 전에 Hot swap 및 HDD 관리 관련 소프트웨어를 설치하십시오.
3. 내부 SSD(HDD)에 OS가 설치된 경우 분리하지 말고 종료하여 전원을 끄십시오.
광고========================================================================
차세대 스토리지 솔루션
매우 견고한 고품질 프레임

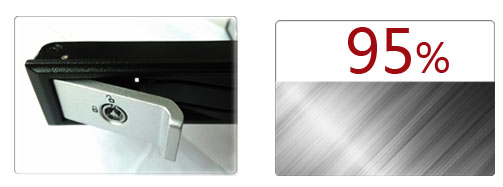

강한 아연 합금 도어 핸들 금속 부품 비율 95%
높은 호환성

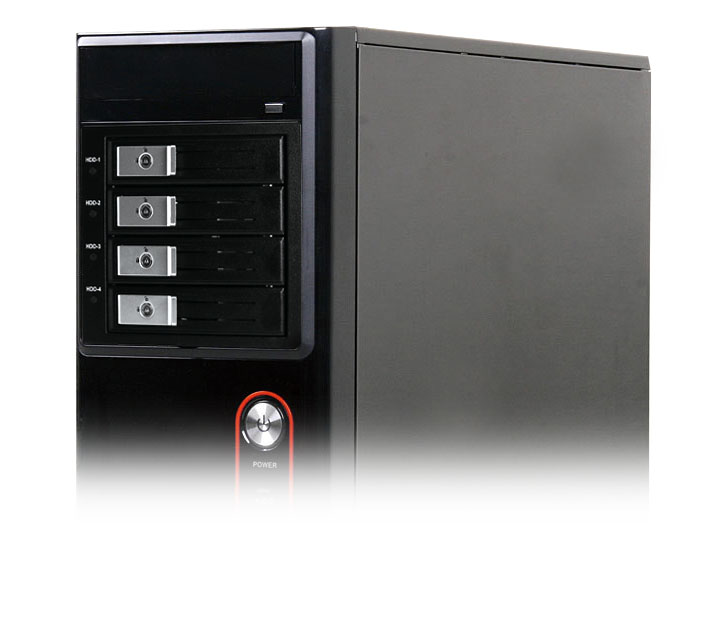

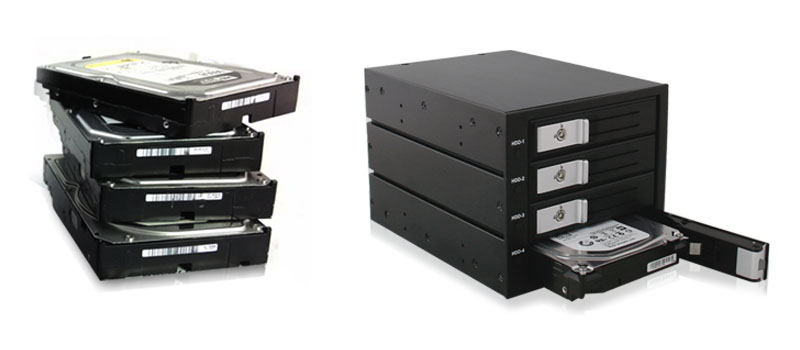

3개의 5.25" 공간 에서 4개의 3.5" SATA HDD를 지원합니다 .

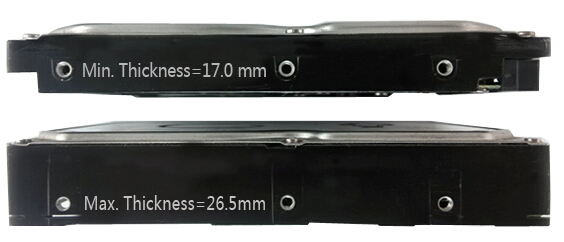

더 두껍고 더 얇은 HDD와 호환 가능
(많은 국가에서 특허 출원 중)
우수한 방열
전면 베젤의 통풍구와 HDD 사이의 공간으로 적절한 공기 흐름을 설정하고 방열을 향상하는 80mm 팬을 추가하여 HDD 표면 온도가 15도를 초과하지 않도록 제어하여 HDD가 항상 정상 온도 범위에서 작동하도록 합니다..
지능형 온도 제어 시스템
내부 온도가 30°C에 도달하면 팬이 작동하기 시작하여 팬 수명 주기가 연장됩니다. 팬 속도는 온도 변화에 따라 자동으로 조정되며 온도가 40°C에 도달하면 팬이 최고 속도로 회전합니다.
(HIGH 모드 : 온도가 30 °C에 도달하면 팬이 최고 속도로 회전합니다.)
듀얼 알람 시스템: 팬 고장 또는 내부 온도가 설정한 최대 온도를 초과할 경우 부저 및 LED.
개별 전원 스위치
모든 베이의 빠른 전원 켜기/끄기
하나의 버튼으로 모든 베이의 전원을 순차적으로 켜고 끌 수 있습니다. 시간 절약 및 방지 전류가 크게 증가했습니다.
암기 기능

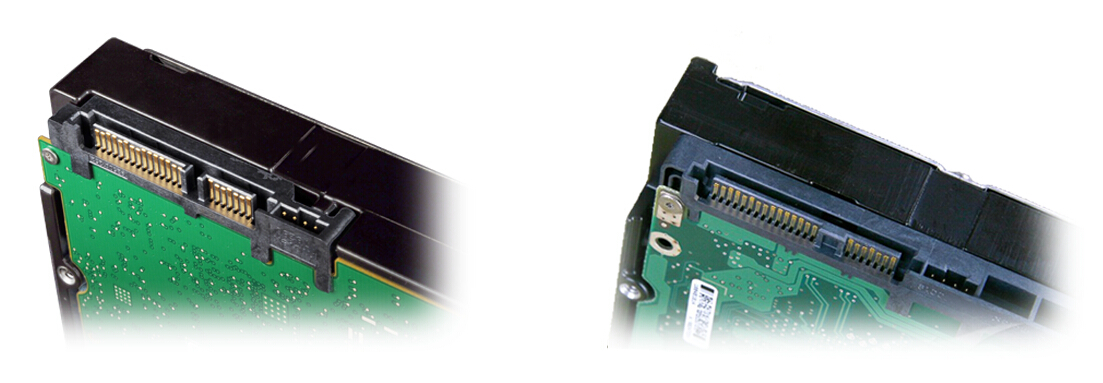

SATA 및 SAS HDD와 호환 가능

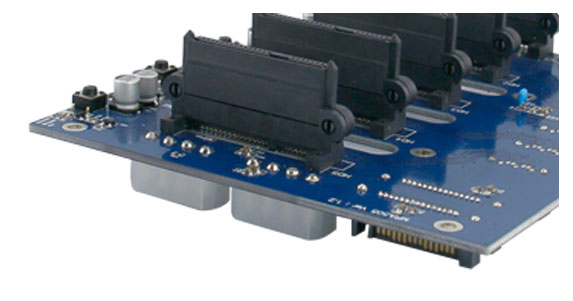

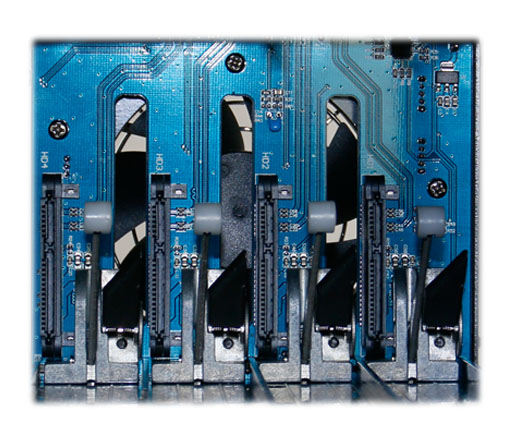

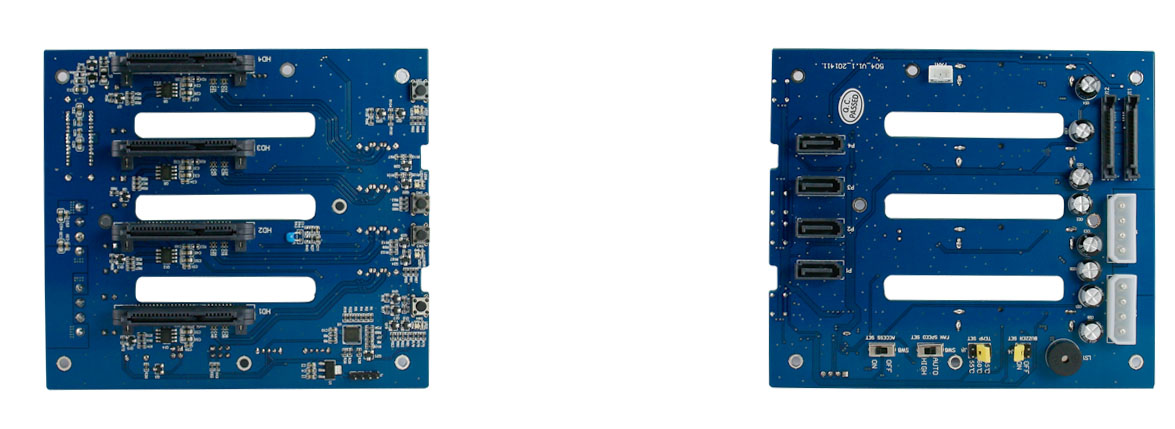

고품질 PCBA
