리안리 케이스 파워버튼 교체 20mm 푸쉬버튼

리안리 케이스 파워버튼 교체  20mm 푸쉬버튼

사진을 보면 잘 고정되어 있는 것 처럼 보이는데..

사용하다보면 파워버튼이 갑자기 톡 튀어 나온다.

그냥 다시 끼우면 아무 문제 없이 사용 가능하다.

확인해 보니 옆부분 락걸리는 부분이 안으로 쑥 들어가 있다.

이런건 구입시에도 확인이 안되는 부분이다.

품질 좋은 리안리라고 하던데 .....??

다른 제품은 잘 고장 나지 않는 부분에서 좀 허술하다.

이 상태에서 다시 끼워도 사용하는데 문제가 없고 이상을 감지하기도 힘들다.

푸쉬 버튼 부분 전체가 안으로 들어가는 구조라 잘 고정 되어 이상을 느끼기가 힘들다.

어쨋든 시간이 지나면서 헐거워지면 누를때 위 아래로 흔들리다가  갑자기 툭 튀어나온다.

이부분이 바로 스위치가 연결되어 있는지 알았는데.

아래와 같이 스위치 부분과 푸쉬버튼 부분이 나눠져있다.

이 부분 때문에 일반 푸쉬 버튼 스위치 장착에 애로 사항이 생기기 시작했다.

스위치 장착 부분을 분리해야 푸쉬 스위치를 끼울수가 있다.

문제는 케이스에 리벳으로 장착되어 있어서 분리하는데 애로사항이 되어 버렸다.

리벳 부분을 드릴로 뚫으면 되는데 2mm 정도 되는 드릴날이 필요하다.

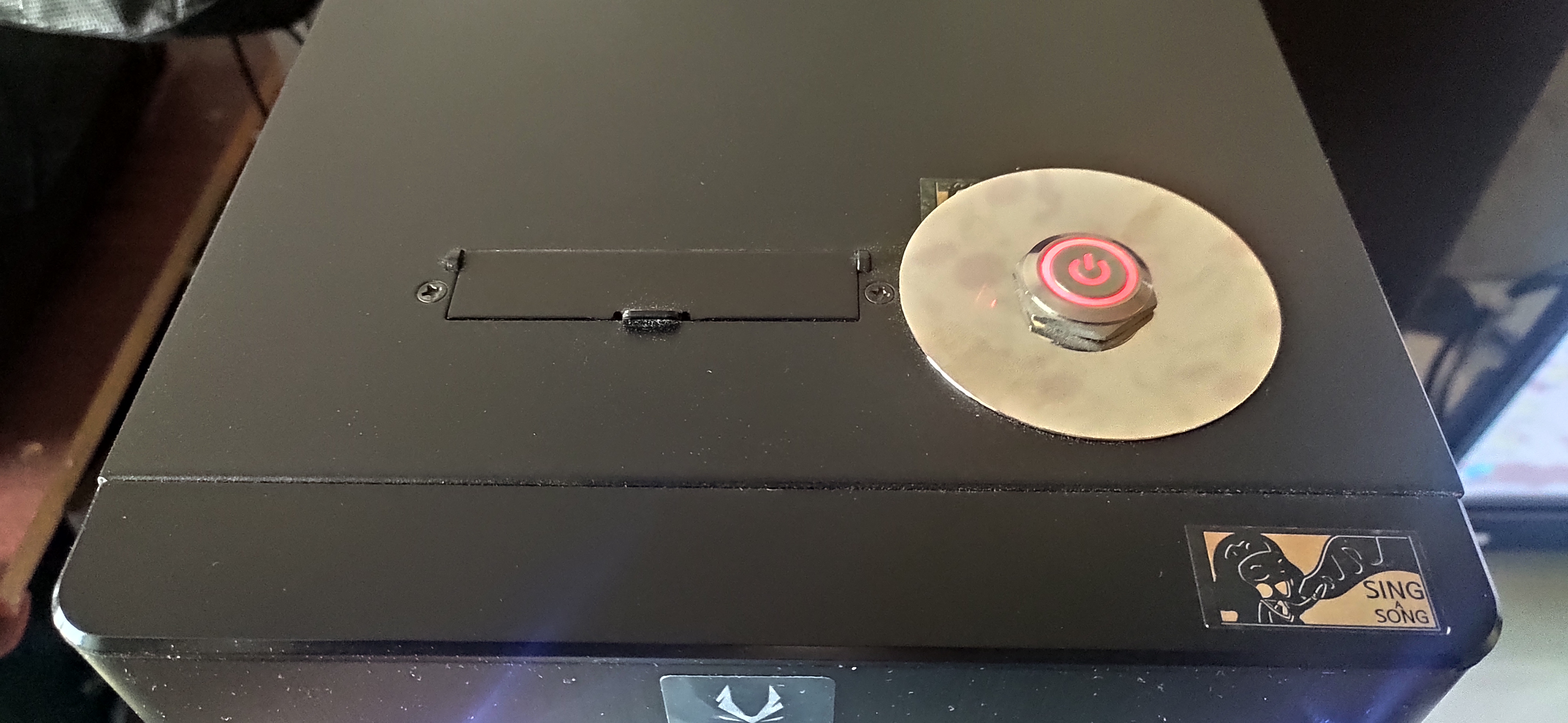

어쨋든 분리후 알리에서 구입한 20mm  12V LED 스위치를 장착해줌

리안리 AS접수해도 되지만  버튼의 누르는 촉감이 처음부터 마음에 들지 않았던 터라  교체하기로 함

5V로 구입했으면 평상시 전원 LED 나  HDD LED 에 연결해서 사용하면 되는데.

12V로 구입해서 파워 전원 라인에 연결해서 사용한다.

사실 리안리 케이스의 LED도 그다지 마음에 들지 않는다.

POWER LED 와 HDD LED 가 서로 간섭을 일으켜서

한쪽이 켜져 있으면 다른쪽도 영향을 받아 구분이 잘 안갈 정도이다.

이부분은 나중에 .....다시 작업 하기로...

푸쉬 스위치는 길이가 짧은 제품이 있으니 길이가 짧은 제품을 구매 할 것을 권장 한다.

장착할수 있는 스위치길이가 42미리이므로 딱 맞는 제품보다 많이 짧은 제품이 좋다.

장착 가능 한 사이즈는 19mm  20mm 이다.

20mm 장착시에도 살짝 여유공간이 있으니 20미리를 추천한다.

길이가 길지만(40mm) 이쁜 20미리 제품으로 선택했다.

구입후 찾아보니 짧고 이쁜 19mm 제품들도 있다.

오히려 20mm 제품보다 19mm 제품이 더 다양한것 같다.

좀더 찾아볼걸......

https://www.aliexpress.com/store/product/New-type-19mm-Waterproof-Momentary-latching-Stainless-Steel-Metal-Doorbell-Bell-Horn-Push-Button-Switch-LED/2021064_1000005237846.html?spm=2114.10010108.1000023.17.75753191OfC8zy



20mm버튼

19mm 버튼





스위치 길이가 40mm 이고

케이스에 들어가는 스위치 예상 깊이 42mm 이다.

이정도면 케이블 연결후 납땜하면 쇼트날 가능성이 있다.

길이가 길어서 아래부분에 거의 닿을 정도이다.

혹시라도 숏트가 날수 있으므로.....

끝에 단자 부분을 1/2 정도(2mm) 잘라  공간을 조금 더 확보해 준다.









참고로 4핀일경우



눌렀을때 ON      NO-NO

눌렀을때 OFF  NC-NC
