ICY DOCK 3.5인치 4베이 하드랙(MB974SP-2B)

ICY DOCK 3.5인치 4베이 하드랙(MB974SP-2B)







https://december.tistory.com/1525

ASUS PRIME X570 P 에 연결



MB974SP-2B





asmedia_asm106x_3.2.3.0000(station-drivers.com).exe

다운로드



HotSwap!.EXE

다운로드

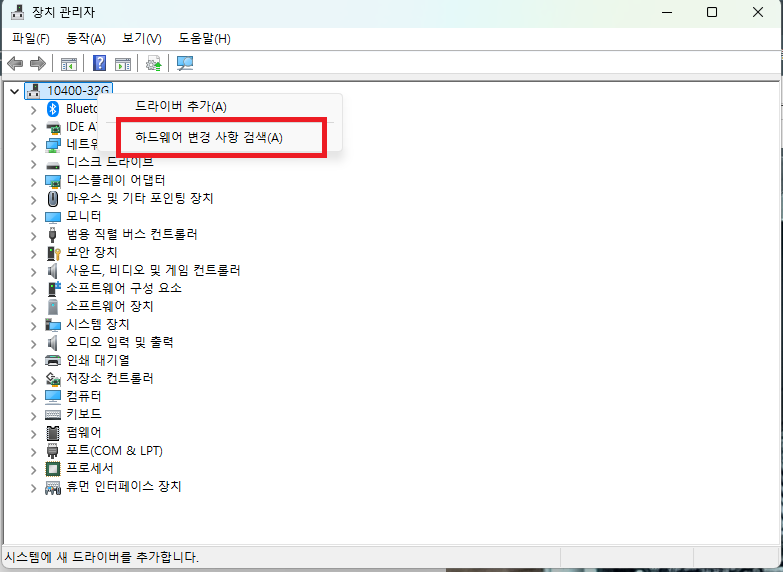

핫플러그인이 정상적으로 안될경우

핫플러그인 작동이 안될경우 켜져 있는 상태에서 재부팅후 HDD 인식여부를 확인한다.

     재부팅후 정상 인식한다면 소프트웨어적인 문제이다.

     대부분 OS 나 바이오스 설정 문제이다

     바이오스에서 핫플러그인 설정이 정상적으로 되어 있는지 확인한다.

     설정이 정상적으로 되어 있는데 핫플러그인이 안되는 경우

     핫스왑 프로그램을 설치하고 사용한다.

HotSwap!.EXE

다운로드











*******************************************************************************************

현재 사용하는 ASRock H77 PRO/MVP 매인보드는 두가지 칩셋의 SATA 칩셋이 사용된다.

   네이티브 인텔 칩셋                  SATA3 2포트   SATA2 4포트

   Asmedia 1061 SATA3 Controller  SATA3  2포트 (A1 , A2)

   1) SATA3만 사용하려면 인텔 사타3 2포트와

       ASMEDIA 의 SATA3 2포트(SATA3 SATA4)까지 전부 사용하면된다.

   2) 호환성문제를 최소화 하려면 모든포트를 네이티브 포트(인텔칩셋)에 연결해 주면 된다.



   3) 모든 드라이버를 최신버전으로 설치 했다는 가정하에

       Windows7에서는 1)번으로 설정하는것이 좋다.

       Windows10에서는 2)번 방법으로 연결해준다.

       windows10에서 Asmedia 106x SATA3 Controller 드라이버

                      3.1.6.0000 드라이버는 문제가 있다.(2015년 9월22일 현재)

   4) ASMEDIA 는 인텔칩셋에 비해 호환성에 문제가 있으므로 인텔 칩셋 위주로 연결해서 사용하는 것이 좋다.

asmedia_asm106x_3.2.3.0000(station-drivers.com).exe

다운로드

   (테스트는 안해봄)



**구형보드에서 OS와 칩셋간의 호환성 문제가 발생할 가능성이 있다.

   핫스왑 인식 안함 문제

   => OS에 맞는 최신 드라이버를 설치해 준다.

      - 마치 HDD랙의 텐션 문제인것처럼 몇번 넣었다 빼거나 힘을 줘서 꽉끼우면

        작동 하는 경우가 있다.

       => 대부분 텐션 문제가 아니니 힘을 줘서 끼우거나 넣었다 뺏다 할 필요 없다.

       => SATA 포트를 바꿔서 정상 작동하는 포트를 찾아 본다.

         => 핫스왑 프로그램을 설치하고 사용한다.

     *************************************************************************************





장점



디자인이 이쁘다.

지금 사용하는 케이스와 잘 어울리는 디자인이다.



USB3.0 포트가 두개 있다.

-  USB 3.0 포트가 있는 제품이 몇개 안된다.

-  이 제품이 그중에 가장 이쁘다.



각포트마다 on/off 스위치가 있다.

핫 플러그인시 하드디스크를 물리적으로 제거하지 않고 전원만 끌수 있다.

다시 전원만 켜주면 그대로 사용가능하다.

스위치가 없는 제품은 HDD를 장착해서 사용하거나

아니면 HDD를 분리해서 따로 보관 해야 한다.



스위치로 인해 HDD를 따로 보관 할 일이 없다.

사용해 보면 스위치 없는 제품 사용시 엄청 불편하다.

물론 항상 켜놓고 사용하는 사용자는 상관없는 얘기임

잘못 눌러서 켜지거나 꺼질일은 없다.

=> 손톱으로 밀어 넣어야 눌릴정도로 누르기가 힘들다.



하드디스크 장착시 부드럽게 장착이 된다.



핫플러그인 (핫스왑)으로 하드디스크 분리시 분리된 슬롯의 전원만 자동으로 꺼진다.

소프트웨어적으로 제거시에는 전원이 꺼지지 않는다,





팬 컨트롤러에 팬을 두개까지 연결해서 동시 제어 가능하다.



팬컨넥터가 2핀 3핀 두개 있다.

다른 곳에 연결된 팬도 여기에 연결할수 있다.

배기팬이나 흡기팬을 추가로 연결하면 필요에 따라 팬속을 조절해 줄수 있다.

HDD가 장착 안되어 있을때 팬이 멈춰 버린다.

HDD를 장착하면 팬이 정상적으로 돌아간다.





고휘도 LED 사용

낮에는 밝아서 좋다.





단점

잠금 장치가 없다.



고휘도 LED 사용

저녁에 눈이 부실 정도로 밝다.

영화볼때 눈뽕이 심해 불편할정도이다.



전면 베젤이 플라스틱이다.

전면 플라스틱베젤이 손톱으로 긁으면 기스가 난것처럼 지저분해 진다.(닦으면 깨끗해진다.)

전면이 플라스틱이라서 겉으로 보기에 내구성이 약해 보인다.



나사구멍이 밑에만 있어서 5.25베이용 고정 레버가 있는 컴퓨터 케이스에서

고정 레버를 사용할수 없는 경우가 있다.



소비자 가격이 비싸다.



핫플러그인(핫스왑)으로 장치관리자에서 장치 제거시 자동으로 전원 차단 되지 않는다.



FAN 속도 편차가 매우 심하다.

HIGH 는 너무 시끄럽고 LOW는 엄청 조용하다.

중간 단계가 없다.

AUTO로 설정하면 거의 LOW 단계로 작동한다.

케이스의 내부 온도에 따라 다르겠지만

통풍 잘되는 케이스에서는 LOW로 놓고 사용해도 전혀 문제가 없다



시끄럽다

하드4개 동시 사용시에는 팬소리가 시끄럽다.



일부 구형 하드 디스크 작동 안함

이제품에서만 일부 구형 하드 디스크(120기가 HDD)가 작동 하지 않는다.

몇번 뺏다가 끼면 작동하긴 한다.

마치 텐션이 부족해서 제대로 안맞아 작동 안하는 것처럼 보인다.

텐션 문제로 생각하기 쉬우나 텐션 문제는 아니다.



켜진 상태에서 재부팅해보면 알수 있다.

정상 동작하면

소프트웨어적인 문제이거나 구형하드라서 발생하는 문제이다.

OS와 매인보드 칩셋 호환성 문제도 있다.

이럴경우는 케이블을 다른 칩셋 컨트롤러에 연결하면 해결 될수도 있다.

힛스왑 프로그램을 사용하면 해결된다.



ASROCK H77 PRO MVP 보드의 경우



인텔 칩셋과 ASmedia 두가지 칩셋이 사용 되었으니

사용 용도와 OS에 따라서 연결을 달리해야 한다.

또한 드라이버에 따라서 달라진다.







FAN controler 3단 switch 가 허접하다.

정상 작동은 하지만 조금만 힘을 주면 움직일때마다 중간을 건너뛴다.



기본 적으로 SATA 연결 CABLE을 제공하지 않는다.

이제품에는 ㄱ 자형 케이블 연결이 불가능하다.

양쪽이 ㄱ자인 연결 케이블은 사용이 불가능하다.

한쪽이 ㄱ인 케이블도 보드에 연결시 옆 연결 단자를 사용할수 없게 간섭을 일으켜 사용이 불편하다.

그러므로 양쪽 다 일자형으로 된 연결 케이블만 사용 하는 것이 좋다.



고휘도 LED 사용

저녁에는 눈이 부시다.





아래문제는 그냥 핫스왑 프로그램을 사용하면

문제없이 사용 가능하다.

***********************************************

문제해결-Windows RS1에서만 테스트 했음-





@@ 일부 구형 SATA 2 HDD등 특정 HDD가 제대로 인식 하지 않는경우



=> 4번째 포트 하나만 Asmedia 106x SATA3 Controller SATA 포트에 연결해준다.

   호환성 문제 있는 SATA2 HDD 를 4번째 HDD 랙을 통해서 그부분에 연결해 준다.

   대부분 문제 없이 작동 한다.

   windows 7에서는 인텔 네이티브 SATA3 연결된 슬롯에서는 인식을 잘 못한다.

    SATA2 를 통해 4번째 HDD 랙에 연결해도 인식률이 좋아지기는 하나 문제가 좀 있다.

   (Windows7에서 Asmedia 106x SATA3 Controller가 호환성이 더 좋은것 같다.

       Windows10 에서는 intel SATA2 SATA3 Controller 가 호환성이 더 좋다.)

 => HDD를 보드에 다이랙트로 연결시에는 전혀 문제가 없다.

    다이랙트로 연결하면 문제가 없는데 HDD 랙을 통하면 OS와 칩셋에 따른 호환성 문제가 발생 한다.



@@ 핫스왑으로 연결된 HDD가 소프트웨어적으로 제거 되지 않는 경우

      HDD 꺼내기 누르면 다른 장치에서 사용하고 있다고 나오고 제거 안됨

=>   알집이나 Microsoft Security Essentials 같은 백신프로그램에서

      그 하드디스크를 감시하고 있어서 사용중으로 나옴

=>   백신프로그램이나 스파이웨어프로그램등 감시 프로그램을 일시 종료하면

     HDD의 소프트웨어적으로 꺼내기가 가능해 진다.

     반드시 감시 프로그램들을 종료해서라도 HDD 꺼내기로 분리한후 하드웨어적으로 분리 해준다.

     USB 외장형 HDD도 이런 증상이 나타나면 같은 조치를 취해 준다.



@@ windows 10에서 세컨 칩셋 컨트롤러의 핫플러그인 인식 문제 발생 (RS1)

        ASMEDIA 는 인텔칩셋에 비해 호환성에 문제가 있으므로 인텔 칩셋 위주로 연결해서 사용하는 것이 좋다.



   windows10 에서 일부 하드 디스크가 인식했다 안했다 하는 문제 발생한다.

   그동안 잘 사용하던 하드디스크들이 이런 현상이 발생한다.

   =>현재 사용하는 ASRock H77 PRO/MVP 제품이 두가지 칩셋의 SATA 칩셋이 사용된다.

   네이티브 인텔 칩셋에 SATA3 2포트 SATA2 4포트

   Asmedia 106x SATA3 Controller 에 SATA3 2포트

  Windows 10에서는 Asmedia 106x SATA3 Controller 가 문제다.

  드라이버를 설치해주면 SATA3가 동작은 하는데 핫스왑에서 문제가 발생한다.

  핫스왑이 작동 안하는 상황에서 SATA3용 드라이버를 설치해주면 바로 인식하고 핫스왑이 정상 작동한다.

  재부팅하면 다시 핫스왑 HDD는 인식하지 않는다.(드라이버 재인스톨하면 인식함-반복)

  부팅시 하드디스크가 장착되어 있으면 제거했다가 다시 장착시 정상 작동한다.

  아무런 문제가 없다.

  아무것도 연결 안되어 있는 상황에서만 부팅하고 HDD를 장착하면 인식을 안한다.

  windows7에서는 Asmedia 106x SATA3 Controlle가 호환성이 더 좋았는데

 Windows10에서는 Asmedia 106x SATA3 Controlle가 문제다.

 Windows 10용 드라이버의 문제로 보인다.

 현재 최신 버전인 3.1.6.0000 드라이버는 문제가 있다.(2015년 9월22일 현재)

 업체에서 이 드라이버로 핫스왑 테스트를 하고 수정 해야 하는데......????

 어쨋든 모든 핫스왑베이를 인텔 네이티브 포트에 연결해 주면 해결된다.

 2개는 SATA3 2개는 SATA2로 작동하지만

 하드디스크는 어디에 연결해도 속도 차이는 없으니 이대로 사용하기로 했다.



윈도우 10용 드라이버는 매인보드 제조사 홈페이지에서 제공한다.

    0. windows10 설치

    1. 칩셋드라이버를 설치해 준다(INF)

    2. SATA3 드라이버를 설치해준다.(세컨 컨트롤러가 있을경우)

       =>매인보드 SATA 칩셋 드라이버를 모두 설치해 준다.

         일반적으로 windows10에서 인텔 칩셋은 정상적으로 작동 하지만

         Asmedia 106x SATA3 Controller 같이 다른 칩셋 드라이버는 반드시 설치 해 줘야 한다.

         Windows7에서는 이 컨트롤러가 호환성이 더 좋았는데

         Windows10으로 새로 설치 한 이후에는 이 컨트롤러가 호환성이 더 안좋아 졌다.

    3. smart connect technology  드라이버를 설치 해준다.

    4. VGA 드라이버를 설치해준다

    5. ME 드라이버를 설치해 준다.

    6. LAN 드라이버를 설치해준다.

    7. 사운드 드라이버를 설치해 준다.





크리스탈 디스크인포에서 보여지는 정보

핫스왑으로 디스크 제거 할때마다 갑작스런 전원 차단카운터가 올라간다.

핫스왑 제품 뿐만 아니라 외장형 USB HDD도 마찬가지이다.

일반적으로 내부에서 연결된 상태에서는 신경을 안썼는데....

핫스왑으로 뺄때마다 카운터가 올라가니 좀 찝찝하다.
