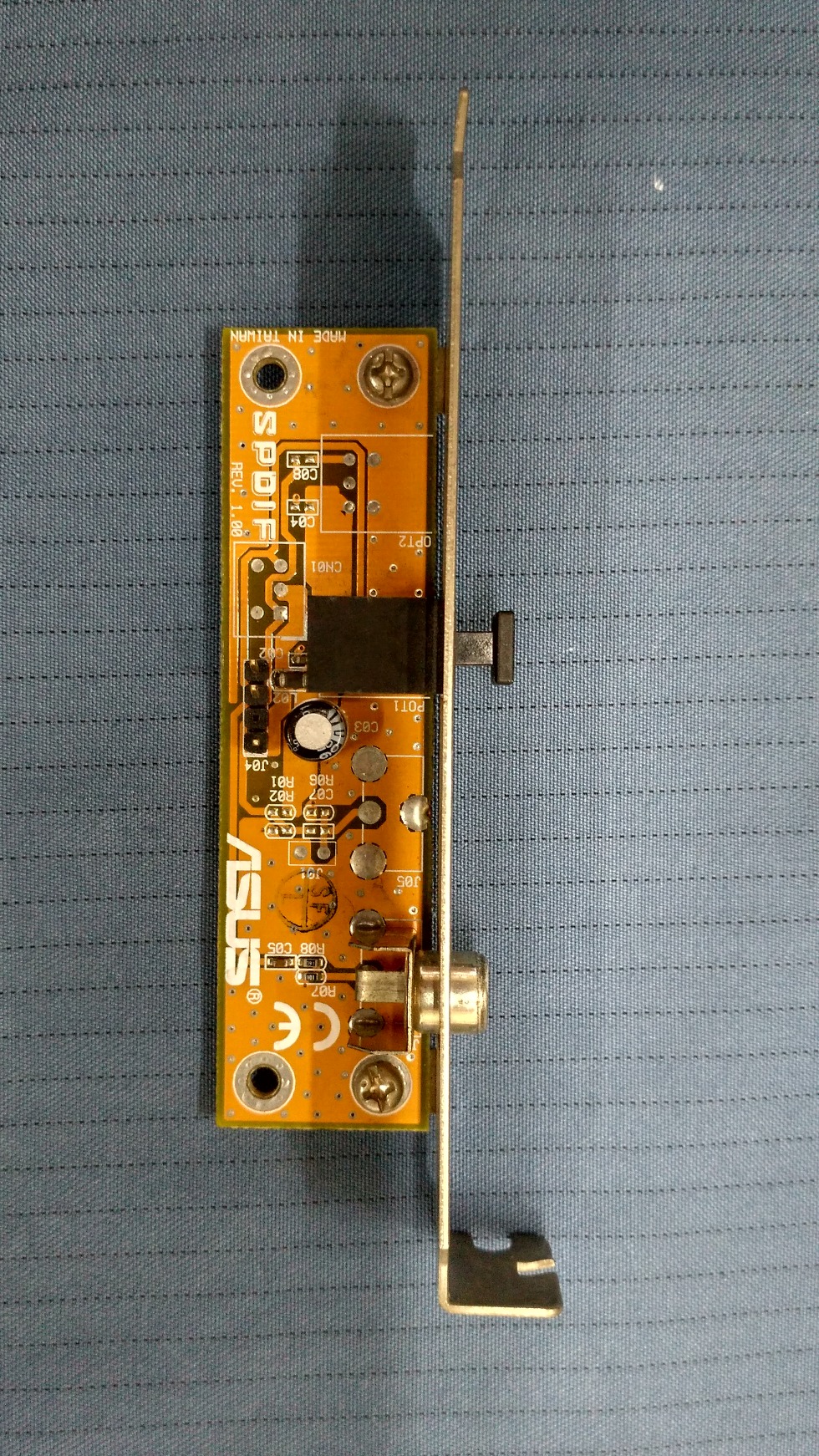

 ASUS용 SPDIF 커넥터 활용


 요즘 나오는 보드들은 광출력 단자가 없는 제품들이 많다.

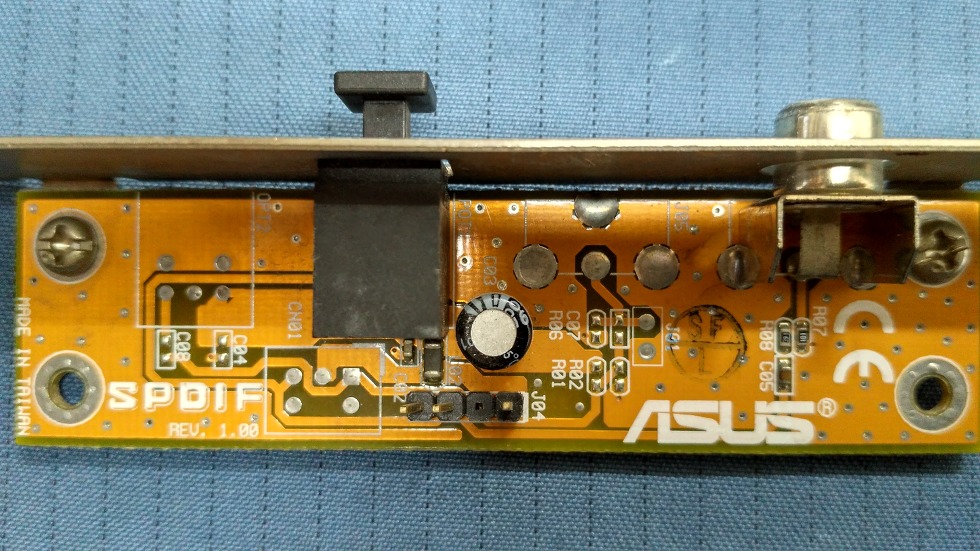

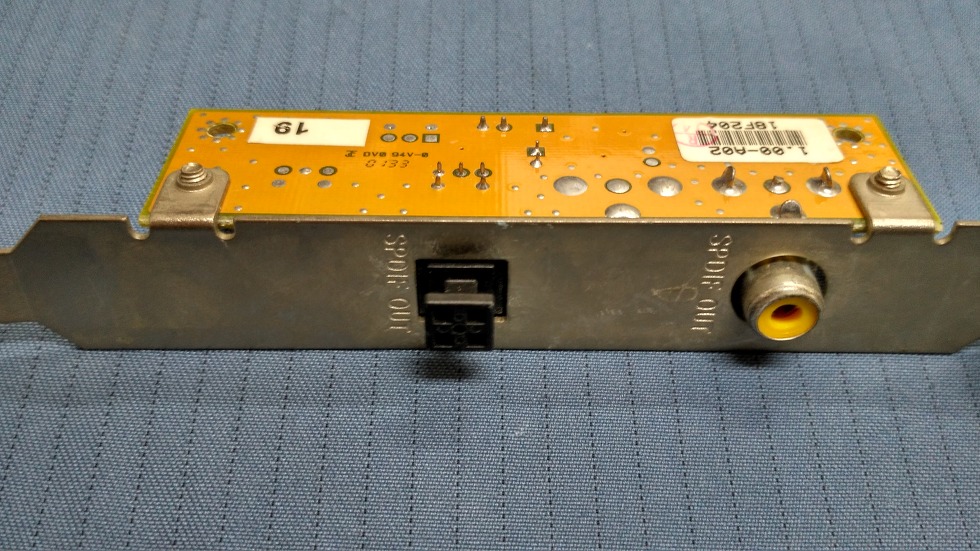

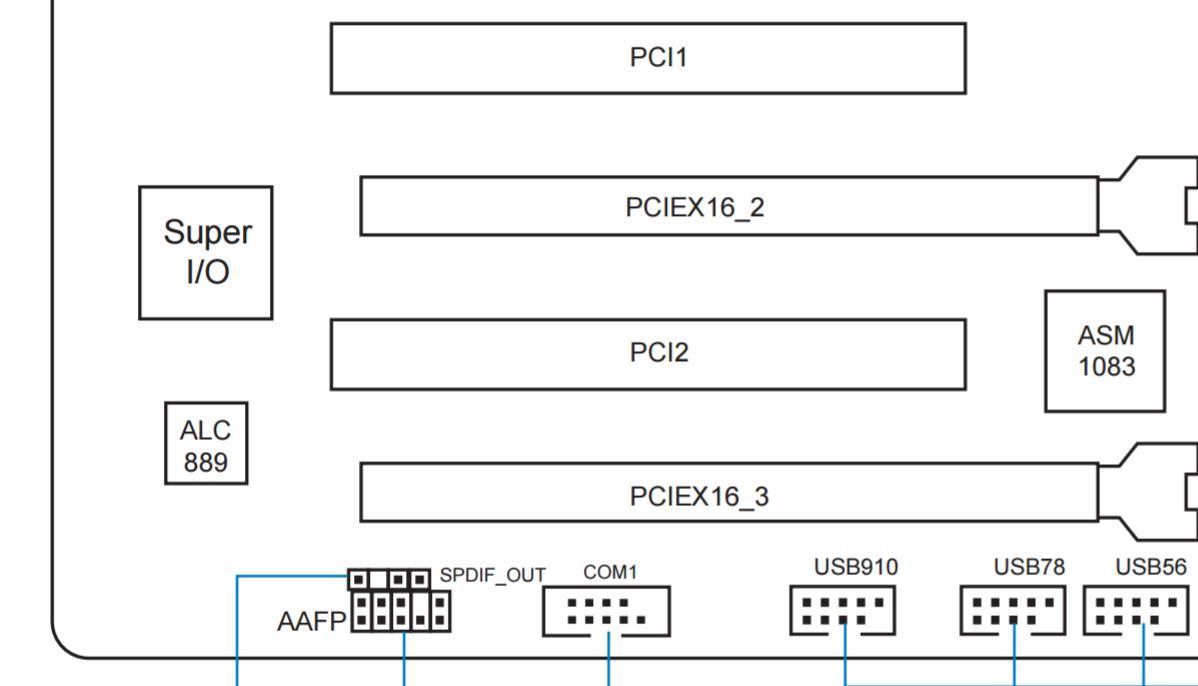

광출력단자는 없고 SPDIF 커넥터만 있는 보드를 구입했을 경우 활용 가능하다.

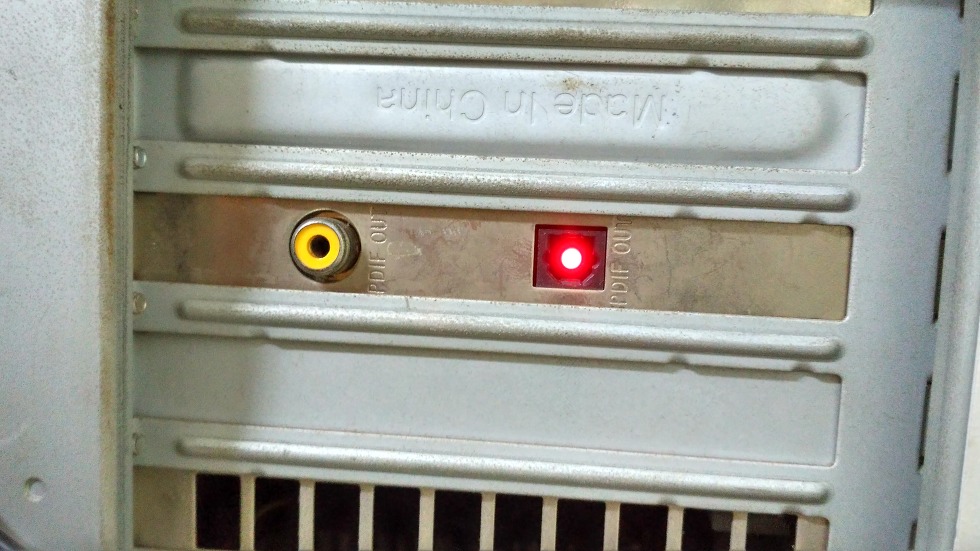

정상적으로 연결되었을때  상태

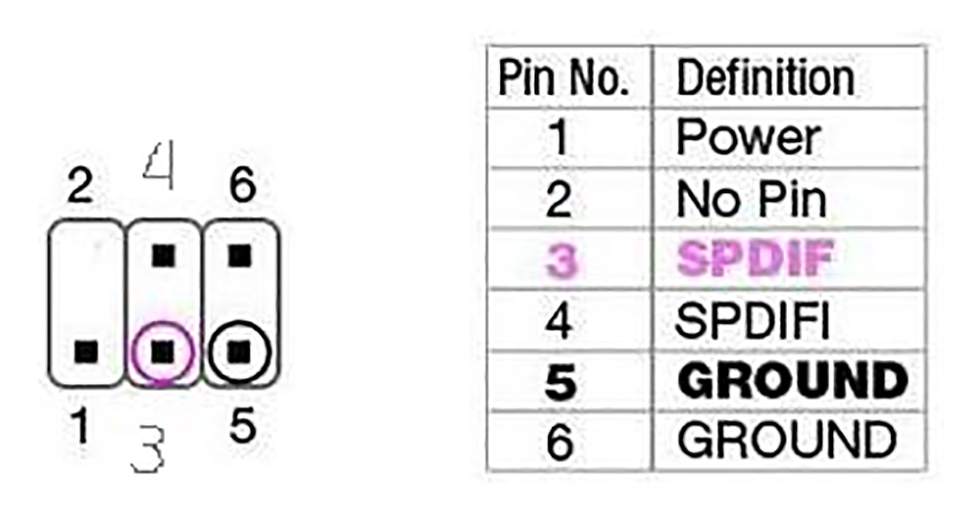

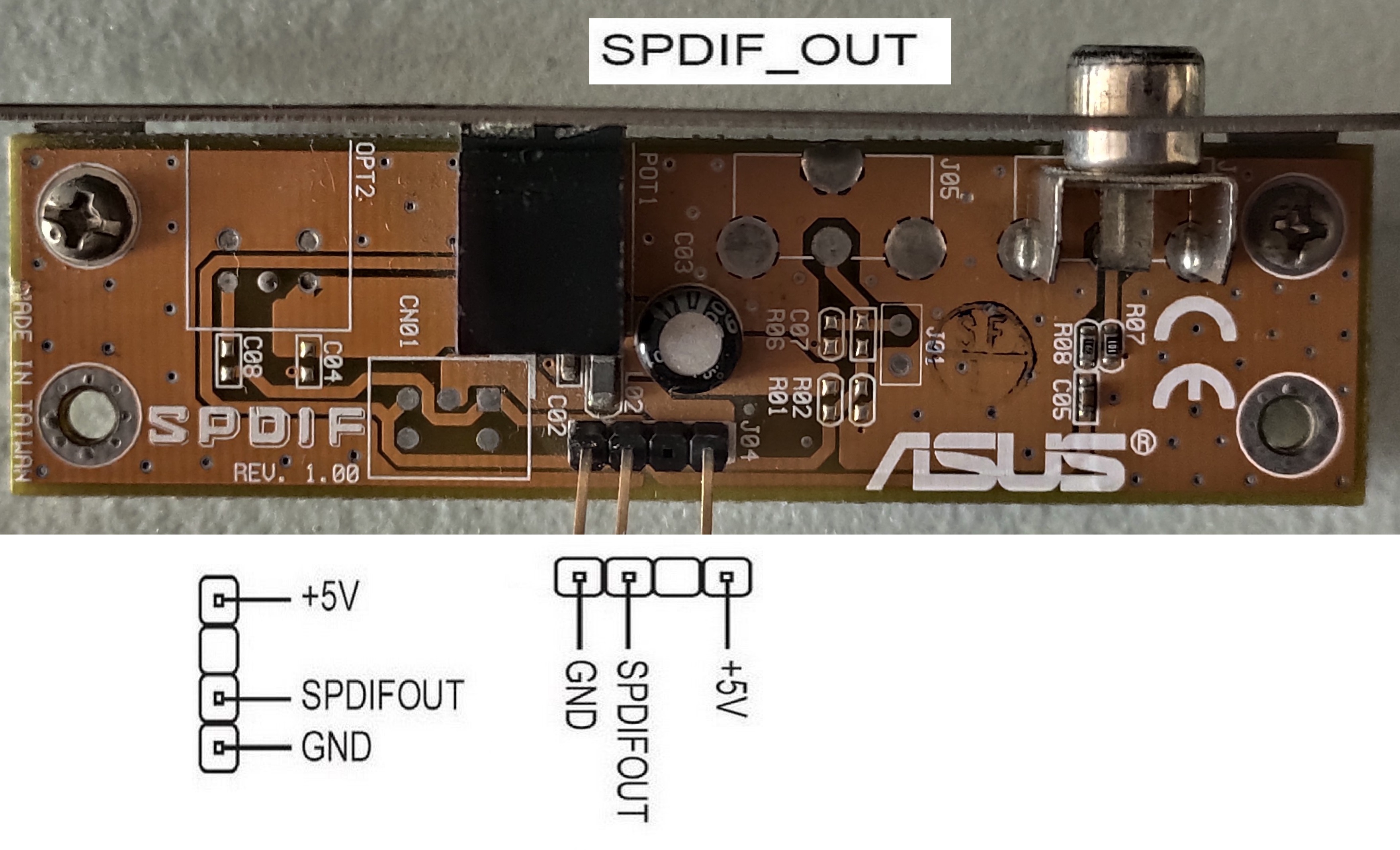

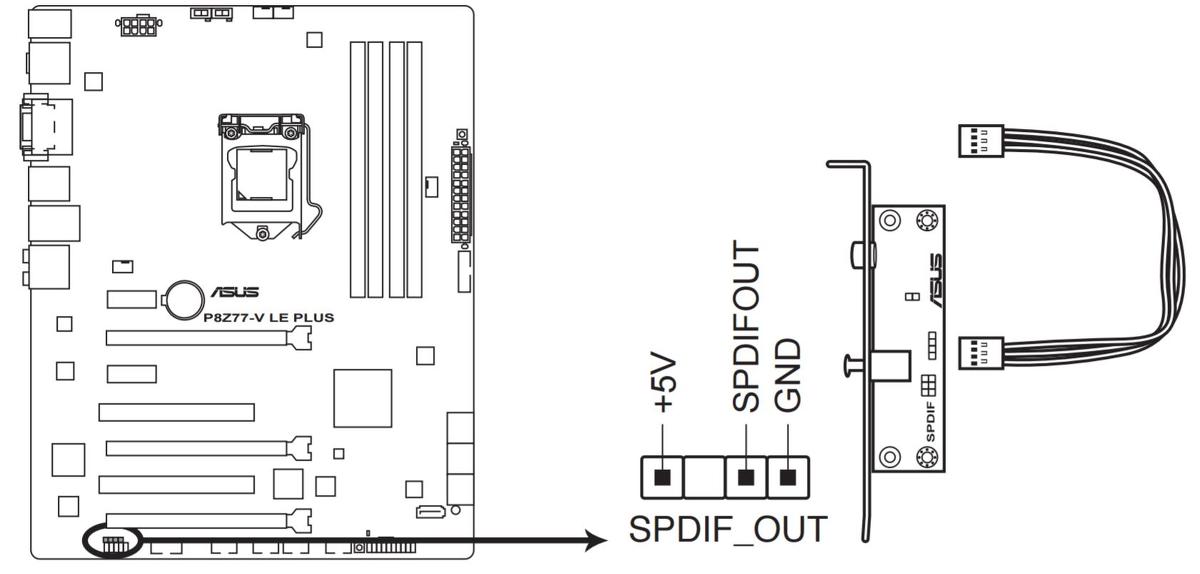

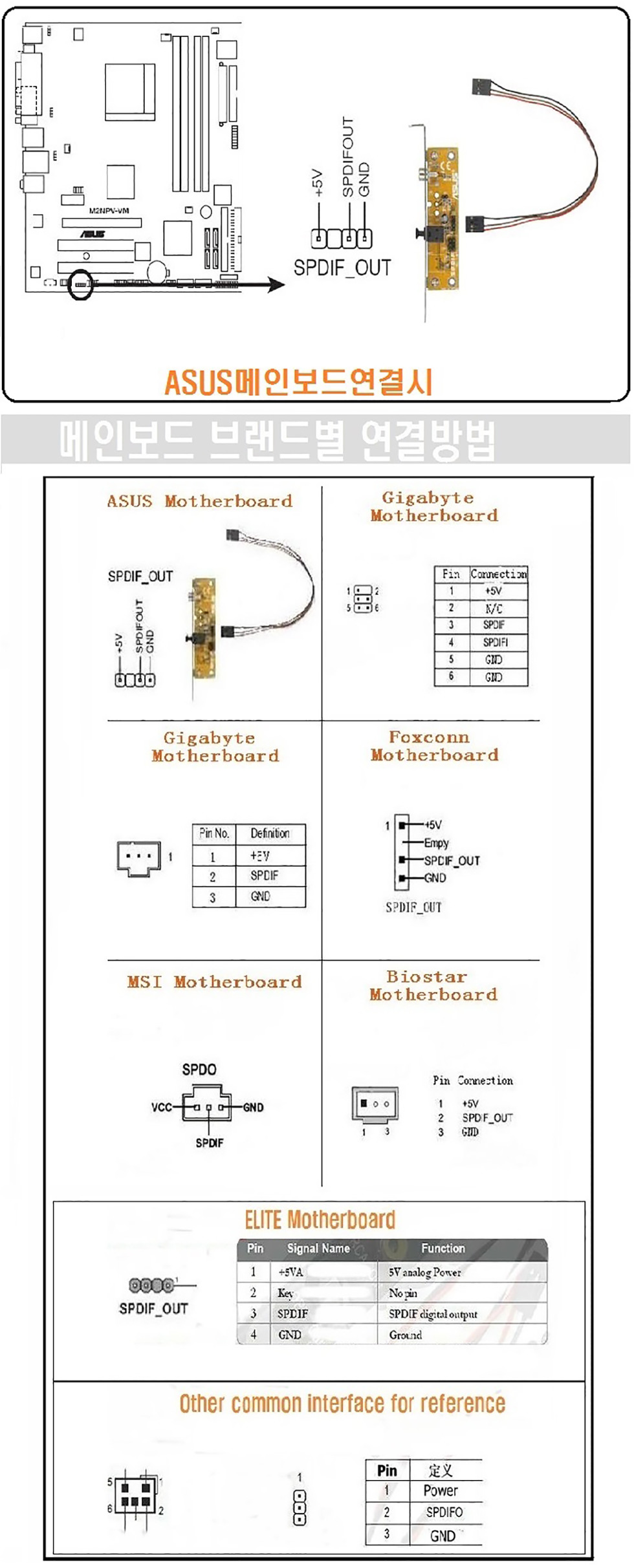

보드 핀이 아래와 같을 경우 보통 1 3 5 핀을 연결하면 된다.

정상적으로 연결되었는데 동작하지 않을 경우 5V 전원문제일 가능성이 있다.

1번 핀과 5번 핀을 분리하고

3번 핀만 연결한 상태에서 USB 5V 전원을 따로 연결한다.

하드웨어적으로 정상적으로 연결되었다면

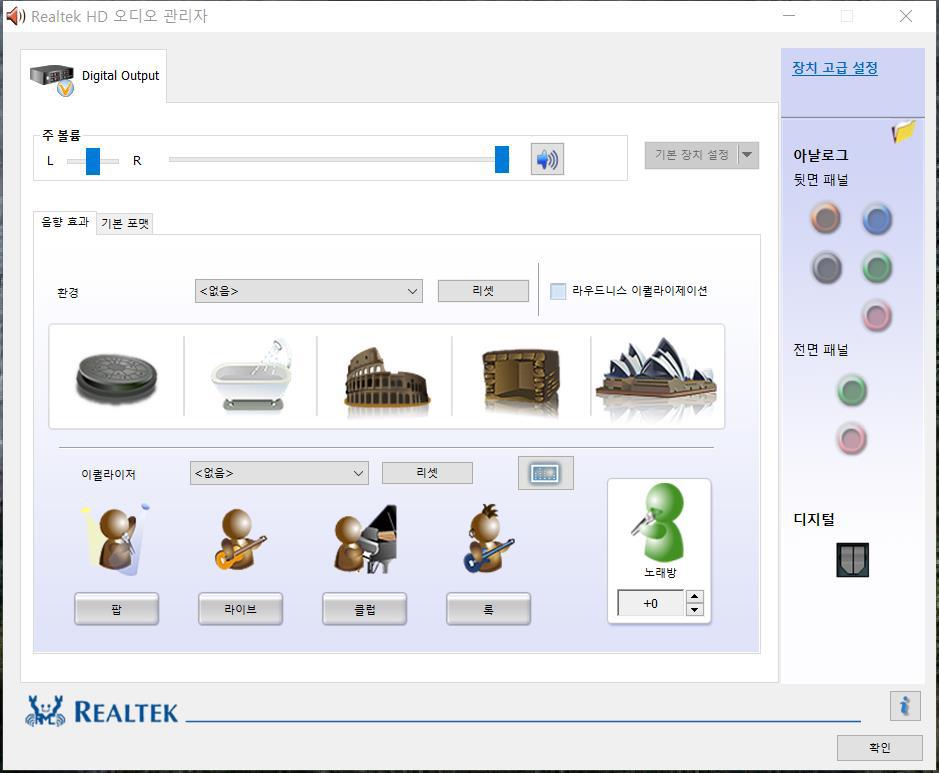

마지막으로 오디오 관리자에서  DIGITAL OUTPUT 이 기본장치로 설정되어야 한다.

(보통 빨간불이 들어옴)

이 상태에서 광케이블을 연결했는데 소리가 안 난다면 광케이블을 점검해 본다.
