로지텍 Logitech G933(G935) 고장 수리 방법

Logitech G933(G935) 고장 수리 방법



스펀지 교체

https://december.tistory.com/1749



로지텍 G933S (G935) 무선 헤드셋  스위치 볼륨 단자 고장남 고질증상



=> 스위치 움직일때 잡음, 사운드 한쪽 안 들림, 양쪽 다 안 들림 증상

=> 볼륨 돌릴때 사운드 커졌다 작아졌다 왔다 갔다 함

     잡음 많이 들림





https://december.tistory.com/1560

로지텍 G933S 무선 7.1 서라운드 LIGHTSYNC 게이밍 헤드셋



준비물 :

   WD40

   드라이버 (직경 2mm  PH1 Type)

   휴지

1. 분해

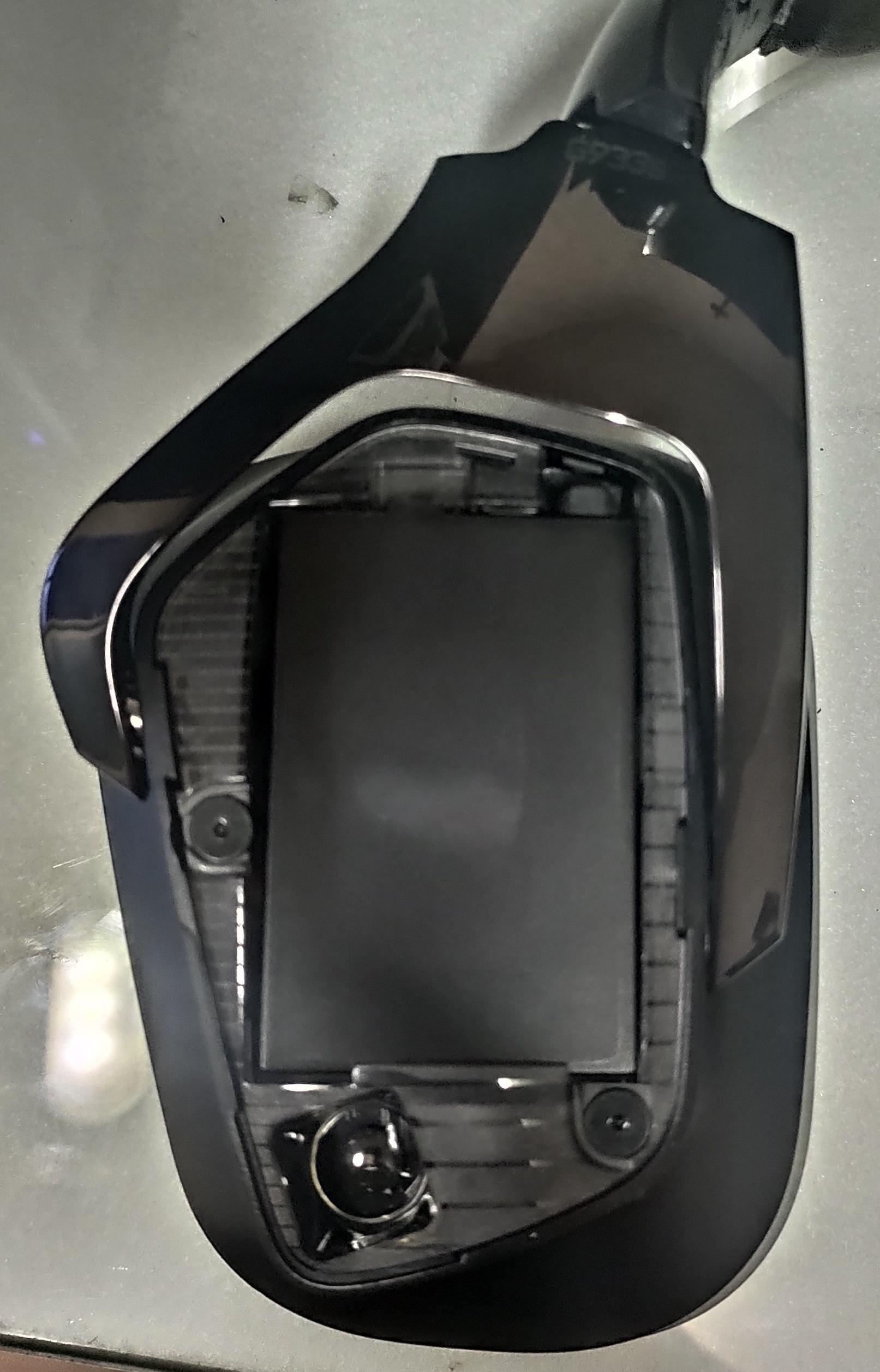

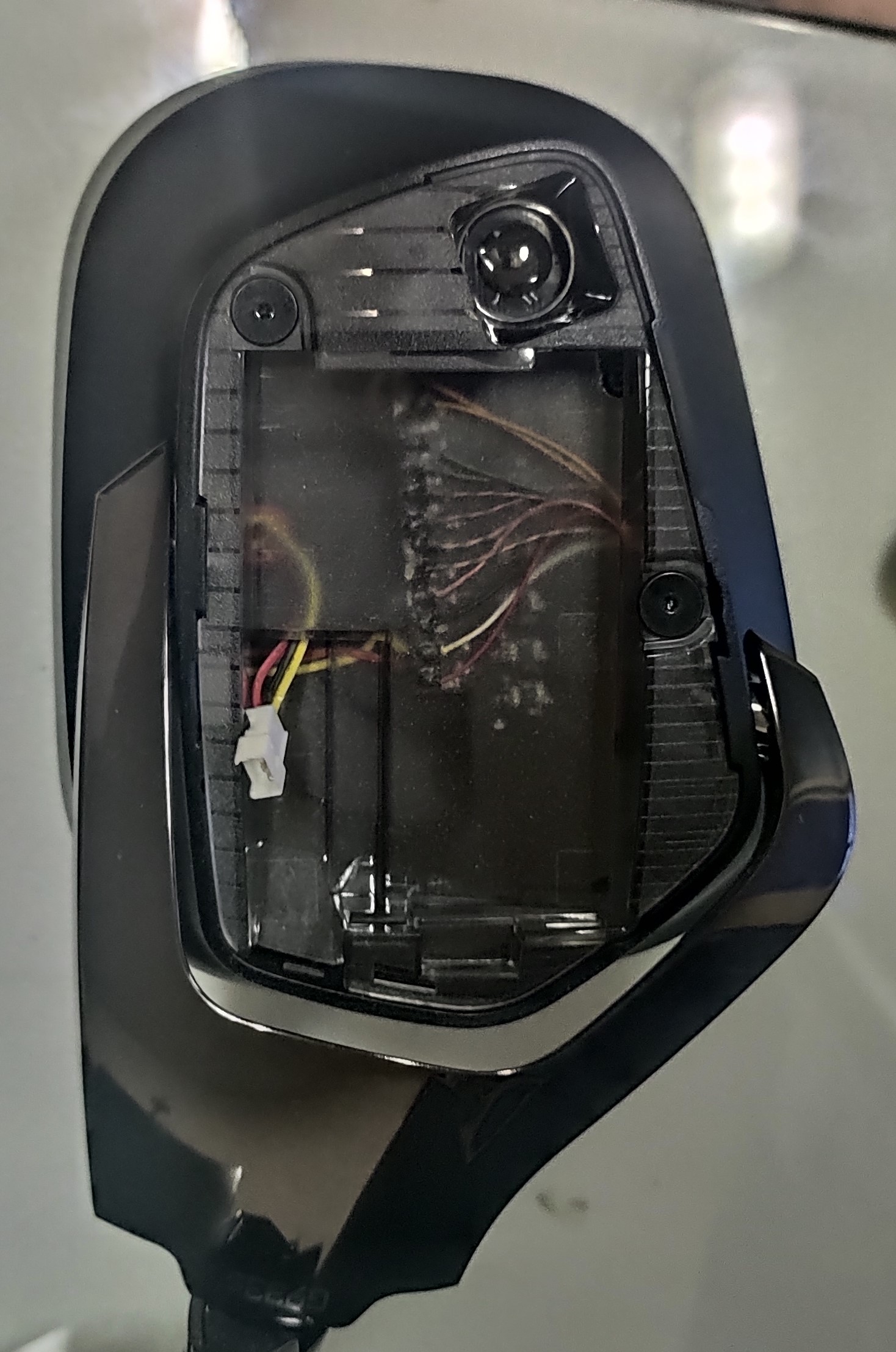

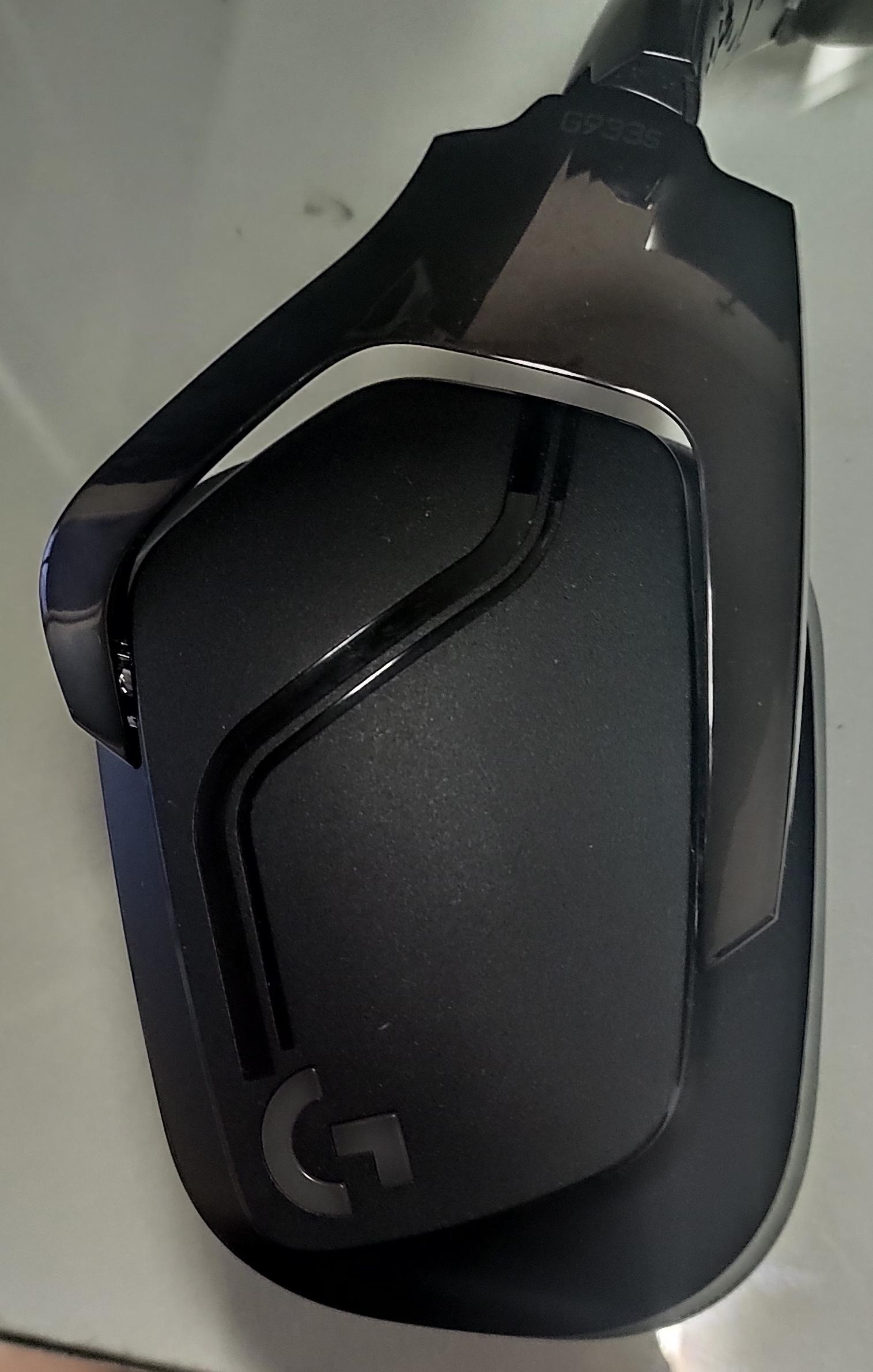

=> 해드폰 오른쪽의 배터리를 먼저 분리해준다.

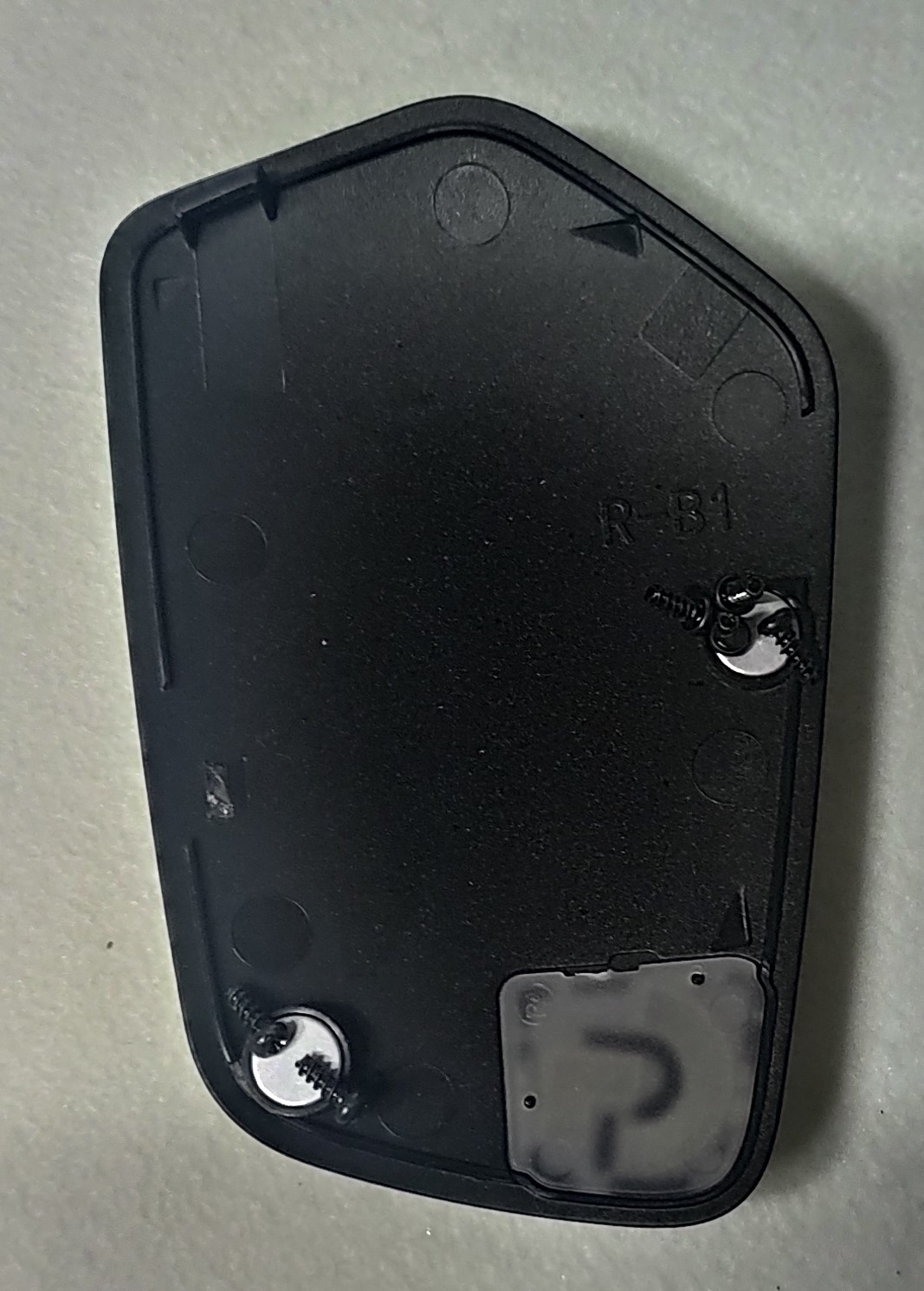

     배터리 커버는 자석이니 풀어놓은 나사를 붙여놓으면 나사분실위험이 줄어든다.

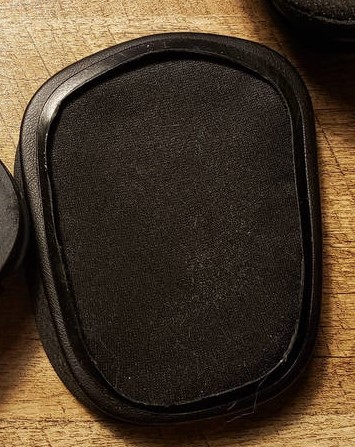

=> 스펀지는 살살 당겨주면 빠진다.

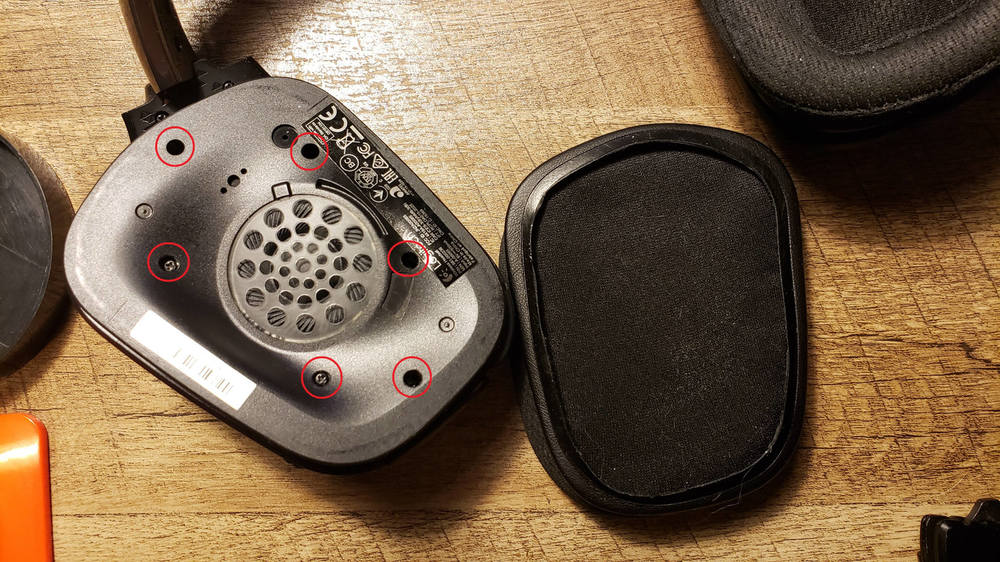

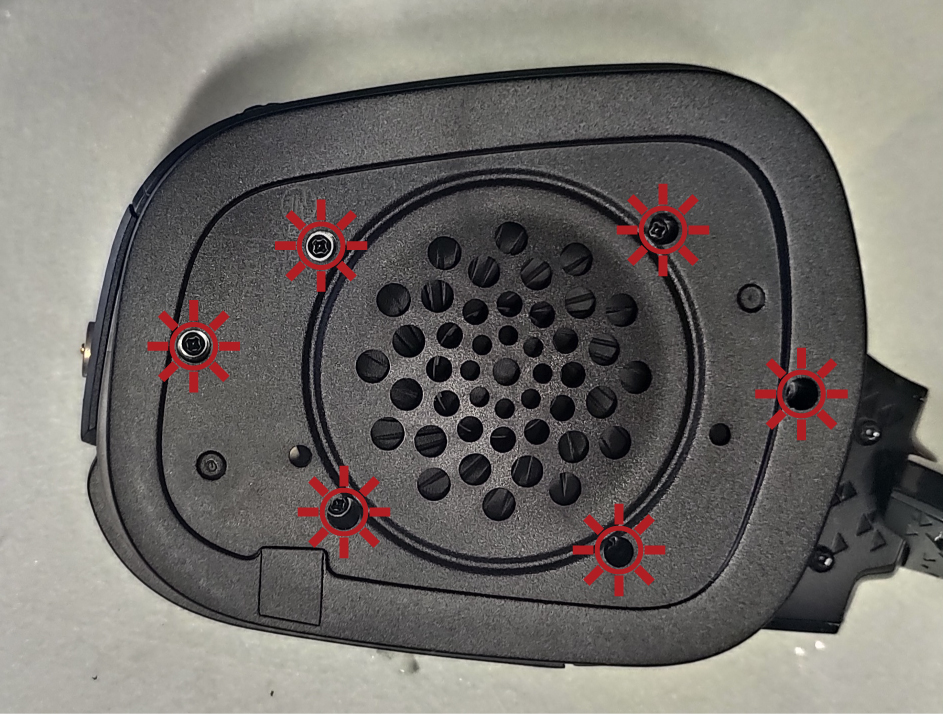

     나사는 표시한 6개의 십자나사를 풀어 주면 된다.

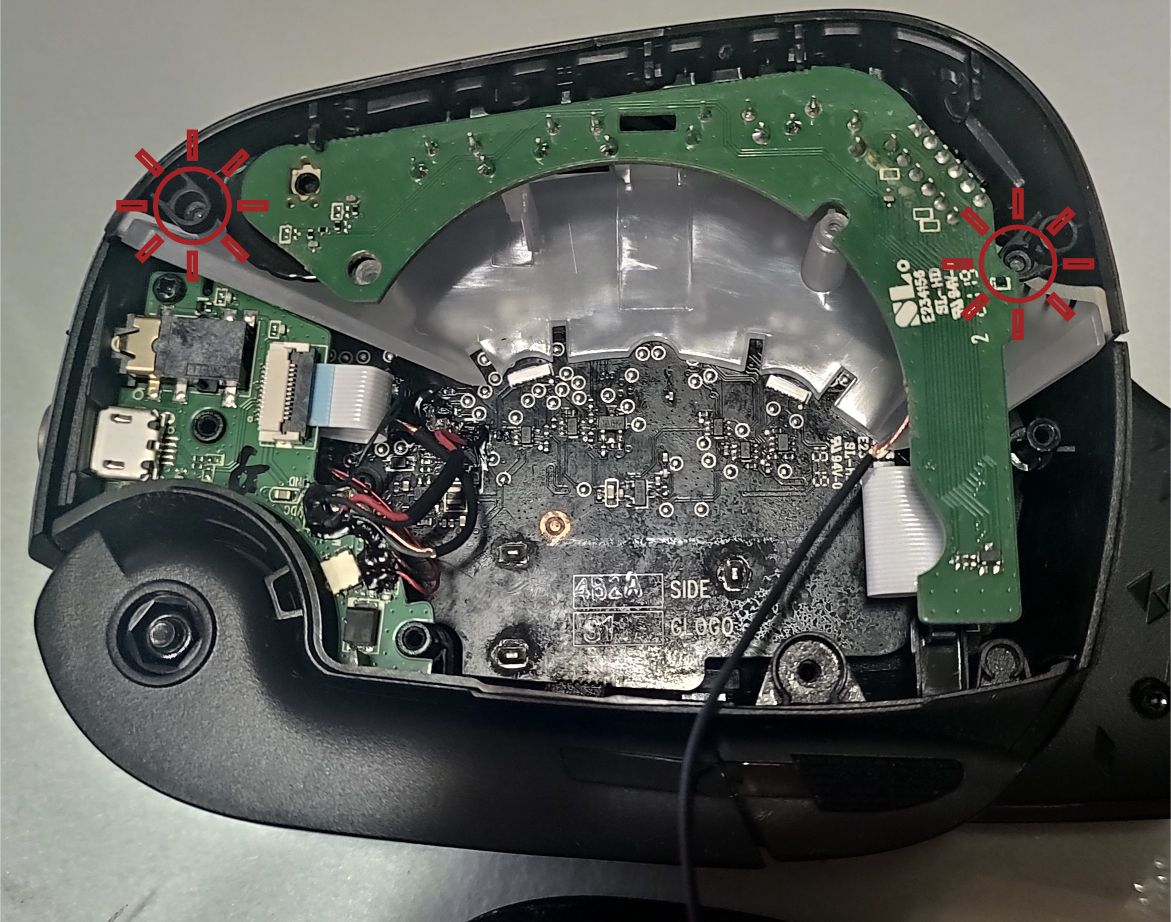

빨간 원의 두 개의 십자 나사를 풀어주면 보드를 분리할 수 있다.

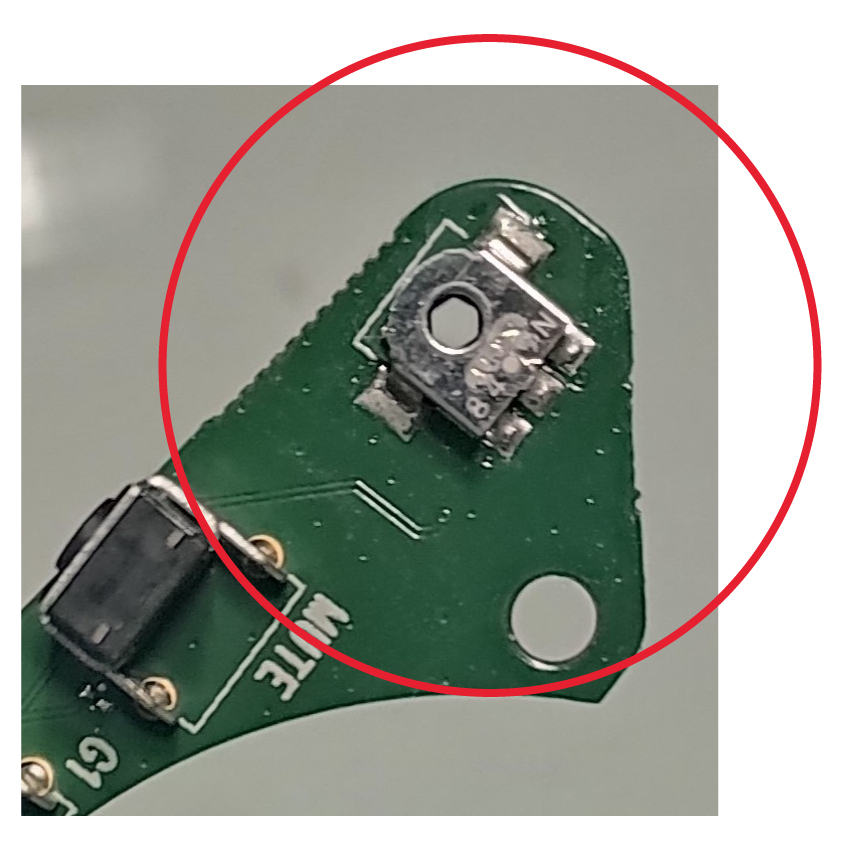

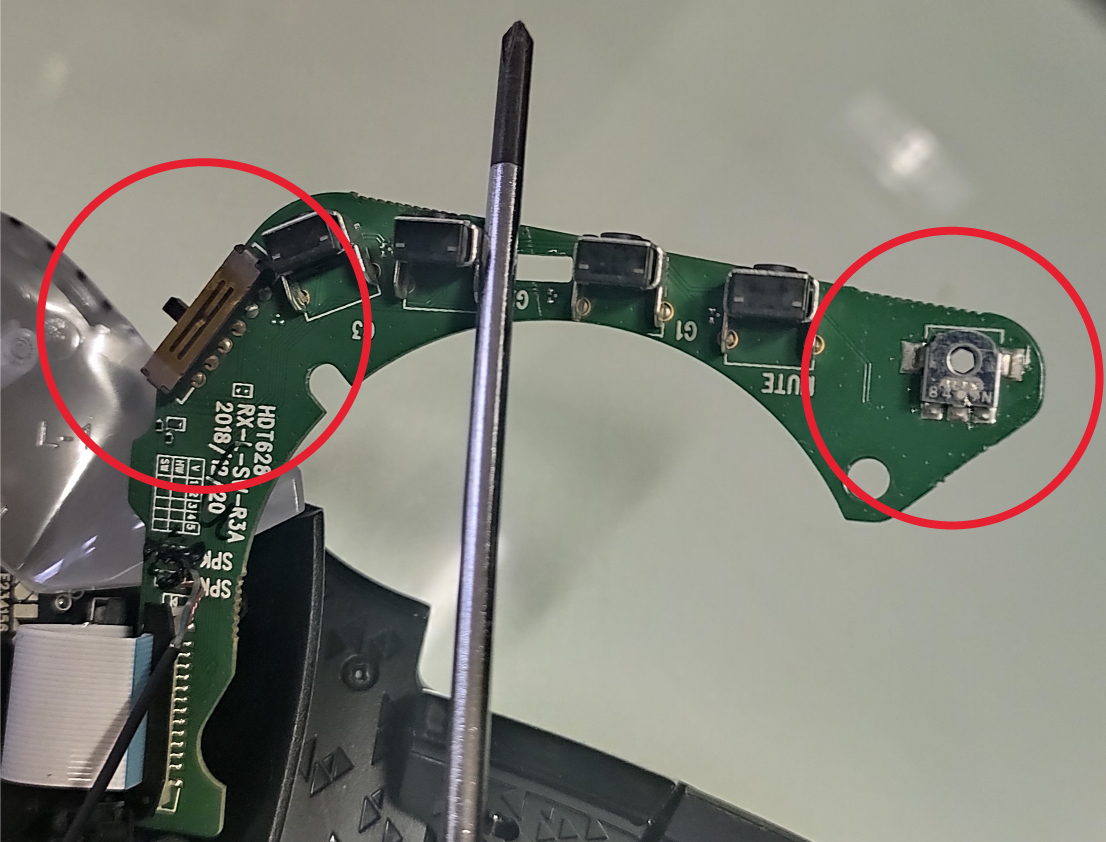

문제를 해결할 부분이 빨간동그라미안의 부품이다.

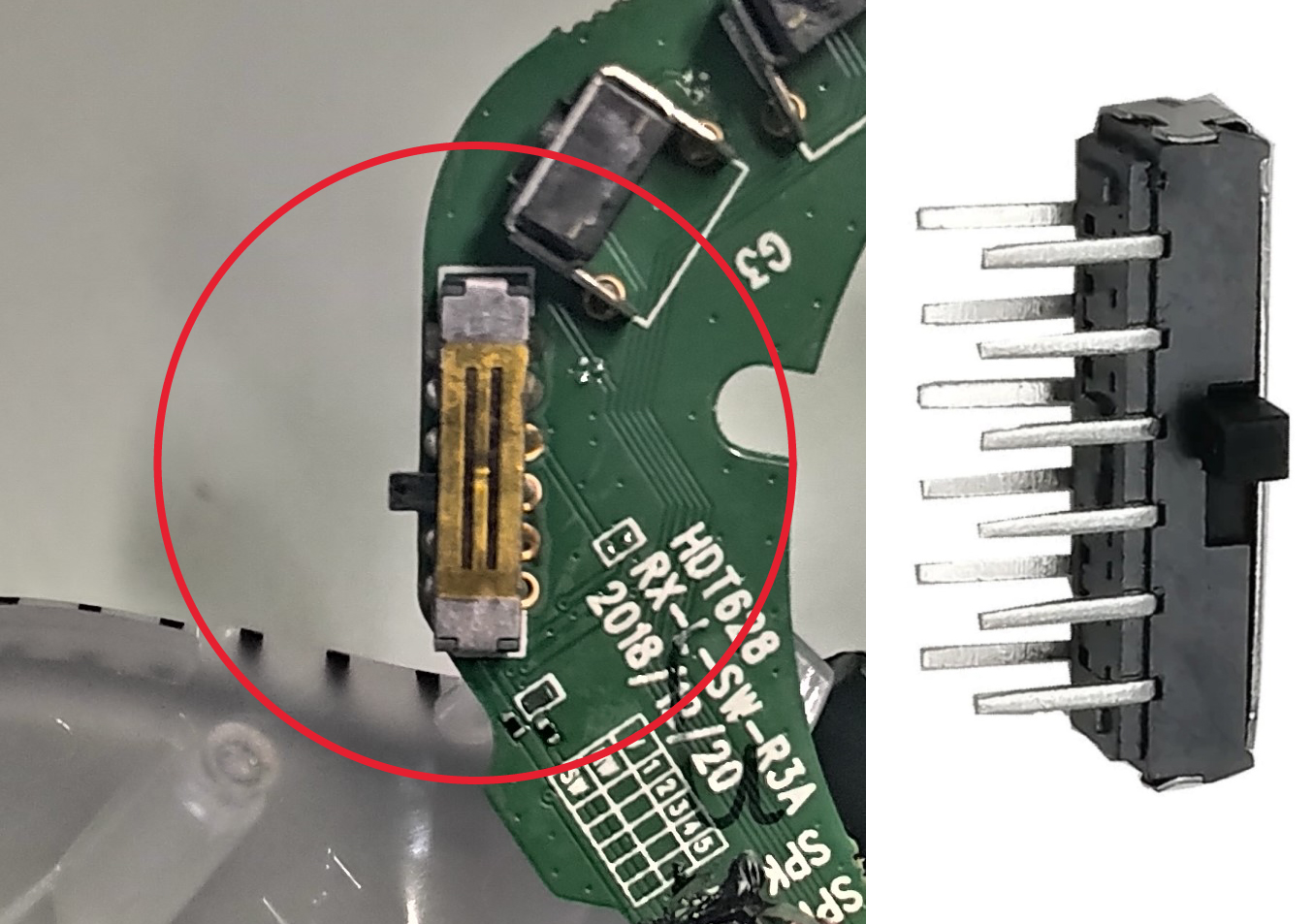

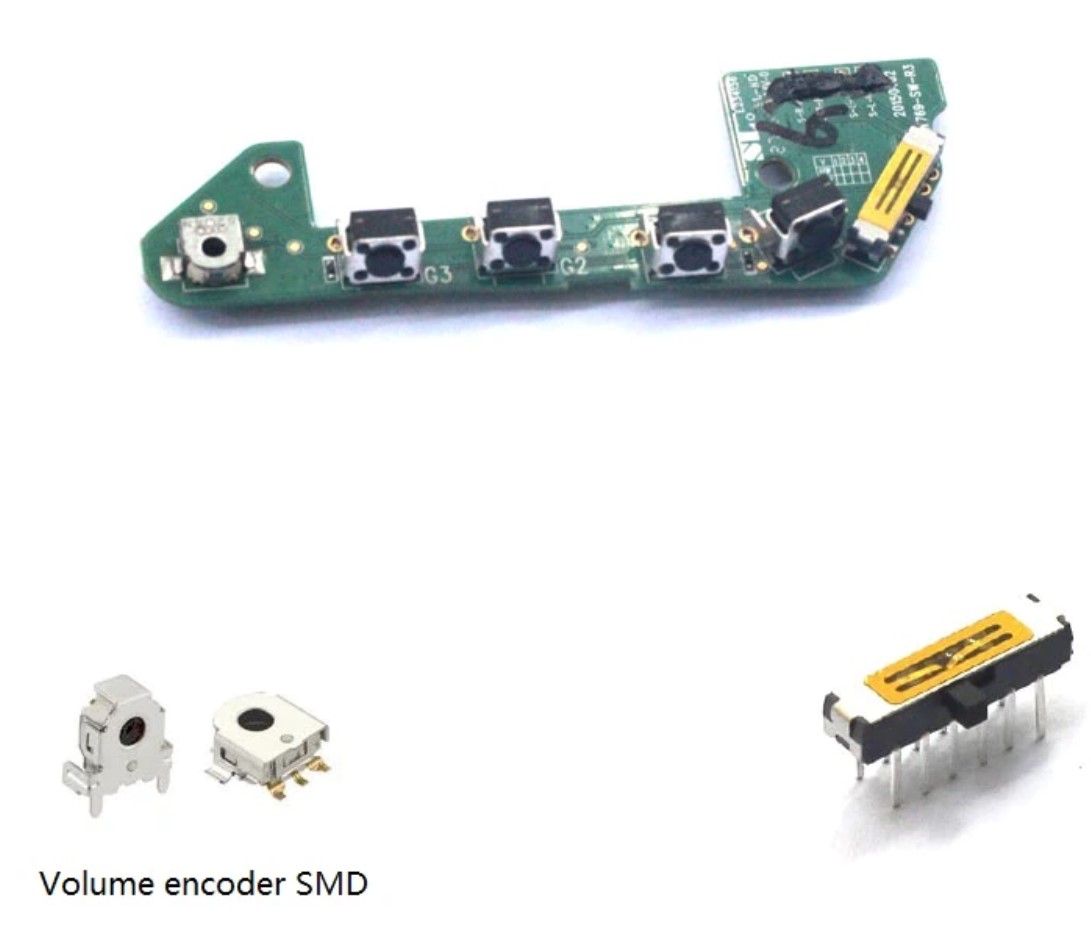

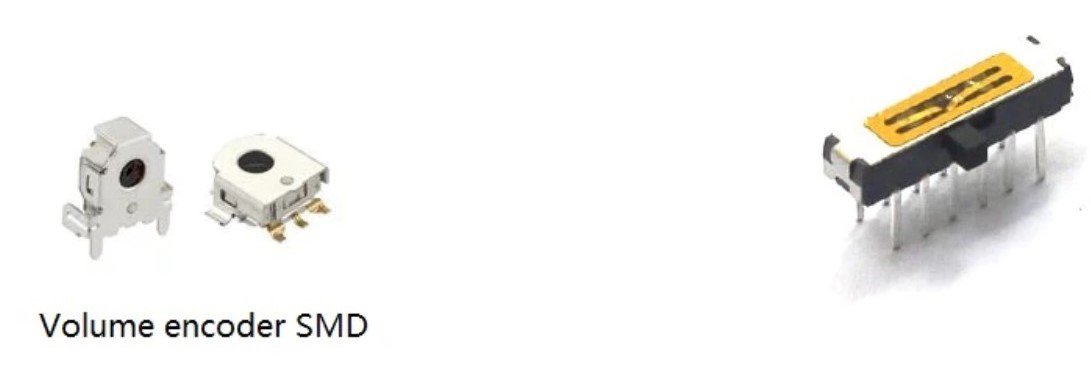

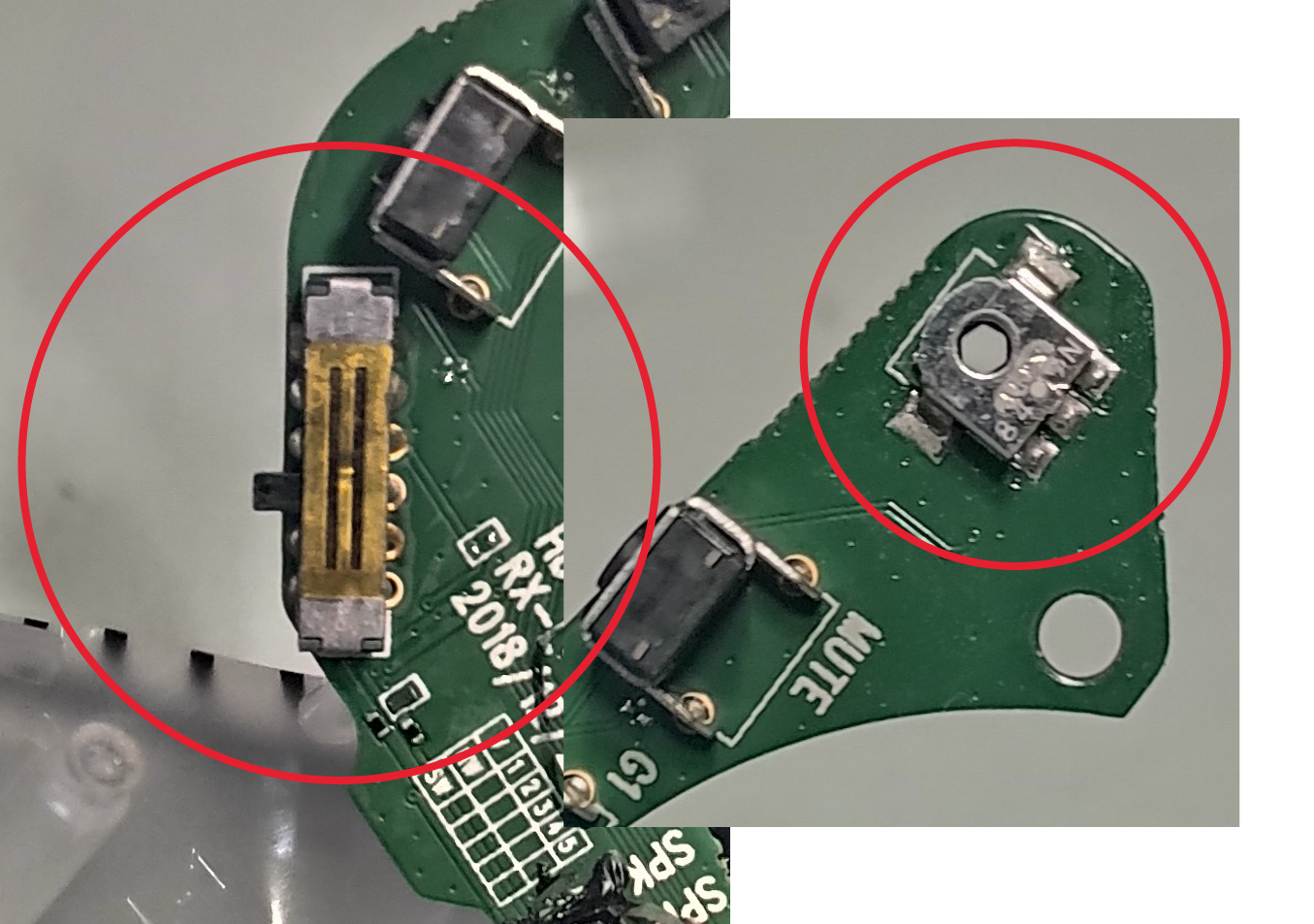

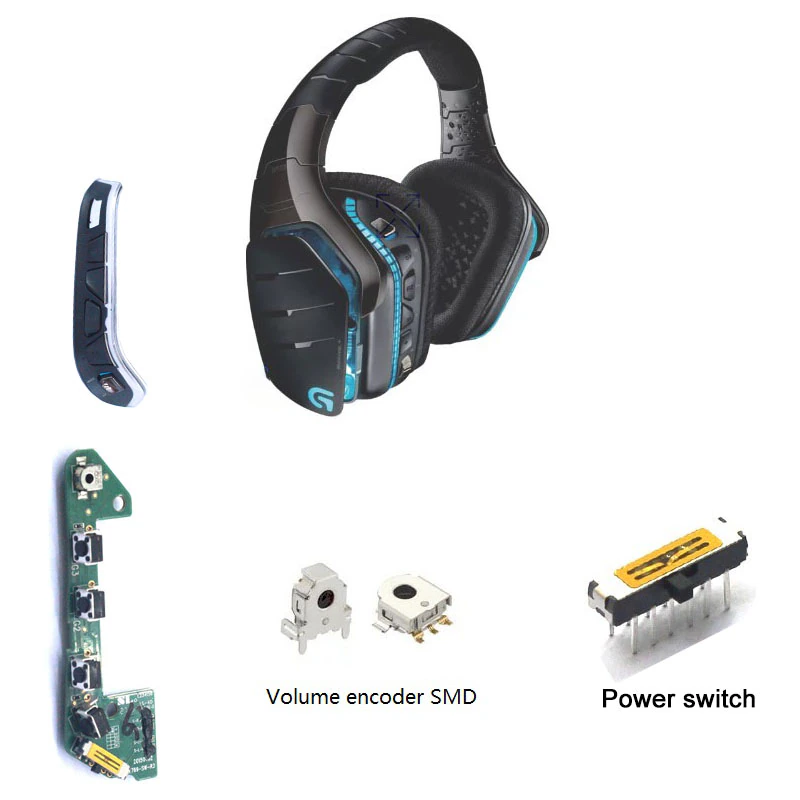

스위치와 볼륨 조절(Volume encoder SMD) 단자이다.

WD40 뿌리는 작업은 선분리 안 하고 현재 상태에서 밑에 휴지를 두껍게 대고

동그라미 안의 부품에만 스며들 수 있도록 한번 칙 뿌려주면 된다.

WD40이 다른 곳으로 뿌려지지 않도록 휴지로 잘 감싸고 작업해 준 다음 보드의 WD40은 잘 닦아준다.

WD40때문에 스위치 플라스틱이 녹거나 변형될것을 걱정한다면......스위치 자체를 교체를 해야 하지 않을까??



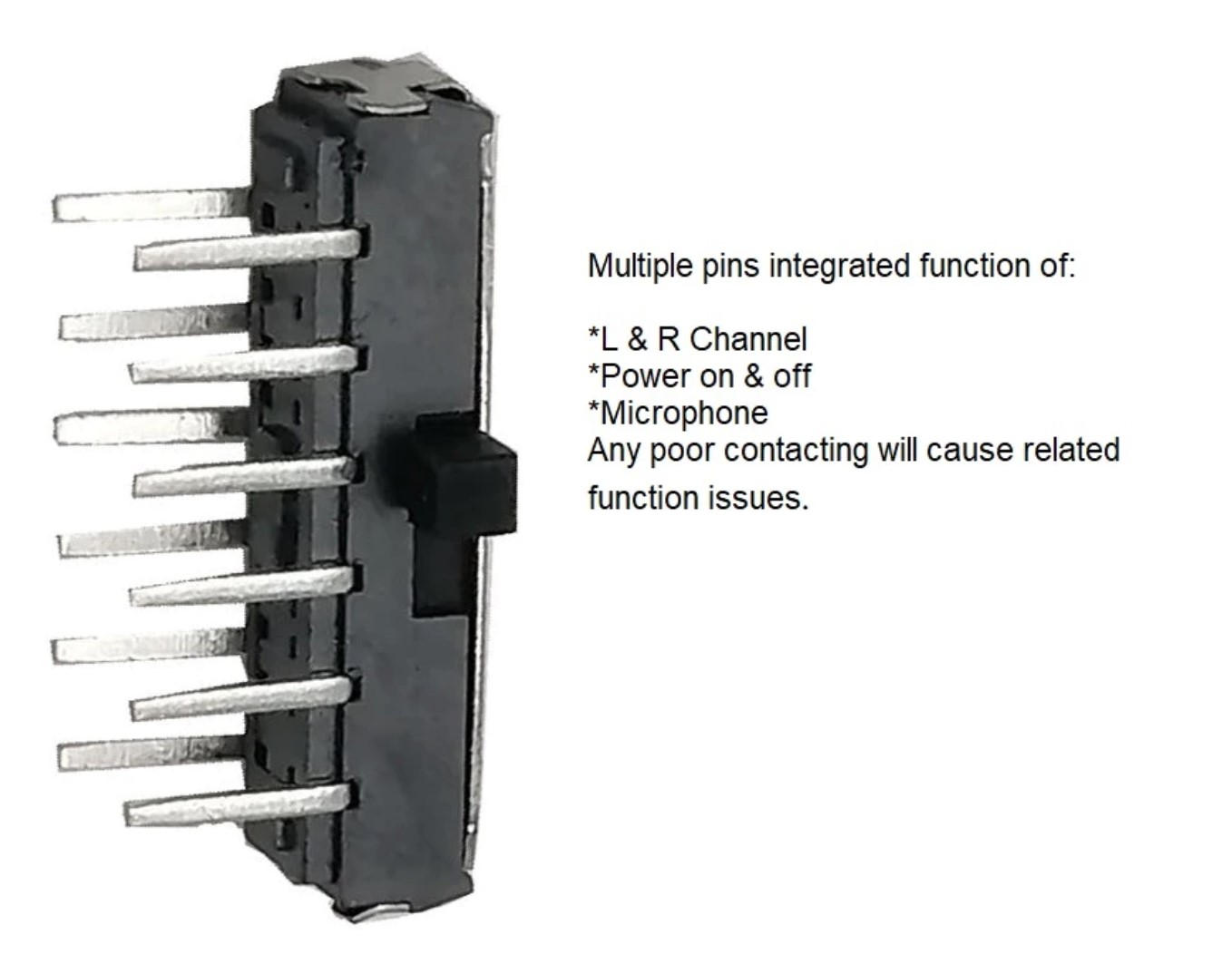

1. 스위치 수리

증상 =>  스위치 움직이다 보면 한쪽 사운드 안 들림 증상이 나타남

             잡음, 한쪽 사운드 안 들림, 양쪽 사운드 안들림



부품을 교체하면 편하겠지만

교체하지 않고 WD40을 뿌려서 해결해도 된다.

보드밑에 휴지를 두껍게 놓고 WD40을 뿌린다.

다른 곳으로 뿌려지지 않도록 휴지를 넓게 받치고 뿌린다.

많이 뿌릴 필요도 없다.

내부에 스며들 수 있을 만큼만 한번 칙 뿌리면 된다.

뿌린 후 스위치 주변의 WD40 은 모두 휴지로 닦아준다.

다른 곳으로 흘러가지 않도록 보드와 스위치 주변은 깨끗하게 닦아주면 된다.

마지막으로 WD40이 내부에 잘 스며들 수 있도록 스위치를 좌우로 몇 번 움직여준다.



아래 동영상에서는 스위치를 뜯어서  WD40을 뿌렸는데....

그냥 위에서 뿌려도 잘 스며든다.

옆이나 다른 곳으로 퍼지지 않도록 하고 다른 곳에 묻어도 잘 닦아주면 된다.



2  스위치 교체

기존 스위치를 제거하고 새 스위치를 납땜해서 교체해 준다.

실제로 사용해 보면 WD40 뿌리나 스위치 교체하나 차이는 없다.

오히려 납땜을 잘못하거나 선을 잘못 건드려서 문제 발생할 것을 걱정해야 한다.

간단하게 WD40 작업을 권장한다.



 3. 볼륨 조절(Volume encoder SMD) 단자 수리

 증상 => 볼륨 돌릴 때마다 잡음이 나거나 소리가 커졌다 작아졌다 한다.



부품을 교체하면 편하겠지만

교체하지 않고 WD40을 뿌려서 해결해도 된다.

보드밑에 휴지를 두껍게 놓고 WD40을 뿌린다.

다른 곳으로 뿌려지지 않도록 휴지를 넓게 받치고 뿌린다.

많이 뿌릴 필요도 없다.

내부에 스며들 수 있을 만큼만 한번 칙 뿌리면 된다.

뿌린 후 Volume encoder SMD 주변의 WD40 은 모두 휴지로 닦아준다.

다른 곳으로 흘러가지 않도록 보드와 Volume encoder SMD주변은 깨끗하게 닦아주면 된다.

마지막으로 WD40이 내부에 잘 스며들 수 있도록 Volume encoder SMD를 돌려준다.





4  볼륨 조절(Volume encoder SMD) 단자교체교체

기존 Volume encoder SMD를 제거하고 새 Volume encoder SMD를 납땜해서 교체해 준다.

실제로 사용해 보면 WD40 뿌리나 Volume encoder SMD교체하나 차이는 없다.

오히려 납땜을 잘못하거나 선을 잘못 건드려서 문제 발생할 것을 걱정해야 한다.

간단하게 WD40 작업을 권장한다.



=====================================================================================

====================================================================================

============================================================================



https://video-cdn.aliexpress-media.com/80ffc57ef0293a3a/ae_sg_item/Qyz5kR34xN77Pg2jPEM_1100115380940_mp4_265_hd.mp4?auth_key=1691044297-0-0-75b11172306dc07651b3f8a364dbc347&w=720&h=960&e=hd_265&t=2141281916832682972652424e11f7&b=ae_sg&p=ae_sg_ae_sg_vpc_scene&tr=mp4-265-hd&t_u=2141276f16856641221692127e26f0&user=2211411504216&from=chrome

2. 볼륨 조절불량



(1) WD40을 면봉에 묻혀서 발라준다.(볼륨을 돌려서 내부로 스며들게 한다.)

(2) Volume encoder SMD를 교체해 준다.





=======================================================

수리 참조 사이트 =======================================================

https://linustechtips.com/topic/1153296-logitech-g933-repair/

Logitech G933 Repair

볼륨 노브를 어느 방향으로든 돌리려고 하면 볼륨이 끝까지 올라가는 경향이 있다.

볼륨을 다시 낮추는 유일한 방법은 볼륨 노브를 최대한 천천히 그리고 섬세하게 부드럽게 내리는 것이다.



필요도구 및 부품:

작은 십자드라이버 (P1 타입)

볼륨 인코더 EC05E1220401

Alps 알파인 증분형 인코더,  Mouser에서 구입

EC05E1220401 Alps Alpine | Mouser

스피커 선이 끊어지지 않도록 각별히 주의하십시오.



버튼과 전원 스위치 판이 헐거워질 것이므로 다음에 떼어내십시오.

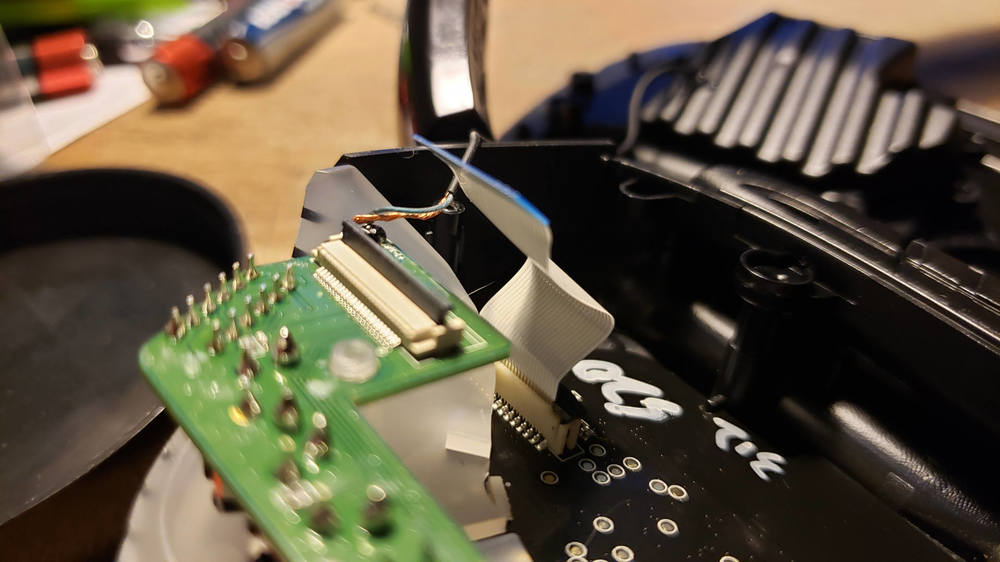

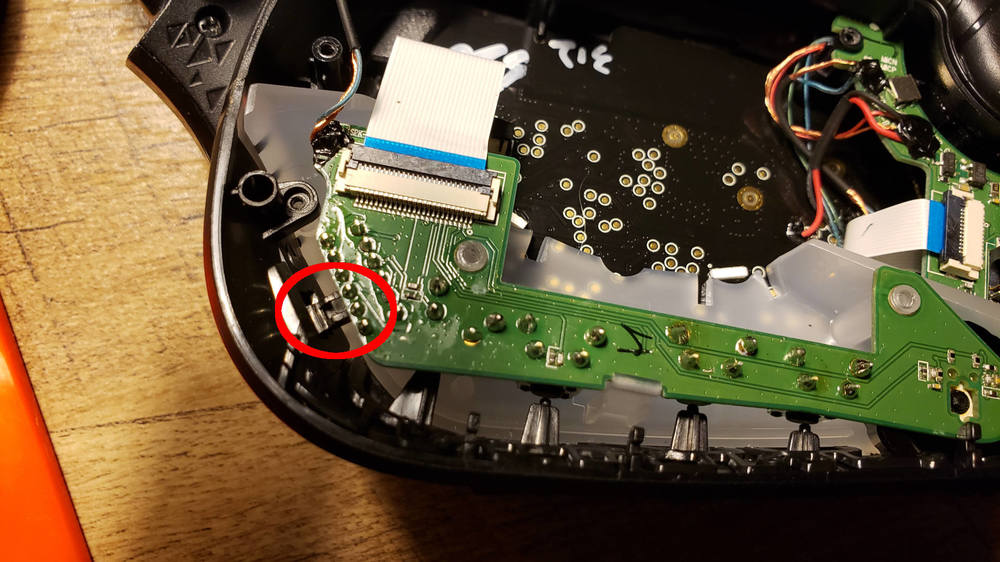

버튼 어레이 보드에 연결된 리본 케이블의 래치를 풉니다.

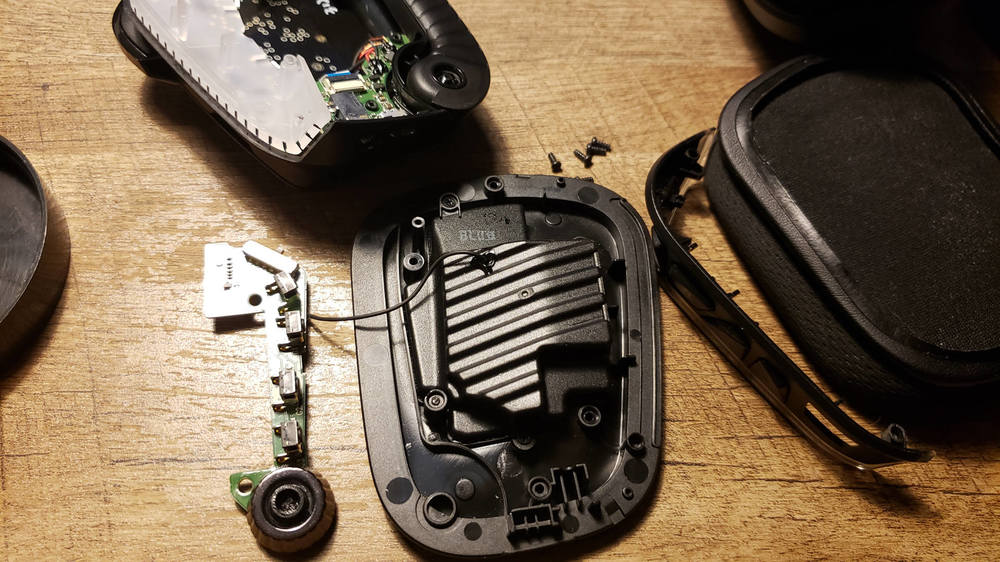

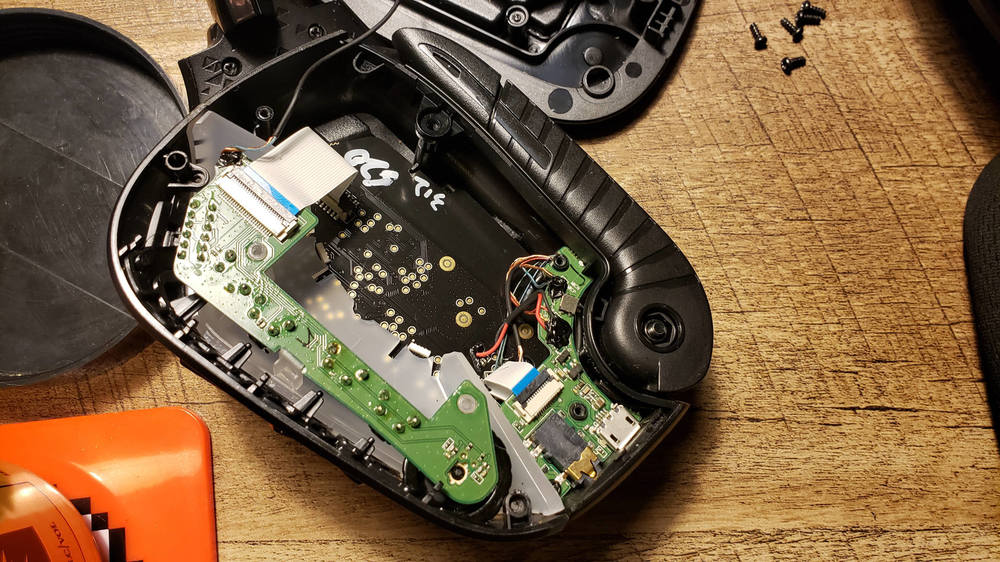

볼륨 노브와 버튼 어레이 보드를 제거하는 데는 다소 시간이 걸릴 수 있지만  나올 것입니다.

스피커는 작업할 때 보드와 함께 이동하므로 이에 유의하십시오.

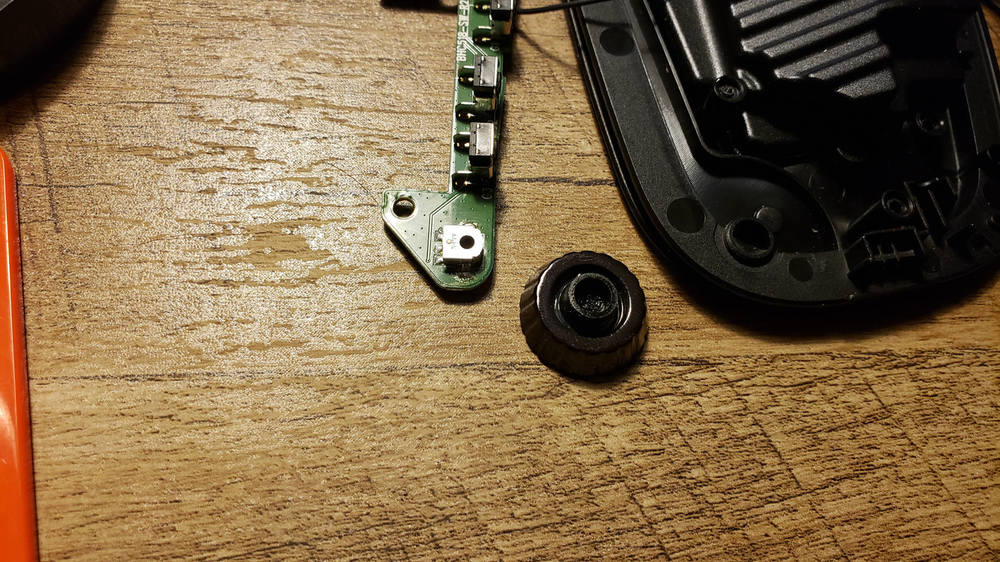

볼륨 노브는 여전히 보드에 부착되어 있습니다. 보드가 나오면 살짝 잡아당겨서 빼면 됩니다.

이 시점에서 인크리멘탈 엔코더를 교체할 준비가 된 것입니다.

인코더를 인두로 잘 제거합니다.

작업 시 주위 부품들에 영향이 가지 않도록 조심하세요.

조립할 때 전원스위치가 위치를 제대로 잡았는지 확인하시기 바랍니다.

조립은 분해의 역순
