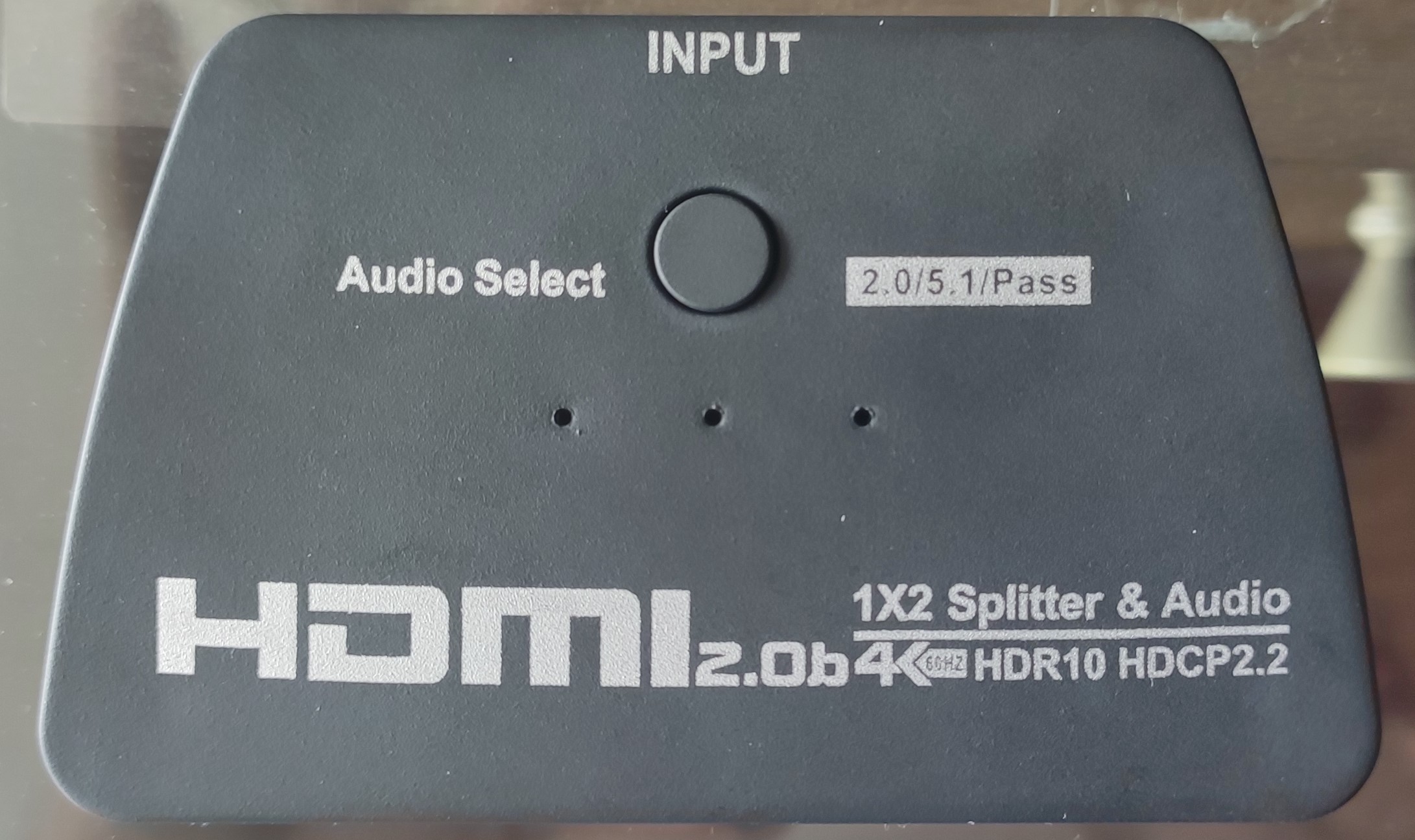

HDMI2.0b Splitter & Audio

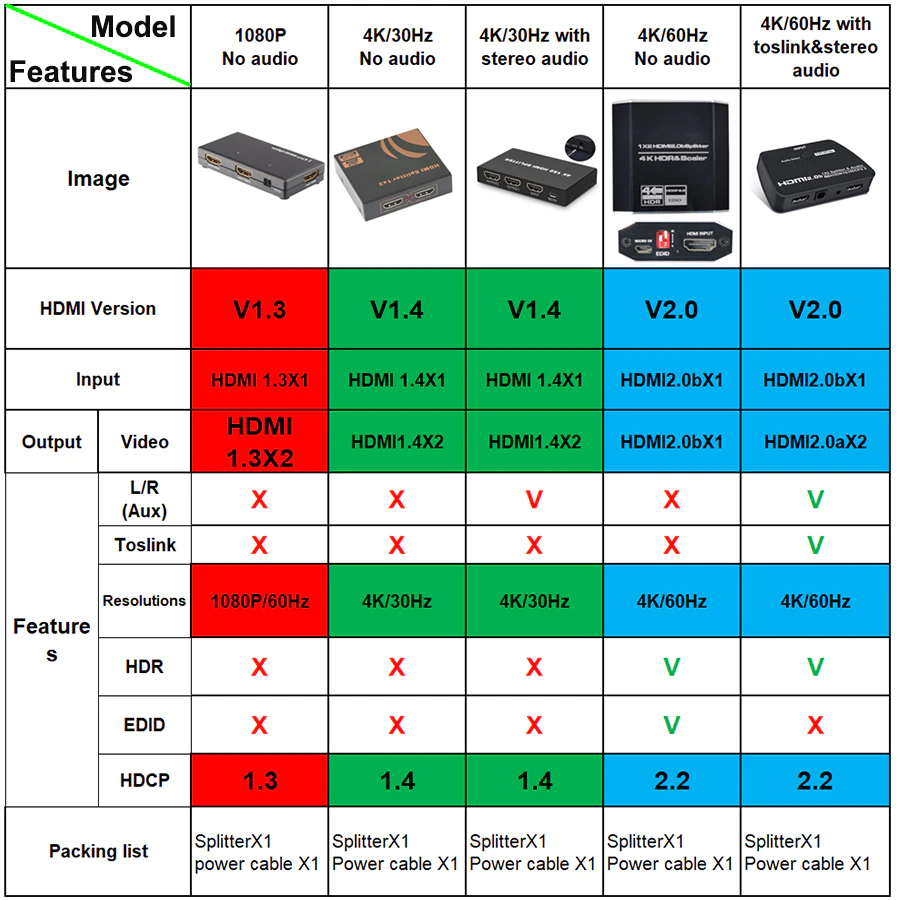

4K HDMI Splitter 2.0 HDR 4K 60Hz UHD HDMI 2.0 1X2 splitter with audio digital out HDMI 1 in 2 out 1080P 4K 30Hz

입력  HDMI 2.0b

출력 HDMI 2.0a

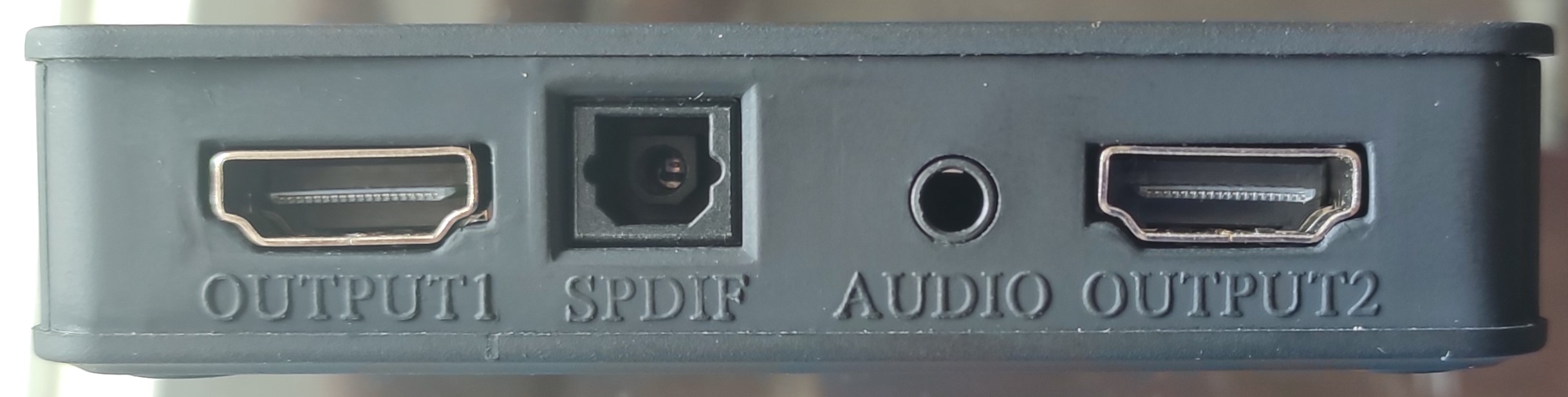

       사운드  Toslink(광출력SPDIF) AUX

HDR10

HDCP 2.2

사운드 출력은 HDMI 출력과 같이 이루어진다.

HDMI 출력이 없으면 사운드 출력도 없다

HDMI 출력으로 SPDIF 사운드 출력을 얻기 위해 구입함

HDMI Audio Splitter 4K 60Hz HDMI Audio Extractor

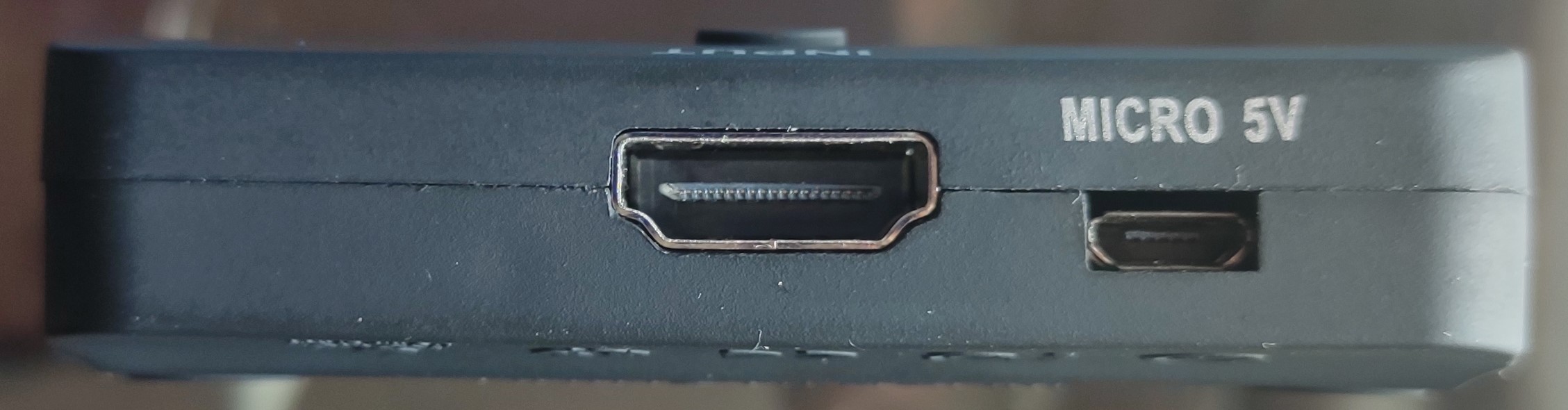

HDMI IN

=> HDMI OUT 과 광출력 동시 출력 됨

=> HDMI OUT 단독 출력 됨

=> 광출력 단독 출력 안됨

=> HDMI OUT 과 SPDIF 출력시 볼륨 1% 정도 낮아짐 ( 미세하게 볼륨이 줄어듬)

=> HDMI OUT 연결해야만 시그널 인디케이터 활성화 됨

=> HDMI출력에서 비디오 출력이 있어야 SPDIF 나 RCA도 같이 출력됨

        ( 파란 LED 켜져야  HDMI OUT 과 SPDIF 작동함 )

    -> 최신 오디오 전송규격에서 hdmi가 구현될때 소스단에서 rca, spdif등을 단독으로 사용 할수가 없다.

    -> hdmi규격에서 오디오는 비디오규격에 끼워져 있는 형국이라 비디오 출력없이는 오디오가 구현되지 않는다.

        장치가 무었이든 화면출력없이는 오디오출력이 없다.

=> HDMI OUT 과 SPDIF 작동시 딜레이가 있을것으로 우려 했는데...

     영화볼때 테스트 해보니 차이점 느낄수 없음



참고로 HDMI연결은 보드의 사운드 칩셋을 사용하지 않는다.

정상 연결후 보드의 사운드 칩셋 사용안함 설정해도 정상적으로 소리나는 것을 확인 할수 있다.

HDMI 사용중 소리끊김 현상이 나는경우 해결책

 1. 보드의 사운드 칩셋을 사용 안함으로 놓고 해결하는 경우도 있다.

 2. CPU 클럭 오버 ( 기본 클럭보다 높은 클럭으로 설정한다. )
