퀄컴 QCC5171 BEB1 블루투스 5.3 무손실 디코딩 보드

QCC5171 블루투스 5.3 수신 보드, LDAC 무손실 동축 USB 코덱 지원, 무선 오디오 리시버 BEB1



" 모든 사진은 구글이미지나 알리익스프레스 이미지 사용했음 "



스팩은 좋은데...

모든 dac 에서 24bit 96khz 까지만 지원한다.

가격 측면에서  케이스 SPDIF 포트 USB 포트 3,5mm 라인아웃 등 구입 비용까지 하면 70~80$ 수준이 나올것으로 보임

불루투스 사양은 조금 낮더라도 스팩이 좀더 좋은 DA800 추천함



칩셋 스팩은 준수한 사양이지만

모든 dac 에서 24bit 96khz 까지만 지원한다.( 광고내용 )

가격은 확실히 저렴하지만 스팩이 살짝 아쉽다.

스팩이 문제가 안된다면 이제품을 추천한다.

불루투스 사양은 조금 낮더라도 스팩이 좀더 비싸고 좋은 DA800 추천함



WM8804G SPDIF   24bit  / 192kHz  지원

불루투스 LDAC     24비트 96khz  지원

ES9018K2M DAC  32비트  32비트 / 384Khz 지원

UAC2.0(USB)     24비트 192KHZ 까지 지원(칩셋에 따라 다름)

이제품은 왜 모든 DAC에서 24비트 96Khz 까지만 지원하는지 이해 할수 없다.

칩셋의 최고 성능을 지원하지 않는다.

아마도 그이상의 성능을 내면 잡음이 심해져서

칩셋이 지원하는 성능임에도 불구하고 제한 할수 밖에 없었을것으로 보인다.

현재 판매자가 올려놓은 제품 사양 때문에 구매가 꺼려진다.



칩셋대로만 지원하면 문제가 없는데.....





https://ko.aliexpress.com/item/1005006835741291.html?spm=a2g0o.productlist.main.3.c81c074Y074YI6&algo_pvid=cfaf469f-5a90-4fe8-988a-3f9d5f0b98a5&algo_exp_id=cfaf469f-5a90-4fe8-988a-3f9d5f0b98a5-1&pdp_npi=4%40dis%21USD%2144.68%2133.51%21%21%2144.68%2133.51%21%402101363e17191360190096869ebec4%2112000038459618564%21sea%21KR%21793909534%21&curPageLogUid=NI2WeGz7hizq&utparam-url=scene%3Asearch%7Cquery_from%3A



26$



https://ko.aliexpress.com/item/1005007039901091.html?spm=a2g0o.productlist.main.1.c81c074Y074YI6&algo_pvid=cfaf469f-5a90-4fe8-988a-3f9d5f0b98a5&algo_exp_id=cfaf469f-5a90-4fe8-988a-3f9d5f0b98a5-0&pdp_npi=4%40dis%21USD%2135.82%2135.82%21%21%2135.82%2135.82%21%402101363e17191360190096869ebec4%2112000039183737920%21sea%21KR%21793909534%21&curPageLogUid=E50neMBB86lv&utparam-url=scene%3Asearch%7Cquery_from%3A



케이블 포함



https://ko.aliexpress.com/item/1005007210929990.html?spm=a2g0o.cart.0.0.58d356baK5hDfb&mp=1&gatewayAdapt=glo2kor

29.79$

개요

리포트 아이템

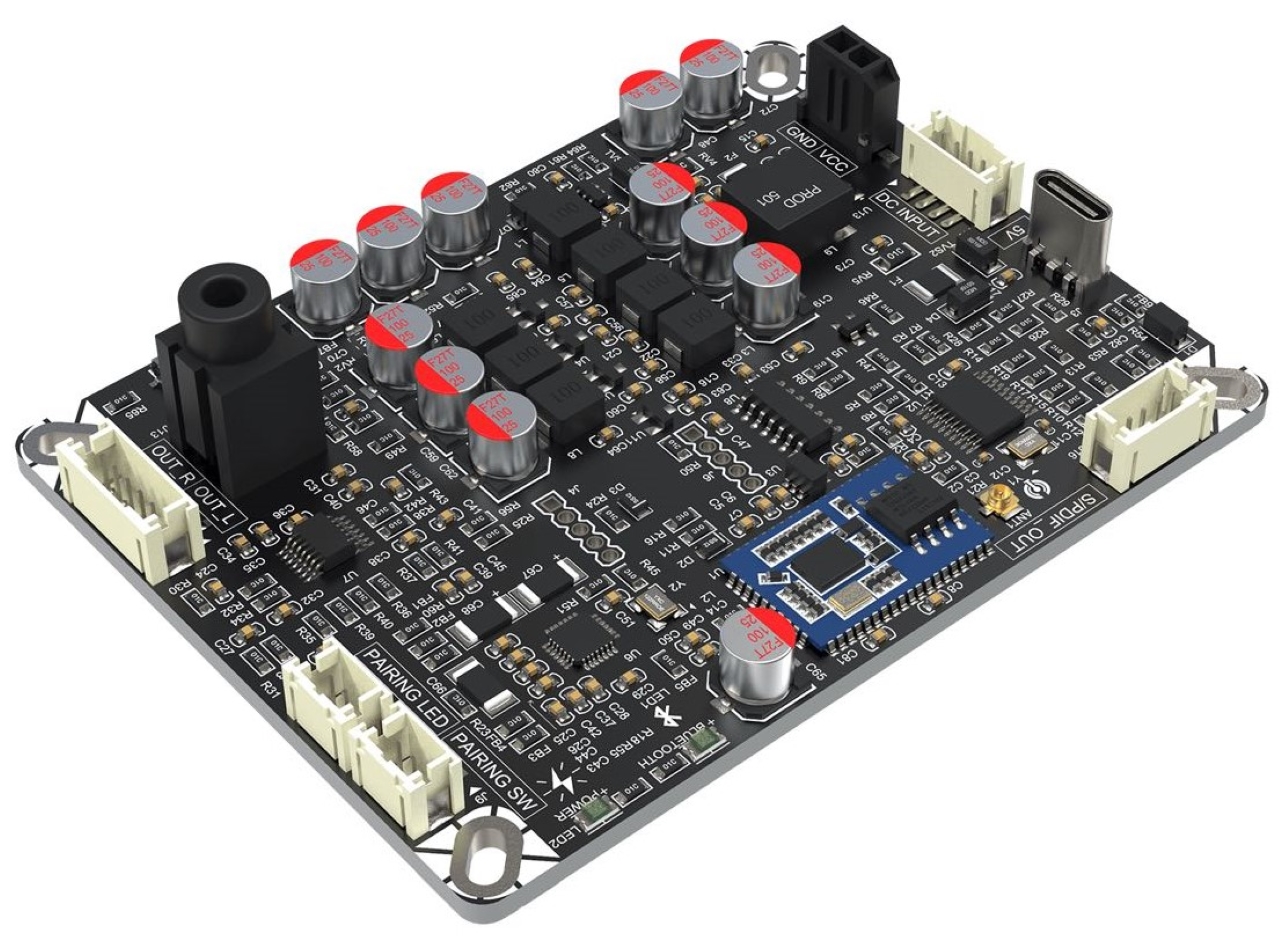

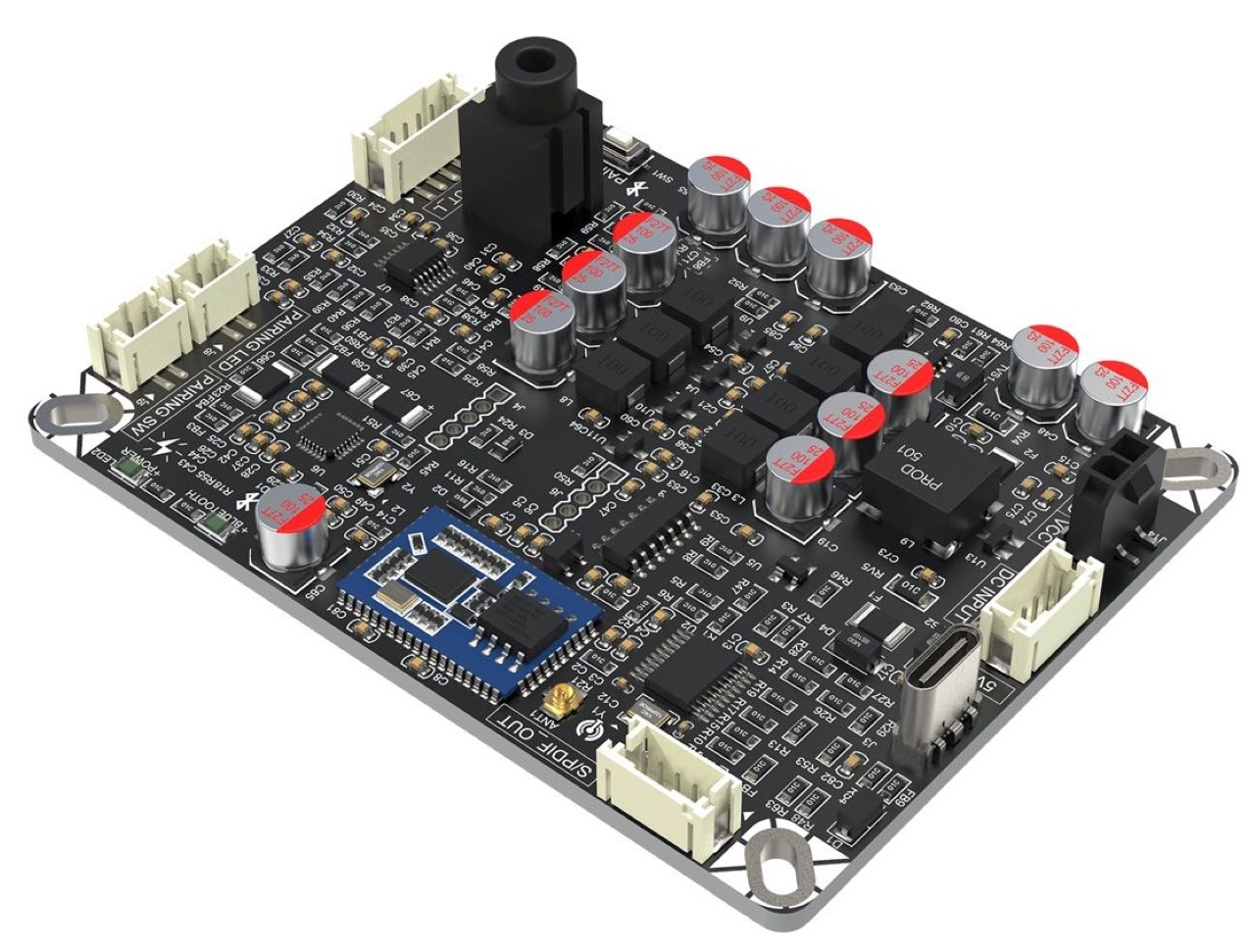

QCC5171 블루투스 5.3 수신 보드, LDAC 무손실, 동축, USB 코덱, 무선 오디오 수신기 BEB1 지원

블루투스 버전: 5.3

블루투스 이름: 베리박 BEB1

전원 공급 장치 전압: DC 9-24V

오디오 입력: 블루투스 5.3/USB 디코딩 입력

오디오 출력: 3.5mm/동축/광학

USB(Type-c):DC5V 전압 입력/디코딩 입력

제품 무게: 70g

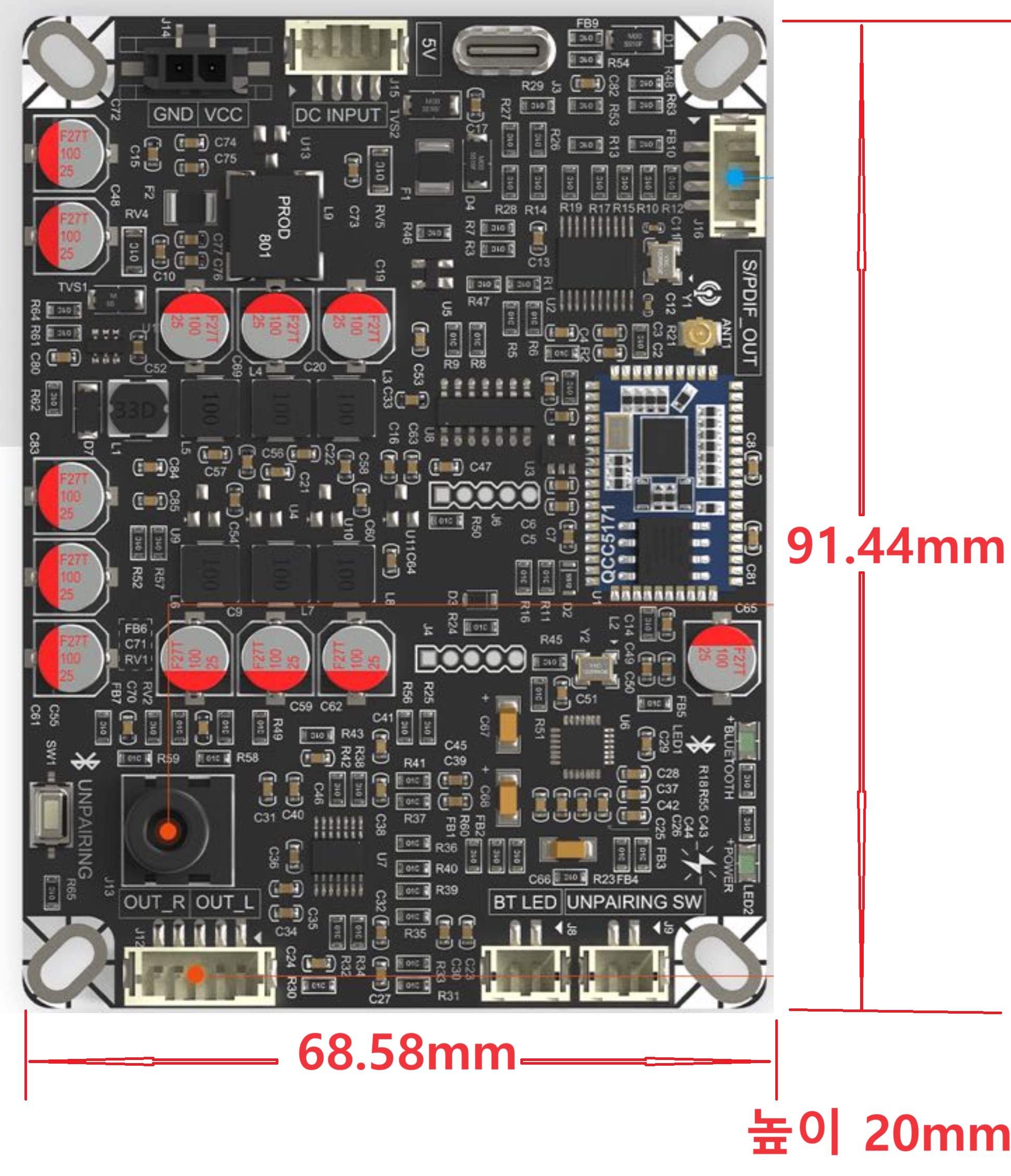

제품 크기: 91.44X68. 58X20mm

퀄컴 블루투스 QCC5171 은 QCC5125QCC8675 의 업그레이드 버전입니다.

APTX-HD 및 LDAC 지원 외에도 통신이 Bluetooth 5.1 에서 5.3 로 업그레이드되었으며

aptx-v2.2 버전을 지원합니다.

무손실 및 레오오디오를 지원할 수 있습니다.

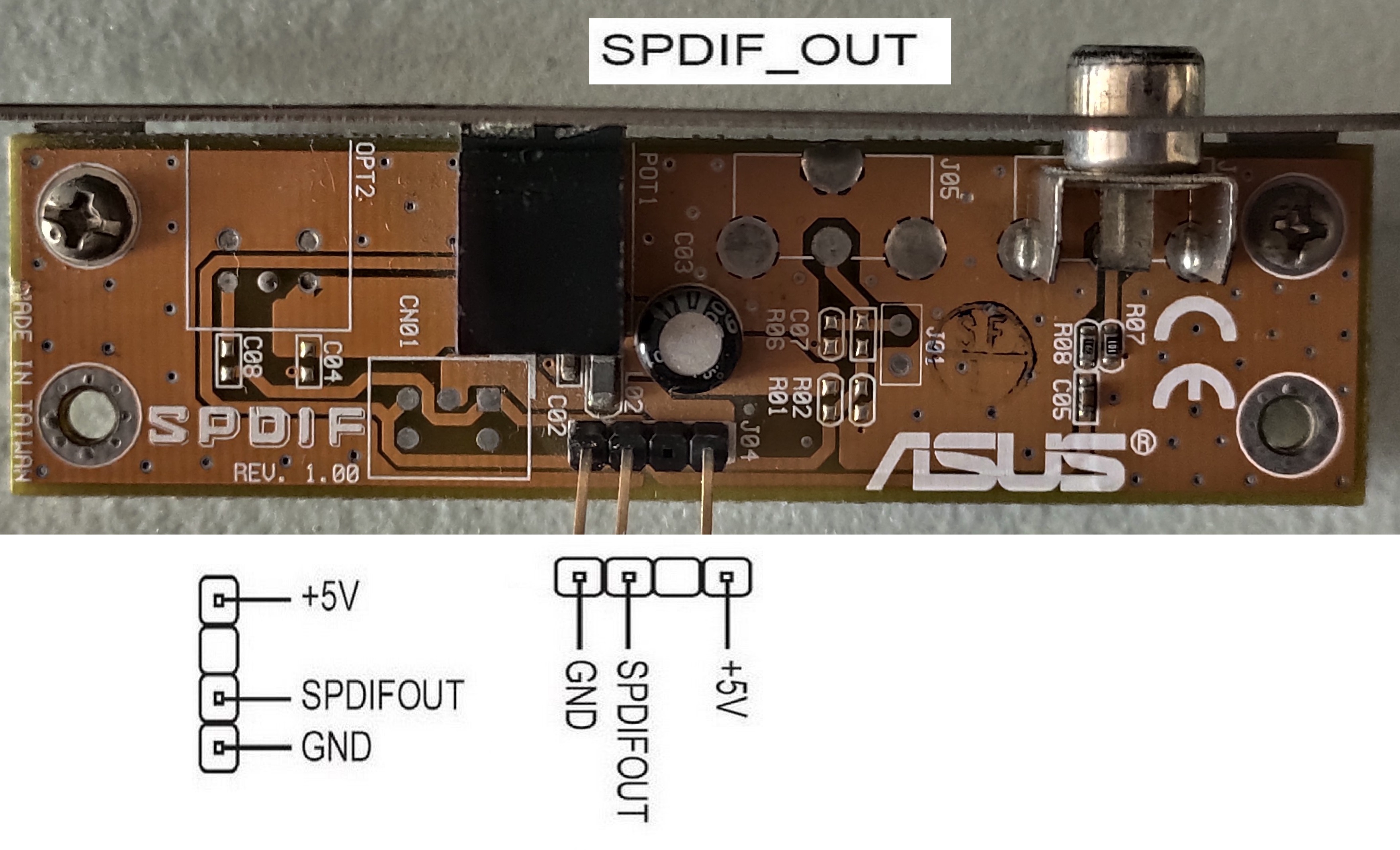

SPDIF 활용 보드



케이스 =============

https://ko.aliexpress.com/item/1005007006481395.html?spm=a2g0o.cart.0.0.289256ba6WKgRv&mp=1&gatewayAdapt=glo2kor

주요 특징들

• 다기능 오디오 디코더 보드
• Bluetooth / USB - 아날로그 / 동축 / 광 신호 변환기
• QCC5171 Bluetooth v5.3 모듈, SBC, AAC, aptX, aptX HD 및 LDAC와 같은 다양한 코덱을 지원

• 최대 전송 속도 990kbps

• Bluetooth LE 오디오 표준 지원

• UAC 2.0 USB 코덱 입력, 24bit/96kHz 샘플링 속도 지원

• 드라이버 무료 USB 설치, Windows, Mac, Linux 시스템과 호환 가능

• 앰프, 사운드바, 액티브 스피커와의 원활한 연결을 위한 아날로그, 동축, 광 신호 출력

• 최대 127dB의 DNR 및 -120dB의 THD+N을 갖춘 독립형 ES9018K2M 오디오 DAC

• 디지털 신호 전송, 간섭에 덜 민감함

• DC5V 전원 및 오디오 전송을 위한 USB Type-C 포트

• 높은 오디오 성능

• 간편한 작동 및 연결을 위한 플러그 앤 플레이 터미널

• 더 높은 안정성과 더 긴 수명을 위한 고품질 솔리드 커패시터

파라 미터

보드 유형

판자

입력

블루투스, USB,

산출

S/PDIF, 3.5mm AUX,

제어 인터페이스

하드웨어

크기

3.6 x 2.7인치(91.44mm x 68.58mm)

전원 전압

9V-24V

설명

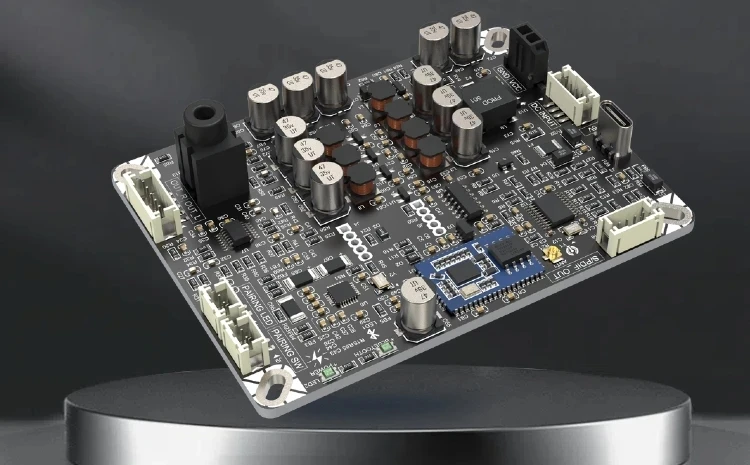

오디오 프로젝트를 향상시키도록 설계된 고성능 Bluetooth 수신기 디코더 보드인 BEB1을 소개합니다.

Bluetooth 및 USB 입력을 포함한 다양한 신호 형식을 지원하는 BEB1은 다기능 디코더 역할을 합니다.

신호를 아날로그, 광학 및 동축 출력으로 원활하게 변환하여 광범위한 오디오 시스템과의 호환성을 보장합니다.

홈 오디오 설정을 향상시키거나 오디오 DIY 프로젝트에 참여하거나 데스크탑 오디오 경험을 개선하려는 경우

BEB1은 다용도 솔루션입니다.
Qualcomm QCC5171 v5.3 Bluetooth 모듈로 구동되는 BEB1은

SBC, AAC, aptX, aptX HD 및 LDAC와 같은 코덱을 지원하여

최대 990kbps의 최대 전송 속도를 자랑하는 탁월한 성능을 제공합니다.

또한 유연성을 높이기 위해 USB UAC 2.0 입력을 지원하여 24비트/96kHz의 샘플링 속도를 지원합니다.
최대 127dB의 DNR과 -120dB의 THD+N을 특징으로 하는 32비트 ES9018K2M 오디오 DAC이 장착된 BEB1은

인상적인 오디오 품질을 제공합니다.

BEB1은 원활한 오디오 연결을 위해 아날로그 출력을 제공합니다.

또한 통합 WM8804 S/PDIF 트랜시버 모듈은 신호 무결성을 더욱 향상시켜

깨끗한 광 및 동축 신호 ​​출력을 위한 지터를 최소화합니다.
설정을 단순화하기 위해 BEB1에는

DC5V용 USB Type-C 포트,

DC9-24V용 Molex Micro-Fit 터미널,

WONDOM BCPB 배터리 충전 보드와 호환되는 PH 포트를 포함한 여러 전원 포트가 있습니다.

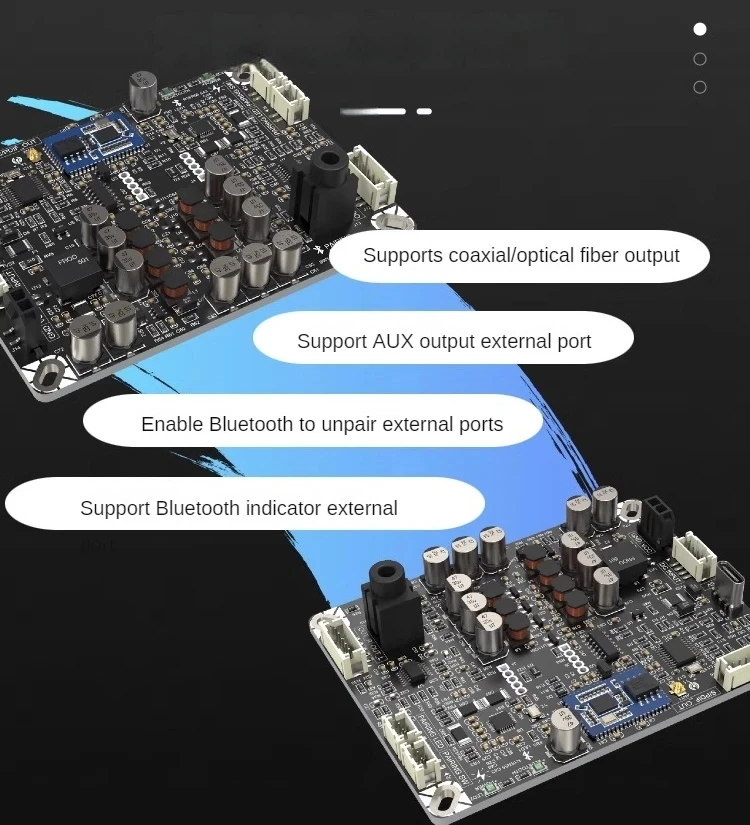

아날로그/동축/광 출력을 갖춘 Bluetooth/USB 디코더

이 다용도 BEB1은 Bluetooth 및 USB 입력을 아날로그, 동축 및 광 출력으로 원활하게 변환하므로

광범위한 오디오 설정에 이상적인 솔루션입니다.
BEB1을 시스템에 통합하면 다음과 같은 다양한 기능에 동시에 액세스할 수 있습니다.

 Bluetooth-아날로그 디코더
 Bluetooth-동축 디코더
 Bluetooth-광 디코더
 USB-아날로그 디코더
 USB-동축 디코더
 USB-광 디코더

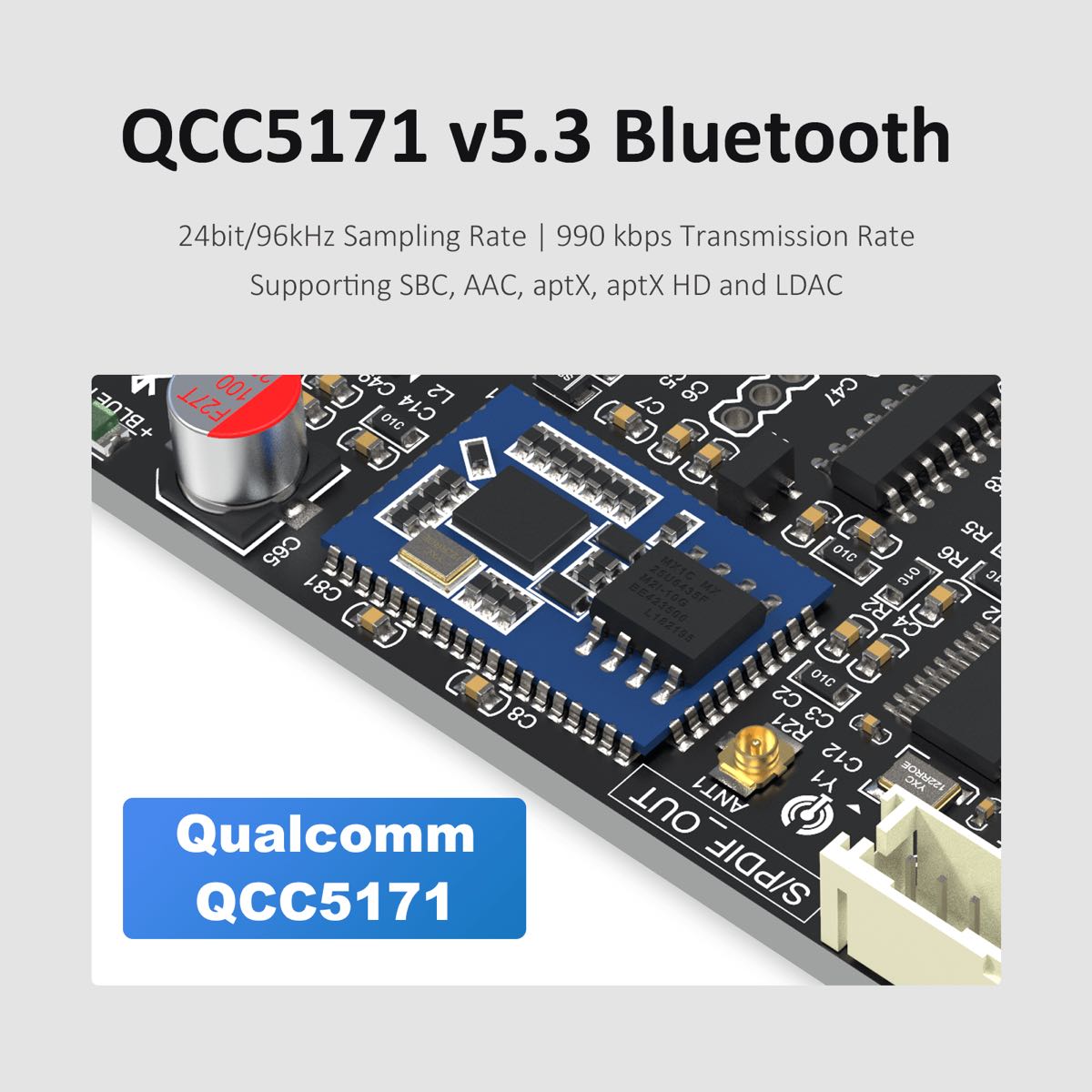

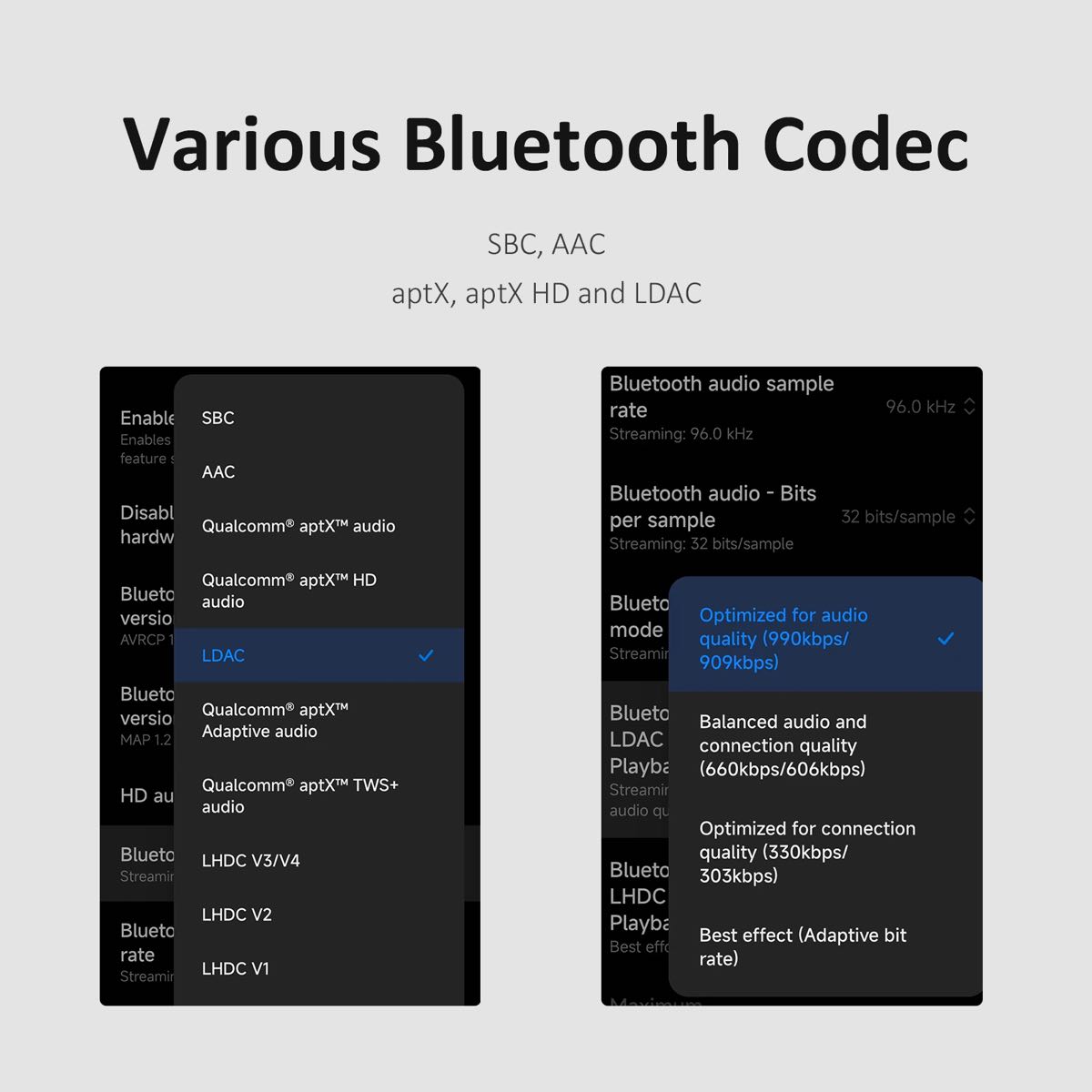

QCC5171 v5.3 블루투스 모듈, 다양한 블루투스 코덱 지원

최첨단 Qualcomm QCC5171 v5.3 Bluetooth 모듈로 구동되는 BEB1로 비교할 수 없는 무선 오디오 성능을 경험해 보세요. 이 고급 모듈은 SBC, AAC, aptX, aptX HD 및 LDAC를 포함한 다양한 Bluetooth 코덱을 지원하여

즐겨 사용하는 스트리밍 서비스와의 호환성을 보장합니다.
최대 전송 속도 990kbps로 원활한 오디오 스트리밍을 즐기며 빠르고 중단 없는 재생을 보장하므로

음악 애호가와 게이머 모두에게 이상적입니다.

연결성을 더욱 향상시키기 위해 BEB1에는 외부 Bluetooth 안테나용 포트가 있어

범위를 최대 50미터까지 확장하여 비교할 수 없는 자유로운 이동이 가능합니다.

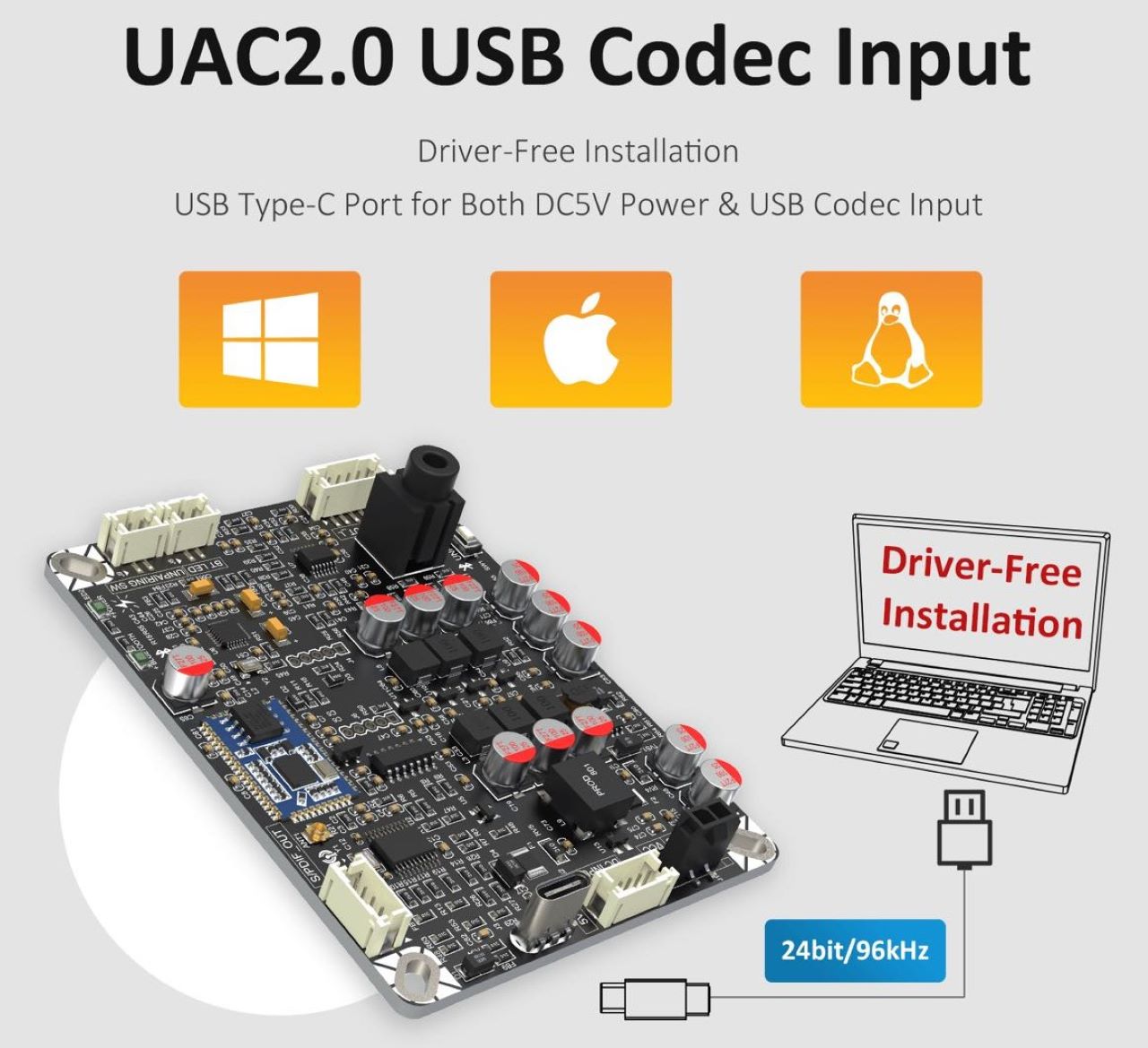

UAC 2.0 USB 코덱 입력으로 간소화된 오디오 전송

DC5V 전원과 PC의 원활한 오디오 전송을 모두 제공하는 BEB1의 USB Type-C 포트로 오디오 설정을 단순화하세요.

UAC 2.0 USB 코덱 입력을 특징으로 하고 24bit/96kHz의 샘플링 속도를 지원하고

무손실 PCM 오디오 전송을 처리할 수 있습니다.

드라이버가 필요 없는 설치와 모든 Mac, Windows 및 Linux 시스템과의 범용 호환성 덕분에

BEB1은 거의 모든 컴퓨터 설정에 적합합니다.

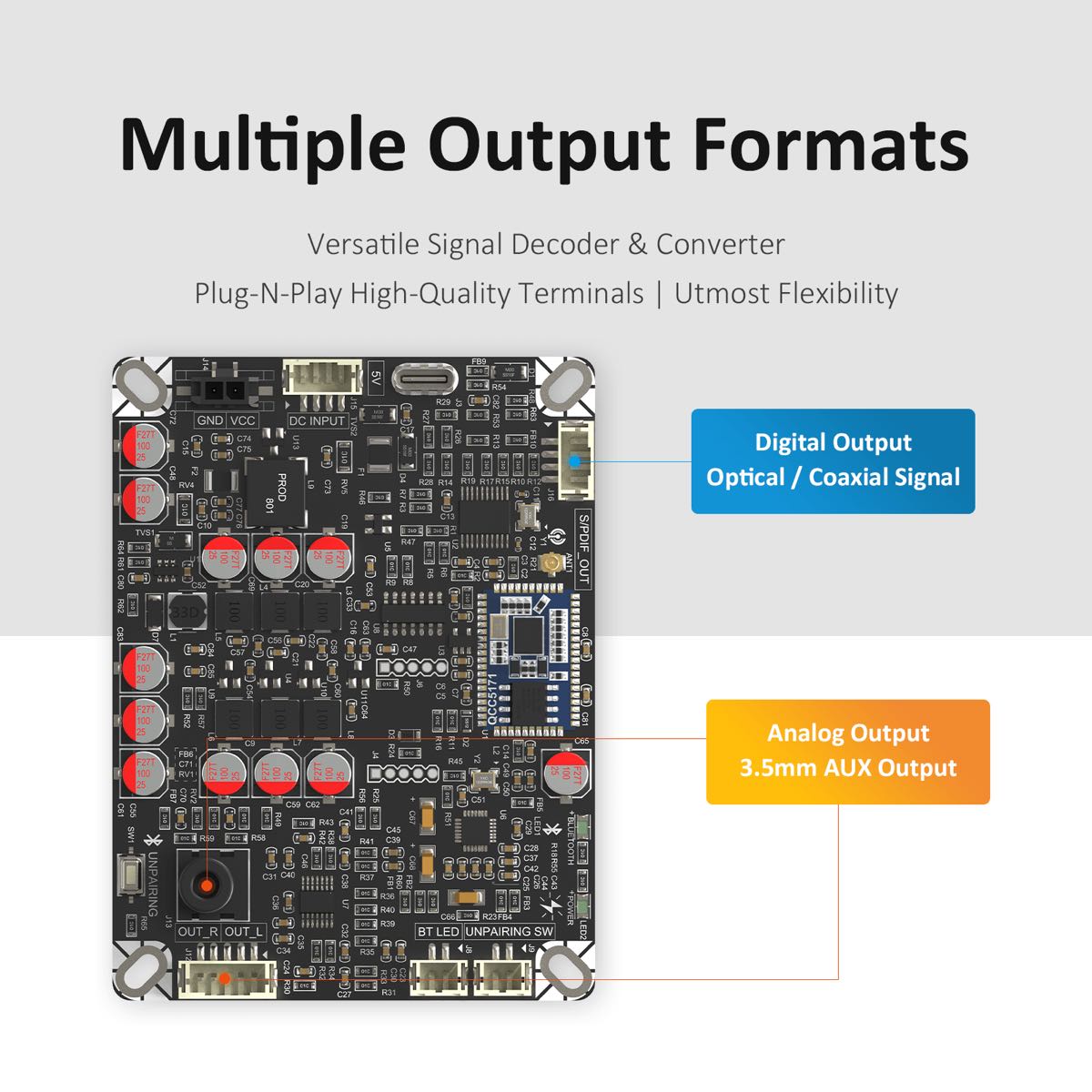

원활한 통합을 위한 다양한 신호 출력 옵션 - 아날로그, 동축, 광학

고객 편의성을 염두에 두고 설계된 BEB1은 아날로그, 광, 동축을 포함한 다양한 출력 옵션을 제공하여 다양한 오디오 프로젝트에 손쉽게 통합할 수 있습니다. 오디오 출력용 플러그 앤 플레이 단자를 사용하면 BEB1을 장치에 쉽게 연결할 수 있어 오디오 설정 프로세스가 단순화됩니다.

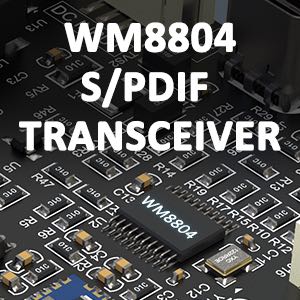

WM8804 S/PDIF 트랜시버로 향상된 디지털 신호 전송

BEB1의 통합 WM8804 S/PDIF 트랜시버로 깨끗한 오디오 품질을 경험해 보세요.

고급 지터 감쇠 PLL 기술을 활용하여 단 50ps RMS의 고유 주기 지터로 지터를 효과적으로 억제합니다.

그 결과 고품질 광 또는 동축 출력이 가능해 오디오 신호가 선명하고 깨끗하게 유지됩니다.
BEB1은 디지털 신호 전송을 통해 아날로그 시스템에 비해 간섭에 대한 저항력이 뛰어나

전반적인 오디오 성능이 향상됩니다.

독립형 ES9018K2M 오디오 DAC

독립적인 고성능 32비트, 2채널 ES9018K2M 오디오 D/A 컨버터가 통합되어 오디오 경험을 한 단계 끌어올립니다.

최대 127dB의 인상적인 DNR과 -120dB의 THD+N을 자랑하며,

이는 가장 까다로운 오디오 매니아를 만족시킬 성능 수준입니다.

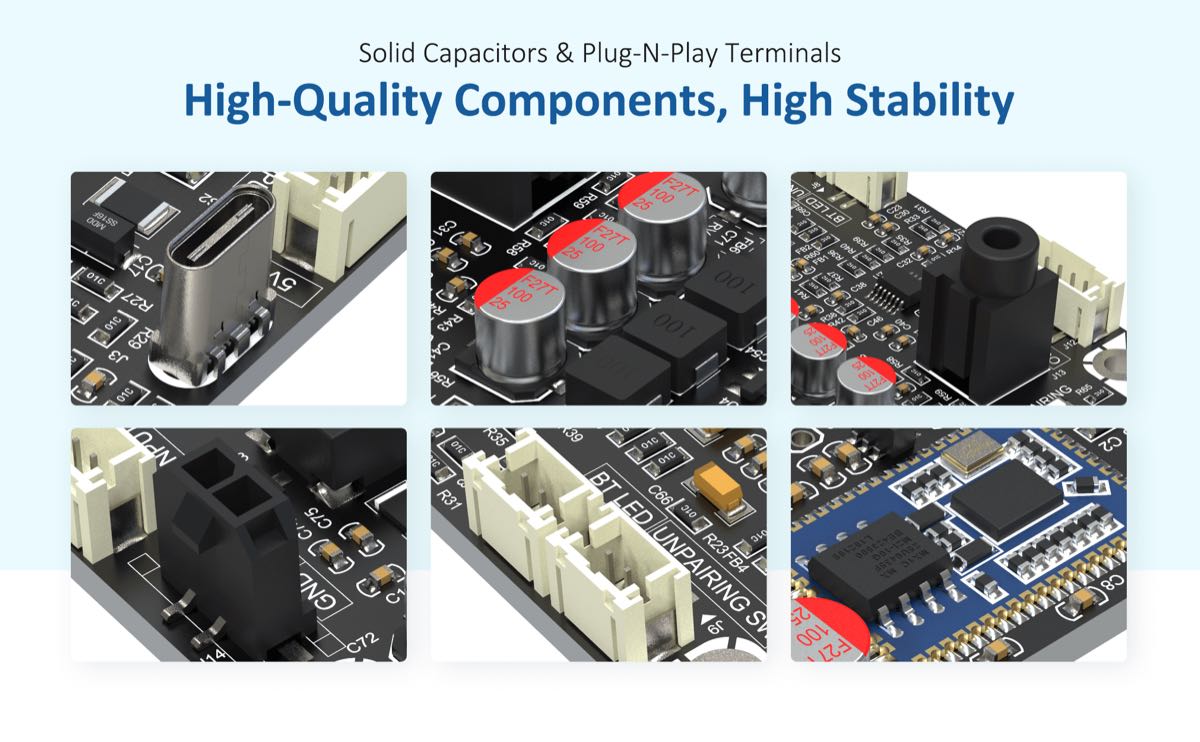

높은 안정성을 위한 고체 커패시터

BEB1의 디자인 철학의 핵심은 신뢰성과 안정성에 대한 약속입니다.

이 약속을 이행하기 위해 우리는 고품질 솔리드 커패시터를 구성에 통합하기로 결정했습니다.

이러한 구성 요소는 더 높은 안정성을 보장할 뿐만 아니라 더 긴 수명을 보장합니다.

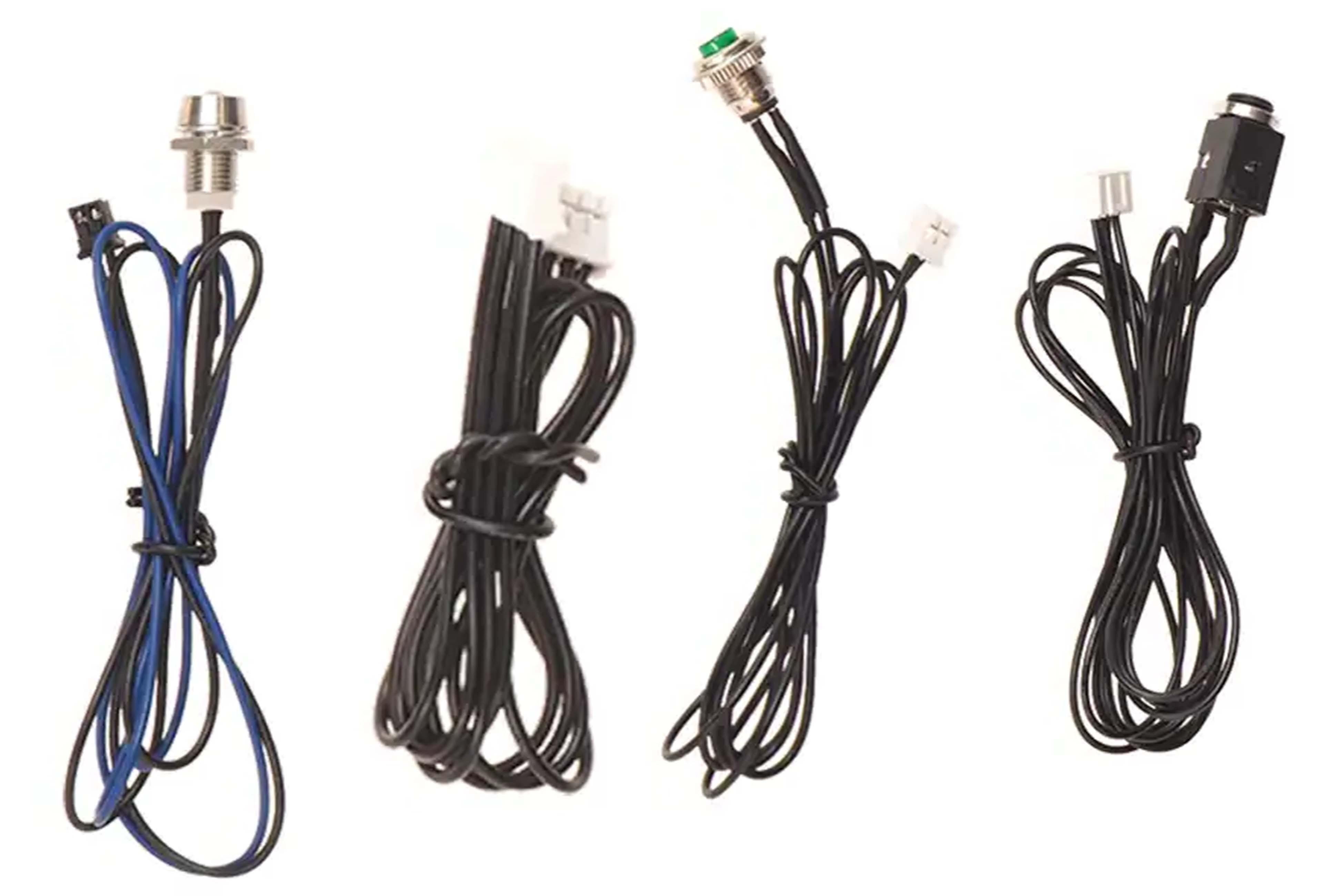

쉬운 연결을 위한 옵션 케이블 키트

우리는 다음을 포함하여 BEB1의 잠재력을 최대한 활용하기 위한 옵션 케이블 키트를 제공합니다:
3.5mm 라인 출력 케이블 1개, 50cm / 19.68"
Bluetooth LED 케이블 1개, 50cm / 19.68"
Bluetooth 언페어 케이블 1개, 50cm / 19.68"
배터리 전원 케이블 1개, 20cm / 7.87”

패키지 포함

AA-AB41161
1개, BEB1 Micro MiniFit-2Pos 전원 공급 장치 케이블 1개, 50cm / 19.68"
1개 PH-4Pos - RCA 잭(동축 출력) 케이블, 50cm / 19.68"
Bluetooth 안테나 1개
