위니아 에어워셔 AW909BD 모델의 싱크로너스 3RPM 모터 교체하기

위니아 에어워셔 AW909BD 모델의 싱크로너스 3 RPM 모터 교체하기

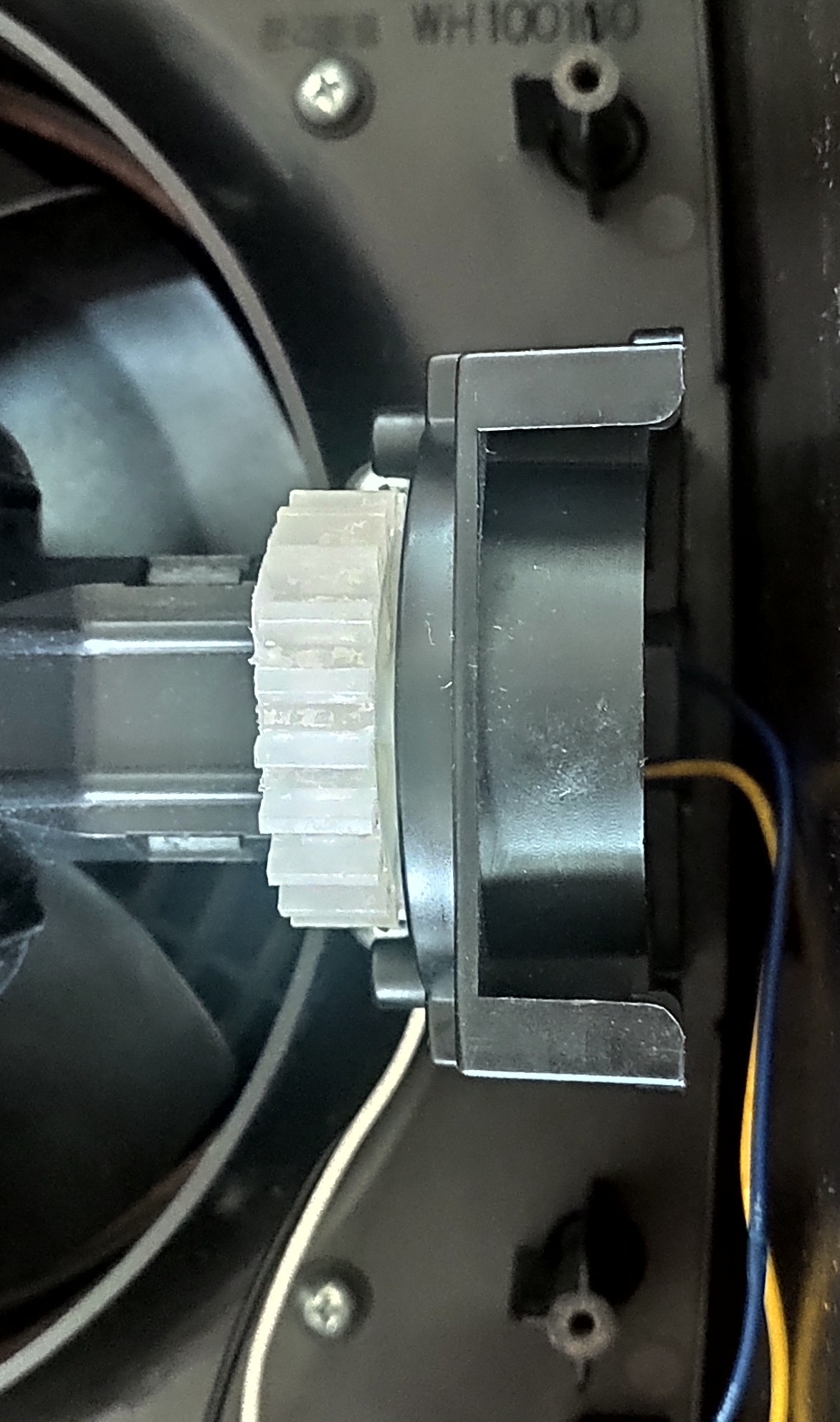

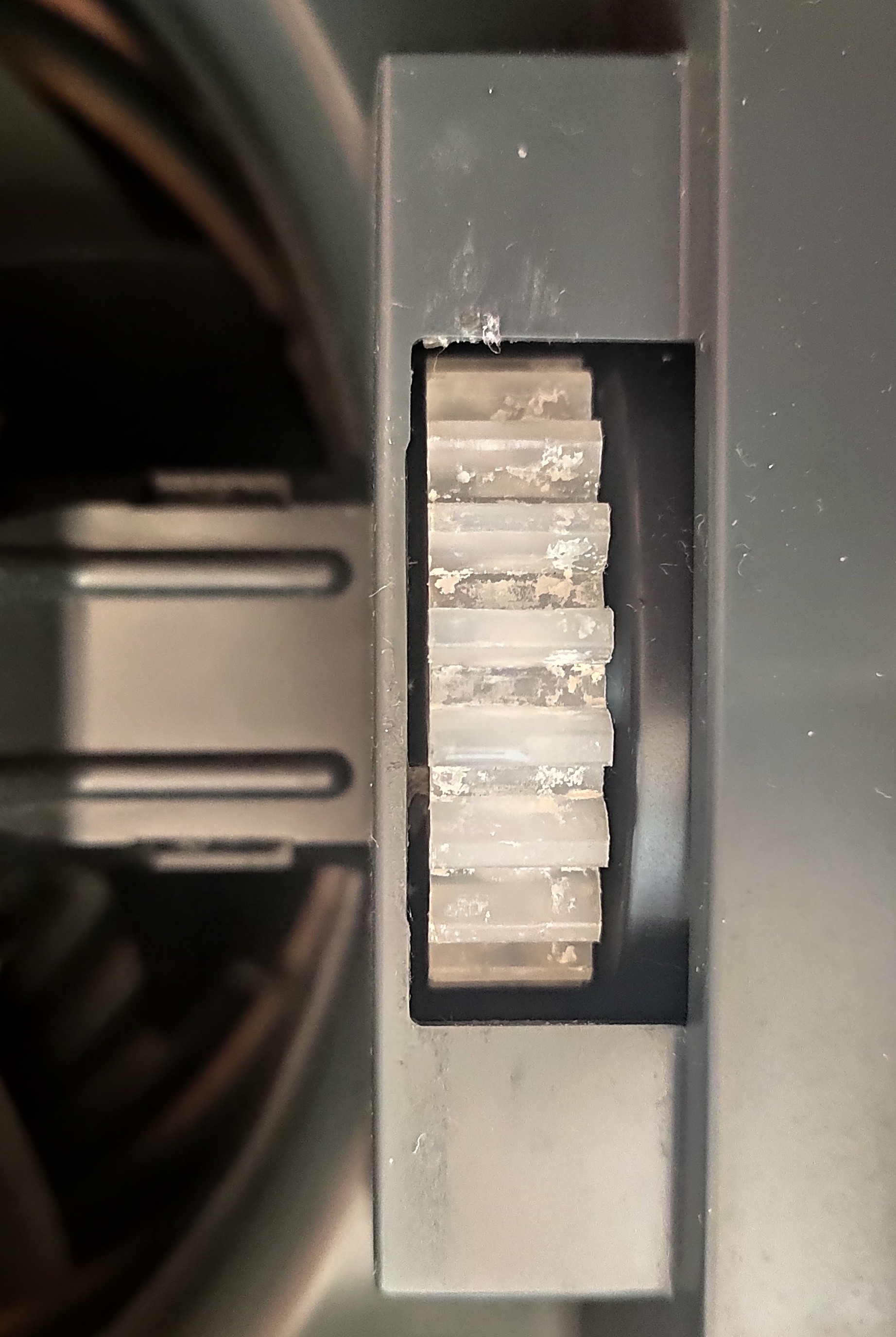

위니아 에어워셔 디스크 회전 모터 교체 M2LA24ZS32 (3 RPM) 교체하기

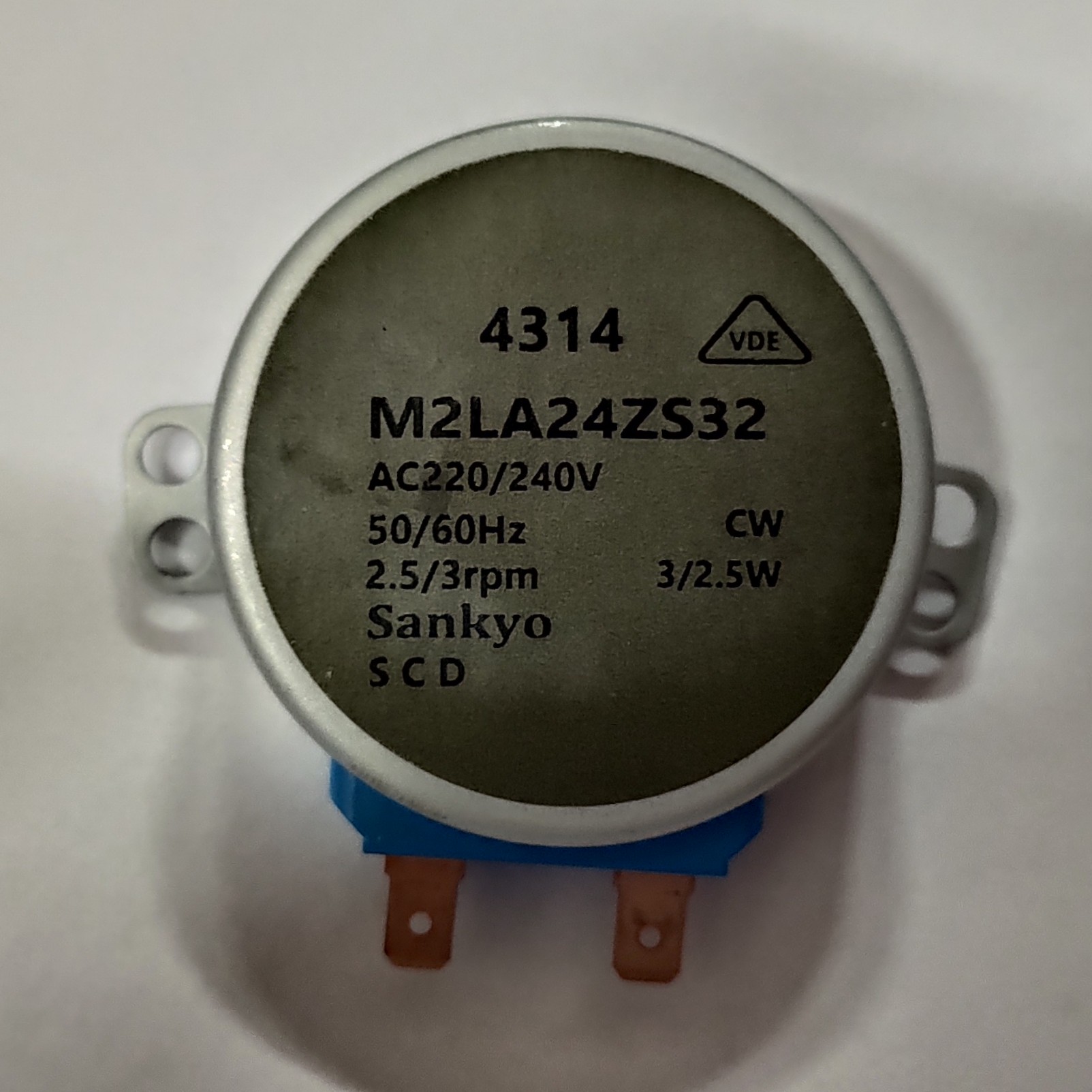

SANKYO M2LA24ZS32 (3 RPM) 모터

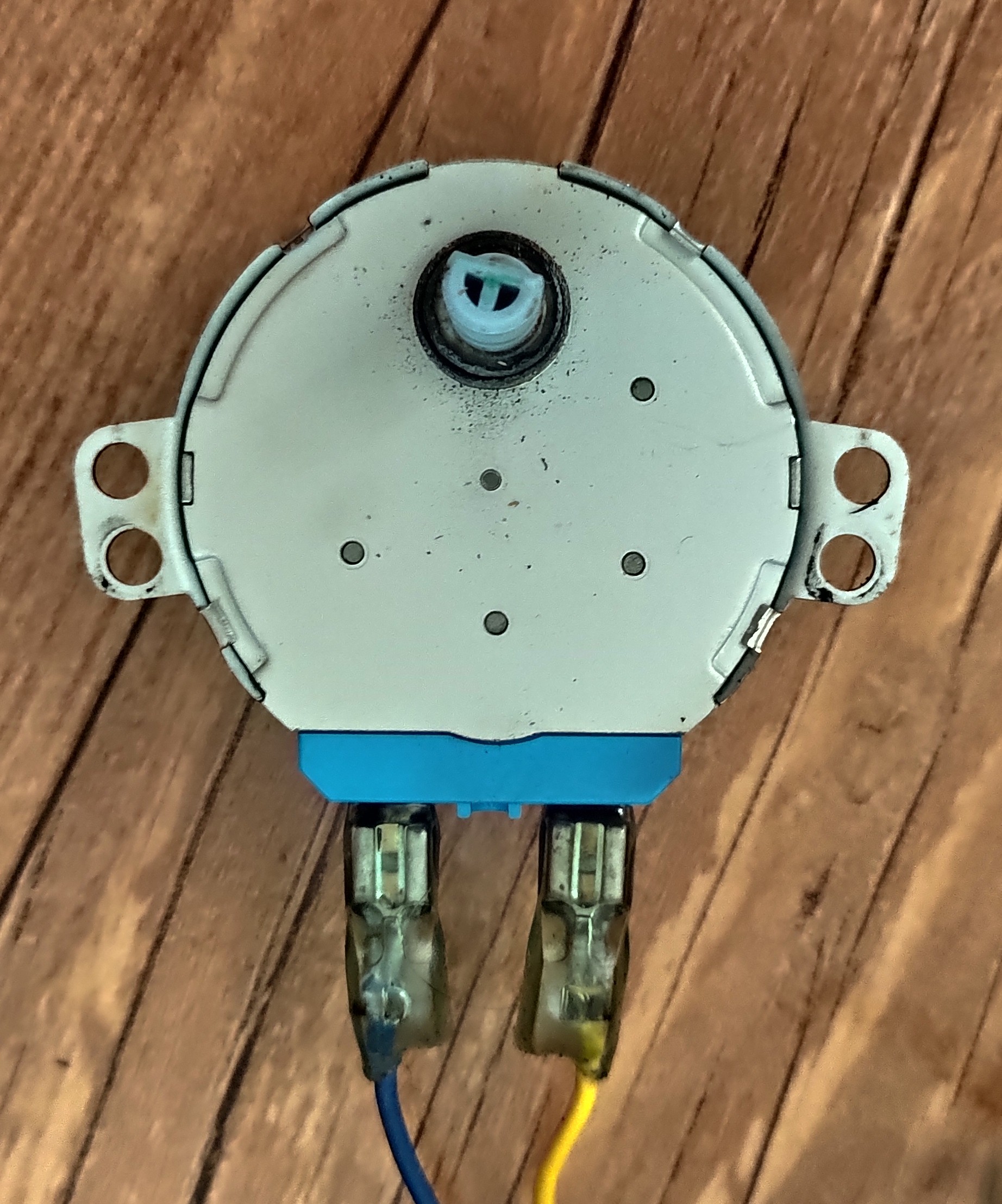

모터에서 드득 소리가 나면서 불규칙적으로 돌아감

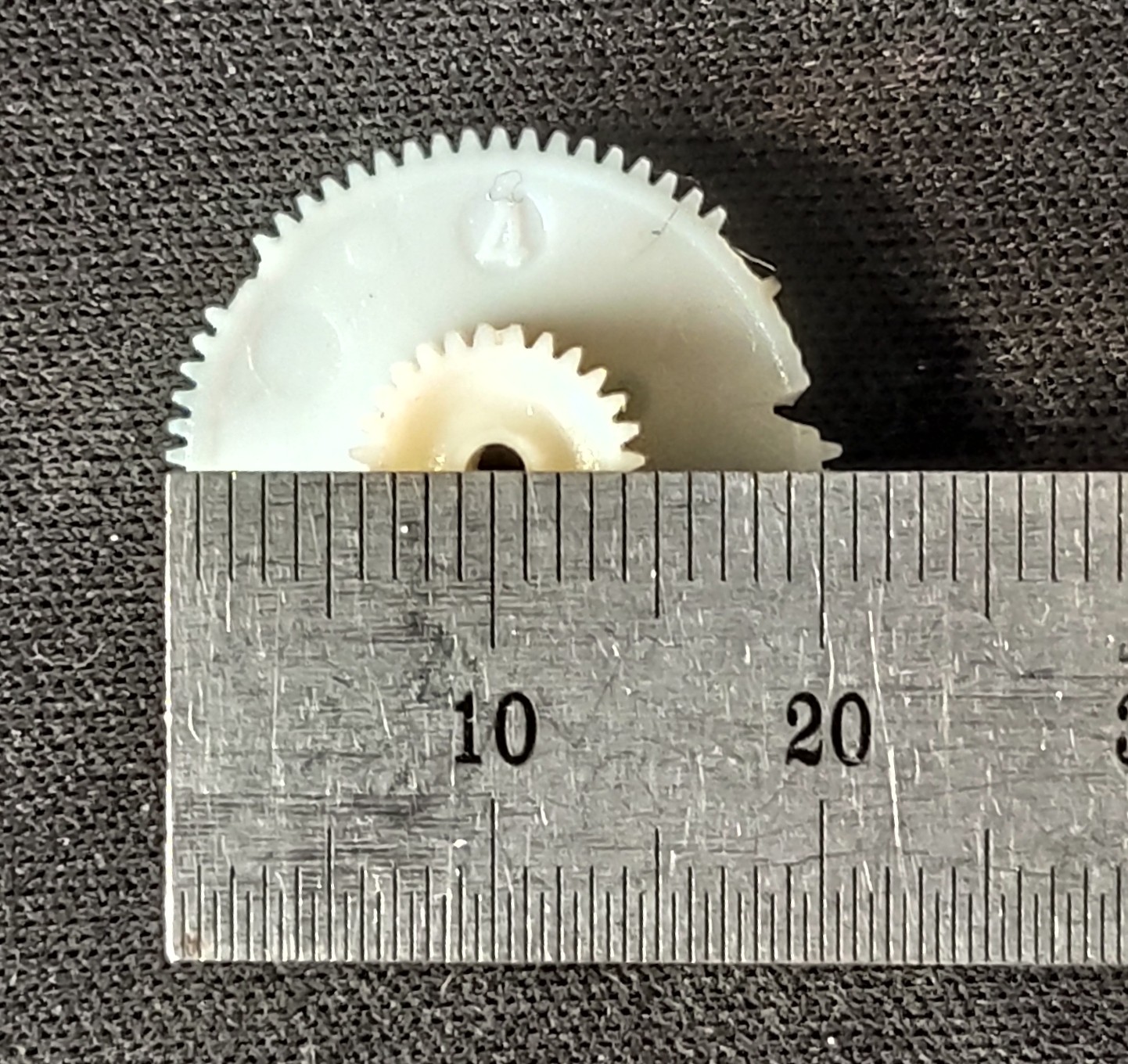

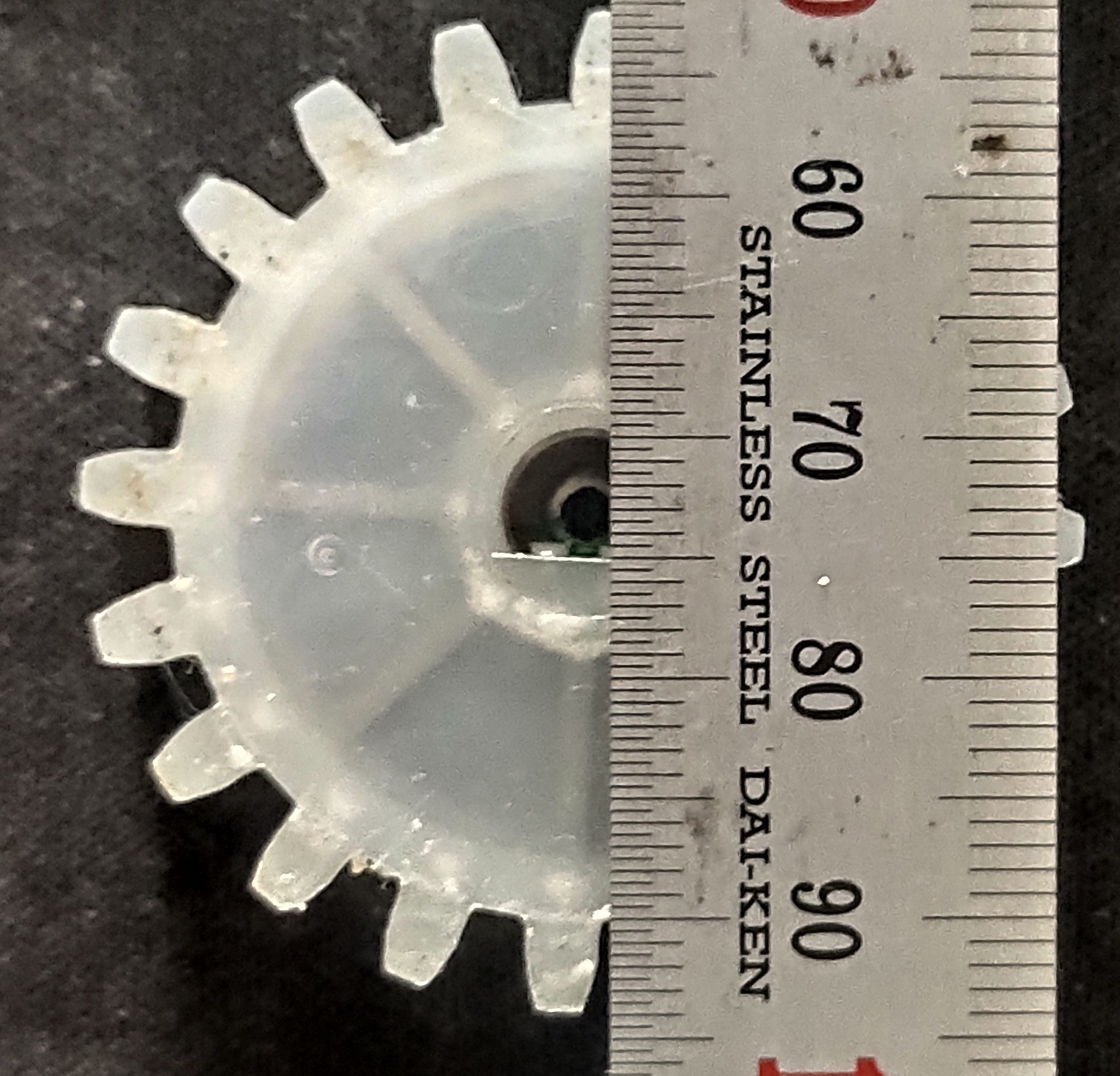

이런 느린 모터는 내부에 있는 톱니바퀴가 깨졌을 때 소리가 나면서 동작을 안 하거나 불규칙적으로 작동한다.

 드드드드  드그드그.......



전원 인가시 가운데 모터 부분은 잘 돌아간다.

기어만 교체하면 되는데 이것까지 구하는 것은 무리 일 것 같다.

구입 가능 하다고 해도 기어만 구입하나 모터를 구입하나 가격차이는 얼마 안 날 것 같다.

주문만 하면 되는데..... 모터 모델명 스티커가 뜯겨 나감

모델명 검색을 해야 쉽게 찾을 수 있는데....

SANKYO라는 회사 제품이라는 것만 확실한 상태다.



구글에서 위니아 에어워셔 모터로 검색해 보니 M2LA24ZS62 (3 RPM) 제품 사용하는 분 블로그가 있음

그런데 모델명이 아무리 봐도 마지막 숫자가 62는 아닌 것으로 보임

32 나 82 정도로 보임

M2LA24ZS32  M2LA24ZS82  둘 중 하나로 판단돼서 조회해 보니 모델 하나만 조회됨

0번부터 9번까지 조회해 보니 32   62  72  3가지 모델이 나온다.

72, 62, 32 모델 셋 다  SANKYO 싱크로너스 모터 3 RPM 제품이다.



M2LA24ZS62 모델의 경우 D형 3.5mm  (탈락)

M2LA24ZS32 모델의 경우 D형 5mm (합격)

M2LA24ZS72 모델은 D형 6mm (탈락)



이때까지 길이는 같은 것으로 판단했다.

도면 어디에도 길이에 대한 언급이 안 보인다.



SANKYO  M2LA24ZS32 모델이어야만 한다는 생각으로 주문 완료!!!!!

주문하기 전 사용기에 있는 사진 보고 안심

사용기에 분해한 사진이 있는데 똑같다.

나중에 생각해 보니 세 모델이 내부는 똑같은 것으로 생각된다.

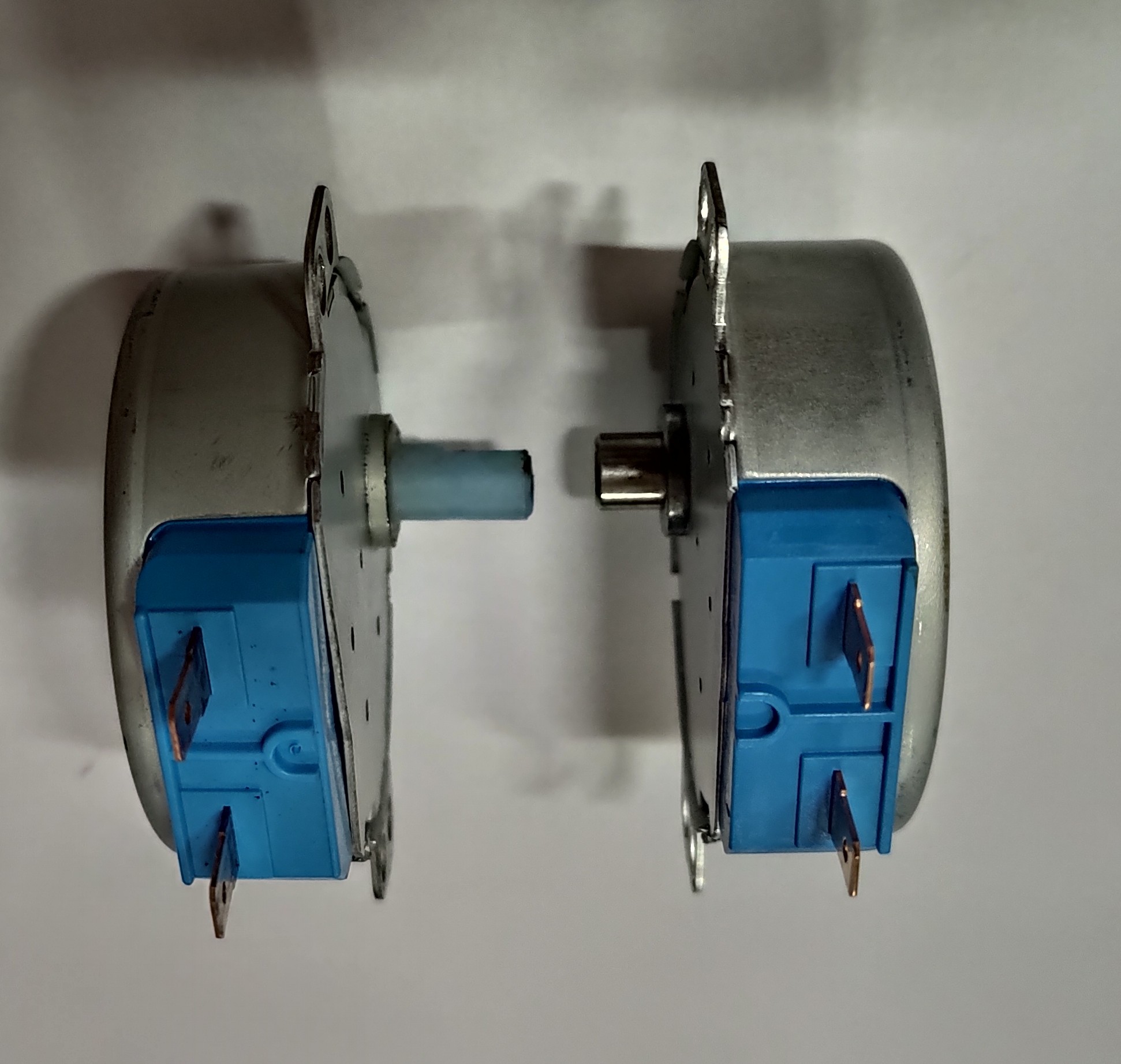

사진상으로는 모터 축이 좀 짧은 것 같은데.....

받아보니 실재로도 짧다.

짧아도 너무 짧다.

도면에 길이가 없어서 그냥 같은 것으로 생각 했는데....



이 제품은 기어봉과 뚜껑이 다르다.

스펙 변경이 되었거나 모델명이 다를지도 모르겠다.



어쨌든 길이가 짧아도 너무 짧다.

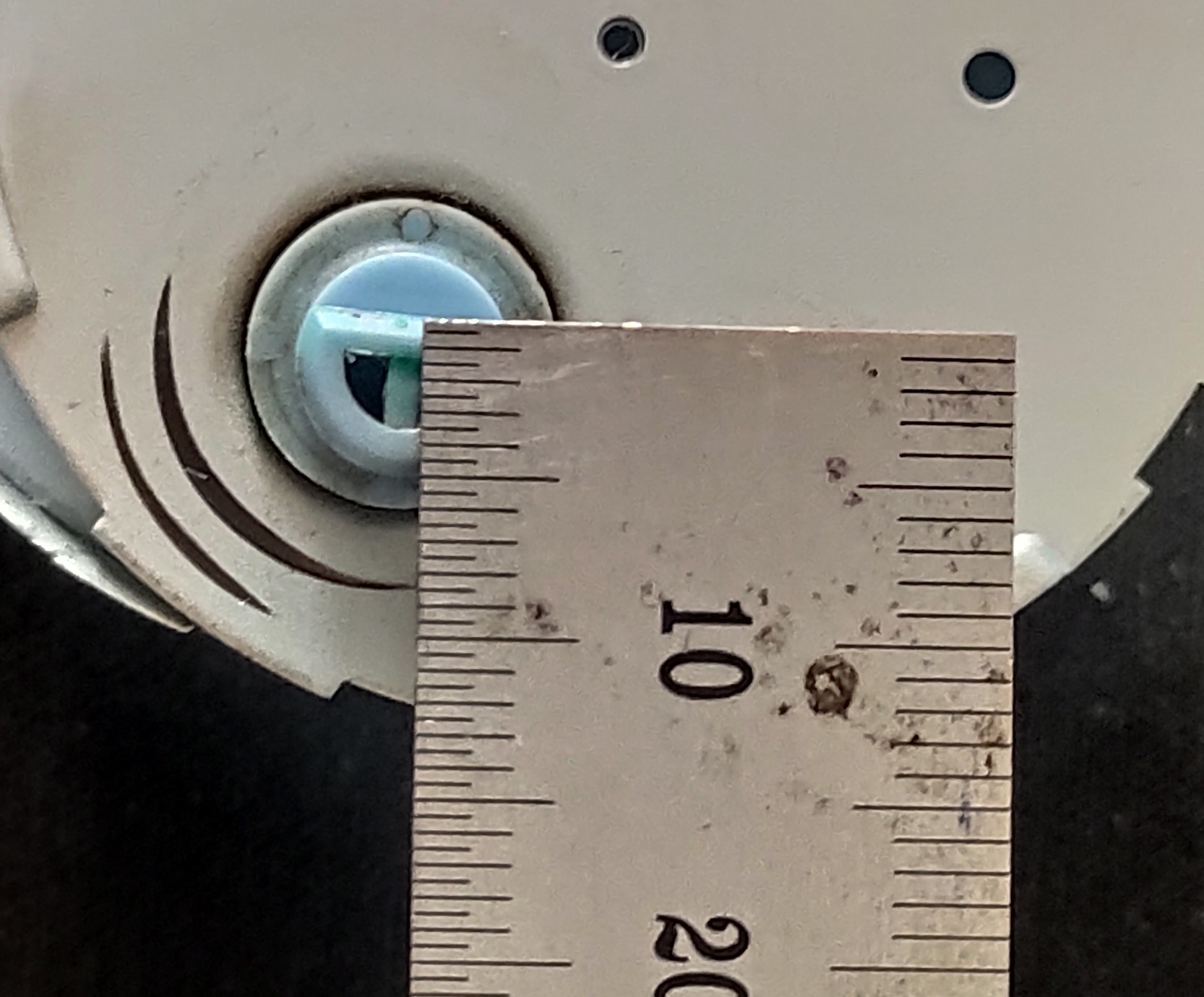

D형 봉의 길이가 10mm여야 하는데 6mm 밖에 안된다.



분해해서 외부로 나오는 기어봉과 뚜껑을 교체해 줌

뚜껑이 기어봉과 맞춤이라서 뚜껑이 서로 호환이 안됨



교체하고 플라스틱용 그리스 도포해 줌

교체 완료

도면을 다시 살펴보니

전체 봉두께는 7mm로 같고 D자형 부분의 지름만 차이가 있다.



전체적인 내외부 구조는 같고 봉길이와 D자형 지름만 다른 것으로 보인다.



62형 모델은 D자형 평평한 부분에 2mm 정도 두께를 보충해 주면 기어를 장착해서 사용이 가능하다.

72 모델은 D자형 평평한 부분을 1mm 정도 줄로 갈아주면 사용이 가능하다.



32 모델은 길이가 짧아서 분해해서 기어를 교체해 주는 방법이 최선의 방법이다.

세 가지 제품 모두 내부 구조는 같고 기어 교체는 가능한 것으로 보인다.



62 모델을 구입해서 사이에 종이라도 끼워서 사용하는 것이 가장 좋은 방법인 것으로 보인다.

축이 돌아가면서 수평이 어긋나지 않는 방법으로는 기어교체가 최선의 선택이다.



M2LA24ZS62 모델

      D형

     봉두께        7mm

     봉길이        10mm

     D형 지름    3.5mm

M2LA24ZS62

M2LA24ZS32 모델

      D형

      봉두께        7mm

      봉 길이       6mm

      D형 지름    5mm

M2LA24ZS32



M2LA24ZS72 모델

       D형

      봉두께       7mm

      봉 길이      10mm

       D형 지름   6mm

M2LA24ZS72

===== 주의 사항 ====



이 제품과 스펙이 동일한 제품들은 사용 가능하다.

도면보고 크기 일치하고 봉길이가 같은 제품을 선택하면 된다.

RPM은 3~5 RPM 사이 제품이 많으니 그중 선택하면 될듯하다

속도는 3 RPM 이던지 4~5 RPM 이라던지 그다지 문제는 안된다.

디스크 회전 속도가 아주 조금 변하는 차이가 있을 뿐이다.





아래제품같은 경우 스팩이 일치하는것 같지만

봉길이 2mm 정도 길고 나사구멍이 맞지 않는 제품이다.

나사구멍이 아래쪽은 맞고 위쪽은 맞지 않는다.

다른 회사 제품은 이런 세세한 사항을 확인하고 구입해야 한다.
