3Com 16port 스위칭 허브 3C16792A

3Com 16port 스위칭 허브 3C16792A

OfficeConnect Dual Speed Switch User Guide.pdf

3.22MB

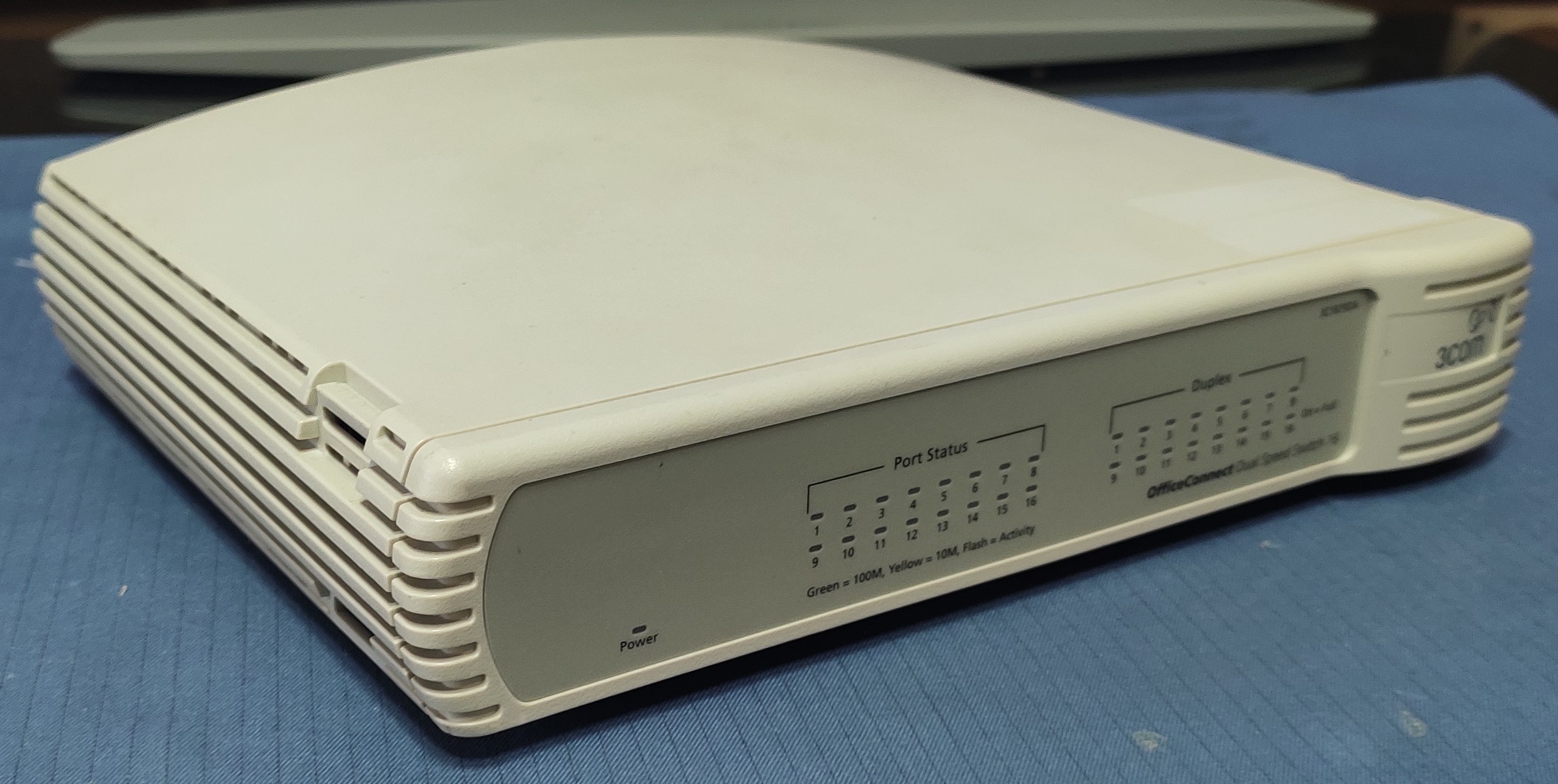

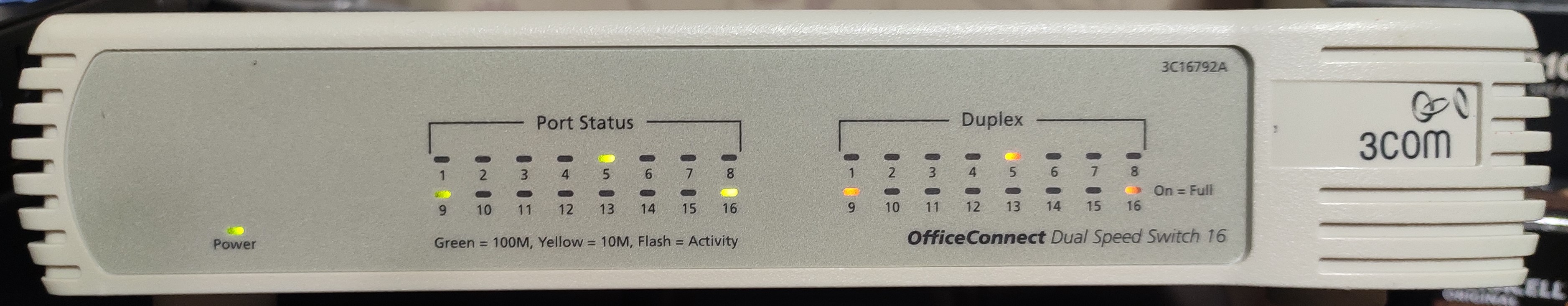

3COM사의 소호형 16포트 스위치인 OfficeConnect 시리즈
Dual Speed Switch 16 Plus(3C16792)

SOHO 타입이라 장소 선택이 용이하다.
10/100Mbps 로 동작한다

설정 할것도 없이 아무데나 케이블만 연결하면 작동한다.

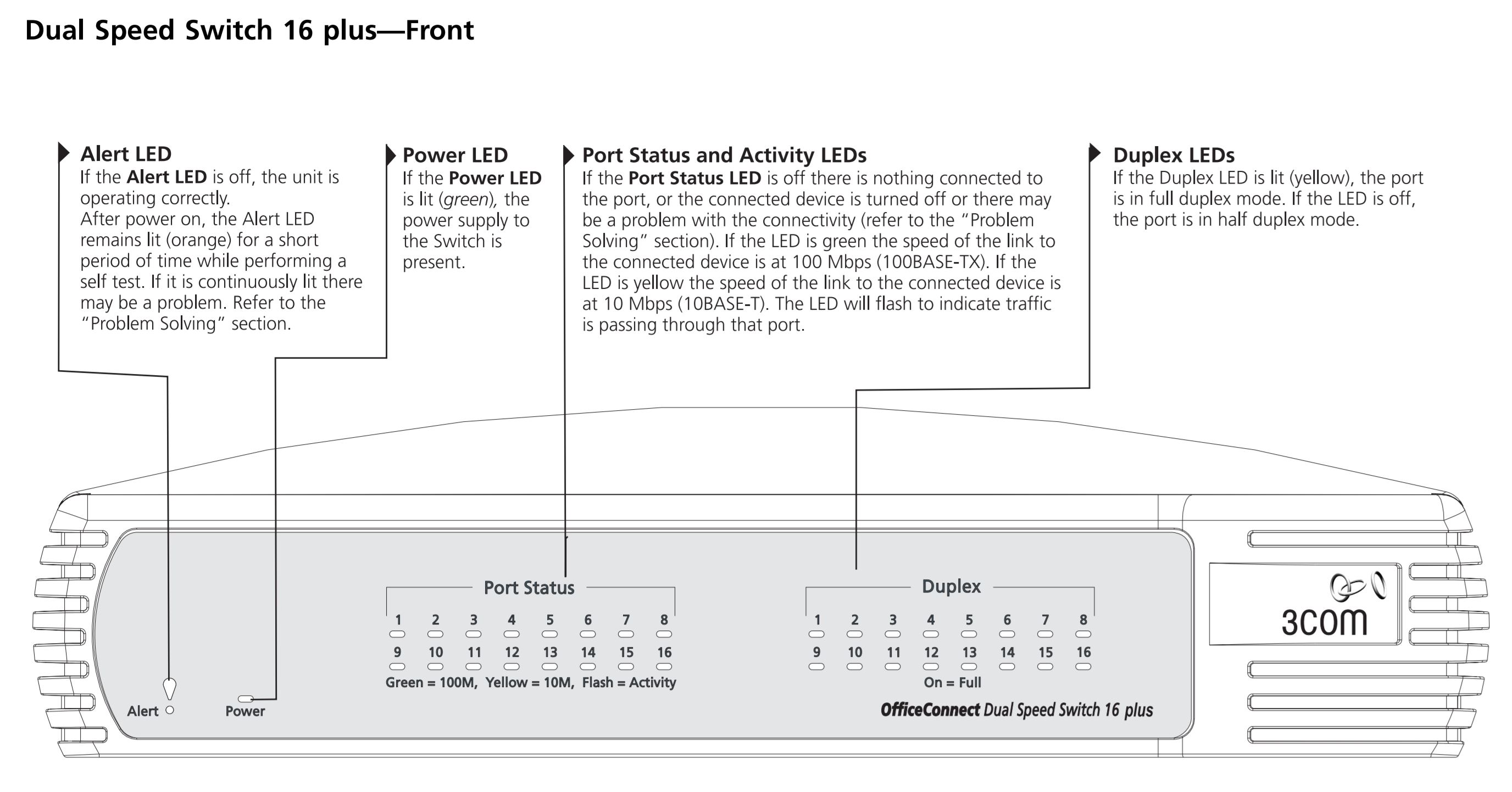

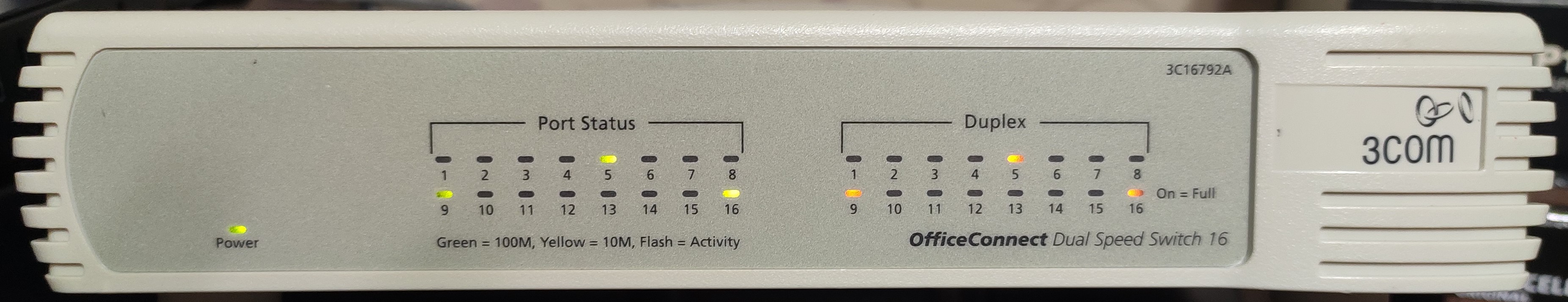

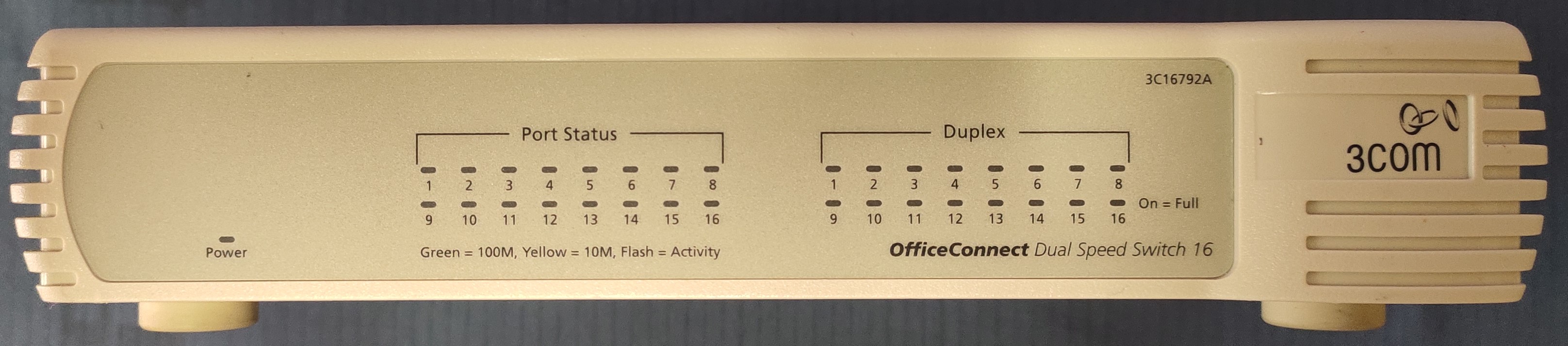

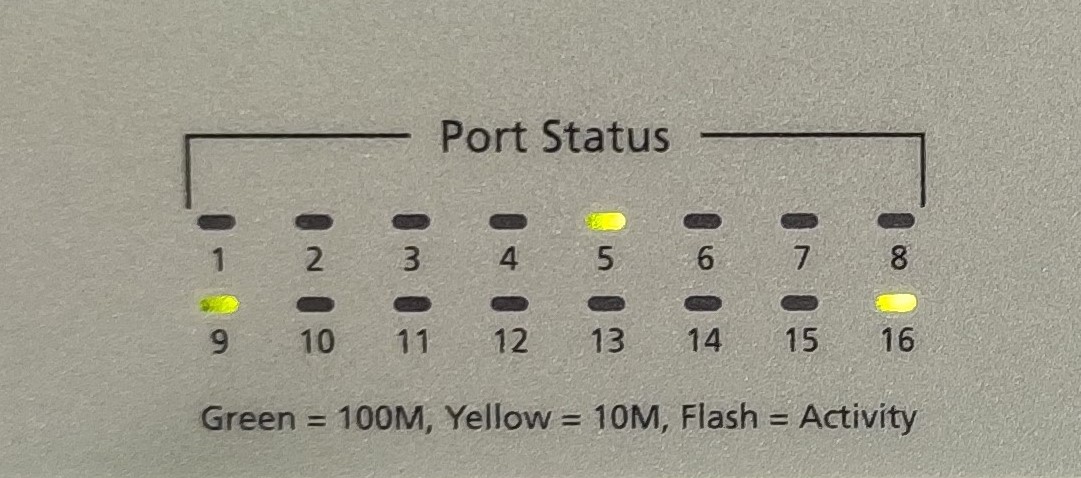

각 포트의 상태를 볼 수 있는 LED가 전면에 위치하고 있다.

녹색은 100Base 로 감지되었음을 표시
노란색은 10Base 로 감지되었음을 표시
깜박이면 네트워크가 통신중임을 표시

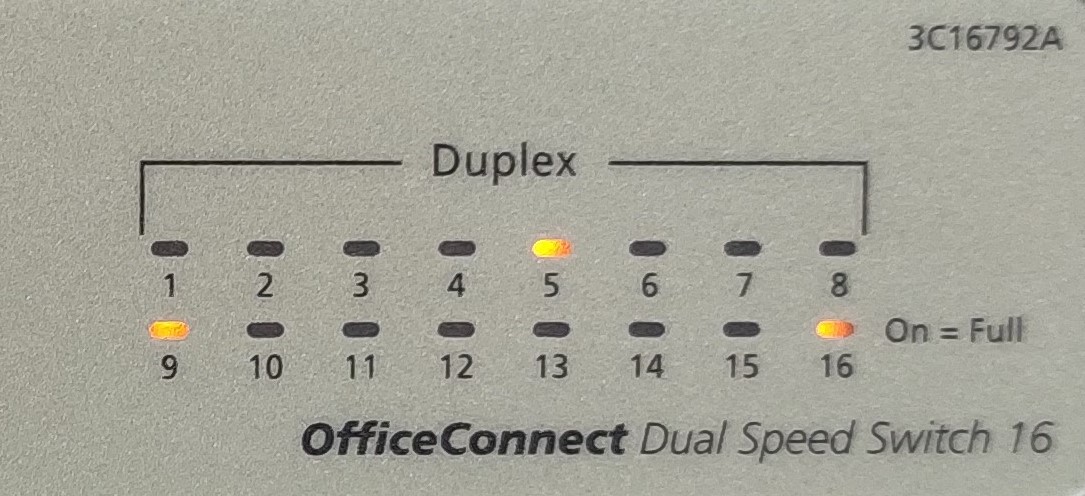

오른쪽에는 Duplex 상태를 보여주는 LED가 별도로 마련되어 있다.
LED가 꺼져 있으면 Half Duplex로 연결되었음은 나타내고
Full Duplex로 연결/감지되었을 때에는 LED가 켜진다.

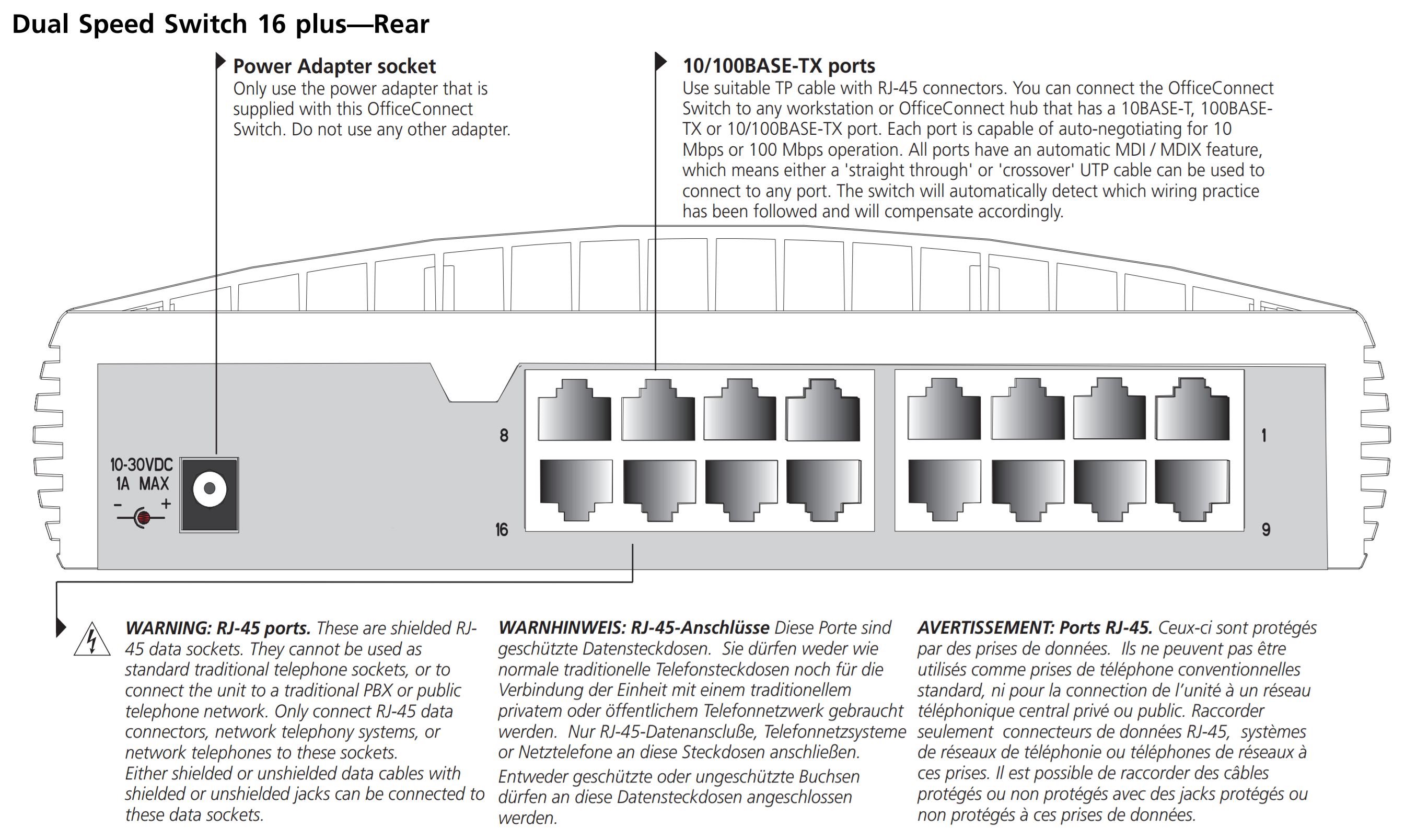

각 포트는 스트레이트 / 크로스오버 케이블을 자동으로 감지/연결한다.
각 포트는 10Base / 100Base를 자동으로 감지하여 작동하도록 설계되어 있다.







SPECS

NETWORKING

• Cabling Type                                Ethernet 100Base-TX, Ethernet 10Base-T
• MAC Address Table Size                  2K entries
• Subcategory                                  network hubs and switches
• Subtype                                        Fast Ethernet
• Form Factor                                  desktop
• Type                                            switch
• Connectivity Technology                  wired
• Features                                      auto-uplink (auto MDI/MDI-X), clippable, full duplex capability
• Compliant Standards                      IEEE 802.3i, IEEE 802.3u
• Ports Qty                                    16
• Switching Protocol                        Ethernet
• Communication Mode                  full-duplex, half-duplex

GENERAL

• Ports                                              16 x 10/100
• MAC Address Table Size                      2K entries
• Status Indicators                              Port status, port duplex mode, power, alert
• Manufacturer                                  3Com Direct

MISCELLANEOUS

• Mounting Kit                                included
• Compliant Standards                      CSA, EN 60950, EN 61000-3-2, EN 61000-3-3, EN55022, EN55024,
•                                                  FCC Class B certified, ICES-003, IEC 60950, UL 1950, VCCI Class B ITE

HEADER

• Brand                                        3Com
• Product Line                               3Com OfficeConnect
• Model                                       Dual Speed Switch 16 Plus
• Packaged Quantity                       1
• Localization                                English
• Country Kits                               United States
• Compatibility                              PC

RAM

• Installed Size                             2 MB

INTERFACE PROVIDED

• Qty                                          16

POWER DEVICE

• Type                                         12V1A  external power adapter
• Power Consumption Operational     11 Watt

PORTS

• Type                                         10/100
• Qty                                           16

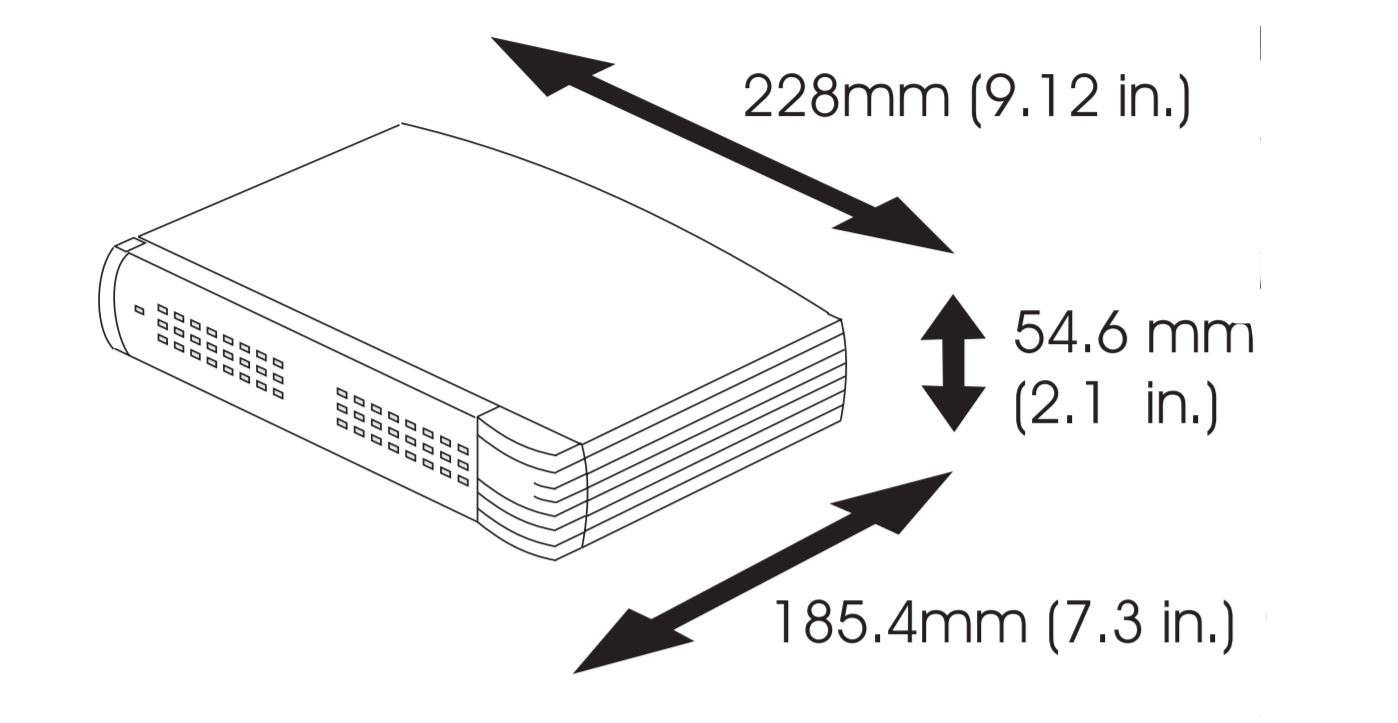

DIMENSIONS & WEIGHT

• Width                                      9 in
• Depth                                      7.3 in
• Height                                    2.4 in
• Weight                                   1.32 lbs

SERVICE & SUPPORT DETAILS

• Type                                    limited warranty
• Service Included                     parts and labor
• Full Contract Period                 lifetime

SERVICE & SUPPORT

• Type                                  limited lifetime warranty

GENERAL

• Manufacturer                      3Com Direct
