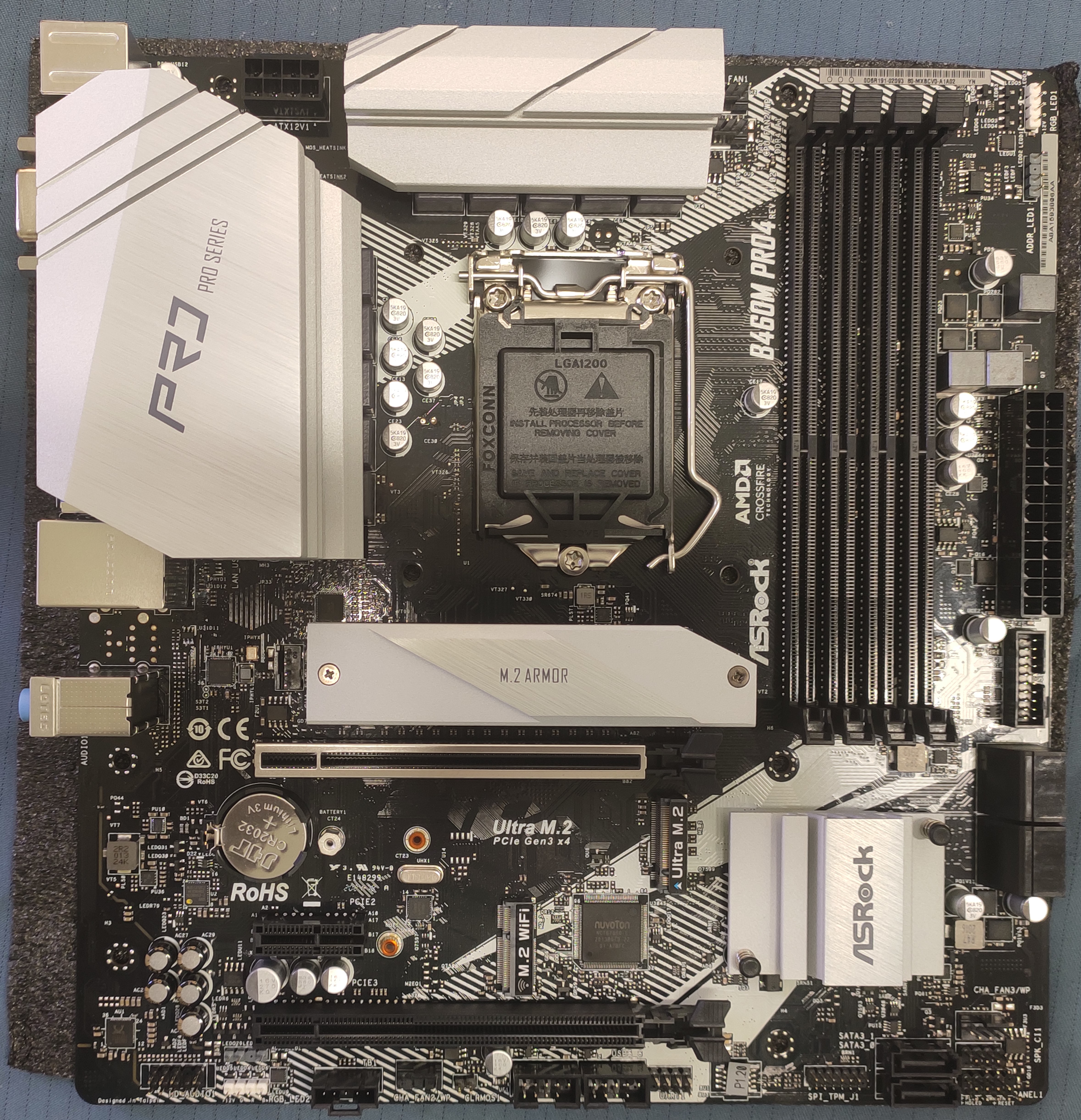

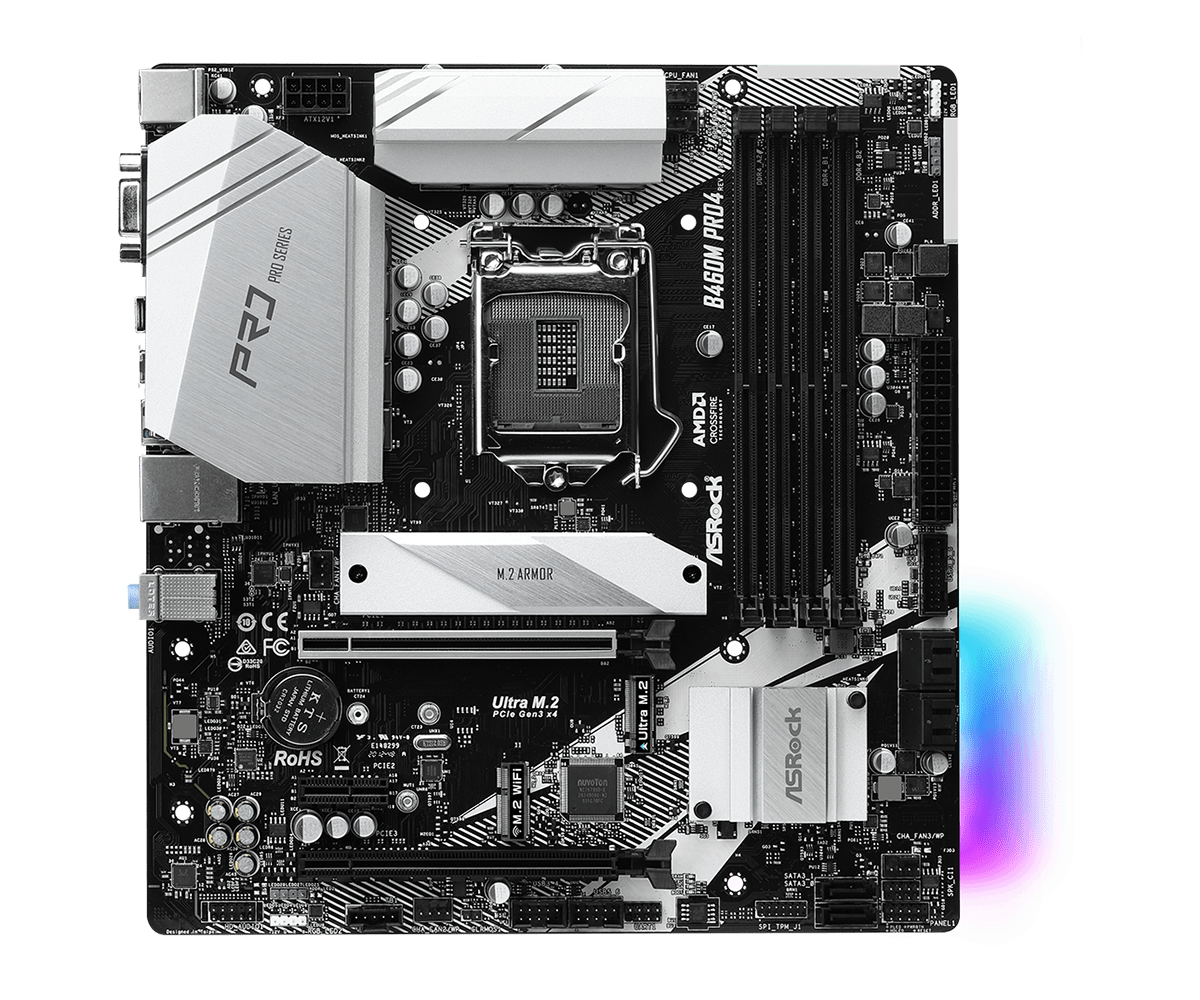

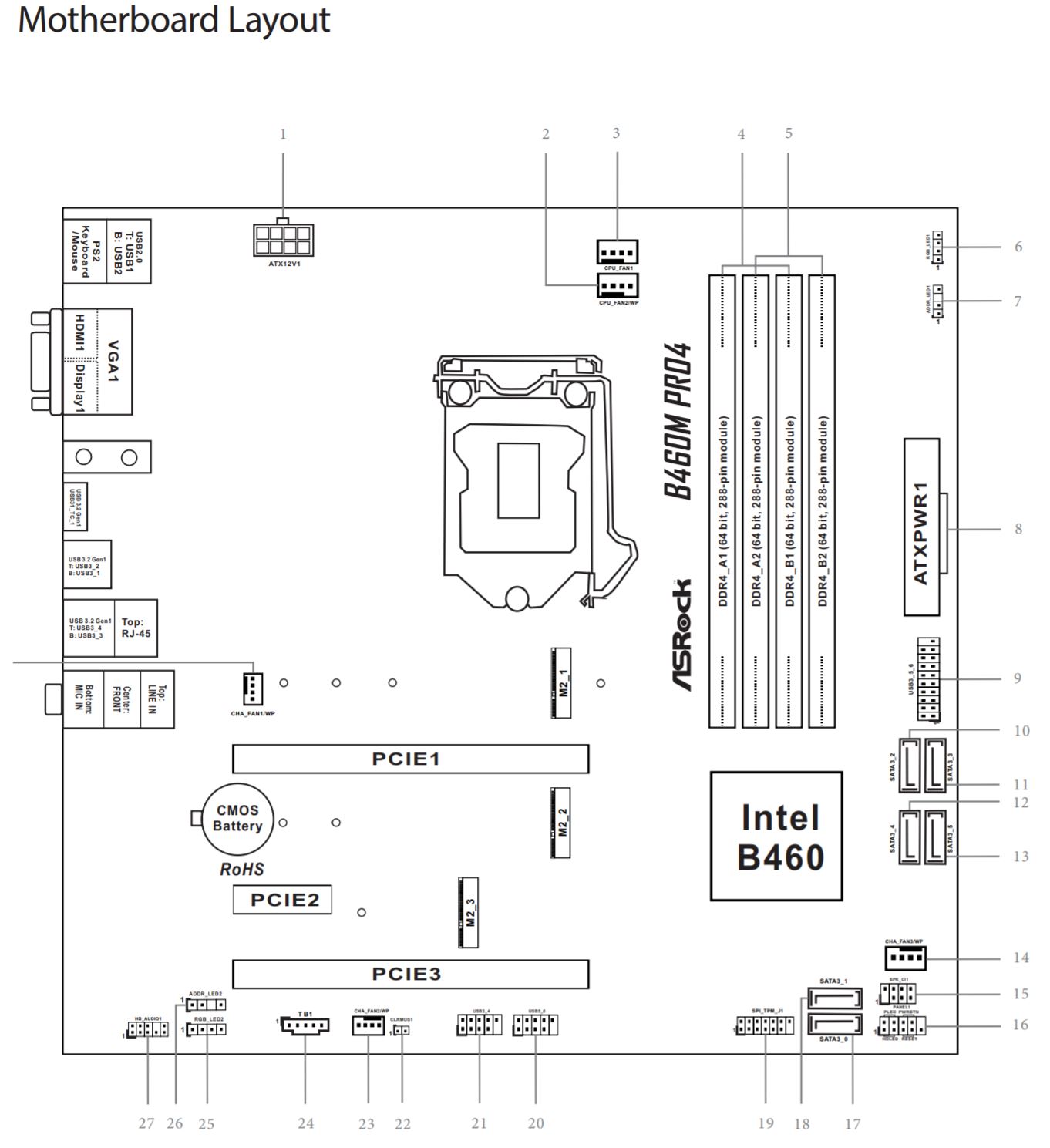

애즈락 B460M PRO4

B460M Pro4_multiQIG.pdf

3.93MB

B460M Pro4.pdf

3.69MB

애즈락 B460M PRO4



B460M 스틸레전드 (바이오스 셋팅 CPU 오버 관련 참조)

december.tistory.com/1570



ASRock B460M 스틸레전드 BIOS 셋팅 루시퍼 K2 방열판 장착

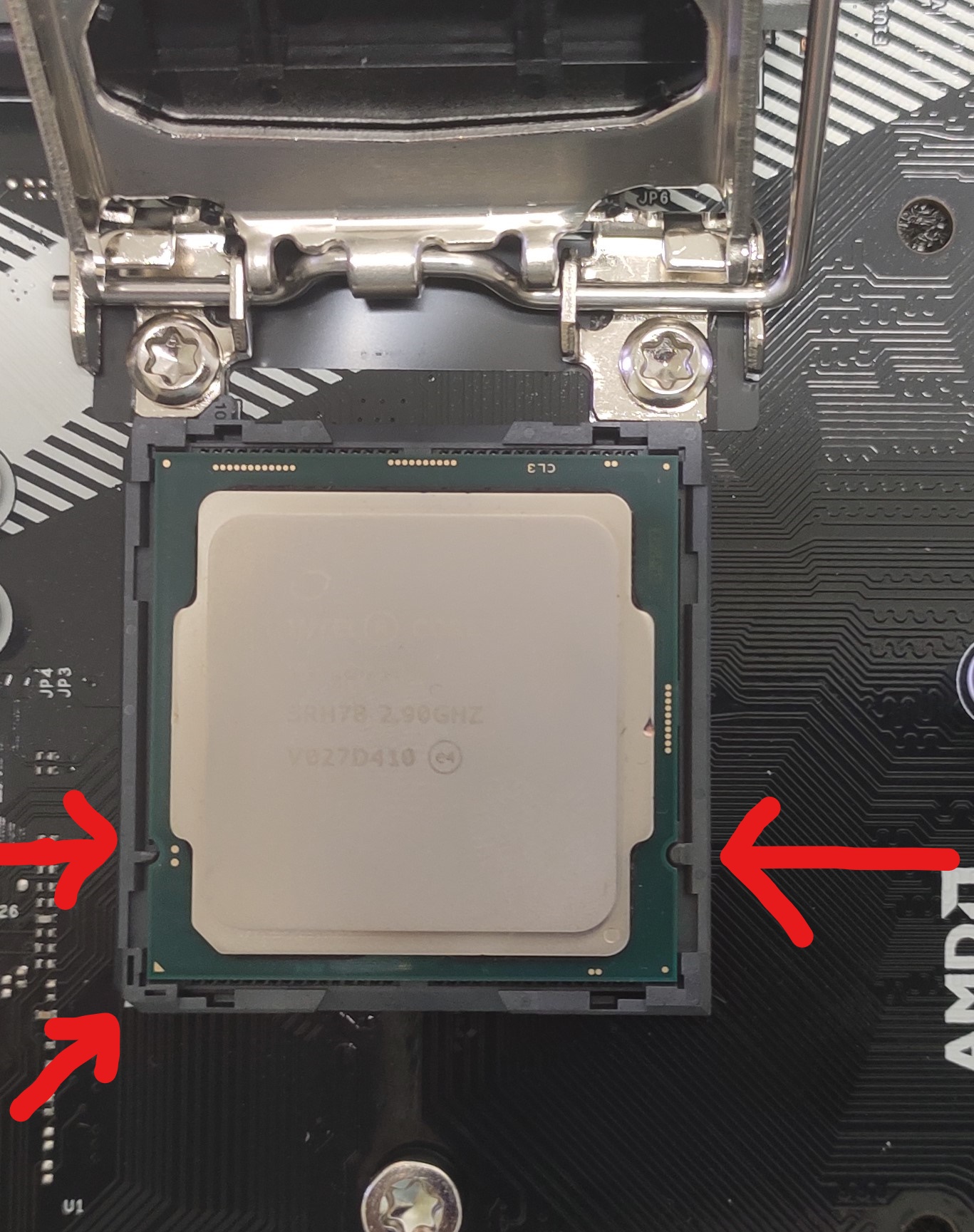

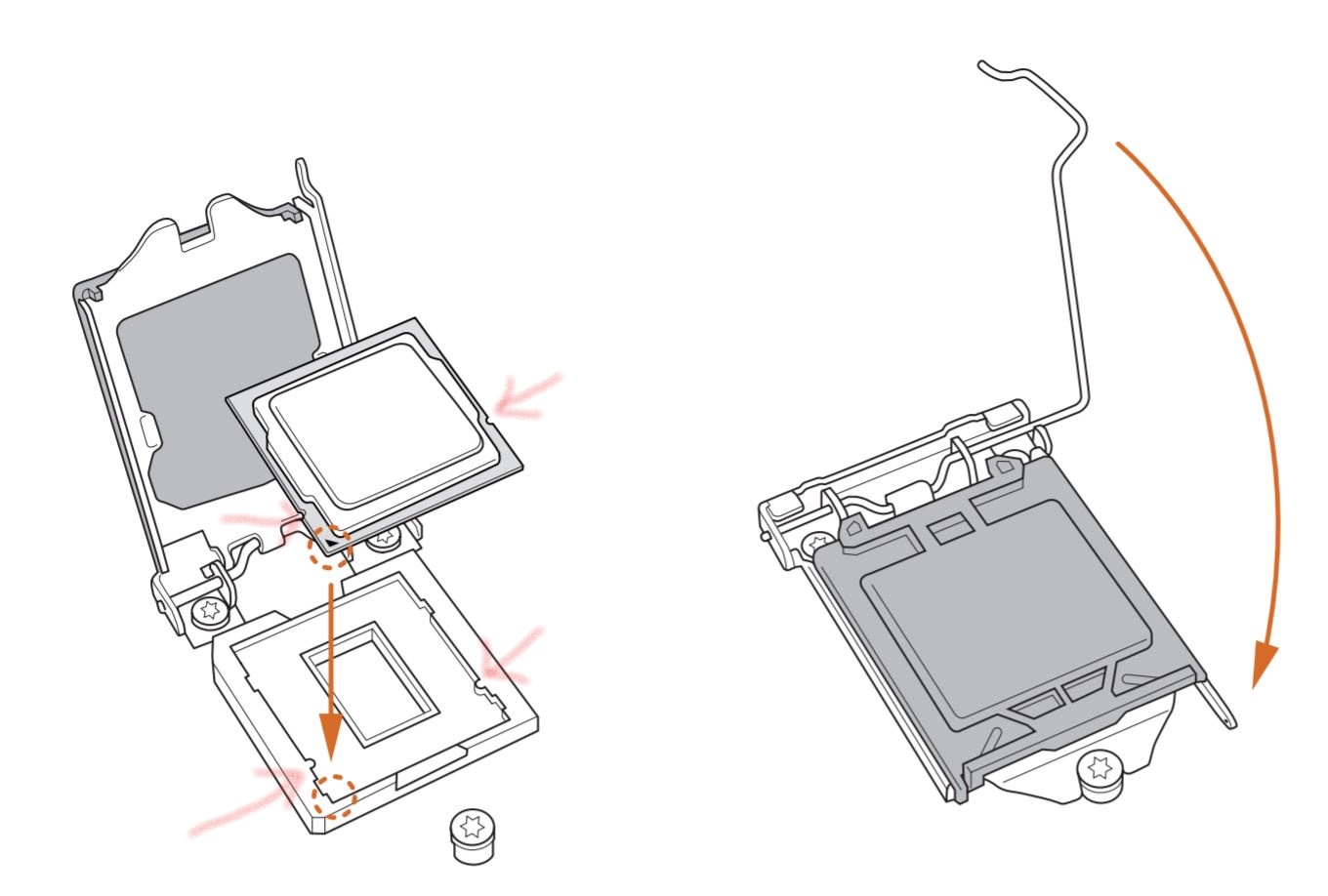

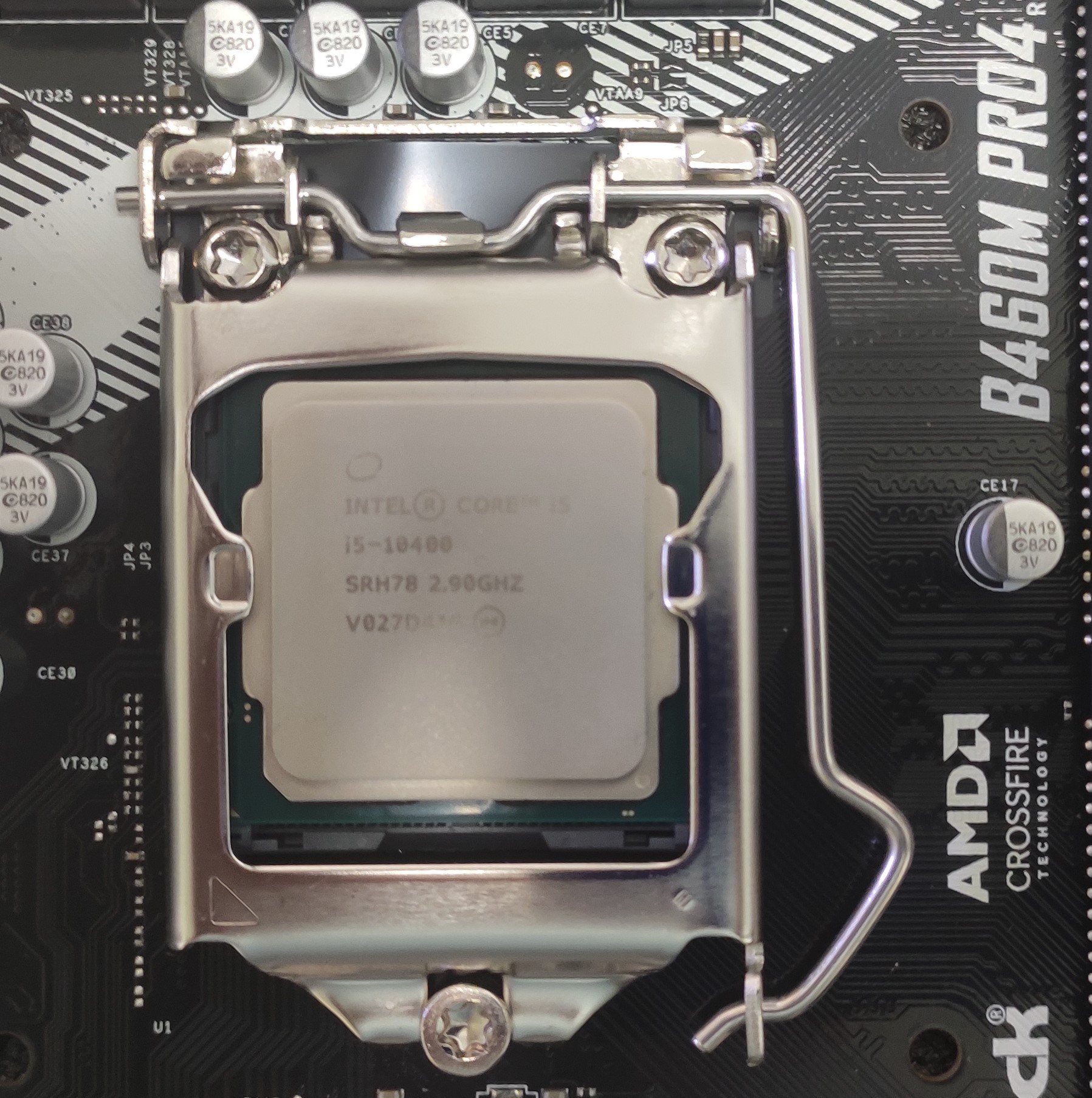

CPU 장착

참고로 애즈락 B460M PRO4 는

일부 Q0 스태핑 CPU와 호환성에 문제가 있다.

(바이오스 업데이트를 통해 해결 가능 할것으로 보인다.)

CPU와 RAM 에 불들어오고 화면 안뜸.... (HDMI DVI만 테스트)

아마 애즈락 전체 제품에서 문제가 있지 않을까 생각 됩니다.

B460M PRO4 스틸레전드도 같은문제 발생

Q0 스태핑중 일부 제품에서 문제 확인 (이걸 정확히 모르겠음)

******  참고로 ASUS 제품에서는 문제 없음 ******



아무리 찾아봐도 둘사이에 무슨 차이점이 있는지 모르겠음...

보드AS업체인 애즈윈에서 보드 불량도 아니고 CPU 불량도 아니고 CPU 스태핑 관련 호환성 문제라고만 하고

직접 인텔에 AS 접수해서 CPU를 교환해줌

(CPU 서비스까지 해주는 애즈윈)

CPU 호환성문제에 대한 설명도 자세히 해주면 좋았을텐데....

담당 기사분도 잘 모르겠다고 하니.......



이걸 일주일동안 CPU 따로  보드따로 AS 센터에 보내 이상없다는 판정을 받았으니....

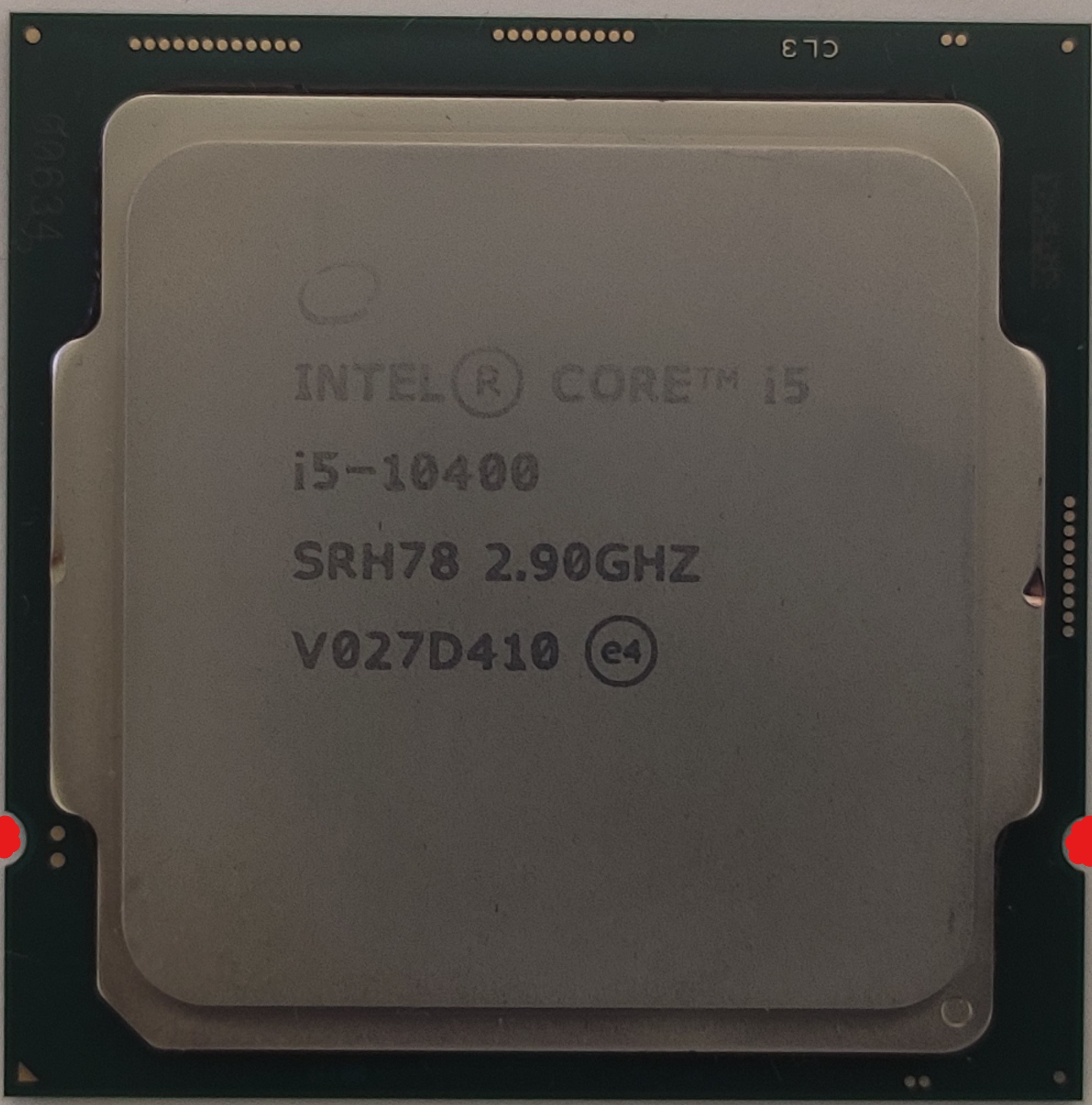

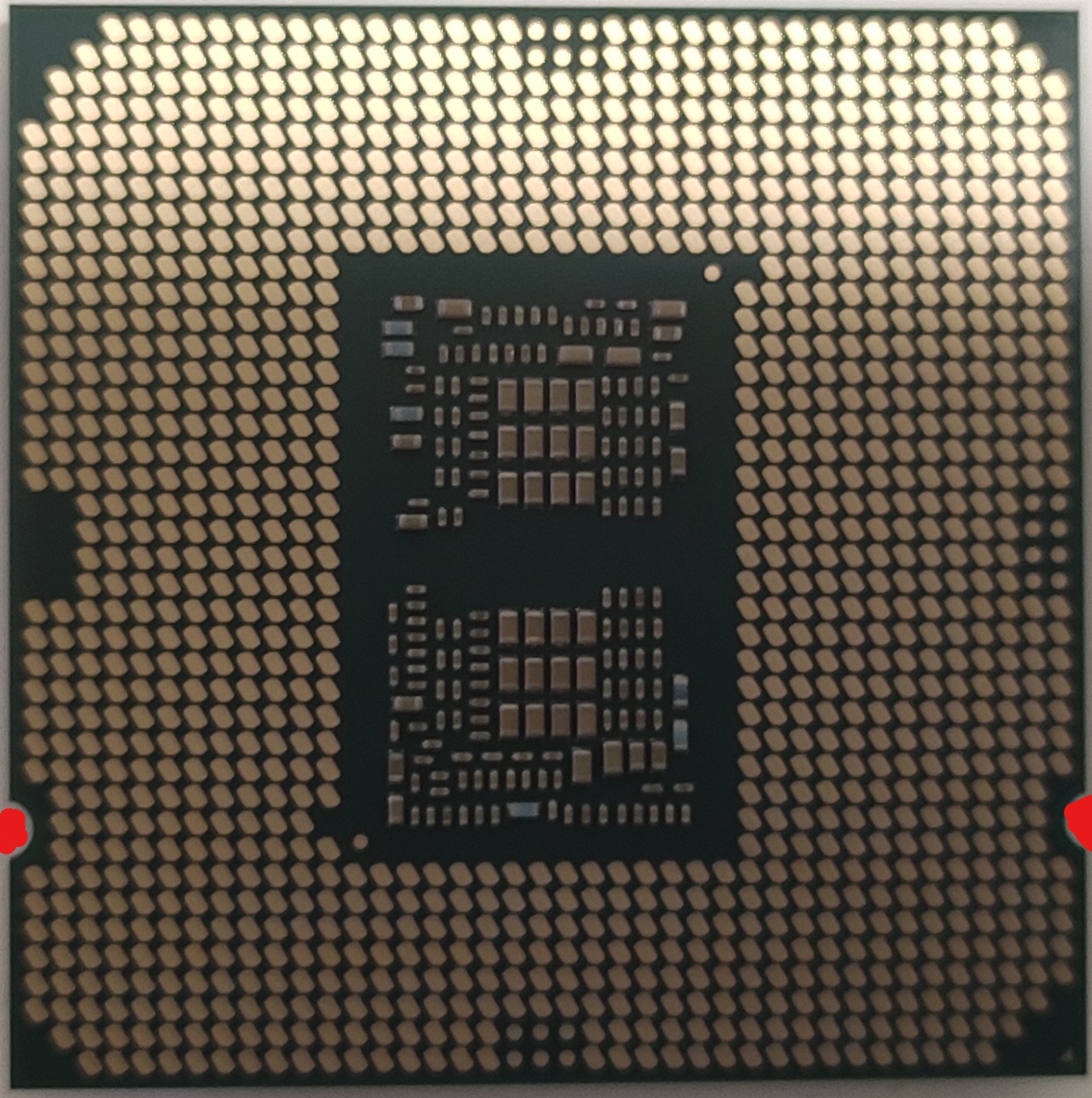

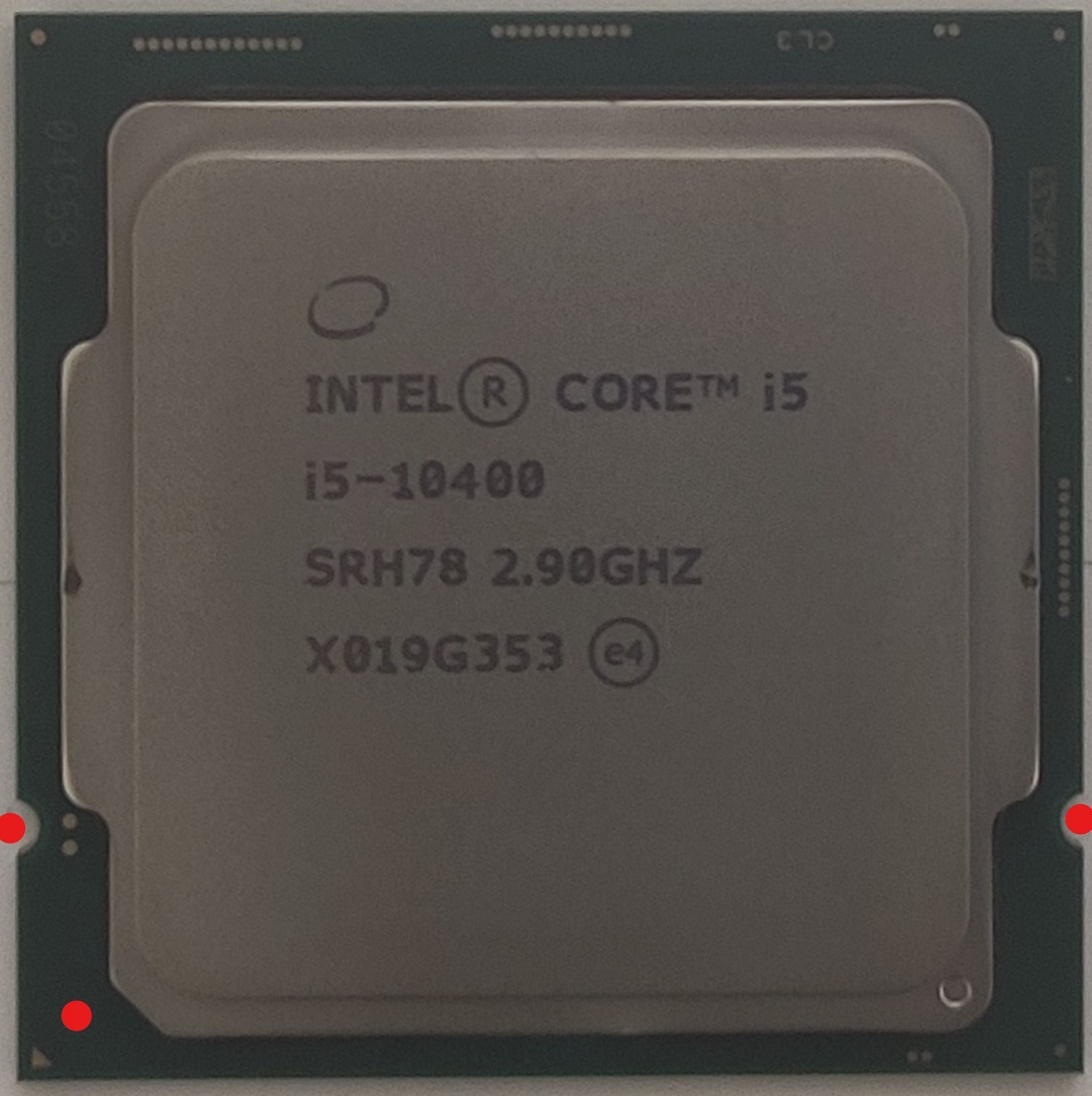

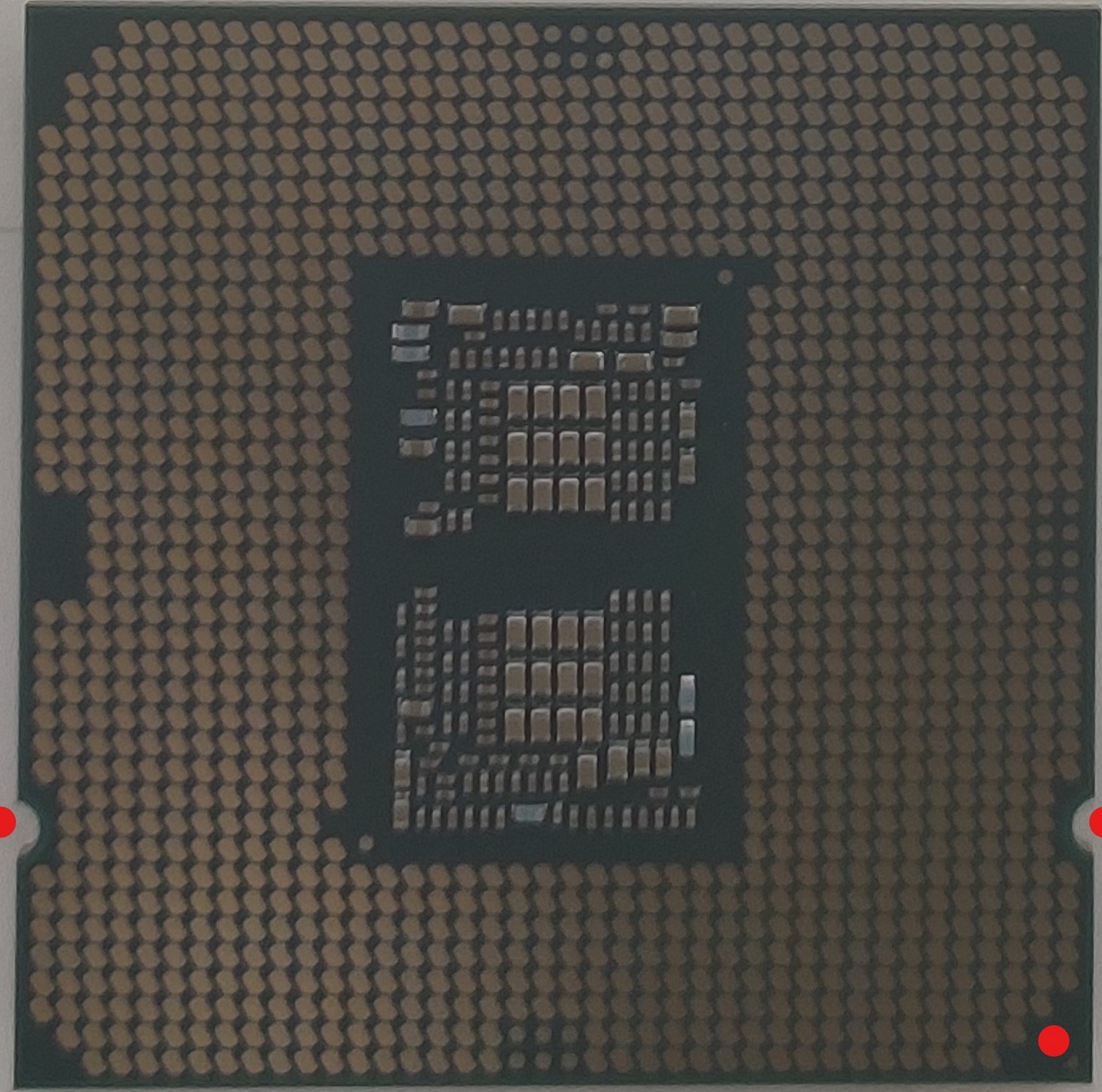

문제 발생하는 Q0 스태핑 CPU

문제 발생하지 않는 Q0 스태핑 CPU





• Digi Power design

• 9 개 전원 위상 구조

• Intel® Turbo Boost MAX 3.0 기술 지원



플랫폼

• Micro ATX 폼 팩터

• 솔리드 콘덴서 구조



CPU

• 10 세대 Intel® CoreTM 프로세서 지원 ( 소켓 1200)

• Digi Power design

• 9 개 전원 위상 구조

• Intel® Turbo Boost MAX 3.0 기술 지원 칩세트

• Intel® B460 메모리

• 듀얼 채널 DDR4 메모리 기술

• DDR4 DIMM 슬롯 4 개

• DDR4 2933/2800/2666/2400/2133

   비 ECC, 비버퍼링 메모리 지원

   * 추가 정보를 원하시면 ASRock 웹사이트에 있는 메모리 지원 목록을 참조하십시오 . (http://www.asrock.com/) *

    CoreTM (i9/i7) 는 최대 2933 까지 DDR4 를 지원하고

    CoreTM (i5/i3), Pentium® 및 Celeron® 는 최대 2666 까지 DDR4 를 지원 함



• ECC UDIMM 메모리 모듈 ( 비 -ECC 모드에서 작동함 ) 지원

• 시스템 메모리 최대 용량 : 128GB

• Intel® Extreme Memory Profile (XMP) 2.0 지원

• DIMM 슬롯에 15μ Gold Contact 장착 확장 슬롯

• PCI Express 3.0 x16 슬롯 2 개 (PCIE1/PCIE3: 단일 @ x16 (PCIE1)

   이중 @ x16 (PCIE1) / x4 (PCIE3)) * NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원

• PCI Express 3.0 x1 슬롯 1 개

• AMD Quad CrossFireXTM 및 CrossFireXTM 지원

• M.2 소켓 (E 키 ) 1 개 , 타입 2230 WiFi/BT 모듈 지원

   122 한 국 어 그래픽 * Intel® UHD 그래픽스 빌트

    - 인 비주얼과 VGA 출력은 GPU 통합 프로세서로만 지원할 수 있습니다 .

• 하드웨어 가속 코덱 :

   AVC/H.264, HEVC/H.265 8- 비트 , HEVC/H.265 10- 비트 , VP8, VP9 8- 비트 , VP9 10- 비트 ,    MPEG2, MJPEG, VC-1

  * VP9 10 비트 및 VC-1 는 디코딩 전용입니다 .

  * VP8 및 VP9 인코딩은 Windows OS 에서 지원되지 않습니다 .

• 그래픽 , 미디어 & 컴퓨팅 :

   Microsoft DirectX 12, OpenGL 4.5, Intel® Built In Visuals, Intel® Quick Sync Video, Hybrid / Switchable Graphics, OpenCL 2.1

• 디스플레이 & 콘텐츠 보안 : Rec. 2020 (Wide Color Gamut), Microsoft PlayReady 3.0, Intel® SGX Content Protection,    UHD/HDR 블루레이 디스크

• 그래픽 출력 옵션 세 개 : D-Sub, HDMI 및 DisplayPort 1.4

• 삼중 모니터 지원

• HDMI 1.4 지원 ( 최대 해상도 4K x 2K (4096x2160) @ 30Hz)

• DisplayPort 1.4 지원 ( 최대 해상도 4K x 2K (4096x2304) @ 60Hz)

• D-Sub 지원 ( 최대 해상도 1920x1200 @ 60Hz)

• Auto Lip Sync, Deep Color (12bpc), xvYCC 및 HBR (High Bit Rate Audio)(HDMI 1.4 포트 포함 ) 지원 (HDMI 호환 모니터 필요 )

• HDCP 2.3(HDMI 1.4 및 DisplayPort 1.4 포트 포함 ) 지원

• HDMI 1.4 및 DisplayPort 1.4 포트를 이용한 4K Ultra HD(UHD) 재생 지원 오디오

• 콘텐츠 보호를 이용한 7.1 CH HD 오디오 지원 (Realtek ALC1200 오디오 코덱 )

• 프리미엄 Blu-ray 오디오 지원

• 서비 보호 지원

• PCB 절연 차폐

• R/L 오디오 채널용 개별 PCB 레이어

• Nahimic 오디오 LAN

• Gigabit LAN 10/100/1000 Mb/s

• Giga PHY Intel® I219V

• Wake-On-LAN 지원

• 번개 /ESD 보호 지원

• 절전형 이더넷 802.3az 지원

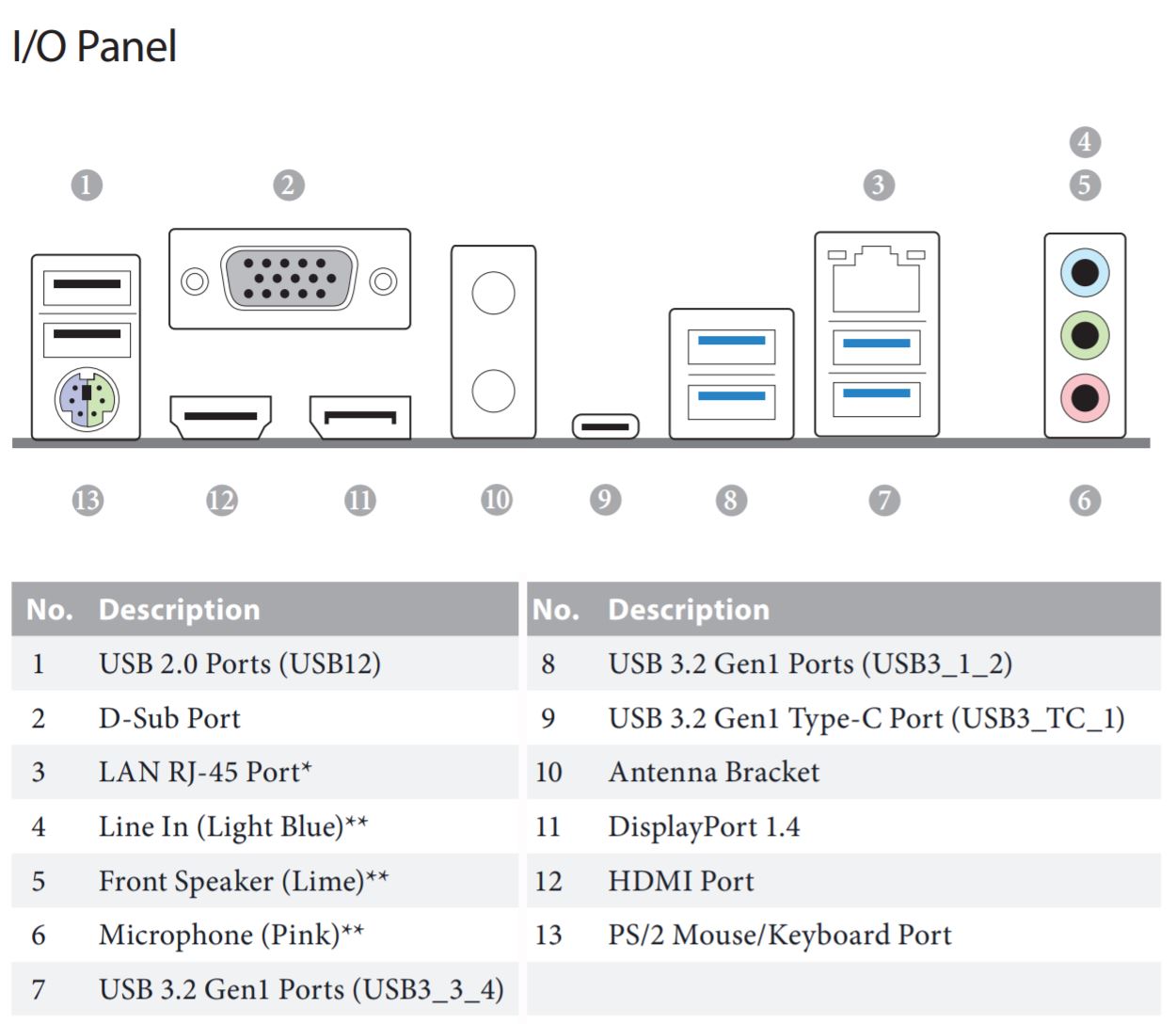

• PXE 지원 123 B460M Pro4 한 국 어 후면 패널 I/O

• 안테나 브래킷 1 개

• PS/2 마우스 / 키보드 포트 1 개

• D-Sub 포트 1 개

• HDMI 포트 1 개

• DisplayPort 1.4 1 개

• USB 3.2 Gen1 타입 A 포트 4 개 (ESD 보호 지원 )

• USB 3.2 Gen1 타입 C 포트 1 개 (ESD 보호 지원 )

• USB 2.0 포트 2 개 (ESD 보호 지원 )

• LED 장착 RJ-45 LAN 포트 1 개 (ACT/LINK LED 및 SPEED LED)

• HD 오디오 잭 : 라인 입력 / 전면 스피커 / 마이크 저장 장치

• SATA3 6 Gb/s 커넥터 6 개가 RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel 빠른 저장 기술 17), NCQ, AHCI 및 “핫 플러그” 지원 * * SATA- 타입 M.2 장치에서 M2_2 을 사용 중이면 , SATA3_0 이 비활성화됩니다 .

• Ultra M.2 소켓 (M2_1) 1 개 , Gen3 까지의 M 키 타입 2242/2260/2280 M.2 PCI Express 모듈 4 개 지원 (32 Gb/s)**

• Ultra M.2 소켓 (M2_2) 1 개 , M 키 타입 2260/2280 M.2 SATA3 6.0 Gb/s 모듈 지원 및 Gen3 까지의 M.2 PCI Express 모듈 4 개 지원 (32 Gb/s)** ** Supports Intel® Optane TM 기술 지원 (M2_1) ** NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원 ** ASRock U.2 키트 지원





커넥터 • SPI TPM 헤더 1 개 • 섀시 침입 및 스피커 헤더 1 개 • RGB LED 헤더 2 개 * 전체 최대 12V/3A, 36W LED 스트립 지원 • 주소 지정 가능한 LED 헤더 2 개 * 전체 최대 5V/3A, 15W LED 스트립 지원 • CPU 팬 커넥터 (4 핀 ) 1 개 * CPU 팬 커넥터는 팬 전력이 최대 1A(12W) 인 CPU 팬을 지원합니다 . • CPU/ 워터 펌프 팬 커넥터 (4 핀 ) 1 개 ( 스마트 팬 속도 제어 ) * CPU/ 워터 펌프 팬은 팬 전력이 최대 2A(24W) 인 수냉식 쿨러 팬을 지원합니다 . • 섀시 / 워터 펌프 팬 커넥터 (3 핀 ) 4 개 ( 스마트 팬 속도 제어 ) * 섀시 / 워터 펌프 팬은 팬 전력이 최대 2A(24W) 인 수냉식 쿨러 팬을 지원합니다 . * 3 핀 또는 4 핀 팬이 사용 중인 경우 , CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP 과 CHA_FAN3/WP 가 자동으로 감지할 수 있습니다 . • 24 핀 ATX 전원 커넥터 1 개 • 8 핀 12V 전원 커넥터 1 개 • 전면 패널 오디오 커넥터 1 개 • Thunderbolt AIC 커넥터 1 개 (5 핀 ) (ASRock Thunderbolt 3 AIC R2.0 카드 만 지원 ) • USB 2.0 헤더 2 개 (USB 2.0 포트 4 개 지원 ) (ESD 보호 지원 ) • USB 3.2 Gen1 헤더 1 개 (USB 3.2 Gen1 포트 2 개 지원 ) (ESD 보호 지원 ) BIOS 기능 • 다국어 GUI 지원을 제공하는 AMI UEFI 적합형 BIOS • ACPI 6.0 준수 웨이크 업 이벤트 • SMBIOS 2.7 지원 • CPU 코어 / 캐시 , GT, DRAM, VPPM, PCH 1.05V, VCCST, VCCSA 전압 다중 조정





하드웨어 모니터 • 온도 감지 : CPU, CPU/ 워터 펌프 , 섀시 / 워터 펌프 팬 • 팬 타코미터 : CPU, CPU/ 워터 펌프 , 섀시 / 워터 펌프 팬 • 저소음 팬 (CPU 온도에 의한 섀시 팬 속도 자동 조절 ): CPU, CPU/ 워터 펌프 , 섀시 / 워터 펌프 팬 • 팬 다중 속도 제어 : CPU, CPU/ 워터 펌프 , 섀시 / 워터 펌프 팬 • 케이스 열림 감지 • 전압 모니터링 : +12V, +5V, +3.3V, CPU Vcore, DRAM, VPPM, PCH, VCCSA, VCCST OS • Microsoft® Windows® 10 64- 비트 인증 • FCC, CE • ErP/EuP 사용 가능 (ErP/EuP 사용 가능 전원공급장치 필요 )





BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하거나 타업체의 오버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위험이 따른다는 것을 유념하십시오. 오버클로킹은 시스템 안정성에 영향을 주거나 심지어 시스템의 구성 요소와 장치에 손상을 입힐 수도 있습니다 . 오버클로킹은 사용자 스스로 위험과 비용을 감수하고 해야 합니다 . 당사는 오버클로킹에 의해 발생할 수 있는 손상에 대해서 책임이 없습니다 .

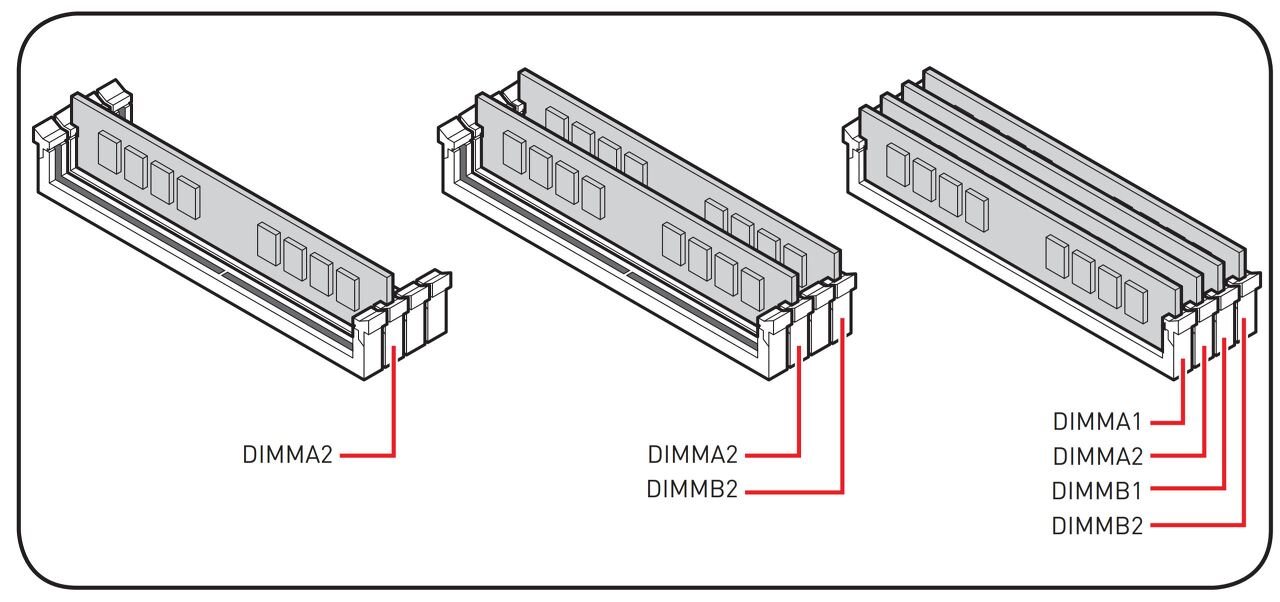

Memory 장착

시스템 패널 헤더 (9 핀 PANEL1)

섀시의 전원 스위치 , 리셋 스위치 , 시스템 상태 표시등을 아래의 핀 할당에 따라 이 헤더에 연결합니다 . 케이블을 연결하기 전에 양극 핀과 음극 핀을 기록합니다 .

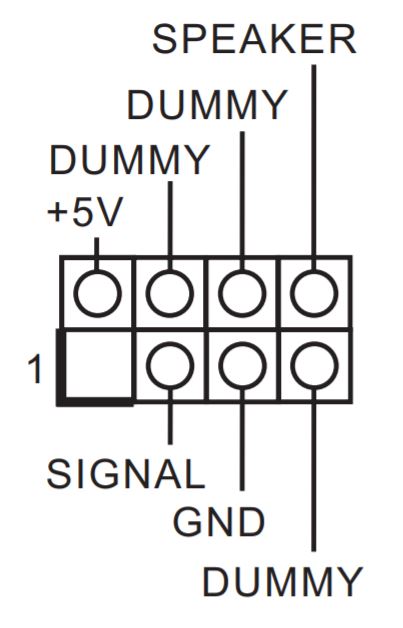

부팅시 비프음 출력 스피커 연결 단자

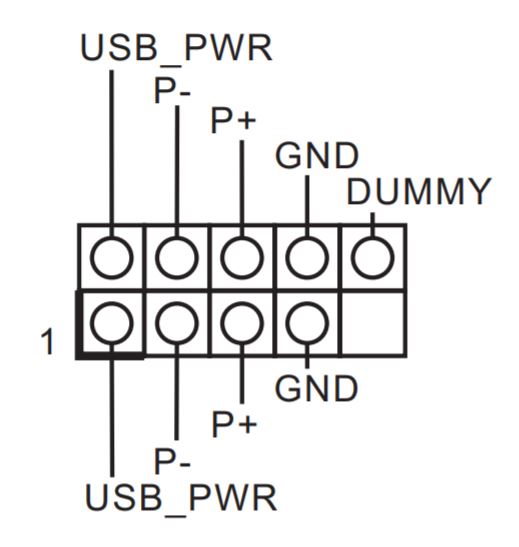

USB 2.0

이 마더보드에는 USB 2.0 헤더 두 개가 있습니다 . 각 USB 2.0 헤더는 포트 두 개를 지원할 수 있습니다 .

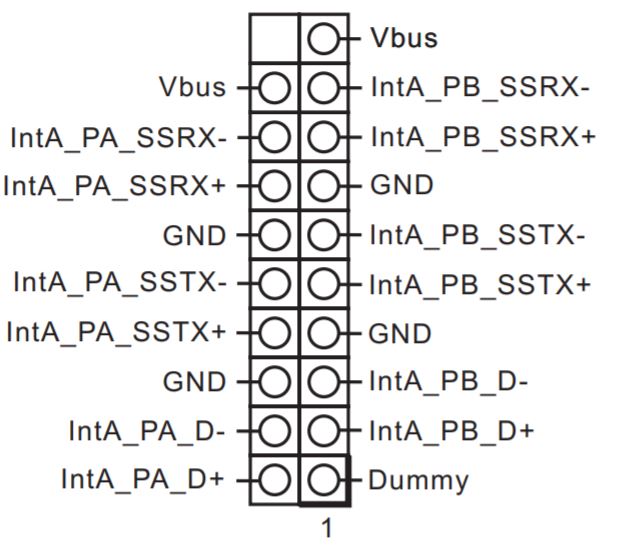

USB 3.2 GEN 1 HEADER

이 마더보드에는 하나의 USB 3.2 Gen1 헤더가 있습니다 . 각 USB 3.2 Gen1 헤더는 포트 두 개를 지원할 수 있습니다 .

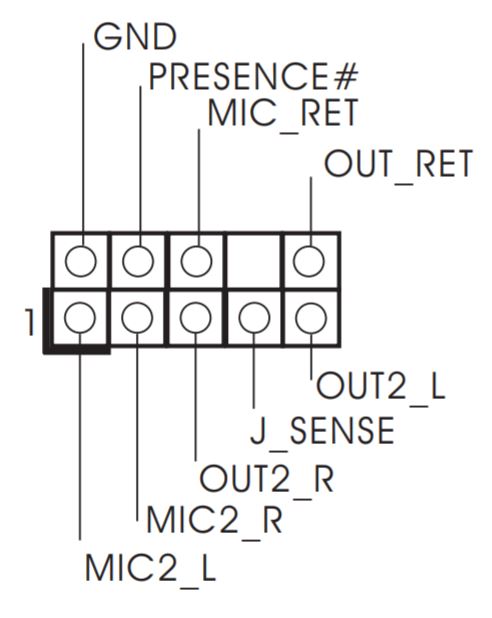

전면 패널 오디오 헤더 (9 핀 HD_AUDIO1)

이 헤더는 오디오 장치를 전면 오디오 패널에 연결하는 데 사용됩니다 .

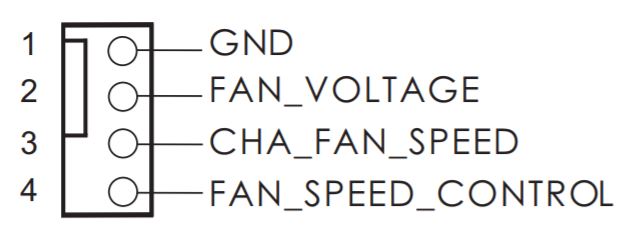

섀시 / 워터 펌프 팬 커넥터 (4 핀 CHA_FAN1/WP)

이 마더보드에는 4 핀 수랭식 섀시 팬 커넥터 3 개가 탑재되어 있습니다 . 3 핀 CPU 섀시 수냉식 쿨러 팬을 연결하려는 경우 핀 1-3 에 연결하십시오 .

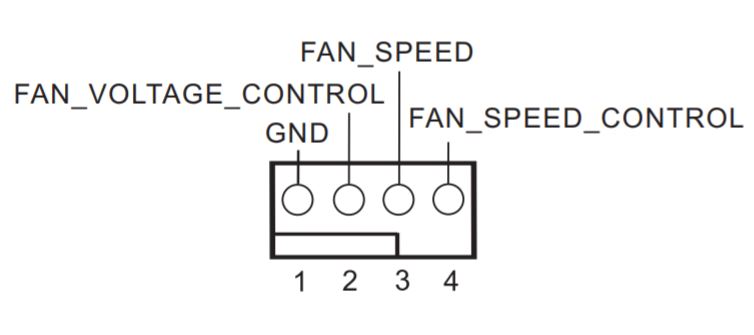

CPU 팬 커넥터 (4 핀 CPU_FAN1)

이 마더보드에는 4 핀 CPU 팬 ( 저소음 팬 ) 커넥터가 탑재되어 있습니다 . 3 핀 CPU 팬을 연결하려는 경우 핀 1-3 에 연결하십시오 .

CPU/ 워터 펌프 팬 커넥터 (4 핀 CPU_FAN2/WP)

이 마더보드에는 4 핀 수냉식 CPU 팬 커넥터가 탑재되어 있습니다 . 3 핀 CPU 수냉식 쿨러 팬을 연결하려는 경우 핀 1-3 에 연결하십시오 .

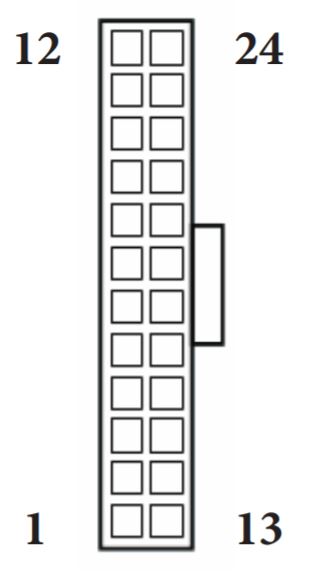

ATX 전원 커넥터 (24 핀 ATXPWR1)

이 마더보드에는 24 핀 ATX 전원 커넥터가 탑재되어 있습니다 . 20 핀 ATX 전원공급장치를 사용하려면 핀 1 과 핀 13 을 따라 연결하십시오 .

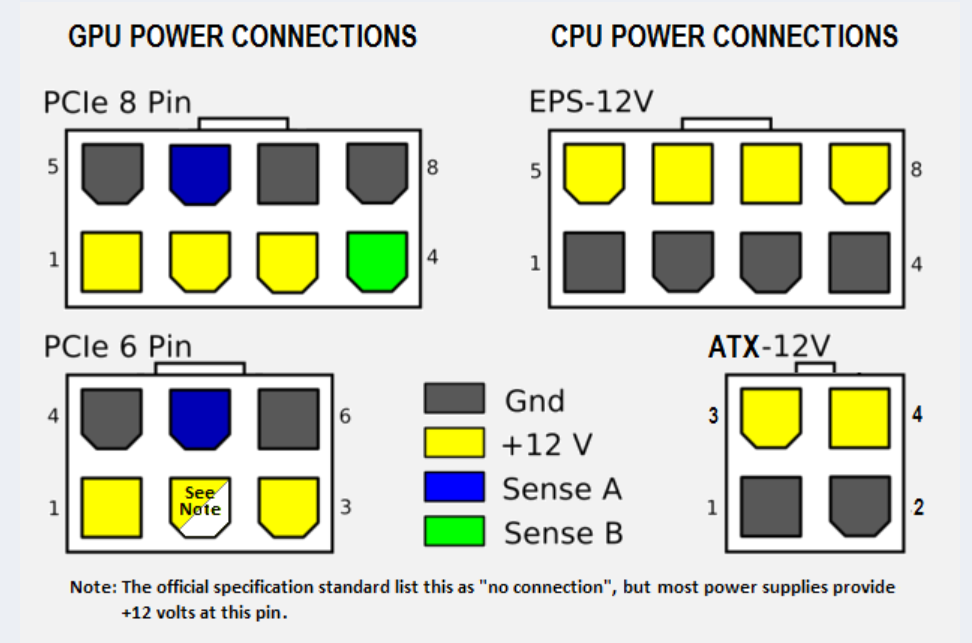

ATX 12V 전원 커넥터 (8 핀 ATX12V1)

이 마더보드에는 8 핀 ATX 12V 전원 커넥터가 탑재되어 있습니다 .

일반적으로 파워는 하위 호환성때문에 4핀짜리 두개를 꽂을수 있게 되어 있습니다.

이때 두 4핀 컨넥터가 모양이 다르니 주의해서 끼워야 합니다.

힘줘서 억지로 끼우는일이 없도록 주의 합니다.

비디오카드 전원 컨넥터를 끼우는 일도 없도록 주의해야 합니다.

(이부분도 모양이 다르나 힘줘서 누르면 들어갑니다.)

SPI TPM 헤더 (13 핀 SPI_TPM_J1)

이 커넥터는 키 , 디지털 인증서 , 암호 및 데이터를 안전하게 보관할 수 있는 SPI TPM(Trusted Platform Module) 시스템을 지원합니다 . TPM 시스템은 네트워크 보안을 강화하고 , 디지털 신원을 보호하며 플랫폼 무결성을 유지합니다 .

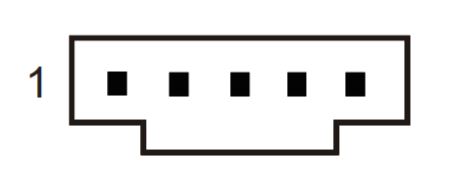

Thunderbolt AIC 커넥터 (5 핀 TB1)

Thunderbolt ™ 확장 카드 (AIC) 를 GPIO 케이블로 이 커넥터에 연결하십시오 . *Thunderbolt ™ AIC 카드를 PCIE3( 기본 슬롯 ) 에 설치하십시오

\

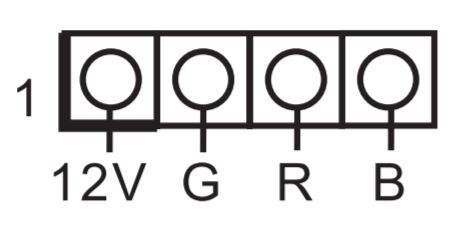

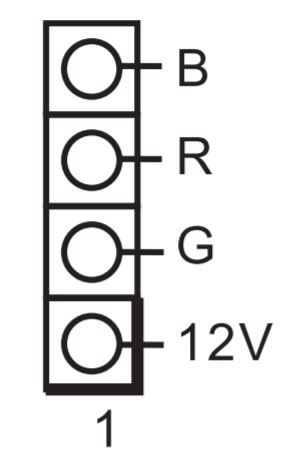

RGB LED 헤더 (4 핀 RGB_LED1)

RGB LED 헤더 (4 핀 RGB_LED2)

RGB LED 헤더는 다양한 LED 조명 효과를 선택할 수 있는 RGB LED 연장 케이블을 연결하는 데 사용됩니다 .

주의 : RGB LED 케이블을 잘못된 방향으로 설치하지 마십시오 .

그럴 않을 경우 케이블이 손상될 수 있습니다 .

* 이 헤더에 대한 추가 지침은 33 페이지를 참조하십시오 .





1. RGB LED 케이블을 잘못된 방향으로 설치하지 마십시오.

    그렇지 않으면 케이블이 손상 될 수 있습니다.

2. RGB LED 케이블을 설치하거나 제거하기 전에 시스템 전원을 끄고 전원 공급 장치에서 전원 코드를 뽑으십시오.

    그렇지 않으면 마더 보드 구성 요소가 손상 될 수 있습니다.

1. RGB LED 스트립은 패키지와 함께 제공되지 않습니다.

2. RGB LED 헤더는 최대 정격 전력이 3A (12V)이고 길이가 2 미터 이내 인

   표준 5050 RGB LED 스트립 (12V / G / R / B)을 지원합니다.

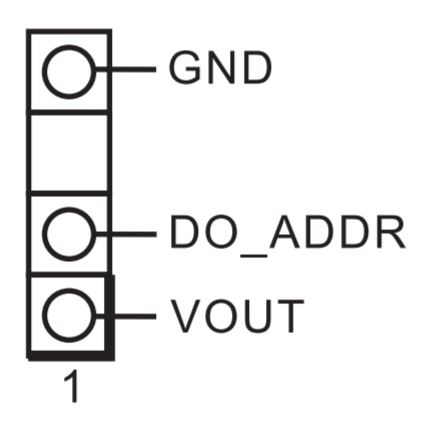

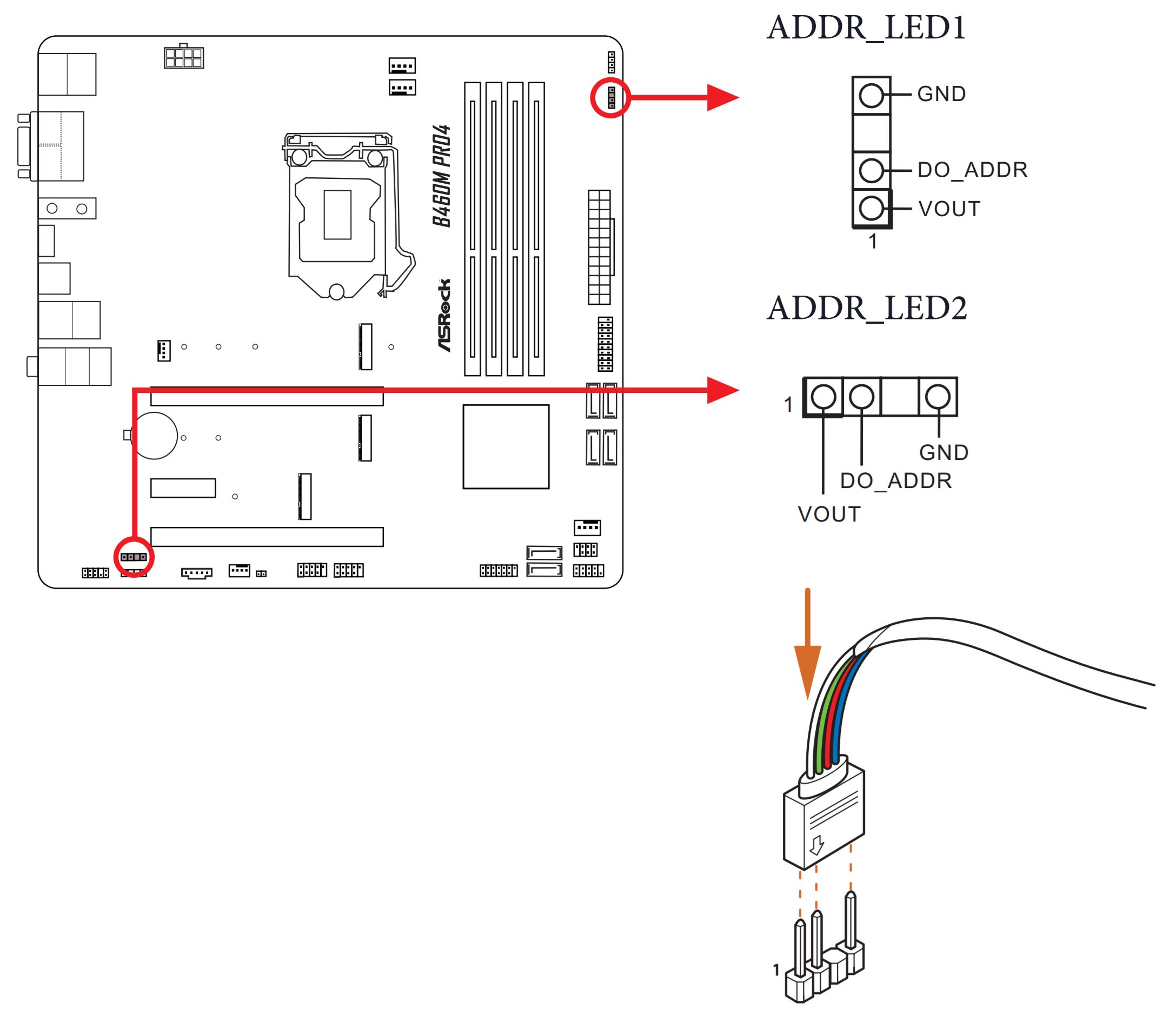

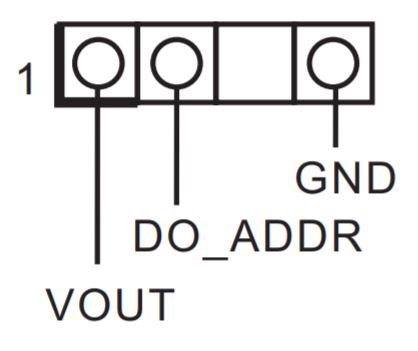

주소 지정 가능한 LED 헤더 (3 핀 ADDR_LED1)

(3 핀 ADDR_LED2)

이 헤더는 사용자가 다양한 LED 조명 효과에서 선택할 수 있는 주소 지정 가능한 LED 연장 케이블을 연결하는 데 사용됩니다 . 주의 : 주소 지정 가능한 LED 케이블을 잘못된 방향으로 설치하지 마십시오 . 그럴 경우 케이블이 손상될 수 있습니다 . * 이 헤더에 대한 추가 지침은 34 페이지를 참조하십시오 .

1. RGB LED 케이블을 잘못된 방향으로 설치하지 마십시오.

   그렇지 않으면 케이블이 손상 될 수 있습니다.

2. RGB LED 케이블을 설치하거나 제거하기 전에 시스템 전원을 끄고 전원 공급 장치에서 전원 코드를 뽑으십시오.

   그렇지 않으면 마더 보드 구성 요소가 손상 될 수 있습니다.

1. RGB LED 스트립은 패키지와 함께 제공되지 않습니다.

2. RGB LED 헤더는 WS2812B 주소 지정이 가능한 RGB LED 스트립 (5V / 데이터 / GND)을 지원하며

   최대 정격 전력은 3A (5V)이고 길이는 2 미터 이내입니다.

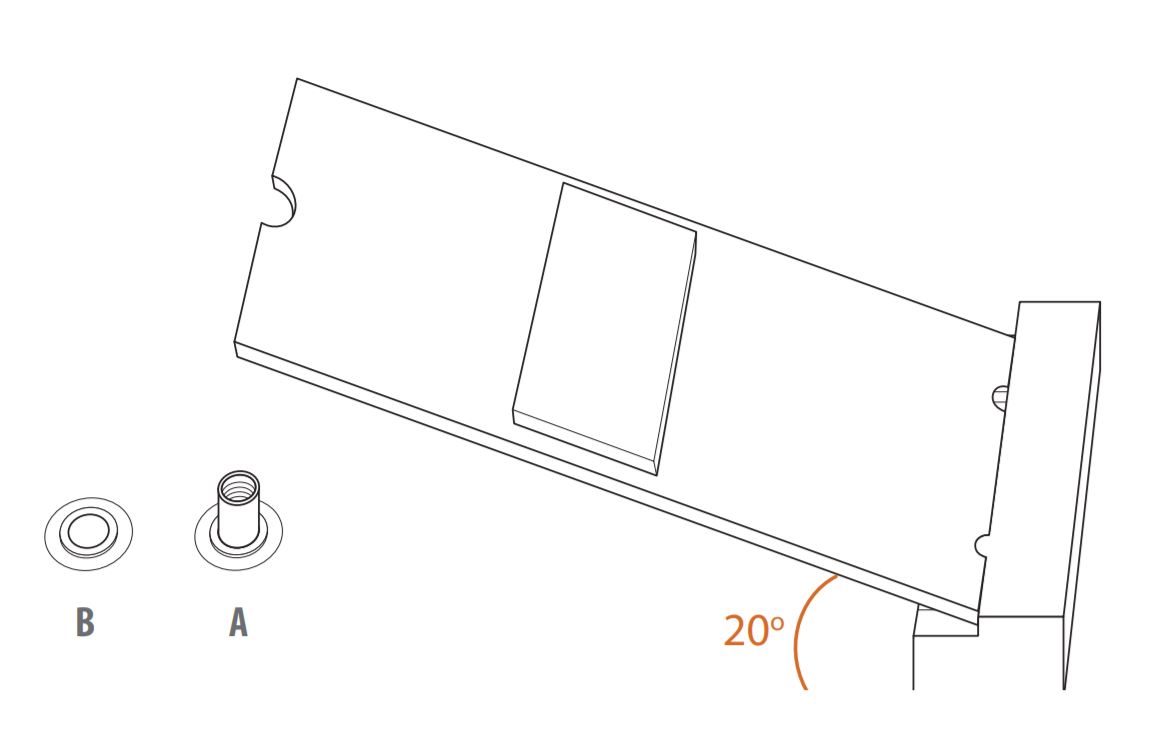

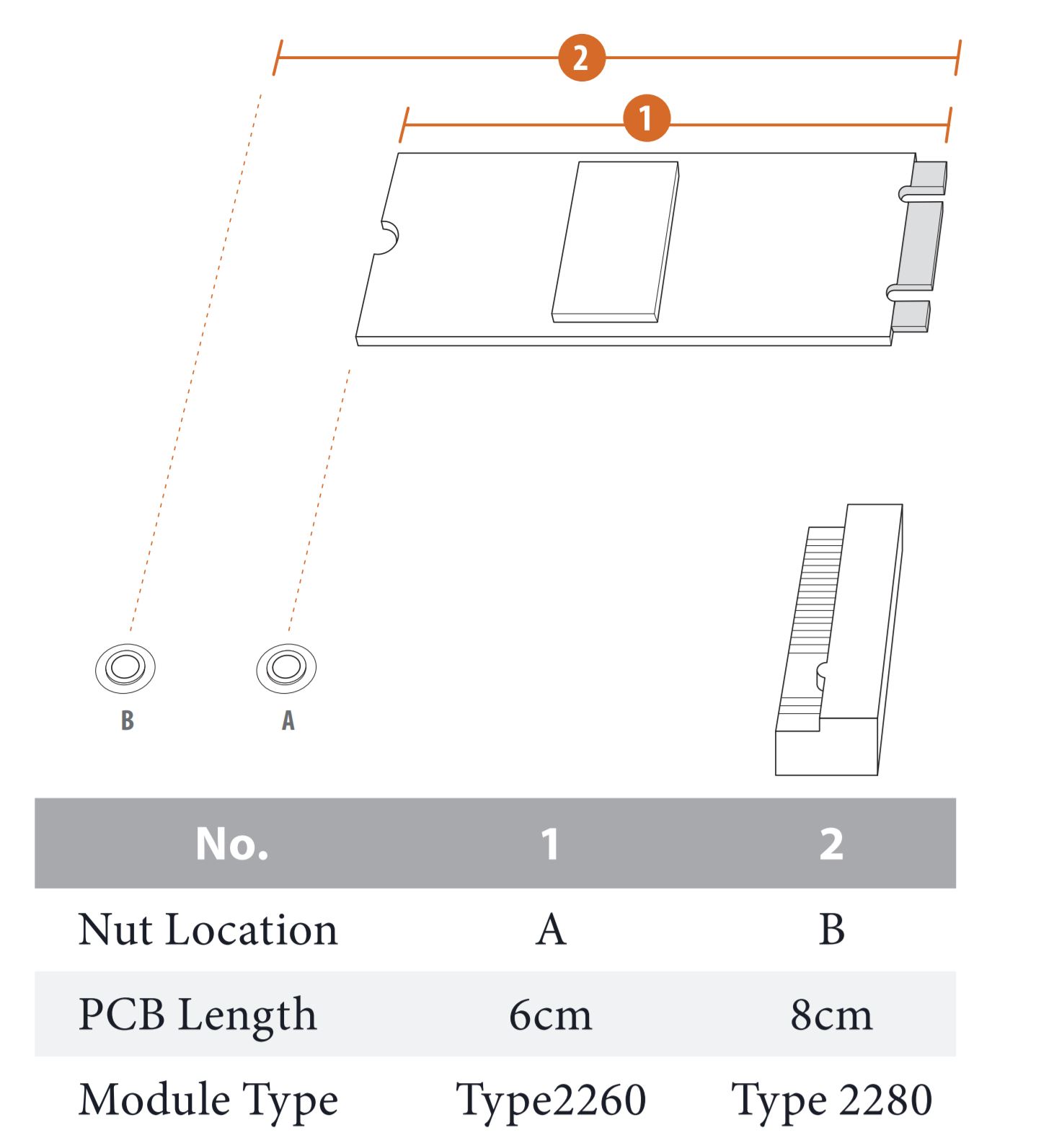

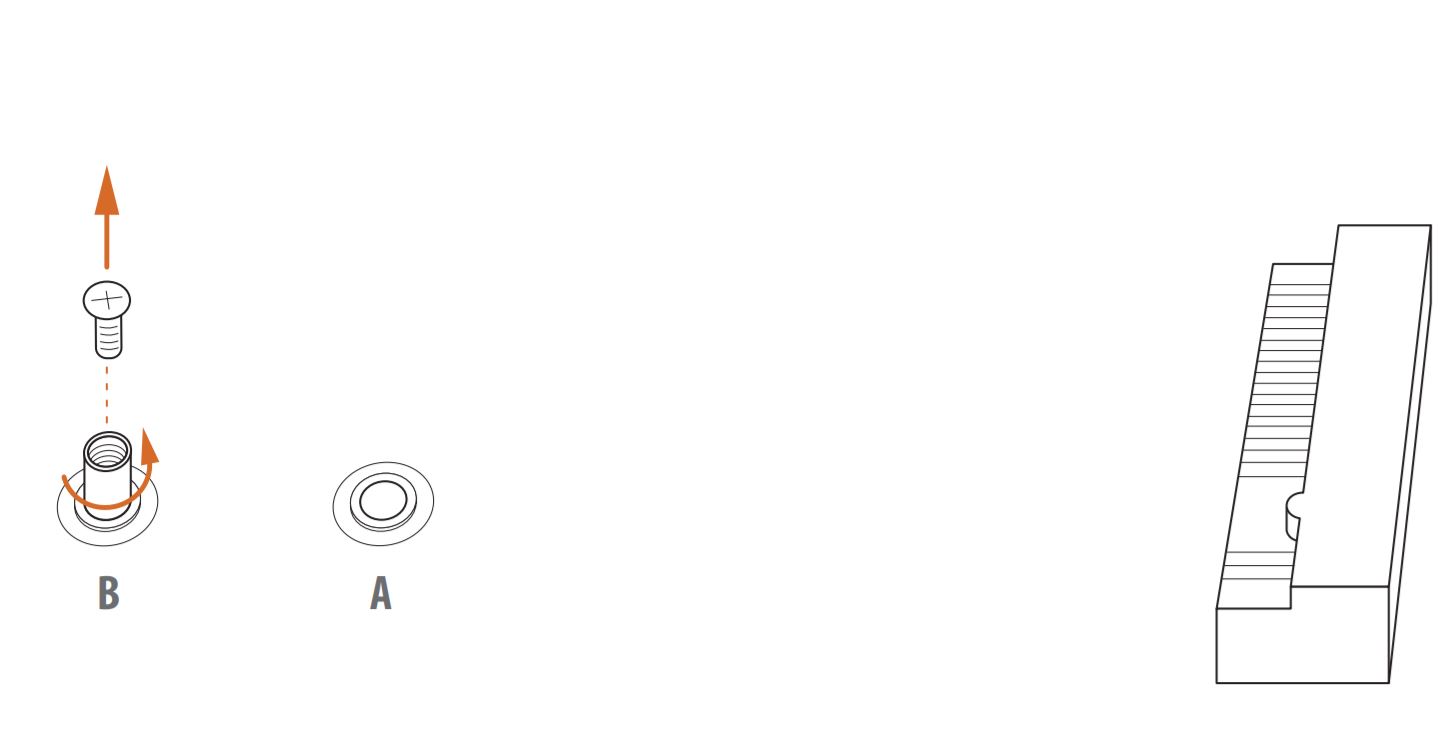

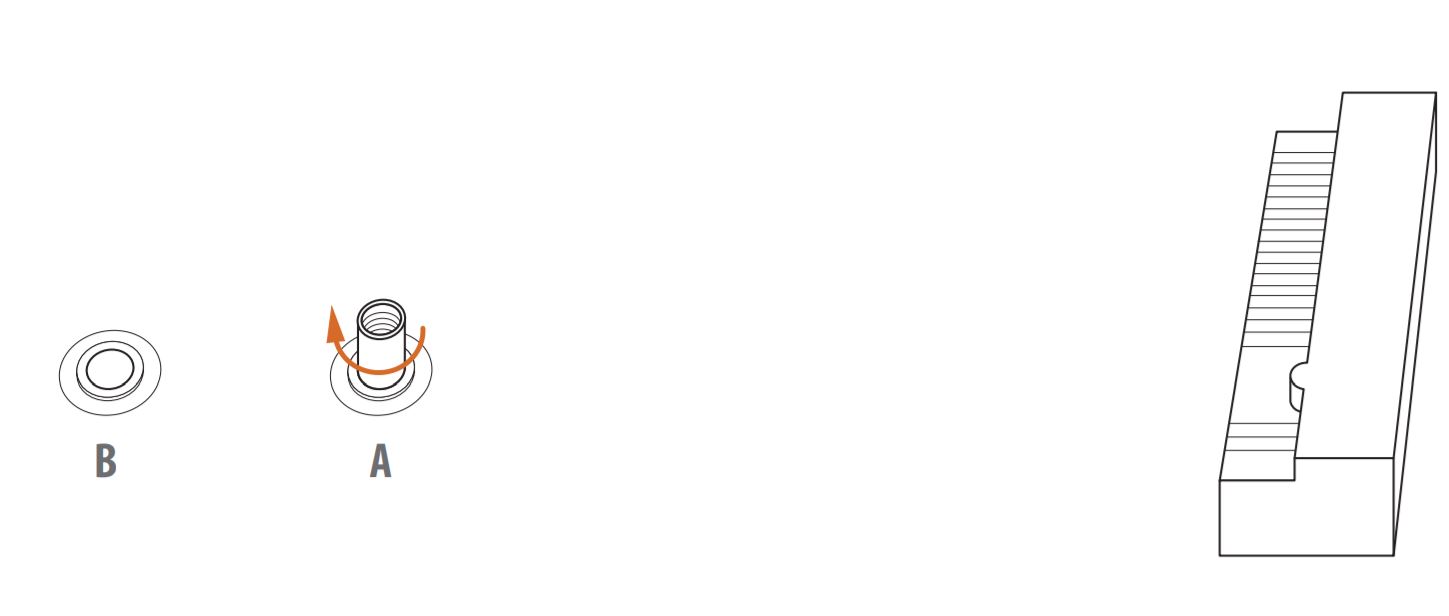

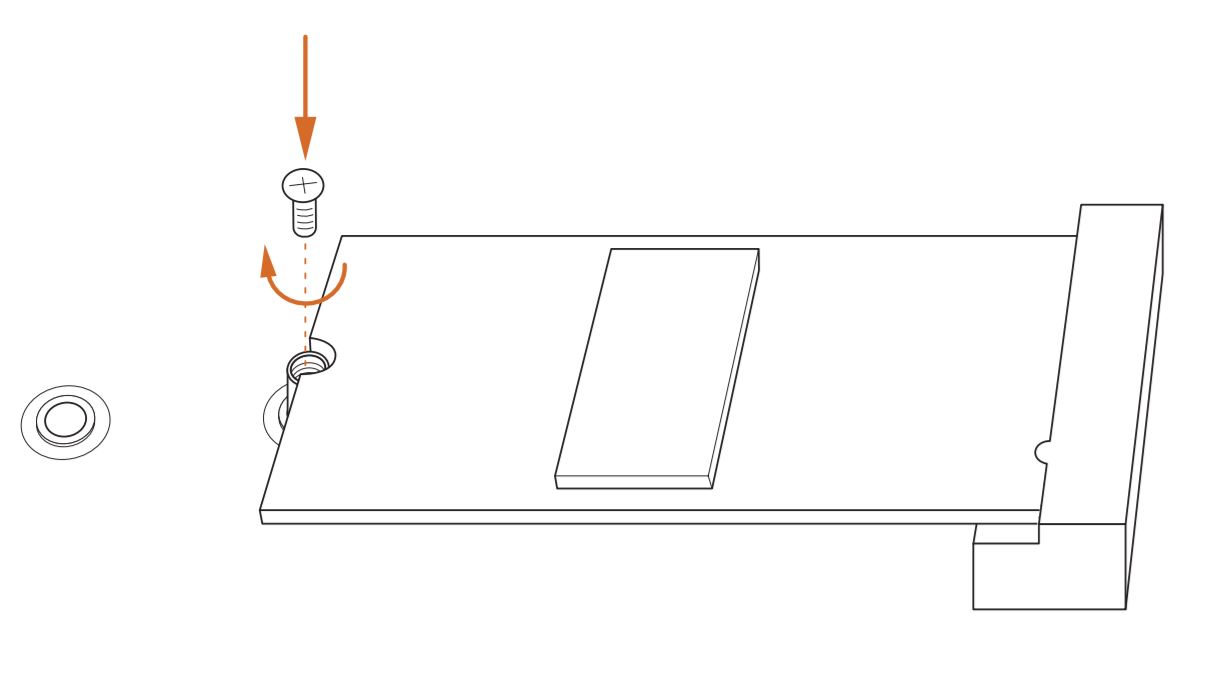

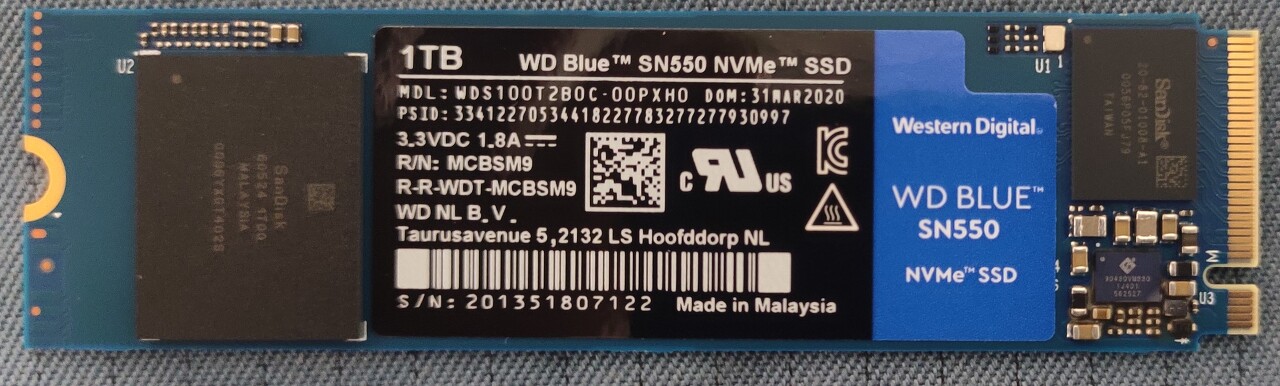

M.2_SSD (NGFF) Module Installation Guide (M2_2)

NGFF (Next Generation Form Factor)라고도하는 M.2는 mPCIe 및 mSATA를 대체하는 것을 목표로하는

소형의 다목적 카드 에지 커넥터입니다.

Ultra M.2 소켓 (M2_2)은 M 키 유형 2260/2280 M.2 SATA3 6.0Gb / s 모듈을 지원합니다.

최대 Gen3 x4 (32Gb / s)의 M.2 PCI Express 모듈.

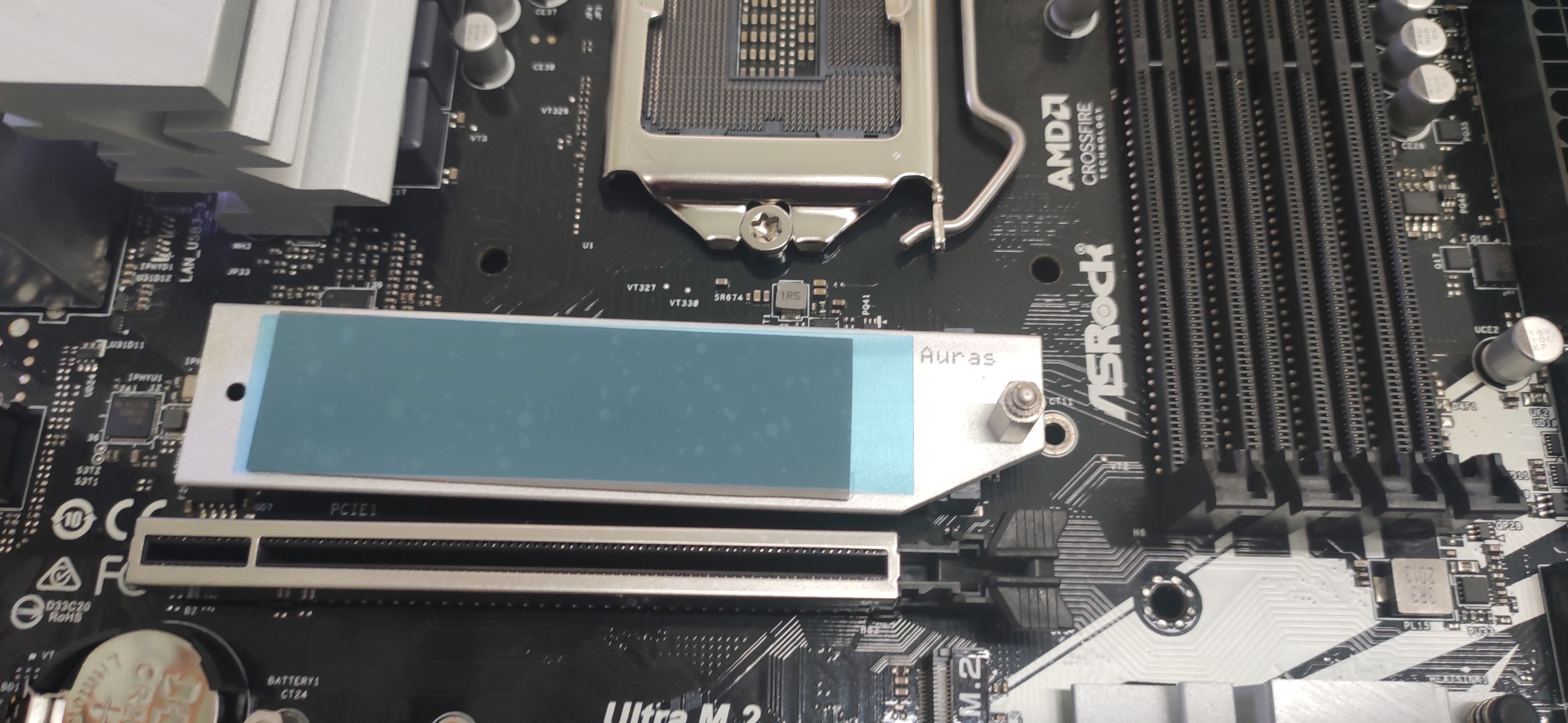

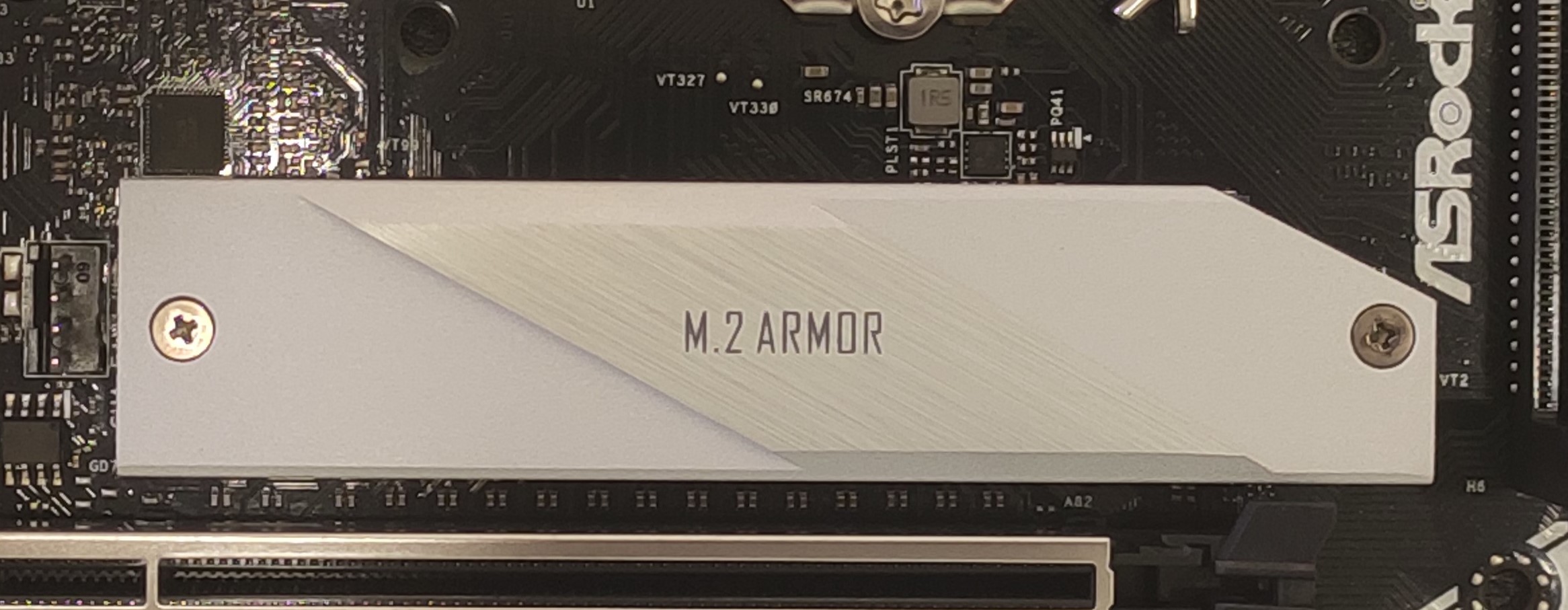

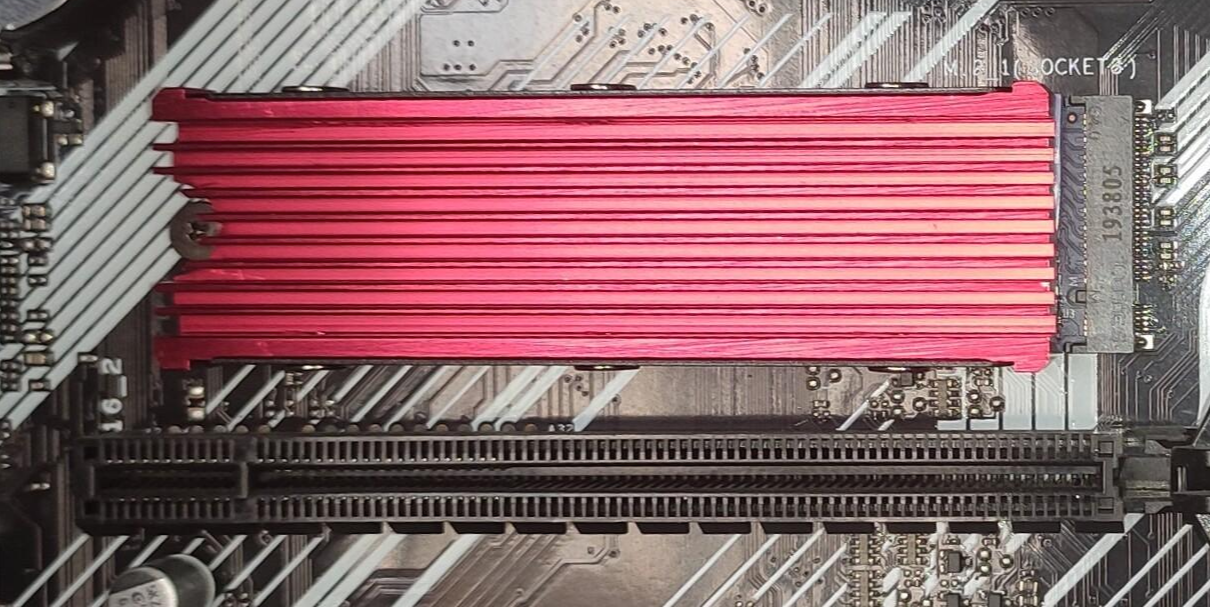

이보드에서 주의 할점은 NVME 보드 지지대입니다.

보드 지지대가 잘 떨어집니다.

나사 돌리다보면 보드 지지대가 같이 빠지는 경우가 있습니다.

심지어는 택배 배송중 빠지기도 합니다.

왼쪽나사만 풀렀을뿐인데 그냥 빠져 버린 방열판 나사 지지대

이게 한번 빠지면 보드에 고정이 안됩니다.

AS 맡기면 사용자 과실로 유상 AS 처리 하려 합니다.

서비스 업체에서 인정 안하겠지만 이부분이 정말 약하게 만들어 졌으니 주의 해야 합니다.





SATA- 타입 M.2 장치에서 ㅇM2_ㅣ을 사용 중이면 , SATA3_0 이 비활성화됩니다 .

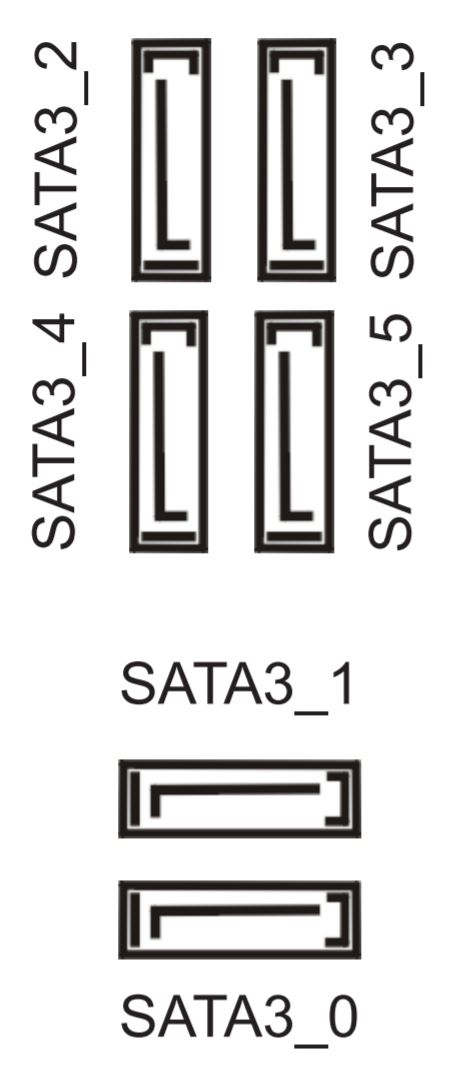

SATA PORT

들 6 개의 SATA3 커넥터는 최대 6.0 Gb/s 데이터 전송 속도를 제공하는 내부 저장 장치용 SATA데이터 케이블을 지원합니다 .

SATA- 타입 M.2 장치에서 M2_2 을 사용 중이면 , SATA3_0 이 비활성화됩니다 .



10400 스텝핑문제



https://m.blog.naver.com/kkikseven1/222006091905

인텔10세대 CPU I9~I3 현재까지 나온 스테핑 정리





http://www.hwbattle.com/bbs/board.php?bo_table=cpumbram&wr_id=172600

인텔 논K모델 스테핑 뽑기가 시작되었습니다 > CPU, 메인보드, 램 게시판 - 하드웨어 배틀(Hardware Ba



10코어 CPU 다이를 사용하는 CPU의 스테핑은 Q0 스테핑이며,

6코어 CPU 다이를 사용하는 CPU는 G1 스테핑입니다

​

그럼 Q0, G1의 차이점은 뭘까요?

Q0 : 솔더링 열 인터페이스 재료(STIM) 적용

G1 : 서멀 페이스트 적용

​

즉, 열전달 물질의 차이이며,

Q0 스테핑이 G1보다 더 좋아 보입니다.



그런데 여기서 문제 B460M PRO4에서 10400CPU는 G1 스테핑은 모두 지원하고

Q0 스테핑은 일부지원 합니다.

에즈락 보드가 모두 그런건지 모르겠는데...

일단Q0 스테핑중 일부 제품은 이글을 쓰는 현재 B460M PRO4 보드에서 지원하지 않습니다.



​



100M 인터넷 사무실 환경에서 구형100M 공유기 사용시 버벅이는 현상 있음

일반적인 프리징 증상하고 비슷함

=> 처음에는 SSD 나 그래픽카드 메모리 문제로 생각했음

     사무실의 일반적인 인터넷 환경에서 일반적인 공유기를 사용했는데 이런문제가 발생 했음

     아이피타임 N2E  N640  kt 공유기 2가지  모두 프리징 증상이 나타남

==> 크롬 10페이지 + 엑셀창10개 + 로젠택배출력 프로그램  정도 사용하는 환경

       10분정도 지나면 마우스가 버벅이고 느려짐





100M 공유기가 문제인건지....?????

일단 기가비트 T3008 유선공유기 연결하고 문제가 해결 되었다.

요즘 나오는 공유기는 모두 기가비트 공유기이니 일반적으로 이런 문제는 나타나지 않는다.





20분정도 사용하면 속도가 느려지는 현상 있음

6년전부터 사용한 애즈락 H77M 보드에서  그동안 불편이 없었는데....

B460M 스틸레전드 보드는 사용중 느려지는 현상이 발생한다.

다시 H77 보드 장착 컴퓨터로 사용해 보니 괜히 업그래이드 했다는 생각이 들정도이다.

일반적인 환경은 아니지만 공유기가 구형  IPTIME N2E , N640  KT 무선공유기 2가지...

총 4개의 100M 공유기를 테스트 해 봤는데.............

애즈락 H77M , H77 PRO4 MVP보드에서는 아무런 문제가 없다.



B460M, B460M스틸레전드 보드만 프리징 비슷하게 버벅이는 증상이 발생한다.

오래 되긴 했지만 기본 100M 지원하는 공유기인데 이런 현상이 발생한다.

아이피타임은 내장 메모리가 16M 이고 KT 공유기는 32M 짜리이다.



기가비트 공유기인 아이피 타임 T3008 로 교체후 문제점이 나타나지 않는다.

생각해 보니 T3008도 오래된 공유기이긴 하다....

T3008은 내장메모리가 64M인 기가비트 공유기이다.



인터넷이 100M 인데도 100M 공유기 사용시 이런문제가 발생 한다.

내장메모리에서오는 속도 차이라는 느낌이 든다...아마도.......
