ASRock  B460M 스틸레전드 BIOS 셋팅 루시퍼 K2 방열판 장착

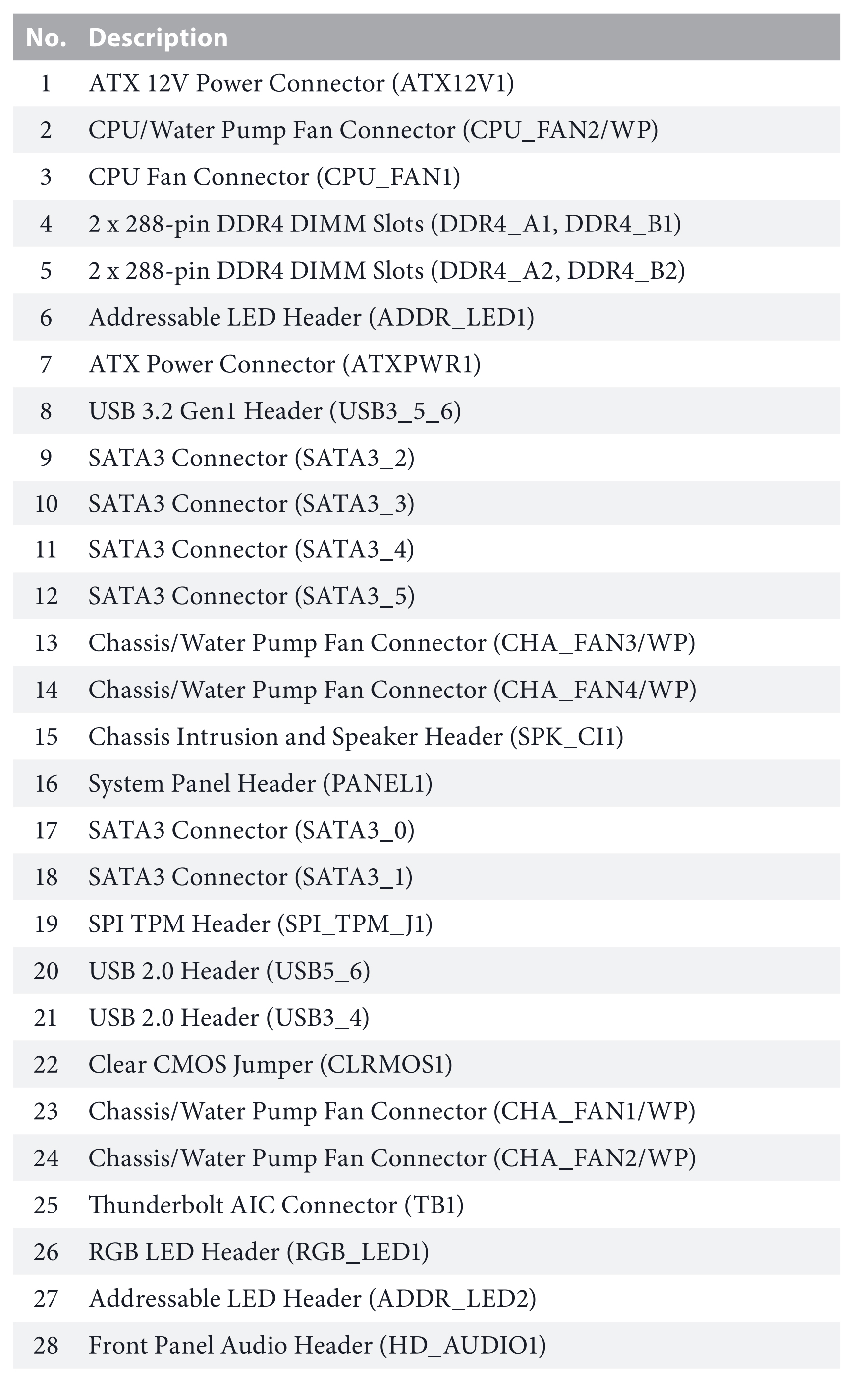

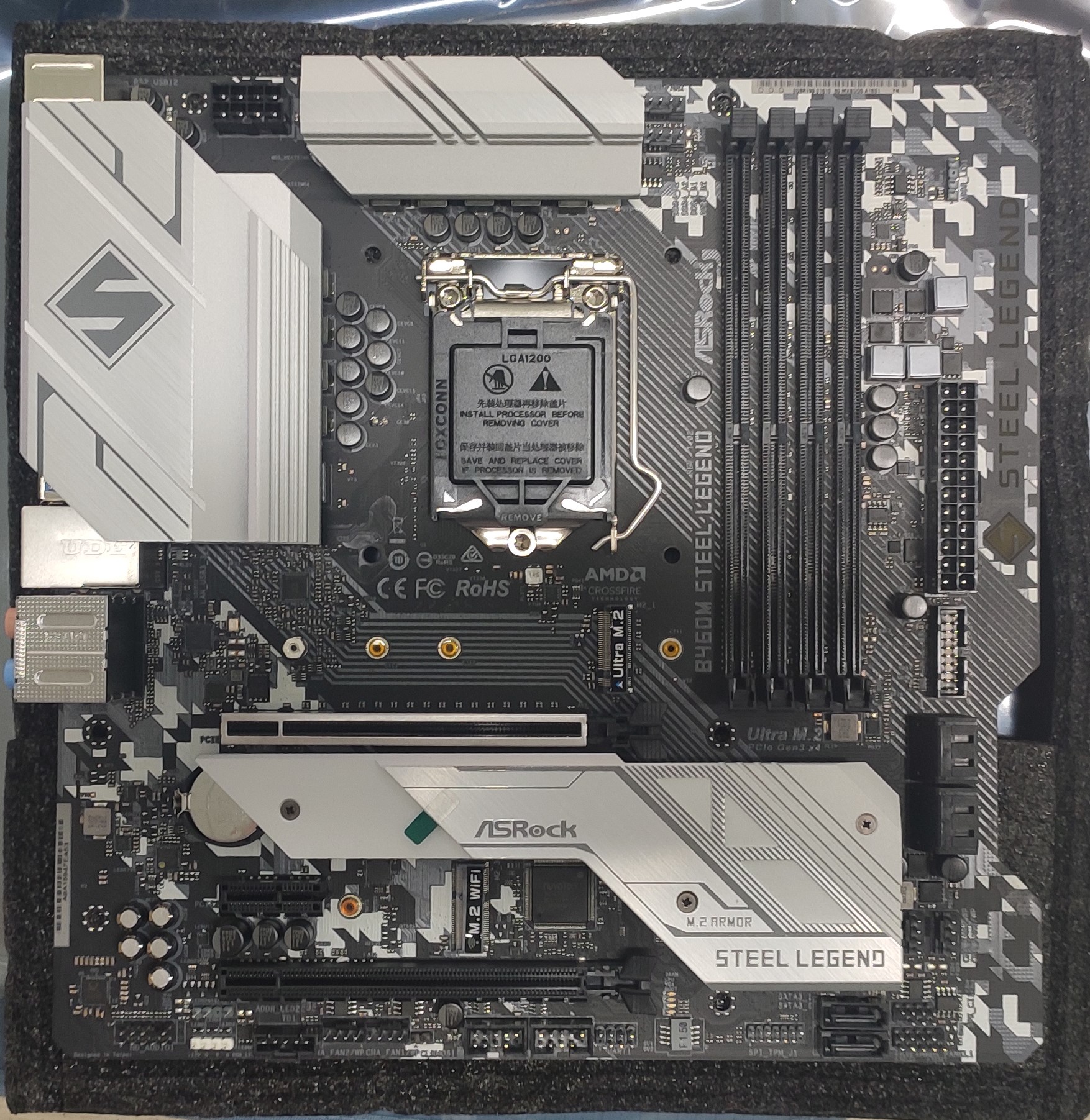

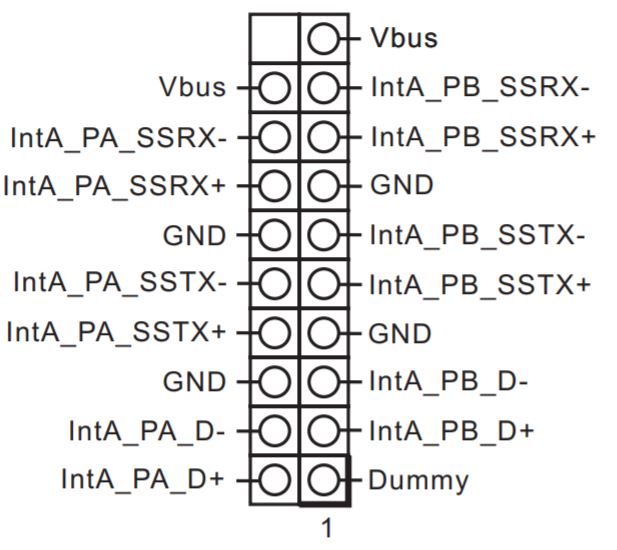

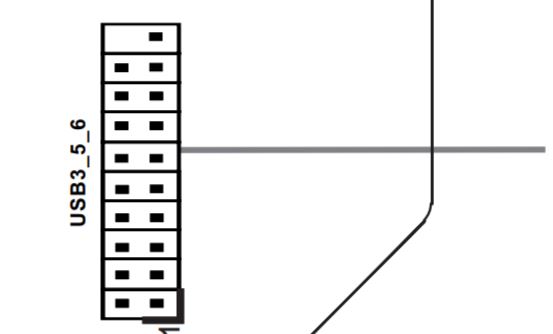

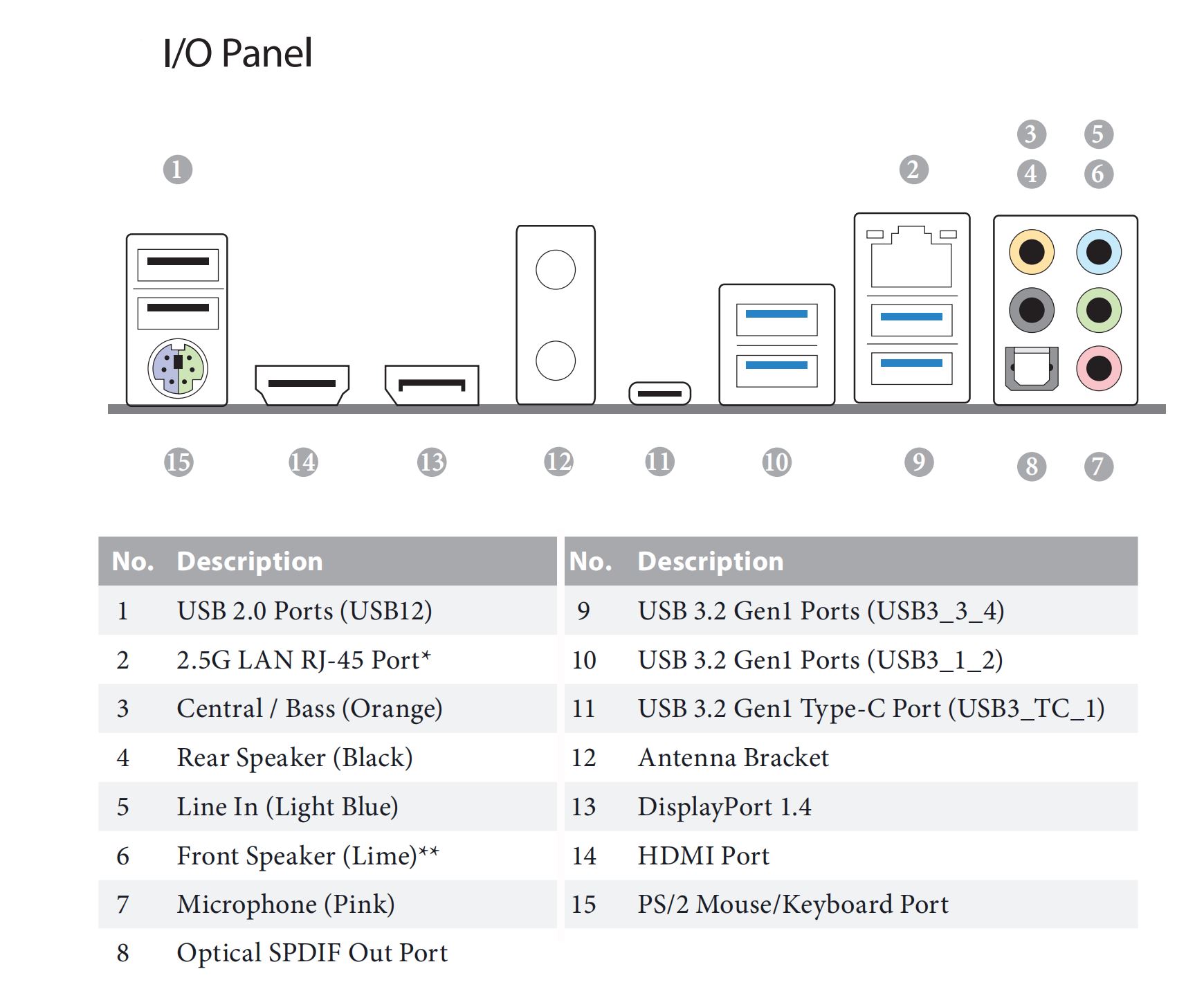

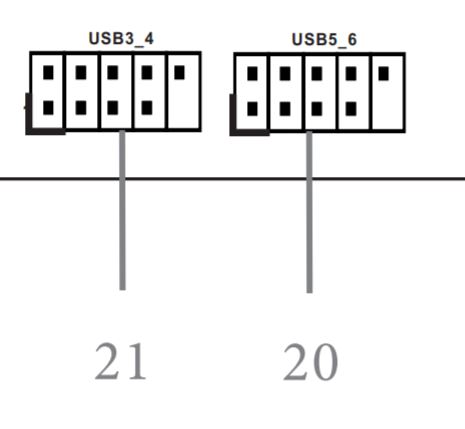

B460M Steel Legend

B460M Steel Legend.pdf
4.17MB
1.60B-UHD-BlueRay.zip
8.81MB
L1.61 C A M.zip
8.78MB

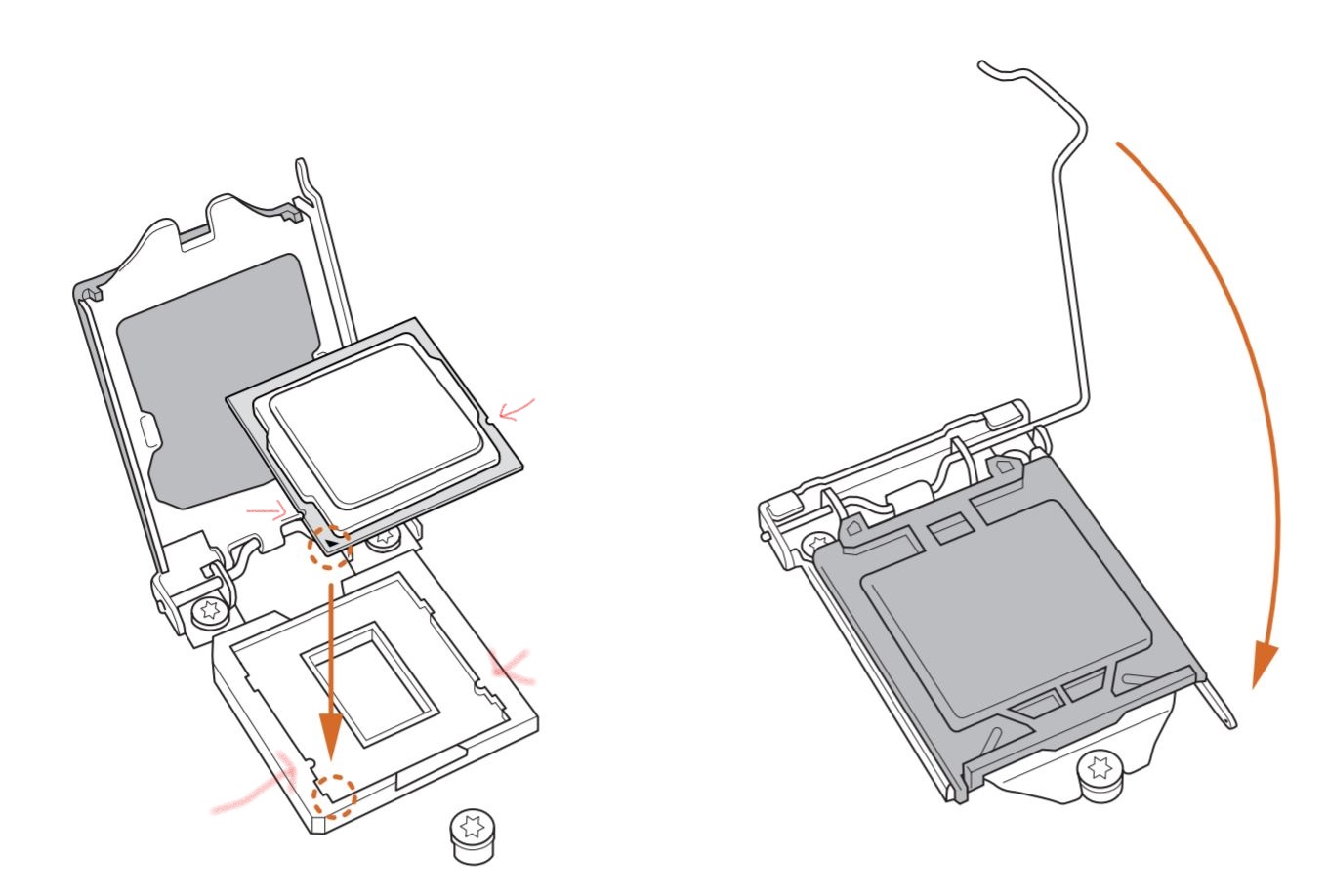

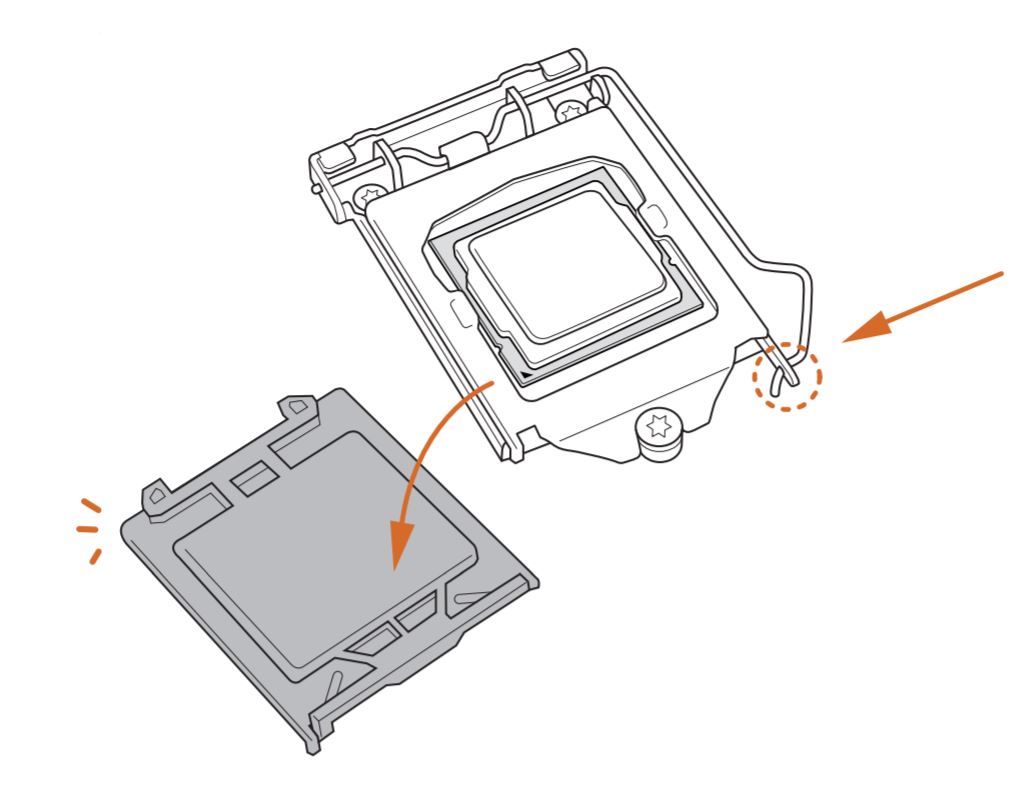

CPU 장착

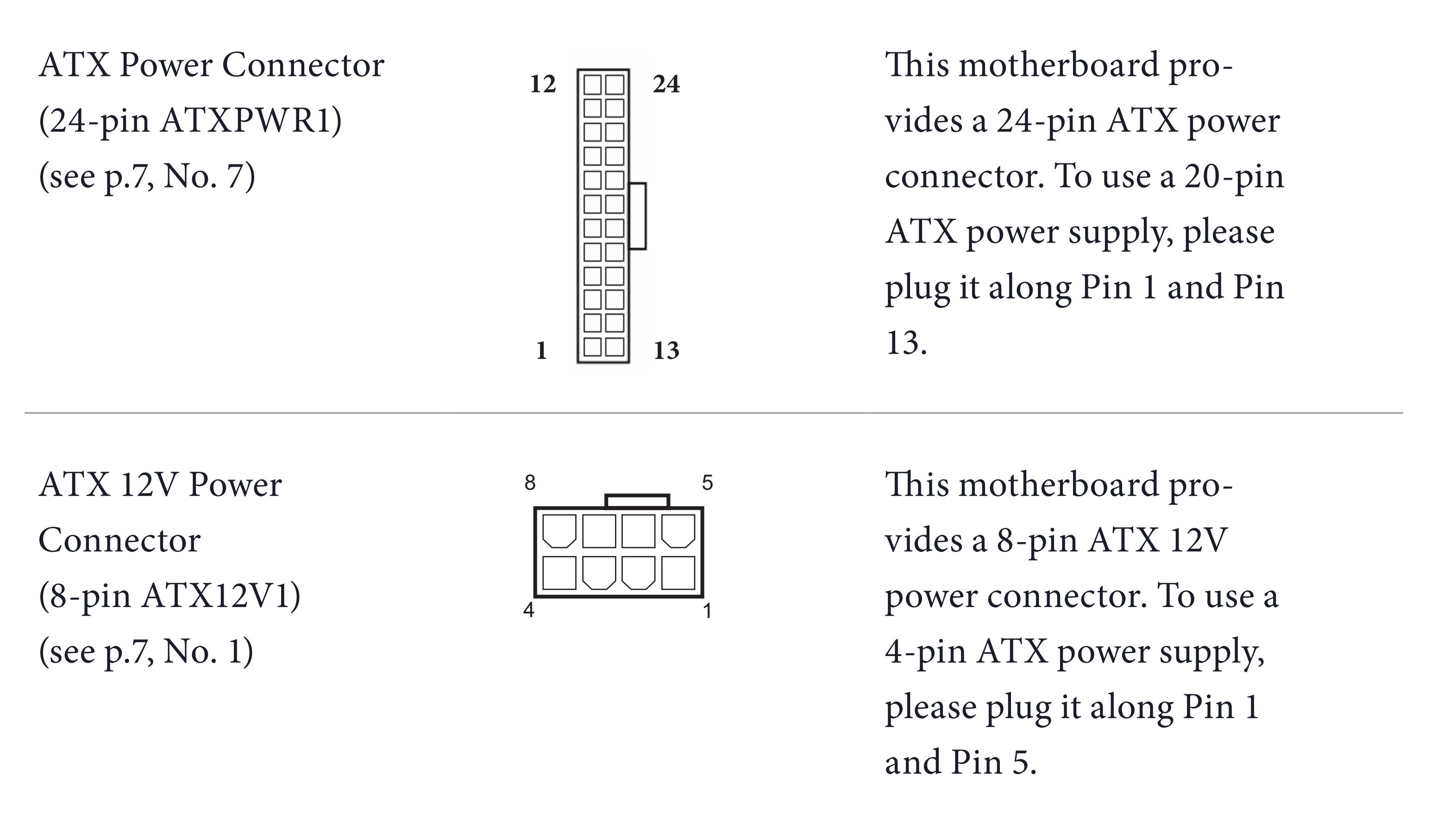

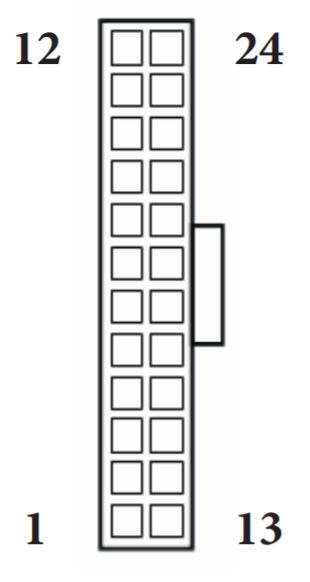

매인보드 전원 연결

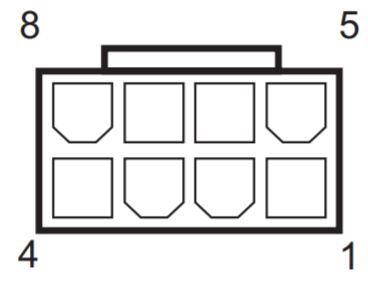

CPU 12V 전원

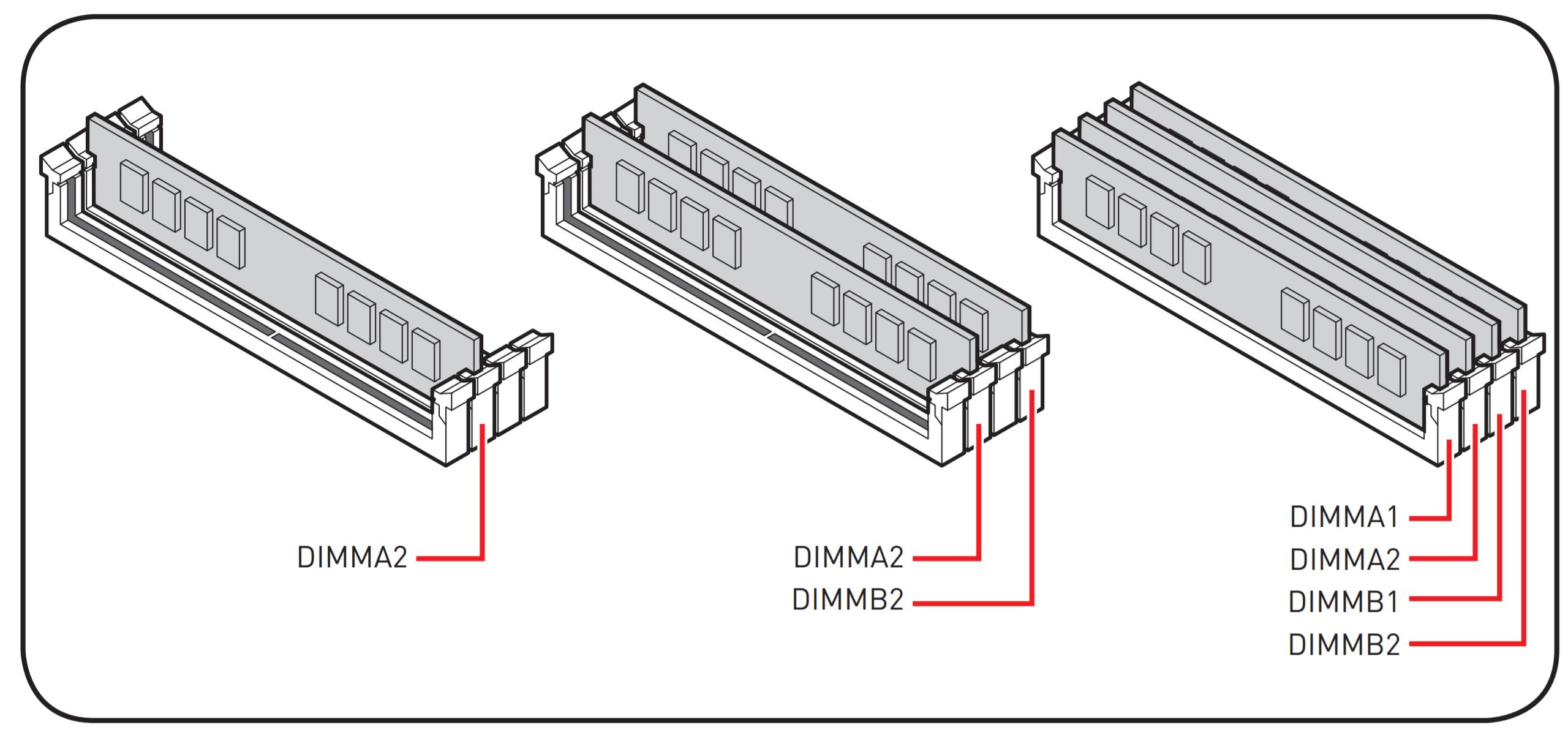

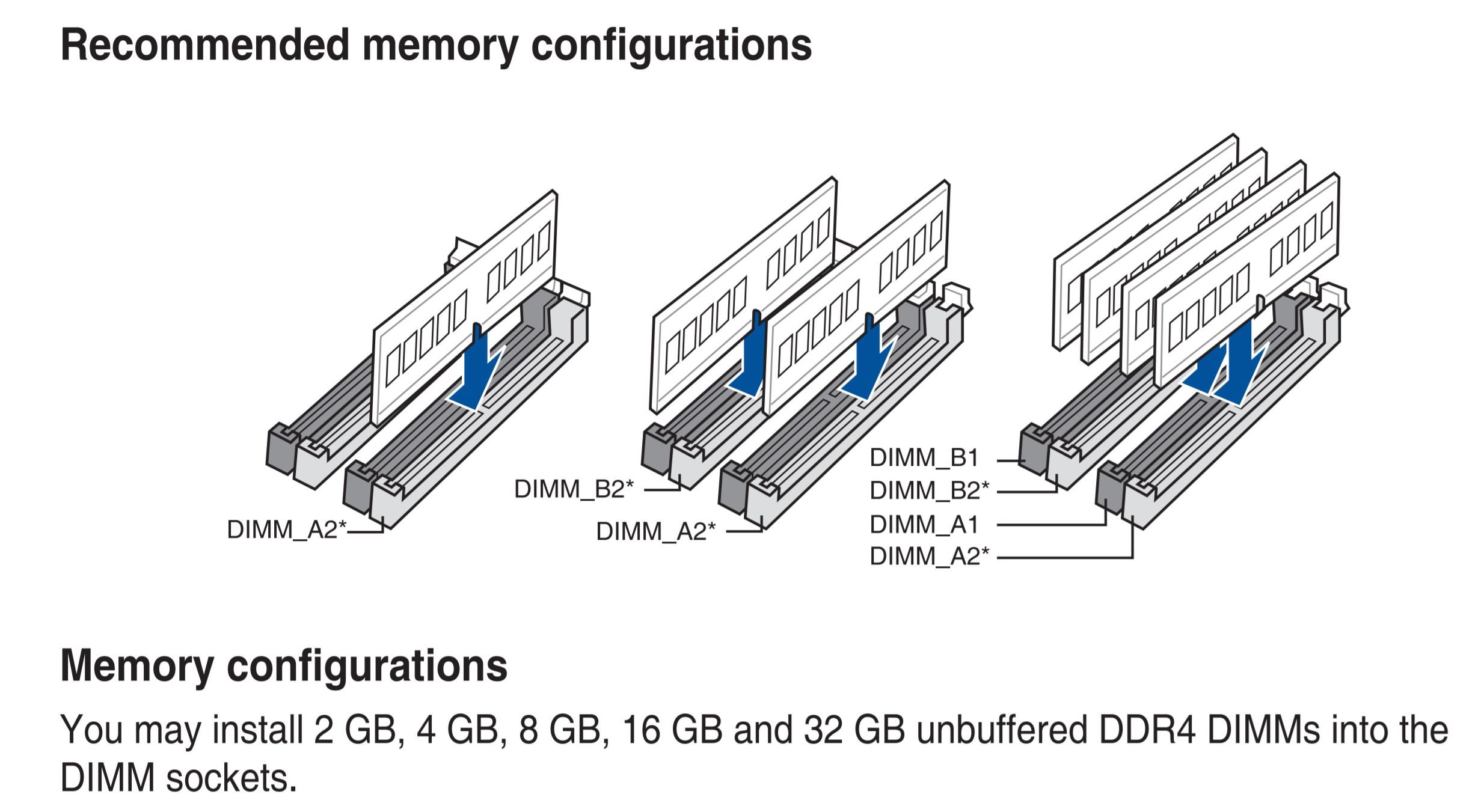

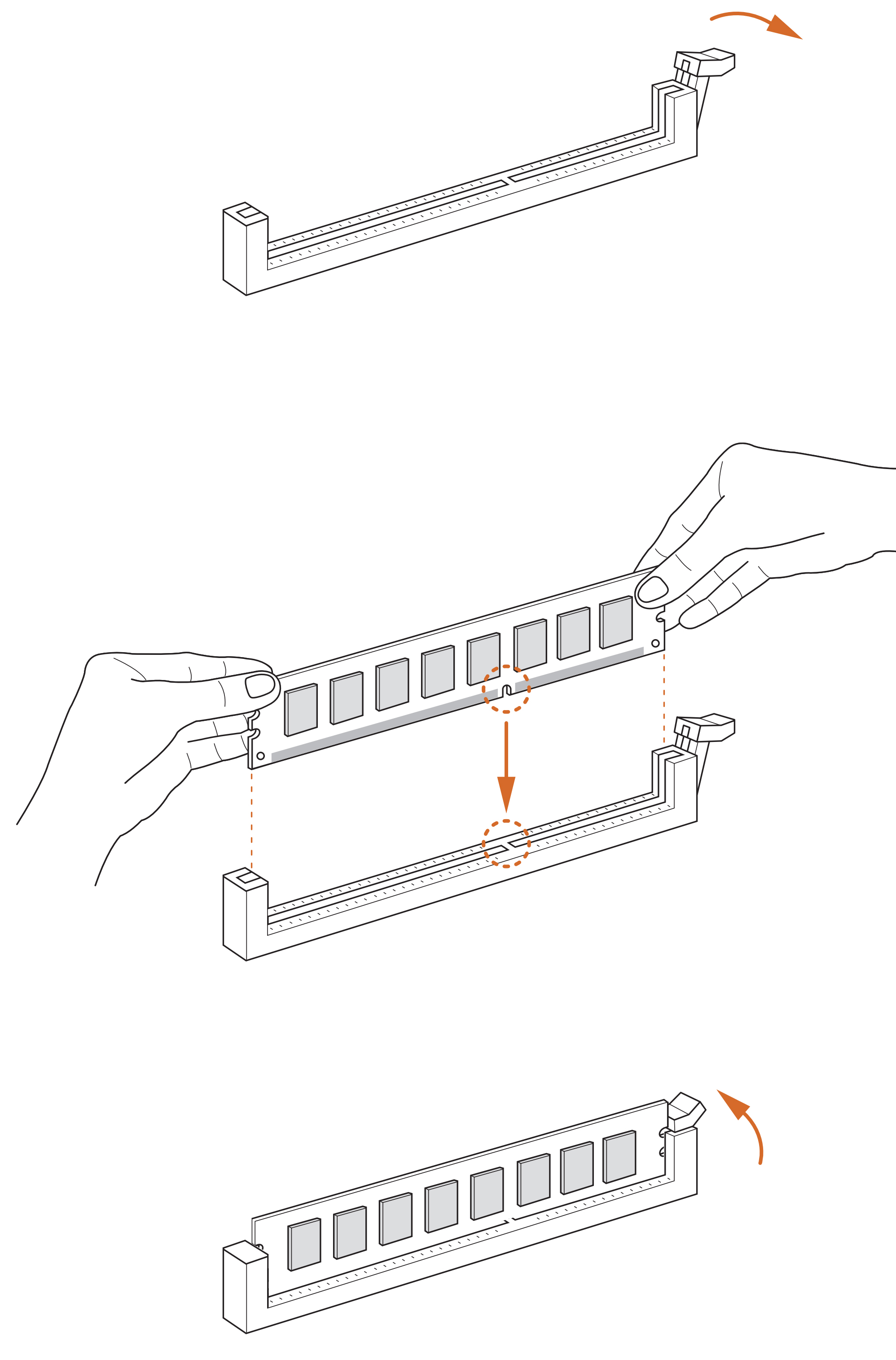

MEMORY 장착

시스템 패널

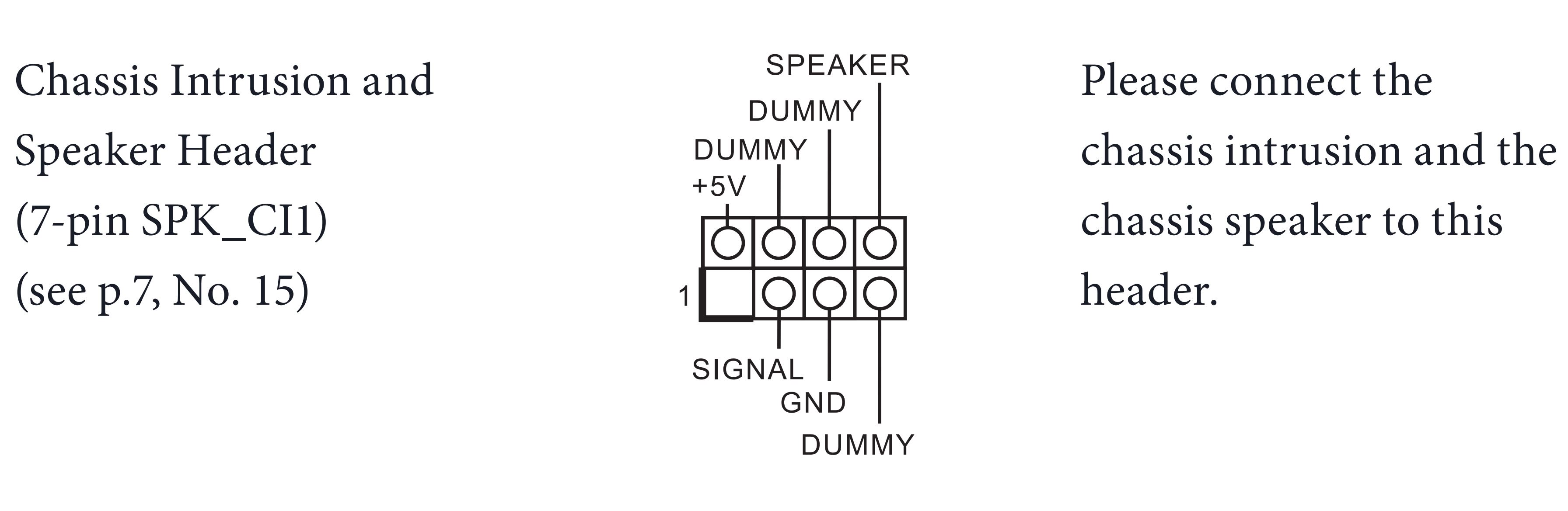

시그널 스피커 연결

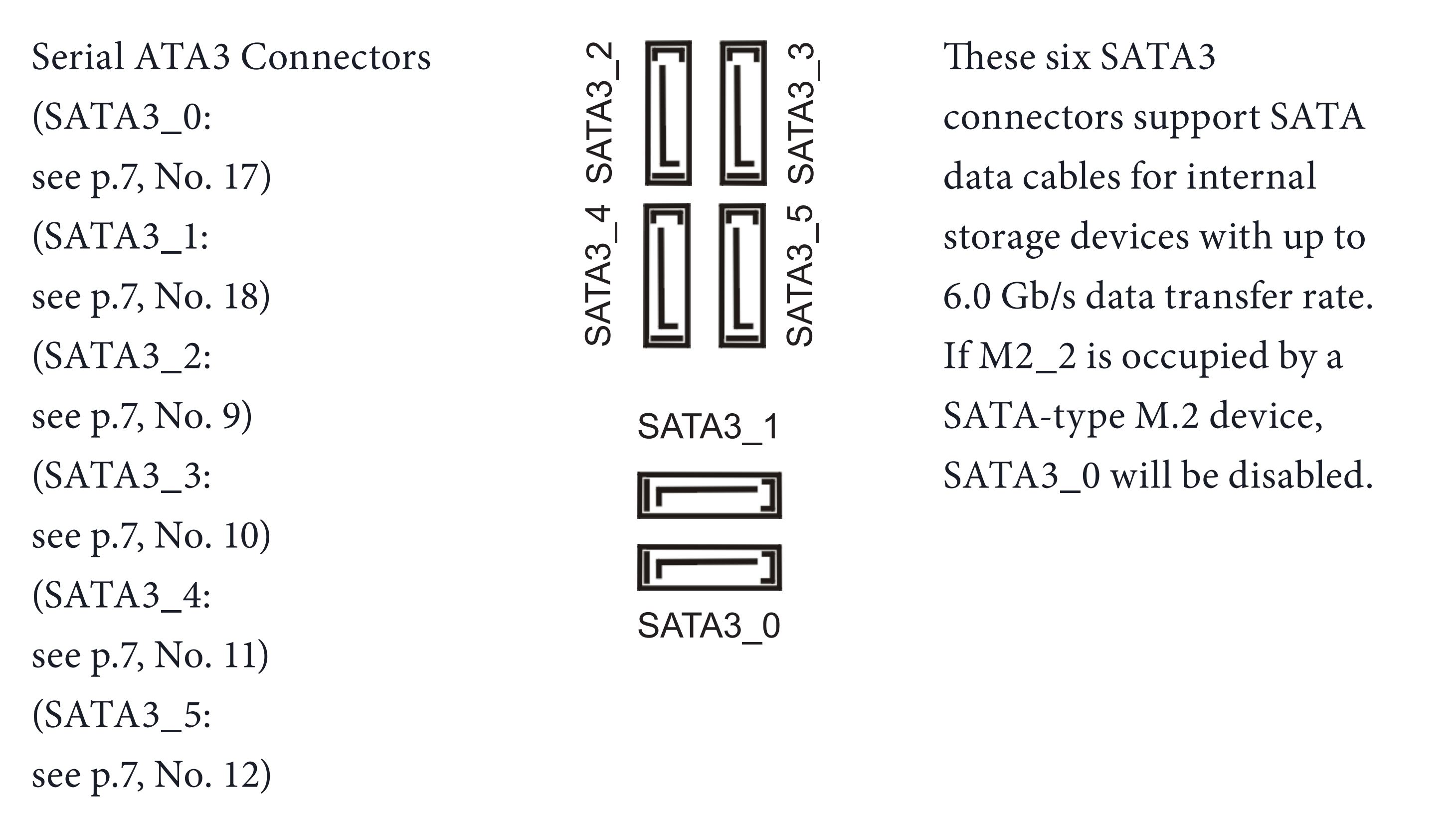

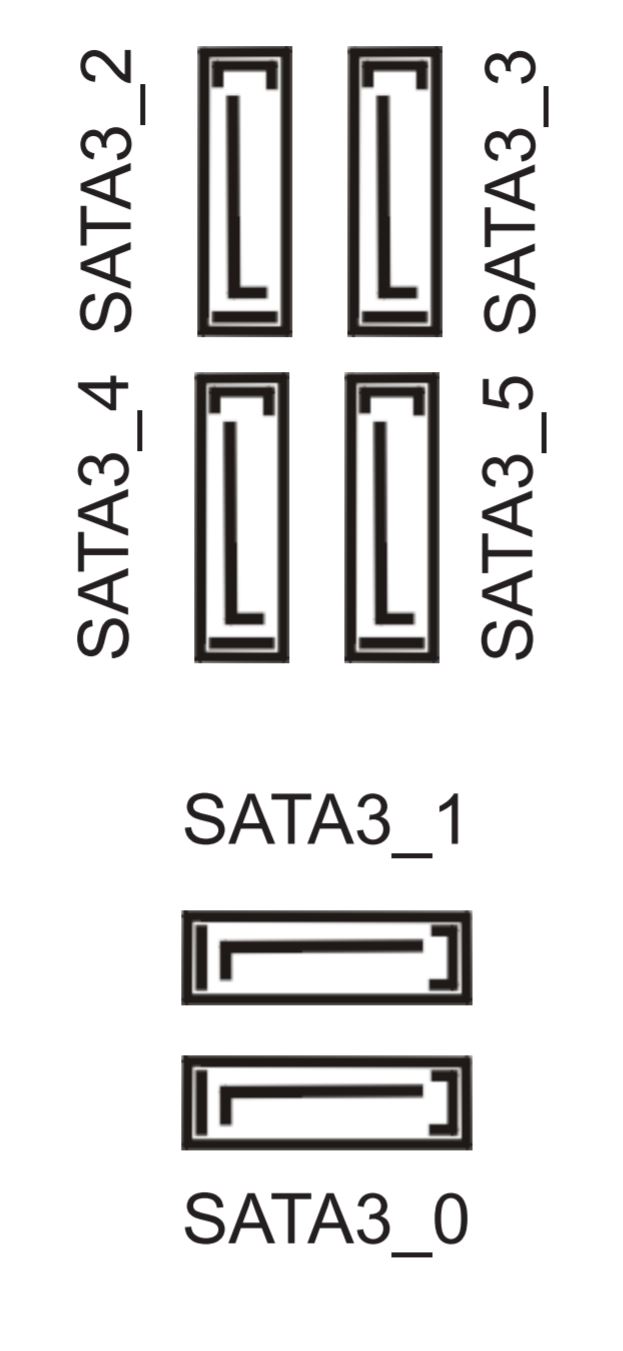

사타포트 연결

ASRock  B460M 스틸레전드 루시퍼 K2 방열판 장착

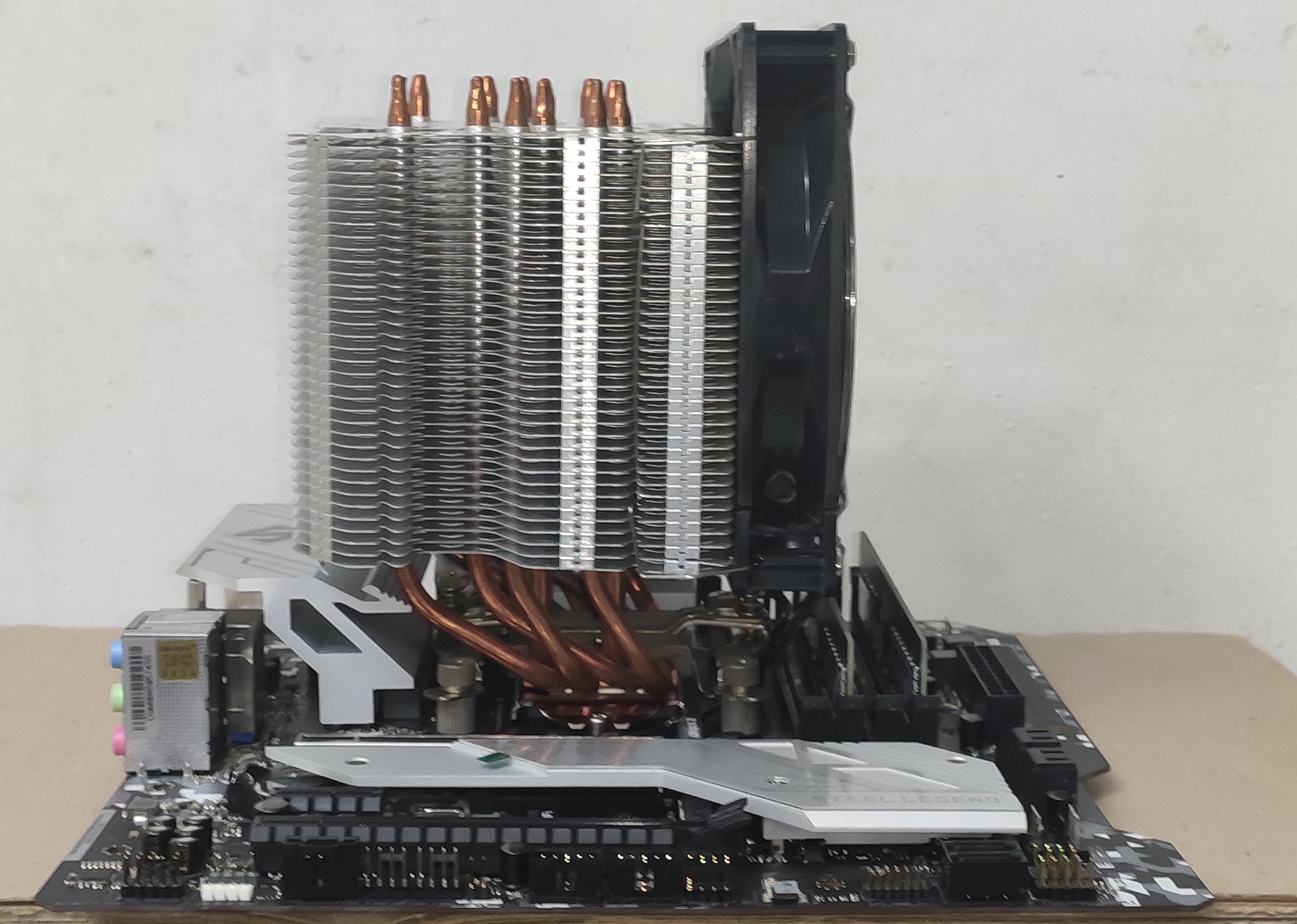

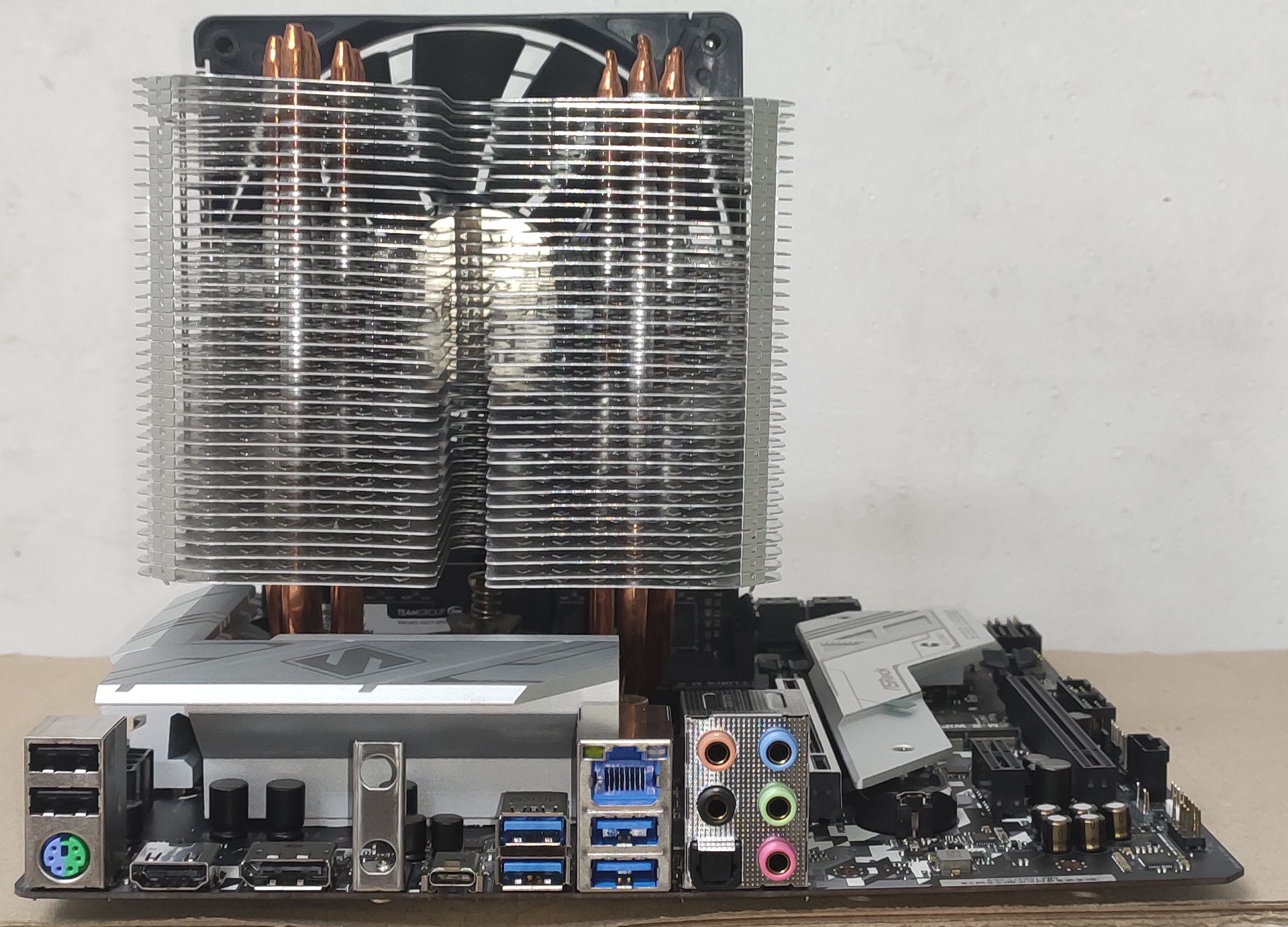

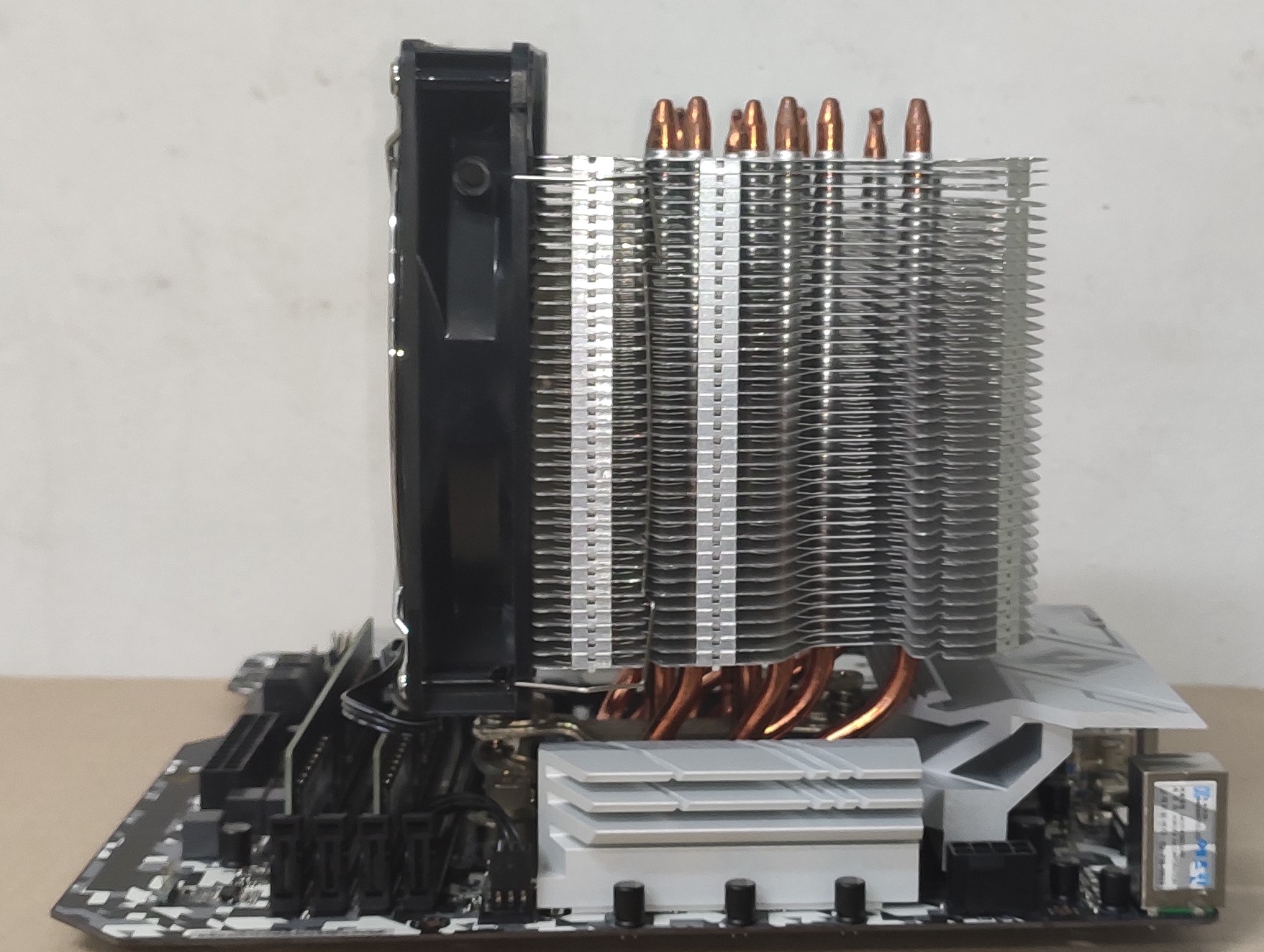

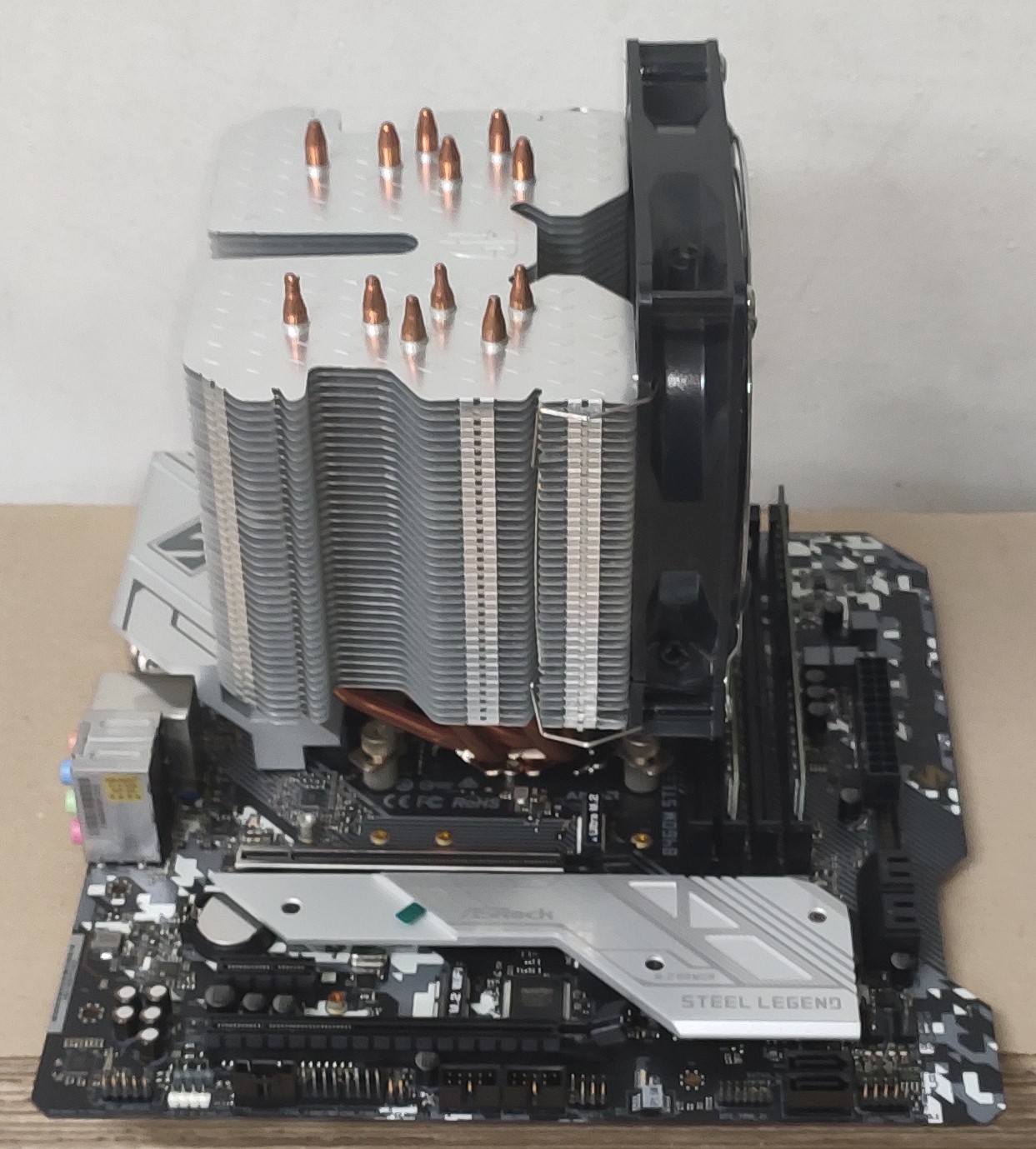

1. 루시퍼 K2 쿨러 장착

    (ARCTIC MX-4 Thermal Compound  사용)



애즈윈에서 보드 자체 방열판 때문에 거대한 CPU 쿨러는 장착이 힘들다고 답변을 받았는데...

사진과 같은 방향으로 하면 장착이 가능하다.

일반적인 장착방향과 반대이다.

일반적인 방향도 되지만 메모리를 완전히 덮어 버린다.

참고로 보드 방열판의 높이는 33mm

보드에 있는 방열판은 높이도 중요하지만

CPU 쪽으로 기울어져 있는 부분이 쿨러에 간섭을 일으킨다.

비디오 카드 장착시 방열판과 근접하지만 10mm 정도 공간은 남는다.

비디오 카드 뺄때 걸림쇠를 젖히기가 힘들다.

현재는 쿨링팬을 제거하고 사용중이다.

10400CPU가 BFB 125W 설정해도 온도가 올라가지 않아

의외로 125W 해제하면  팬 없이 사용해도 문제가 없다.

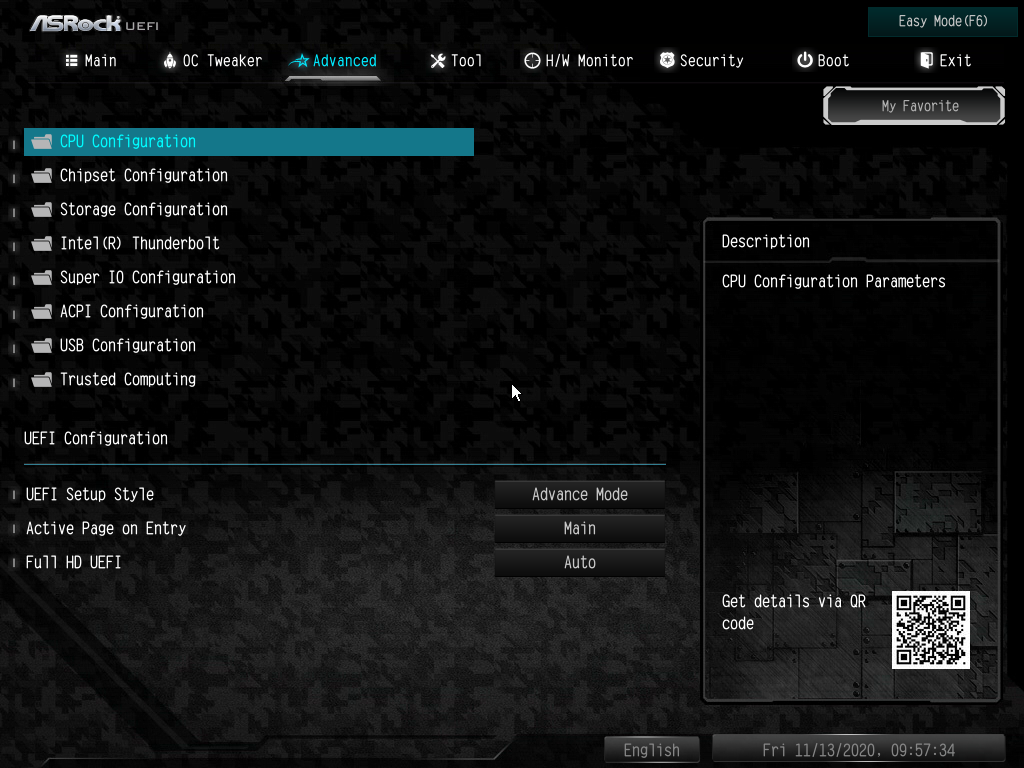

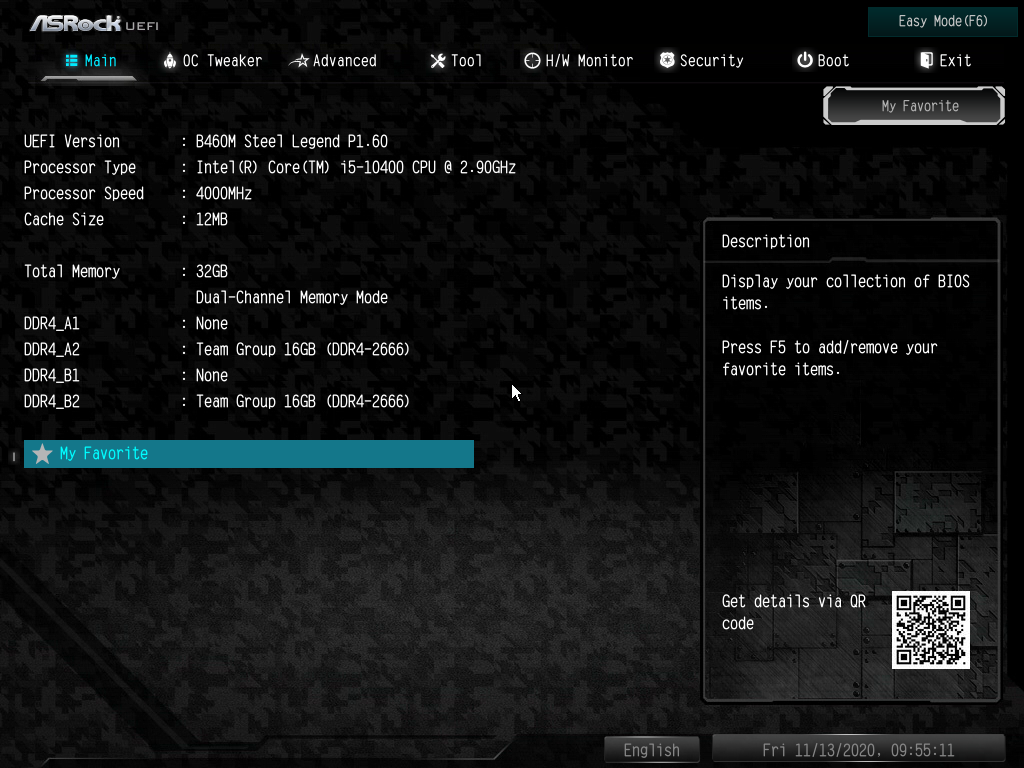

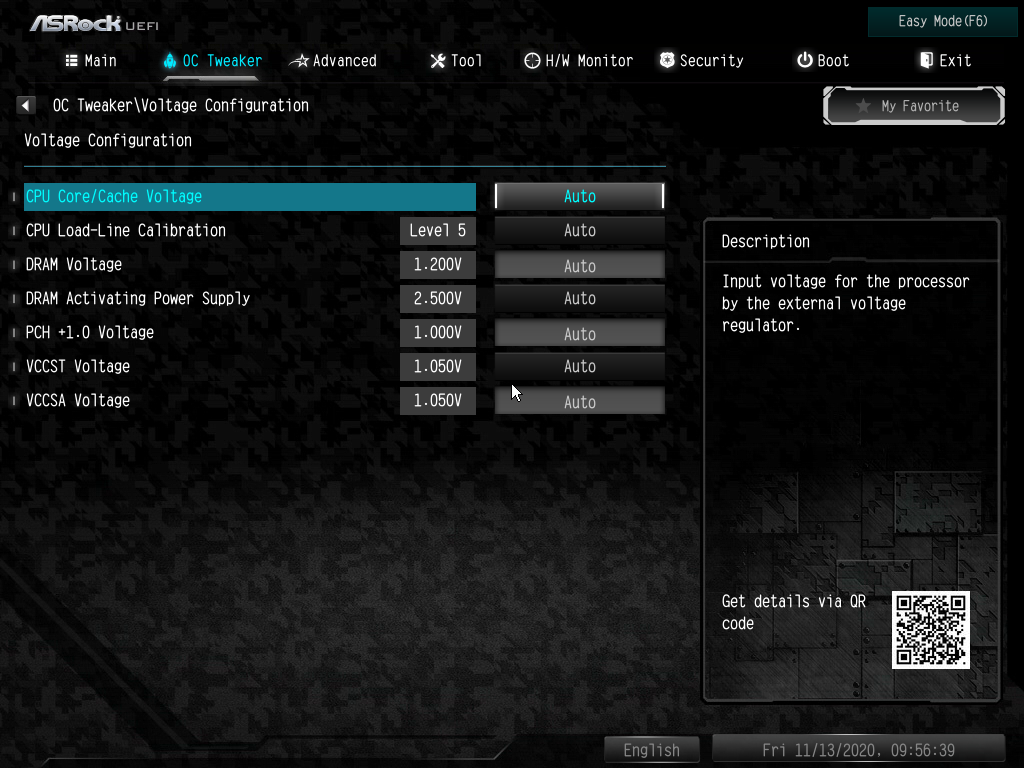

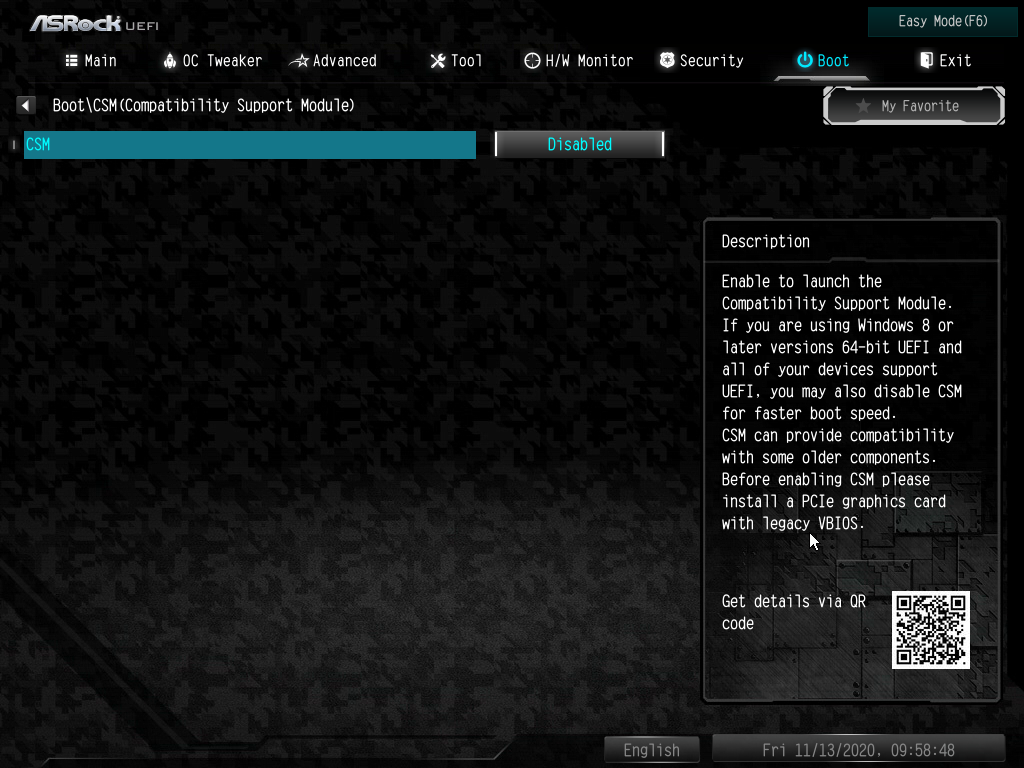

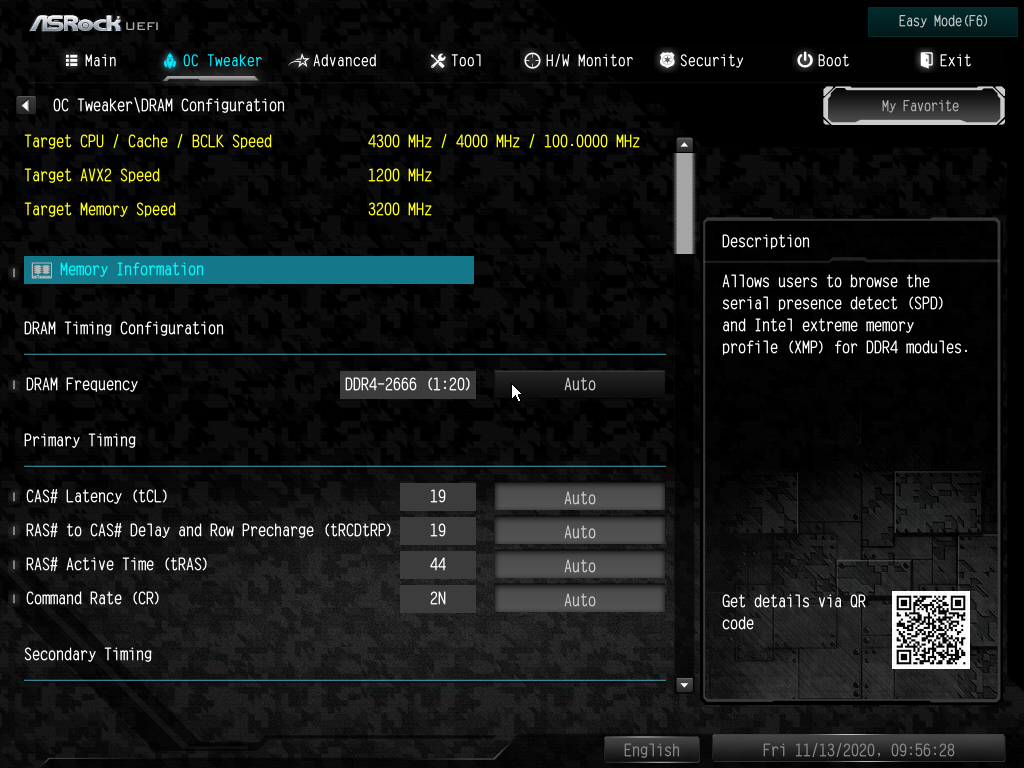

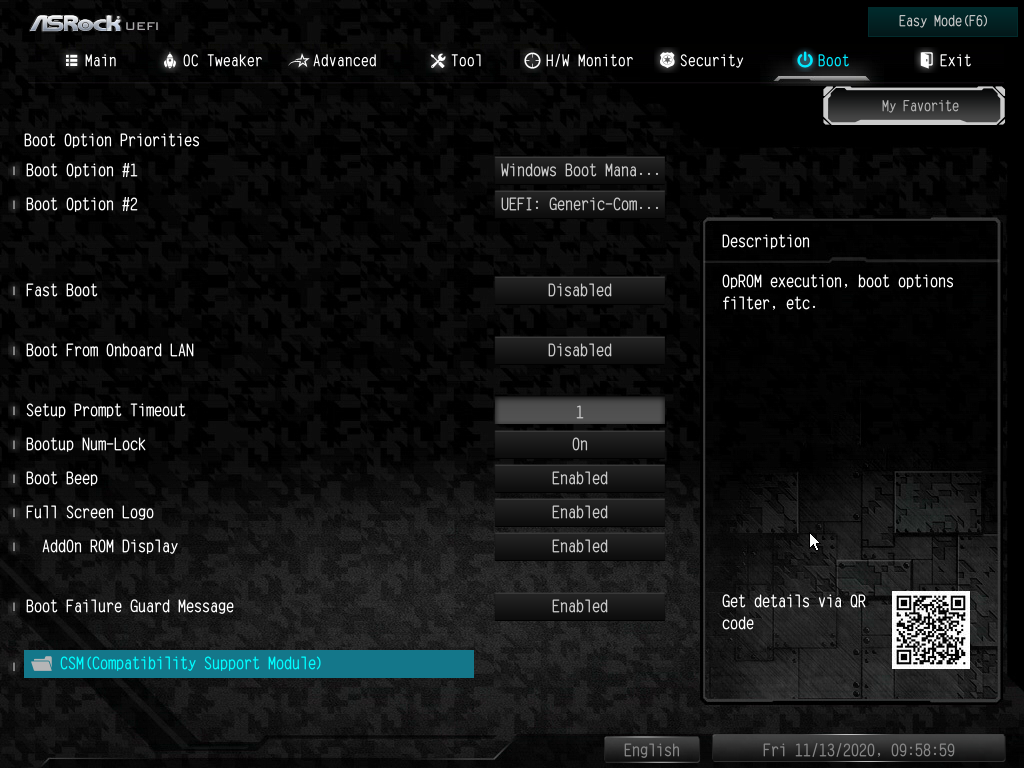

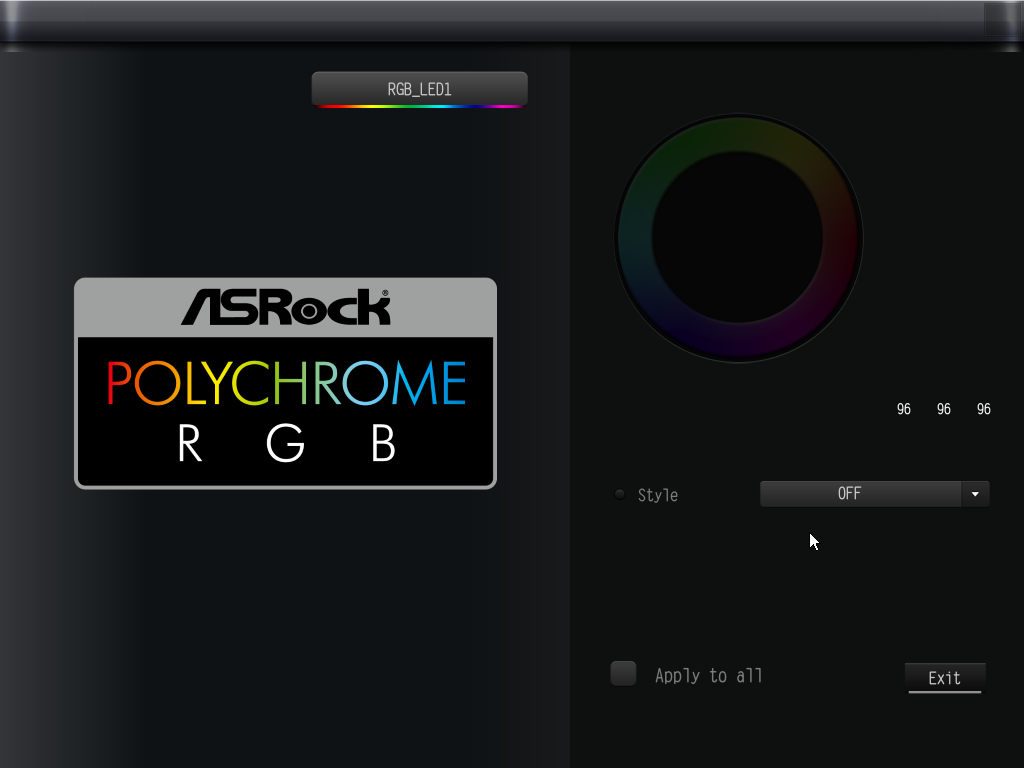

바이오스 설정

참조

www.ocinside.de/review/mainboard_asrock_b460_steel_legend/4/



ASRock B460 Steel Legend Motherboard Review BIOS and Overclocking

1. ASRock B460 Steel Legend Motherboard Review2. The technical data and benchmark results3. Layout, Design and Features4. BIOS and Overclocking5. PC power consumption6. Result and general impression BIOS and Overclocking … Get fast to the right UEFI sett

www.ocinside.de



BFB  125W 설정

=> 10400에서  올코어 CPU 클럭이 4GHz 까지 향상되고 거의 고정 출력 된다.

      인텔 CPU 답지 않게 온도도 매우 착하다.

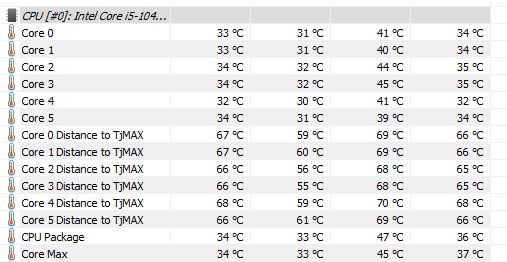

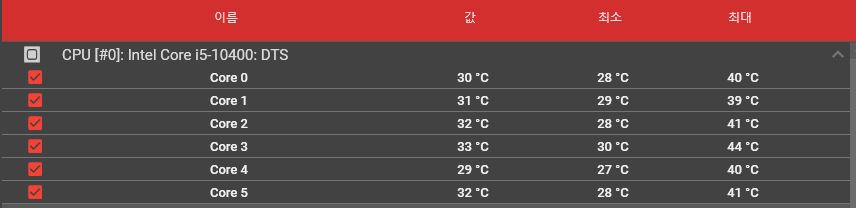

      루시퍼 쿨러라서 그런가 팬 연결 안되어 있어도 35~40도정도 유지해줌



이보드에서 성능 향상에 가장 큰 기여를 하는 셋팅이다.

나머지는 그냥 디폴트값으로 사용해도 차이는 없다.





아래의 다른 셋팅은 이변화에 비하면 뭐가 변한건지 알수가 없을 정도이다.

나머지는 그냥 디폴트로 사용해도 된다.

Boot Performance Mode   Turbo Performance

                                          NONE TURBO  MAX Performance  사용

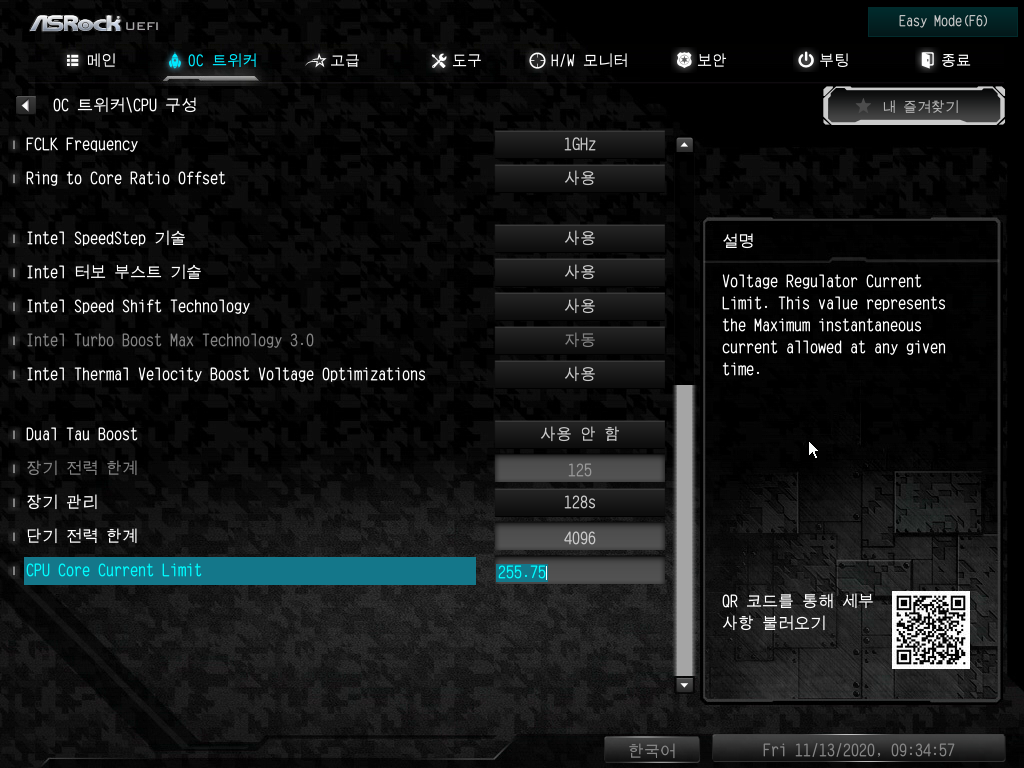

FCLK Frequency               400/800/1Ghz   ( 차이를 잘모르겠다. )

                                     그냥 디폴트값인 800 사용

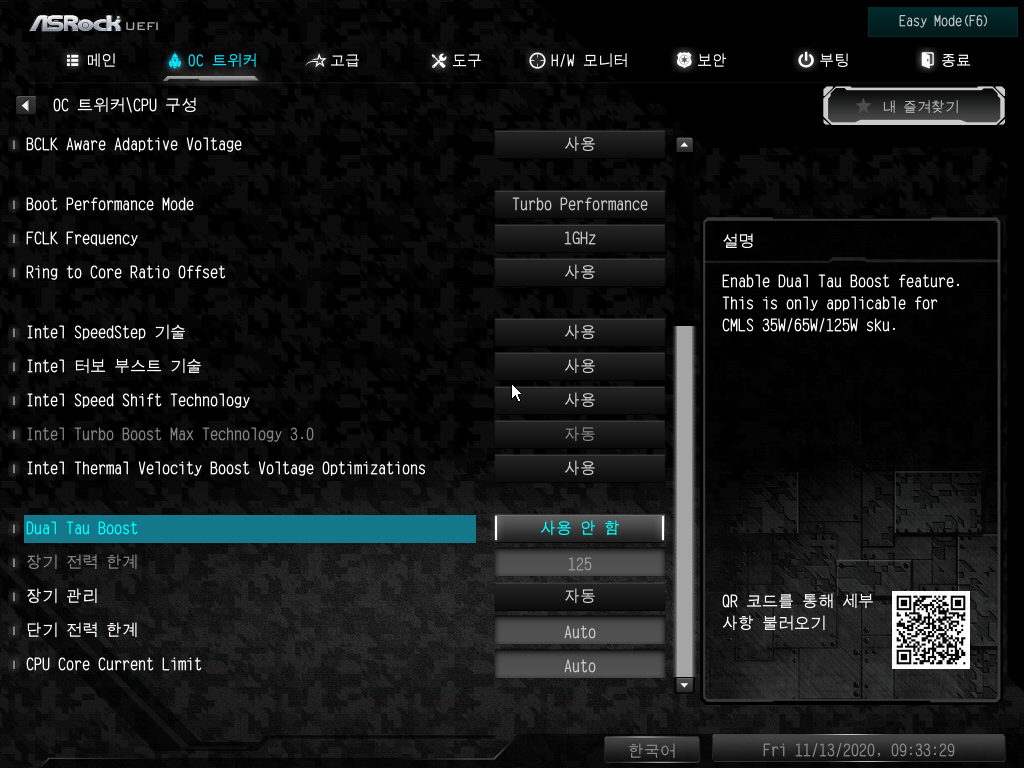

DUAL TAU BOOST 가 사용안함으로 설정 되어 있는데 사용함(Enable)로 변경하고

모든 셋팅을 최고로 했을때 성능 향상이 전혀 없다.

사용안함( Disable )이 수치상 더 좋아 보이기는 하지만 실성능상 차이는 없다.

BCLK SPREAD SPECTRUM     AUTO => 0.50 ( 최대값으로 변경 )

                                 변경해 봤는데 별다른 변화는 못낌. (사실 설정을 맞게 했는지도 잘 모르겠음)

참조www.anandtech.com/show/2500/20





ASUS Striker II Extreme: Mucho Bang, Mucho Bucks

NVIDIA introduced the 790i product line just a few short weeks ago and ASUS is one of the first on the scene with their product offering. ASUS is taking a distinct twist on things, this time with their brand new 790i Ultra board, the ASUS Striker II Extrem

www.anandtech.com

AVX2 Ratio Offset   31 ( 오류나오는 경우 있다고 함 )

그냥  AUTO 권장

참조 quasarzone.com/bbs/qn_hardware/views/399152





인텔 CPU가 스펙 TDP보다 훨씬 많은 전력을 소비하는 이유 > 하드웨어 뉴스 | 퀘이사존



quasarzone.com



DUAL TAU BOOST  Enable 설정하고 모든 셋팅을 최고로 했을때

DUAL TAU BOOST  Disable 설정

사용안함( Disable )이 수치상 더 좋아 보이기는 하지만 실제 성능에서 차이는 없다.



CPU C States Support     Enable

* USB 장치가 불안전하게 작동하는 현상이 있으면 Disable 시킨다. *

문제점=============================================

그래픽카드 두개 장착시 나타나는 문제점

B460m PRO4  ,B460m 스틸레전드 공통 현상

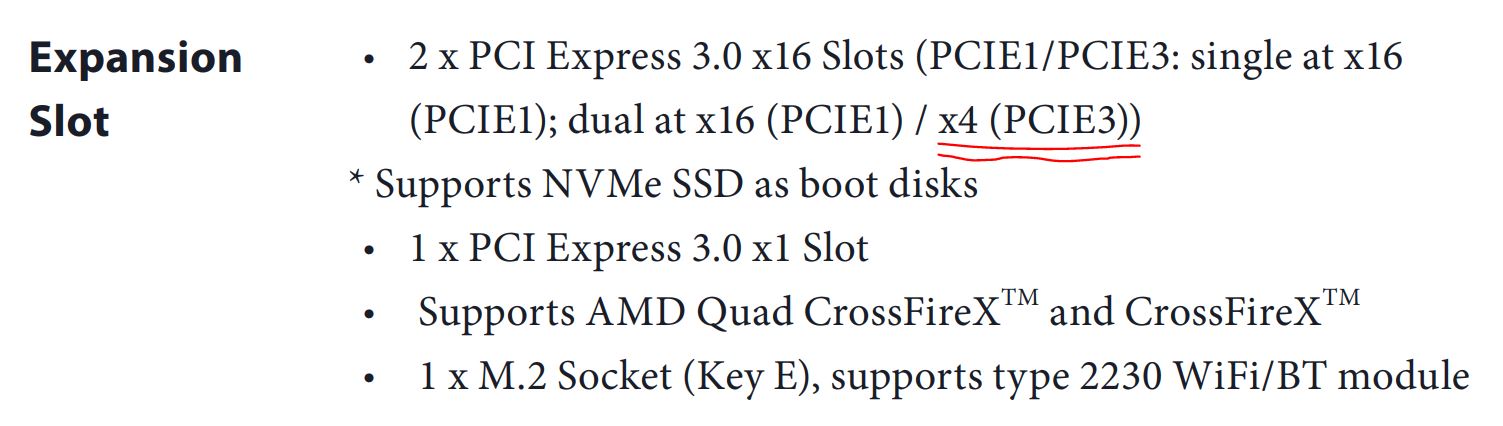

아래쪽 슬롯은 4배속으로 작동.

칩셋을 통해 우회연결되는 슬롯으로 예상된다.

보통은 pcie*4배속 슬롯이 필요한 확장카드를 꼽는데 사용하기위한 역할이 주가 된다고 볼수도 있다.

그러나 추가로 vga를 장착해도 작동을 해야 한다.



================================

i5 10400

칼라플 1000와트 파워

팀그룹  램 32기가

B460m PRO4  ,

B460m 스틸레전드

SSD 512



테스트한 그래픽 카드============

gtx 750 ( 유전원 )    모니터4대 연결 가능   HDMI*2   DVI-i  DVI_D

gtx 750TI  (무전원)    모니터3대 연결 가능   HDMI   DVI_i   D-SUB

GTX 760  (유전원)      모니터 3대 연결 가능  HDMI  DVI_D    DP

Ht5450 (Ati 무전원)    모니터 3대 연결 가능   HDMI    D-SUB     DVI_D





이중 유전원 그래픽 카드만 사용이 가능 하다.

무전원 그래픽카드를 사용하면 단독으로 사용시에는 연결하는대로 화면이 나왔는데..

다른그래픽카드와 혼용하면 화면이 안나온다.

현재 GTX750 (유전원) GTX760(유전원) 두개와 보드 내장형을 같이 구성해서 사용중이다.

같은 모니터라도 750 일부포트에서는 화면이 나오고 760 일부 포트에서는 화면이 안나오는 현상이 발생을 한다.

그래서 내장형VGA까지 총동원해서 모니터 6개 연결해서 겨우 사용중임.



최신그래픽카드를 사용하지 않아서 발생하는 호환성 문제인지는 확실치 않지만

애즈락의 B460 보드들에서는 구형 그래픽 카드 사용시 이런 문제가 발생을 한다.

단독으로 사용시에는 전혀 문제가 없다.

모니터도 구형이고 그래픽카드도 구형이라서 보드업체와도 상담이 어렵다.

그냥 구형이라서 그러려니 생각하고 사용중임.

어쨋든 6대 정상 연결해서 사용중 이기는 하다.



이전 사용하던 3세대 애즈락 H77M 보드나 H77 MVP PRO4  보드에서는

위 구성으로 어떻게 혼용하던지 아무런 문제없이 사용했다.

그대로 그래픽카드와 모니터를 옮겼을뿐인데 이런 호환성문제(?)가 발생을 했음.
