ECS H110M4-C3V 매인보드 (LGA1151)

ECS  H110M4-C3V   매인보드  (LGA1151)

6세대 7세대 CPU 지원  (2018년 바이오스로 업데이트 해야함)



바이오스가 오래된 구버전일경우

2017년 버전으로 먼저 업데이트후 2018년 버전으로 업데이트 해야함



https://december.tistory.com/1632

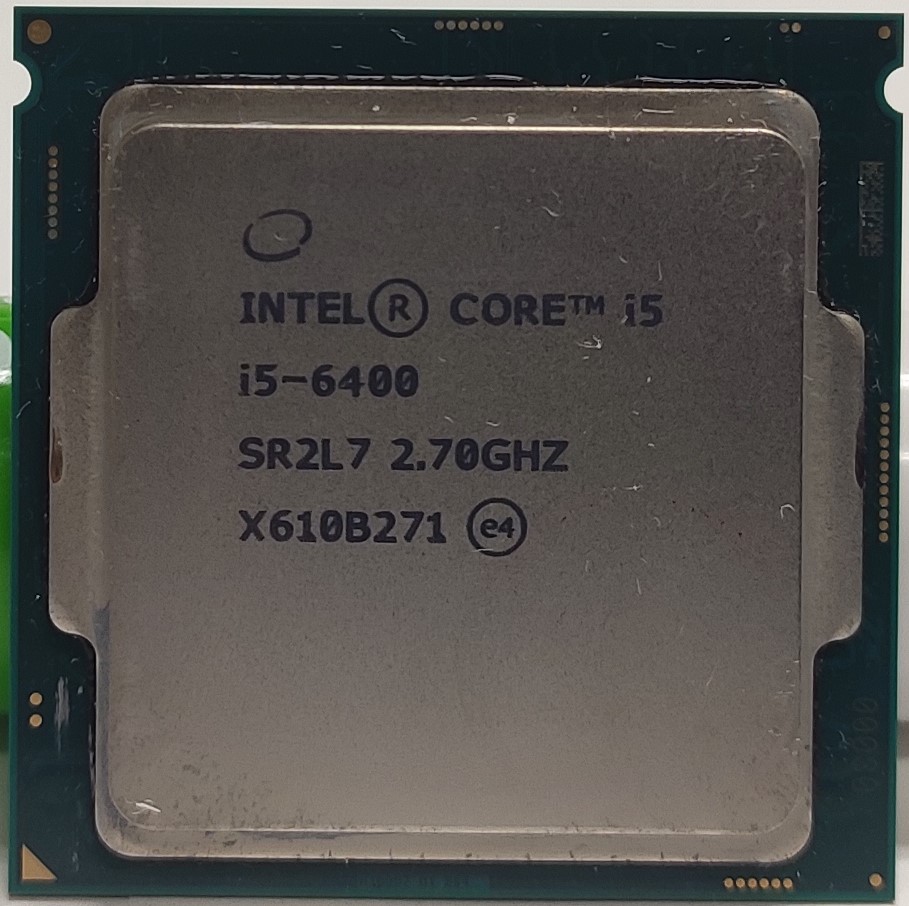

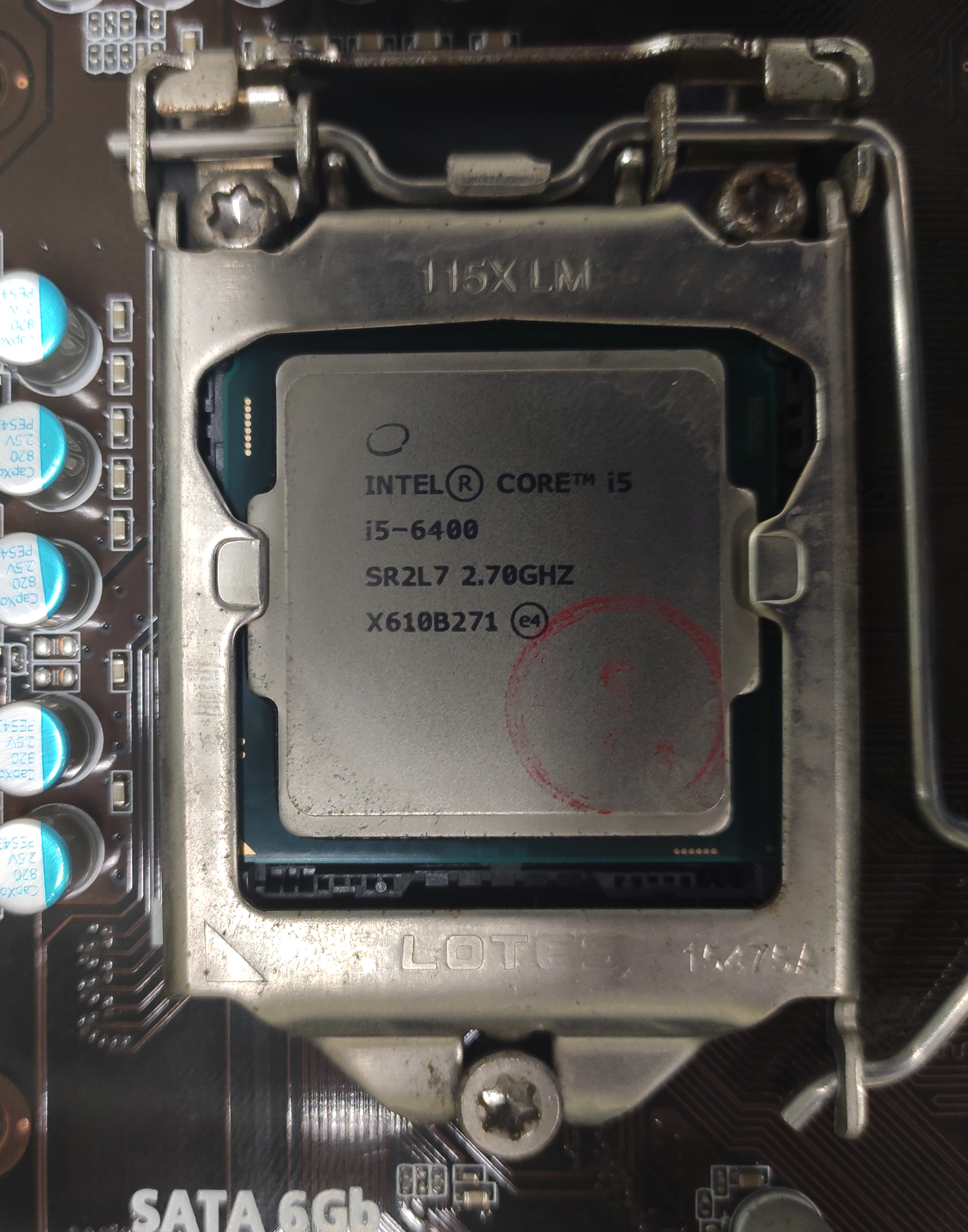

I5 6400 ECS H110M4-C3V 매인보드(LGA1151)에 Windows11 설치하기

windows 11 설치하기



https://www.ecs.com.tw/kr/Product/Motherboard/H110M4-C3V/download

ECS Global

H110M4-C3D_C3V_manual_HDMI.pdf

다운로드

H110M4-C3D_C3V_manual_HDMI.pdf

20171213_W_23B9h.zip

10.71MB

20180316_W_03A6h.zip

10.72MB

ecs bios.z01

10.00MB

ecs bios.z02

10.00MB

ecs bios.zip

1.39MB

바이오스 업데이트 방법

AFUWINGUIP_E.pdf

0.47MB

 출처 - 다나와 - 상품 페이지http://prod.danawa.com/info/popup/productImageView.php?pcode=3683310

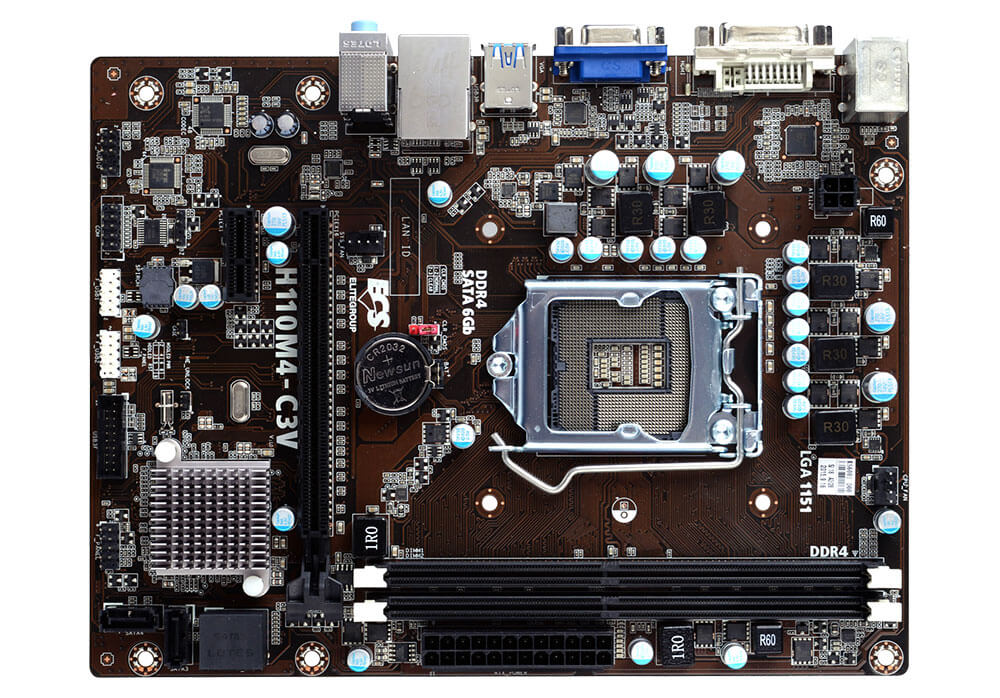

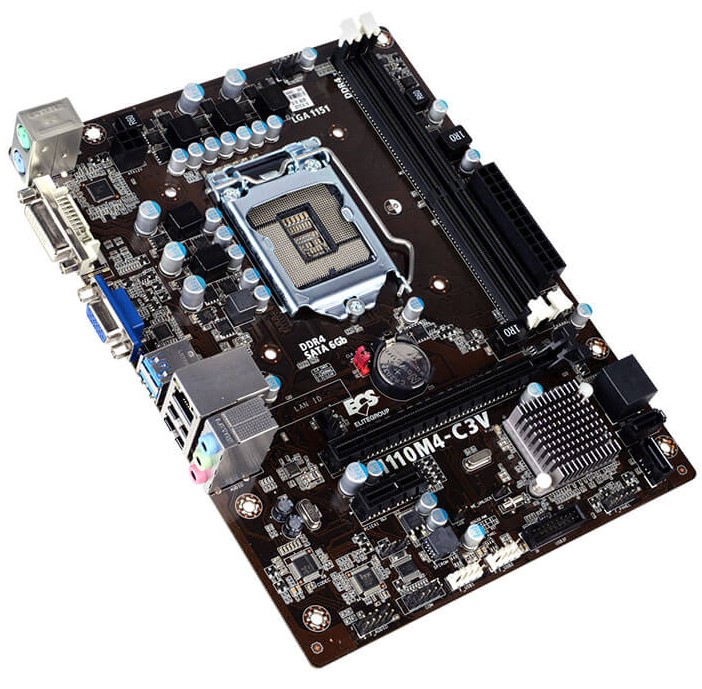

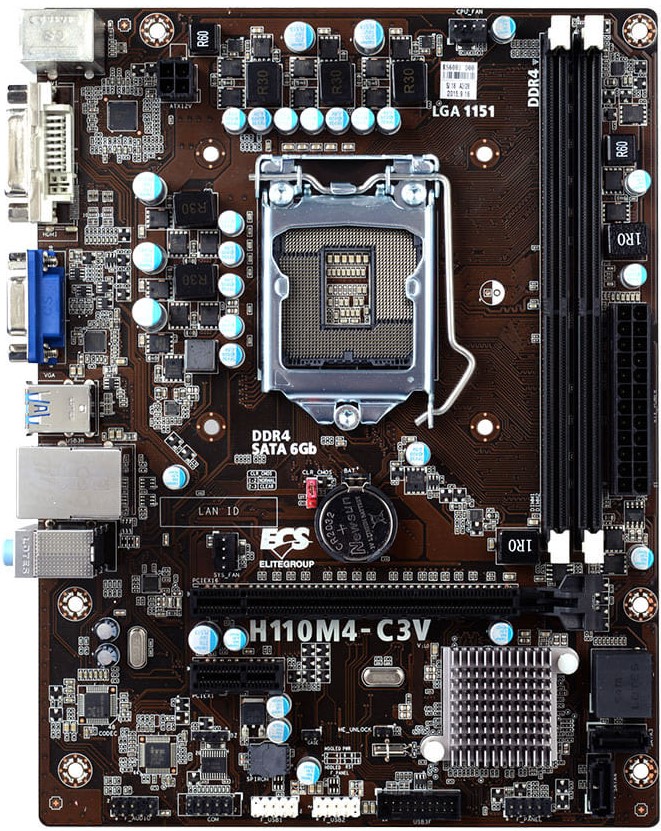

ECS DURATHON2 H110M4-C3V 코잇



ECS 홈페이지www.ecs.com.tw/kr/Product/Motherboard/H110M4-C3V/gallery

ECS Global

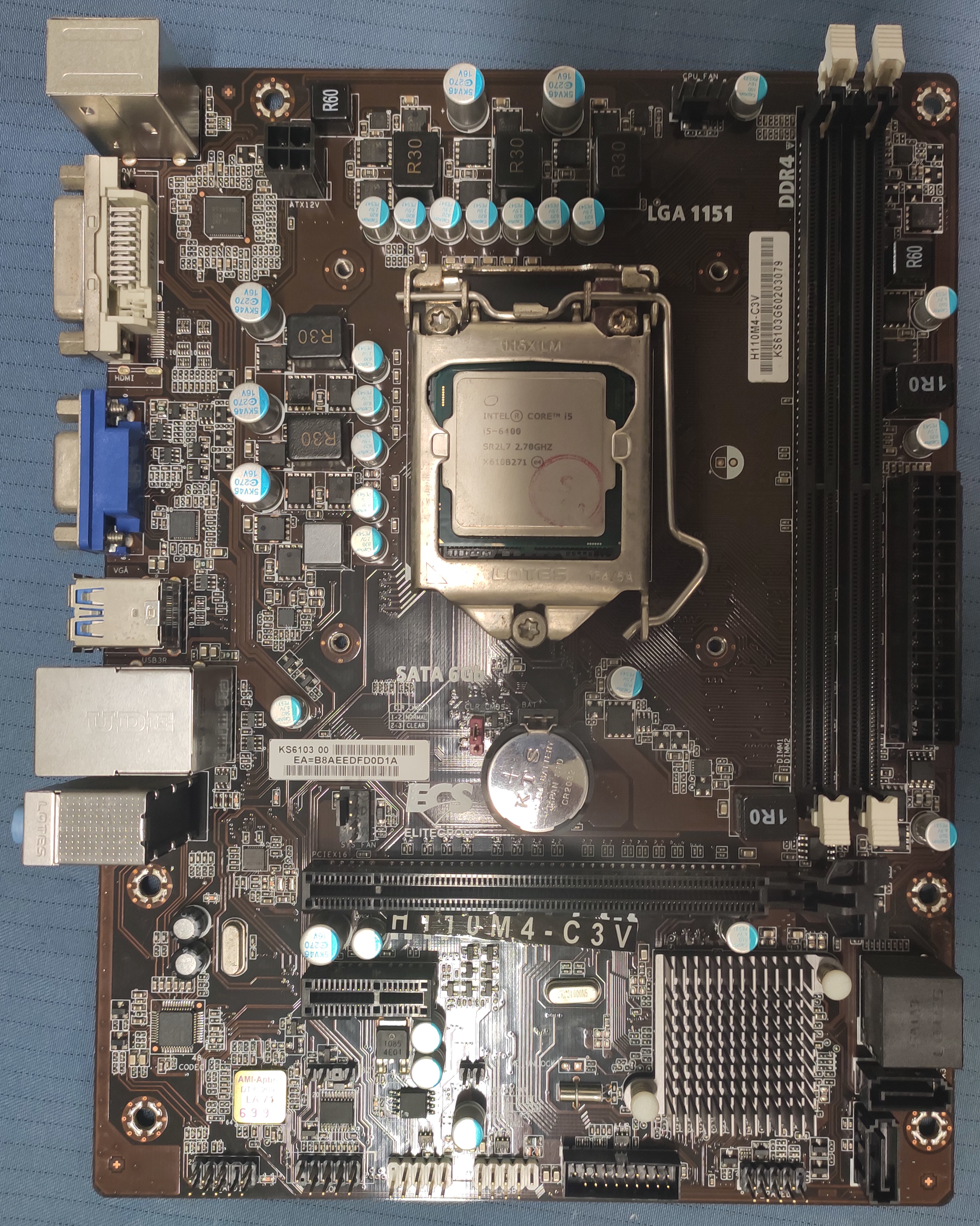

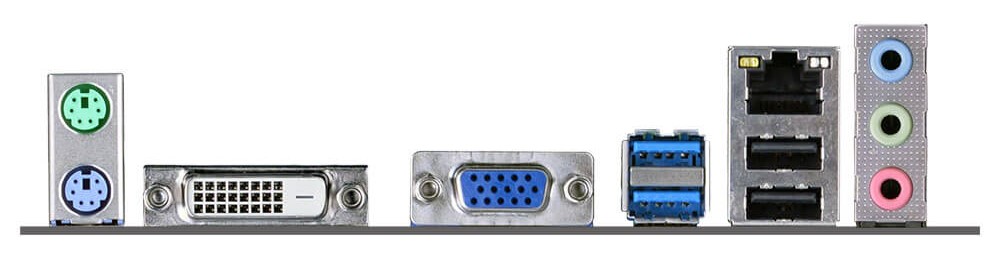

ECS  H110M4-C3V (LGA1151) 매인보드



www.ecs.com.tw/kr/Product/Motherboard/H110M4-C3V/overview



1. ITX 보드보다 크지만 확장성은 ITX인 보드

    비디오카드를 장착하면 밑의 PCI-e X1 Gen2.0 슬롯은 사용할수가 없다.

   개념 설계좀  하자.

   공간이 없는것도 아니고

   밑으로 빼면 충분히 활용 할수 있는데...





2. 오래된 그래픽카드사용시 UEFI 모드로 사용하면 바이오스 화면을 볼수가 없다.

   내장 그래픽으로 UEFI 사용안함으로 놓고 오래된 그래픽카드 장착하면 바이오스 화면을 볼수 있다.



3.UEFI 모드에서 UEFI 지원하지 않는 비디오카드 장착시 화면 안뜨는 증상 있음

   내장 그래픽으로 바이오스 화면 들어가서 UEFI 사용안함 선택 한다.

   그래픽카드 장착하고 윈도우도 다시 설치해 준다.



4. 핫플러그인 안됨 ....윈도우에서 핫프러그인 안됨

    bios 에 핫플러그인 옵션자체가 없다.

    한참 이전에 사용하던 3세대 ASROCK H77 PRO MVP 보드보다 못한 보드다.

    Spinup 장치는 뭔지 모르겠다...???

    Spinup 장치 활성화해도 핫플러그인 기능은 작동 안함



5.장치 관리자에서 보안 관련 알수 없는 장치 생김

   BIOS-고급-TPM : 사용안함 설정으로  해결

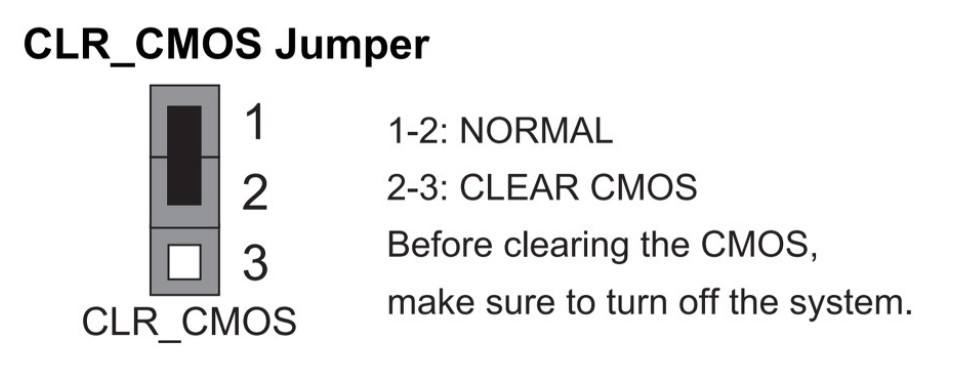

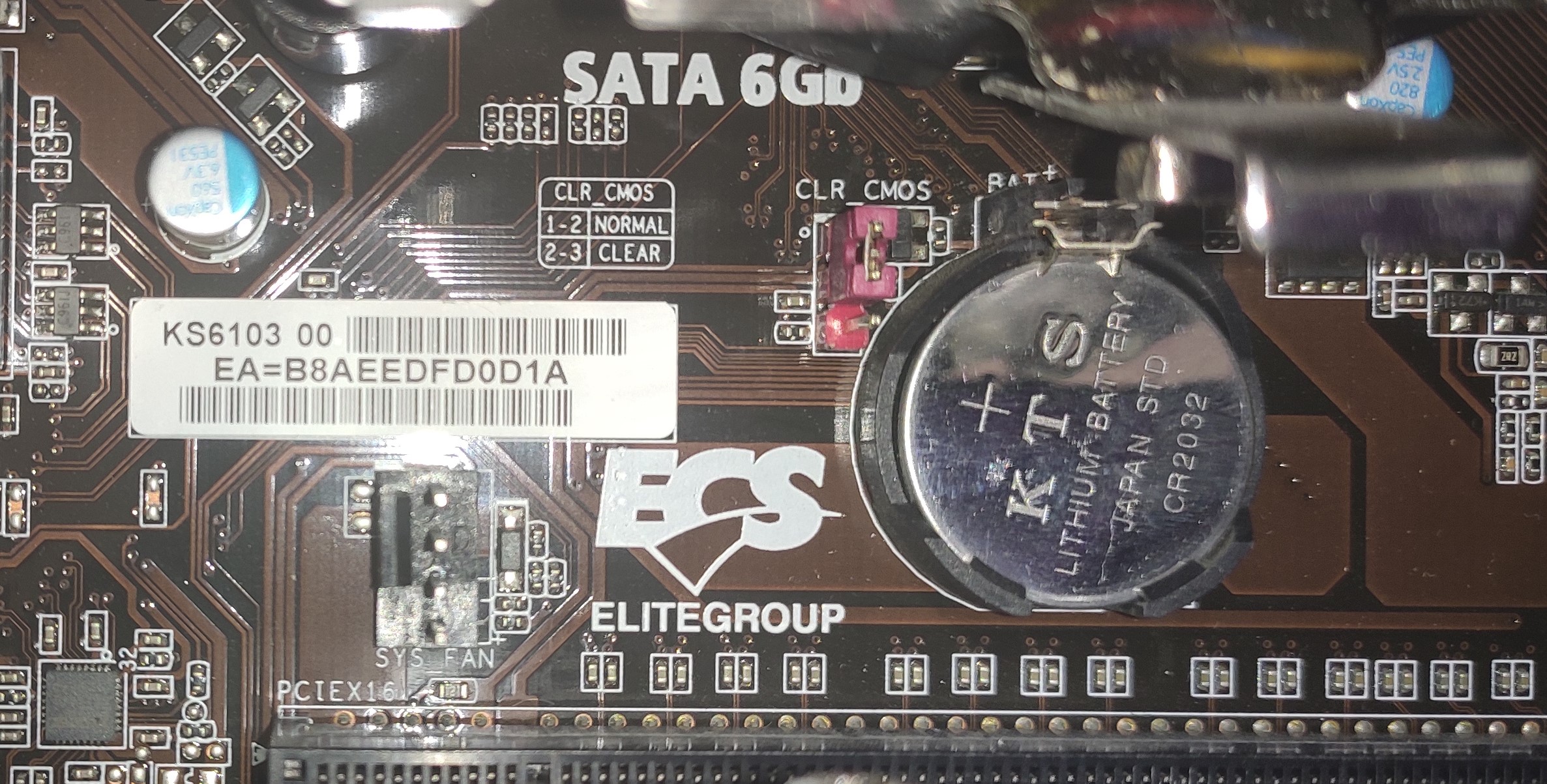

CMOS 클리어 점퍼

이작업은 컴퓨터 전원이 꺼진 상태에서 진행한다.

2-3 클리어 상태일때 전원을 켜면 화면출력이 안된다.

     고장으로 생각하기 쉽다.

1-2로 옮기고 전원을 켜면 화면이 출력된다.



핫플러그인 안됨 ....윈도우에서 핫프러그인 안됨

    bios 에 핫플러그인 옵션자체가 없다.

    한참 이전에 사용하던 3세대 ASROCK H77 PRO MVP 보드보다 못한 보드다.

    Spinup 장치는 뭔지 모르겠다...???

    핫프러그인의 다른 표현인줄 알고 사용으로 놓아도 핫플러그인은 안된다.



장치관리자에서 보안 관련 알수 없는 장치가 보기 싫으면 TPM지원을 사용 안함으로 놓는다.

Intel Management  Engine 을 "사용" 으로 놓고 부팅한다.



=> 사용안함으로 놓으면 Windows 10 부팅시마다 재부팅을 한번 더하는 증상이 있다. (이중부팅 현상)

OS 설치시 아래 셋팅은 부팅과 관계가 있다.

OS 설치후에는 운영체제 선택과 UEFI 부팅모드 선택을 변경하지 않는다.

처음 설치시 운영체제 선택과 UEFI 부팅모드를 잘 선택해 주고 계속 유지 한다.

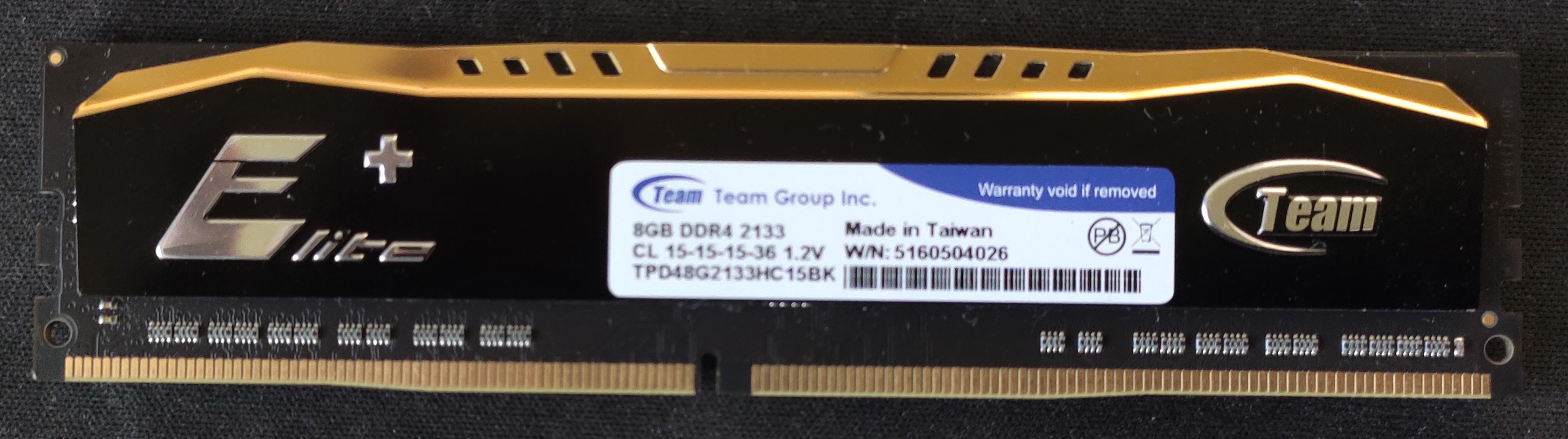

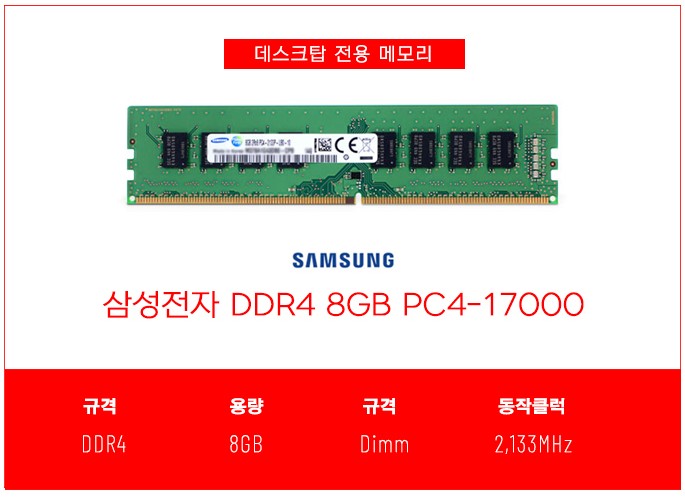

지원 메모리

PC4-2133P-U DDR4 Memory

SKhynix
 (Used)

PC4-2133P-U DDR4 Memory
PC4-17000U

Unbuffered Desktop PC Memory
8GB X 1
2Rx8 양면

DDR4
Unbuffered PC MEMORY RAM
