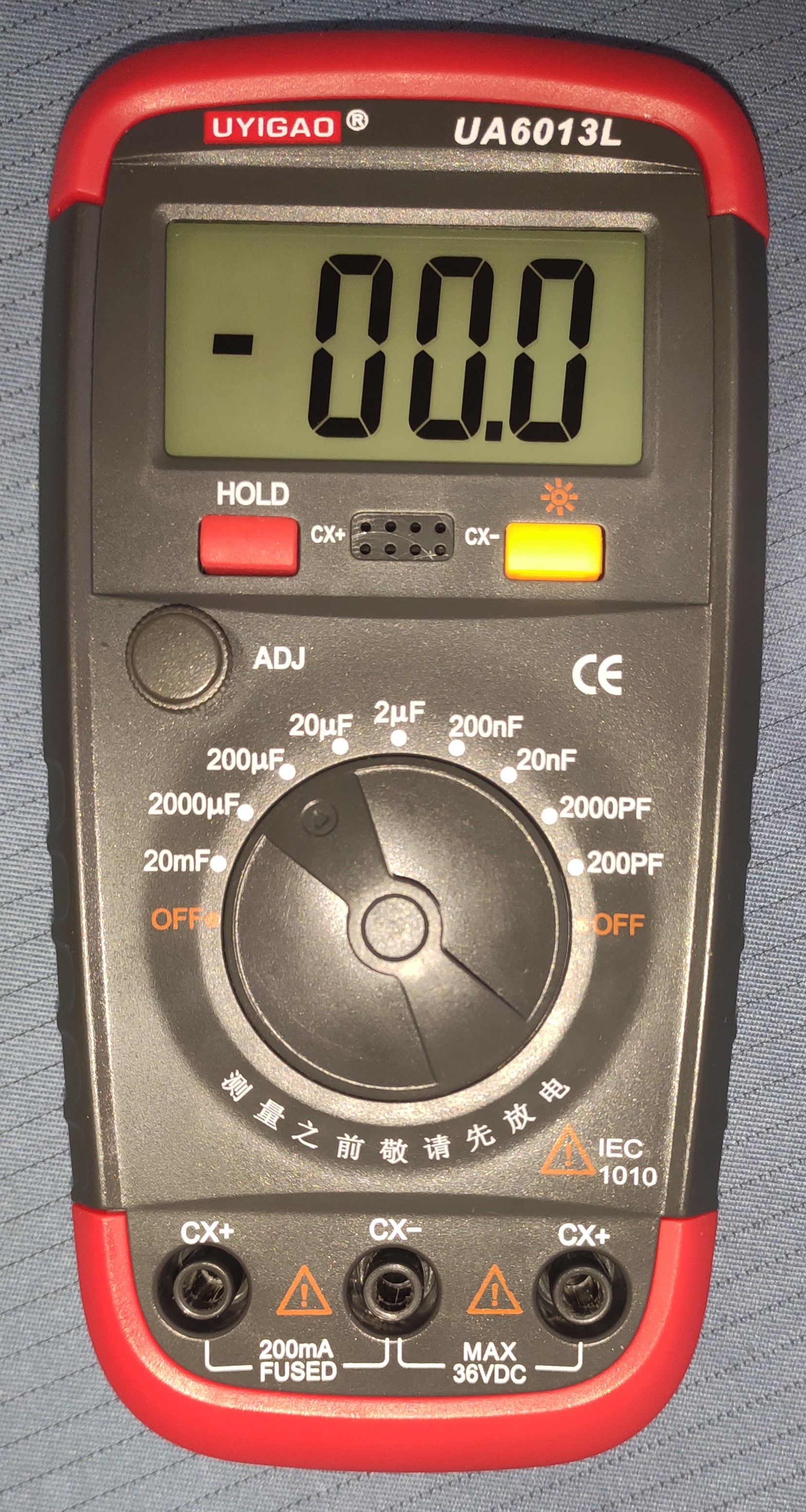

콘덴서 용량 측정기 UA6013L



용량 측정시 콘덴서에 써있는 값과 같은 정확한 값이 나올거라고 생각했는데...

콘덴서 마다 제각각이다.

어떤 콘덴서는 용량이 더 나오고 어떤 콘덴서는 용량이 덜 나오기도 한다.

일반적으로 용량측정이 안되거나 오락가락하는 콘덴서는 불량이다.

오래 사용했던 콘덴서는 용량이 많이 부족하게 나온다.



커패시턴스가 단락 된 경우  측정 범위를 넘었다는 "beyond measuring range"가 표시 된다.

   누전되면

   측정 범위를 넘어선 값“beyond measuring range"

   또는

   정상 값보다 훨씬 더 큰 값.  “much bigger than the normal value "이 표시 될수 있다.

   커패시턴스가 개방 회로 인 경우 측정기에 "Zero"또는 "Several pF"가 표시된다.



새제품의 경우

일제컨덴서나 국산 컨덴서는 용량에 거의 가까운 값을 보여주고

알리에서 구매한 중국산 저가 콘덴서는 일반적으로 5% 정도 낮은 값을 보여준다.



용량을 알수 없는 칩컨덴서의 경우 아주 유용하다.

용량을 알수가 없을때 비슷한 값만 나와줘도 아주 유용하다

보통 측정된 용량으로 알리에서 찾아보면 비슷한 값의 콘덴서는 한가지 밖에 안나와

그 용량일것으로 그냥 예상하고 구입하면 된다.

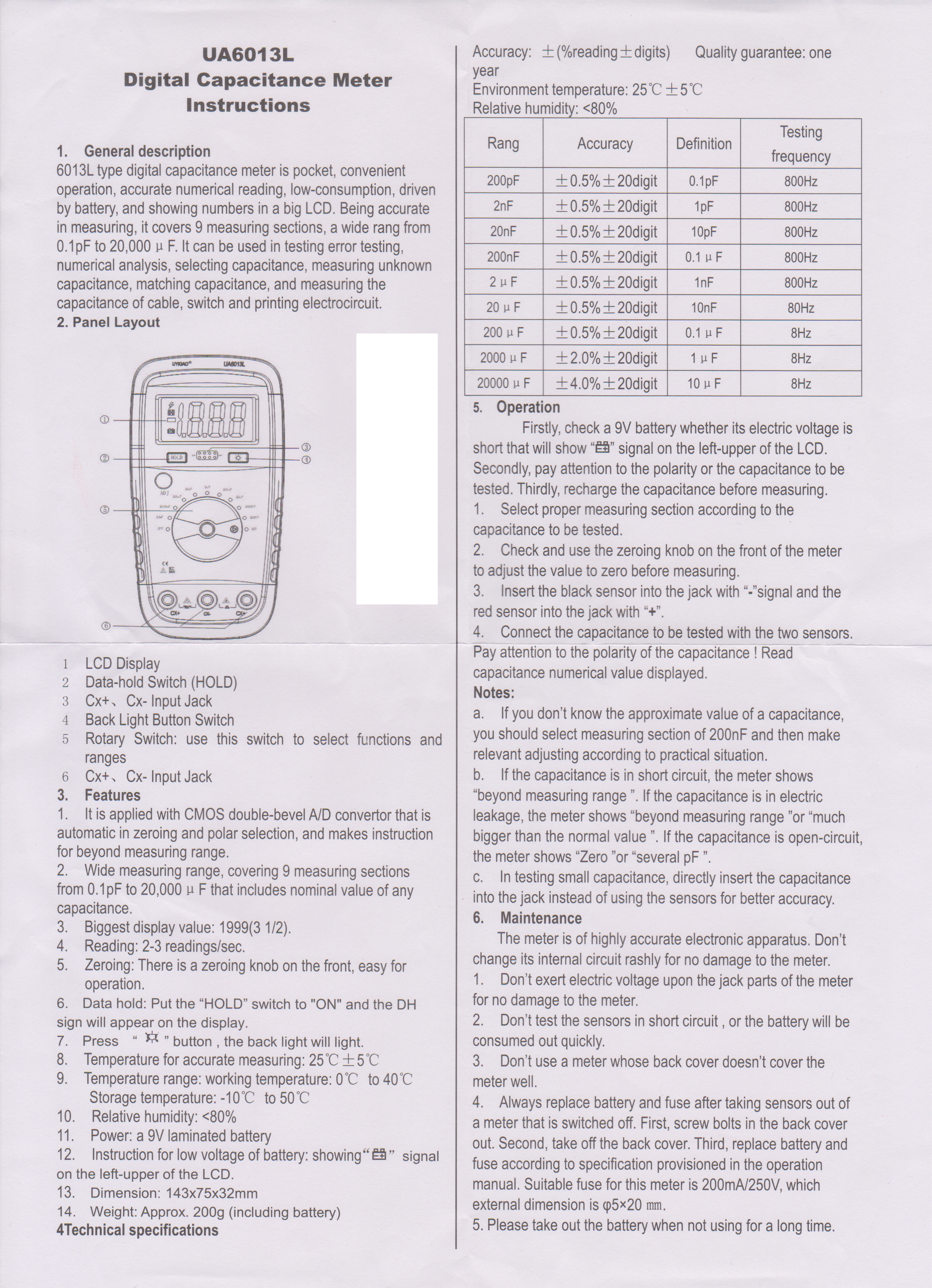

1. General description

6013L type digital capacitance meter is pocket, convenient



1. 일반 설명



6013L 타입 디지털 콘덴서 측정기

포켓형

작동이 편리함

정확한 콘덴서 용량 측정

배터리 구동

저소비 전력

대형 LCD로 보기 편함



0.1pF에서 20,000uF까지 광범위한 9 개의 측정 섹션이 있다.

테스트

오류 테스트,

수치 분석,

콘덴서용량 선택,

알 수없는 콘덴서 측정,

콘덴서용량 매칭,

전기 회로의 콘덴서 용량을 측정 한다.

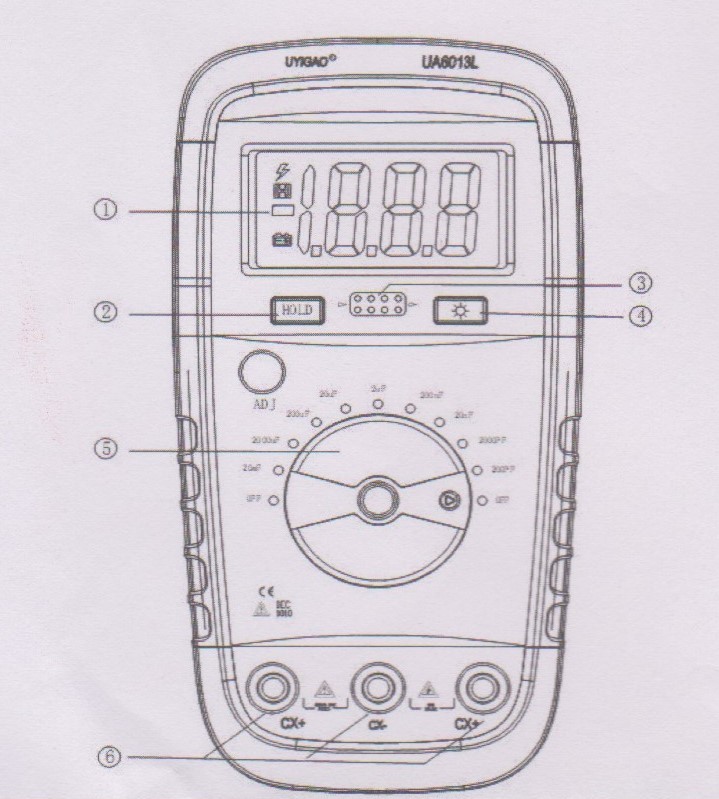

2. Panel Layout

1 LCD Display
2 Data-hold Switch (HOLD)
3 Cx+ Cx- Input Jack
4 Back Light Button Switch
5 Rotary Switch: use this switch to select functions and ranges
6 Cx+, Cx- Input Jack



3. 특징



1. CMOS 더블 베벨 A / D 컨버터 적용

   9개의 측정세션 선택시 일반적으로 영점이 잡혀 있고 범위내에서는 자동으로 측정한다.

   영점이 안잡혀 있으면 수동으로 조절 해 준다.

2.  0.1pF에서 20,000uF까지 9 개의 측정 섹션을 선택해서 측정한다.

3. 가장 큰 표시 값 : 1999 (3 1/2).

4. 판독 값 : 초당 2-3 판독 값.

5. 영점 조정 : 전면에 영점 조정 노브가있어 작동하기 쉽다.

    9개의 세션에서 대부분 자동으로 영점이 잡힌다.

6. 데이터 홀드 : "HOLD"스위치를 "ON"에 놓으면 디스플레이에 DH 표시가 나타난다.

7. "4번"버튼을 누르면 백라이트가 켜진다.

8. 정확한 측정 온도 : 25 ° C + 5 ° C

9. 온도 범위 : 작동 온도 : 0 ° C ~ 40 ° C 보관 온도 : -10 ° C ~ 50 ° C

10. 상대 습도 : <80 %

11. 전원 : 9V  배터리

12. 배터리 저전압 지침 : LCD 왼쪽 상단에 "#"신호 표시.

13. 치수 : 143x75x32mm

14. 무게 : 약. 200g (배터리 포함)

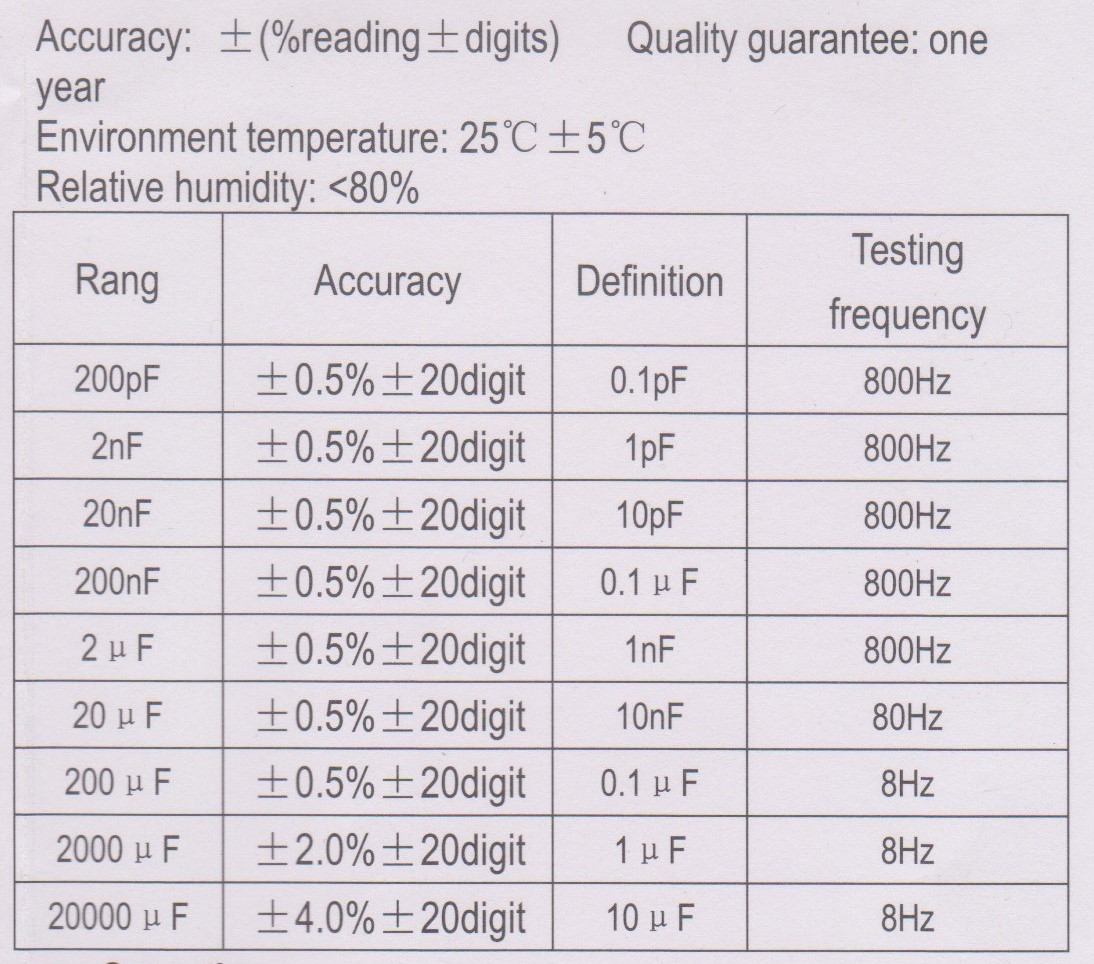

4. Technical specifications

5. 작동



1. 9V 배터리의 전압 확인

   LCD 왼쪽 상단에 "#"신호가 표시된다.



2. 테스트 할 콘덴서 + - 극성에주의 한다.



3., 측정하기 전에 커패시턴스를 재충전한다.

    3-1  테스트 할 커패시턴스에 따라 적절한 9개의 측정 섹션을 선택한다.

    3-2  측정하기 전에 미터 전면의 영점 조정 노브를 확인하고  값을 0으로 조정한다.

          일반적으로 자동으로 영점에 맞춰져 있다.

    3-3  "-" 검은 색 센서를 잭에 삽입하고 "+"는 빨간색 센서를 잭에 삽입한다.

    3-4  두 센서로 테스트 할 커패시턴스를 연결한다.

          커페시터의 극성에 맞게 연결한다.

          정확한 커페시터 용량 수치가 표시 된다

          - 커페시터 상태에 따라 인쇄 되어 있는 용량보다 클수도 있고 작을수도 있다.

* 콘덴서가 불량이거나 오차가 있는 것이지 측정기는 오차 범위내에서 정확하게 측정한다.

- 주의사항 -



1. 커패시턴스의 대략적인 값을 모른다면 200nF의 측정 섹션을 선택하고 시작한다

   값이 표시가 안되면  9개의 세션중 상황에 따라 적절하게 조정 해서 측정한다.

2.커패시턴스가

   단락 된 경우

   측정 범위를 넘었다는 "beyond measuring range"가 표시 된다.

   누전되면

   측정 범위를 넘어선 값“beyond measuring range"

   또는

   정상 값보다 훨씬 더 큰 값.  “much bigger than the normal value "이 표시 될 수 있다.

   커패시턴스가 개방 회로 인 경우 측정기에 "Zero"또는 "Several pF"가 표시 된다.

3. 작은 콘덴서를 테스트 할 때는 정확도를 높이기 위해 센서를 사용하는 대신 콘덴서를 잭에 직접 삽입 한다.







6. 정비



콘덴서 측정기는 매우 정확한 전자 장치입니다.

측정기가 손상되지 않도록 내부 회로를 급격히 변경하지 마십시오.

1. 측정기가 손상되지 않도록 측정기의 잭 부분에 전압을 가하지 마십시오.

2. 단락 상태에서 센서를 테스트하지 마십시오.

   그렇지 않으면 배터리가 빨리 소모됩니다.

3. 측정기 뒷면 커버가 없는 상태에서  측정기를 사용하지 마십시오.

    베터리가 빠지거나 접촉 불량으로 측정오류가 발생할수 있습니다.

4. 전원이 꺼진후 측정기에서 센서를 분리한후 배터리와 퓨즈를 교체하십시오.

   먼저 후면 커버의 볼트를 풀어줍니다.

   둘째, 뒷 커버를 벗기십시오.

   셋째, 사용 설명서에 규정 된 사양에 따라 배터리와 퓨즈를 교체하십시오.

   이 측정기에 적합한 퓨즈는 200mA / 250V이며 외부 치수는 65x20mm입니다.

5. 장시간 사용하지 않을 때는 배터리를 분리해 두십시오.
