선풍기 모터 안돌아감 구동 콘덴서 교체

선풍기 모터 구동 콘덴서   교체

증상

=> 저단에서 선풍기가 작동하지않음 => 중간이나 고단에서는 작동함

=> 저단에서 모터가 느리게 작동함- 한참후 정상 작동함



선풍기 모터가 처음구동시 작동하지 않거나 느리게 돌아가면 콘덴서를 교체해준다.

이작업은 내부 모터가 깨끗하고 먼지 없이 잘 돌아갈수 있는 환경이

마련된 상태여야 한다는 전제 조건이 있다.

교체전 청소부터 깨끗하게 하고 미싱기름을 뿌려준후 작동 상태를 확인한다.

Q=CV

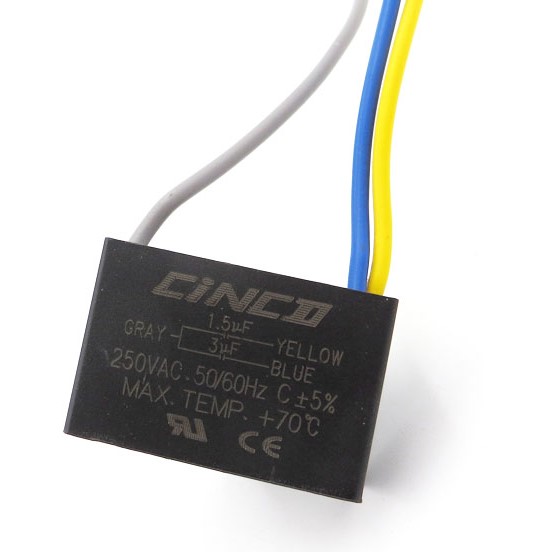

3uF 이므로 YELLOW 선은 잘라내고 BLUE 에 연결해 준다.

Gray는 검정색 선을 연결하고

빨간선은 파란선과 연결한다.





교체 했는데 해결되지 않는다면 ???

사실 콘덴서 교체 이전에 먼저 해줘야 하는 작업이다.

선풍기 모터를 깨끗하게 청소해 준다.

미싱기름으로 돌아가는 곳 접촉면에 뿌려준다.

선풍기날개를 분리하고 안쪽으로 기름이 들어갈수 있도록 발라준다.

뒤쪽에서 두껑이 열리면 뒤쪽에서 미싱기름을 발라주면 된다.

기름을 바른 후에는 반대로 눕혀서 저단으로 회전을 시켜준다.

기름이 안쪽으로 흡수될수 있도록 해준다.

뒤쪽의 회전 톱니에 먼지가 많이 끼여 있어도 모터가 잘 돌지 않는다.

회전 톱니도 먼지청소해주고 기름칠을 해준다.





https://december.tistory.com/97

오래된 선풍기 딱딱 소리 없애기







윤활유가 말라서 모터의 샤프트가 베어링과 고착 되어 안돌아가는 경우가 대부분이다.

옛날 쇠로 된 날개를 가진 선풍기들은 윤활유를 넣을 수 있는 주유구가 있어서 버려지는 경우가 드물었는데,

20~30년전부터 생산된 선풍기에는 윤활유를 넣을수 있는 부분이 없어져서

모터를 뜯어 청소 해주고 기름칠을 해 줘야 한다.

팬을 손으로 돌려서 매끄럽게 돌아가면 캐패시터 불량,

손으로 돌렸는데, 매끄럽게 안돌아가면 베어링과 샤프트 고착(미싱기름을 잘 뿌려주고 돌려주면 해결 가능하다.)
