브루노 14형 풋터치 리모컨 선풍기 BFF-2121W 모터작동안함

브루노 14형 풋터치 리모컨 선풍기 BFF-2121W 모터작동 안 함



의심해 볼 수 있는 증상

1. 보드 불량

   ->  리모컨으로 잘 제어되는지 확인한다.

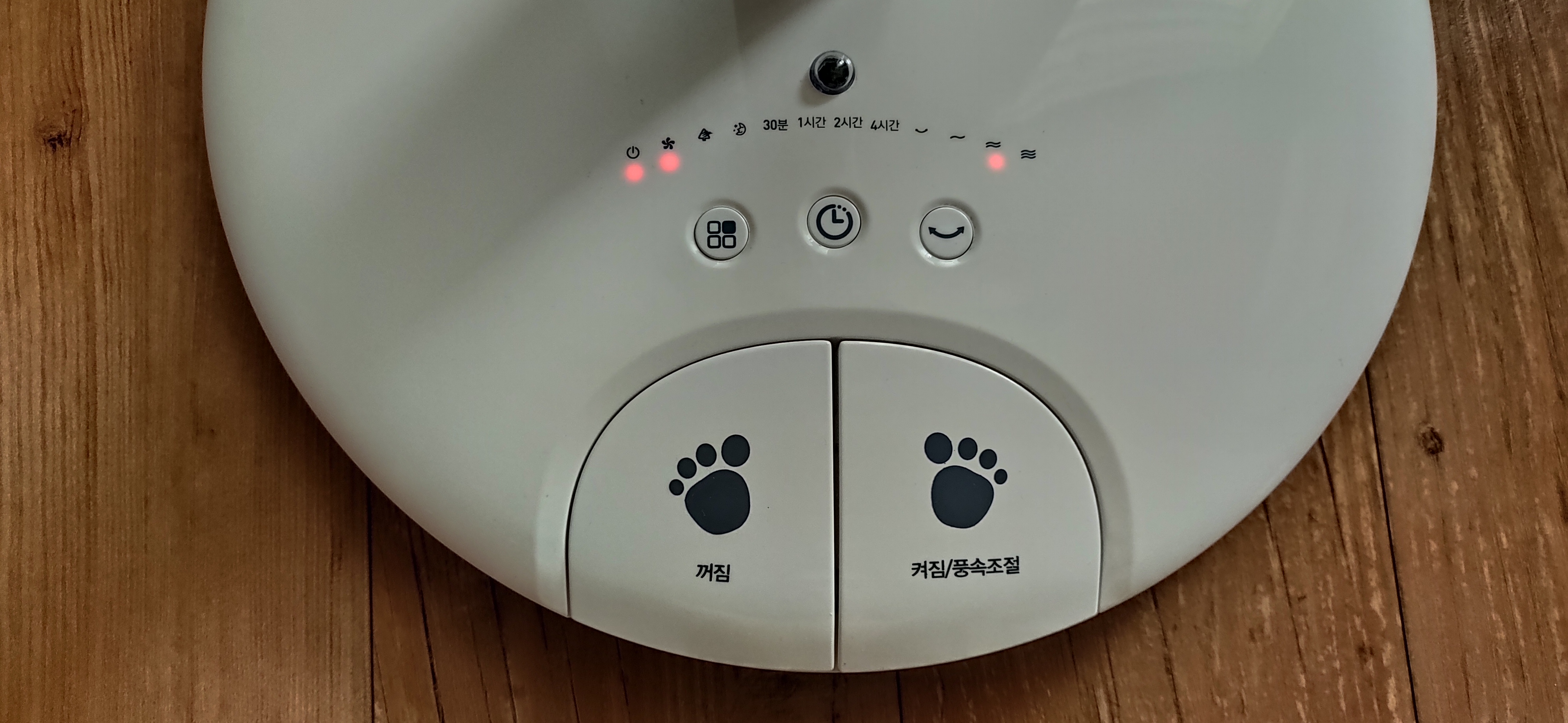

   ->  버튼을 눌러보고 잘 제어되는지 확인해 본다.

  ->  테스트기로 모터로 가는 라인의 AC 전원을 체크해 본다.



        저속 : 검정-파랑

        중속 : 검정-하얀

        고속 : 검정-빨강



   (모두 220V가 나오면 정상으로 보고 단선여부를 확인한다.)



2. 단선 ( 이상이 없을 경우 모터 휴즈나 콘덴서 불량을 의심한다.

3, 모터 퓨즈 불량 ( RH130-2 130도 )

4. 콘덴서 불량

   => 선풍기를 켜고 손으로 모터를 회전시켜보면 대부분 작동한다.

   => 대부분 약하게 작동한다.

   => 참고로 콘덴서 고정 나사 부분이 파손되면 모터에  닿아 잡음이 발생할 수 있다.

        가끔 또르르르 이런 소리가 들리면 콘덴서 나사 고정되는 부분이 파손돼서 콘덴서가 떨리는 소리 일수도 있다.

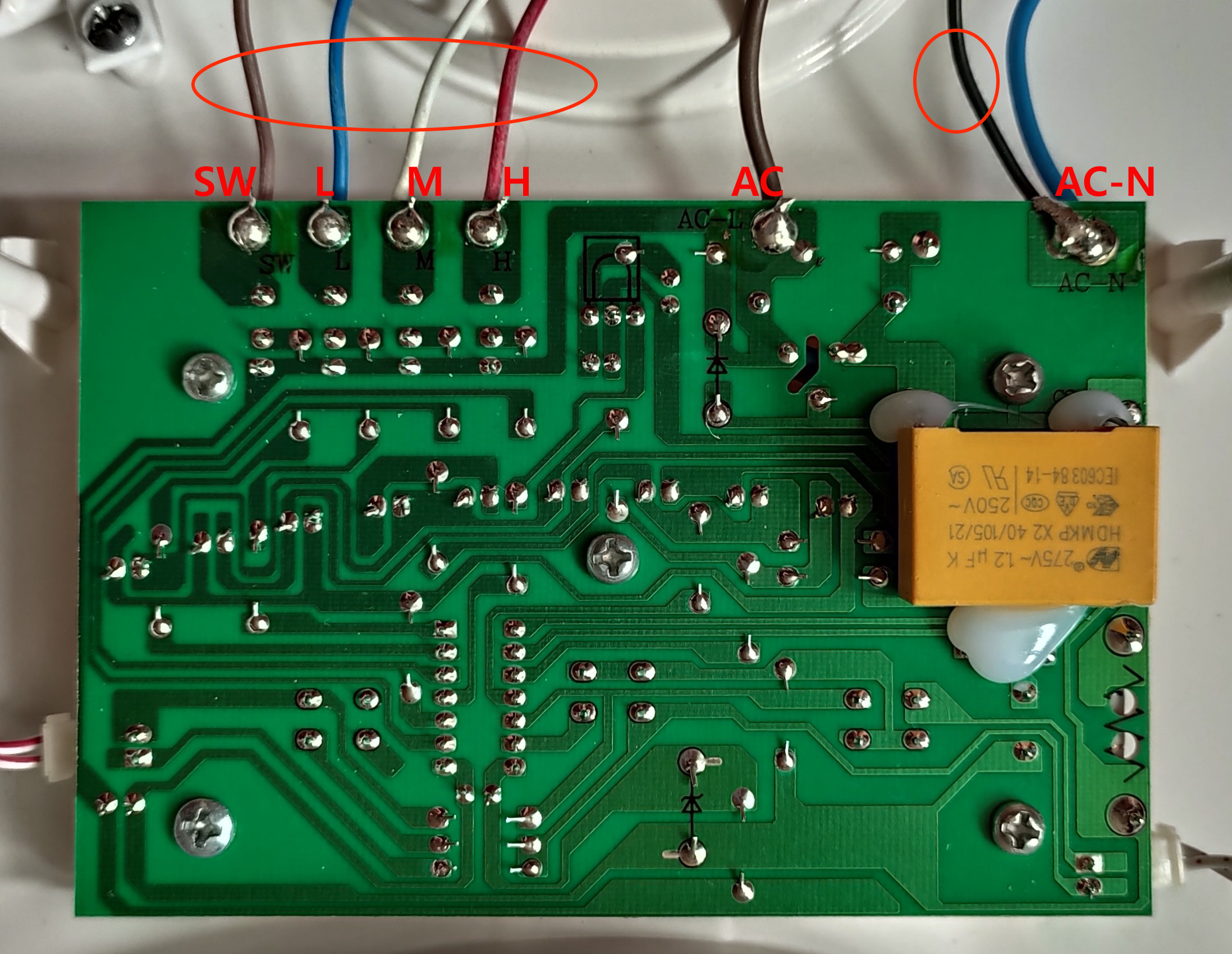

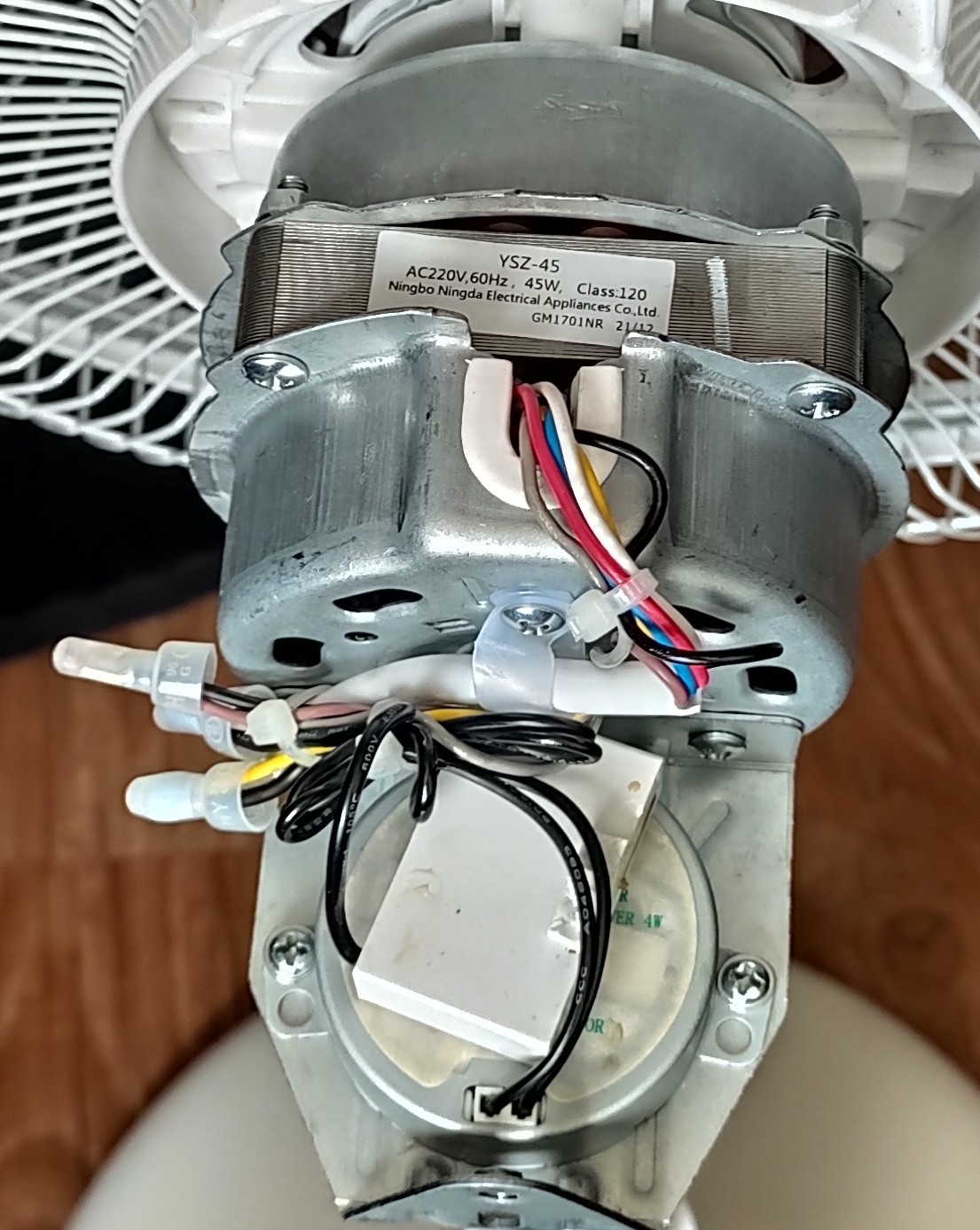

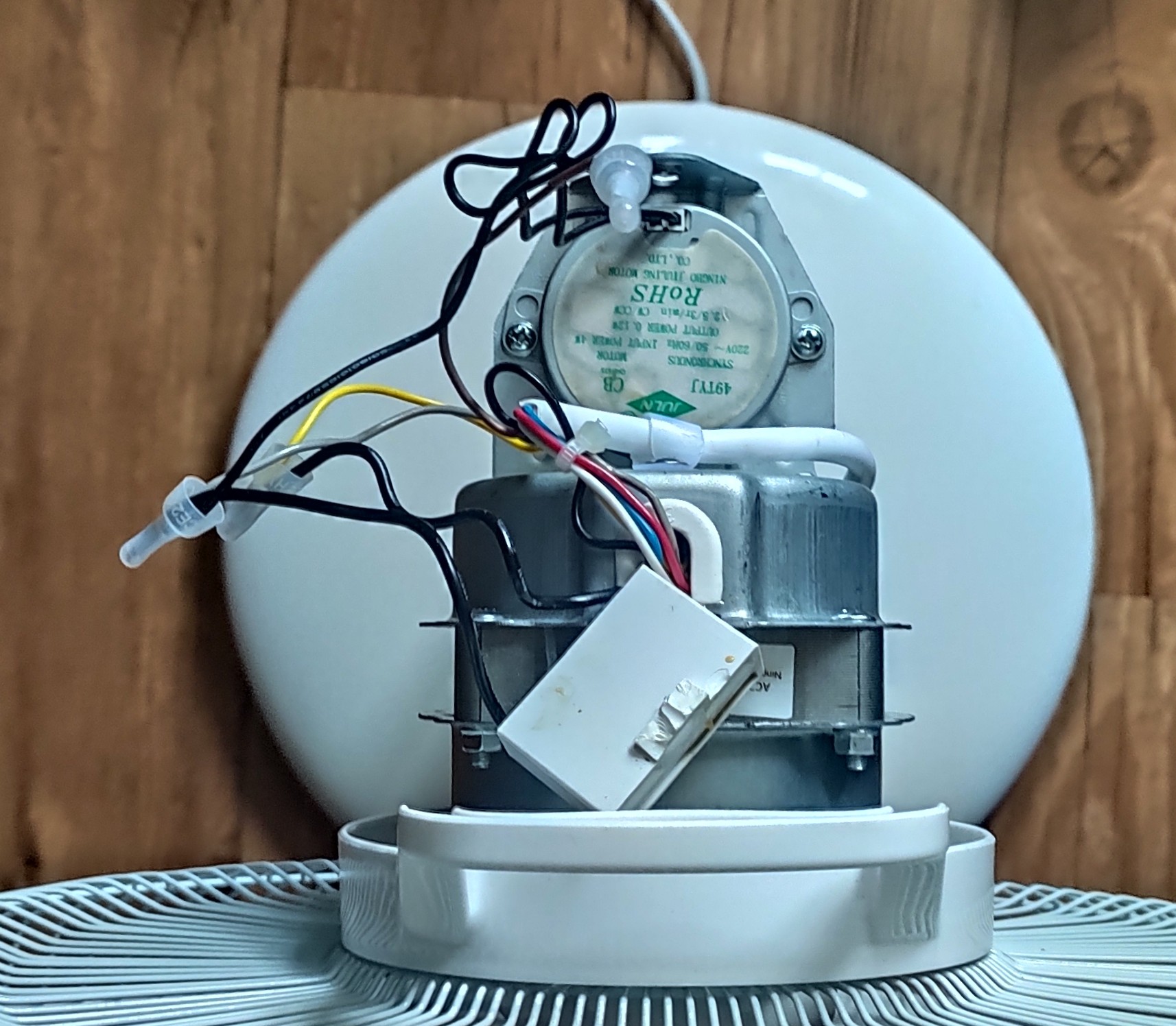

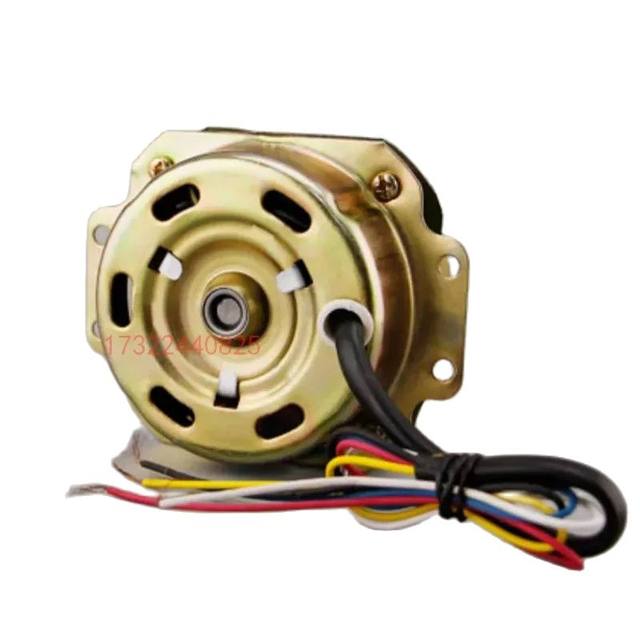

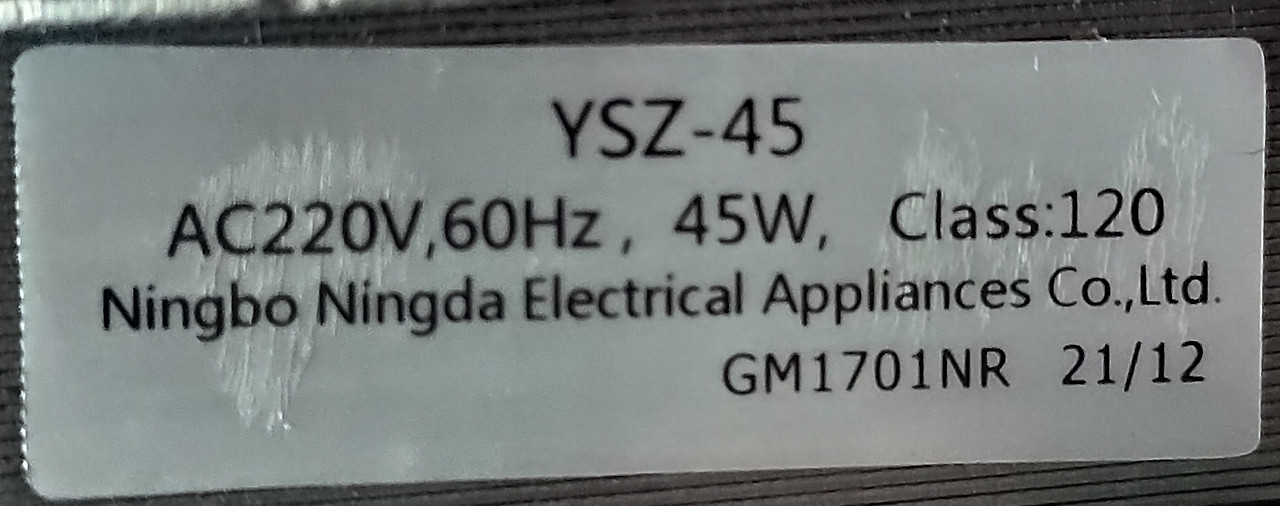

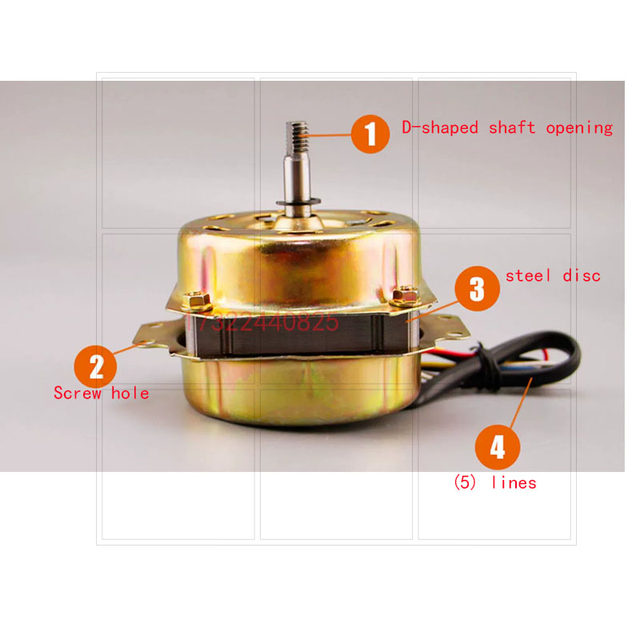

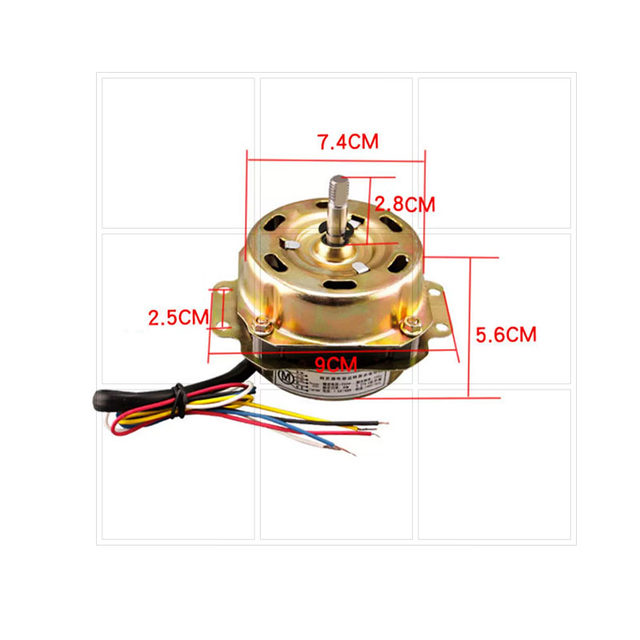

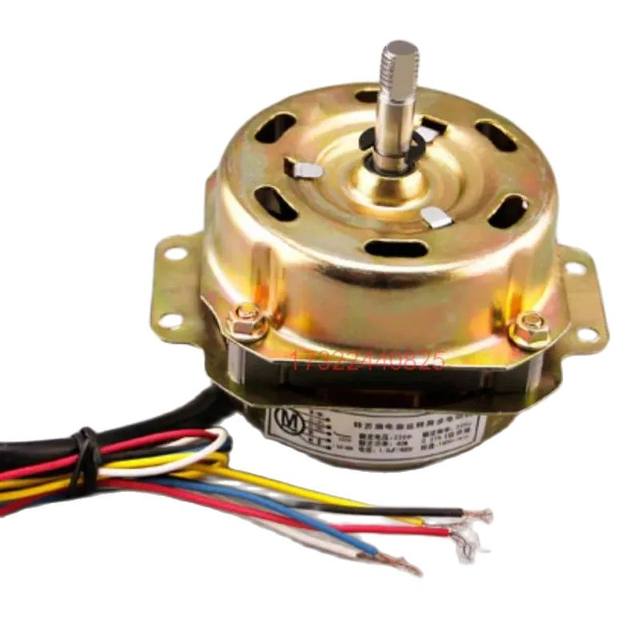

BFF-2121W 보드 배선 (YSZ-45 모터 배선)

•  검은색 : 공통선 (온도퓨즈 ( RH130-2 130도 ))
•  파란색 : 저속
•  하얀색 : 중속
•  빨간색 : 고속
•  노란색 & 회색 : 커패시터 연결선

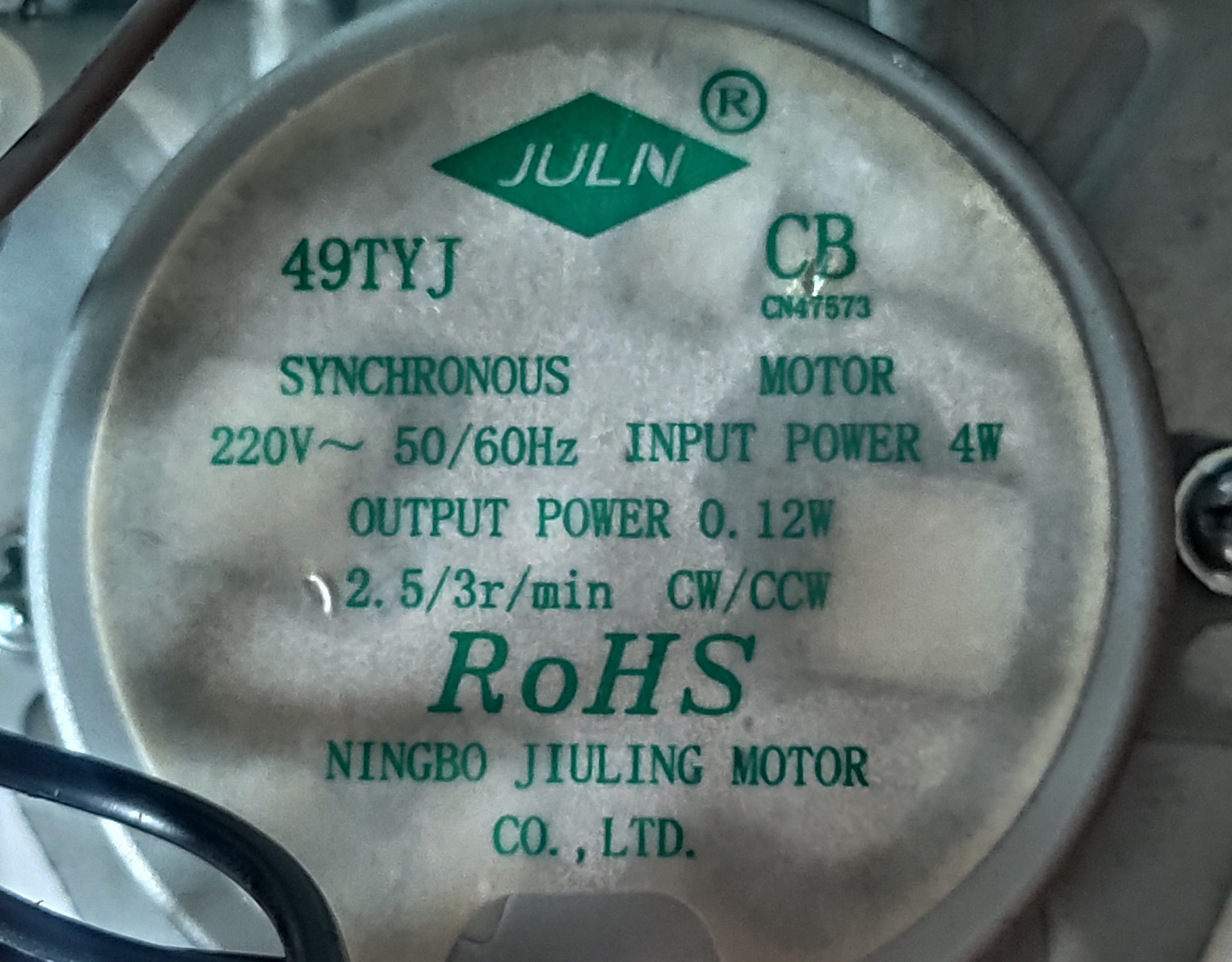

•  갈색 & 회색 : 싱크로너스 모터 (회전모터 49TYJ)

모터 온도퓨즈 불량  ( RH130-2 130도 )



https://ko.aliexpress.com/item/1005008163574854.html?spm=a2g0o.productlist.main.2.7029bfa4pCQC3g&algo_pvid=f70bff04-8ea7-454a-8ff7-2ba2a66c7da6&algo_exp_id=f70bff04-8ea7-454a-8ff7-2ba2a66c7da6-1&pdp_ext_f=%7B%22order%22%3A%222%22%2C%22eval%22%3A%221%22%7D&pdp_npi=6%40dis%21USD%219.55%213.55%21%21%2167.69%2125.10%21%402101590d17566905097977050edc3c%2112000044051333216%21sea%21KR%210%21ABX%211%210%21n_tag%3A-29910%3Bd%3Aca48f62d%3Bm03_new_user%3A-29895%3BpisId%3A5000000176755829&curPageLogUid=uhatW9gORxq8&utparam-url=scene%3Asearch%7Cquery_from%3A%7Cx_object_id%3A1005008163574854%7C_p_origin_prod%3A







💡 교체 팁

• 교체 시 반드시 동일한 **온도(130°C)**와 전류/전압(2A/250V) 사양을 맞춰야 한다.
• 납땜 시 과열되지 않도록 주의하고, 수축튜브로 절연 처리하면 안전하다.
• 모터 내부에 장착되어 있으므로 분해가 필요하니, 조심스럽게 접근해야 한다.



0.   기본준비물로 인두 납 드라이버 케이블타이를 준비한다.

1,   모터를 분해해야 한다.

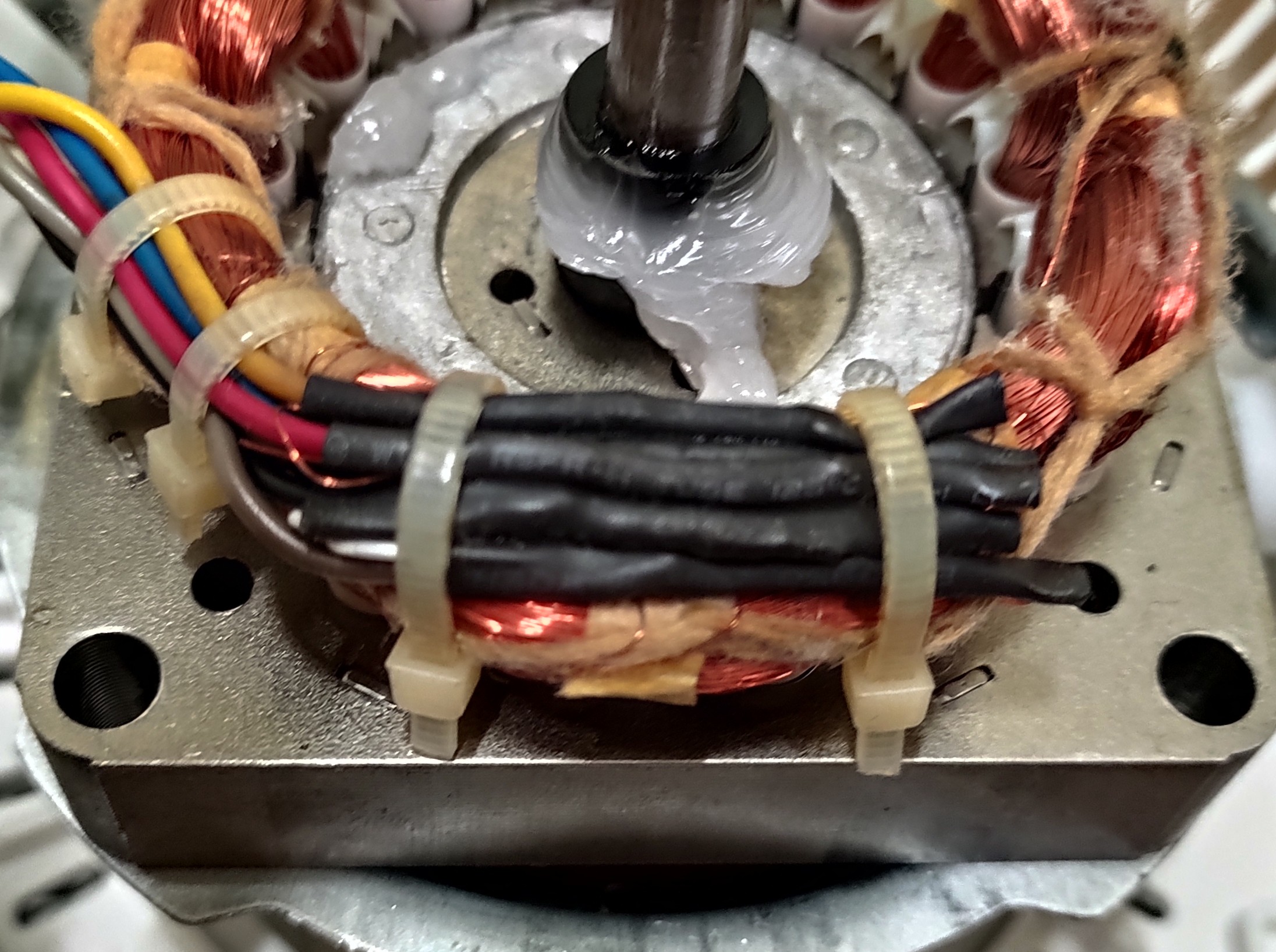

2.  온도퓨즈(RH130-2)는 검은색 열수축튜브로 감싼 케이블 중 가장 안쪽에 있다.

3.  먼저 케이블 타이를 잘라준다.

4.  저 선들이 모두 모터 코일에 연결되어 있으니 잘못 건들면 모터 코일이 끊어진다.

5.  저 선들 안쪽에 온도퓨즈(RH130-2)가 있다.

6.  온도퓨즈(RH130-2)를 꺼내기 위해서 위에 있는 선들을 치워 줘야 하는데  이때 잘못 건들면 끊어진다.

7.  온도퓨즈(RH130-2)를 찾으면 한쪽으로 빼내고 나머지 선들은 케이블 타이로 고정시킨다.

    -> 작업 중 끊어질 수가 있으니 고정시켜서 건들지 않도록 한다.

8.  온도퓨즈(RH130-2)를 제거하고 나서 다시 납땜을 하려고 하면 모터 코일에서 나오는 선은 납땜할 때  납이 잘 안 붙는다.

      -> 납땜하려는 곳에 두세 바퀴 정도 감아서 납땜햐면  분리되지 않고 잘 고정된다.

9. 쇼트 나지 않도록 열수축튜브로 잘 감싼다.

작업 시 정말 어이없게 얇은 코일이 끊어질 수 있으니 조심 또 조심해야 한다.







======================================================
