샤오미 물걸레 청소기 2세대 WXCDJO1SWDK

==============================================================================



샤오미 미지아 D260 물걸레 청소기 분해 수리

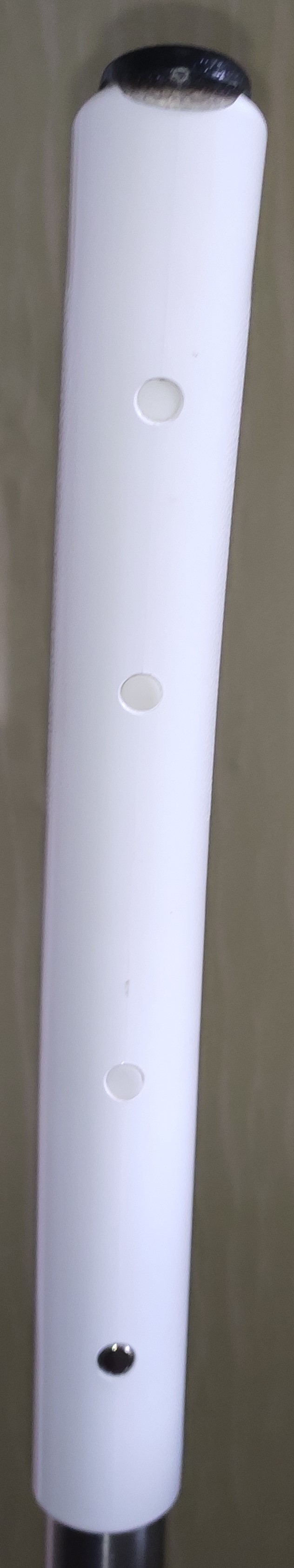

일단 분해하기 위해서는 봉을 분리해 준다.

봉을 빼고 제품을 뒤집어서 분해하면 작업하기가 편하다.

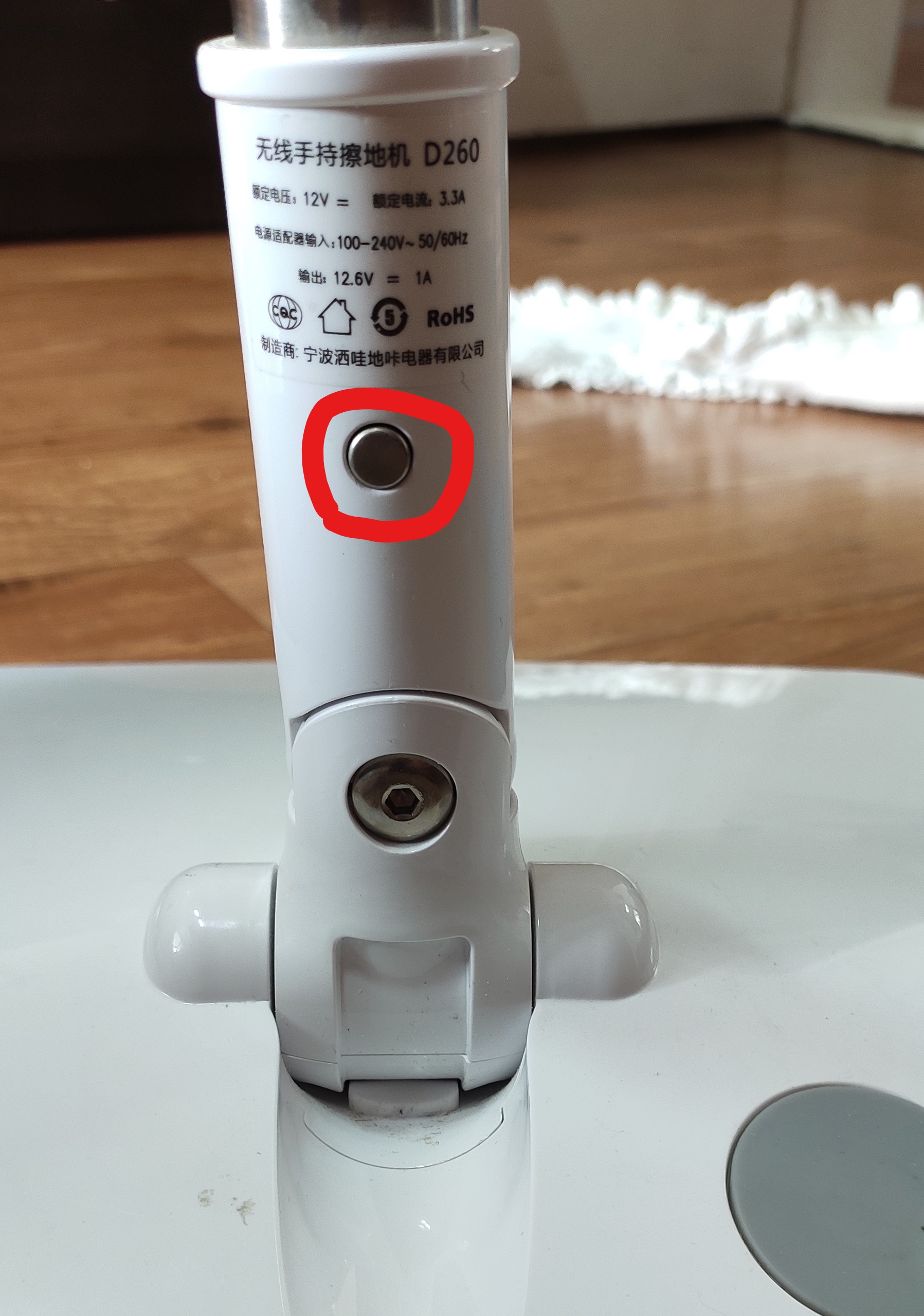

금속 부분을 눌러서 빼준다.

참고로 아래 육각 나사를 돌려도 봉이 분리된다.

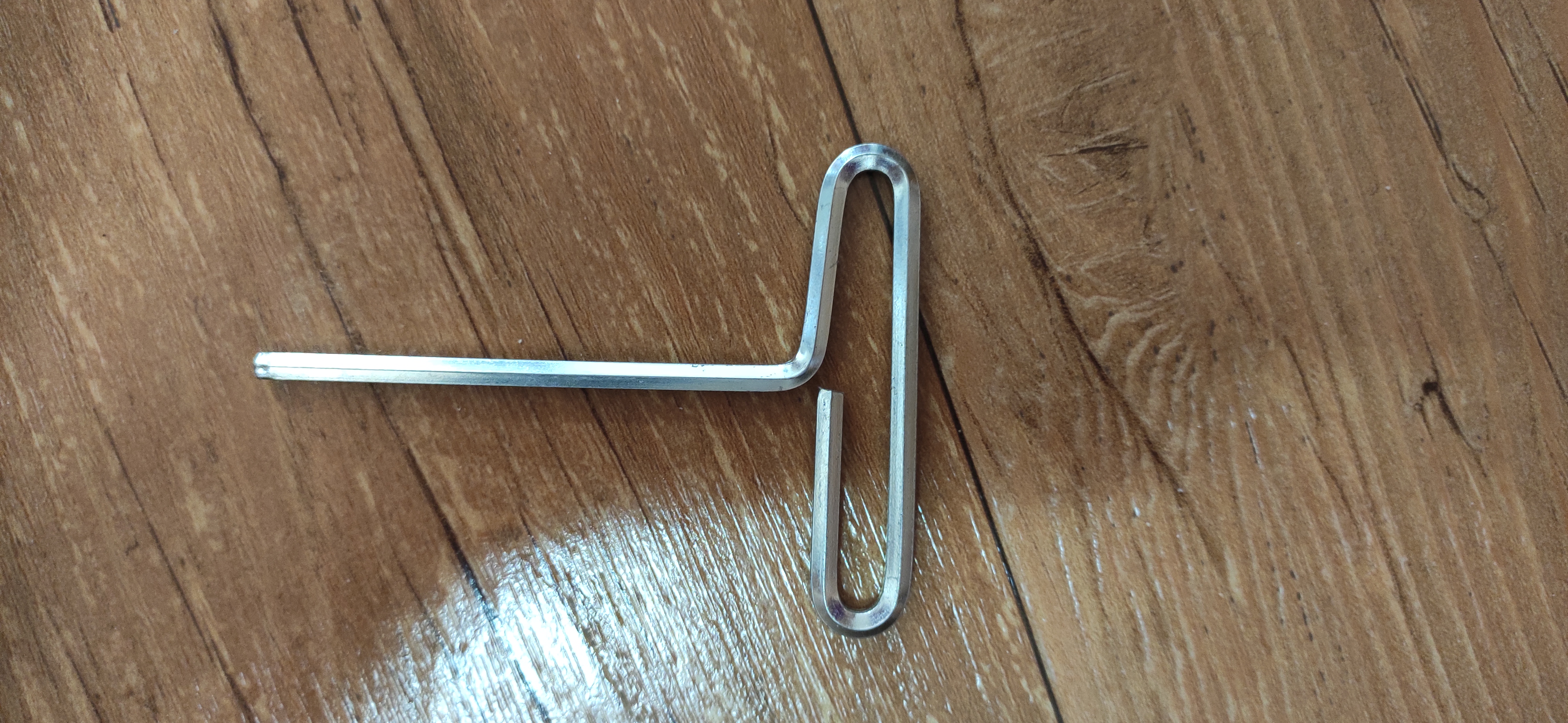

4mm  육각 드라이버 (제품 구성에 포함되어 있지 않다.)

사용 중 봉이 좌우로 헐렁헐렁할 경우  조여주는 용도로 사용

완전히 봉을 분리할 때도 사용 가능하다.

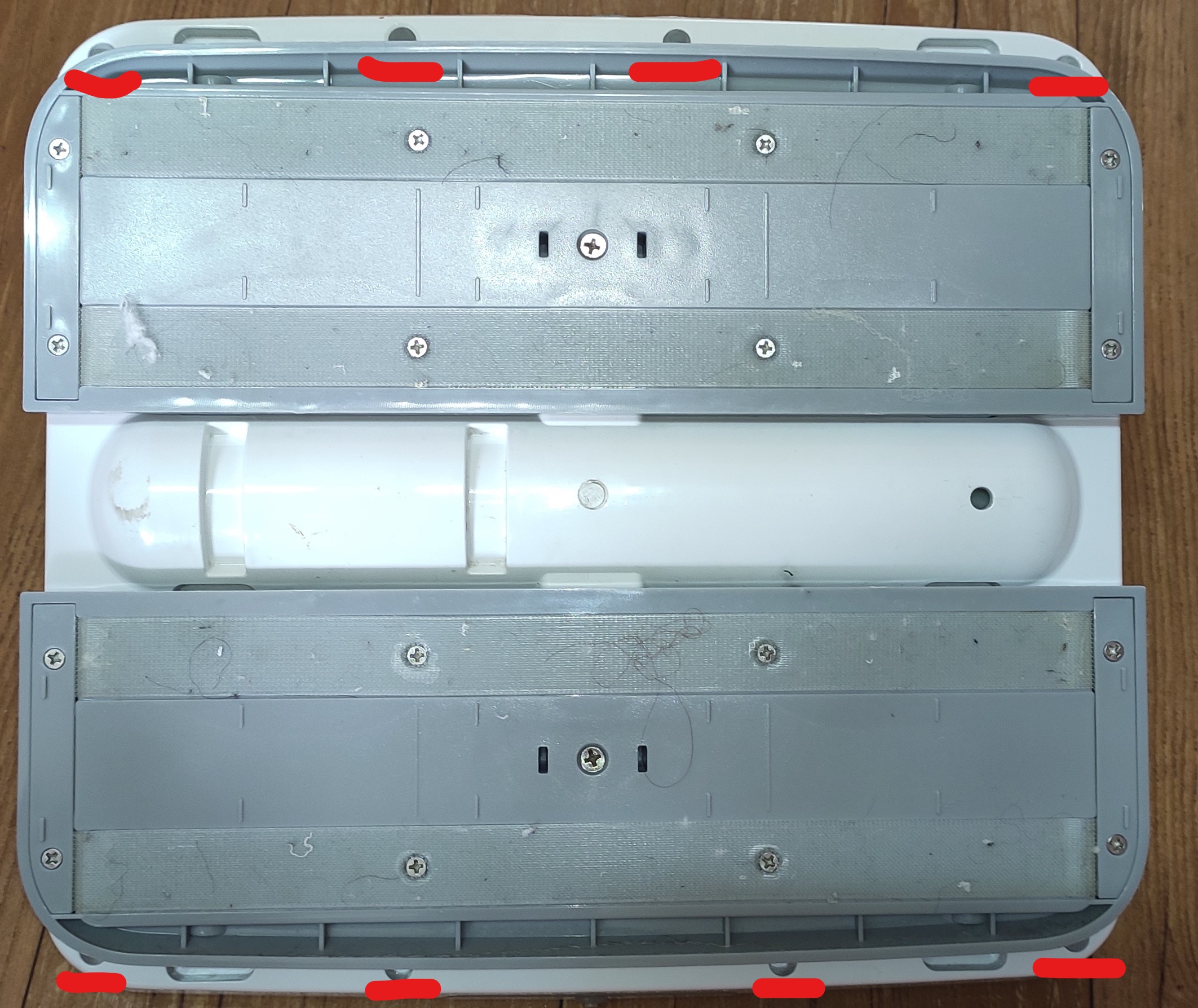

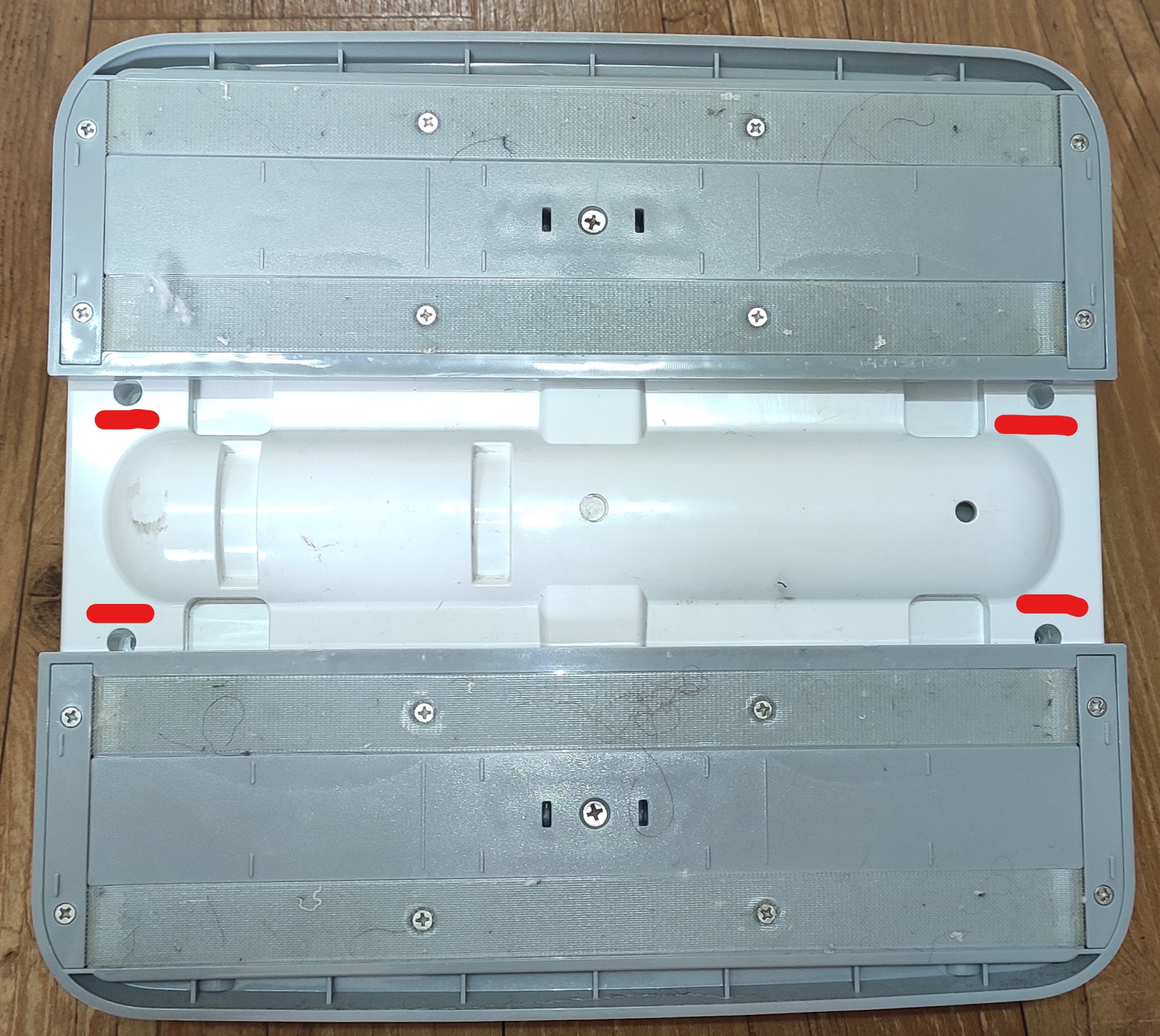

전원을 끄면 디폴트 상태로 나사 위치가 보인다.

이 부분을 풀어주고 안쪽 나사를 추가로 풀어 줘야 한다.

바깥쪽 나사를 풀어줬으면  안쪽 나사를 풀기 위해 전원을 넣어 작동시킨다

전원을 끌 때 손으로 바깥쪽으로 밀어주면서 전원 스위치를 눌러 준다.

 그러면 걸레 장착 부분이 바깥으로 밀려서 안쪽 나사 부분이 보인다.

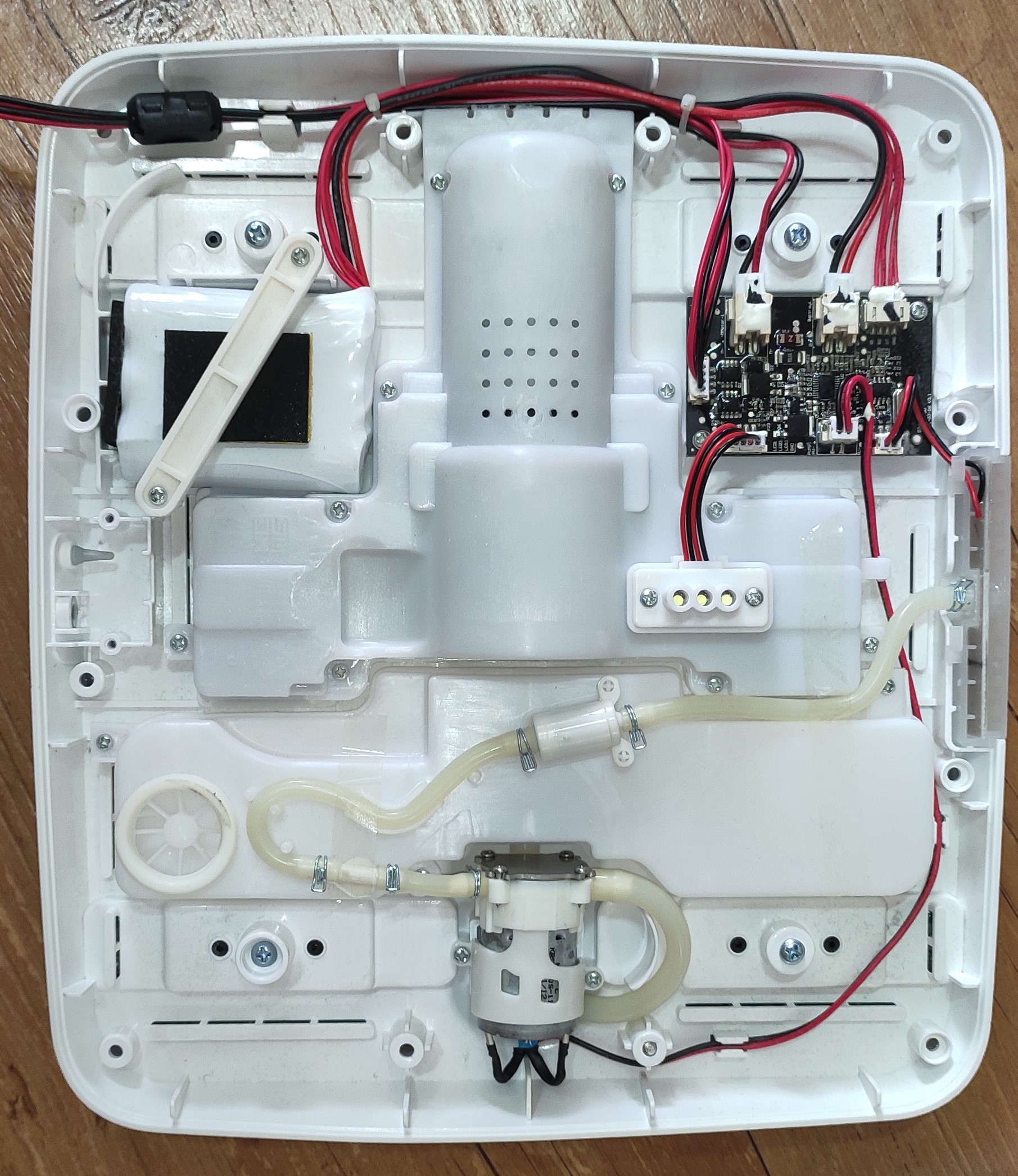

작업 끝내고 조립할 때 주변으로 둘러진 선들이 나사 구멍을 막는 경우가 있으니

꼭 확인하고 조립한다.

물이 막혀서 안 나올 때

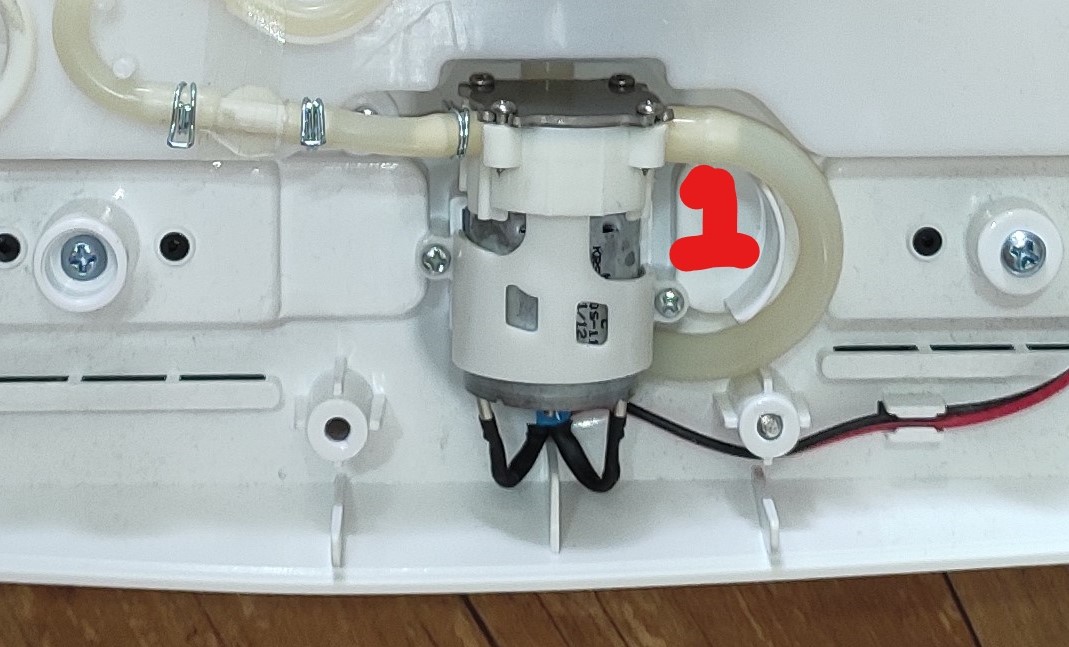

아래 1번 부분 호스를 빼서 거름망을 청소해준다.

그래도 안 나오면 호스를 하나하나 빼보고 이물질이 있는지 확인 후 청소해 준다.

보통 1번만 청소하면 해결된다.

1번 다음은 분무하는 부분을 두 번째로 청소해 준다.



충전 불량 또는 작동 불량

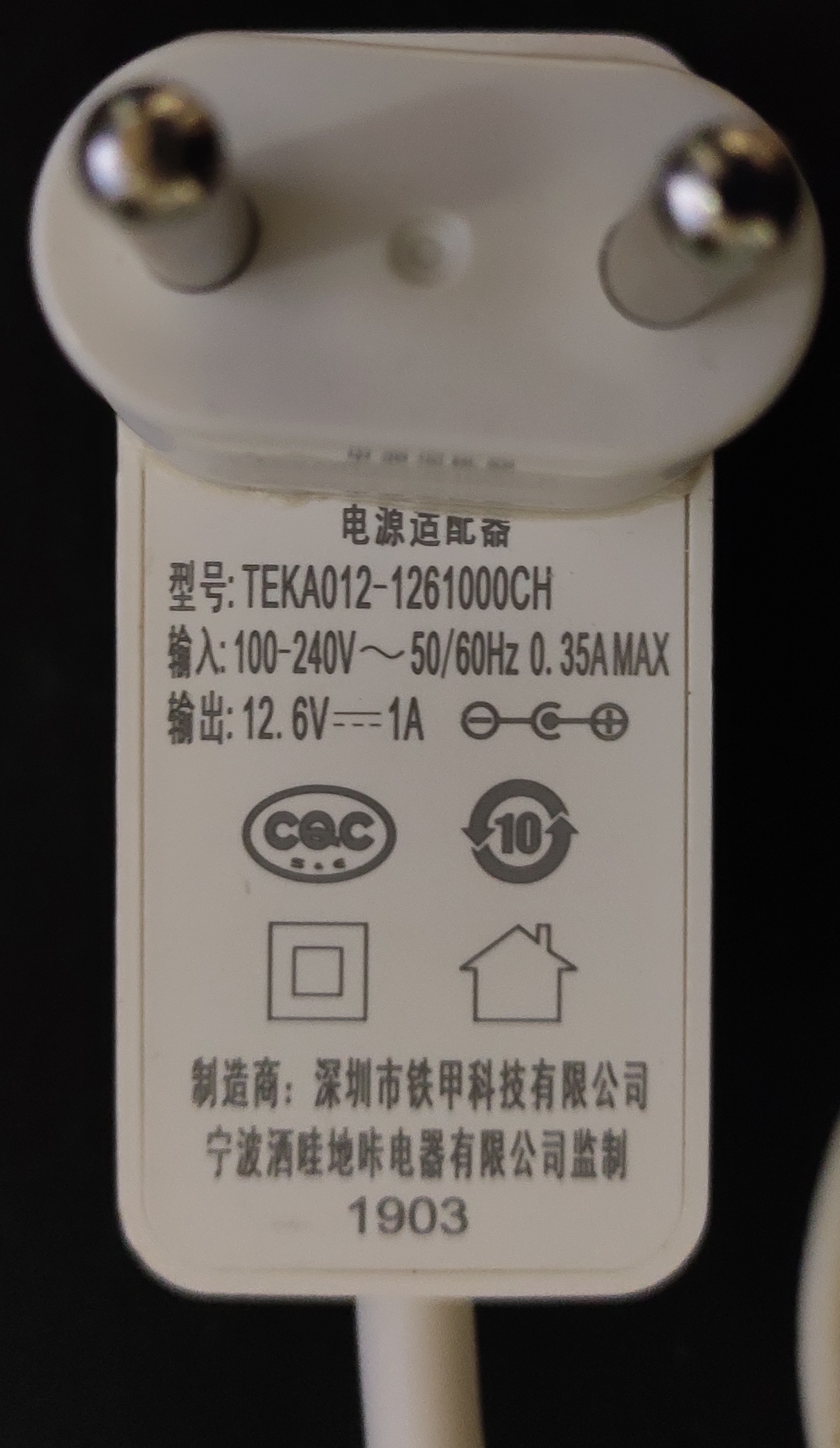

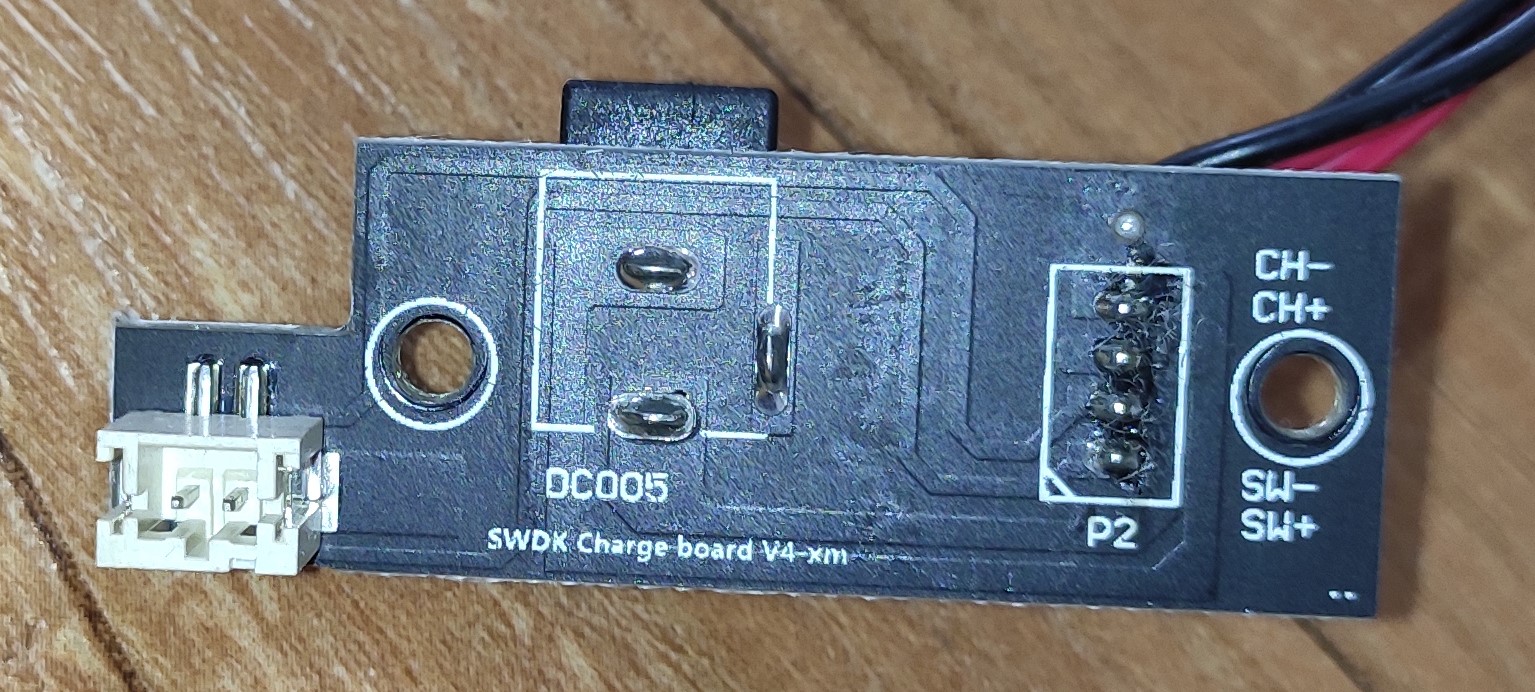

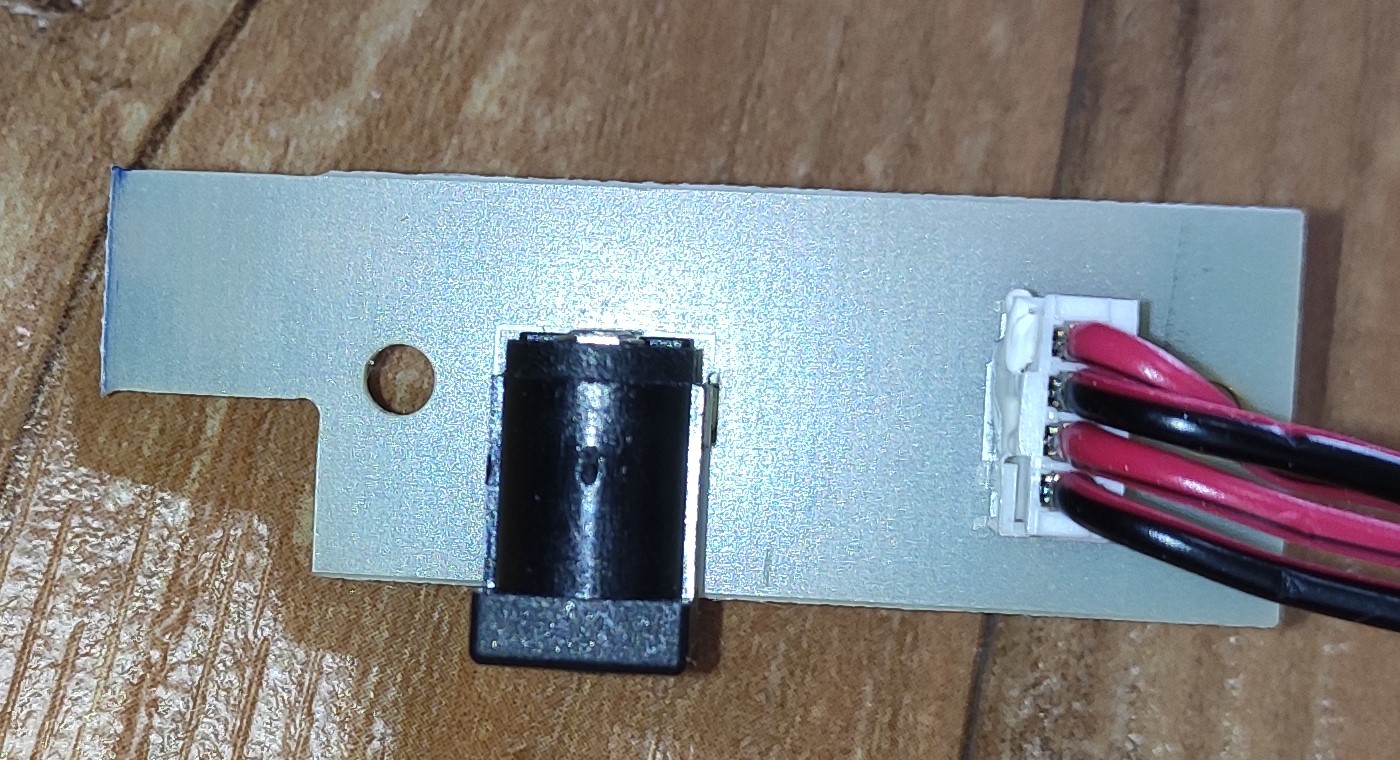

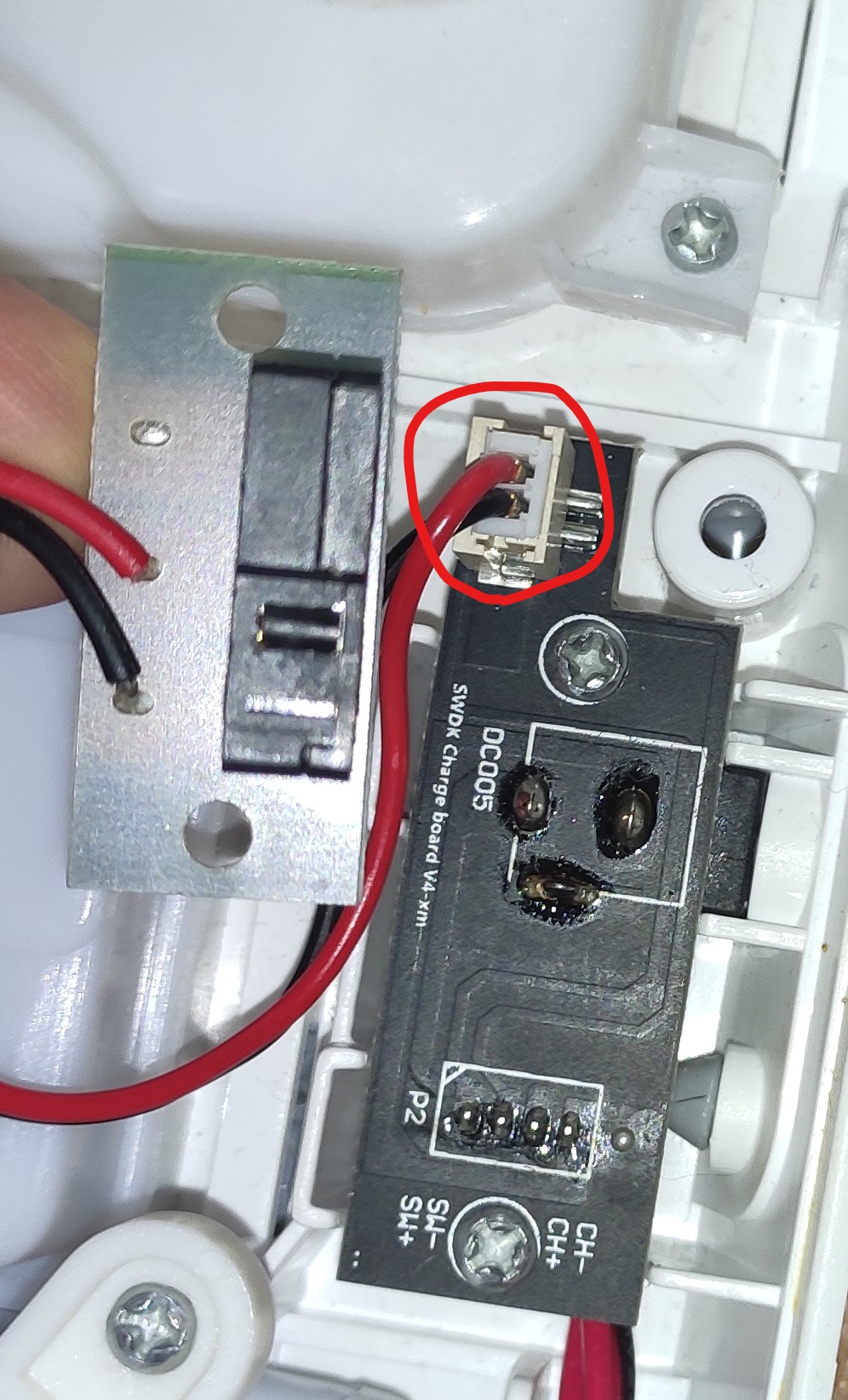

1. 충전 아답타 꽂는 부분을 점검해 준다.

   이 부분이 깨지거나 냉납일 경우 납땜을 다시 해준다.

접촉불량이 가끔 나온다.

   => 이 부분에 봉 스위치가 연결되어 있어 냉납이나 보드불량 일경우 2~4초정도 작동하다가

        멈추는 증상이 나올수 있다. (스위치 불량일때의 증상과 같다.)

        충전시 접촉불량 확인 가능 하다.

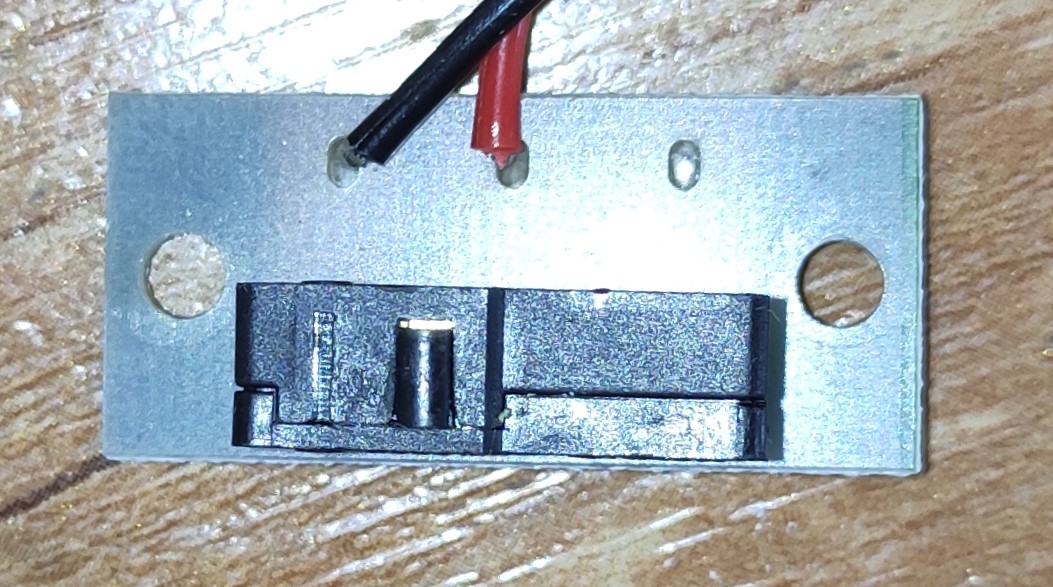

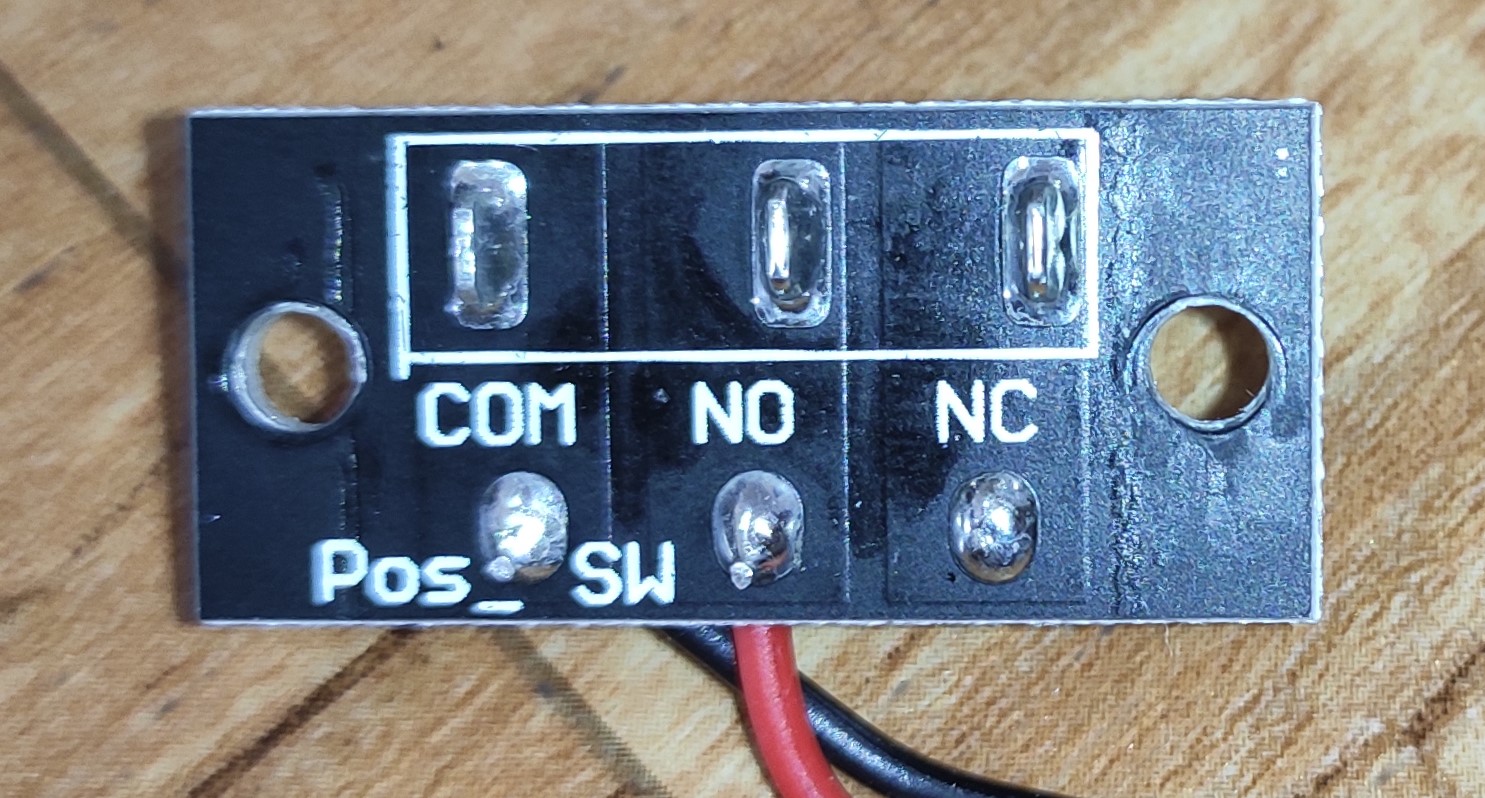

2. 스위치 불량

     가장 잘 나오는 불량이다.

     이 제품 사용하면서 불량 증상의 원인이 될 수 있다.

     1. 충전 아답타 장착 후 LED가 안 들어오거나 잠깐 깜빡이고 꺼지는 증상

     2. 봉을 흔들어 보면 LED가 깜빡이는 증상

     3. 2~5초 정도 작동하다가 꺼지는 증상

     4. 봉을 뒤로 젖히면 LED 가 깜빡이다가 꺼지는 증상

********************************************************************

참고로 스위치 부분은 정말 고장 잘나는 부분이다.

그냥 구멍 하나 뚫어서 ON/OFF 스위치 하나 장착하고

사용할때 OFF   사용 안할때 ON

(봉을 새우면 스위치는 ON  봉을 눞히면 스위치는 OFF 상태이다.)

으로 수동 조정해서 사용하는게 편할지도 모르겠다.

************************************************************************



    이 증상은 유상 AS일 경우 일단 스위치를 교체해준다.

    90% 이상 수리가 될 것이다.

   이럴 때는 이스 위치를 교체해 주거나 분해해서 청소해 준다.

   스위치 불량이므로 청소는 시간만 좀 끌어줄 뿐이니 교체가 정답이다.

   청소하려고 스위치를 눌렀는데 작동 안 할 경우 대부분 스위치를 교체해 주면 해결된다.

   봉을 뒤로 젖히면 불이 들어와야 하는데 그냥 깜빡이다가 커질 경우 스위치를 교체해준다.

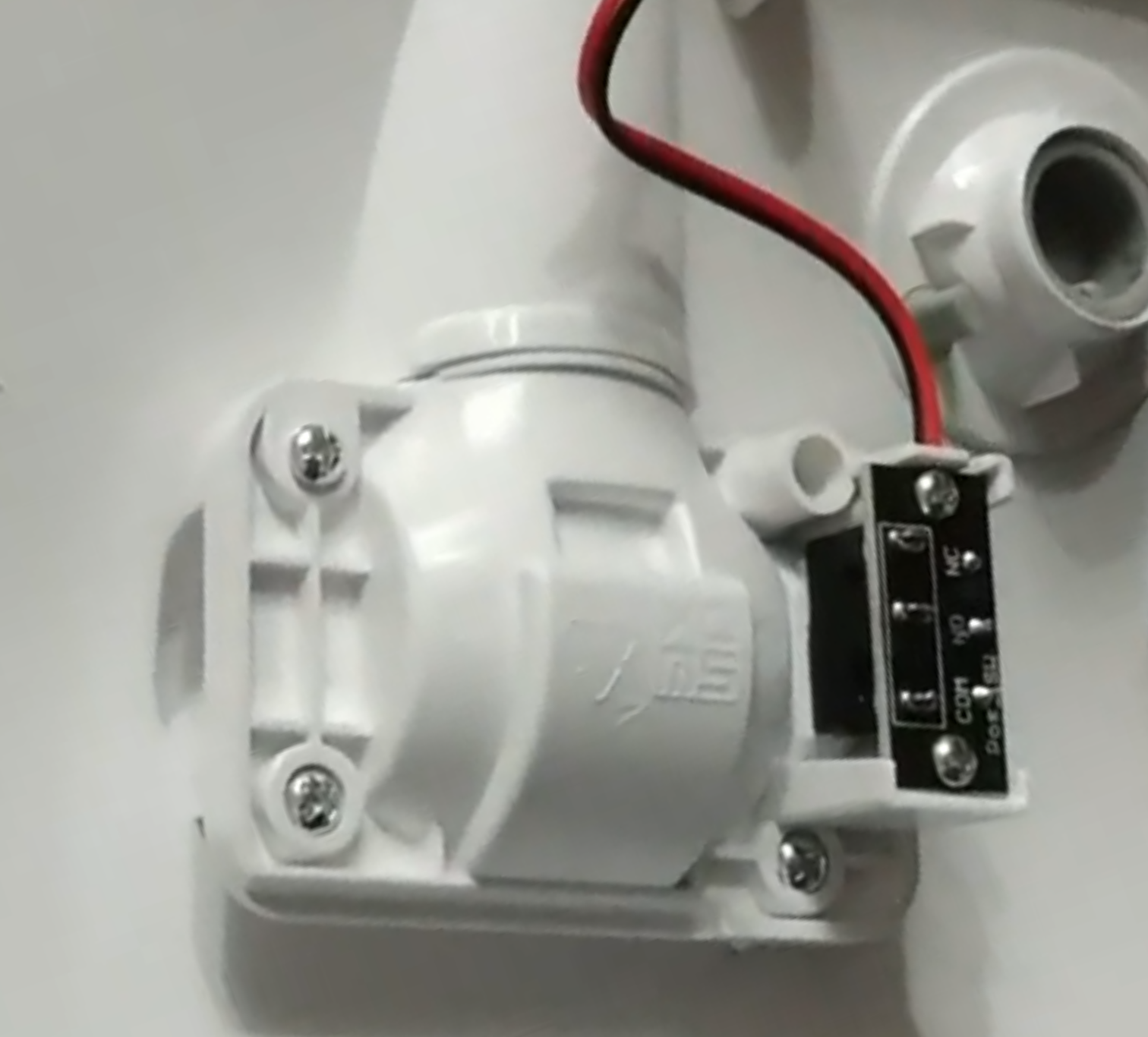

스위치 불량 여부는 분해한 상태에서 스위치를 연결해 눌러보면 LED 가 들어오는 것을  확인할 수 있다.

다른 방법으로는 커넥터를 빼고 얇은 드라이버로 쇼트시켜보면 알 수 있다.

기존 스위치도 꽉 눌러주면 LED가 들어오는 경우가 있다.

스위치 내부에 이물질이 들어갔거나 플라스틱 가루가 많이 보일 것이다.

청소만 해도 한두 달 정도는 사용이 가능하다.

이 기간 내에 스위치를 구매 해 놓으면 바로 수리가 가능하다.

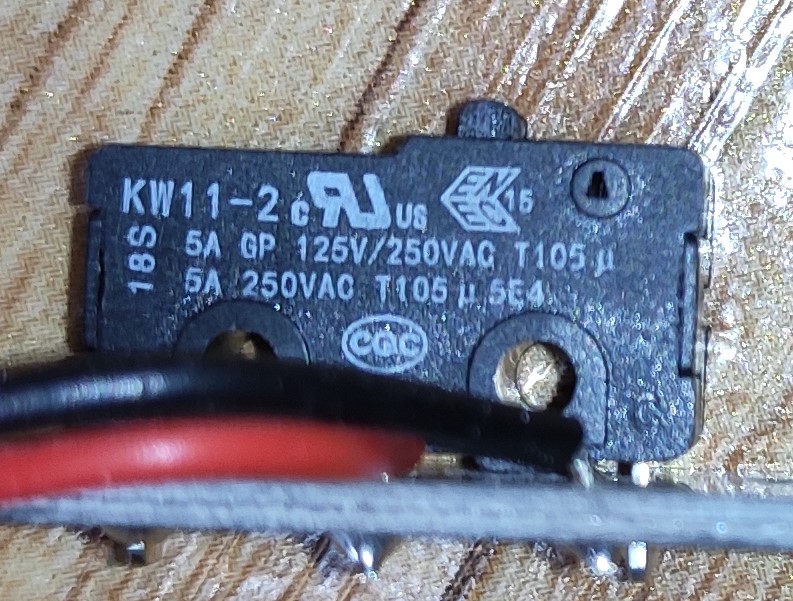

스위치는 같은 제품이 두 가지 모양으로 판매되고 있다.

같은 크기 제품이면 아무거나 구입해도 된다.

위에 눌러주는 부분만 비틀어서 빼주면 된다.

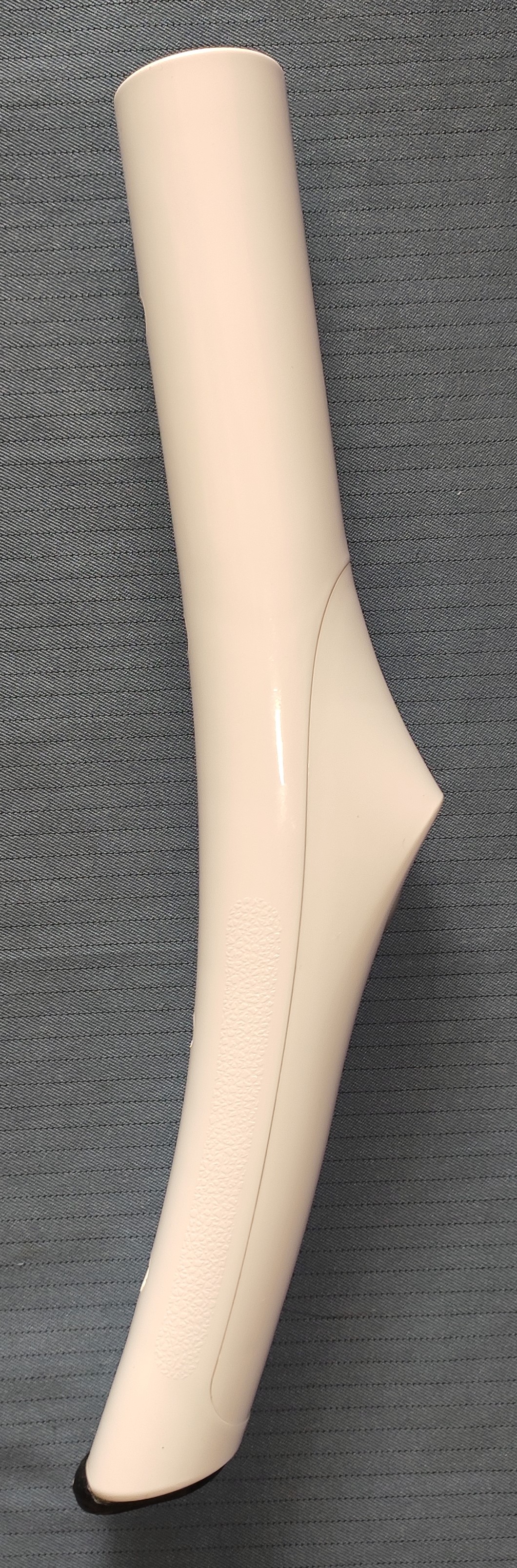

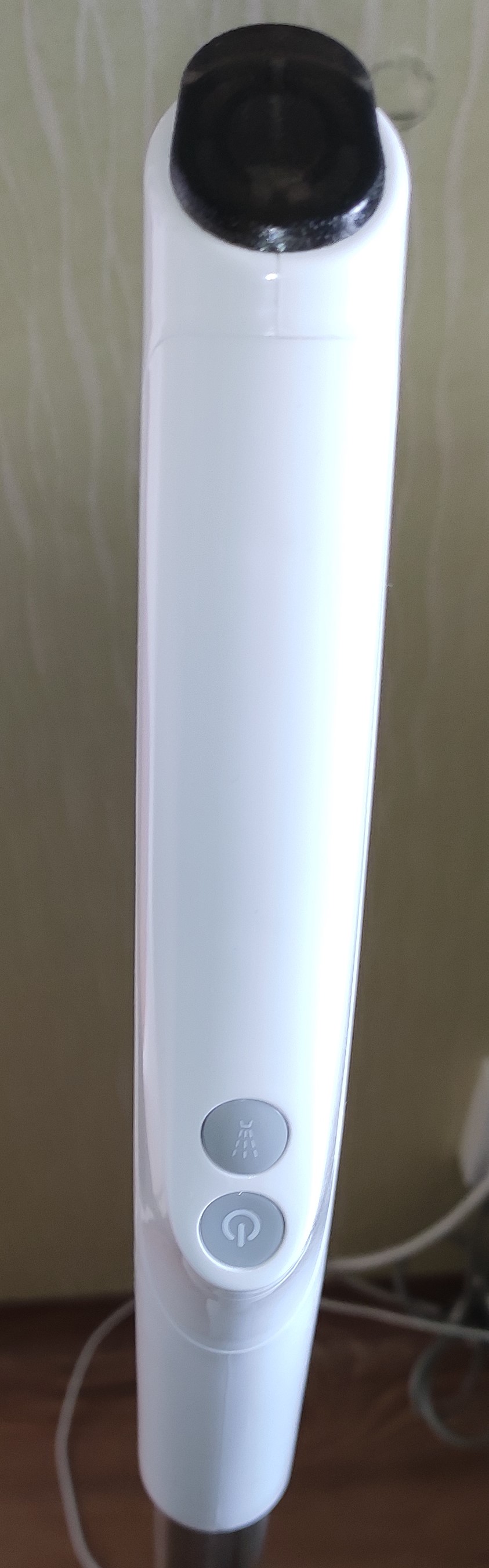

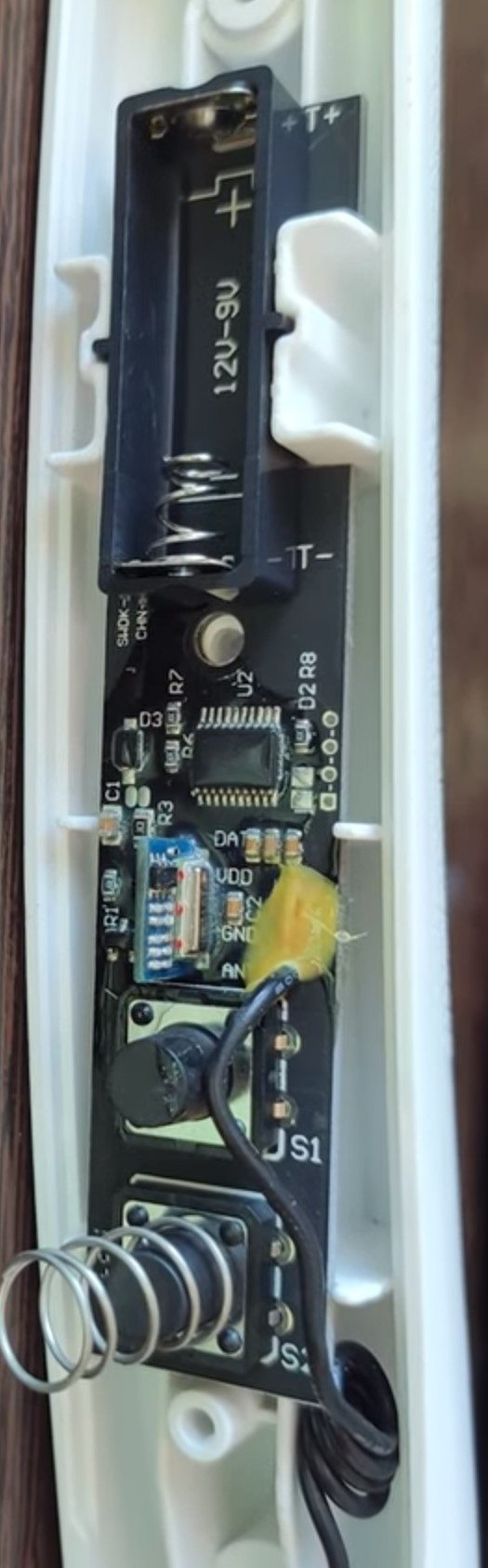

손잡이 전원 문제 해결 방법

스위치를 눌러도 전원이 안 들어올 경우

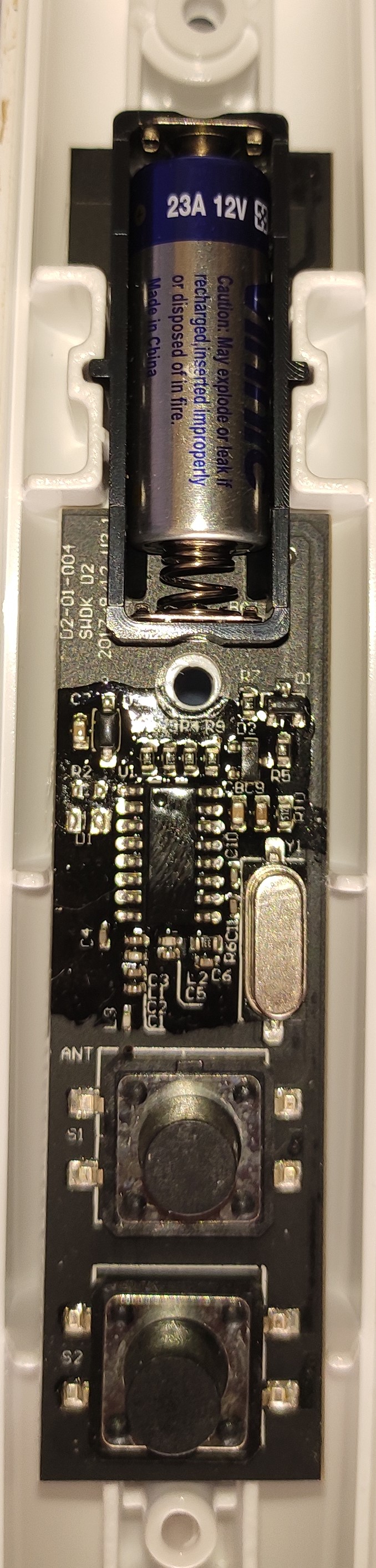

내부 건전지를 교체해준다.

분해할 때는 뒷면에서 고무 3개를 빼고 나사를 풀러 주면 된다.

스위치 부분에 스프링이 끼워져 있으니 분해할 때 누르는 부분을 위로하고 천천히 열어준다.

사실 스프링이 없어도 작동하는데 불편은 없다.



분해시 스프링이 빠지지 않도록 주의 한다.

스프링 위치는 파워 부분이다.

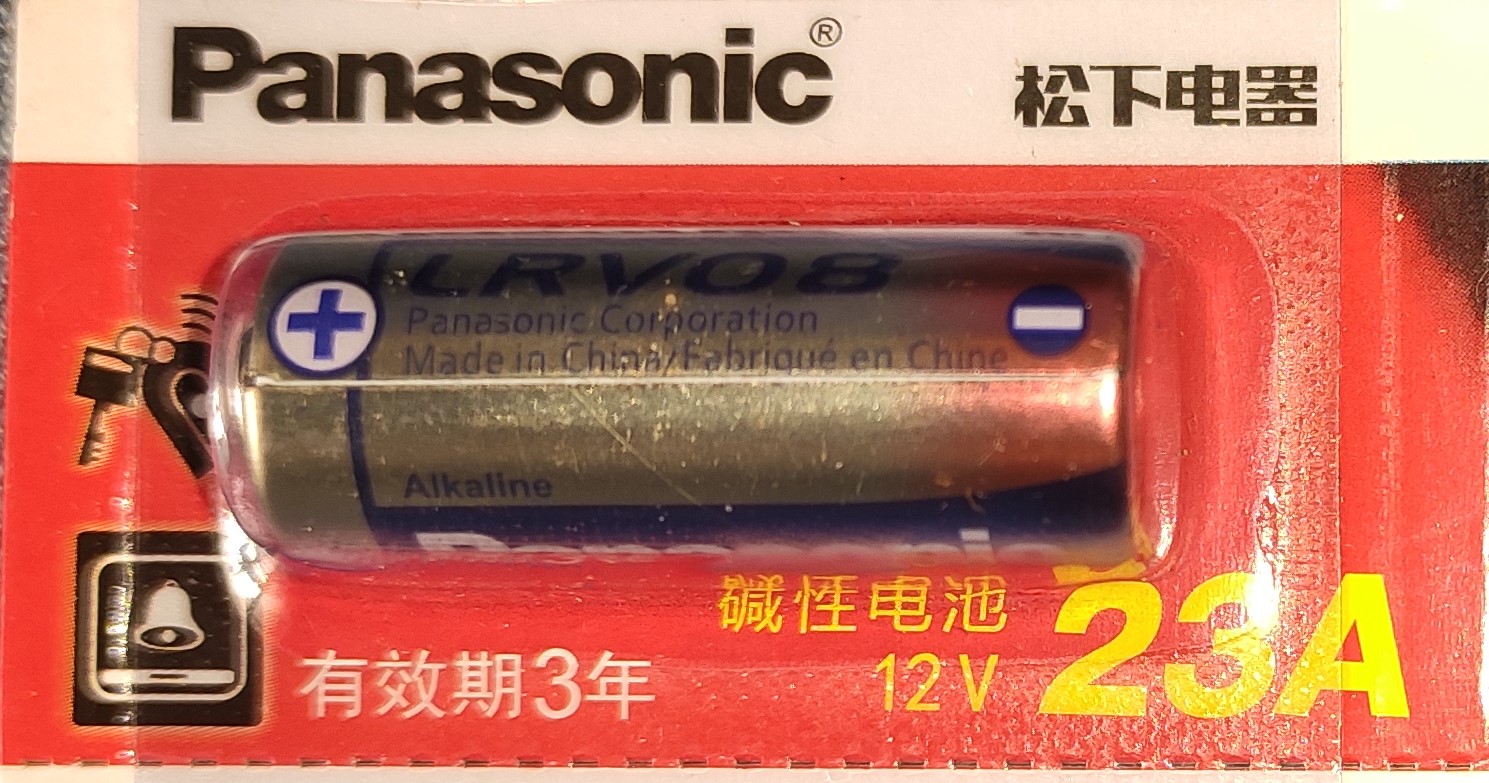

손잡이 베터리 12V

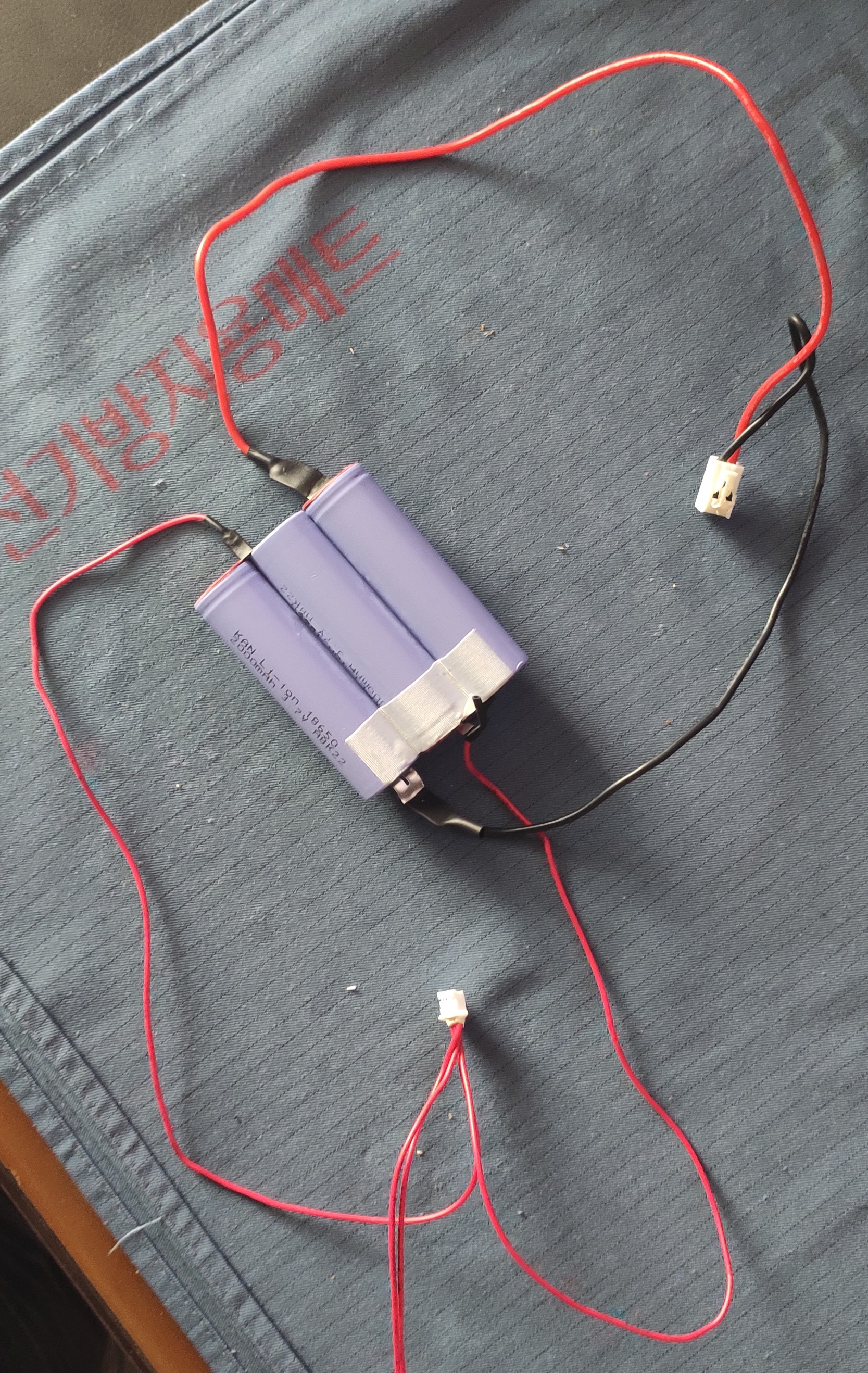

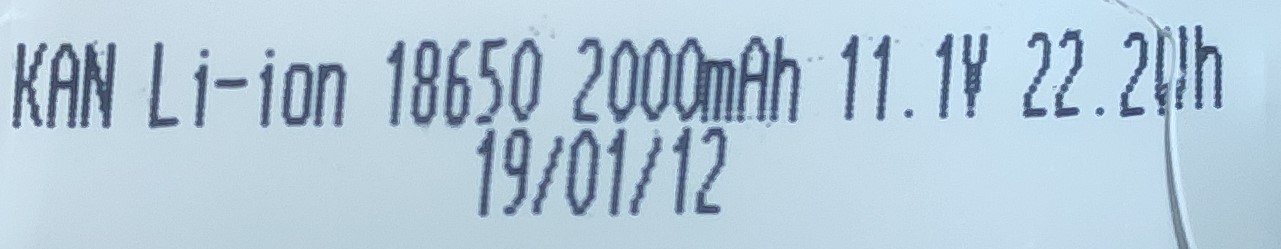

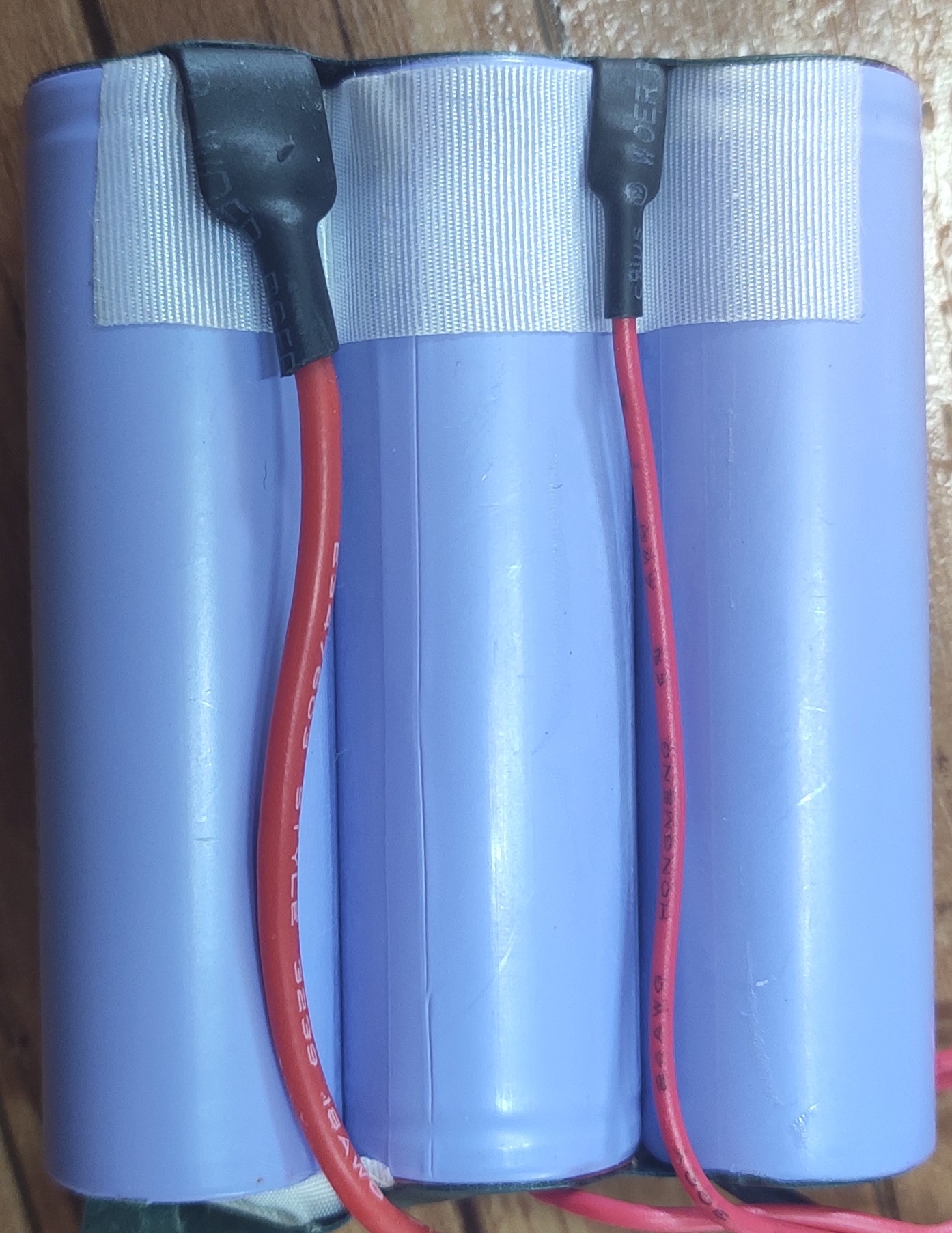

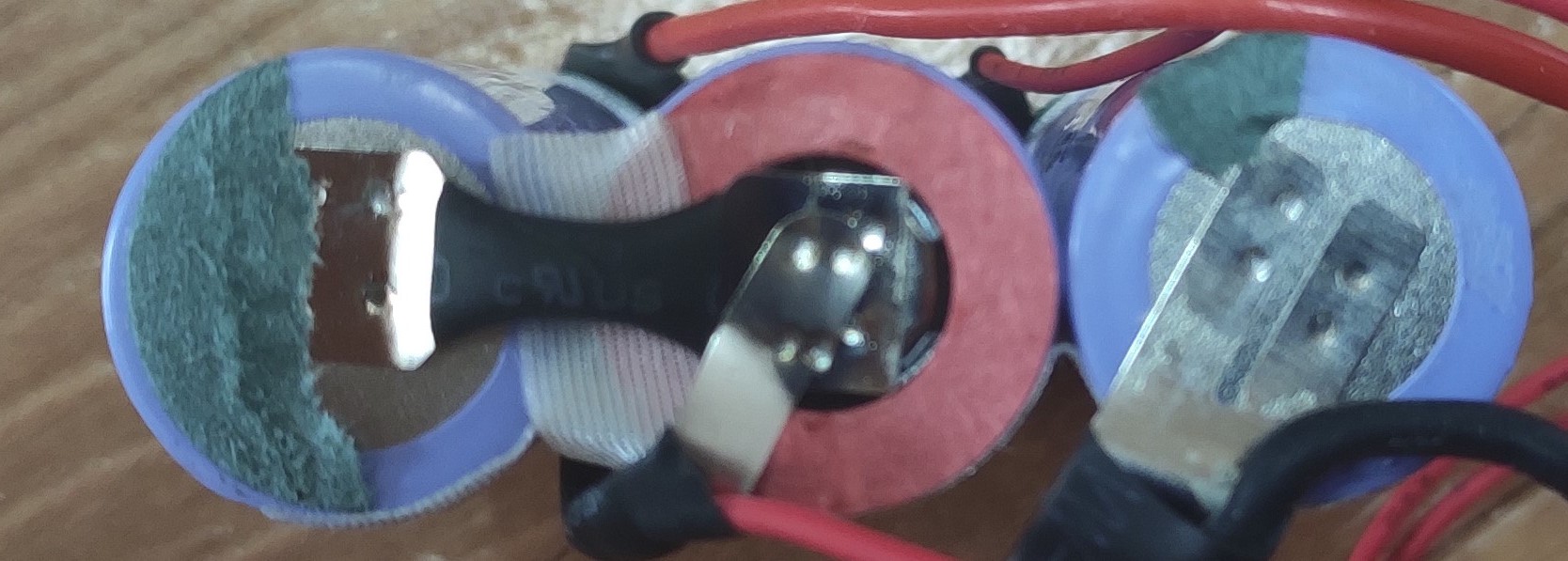

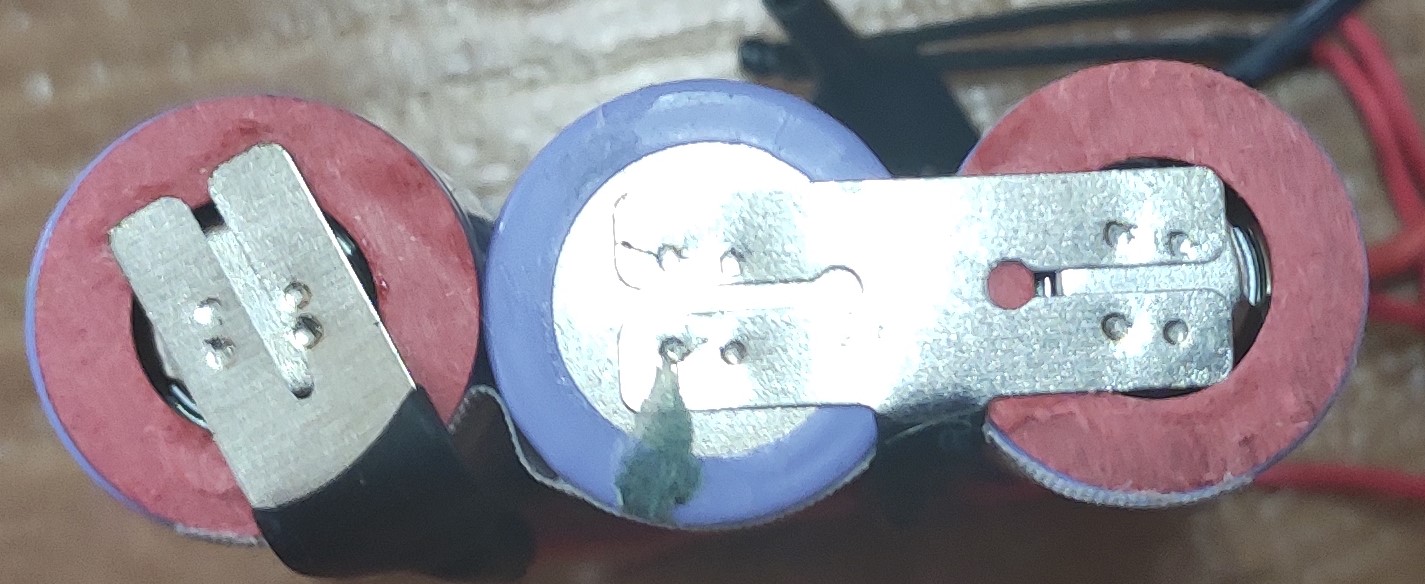

본체베터리

11.1V  22.2W 2000mA

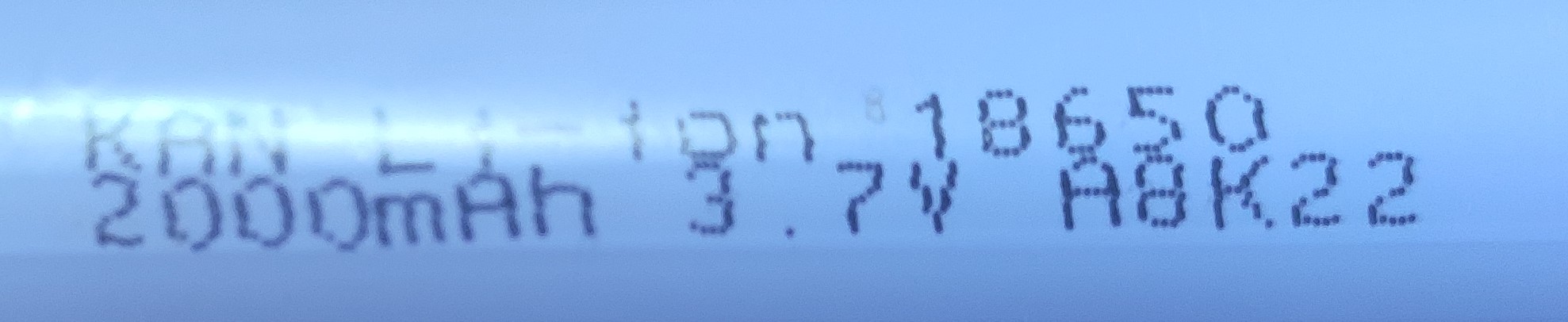

18650  3.7V 2000mA  3셀 직렬 사용

=> 3셀 직렬이라 2000mA이다.



=> 베터리 교체시 무조건 큰용량으로 교체한다고 좋은것은 아니다.

     내부회로의 콘덴서 용량에 따라 베터리의 용량도 한계가 있다.

www.aliexpress.com/item/4001140540403.html?spm=a2g0o.productlist.0.0.459067f6QA83PF&ad_pvid=2021010922330810073349957680370006373404_3&s=p

US $9.42 17% OFF|Turmera 3S 12.6V 4S 16.8V 5S 21V 6S 25V VTC6 Battery Pack US18650VTC6 3000mah Battery 30A for 18V Screwdriver B

알리에서 3셀 베터리를 구입하면 20000원정도 한다.

용량은 표시된 용량은 아닐것으로 보인다.

구글에서 베터리팩 조회해서 국내에서 만들어진 제품 구입하면 저렴하게 구매할수도 있다.

다른 잔고장이 없다면 베터리 교체해서 사용해도 되지만

그동안 잔고장이 몇번 있었다면 베터리 교체를 추천하지 않는다.

국내베터리 리필 회사를 통해도 20000원~25000원 정도면 가능할 것으로 보인다.

용량을 좀 높이면 가격도 올라간다.
