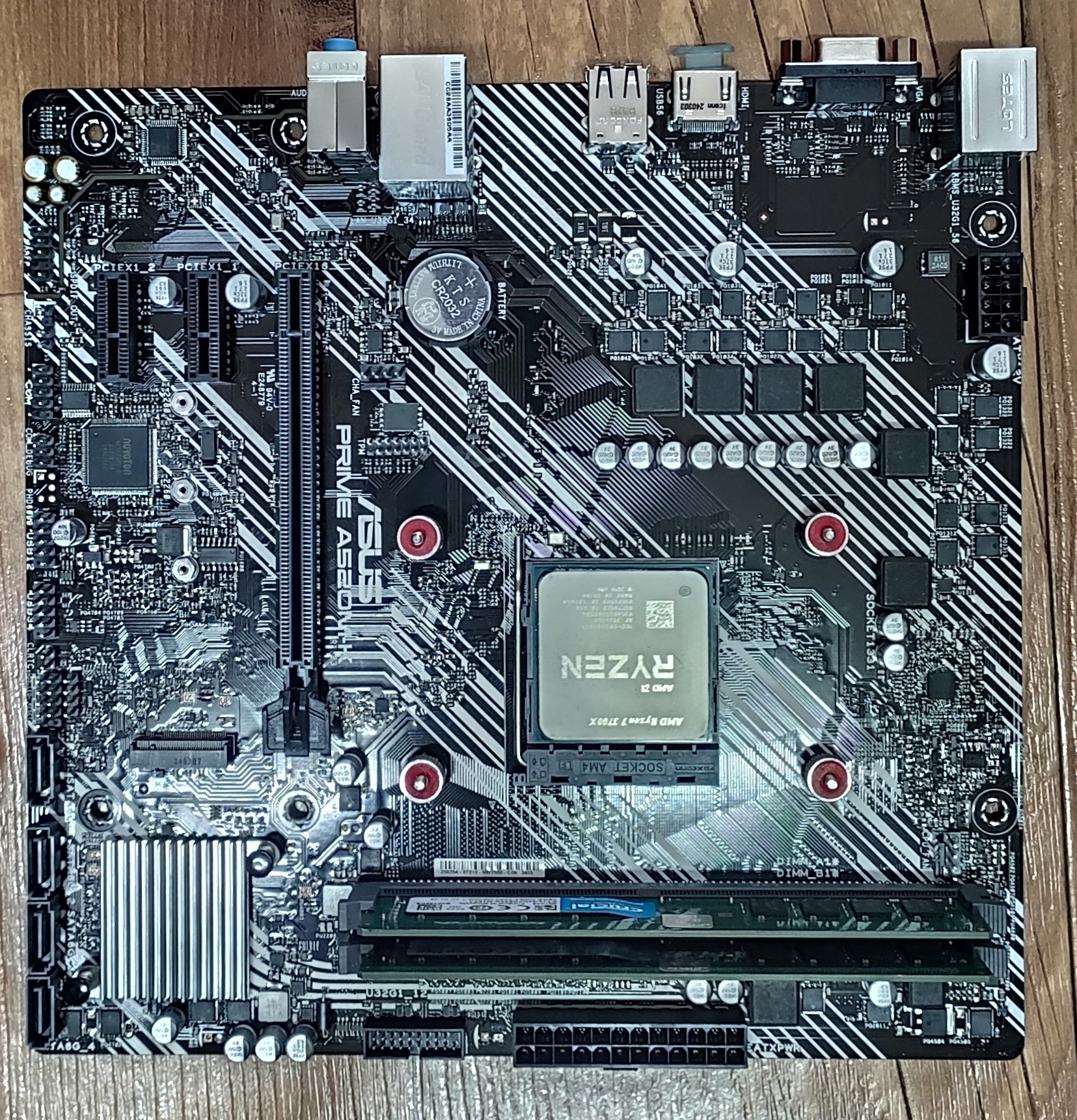

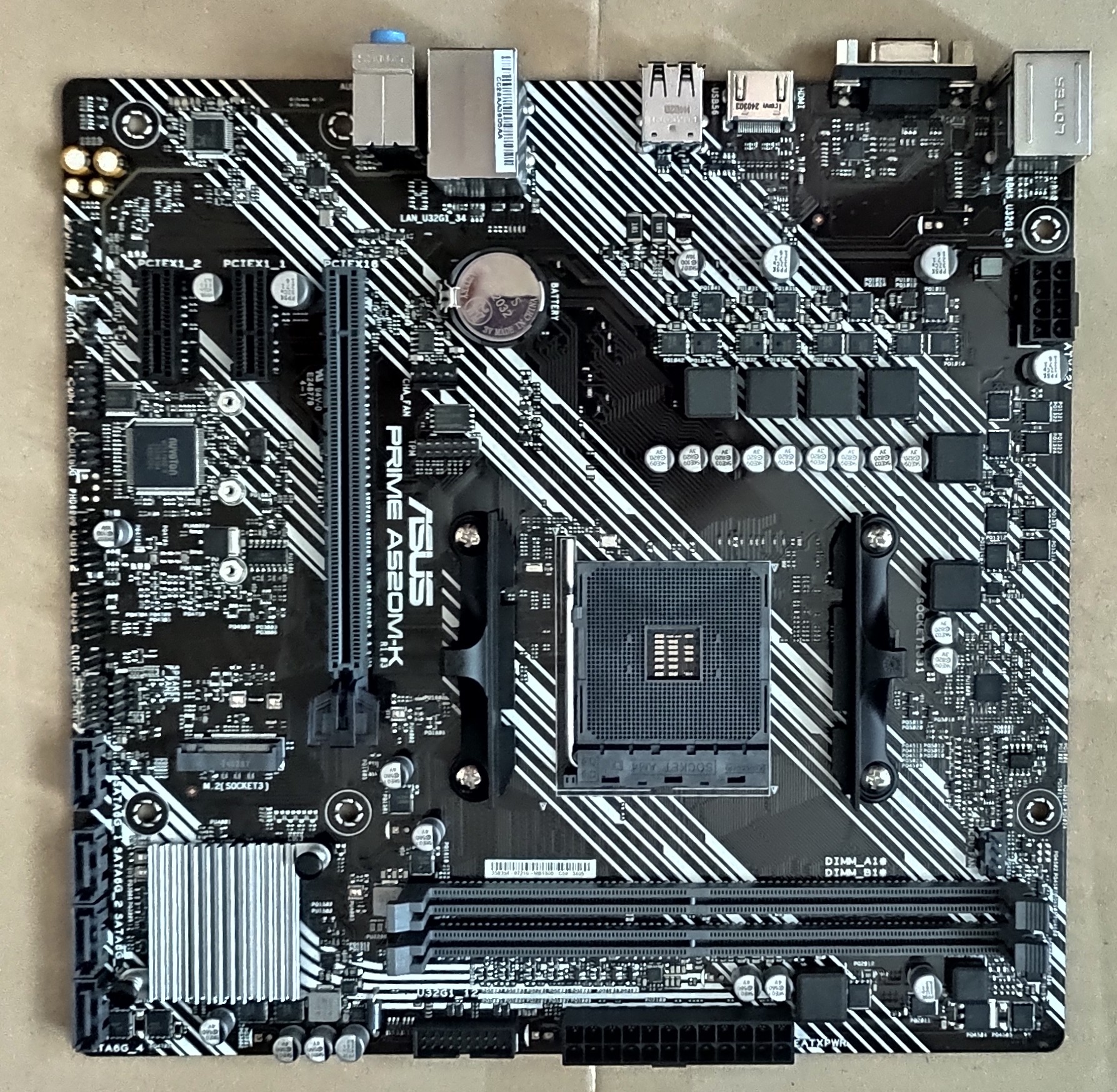

ASUS A520M-K AM4 메인보드
ASUS PRIME X570 /P 보드가 고장 나서 대체용으로 구입한 저렴이 보드
=> 저가형보드이고 하드웨어 연결이나 스펙상 차이가 있다.
=> 윈도우 11 설치 후 사용상의 문제점은 전혀 없고 차이점도 없다.
=> 그래픽카드 연결후 아래 부분에 PCI-E 무선랜-블루투스 카드를 장착해서 사용했는데
보드가 작아져서 그래픽카드와 밀착해 버렸다.
=> IC DOCK HDD RACK 과 호환성 문제가 있다. (예상 못한 문제점1)
=> Kioxia XG8 KXG8AZNV1T02 PCIe Gen4 SSD 1T NVME의 성능을 모두 사용할 수 없게 되었다.(예상한 문제점)
-> 체감할 수 있는 차이가 전혀 없어서 그대로 사용하기로 했다.
-> 두 카드 사이에 들어가 있어서 그런지 열이 많이 난다. (구리 방열판 장착 후 47도까지 올라간다.)
=> NVME로만 부팅하는 보드의 SATA핫플러그인 문제점을 알 수 있게 되었다.
-> B460M, B460M steel legend , ASUS PRIME X570 /PRO, ASUS PRIME X570 /P, ASUS A520M-K, 모두 핫 플러그인에 문제가 있다.

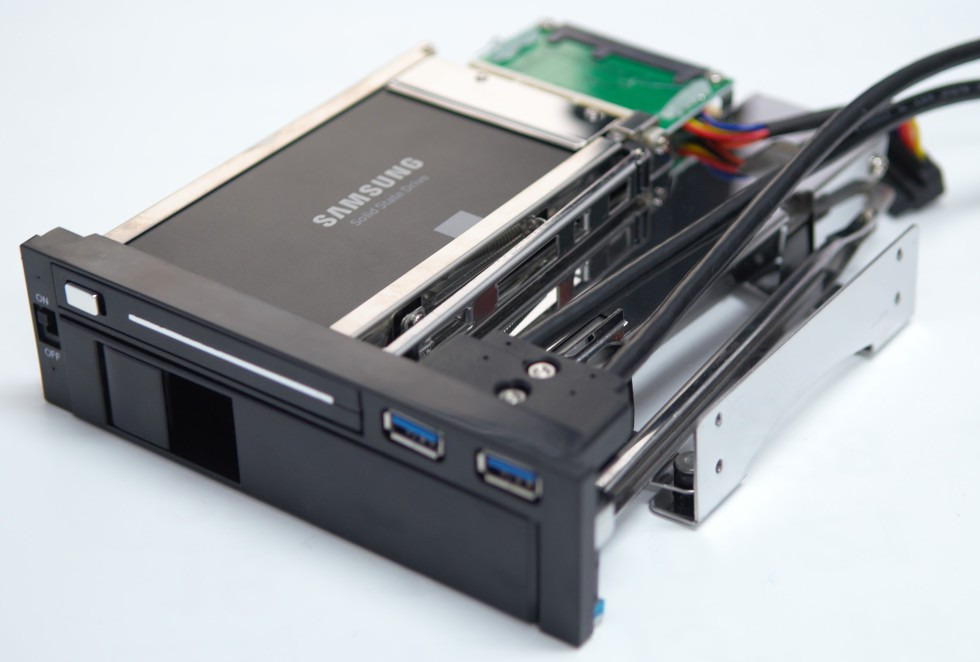

-> 테스트한 HDD RACK
TOOLFREE MRA504-6G HDD RACK (HDD TRAY)
https://december.tistory.com/1335
ST7221 3.5 2.5 듀얼베이 HotSwap 하드랙 hdd rack
https://december.tistory.com/1477

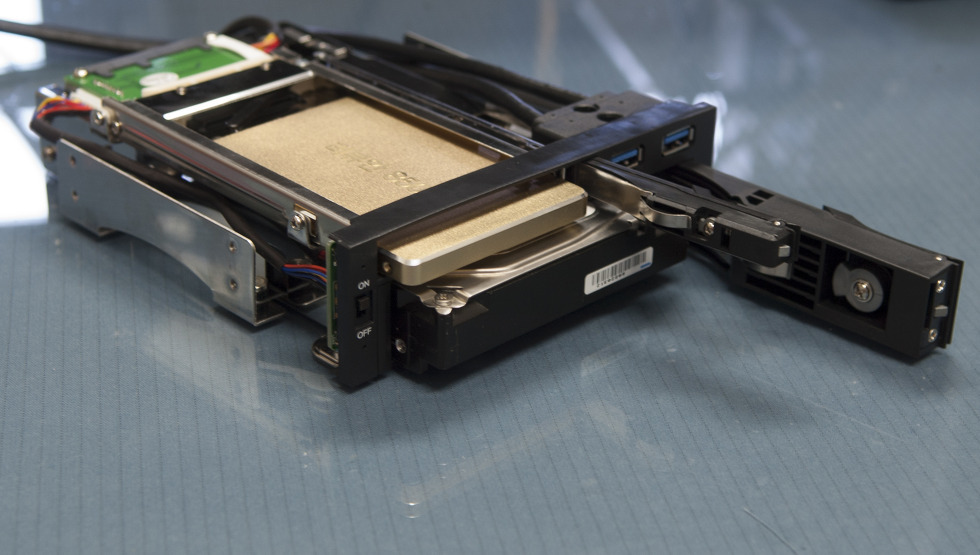

Enermax Mobile Rack EMK5201U3
https://december.tistory.com/1262

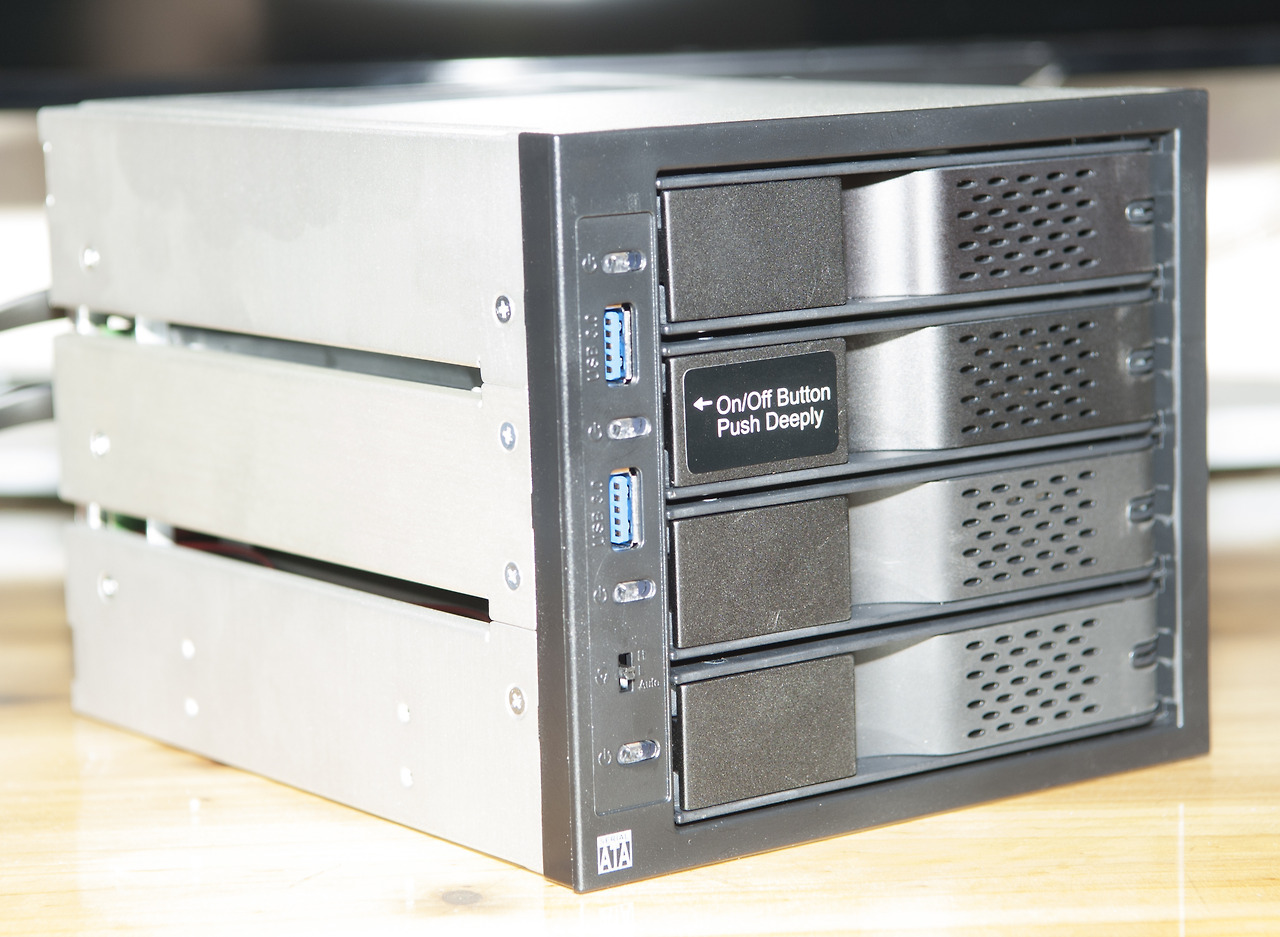

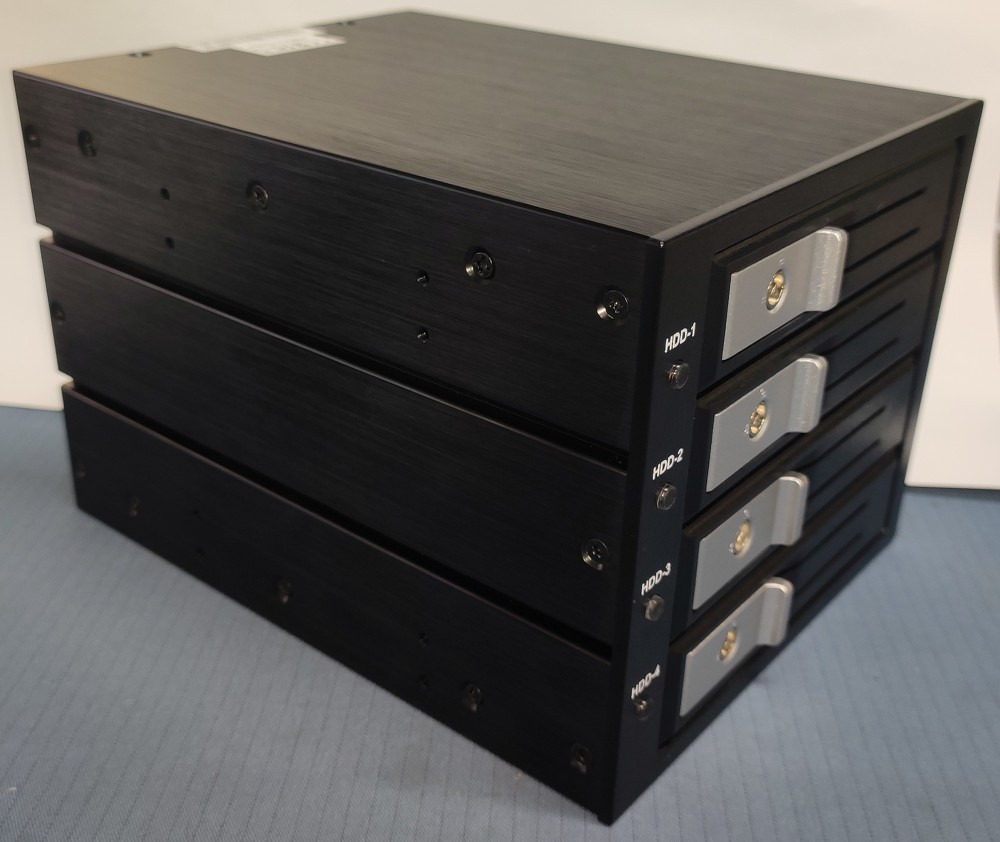

ICY DOCK 3.5인치 4 베이 하드랙(MB974SP-2B)
https://december.tistory.com/1259
ASUS A520M-K보드는 IC DOCK HDD RACK과 호환성 문제가 있다.
(예상 못한 문제점 1)
==> ICY DOCK RACK 연결 시 특정 포트가 작동 안 하는 문제가 발생한다.
-> SSD나 HDD를 보드와 직접 연결해서 인식시킨 후 다시 랙에 연결하면 인식한다.
-> 이렇게 인식하더라도 다른 포트가 작동 안 하는 현상이 랜덤으로 발생한다.
-> 다른 HDD랙에서는 문제가 없고 ICY DOCK RACK도 다른 보드에서는 문제가 없다.
둘 간의 호환성 문제로 볼 수밖에 없다.

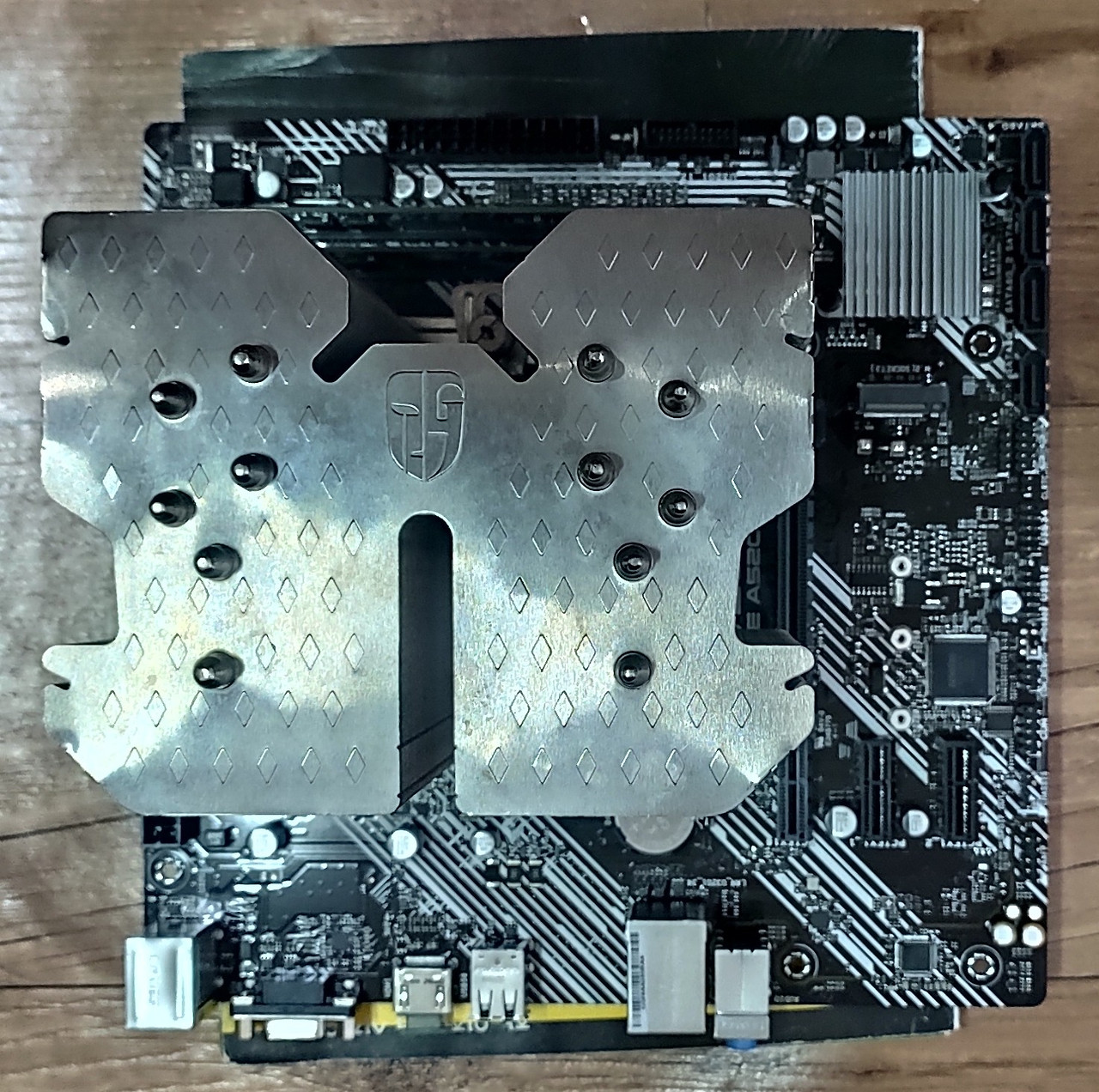

브라보텍 루시퍼 쿨러를 장착할 수가 없다.
대형쿨러를 장착할 수 없다.
-> 크기가 너무 커서 그래픽카드와 닿는다. (예상 못한 문제점 2)
-> 지금까지 이런 문제가 발생한 적이 없어 예상하지 못했다.

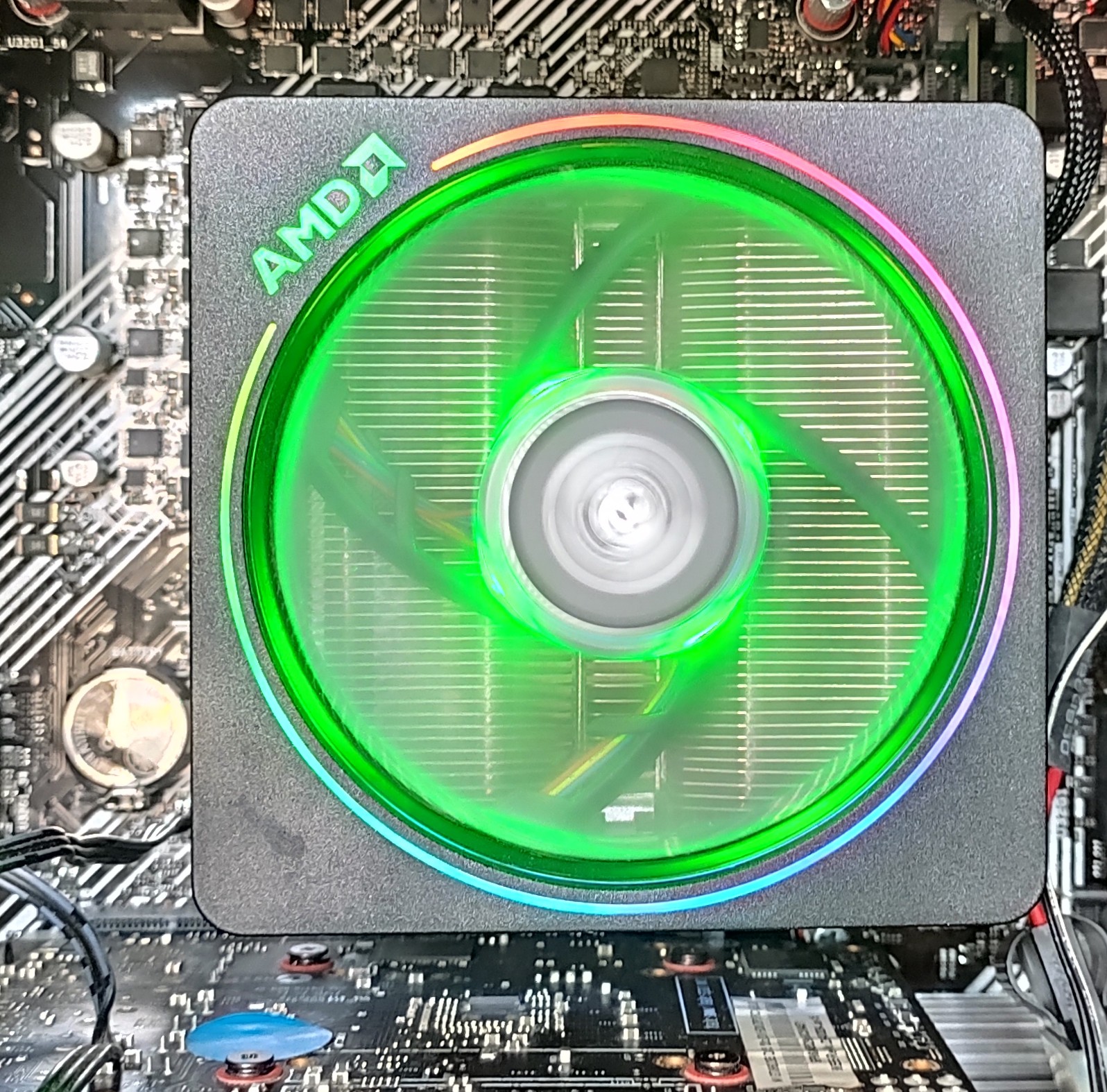

다행히 그동안 사용하지 않고 보관하고 있던 AMD 레이스프리즘 쿨러를 장착해 줬다.
이작은 쿨러가 꽉찬다.

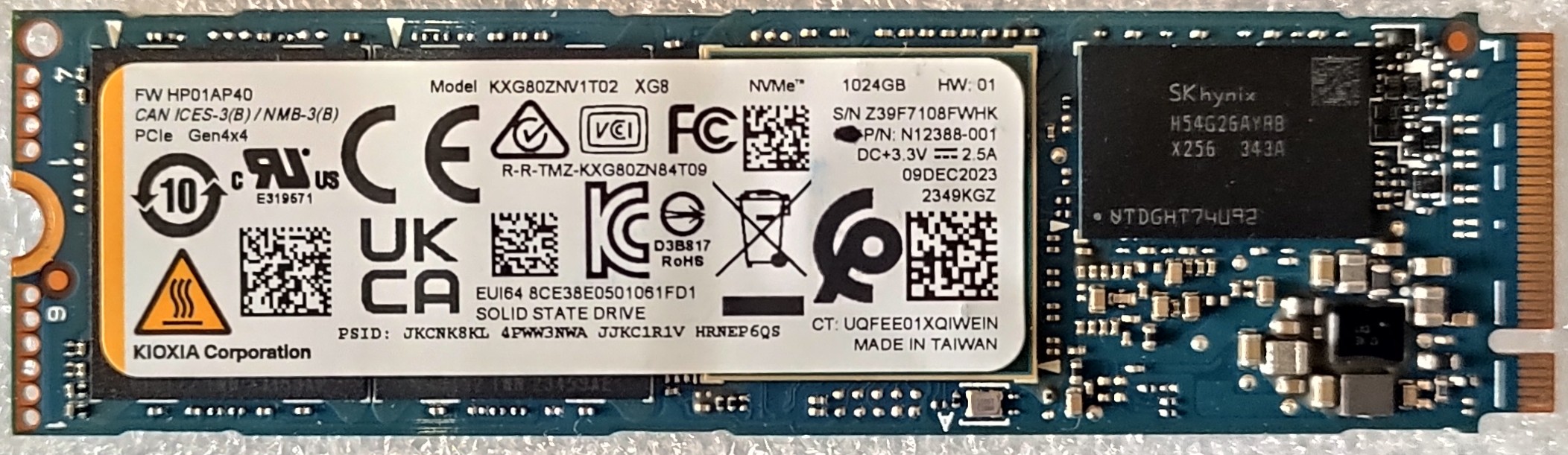

Kioxia XG8 KXG8AZNV1T02 PCIe Gen4 SSD 1T NVME의 성능을 모두 사용할 수 없게 되었다.(예상한 문제점)
-> 보드가 PCIE 3.0만 지원한다.
-> 체감할 수 있는 차이가 전혀 없어서 그대로 사용하기로 했다.
-> 두 카드 사이에 들어가 있어서 그런지 열이 많이 난다.

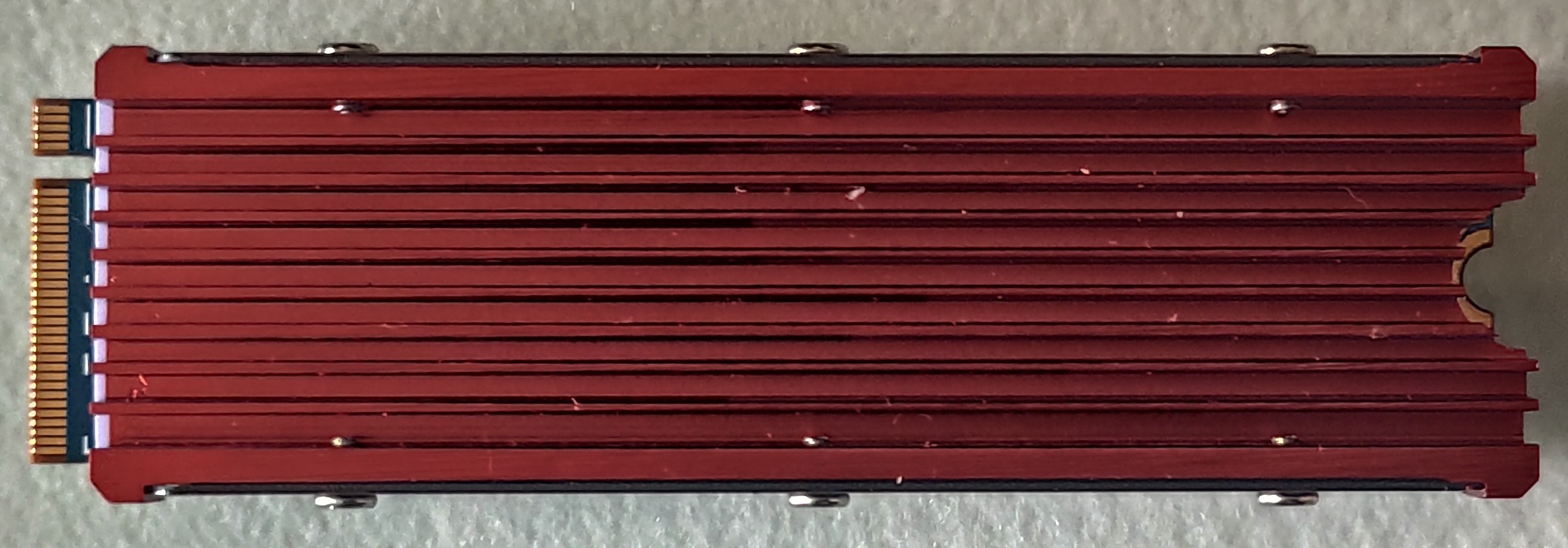

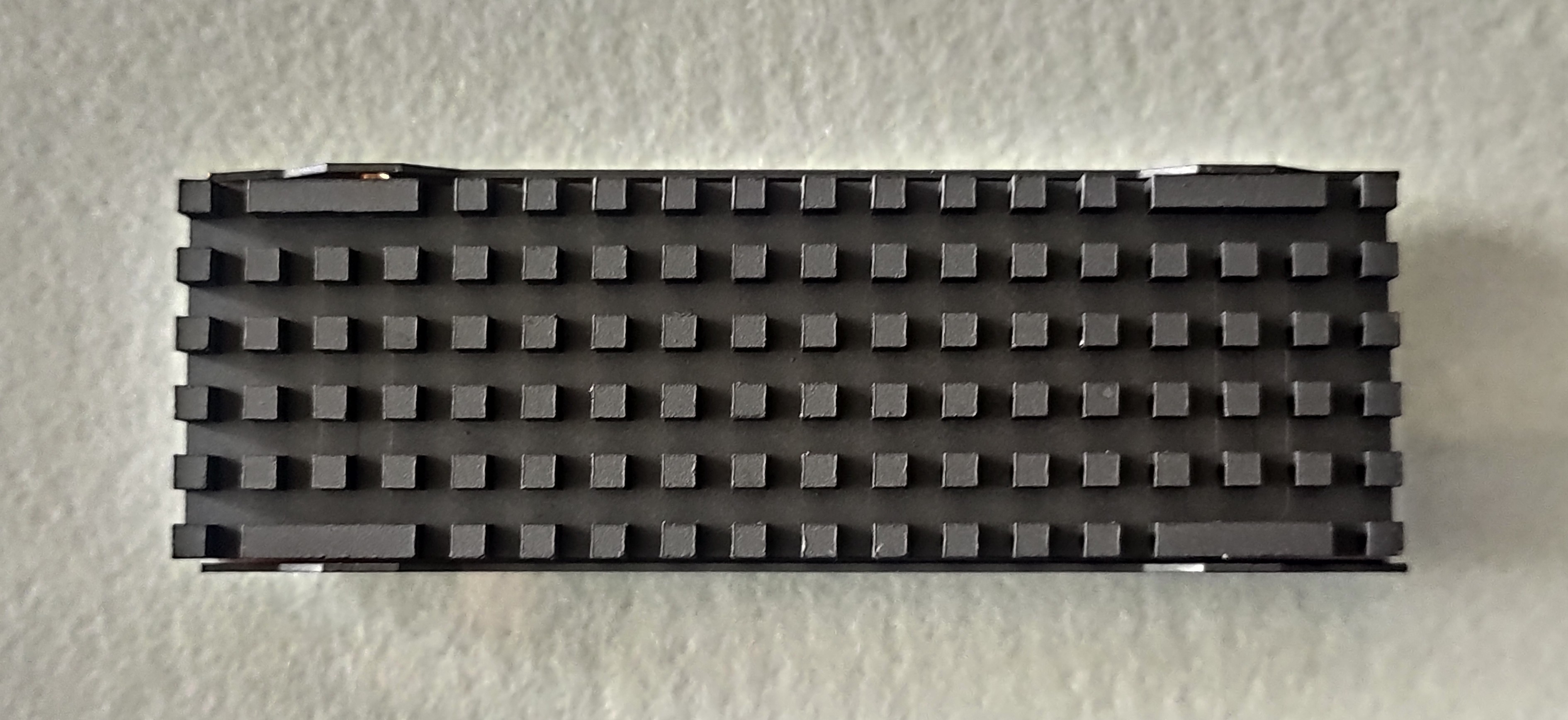

-> 4mm 구리 방열판 장착 후 47도까지 올라간다.

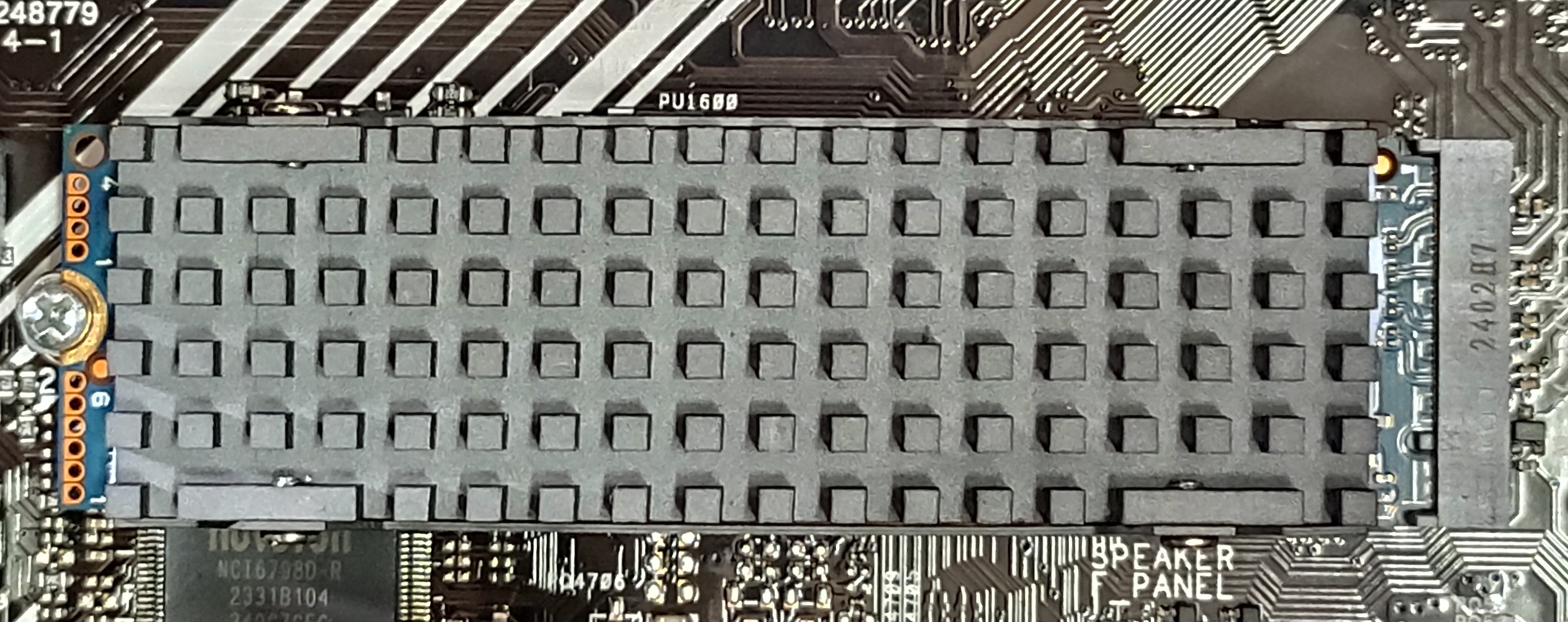

-> 5mm 알루미늄 방열판은 51도까지 올라간다.
NVME로 부팅하는 보드의 SATA 핫플러그인 문제점 확인
==> NVME 단독부팅 시 핫플러그인 시간이 오래 걸린다.
B460M, B460M steel legend ASUS PRIME X570 /PRO, ASUS PRIME X570 /P, ASUS A520M-K, 모두 SATA 핫 플러그인에 문제가 있다.
==> NVME로 부팅시 ( SATA 장치가 인식되지 않은 상태에서 부팅 시)
Windows 11에서 첫 번째 사타장치를 핫플러그인으로 인식하는 시간이 오래 걸린다.
-> 2분에서 3분 정도 시간이 걸린다.

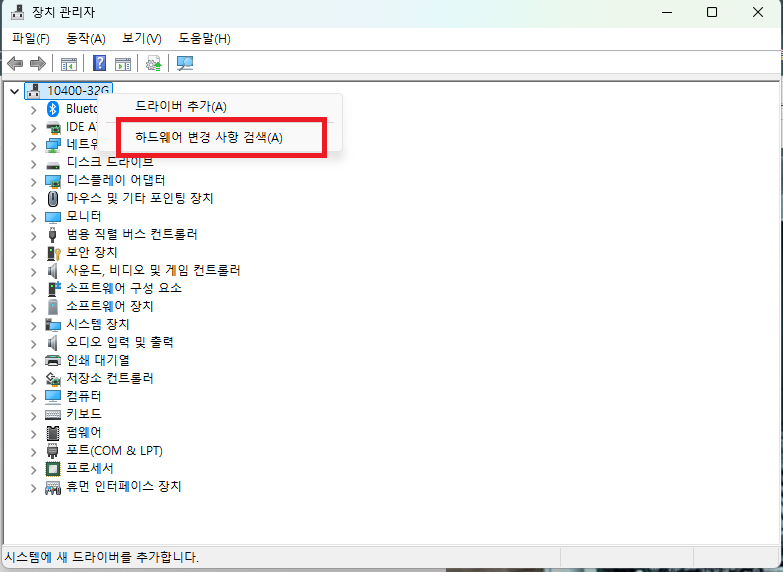

-> 장치 관리자에서 하드웨어 변경사항을 검색하면 바로 인식한다.
-> Windows 11에서 SATA 장치를 하나라도 인식시키면 다음 SATA장치는 바로 인식된다.
-> 테스트한 HDD RACK
TOOLFREE MRA504-6G HDD RACK (HDD TRAY)
https://december.tistory.com/1335
ST7221 3.5 2.5 듀얼베이 HotSwap 하드랙 hdd rack
https://december.tistory.com/1477
Enermax Mobile Rack EMK5201U3
https://december.tistory.com/1262
ICY DOCK 3.5인치 4 베이 하드랙(MB974SP-2B)
https://december.tistory.com/1259
핫스왑(Hot Swap) - PC가 켜진 상태에서 장치를 추가하고 장치의 플러그를 뽑고 안전하게 제거할 수 있다.
핫플러그(Hot Plug) - PC가 켜진 상태에서 장치를 추가할 수 있고 제거하려면 컴퓨터를 종료해야 한다.

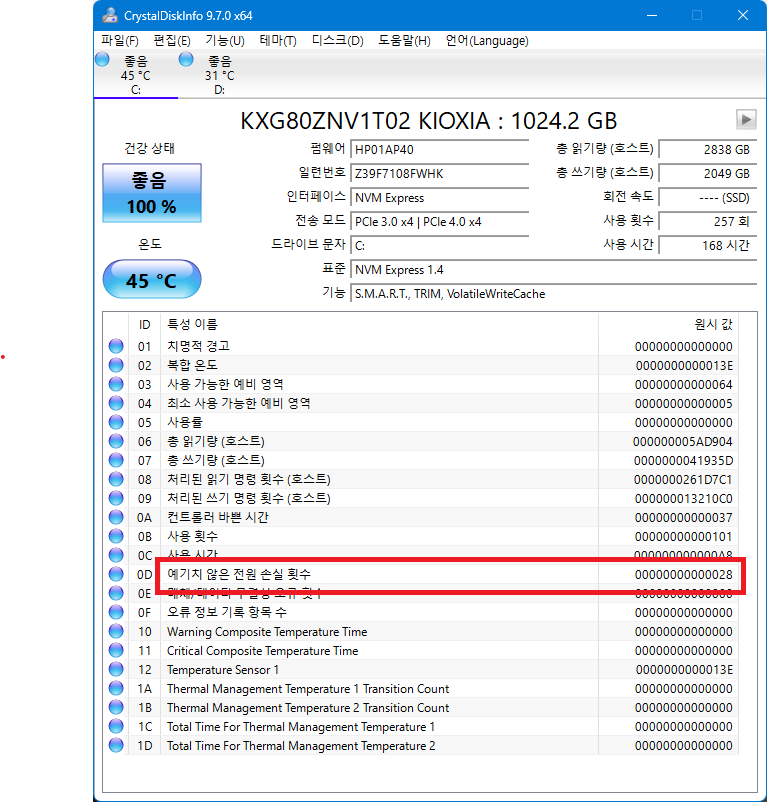

핫플러그에서 장치 제거를 하면 HDD의 갑작스러운 전원차단 수 카운터가 올라간다.
핫스왑에서는 장치 제거를 하면 HDD의 갑작스런 전원차단 수 카운터가 올라가지 않는다.

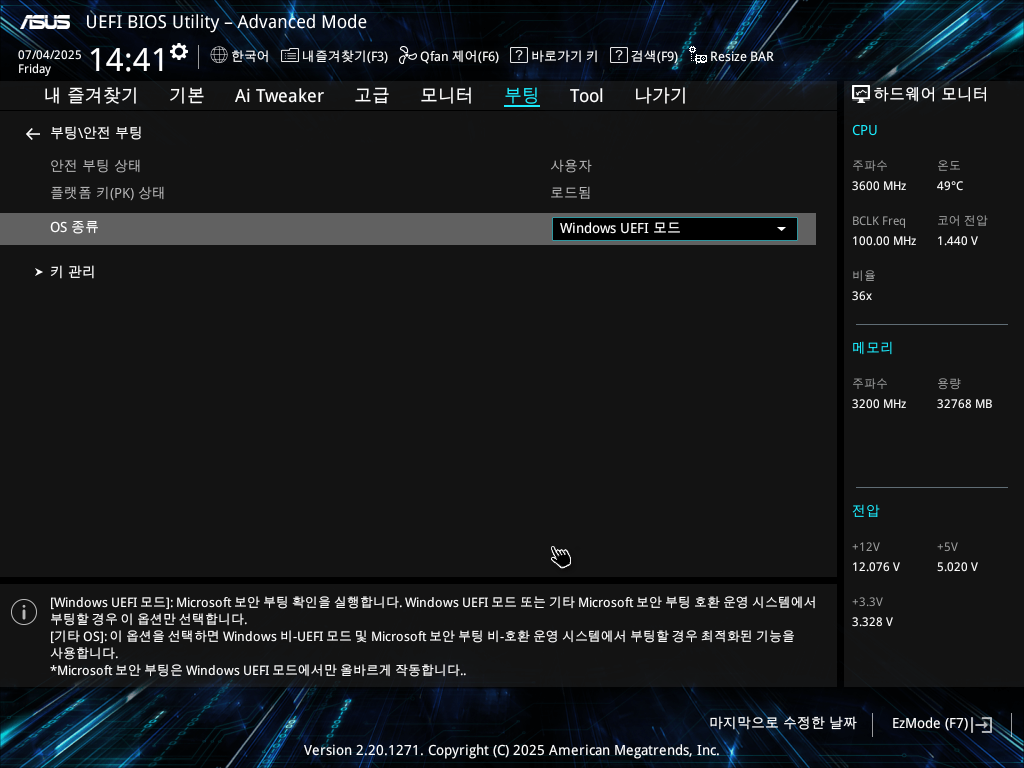

바이오스의 OS종류가 UEFI 모드가 기본이 아니고 다른 OS 사용으로 되어 있다.
=> 요즘 보드는 기본이 UEFI 모드로 되어 있는데 이보드는 특이하게 기본이 UEFI모드가 아닌 다른 OS로 되어 있다.
윈도우 11 설치시 반드시 UEFI 모드로 설정하고 설치한다.
광출력으로 사용 시 돌비 5.1 채널 설정을 할수 없다.
https://december.tistory.com/1630
리얼텍 ALC887 칩셋 때문인지 드라이버 설치가 안된다.
리얼텍용 DOLBY5.1 드라이버 설치시 오류도 나오고 재부팅시 또는 종료시 KERNEL POWER41(63) 이벤트 발생한다.
사용상 문제는 없는데 마치 심각한 문제가 발생한 것처럼 KERNEL POWER41(63) 이벤트가 발생한다.
spdif 단자가 있어서 오디오 연결을 위해 이보드를 선택했는데.....
결국 그래픽카드의 HDMI 단자를 이용하여 5.1 채널을 활성화했다.
CPU & MEMORY 지원 목록===========================

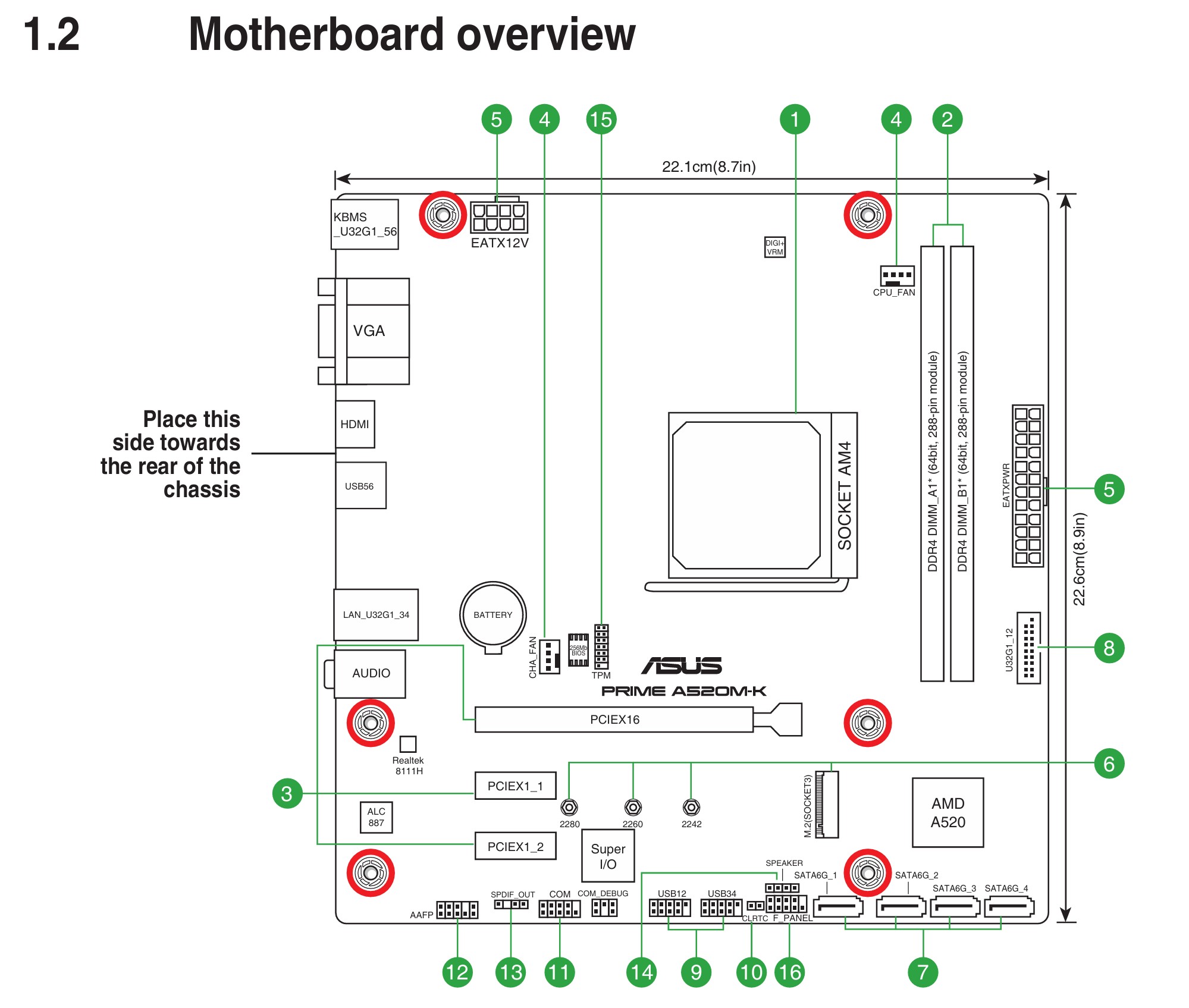

레이아웃 내용
1. CPU 소켓메인보드는 3세대 AMD Ryzen™ 및 3세대 AMD Ryzen™과 Radeon™ 그래픽 프로세서를 위해 설계된 AMD 소켓 AM4를 제공합니다.자세한 내용은 중앙 처리 장치(CPU)를 참조하십시오.
2. DDR4 DIMM 슬롯메인보드는 DDR4(더블 데이터 레이트 4) 메모리 모듈을 위해 설계된 듀얼 인라인 메모리 모듈(DIMM) 슬롯을 제공합니다. 자세한 내용은 시스템 메모리를 참조하십시오.
3. 확장 슬롯이 메인보드는 PCIe x16 그래픽 카드 하나와 PCIe 3.0 x1 네트워크 카드, SCSI 카드 및 PCI 익스프레스 규격을 준수하는 기타 카드를 두 개 지원합니다.
4. 팬 헤더팬 헤더를 통해 시스템을 식히기 위한 팬을 연결할 수 있습니다.
5. 전원 커넥터이 전원 커넥터를 통해 마더보드를 전원 공급 장치에 연결할 수 있습니다.
전원 공급 장치 플러그는 오직 한 방향으로만 꽂히도록 설계되어 있습니다.
적절한 방향을 찾아서 부드럽게 눌러 전원 공급 장치 플러그가 완전히 삽입될 때까지 밀어주세요.
8핀 전원 플러그를 연결하는 것을 잊지 마세요.
6. M.2 슬롯 (Key M) M.2 슬롯은 M.2 SSD 모듈과 같은 M.2 장치를 설치할 수 있게 해줍니다.
3세대 AMD Ryzen™ 및 Radeon™ 그래픽 프로세서를 사용하는 3세대 AMD Ryzen™의 경우,
M.2 슬롯은 PCIe 3.0 x4 및 SATA 모드 Key M과 타입 2242/2260/2280 저장 장치를 지원합니다.
7. SATA 6Gb/s 포트 SATA 6Gb/s 포트는 SATA 케이블을 통해 광 디스크 드라이브 및 하드 디스크 드라이브와 같은 SATA 장치를 연결할 수 있게 해줍니다.

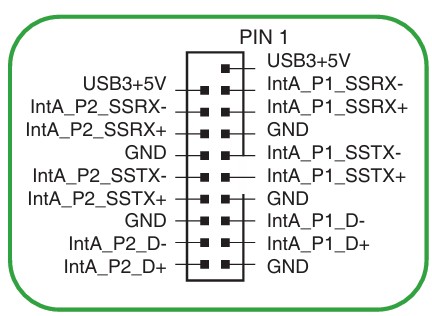

8. USB 3.2 Gen 1 헤더USB 3.2 Gen 1 헤더는 추가 USB 3.2 Gen 1 포트를 위한 USB 3.2 Gen 1 모듈을 연결할 수 있게 해줍니다. USB 3.2 Gen 1 헤더는 최대 5 Gb/s의 데이터 전송 속도를 제공합니다.
Int PUSB 3.2 Gen 1 모듈은 별도로 구매해야 합니다.

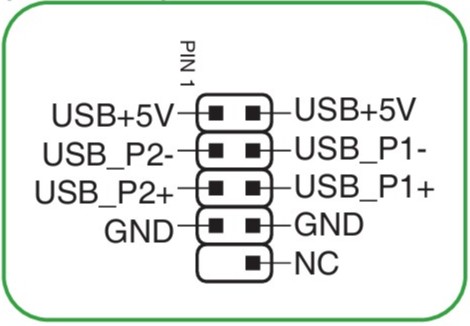

9. USB 2.0 헤더USB 2.0 헤더는 추가 USB 2.0 포트를 위한 USB 모듈을 연결할 수 있게 해줍니다.
USB 2.0 헤더는 최대 480 Mb/s의 데이터 전송 속도를 제공합니다.
USB 커넥터에 1394 케이블을 연결하지 마십시오.
그렇게 하면 마더보드가 손상됩니다!
USB 2.0 모듈은 별도로 구매해야 합니다.

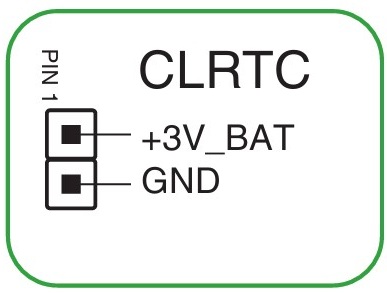

10. CMOS 클리어 헤더이 헤더는 시스템 설정 정보(예: 날짜, 시간, 시스템 비밀번호)의 CMOS RTC RAM 데이터를 지울 수 있도록 해줍니다.
RTC RAM을 지우려면:1.2.3.4.컴퓨터를 끄고 전원 코드를 뽑습니다.
드라이버와 같은 금속 물체를 사용하여 두 핀을 단락합니다.
전원 코드를 연결하고 컴퓨터를 켭니다.

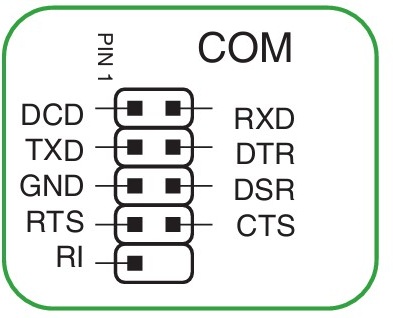

11. COM 포트 헤더이 헤더는 직렬(COM) 포트 용입니다.
직렬 포트 모듈 케이블을 이 헤더에 연결한 후 시스템 섀시의 뒤쪽 슬롯 개구부에 모듈을 설치합니다.

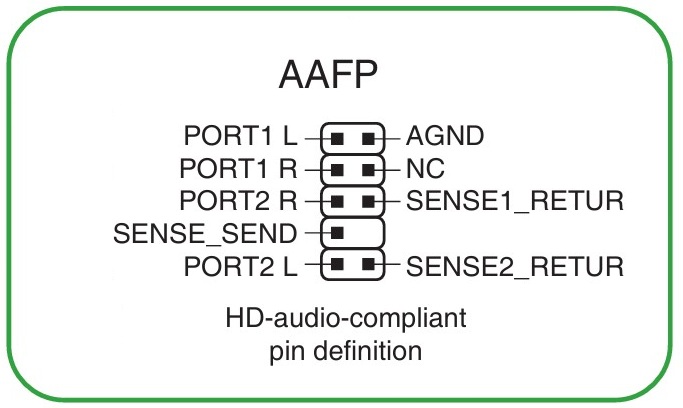

12. 전면 패널 오디오 헤더이 헤더는 HD 오디오 표준을 지원하는 섀시 장착 전면 패널 오디오 I/O 모듈 용입니다.
전면 패널 오디오 I/O 모듈 케이블의 한 쪽 끝을 이 헤더에 연결하십시오.
• 고해상도 전면 패널 오디오 모듈을 이 헤더에 연결하여 메인보드의 고해상도 오디오 기능을 이용하는 것을 권장합니다.
• 이 헤더에 고해상도 전면 패널 오디오 모듈을 연결하려면 BIOS 설정에서 전면 패널 유형 항목을 [HD 오디오]로 설정하십시오.
기본적으로 이 헤더는 [HD 오디오]로 설정되어 있습니다. ...

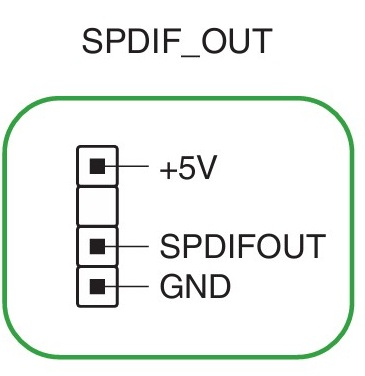

13. S/PDIF 아웃 헤더이 헤더는 추가적인 소니/필립스 디지털 인터페이스(S/PDIF) 포트를 위한 것입니다.S/PDIF 아웃 모듈 케이블을 이 헤더에 연결한 후, 모듈을 시스템 섀시의 후면 슬롯 개구부에 설치하십시오.
14. 스피커 헤더4핀 헤더는 섀시에 장착된 시스템 경고 스피커를 위한 것입니다. 이 스피커는 시스템 비프 음과 경고음을 들을 수 있게 해줍니다.

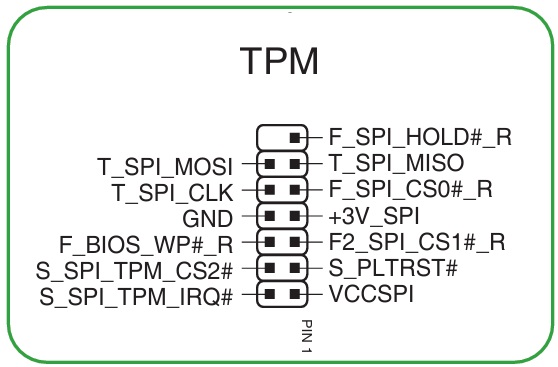

15. SPI TPM 헤더이 헤더는 직렬 주변 장치 인터페이스(SPI)를 사용하는 신뢰할 수 있는 플랫폼 모듈(TPM) 시스템을 지원하여 키, 디지털 인증서, 비밀번호 및 데이터를 안전하게 저장할 수 있습니다. TPM 시스템은 또한 네트워크 보안을 강화하고, 디지털 신원을 보호하며, 플랫폼 무결성을 보장하는 데 도움을 줍니다.

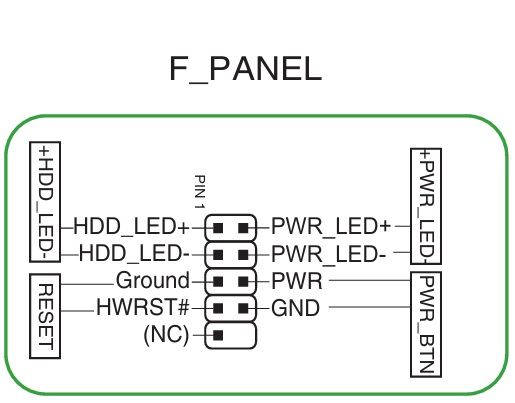

16. 10-1 핀 시스템 패널 헤더이 헤더는 여러 섀시 장착 기능을 지원합니다.
• 시스템 전원 LED (2핀 +PWR_LED-)이 2핀 헤더는 시스템 전원 LED용입니다.
섀시 전원 LED 케이블을 이 헤더에 연결하십시오.
시스템 전원 LED는 시스템 전원을 켤 때 켜지고, 시스템이 절전 모드일 때 깜박입니다.
• 하드 디스크 드라이브 활동 LED (2핀 +HDD_LED-)이 2핀 헤더는 HDD 활동 LED용입니다.
HDD 활동 LED 케이블을 이 헤더에 연결하십시오.
HDD LED는 데이터가 HDD에서 읽히거나 기록될 때 켜지거나 깜박입니다.
• 전원 버튼/소프트 오프 버튼 (2핀 PWR_BTN)이 헤더는 시스템 전원 버튼용입니다.
• 리셋 버튼 (2핀 RESET)이 2핀 헤더는 시스템 전원을 끄지 않고 시스템을 재부팅하기 위한 섀시 장착 리셋 버튼용입니다.

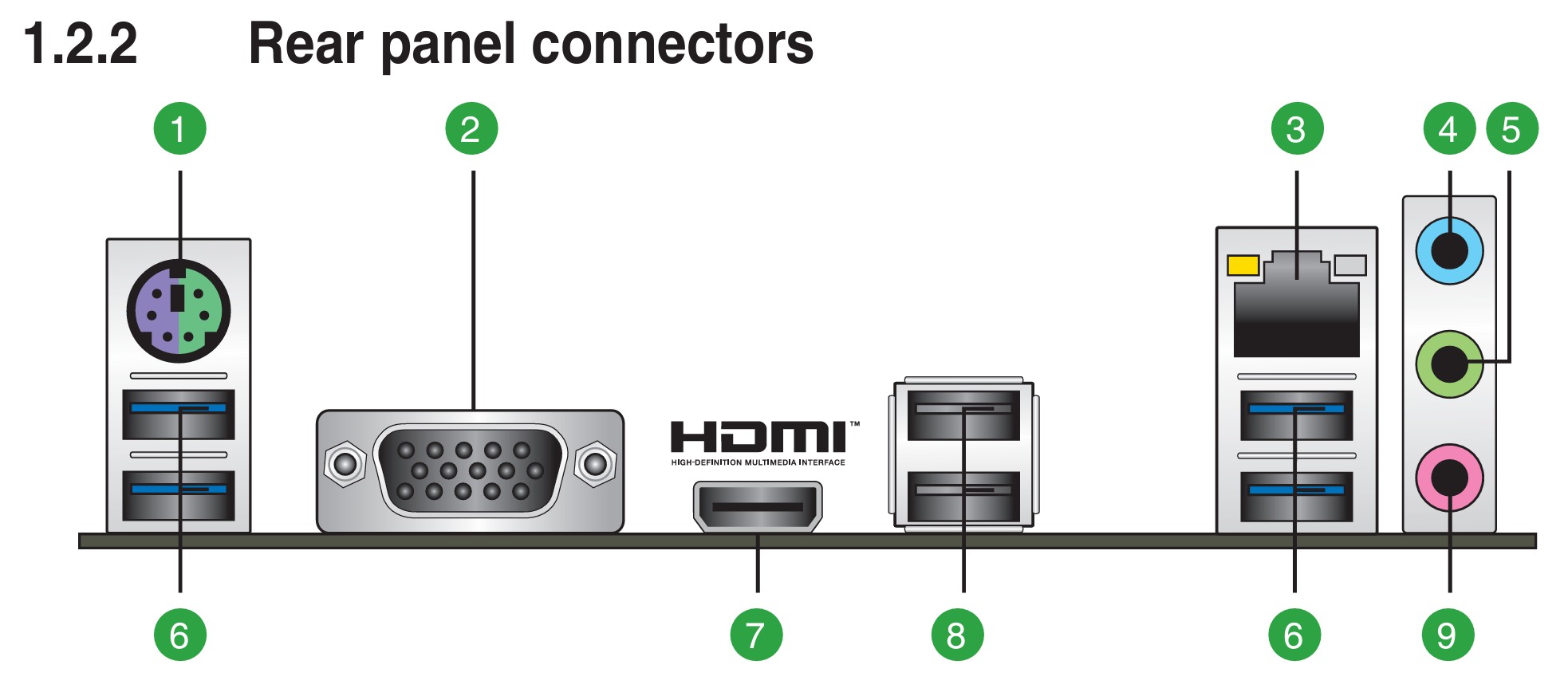

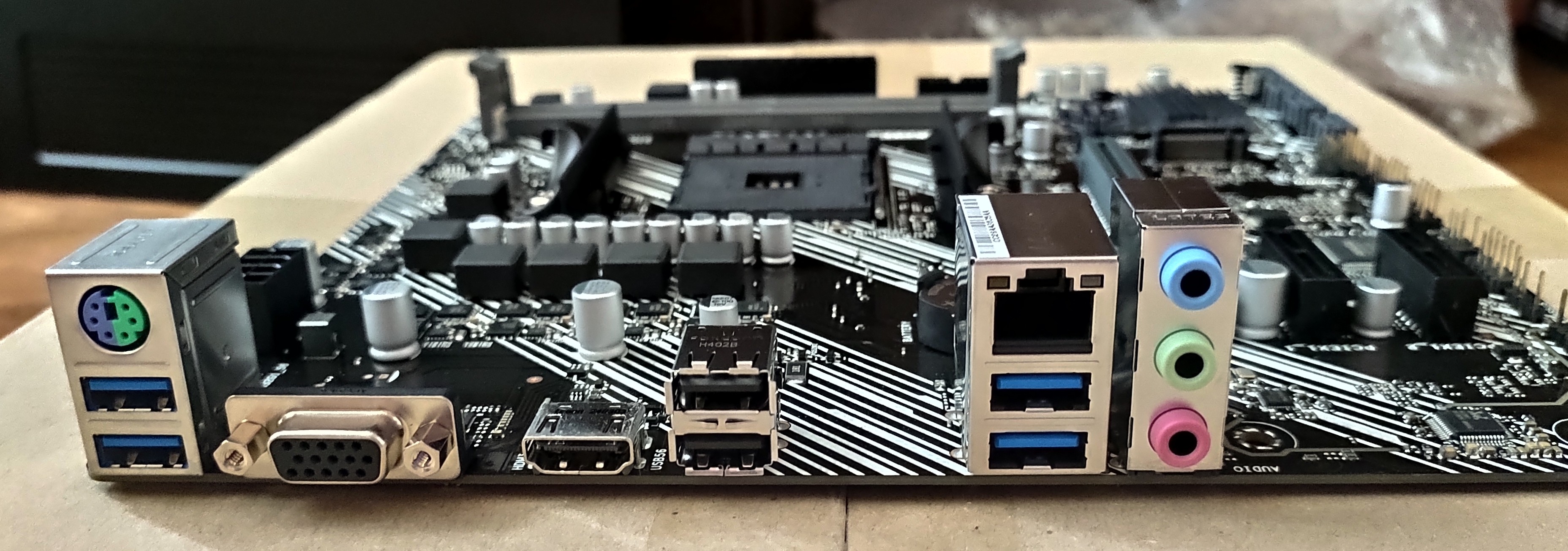

1. PS/2 키보드/마우스 콤보 포트. 이 포트는 PS/2 키보드 또는 마우스를 위한 것입니다.
2. 비디오 그래픽 어댑터(VGA) 포트. 이 15핀 포트는 VGA 모니터 또는 기타 VGA 호환 장치를 위한 것입니다.
3. 이더넷 포트. 이 포트는 네트워크 허브를 통해 로컬 영역 네트워크(LAN)와 기가비트 연결을 허용합니다.

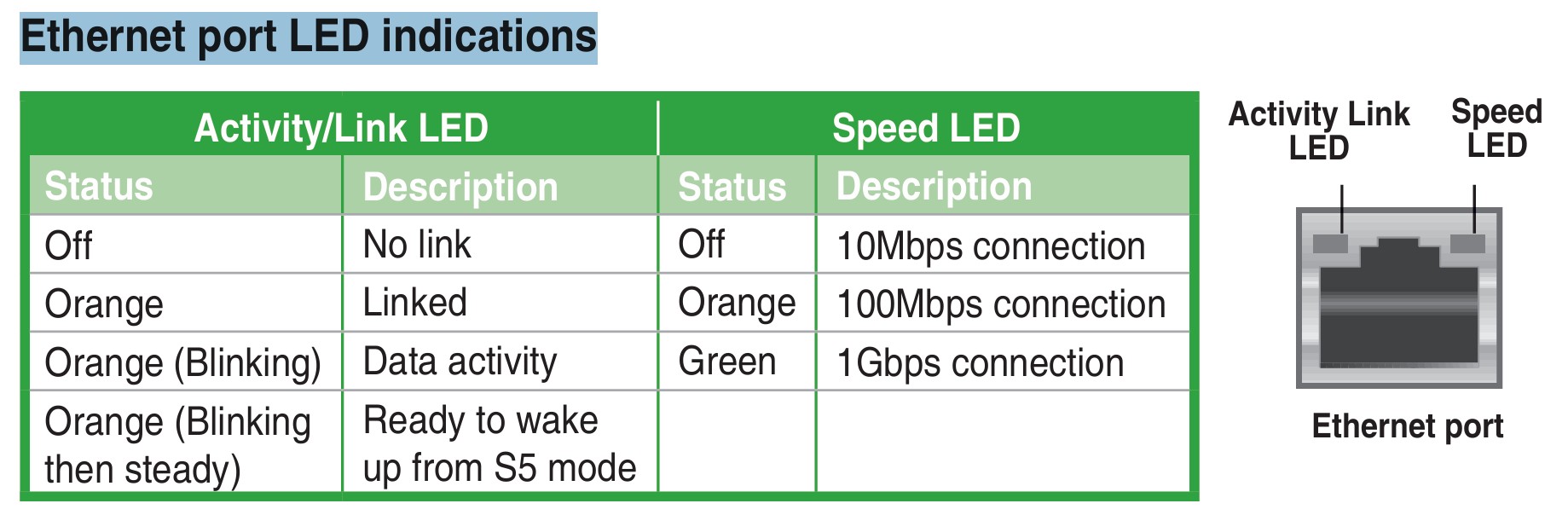

이더넷 포트 LED 표시기가 아래 표에 나와 있습니다.이더넷 포트 LED 표시기
4. 라인 인 포트 (연한 파란색). 이 포트는 테이프, CD, DVD 플레이어 또는 기타 오디오 소스를 연결합니다.
5. 라인 아웃 포트 (라임색). 이 포트는 헤드폰이나 스피커를 연결합니다. 4채널, 5.1채널 및 7.1채널 구성에서 이 포트의 기능은 전면 스피커 아웃이 됩니다.
6. USB 3.2 Gen 1 (최대 5Gbps) 포트. 이 9핀 유니버설 직렬 버스(USB) 포트는 USB 3.2 Gen 1 장치에 연결됩니다.
7. HDMITM 포트. 이 포트는 고화질 멀티미디어 인터페이스(HDMITM) 커넥터용이며, HDCP를 준수하여 HD DVD, 블루레이 및 기타 보호된 콘텐츠의 재생을 허용합니다.
8. USB 2.0 포트. 이 4핀 유니버설 직렬 버스(USB) 포트는 USB 2.0 장치용입니다.

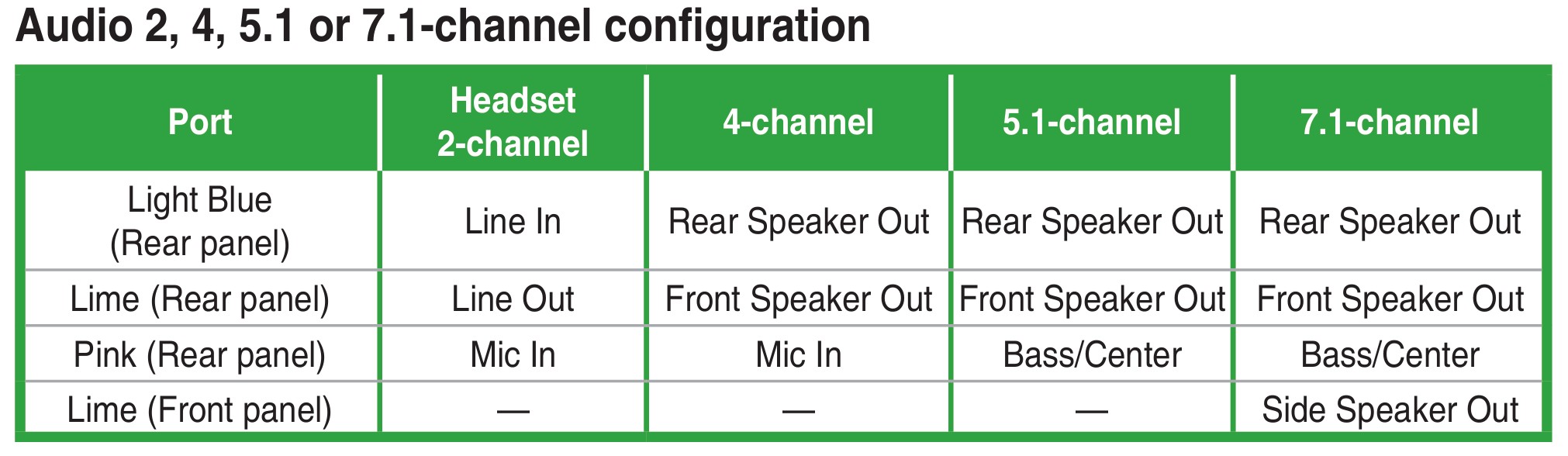

9. 마이크 포트(분홍색). 이 포트는 마이크를 연결합니다. 2, 4, 5.1 또는 7.1 채널 구성에서 오디오 포트의 기능은 오디오 구성 표를 참조하십시오.
=>7.1채널 오디오 출력을 구성하려면: 7.1채널 오디오 출력을 지원하기 위해 프론트 패널에 HD 오디오 모듈이 있는 섀시가 필요합니다.
