라익미 울트라 D5501L 4K HDR IPS 55인치 TV 수리하기

라익미 울트라 D5501L 4K HDR IPS 55인치 TV 수리하기



증상

전원 넣으면 로고 잠깐 나오고 화면 꺼짐

전원 넣으면 백라이트 잠깐 들어 왔다가 화면이 아에 안나옴 (백라이트 불량 아닐 경우)

전원 넣으면 켜진 느낌은 나는데 화면 안나옴  (백라이트 불량 아닐 경우)

=>매인보드  콘덴서 불량

**** 백라이트 불량 확인 방법****

전원 켜고 화면이 안나오고 소리만 나오는 상태일떼

-> 플레ㅅ를 비춰보고 화면이 보이는지 확인한다.

    화면이 보이면 백라이트 불량이다.

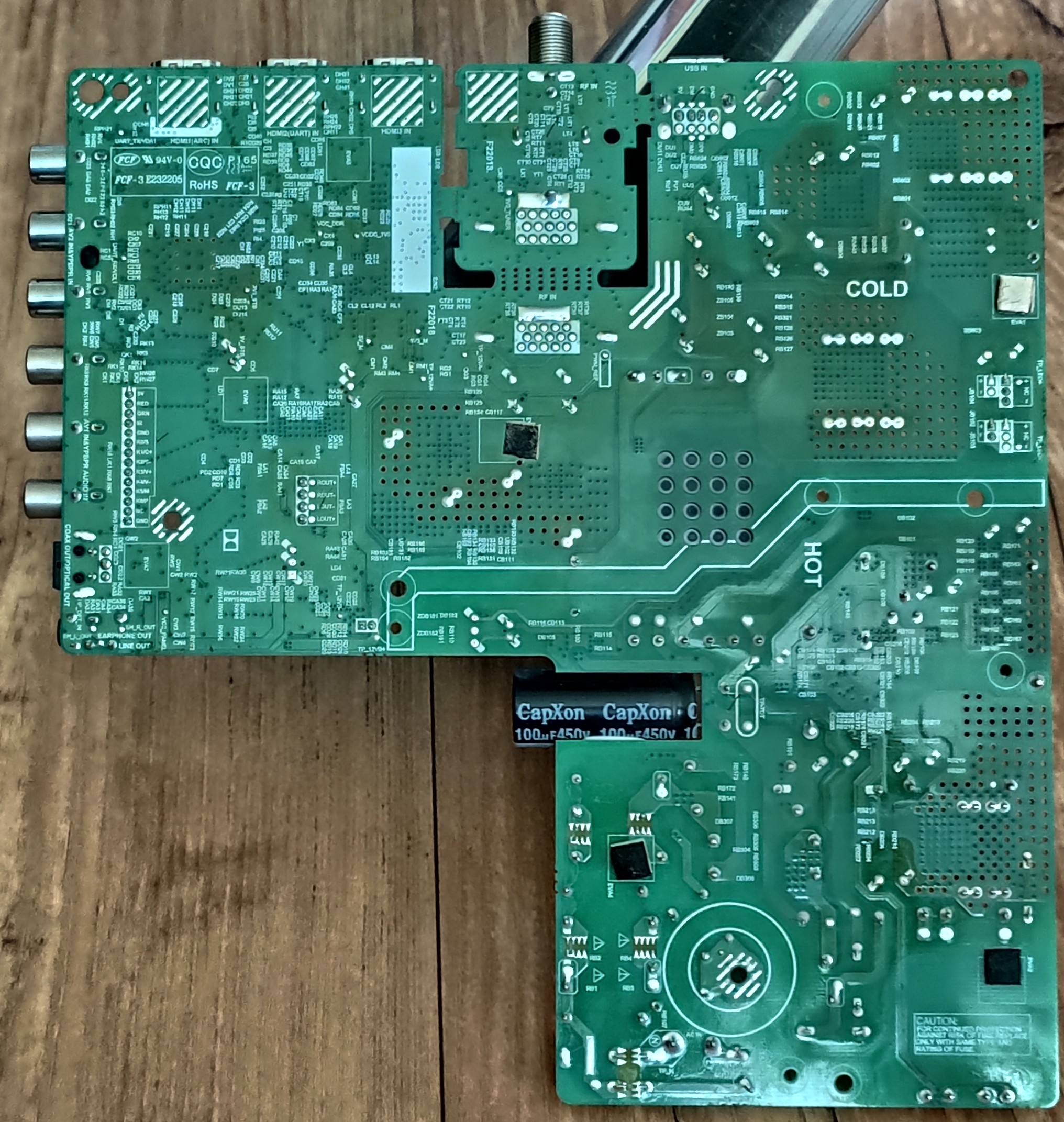

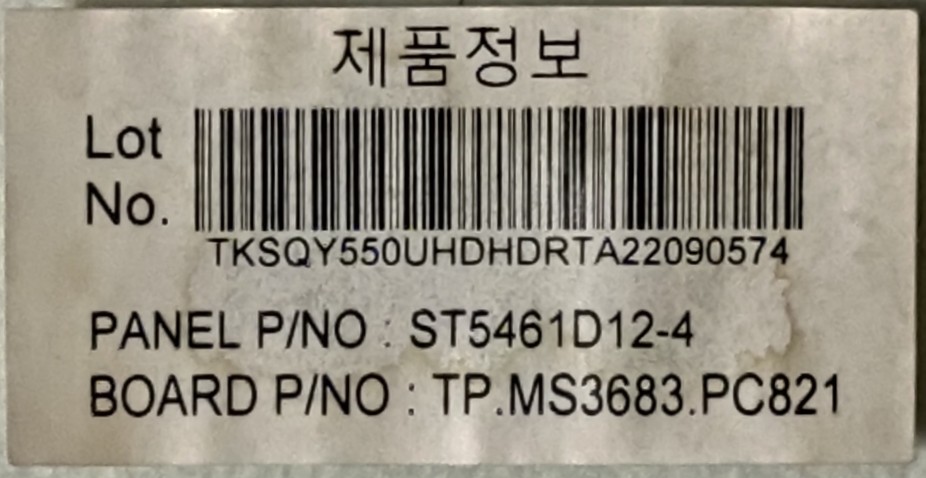

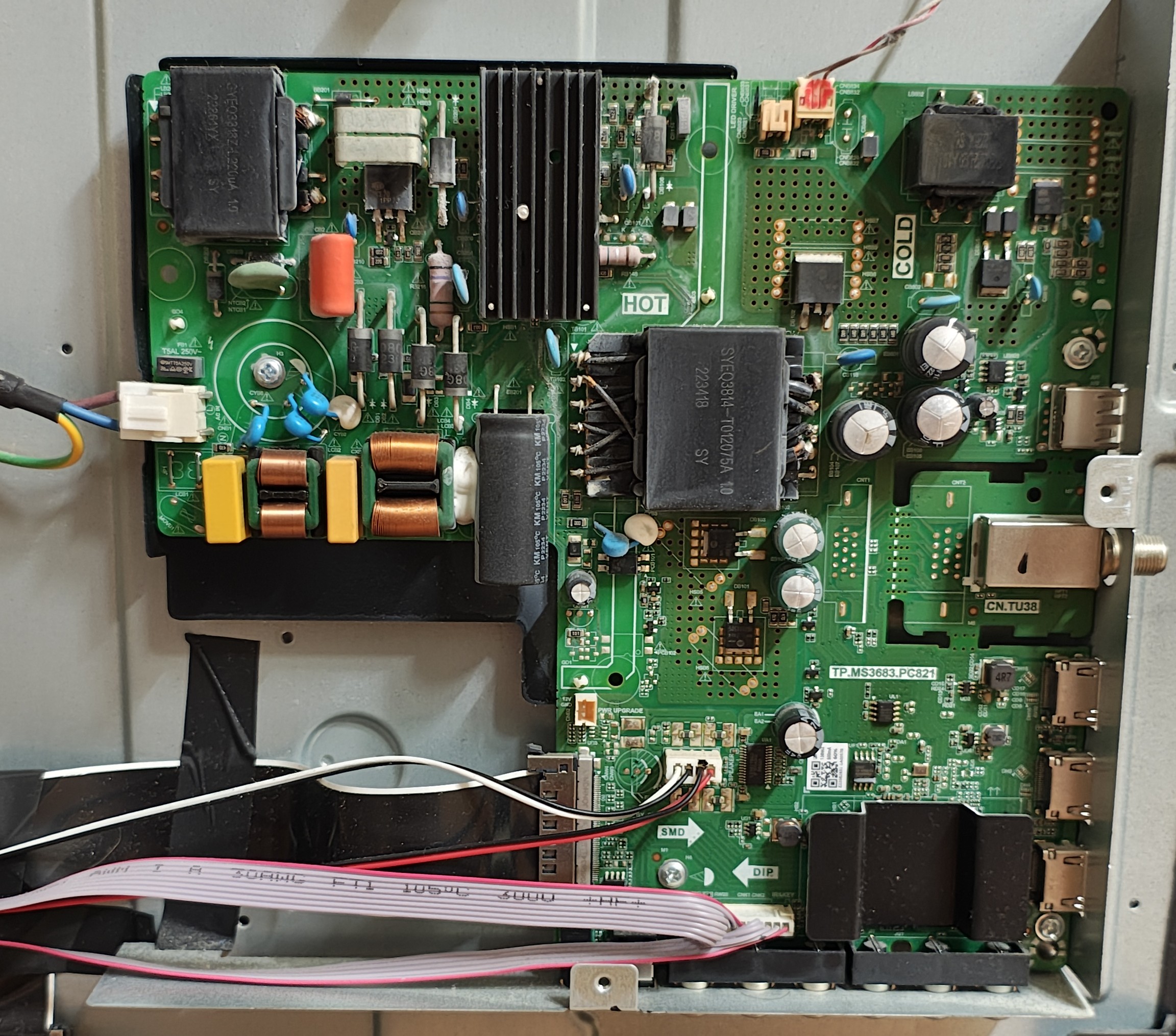

MP3683 PC821 보드 확인

콘덴서 6개정도가 부풀어 올라 작동을 안하는 상태임

나머지 콘덴서도 대부분 용량이 제대로 안나오는 상태임

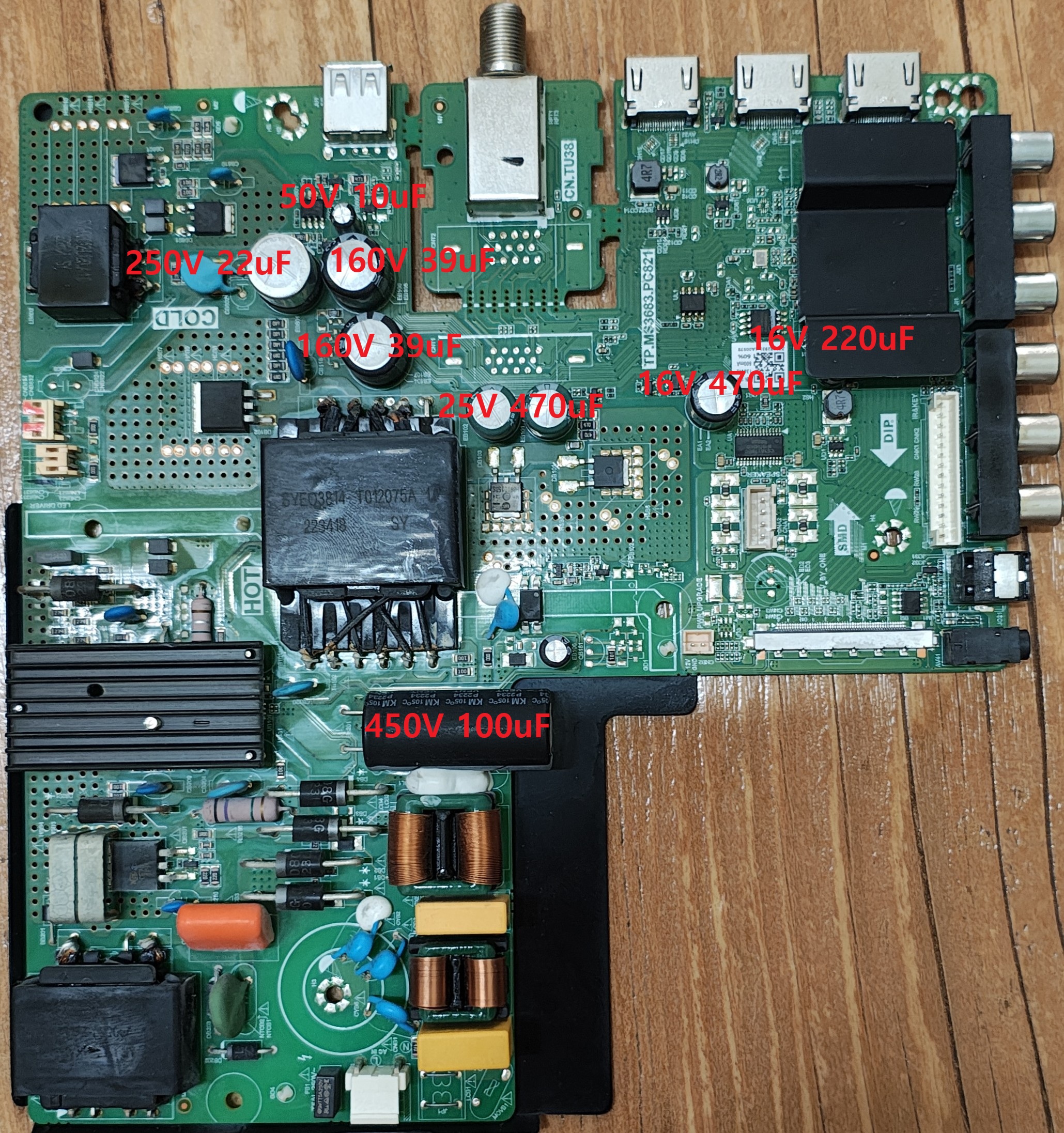

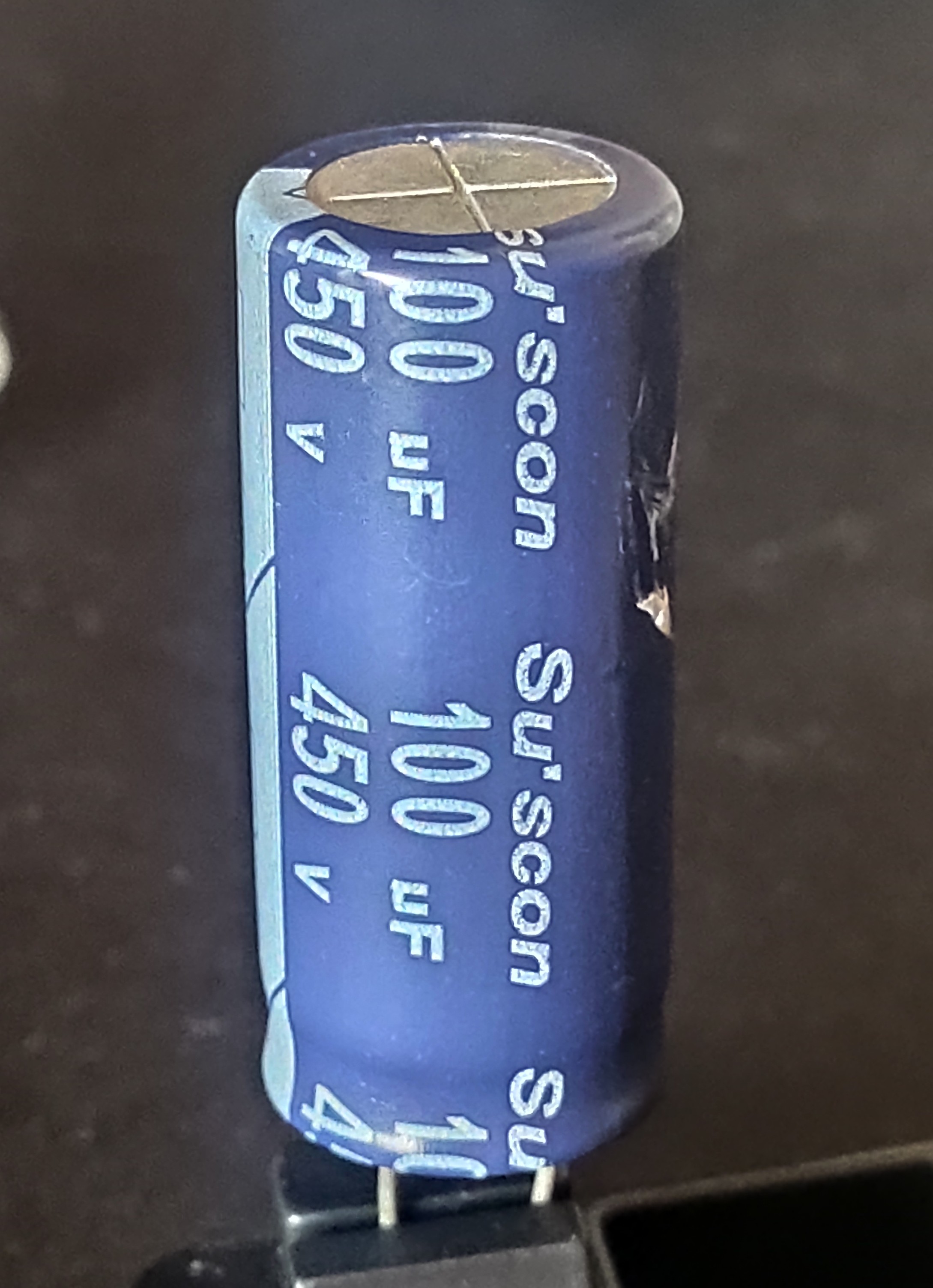

450V 100uF 콘덴서를 제외한 나머지  8개의 콘덴서를 모두 교체함

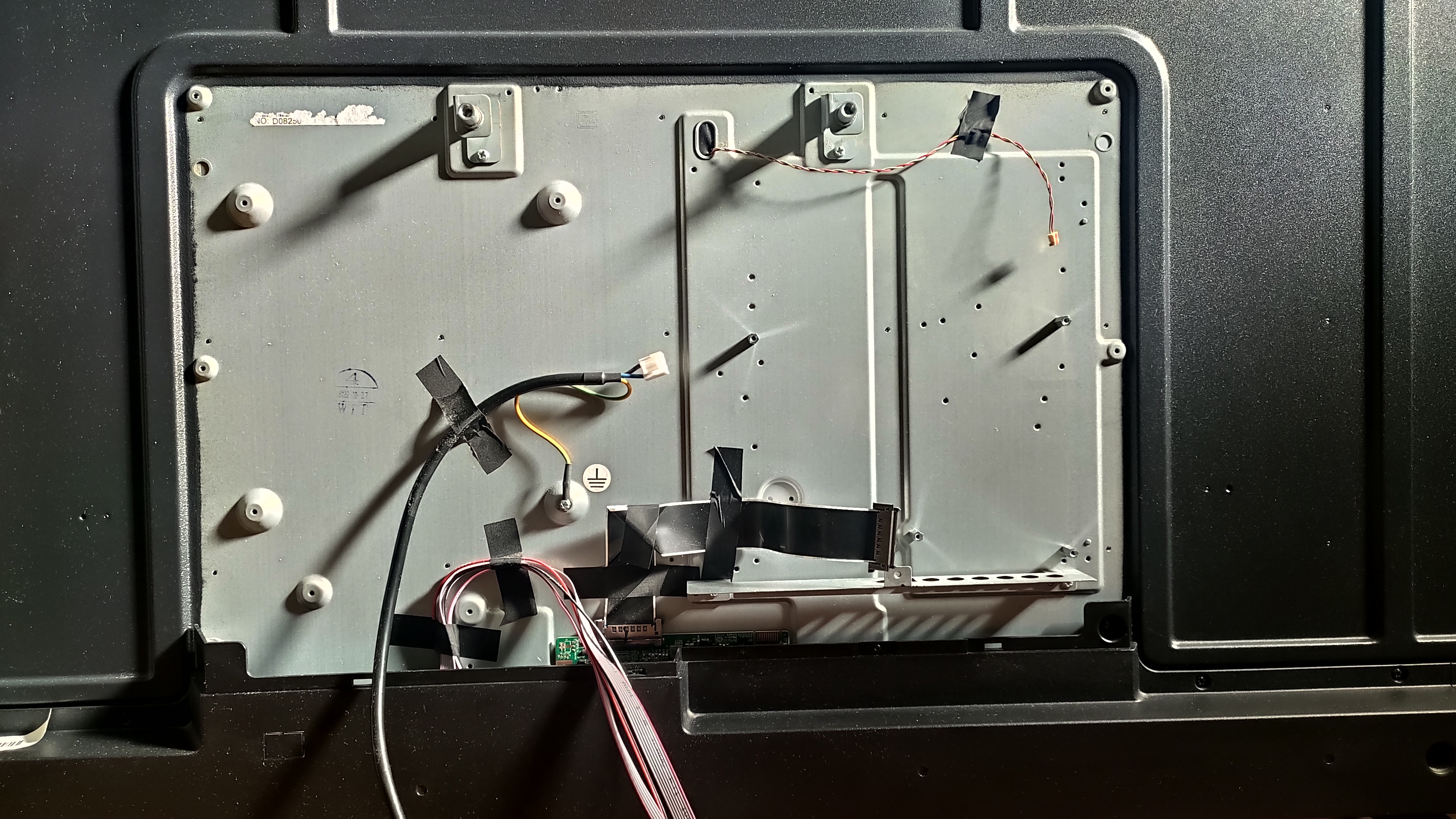

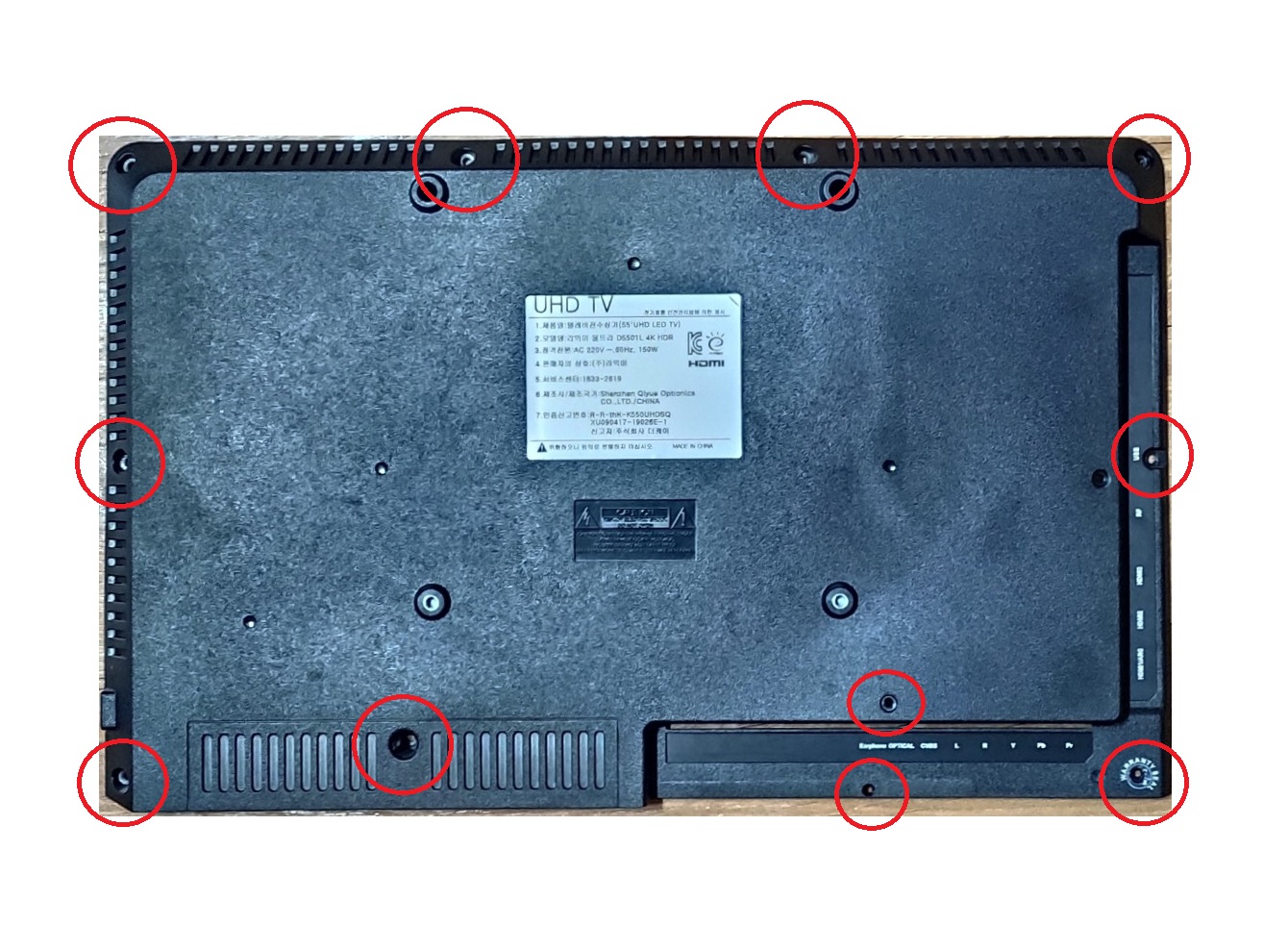

TV 뒷면 보드커버 나사 11개를 풀면 보드커버를를 바로 분리 할수 있다.

열받아서 그런건지 알수 없지만 플라스틱이 울퉁불퉁 휘어져 있다.

보드나사 4개 분리하고 HDMI 컨넥터 커버 나사 두개를 분리하면 보드를 분리할수 있다.

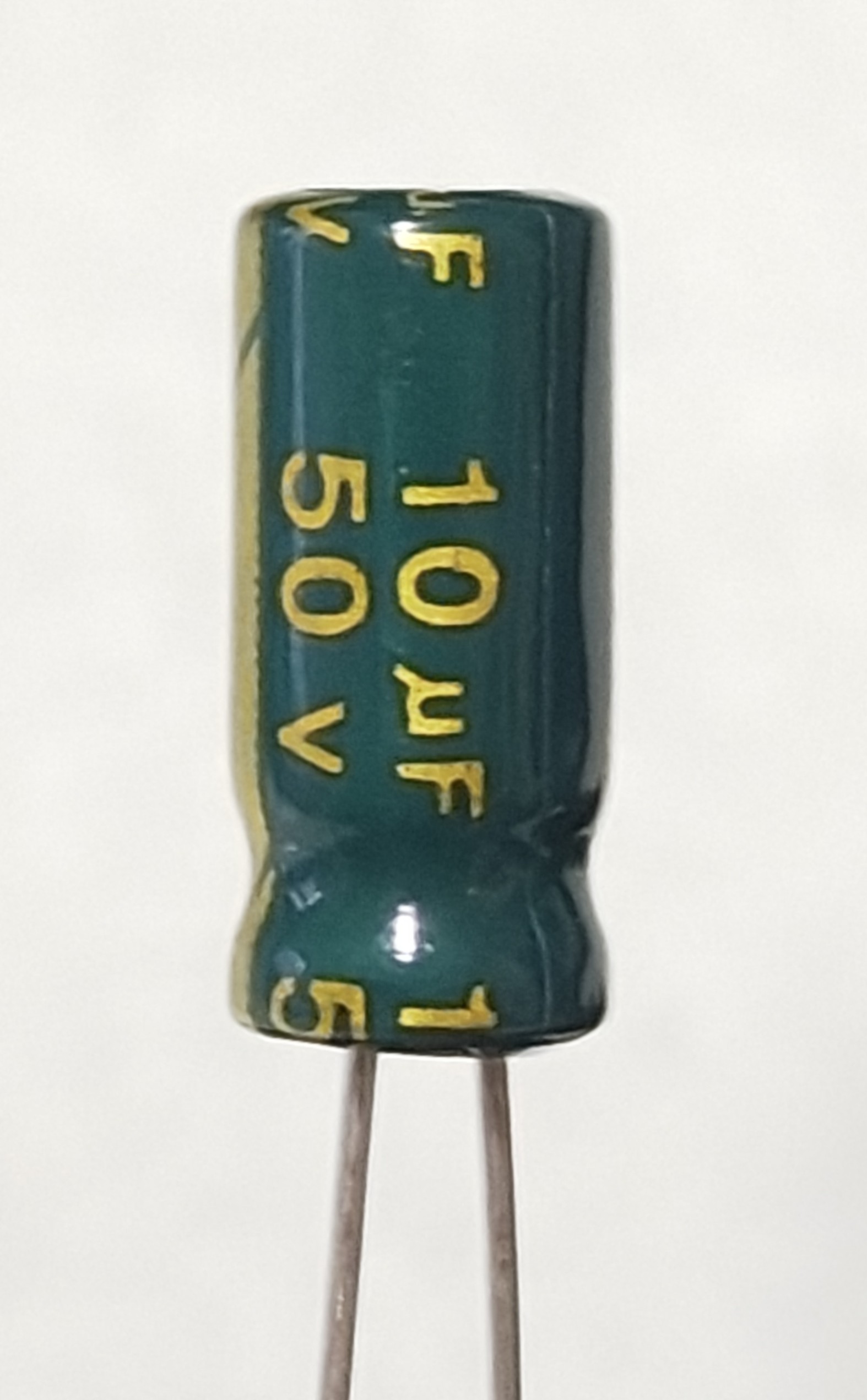

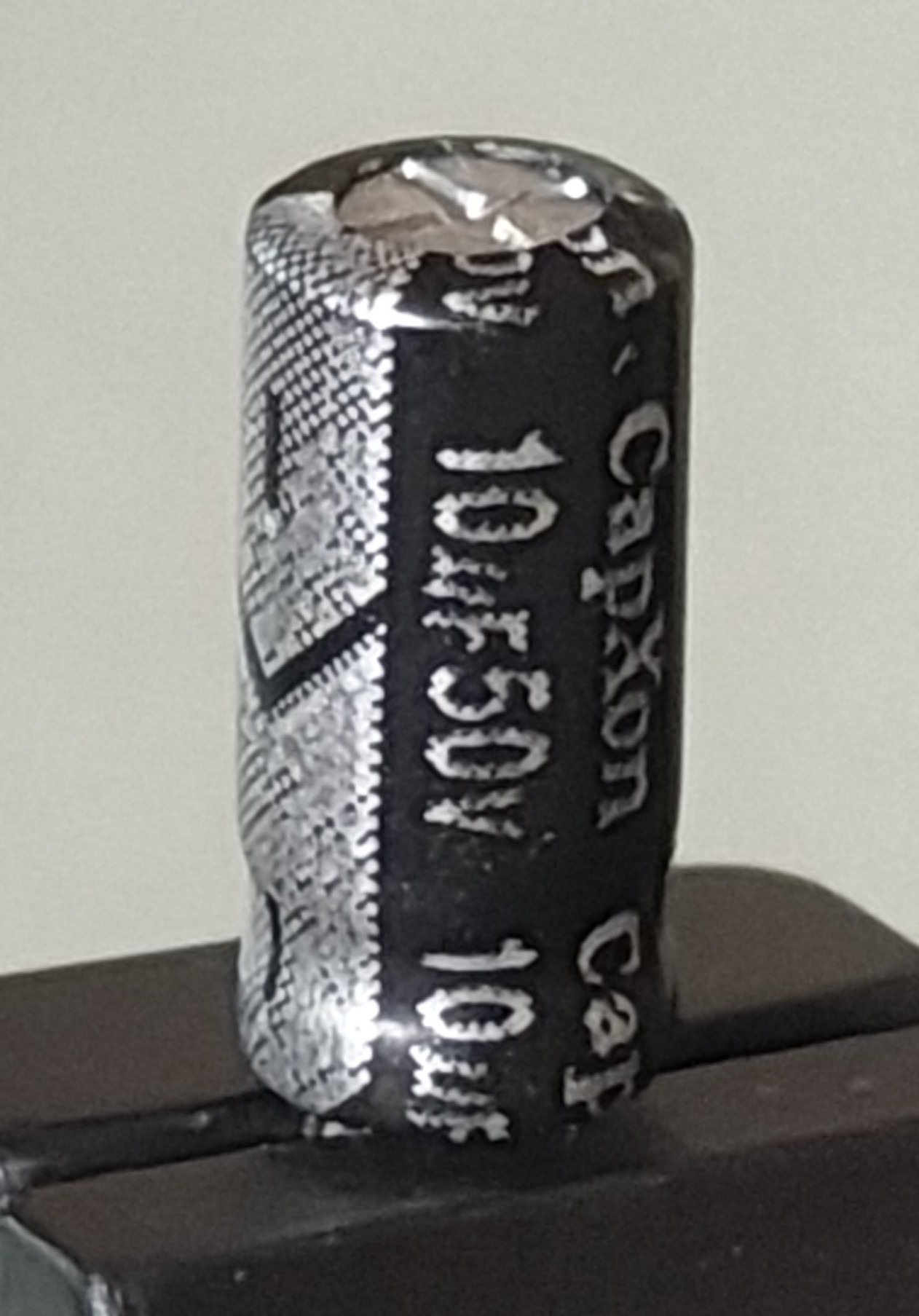

50v    10uF      1개

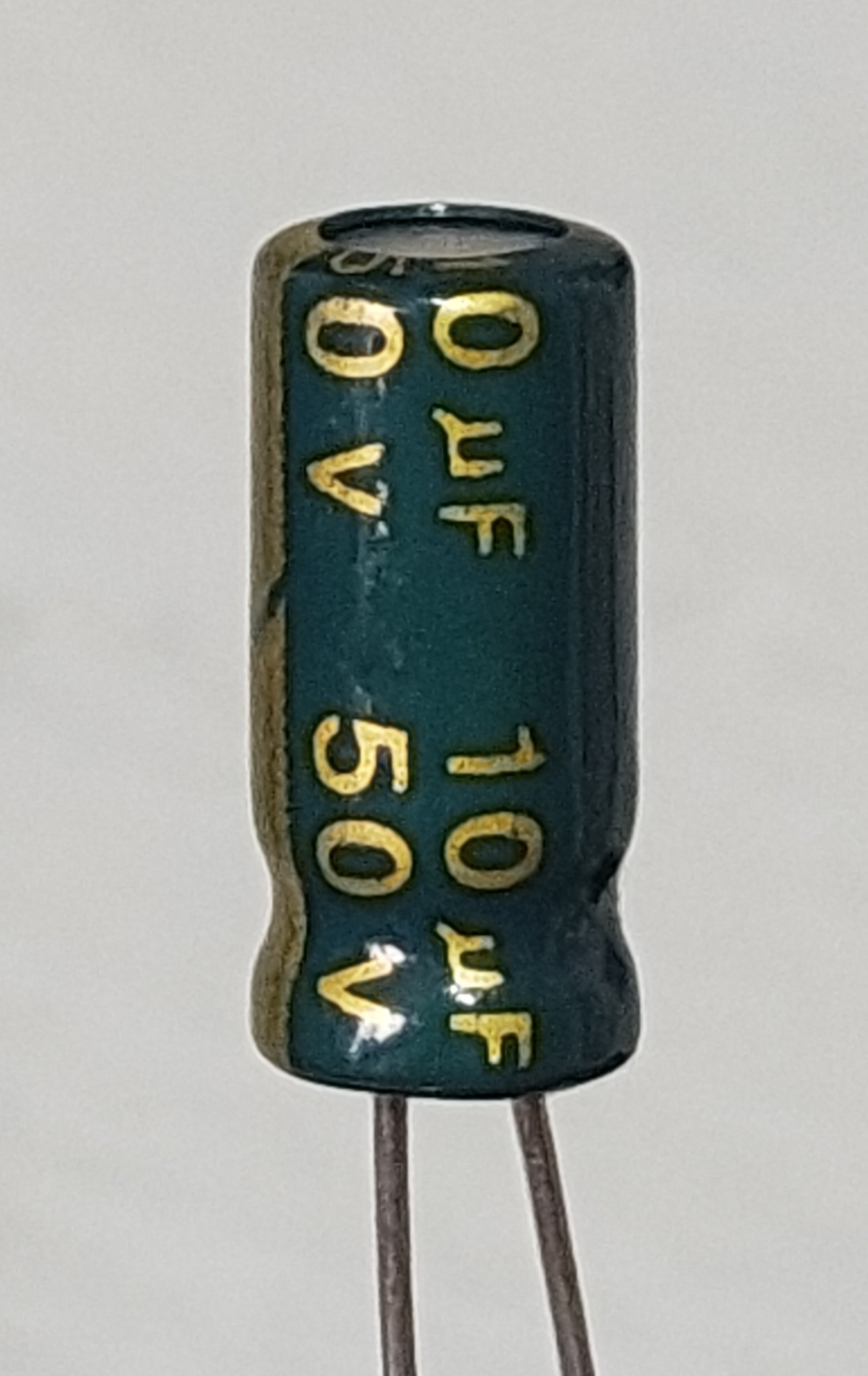

 ==== 50V 10uF  20개   2140원
https://ko.aliexpress.com/item/1005009324954855.html?spm=a2g0o.order_list.order_list_main.5.2aae140fKBFYcf&gatewayAdapt=glo2kor

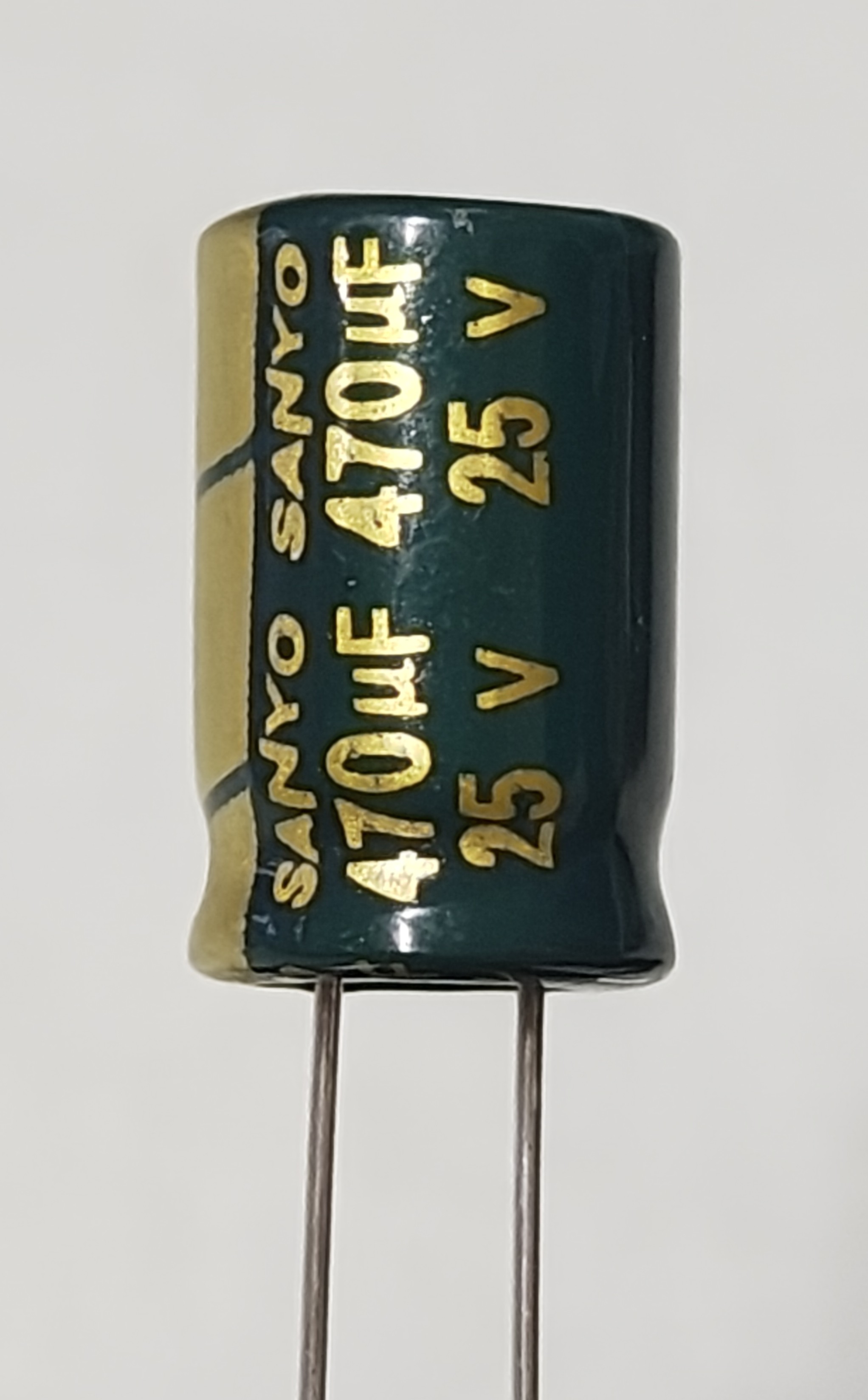

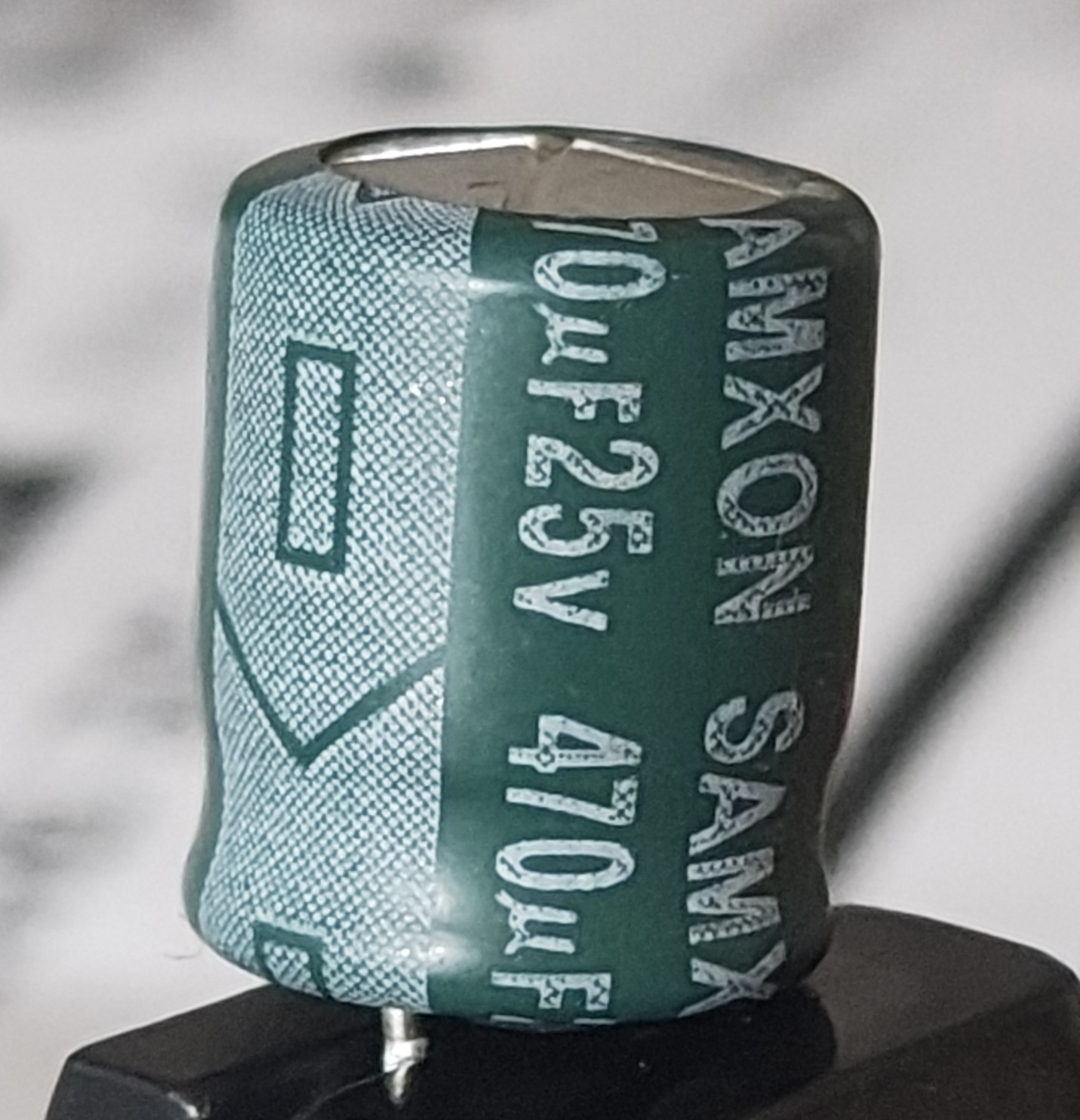

25V  470uF    2개

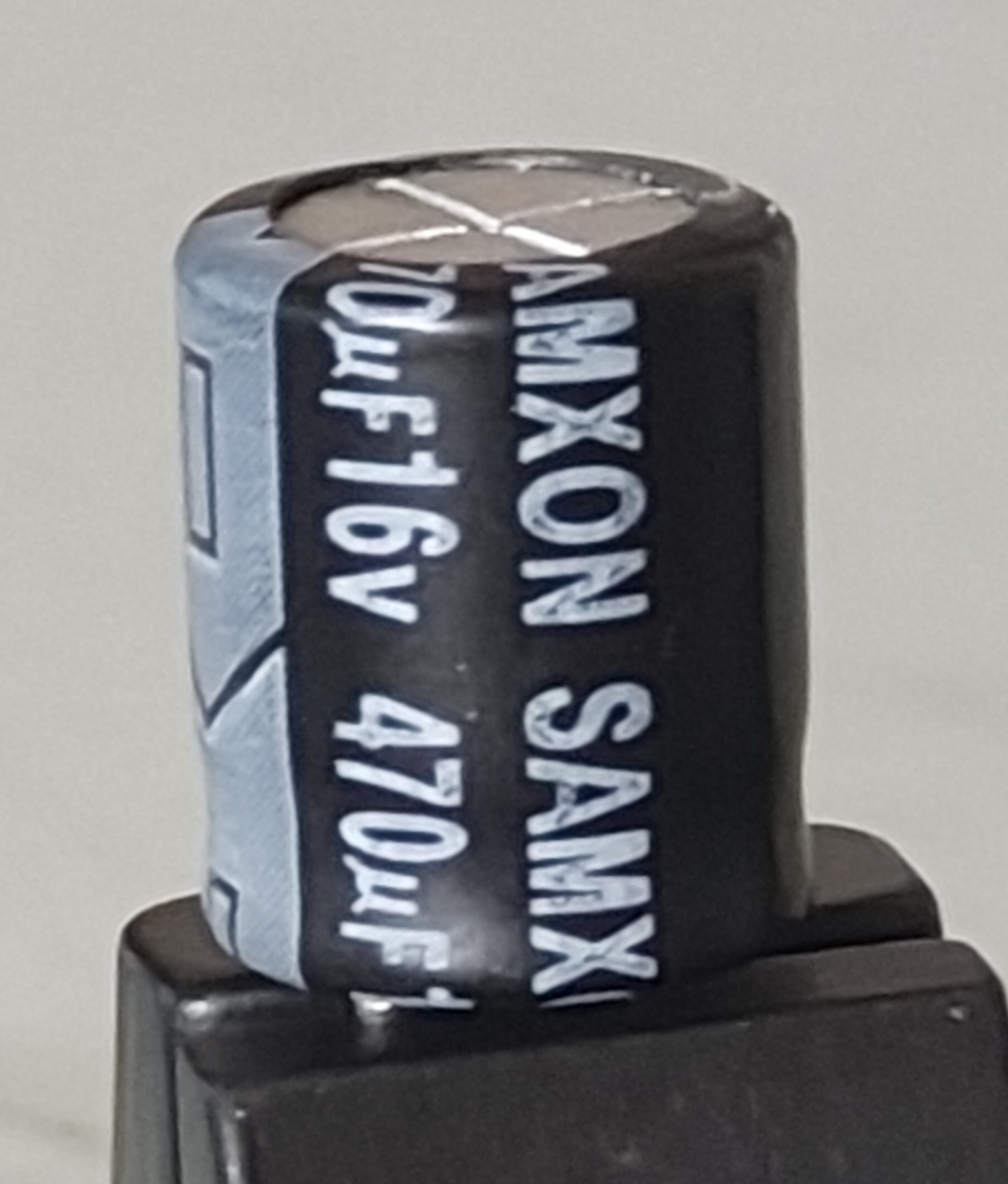

16V  470uF    1개

  ===== 25V 470uF   20개  2133원
https://ko.aliexpress.com/item/1005006186858370.html?spm=a2g0o.order_list.order_list_main.10.2aae140fKBFYcf&gatewayAdapt=glo2kor

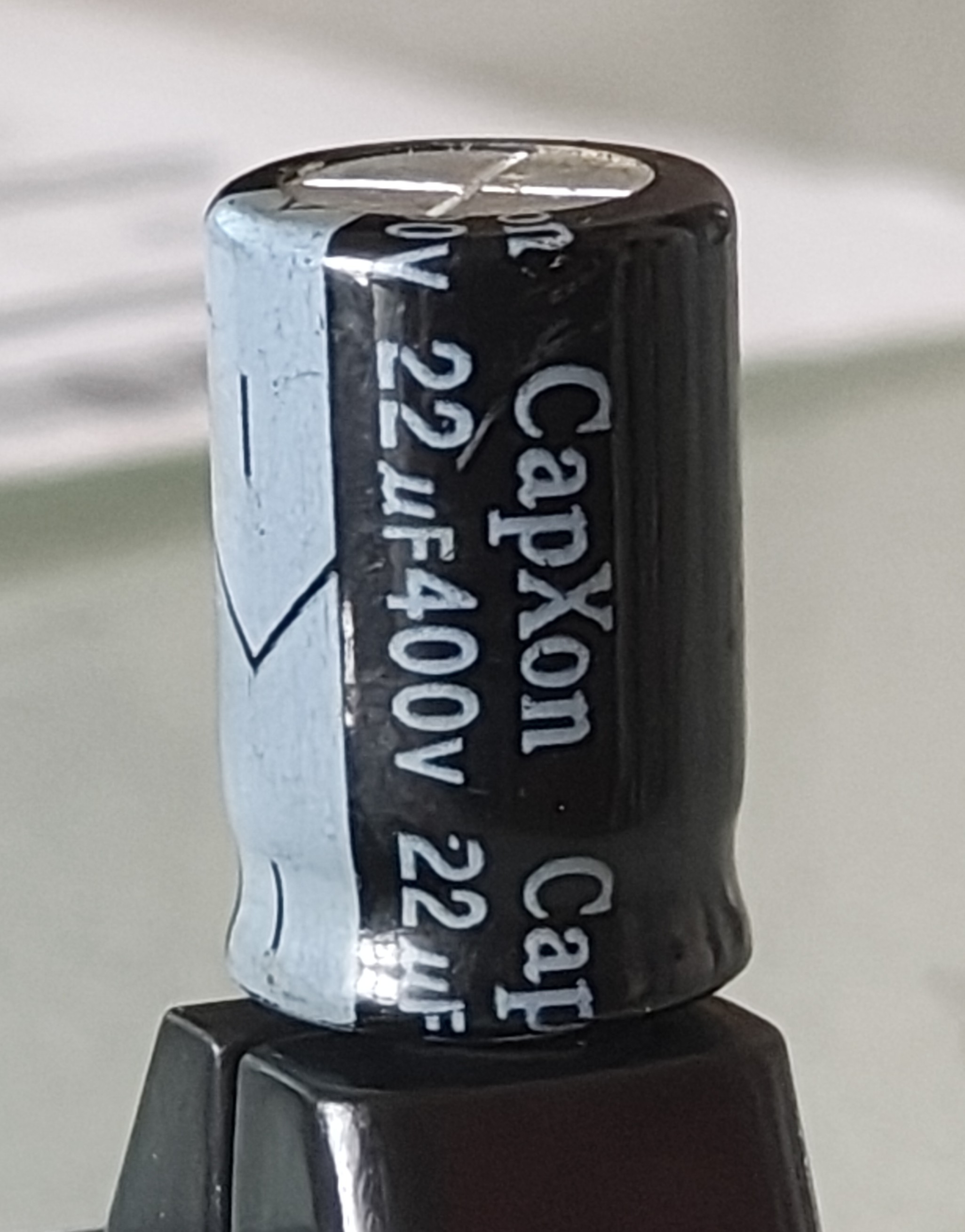

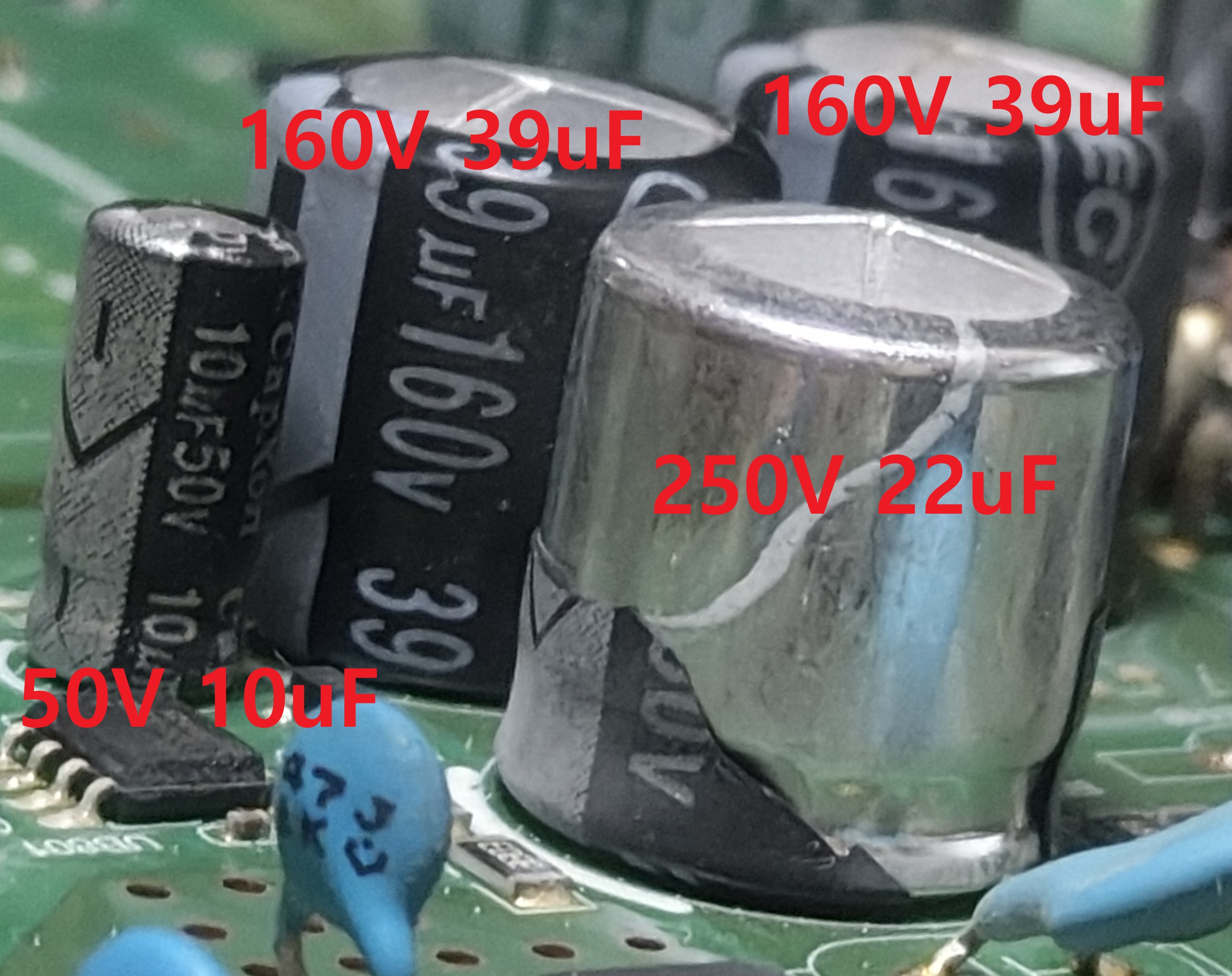

250V   22uF   1개      =====  10개   2311원

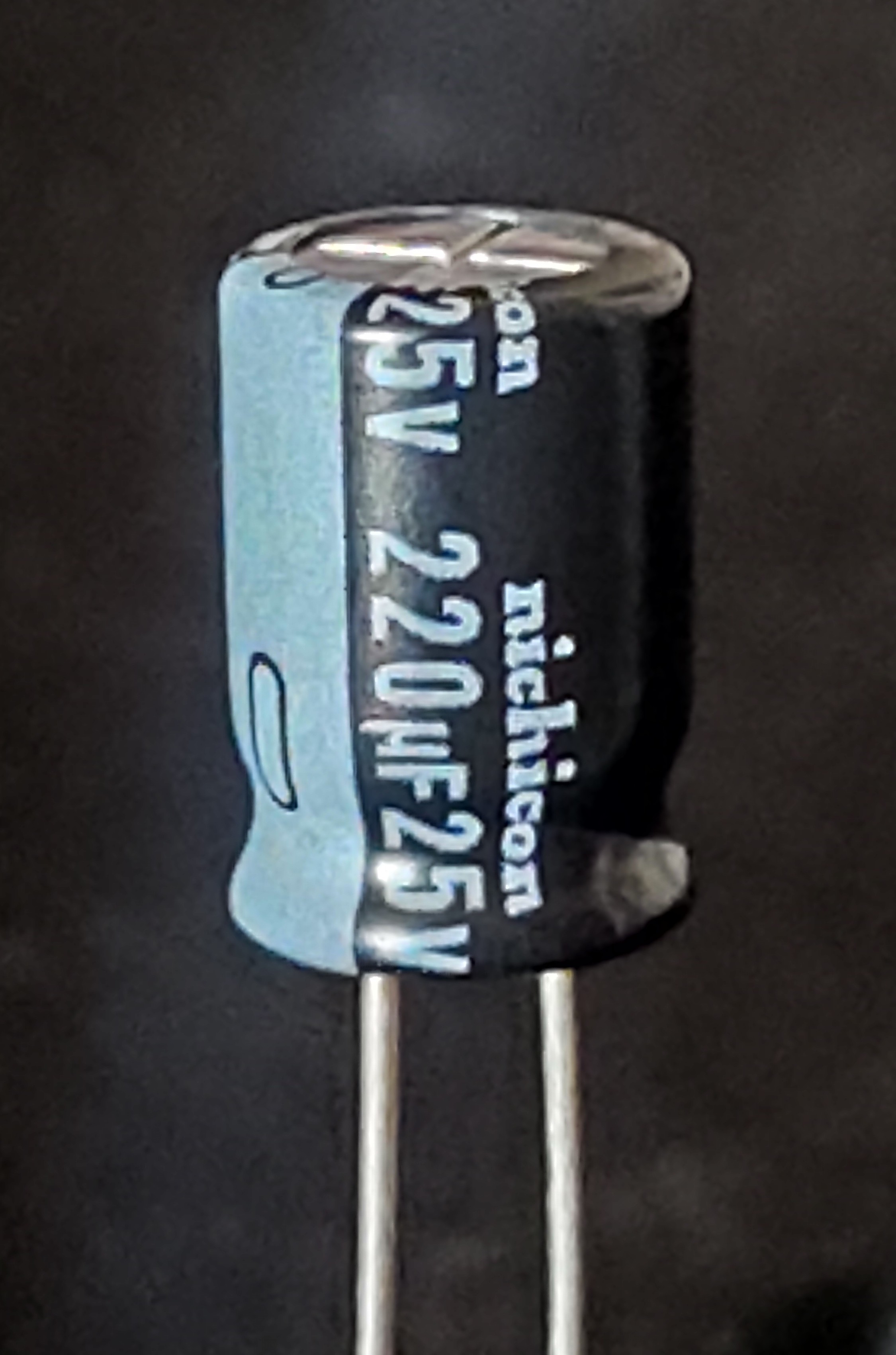

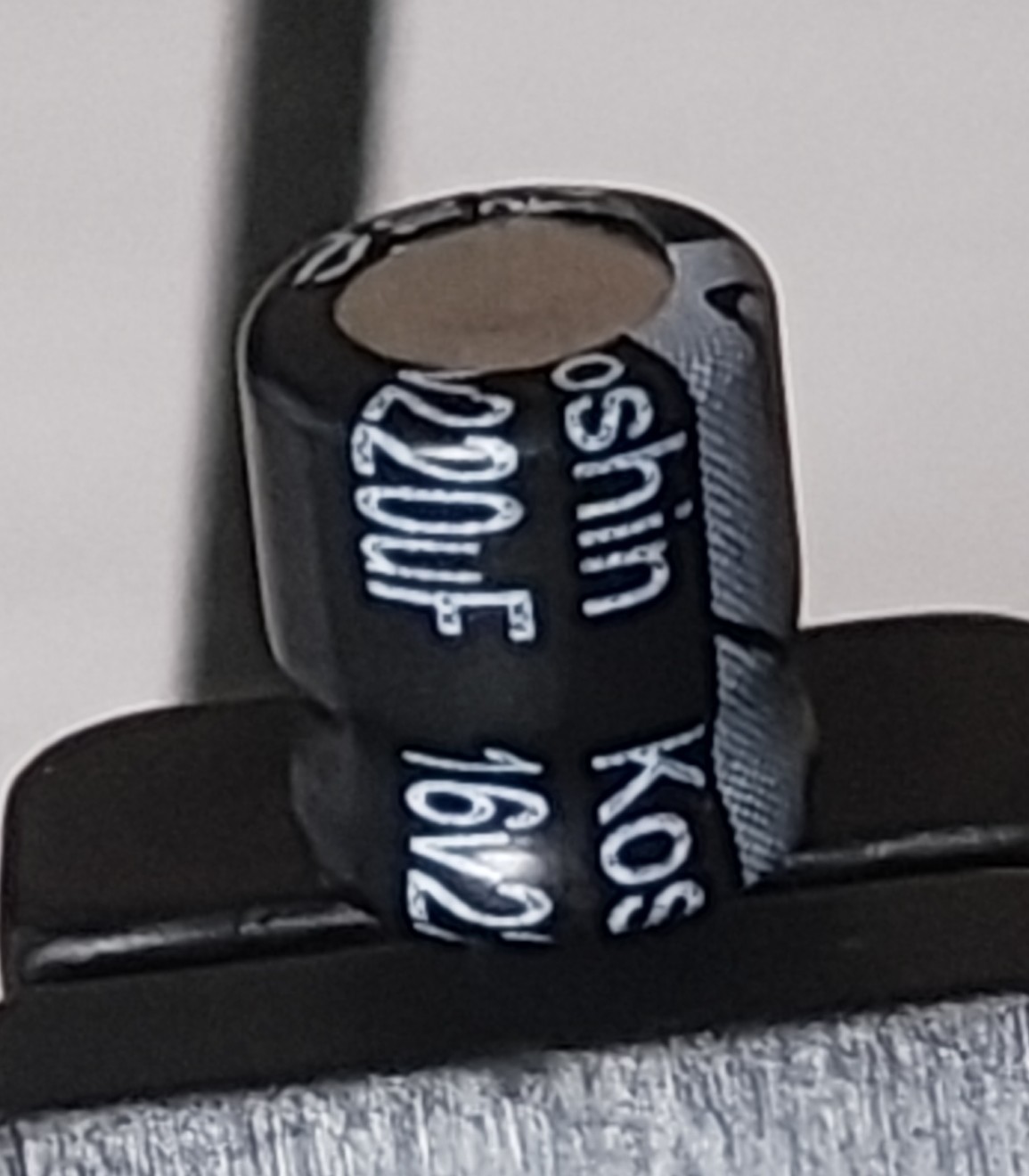

16V  220uF    1개      =====   25V 220uF   20개   2052원

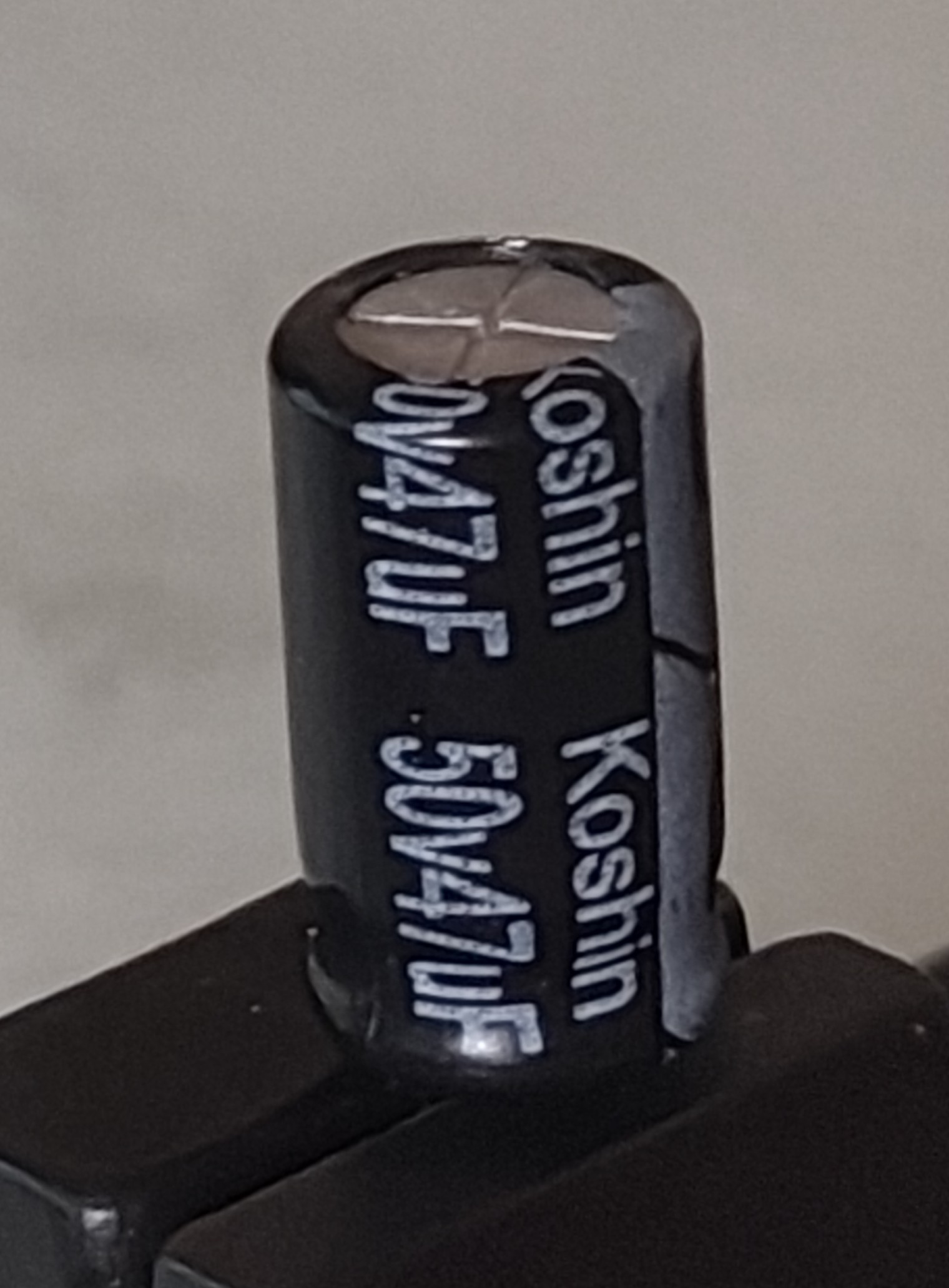

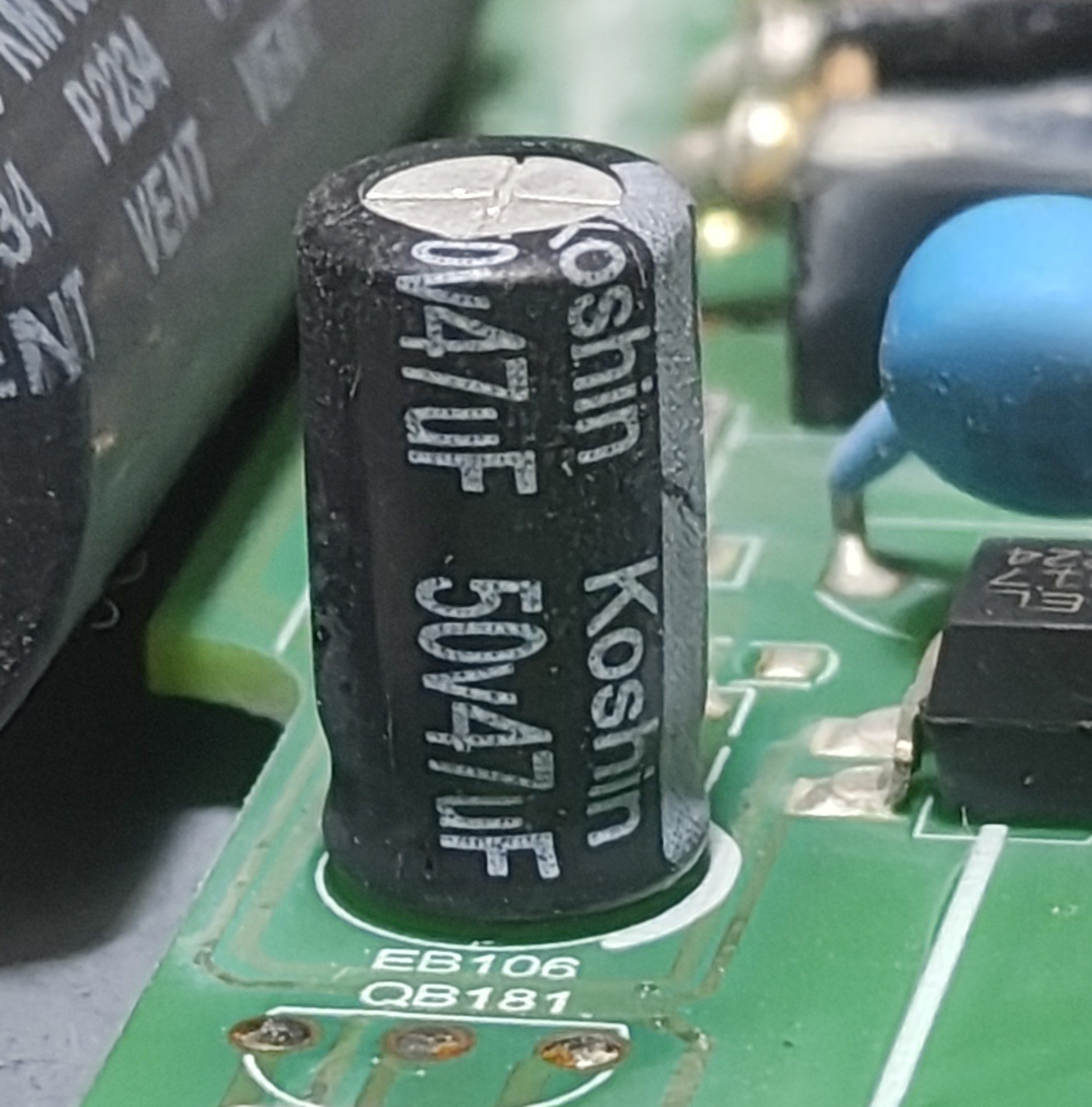

50V     47uF     1개    ====     50개  2293원
https://ko.aliexpress.com/item/1005006186858370.html?spm=a2g0o.order_detail.order_detail_item.3.7e5c5ccdmToF95&gatewayAdapt=glo2kor

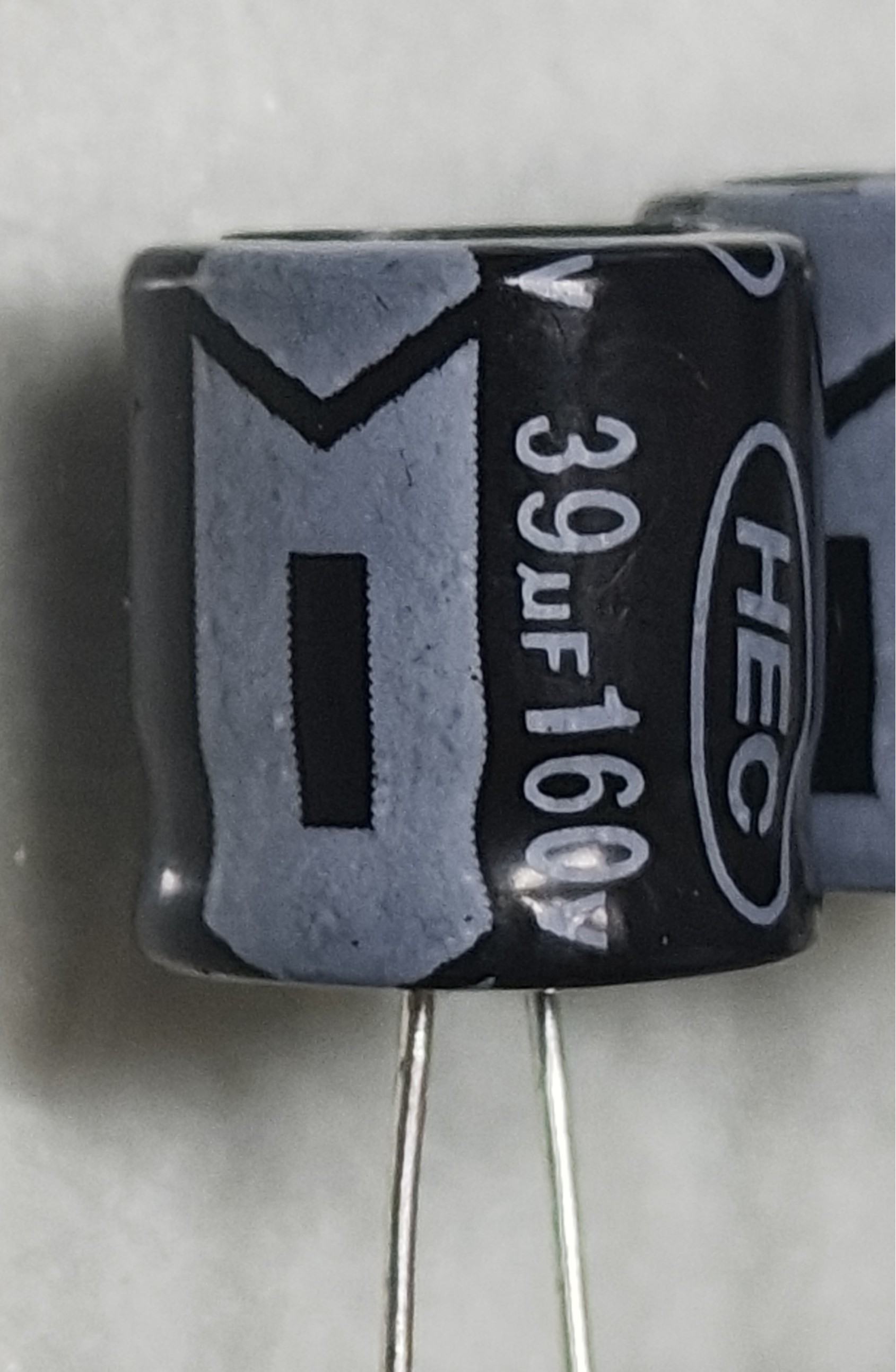

160V   39 uF    2개   ==== 10개   4920 (299)



https://ko.aliexpress.com/item/1005010679361198.html?spm=a2g0o.order_list.order_list_main.21.2aae140fKBFYcf&gatewayAdapt=glo2kor



분해해보니 플라스틱이 열받아서 그런건지 케이스가 울퉁불퉁하고 휘어져 있다.

휘어져 있어서 나사구멍이 일치하지 않아 조립이 어려울수 있다.
