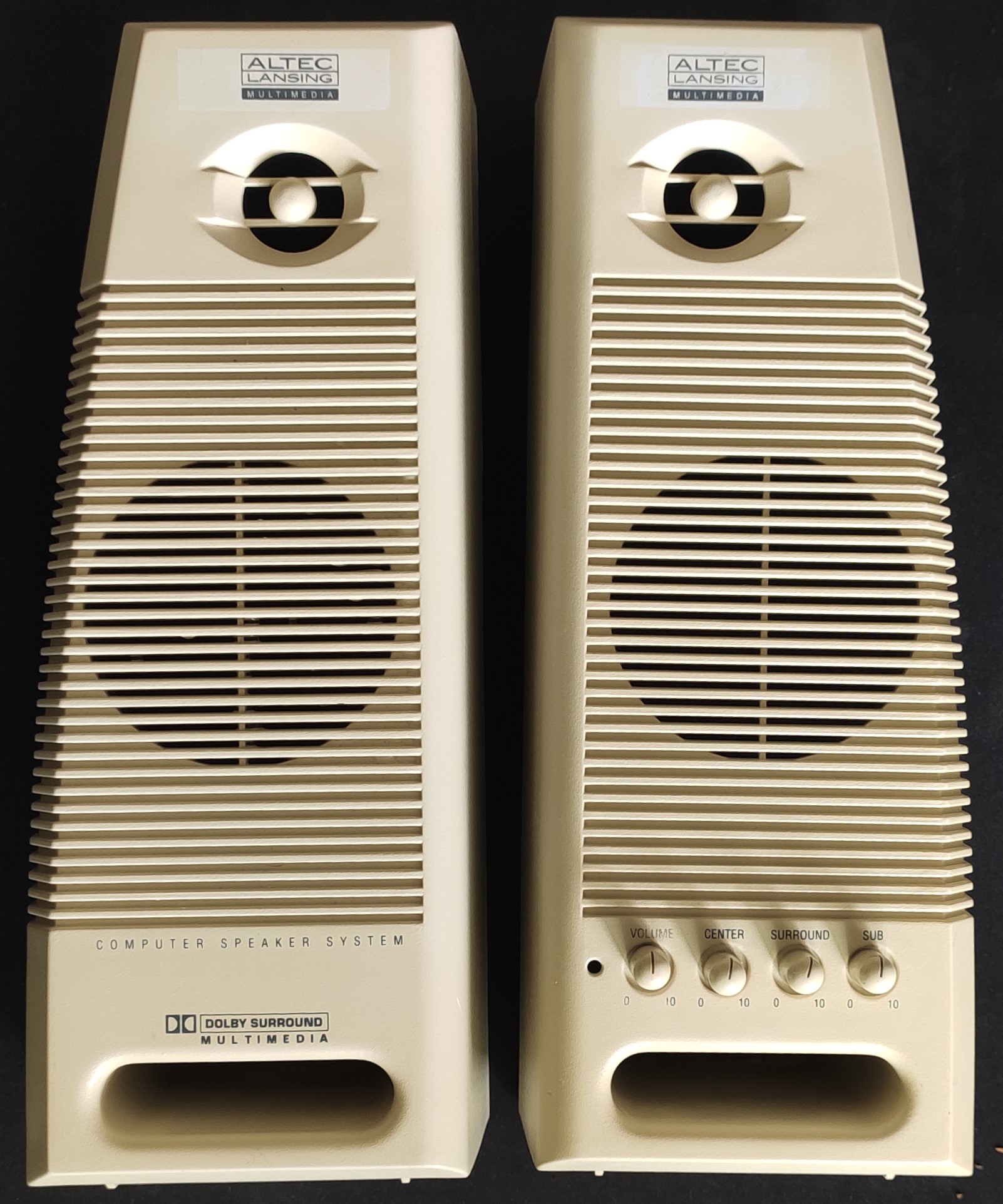

알텍렌싱 ACS490 스피커 (Altec Lansing ACS490)

15년정도 사용한것 같은데..아직까지 노이즈가 전혀 없다.

볼륨조정단자 돌릴때 노이즈가 살짝 있는데...WD40으로 해결 되었다.

https://december.tistory.com/428953

전위차 가변저항 KIE 15 A50KΩ x4 알텍랜싱 acs490



스피커는 노랗게 변색되고 케이스는 부서지는데 음질은 변함이 없다.

고장이 안난다.....

ACS490과 ACS160 조합은 과장된 사운드와 웅장한 베이스음이라고 할수 있다.

ACS490조합도 영화 볼때 웅장한 사운드를 느낄수 있다.

ACS160 우퍼까지 연결하면 향상된 베이스음(?)을 느낄수 있다.

SF영화나 전쟁 영화 볼때는 그나마 웅장한(?) 사운드를 느낄수 있다.

100W 서브우퍼정도는 연결해야 제대로 된 소리가 나오는 것 같다.







 스피커를 어떻게 위치 시켜도 모양이 안나온다...

아무래도 장식장이 필요하다.

구글이미지

  원래 셋트 사진..셋트로 찍어놓은게 없어서 구글에서 빌려옴

제품설명

-고출력 보급형 3CH COMPUTER SURROUND SPEAKER.

-전기적 조절 및 자기보호 기능을 갖춘 차폐 방자형 스피커

-음질의 완벽한 전달을 위한 유선형의 차세대 디자인 채택









-정면에 3인치 스피커 1개와 0.5인치 돔트위터 1개가 있고

  바깥쪽으로 3인치 스피커가 노출 되어 있어 소리의 퍼짐이 좋다.

-On/Off Power Switch, Power Lamp 기능

-NOISE 발생 감지 SYSTEM 내장

-분리된 통로를 통한 다양한 초저음 제공

■제조사:Altec Lansing
■원산지: China

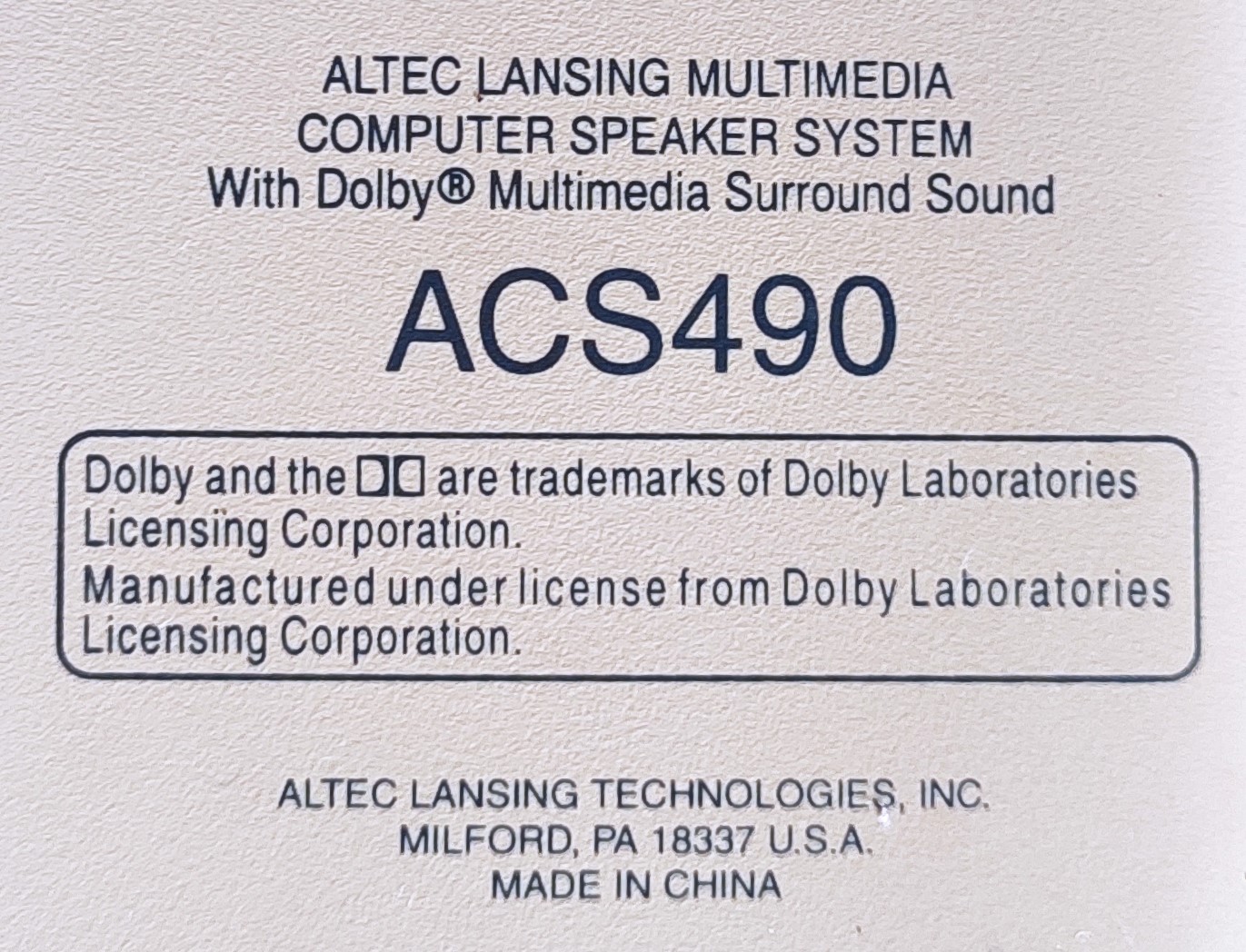

■모델명: ACS-490G  ( ACS-490은 ACS160 우퍼 포함 )

제품스펙

DRIVER (PER SATELLITE)	Two 3 inch mid/bass 30W , One 1/2 inch dome tweeter

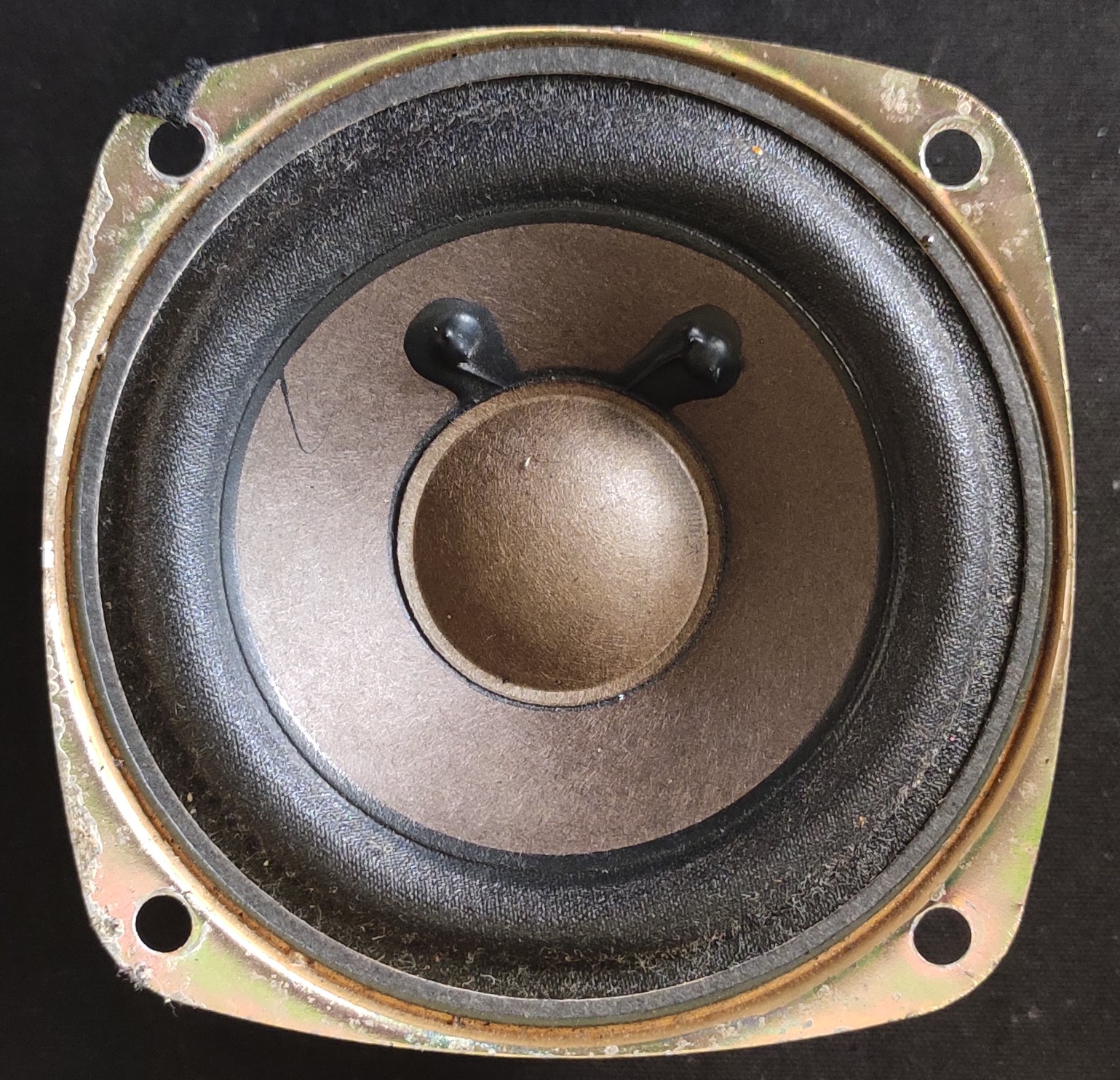

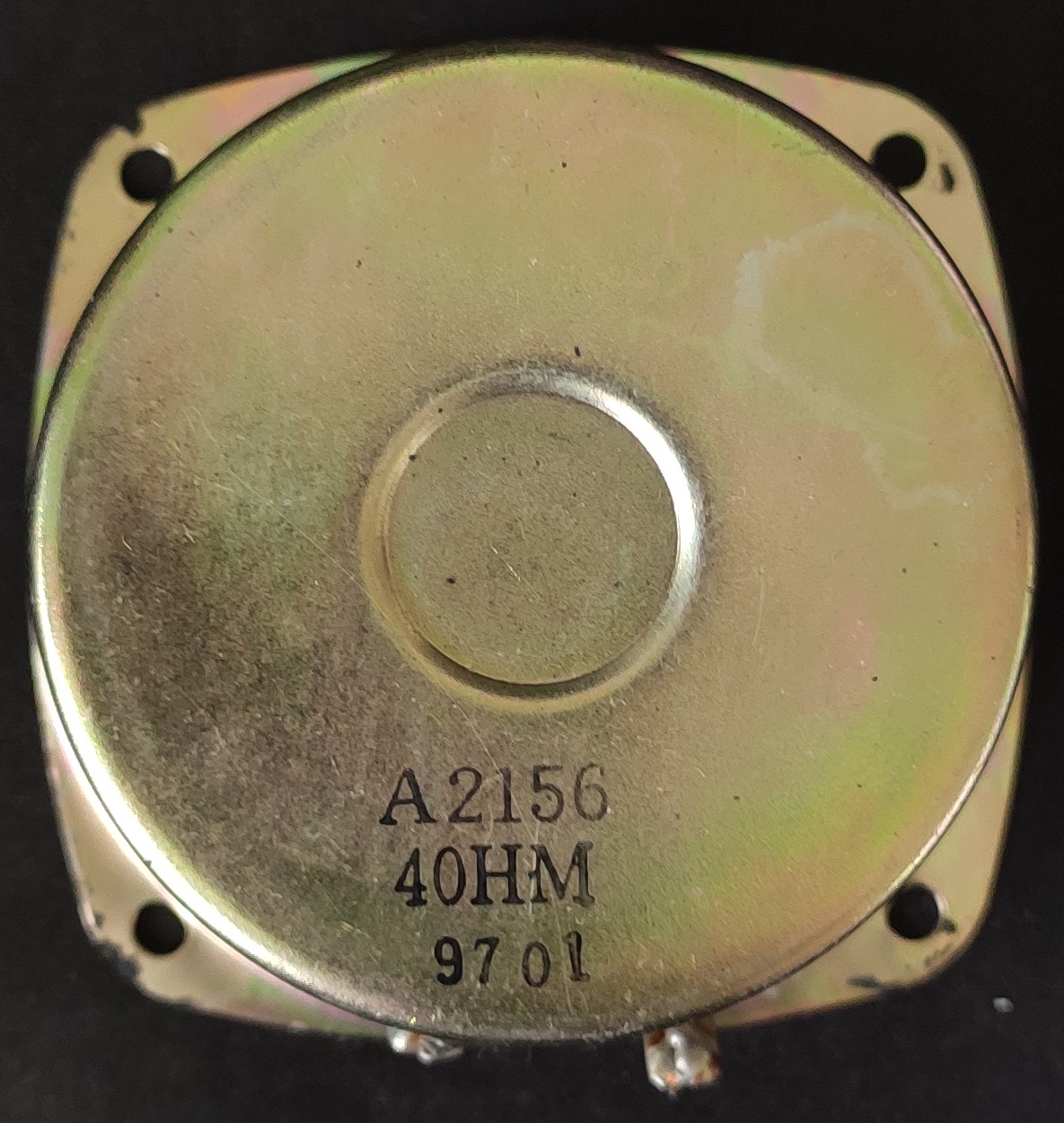

우퍼	ALTEC A2156  (3인치)  4옴 15W *2
트위터	1/2 인치 10와트???   * 1
주파수 대역	80Hz~20kHz
SENSITIVITY	300MV input for full output
출력	80W
P.M.P.O (순간최고출력)	160W (including Subwoofer )
INPUT IMPEDANCE	10,000 Ohms(For inputs 1 and 2)
입력전압	AC 220V (60Hz)/DC 12V 2A

제품 특징
■입력단자(2개)의 사용으로 원음을 MIX할 수 있는 회로 내장
■On/Off Power Switch, Power Lamp
■다양한 볼륨/음색의 복합 조절 기능
■하나의 스피커로 4개의 음향 재생
■안방에서 극장 분위기 체험
■최고음재생 전용 스피커 내장
■분리된 통로를 통한 다양한 초저음 제공
■Personal, Micro-Computer 그리고 Sound Card와의 완벽한 호환성
■MINI-COMPO, CD PLAYER, WALK-MAN과의 연결가능
■옵션용 서브우퍼 ACS150, ACS160, ACS250, ACS251등과 호환
■U.L APPROVED









DC12V2A   INPUT 2(초록,흰색)   OUTPUT1(ACS160 우퍼연결 -보라색-)

          DC12V 전원은 ACS160과 같이 사용시 ACS160 13V 에 연결해도 되고 12V 아답타를 연결해도 됨

          보라색 라인아웃은 ACS160 우퍼 라인인에 연결해준다.

         라인인 1 - 스카이라이프 셋탑박스에 연결

         라인인 2 - 컴퓨터에 연결

         라인아웃3 - 우퍼 사용시 우퍼 연결













라인인(보라색) => ACS490 보라색에 연결



ACS490 스피커는 스카이 미디어 55인치 티비 와 함께 사용중

영화볼때는  ACS160 연결

            (평상시 연결 안함-평상시에는 베이스음답지 않은 웅웅거리는 소리가 거슬린다.)

ACS 490만으로도 TV연결후 사운드는 잘 뽑아줌



우퍼가 모양때문에 적당한 위치를 찾기가 힘들다.

공간 확보가 불편한 디자인



요즘 나오는 티비는 얇아지면서 스피커도 같이 빈약해져서 소리가 부실하다.

알텍렌싱 ACS490 스피커만 연결해도 엄청난 사운드를 경험 할수 있다.

여기에  ACS160 우퍼를 연결해 주면 불편하지만 과도한 베이스음의 사운드를 들을수 있다.



10년이나 되었지만 볼륨조절 단자 돌릴때 노이즈가 살짝 있다.

볼륨 조절 단자의 노이즈는 WD40으로 간단하게 해결할수 있다.

실제로 서비스 센타에 AS맡기면 볼륨 조절의 가변 저항에 WD40 부터 뿌려보고

이상 없으면 그대로 내보낸다.

그동안 사용하면서 좋다는 생각을 거의 안했는데...

티비 스피커로 한번 들어보면  이스피커의 진가를 알게 됨.

볼륨 조절 단자 노이즈도 해결되었고 앞으로 얼마나 더 사용할수 있을지 모르겠다...

한 10년후까지 멀쩡하면 검정색으로 칠한번 해볼까 !!!!!!
