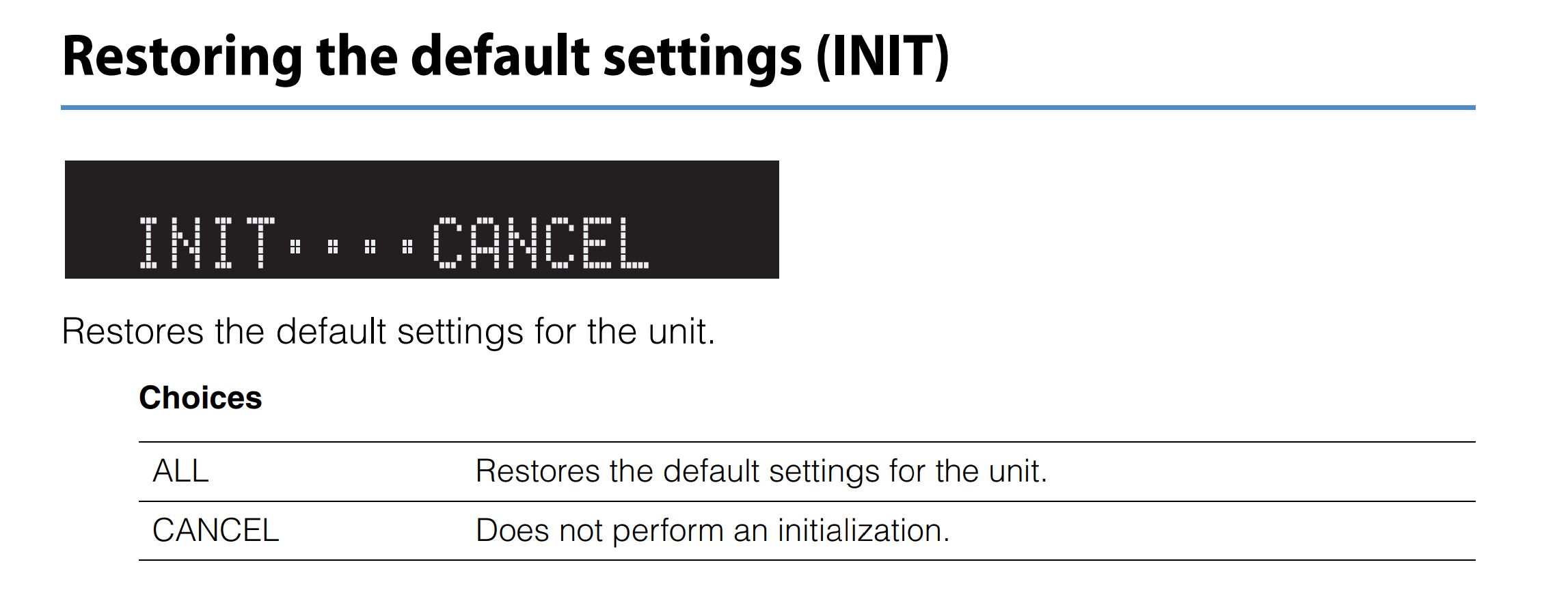

RX-V373 스피커 연결 및 각종 초기화 방법

UHD(3840-2160)나 QHD(2560-1440) 해상도 최적화

RX-V373

전시용 제품 구입-티비에 연결할 시스템이라서 HDMI와 광출력 있는 제품 중 저렴하고 깔끔한 제품으로 선택

10년된 HTR-5440 과 음질에서 어떤 차이가 있는지 잘 모르겠다...

HDMI 가 있다는 것이 장점이다..

리모컨 조작이 편하다

RX-V373_om_En.pdf

다운로드



yamaha-av-receiver-rx-v373-rx-v373bl-owners-manual-134566.pdf

3.14MB

rxv373 AS.z01

10.00MB

rxv373 AS.zip

0.93MB

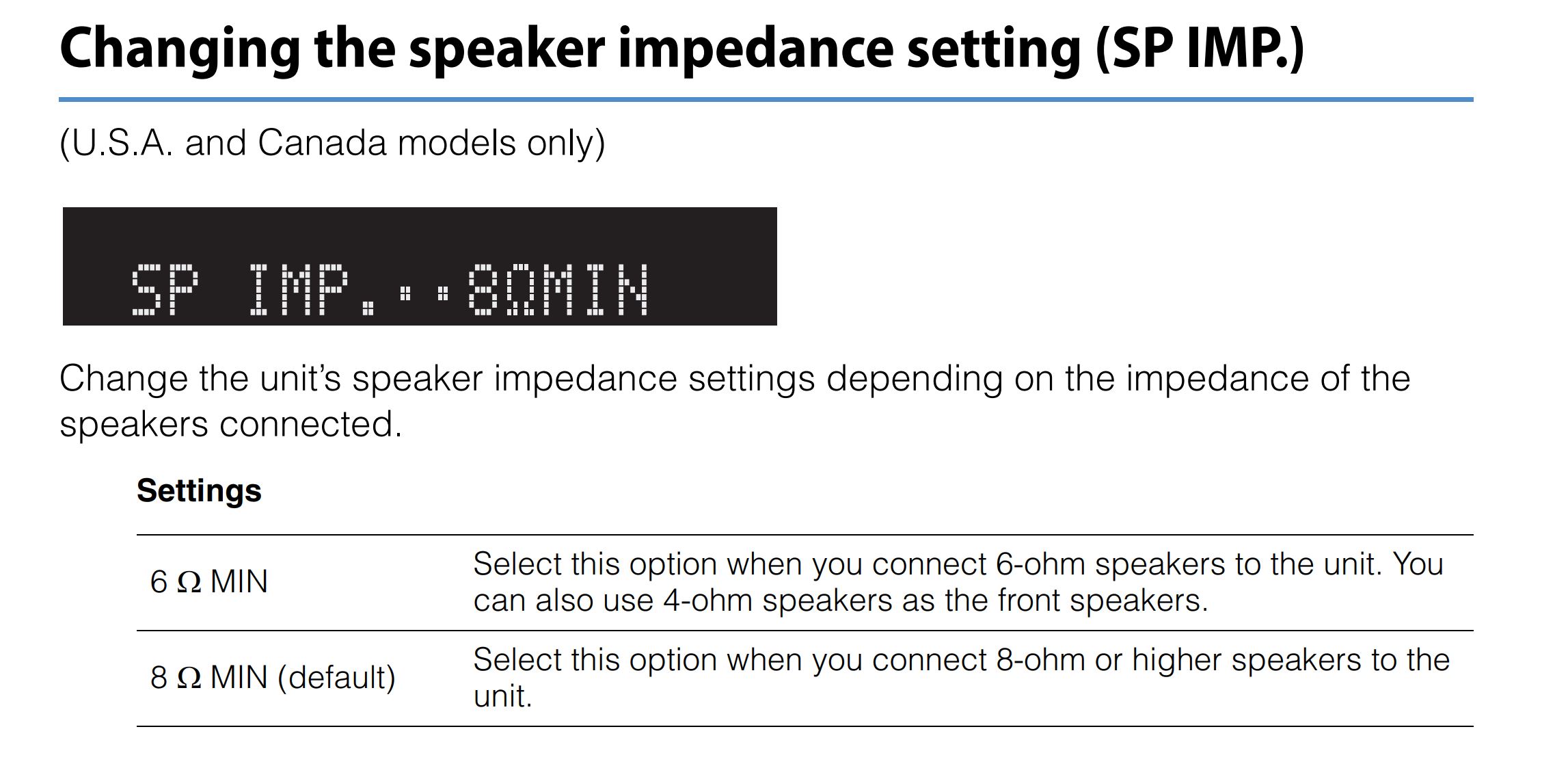

■ Setting the speaker impedance



  기본 설정에서 이 장치는 8옴 스피커용으로 구성되어 있다.

  연결할 때 6옴 스피커의 경우 스피커 임피던스를 6옴 MIN"으로 설정한다.

  이 경우 다음을 수행할 수도 있다.

  4옴 스피커를 전면 스피커로 사용 할수 있다.



1 스피커를 연결하기 전에 전원 케이블을 AC 벽면 콘센트에 연결한다.

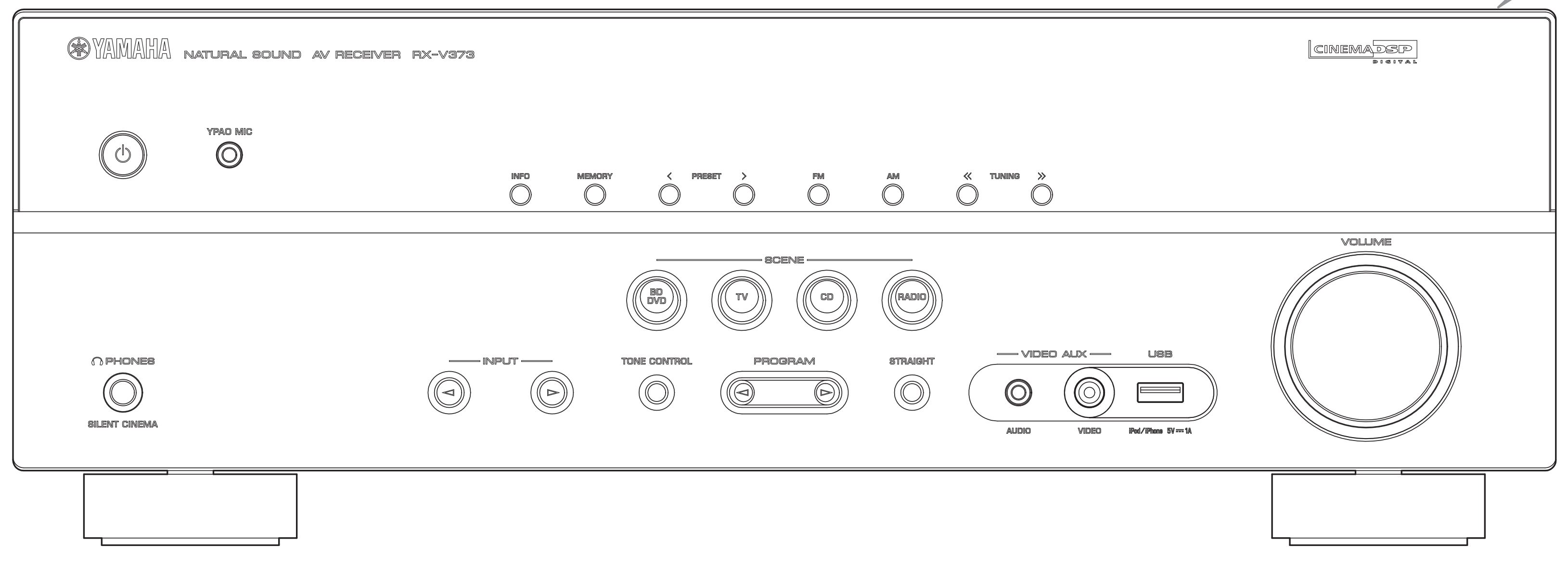

2 전면 패널의 STRAIGHT를 누른 상태에서 z(전원)를 누른다.

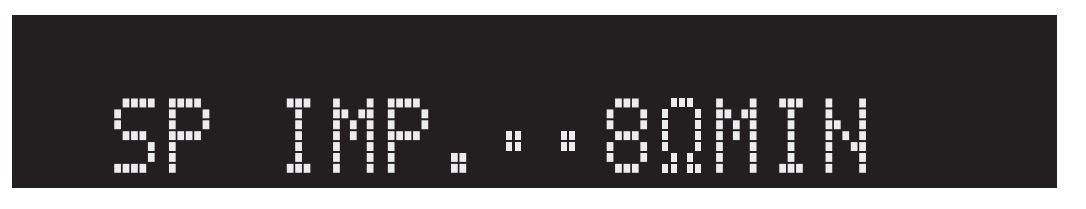

3 "SP IMP"를 확인 한다.

  전면 디스플레이에 표시 된다.

4 STRAIGHT를 눌러 "6 오움 MIN"을 선택한다.

5 z(전원)를 눌러 기기를 대기 모드로 설정하고 AC 벽면 콘센트에서 전원 케이블을 분리 한다.

  이제 스피커를 연결 한다.



===================================================



 55" TV  RX-V373  5.1 셋팅



모두 8Ohm 디폴트값으로 맞춰줌

===================================================

5.1의경우 메인스피커*2  센터스피커*1  리어스피커*2 서브우퍼*1
메인스피커는 저중고의 전대역에걸쳐서 재생이 된다

센타는 1Khz전후의 중역대가 재생 된다. (목소리가 뚜렷하게 들린다.)
리어는 재생주파수특성에 의한  중고역대만 재생되며 리어스피커 재생특성에 따른 출력의 차이도있다.

메인과 리어는 재생대역과 시간차(타임릴레이)에의하여 생동감있는 음질을 구현 할수 있다



프론트    A    인켈 sp-800vp      6 Ohm  50 ~ 100W



센타            야마하 NS-c55     6 Ohm  60~180W



리어            야마하 NS-E56       6Ohm    60~120W



우퍼            알텍 랜싱                     30W



리어 스피커가 걸리적 거려서 결국은 장식장 안으로 배치함

밖으로 빼면 선이 걸리고 스피커는 굴러다니고.....

안으로 깔끔하게 배치함.

밖으로 배치하는 것 보다야 못하지만 서라운드 설정으로 적당히 좋은 소리는 들려줌

============================================================

=============================================================

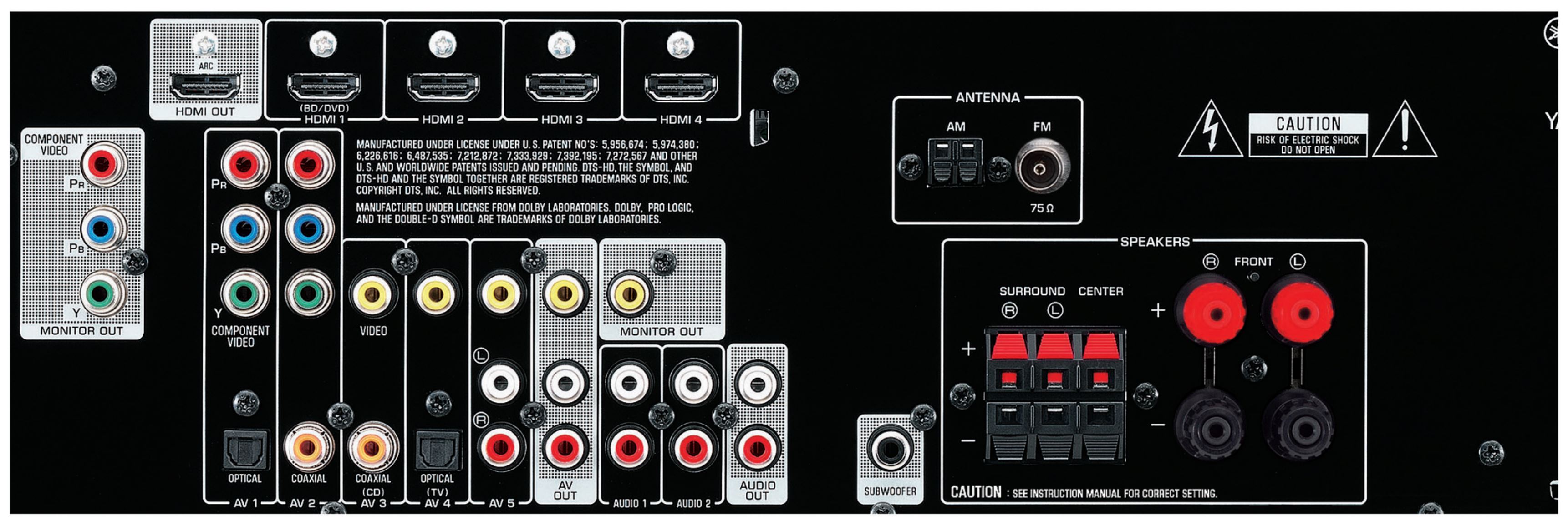

일반적인 리시버와  5.1채널 연결











스피커 설정

Subwoofer   USE  /  NONE                  ;  USE

Front           SMALL  /  LARGE             ;  SMALL

Center         SMALL  /  LARGE  / none  ; SMALL

Surround     SMALL  /  LARGE  / none  ; SMALL



# 서브우퍼를 NONE 으로 설정하면 FRONT 는 LARGE 로 설정된다.

# 서브우퍼에서 볼륨과 크로스오버 주파수를 조정할 수 있는 경우에는

   볼륨을 절반으로 설정하고 크로스오버 주파수는 최대로 설정한다.



LARGE  스피커의 저역신호(90Hz이하) 가 스피커로 모두 전달됨 (서브우퍼에서 소리가 안날수 있음)

           서브우퍼가 연결되어 있다면 Extra Bass 를 on 으로 설정한다.



SMALL  스피커의 저역신호(90Hz이하) 가 서브우퍼로 전달됨 (서브우퍼 사용시 추천)





❑ 크로스오버

  스피커에서 출력할 수 있는 저주파 성분의 하한을 설정 한다.

  크기가 "작음"으로 설정되어 있다.

  지정된 값보다 낮은 주파수 사운드는 서브우퍼 또는 전면 스피커에서 생성 설정된다.

  40Hz, 60Hz, 80Hz(기본값), 90Hz, 100Hz, 110Hz, 120Hz, 160Hz, 200Hz



❑ Subwoofer Phase

    서브우퍼의 위상을 설정한다.

    저음이 부족하거나 불분명할 때 스위치를 조정한다.

    NORMAL  /  REVERSE



❑ Extra Bass

    OFF  /  ON

    ON일때 프론트 스피커와 서브우퍼 모두 프론트 채널 저주파 컴포넌트를 생성한다.

   이 설정은 "Subwoofer"가 "None"으로 설정되거나 "Front"가 "Small"로 설정된 경우 사용할 수 없다.





■ Distance



 스피커에서 나오는 소리가 동시에 감상 위치에 도달하도록 각 스피커와 감상 위치 사이의 거리를 설정한다.

 "미터" 또는 "피트"에서 거리 단위를 선택 한다.

 선택 사항 Front L, Front R, Center, Surround L, Surround R, Subwoofer

 설정 범위 0.30 m ~ 24.00 m(1.0 ft ~ 80.0 ft),

              *0.05 m(0.2 ft) 증분

              기본 Front L, Front R,  : 3.00 m (10.0피트)

                    SUBWOOFER : 3.00 m (10.0피트)

                    CENTER : 2.60m(8.6피트)

                   서라운드 L, 서라운드 R : 2.40m(8.0피트)





■ Level

   각 스피커의 볼륨을 조정 한다.

   선택 사항 Front L, Front R, Center, Surround L, Surround R, Subwoofer

   설정 범위 -10.0dB ~ +10.0dB(0.5dB씩 증가)

   기본 Front L, Front R, : 0.0dB

          서브우퍼: 0.0dB

          기타: -1.0dB

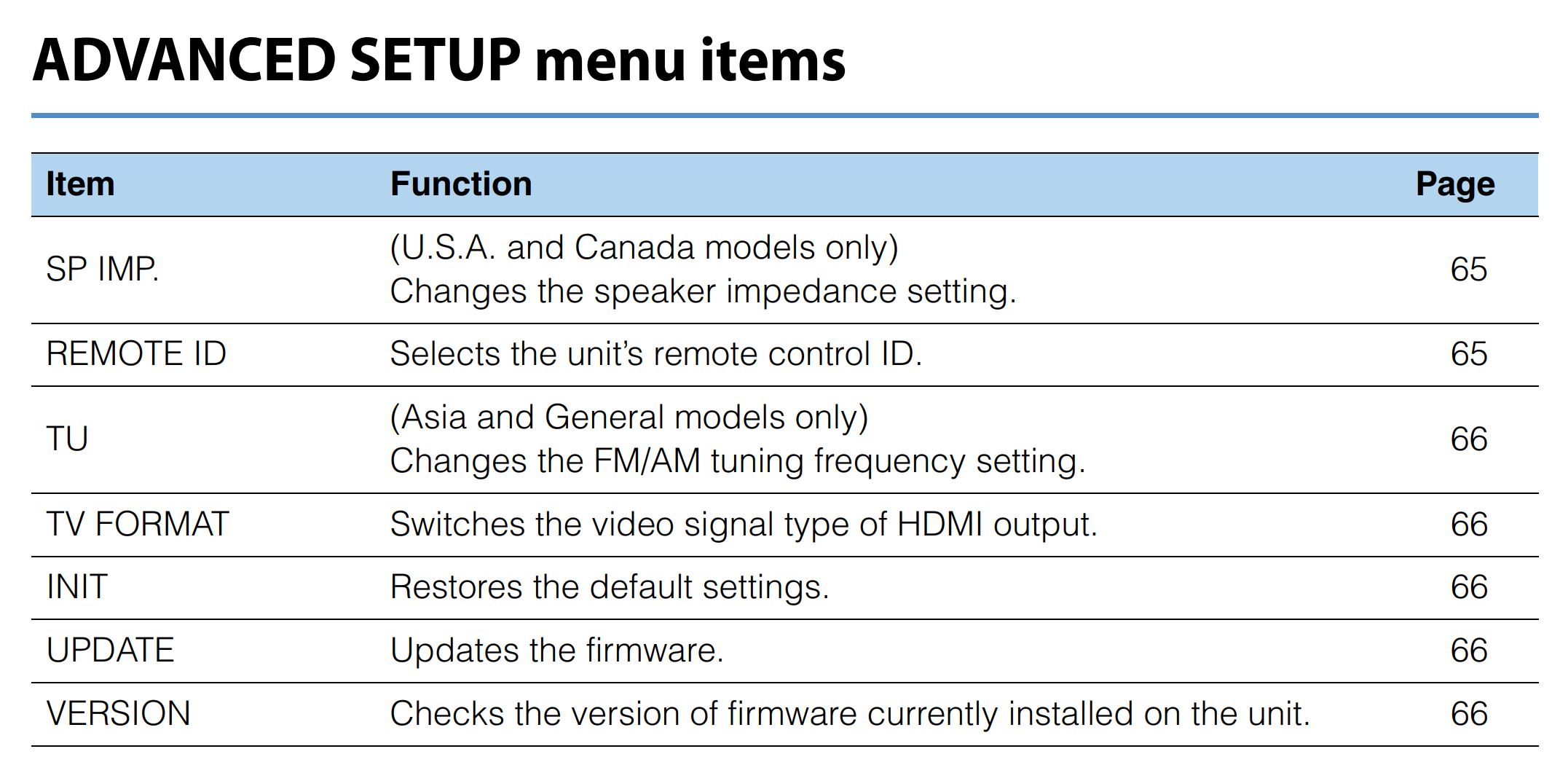

Configuring the system settings (ADVANCED SETUP menu)

1 기기를 대기 모드로 설정합니다.

2 전면 패널의 STRAIGHT를 누른 상태에서 z(전원)를 누릅니다.

3 PROGRAM을 눌러 항목을 선택합니다.

4 STRAIGHT를 눌러 설정을 선택합니다.

5 z(전원)를 눌러 기기를 대기 모드로 설정하고 다시 켭니다.

새 설정이 적용됩니다.
