AM4 CPU 무뽑방지 키트 (AMD 레이스 프리즘 CPU쿨러)

AM4 CPU 무뽑방지 키트 ( AMD 레이스 프리즘 CPU쿨러 )

기존 제품을 내맘대로 개조 한것이니 예상치 못한 문제점이 발생할 가능성이 있다.

컴퓨터가 고장날수도 있으니 권장하지 않는다.







==========================================================================

AMD AM4 세이프티 브래킷 브라보텍 루시퍼 CPU 쿨러에 장착하기



https://december.tistory.com/1577



==========================================================================

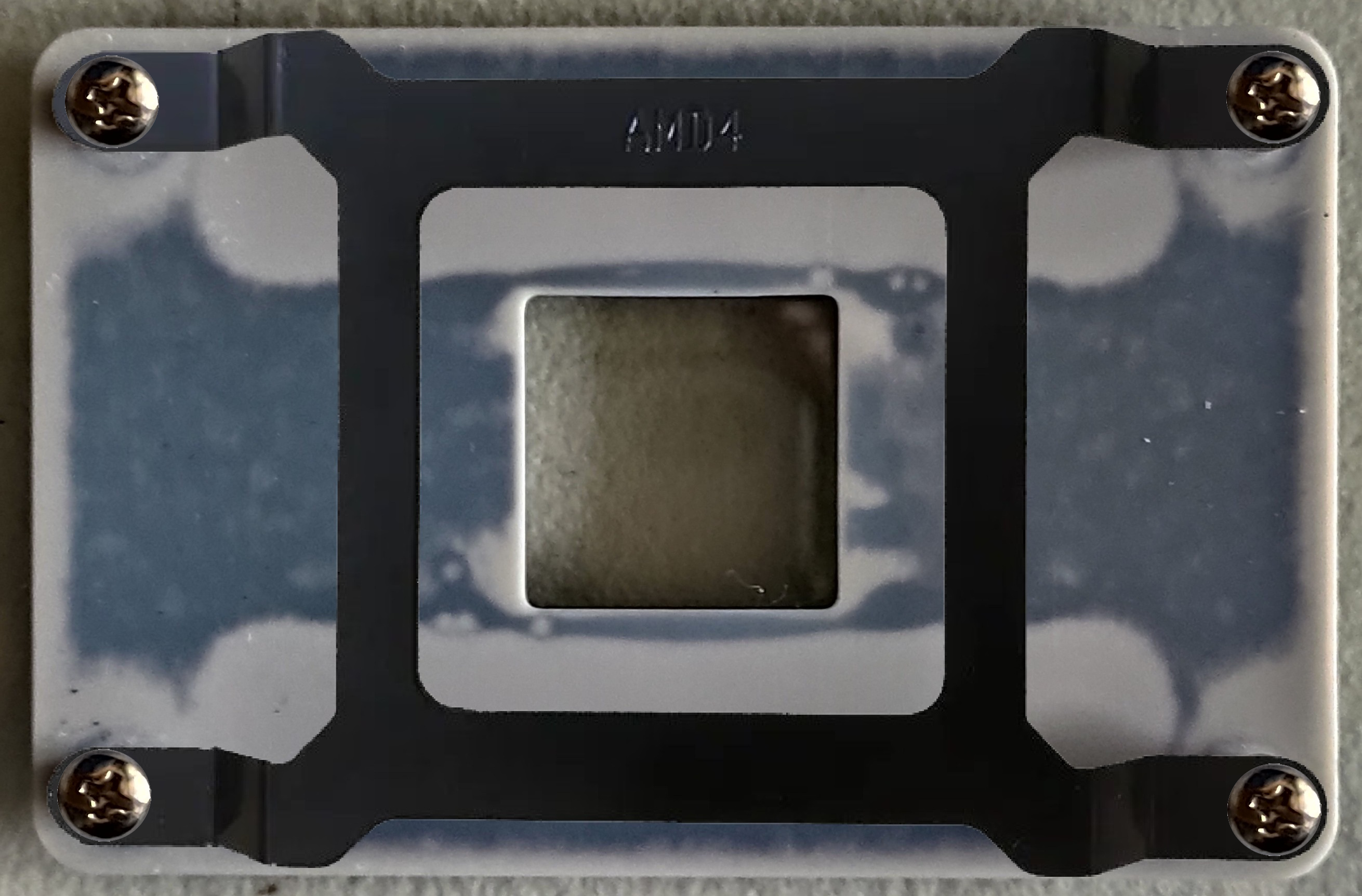

3R 시스템에서 나온 AMD AM4 세이프티 브래킷 제품은 기존 루시퍼 쿨러용으로는 잘 사용하고 있다.

이 제품은 일부제품에 한해서만 사용할수 있다.



다른 모든 쿨러에서 사용 가능한 무뽑 방지 키트는 없는듯하다.

찾아보면 분명 있을 거라고 생각되지만 아직 찾지는 못했다.

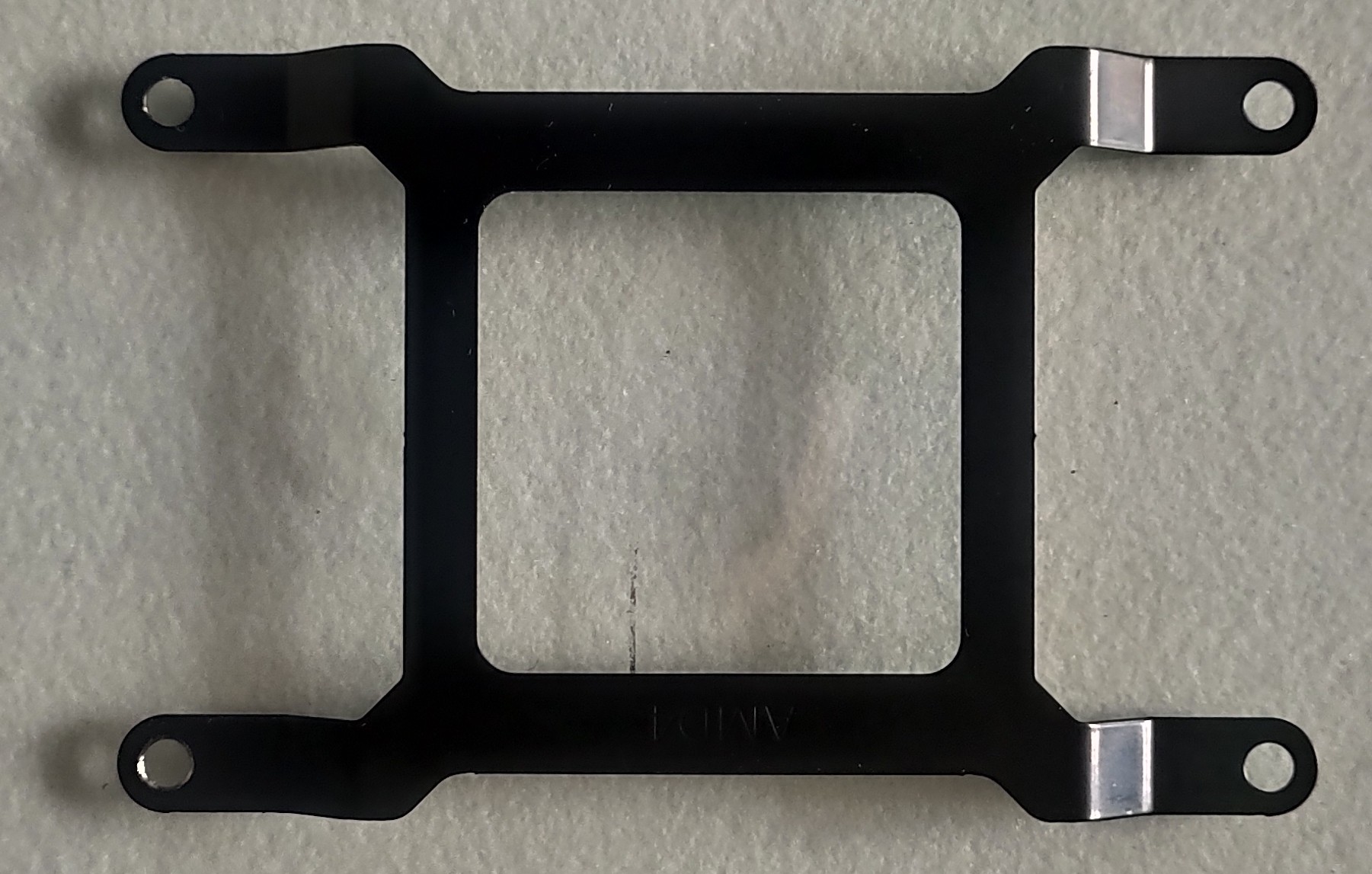

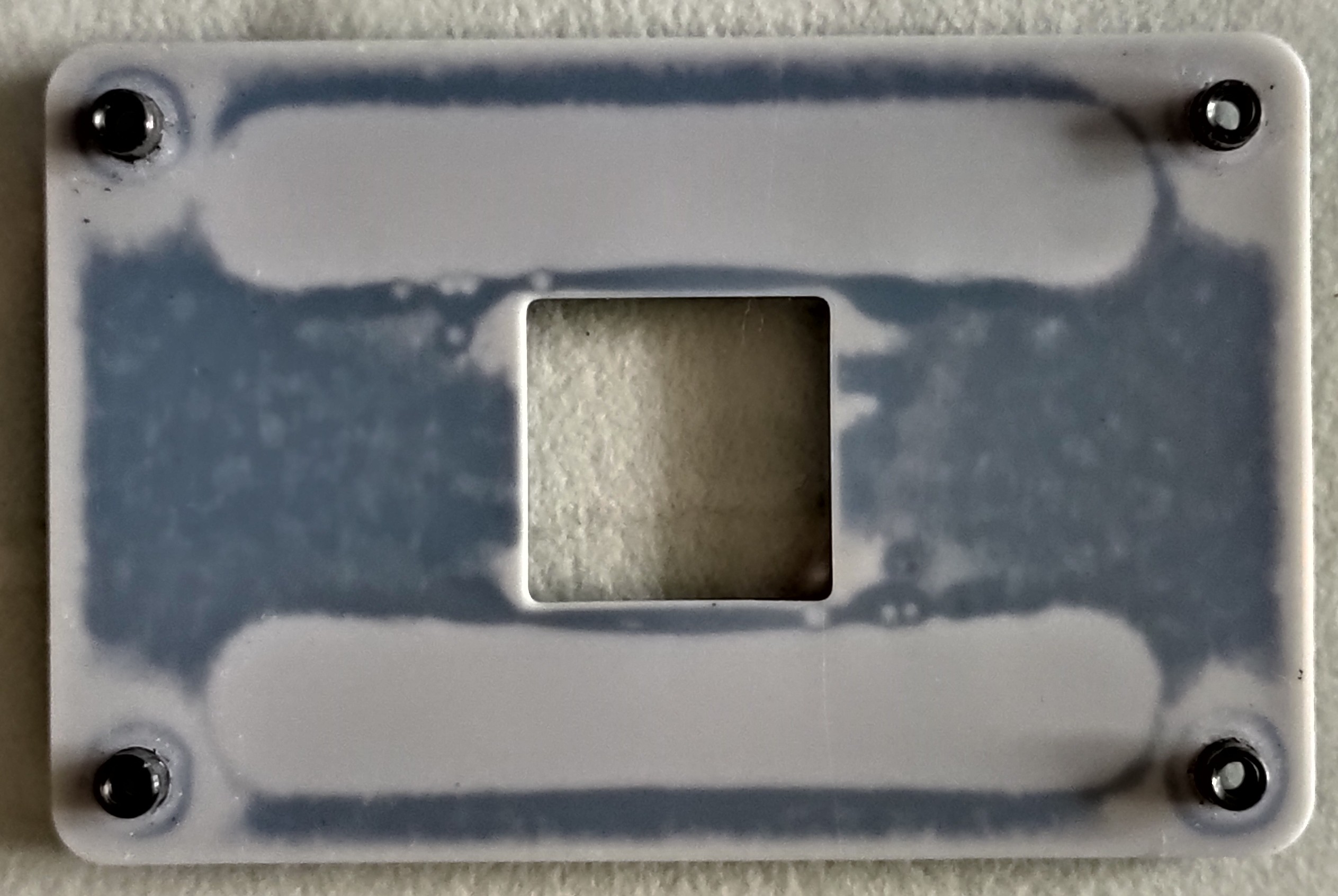

알리에서 나온 세이프티 브래킷은 모양은 똑같은데 뒤집어서도 사용이 가능하다.

나사 구멍만 확장해서 am4 매인보드 백플레이트에 장착하면 대부분의 AMD AM4 쿨러에 사용이 가능하다.

am4 매인보드 백플레이트에 장착 가능한 쿨러라면 대부분 사용 가능하다.

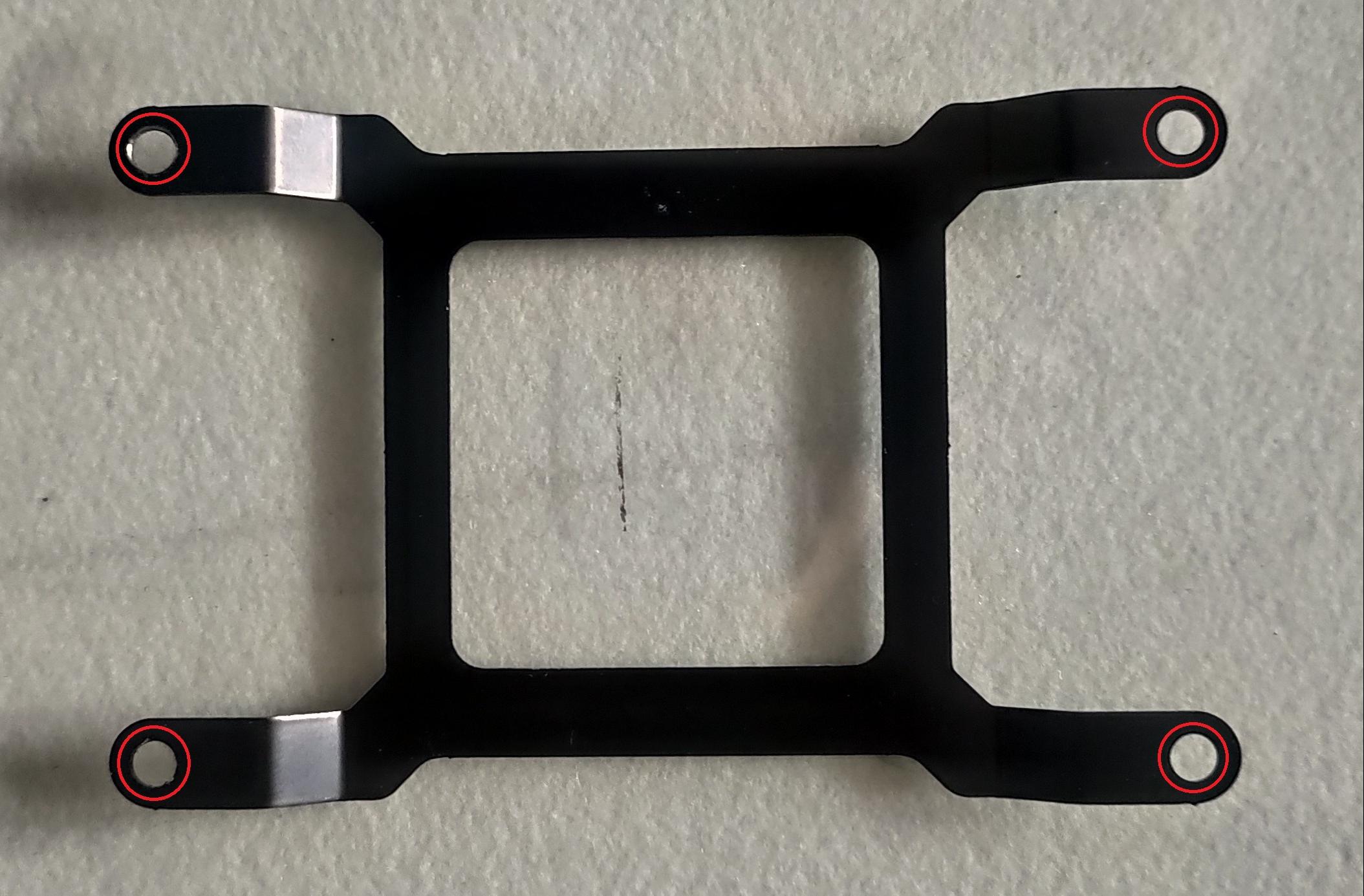

AM4 매인보드 백플레이트에 끼울 수 있도록 구멍을 넓혀줘야만 한다.









https://ko.aliexpress.com/item/1005002933385753.html?spm=a2g0o.order_list.order_list_main.15.3c44140f0nf8Uw&gatewayAdapt=glo2kor



AM4 메인보드용으로 어느제품에나 사용이 가능할 것으로 보인다.

AM4 매인보드 백플레이트에 끼울 수 있도록 구멍을 넓혀줘야만 한다.

구멍을 넓혀서 매인보드 백플레이트에 끼우기만 하면 성공이다.

나사 구멍만 확장해서 am4 매인보드 백플레이트에 장착하면 대부분의 AMD AM4 쿨러에 사용이 가능하다.

am4 매인보드 백플레이트에 장착 가능한 쿨러라면 대부분 사용 가능하다.



구멍을 넓히는 작업은 드릴이나 둥근 줄로 가능하다.

드릴로 작업 시 고정을 잘 시켜서 작업해야 한다.

드릴과 일체로 돌아버리면 부상을 당할 수 있다.

그리고 세이프티 브래킷이 휘어질 수 있으니 조심스럽게 작업해야 한다.

시간은 좀 걸리지만 줄로 돌려가며 조심스럽게 작업해서 구멍을 넓혀줬다.



다시 말하지만

위에 걸쳐서 나사를 조이기만 하면 어떤 쿨러도 장착이 불가능하다.

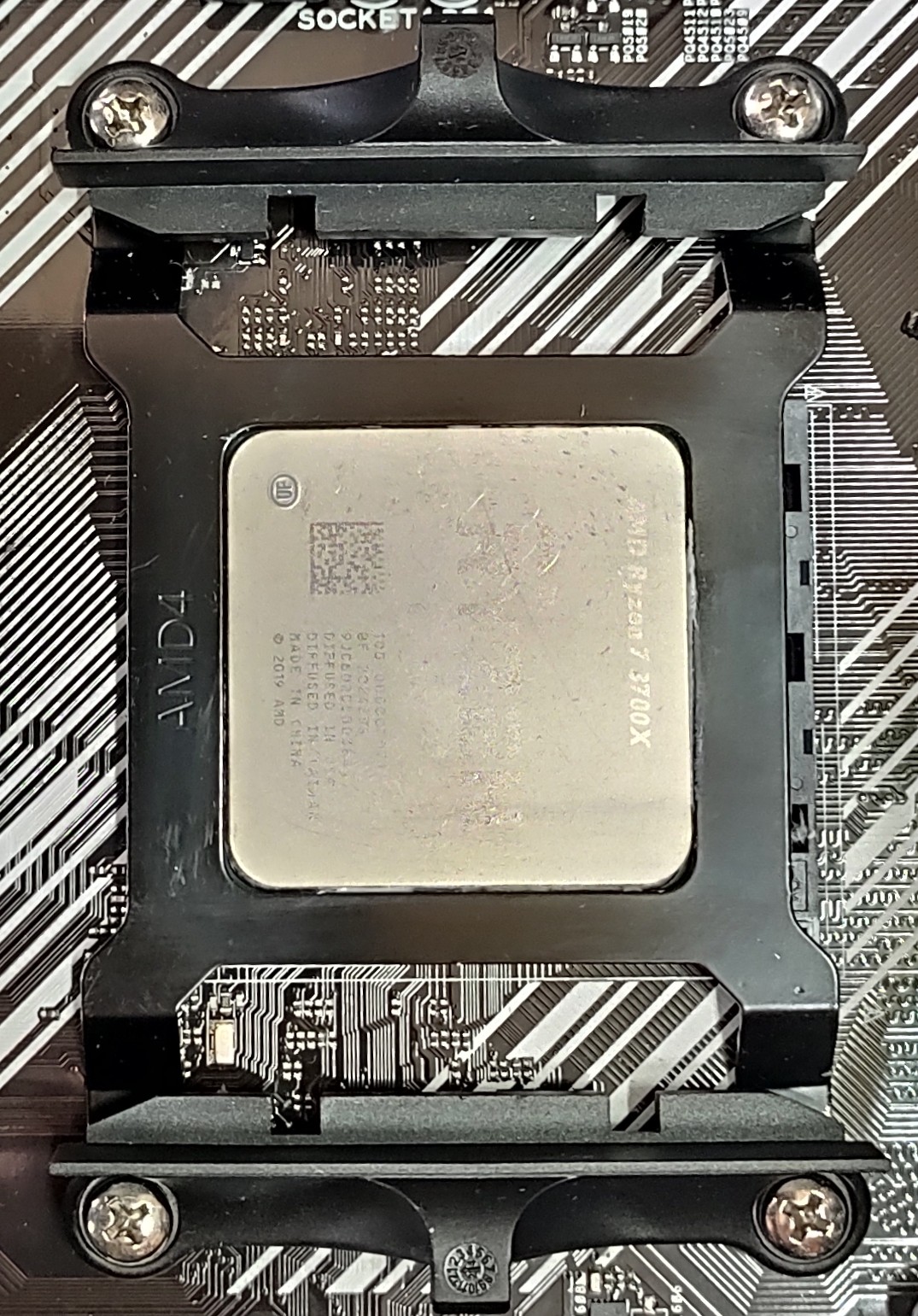

나사 구멍을 확장해서 am4 매인보드 백플레이트에 끼워져야 한다.

그래야 AMD AM4용 쿨러를 사용 할수 있다.

am4 매인보드 백플레이트에 장착 가능한 쿨러라면 대부분 사용 가능하다.

작업하고 나서 보드에 닿는 것이 좀 찝찝하다.

닿는 면이 그라운드 영역이긴 하지만 보드가 벗겨질 염려가 있으므로 사이에 종이 와셔나 적당한 비닐조각을 끼워 보드를 보호해 줄 필요성이 있다.

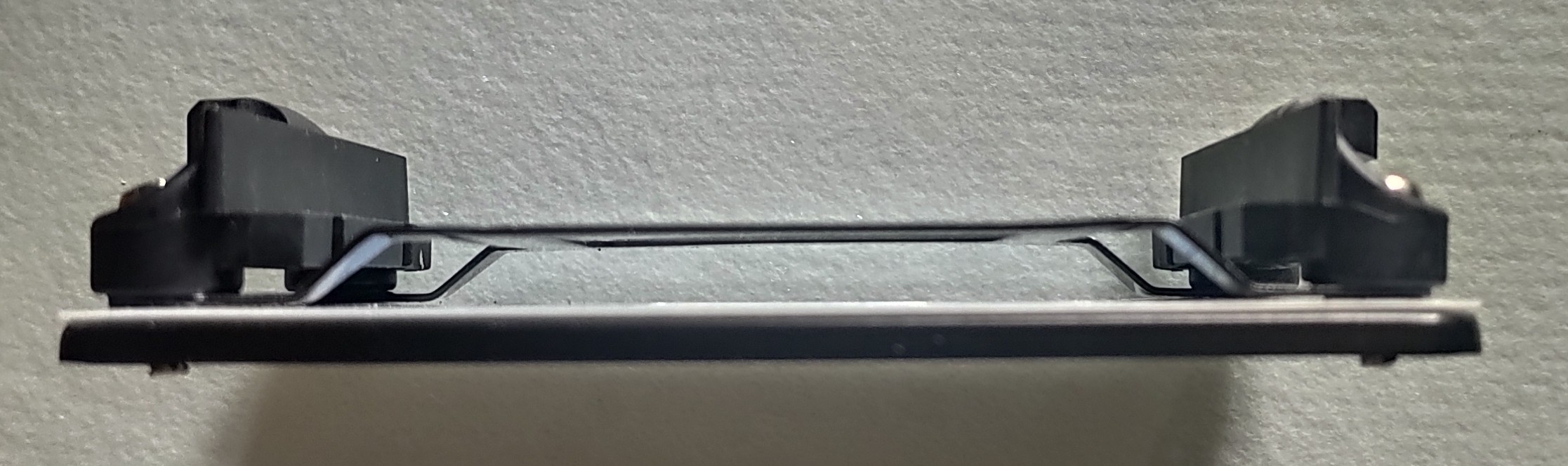

세이프티 브래킷과 보드사이에 종이와셔를 끼워주면 추가된 높이가 0.5mm 정도 된다.

세이프티 브래킷 추가시 0.5mm 정도 높이가 높아진다고 보면된다.

맞는 종이와셔가 없어서 절연테이프를 브래킷에 붙여서 구멍을 뚫어 사용했다.

절연 테이프 사용시 접착면이 보드가 아니라 세이프티 브래킷이 되어야 한다.

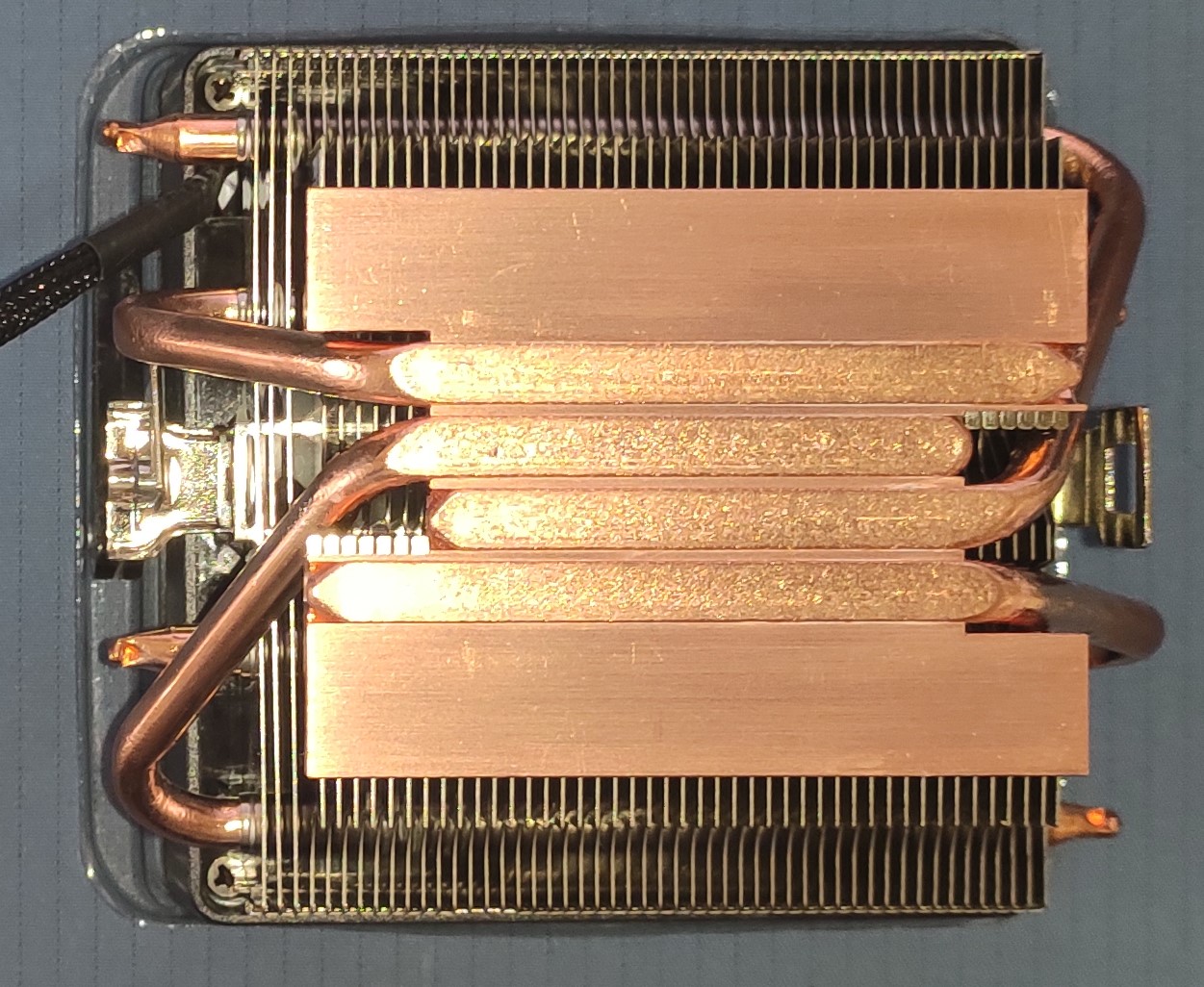

쿨러가 CPU 접촉면에 닿는 것은 전혀 문제가 없다.

CPU쿨러의 텐션이 살짝 약해질 수는 있다.



이 상태에서 장착 가능한 쿨러는 사용하는데 전혀 문제가 없다.

am4 매인보드 백플레이트에 장착 가능한 쿨러라면 대부분 사용 가능하다.



디폴트 상태로는 루시퍼 같은 일부 쿨러에 사용 가능하고

나사 구멍만 확장해서 am4 매인보드 백플레이트에 장착하면 대부분의 AMD AM4 쿨러에 사용이 가능하다.

am4 매인보드 백플레이트에 장착 가능한 쿨러라면 대부분 사용 가능하다.

보드에 직접 닿는 면이 생기므로 종이와셔같은 절연체를 중간에 끼워 줄것을 권장한다.

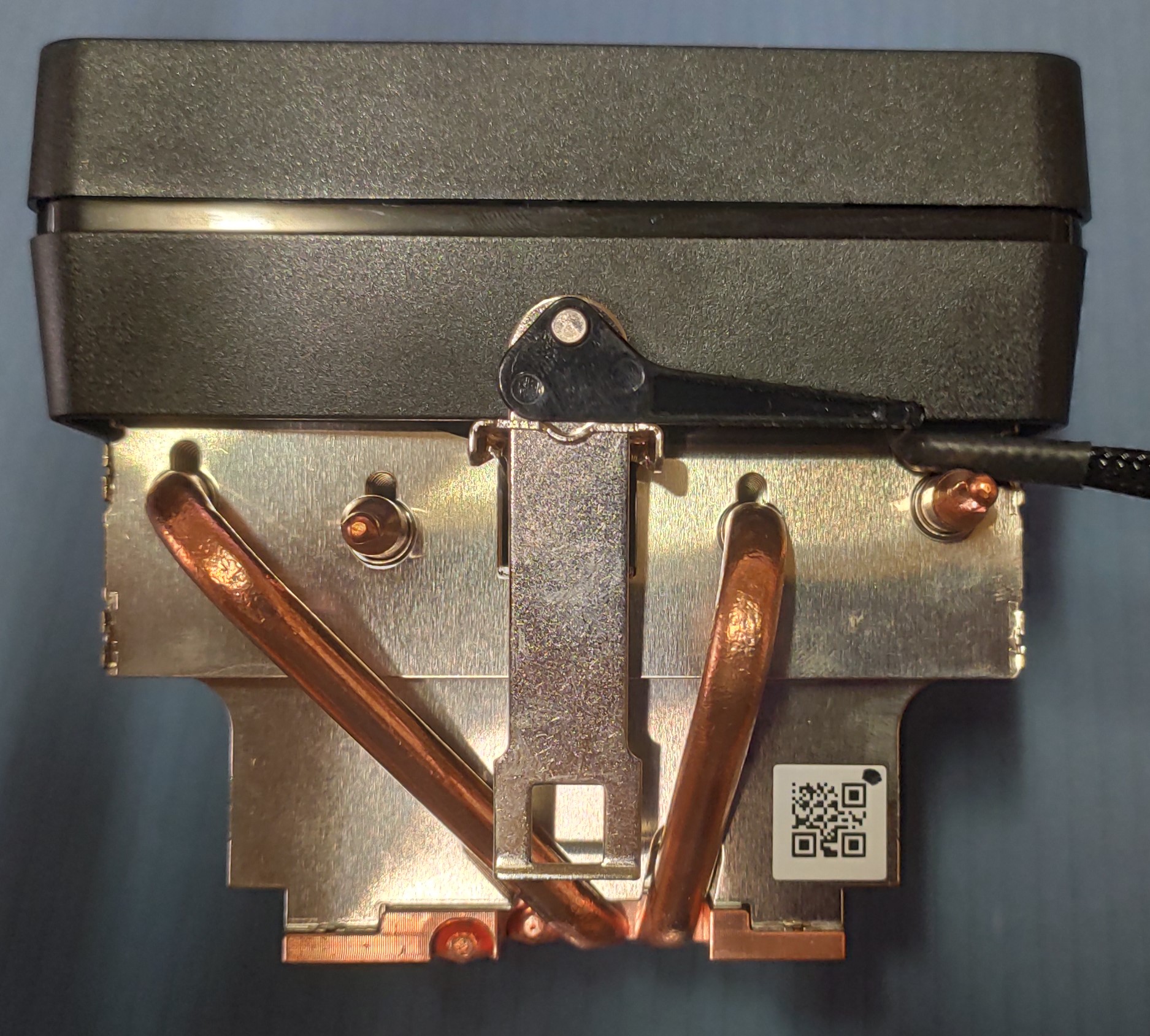

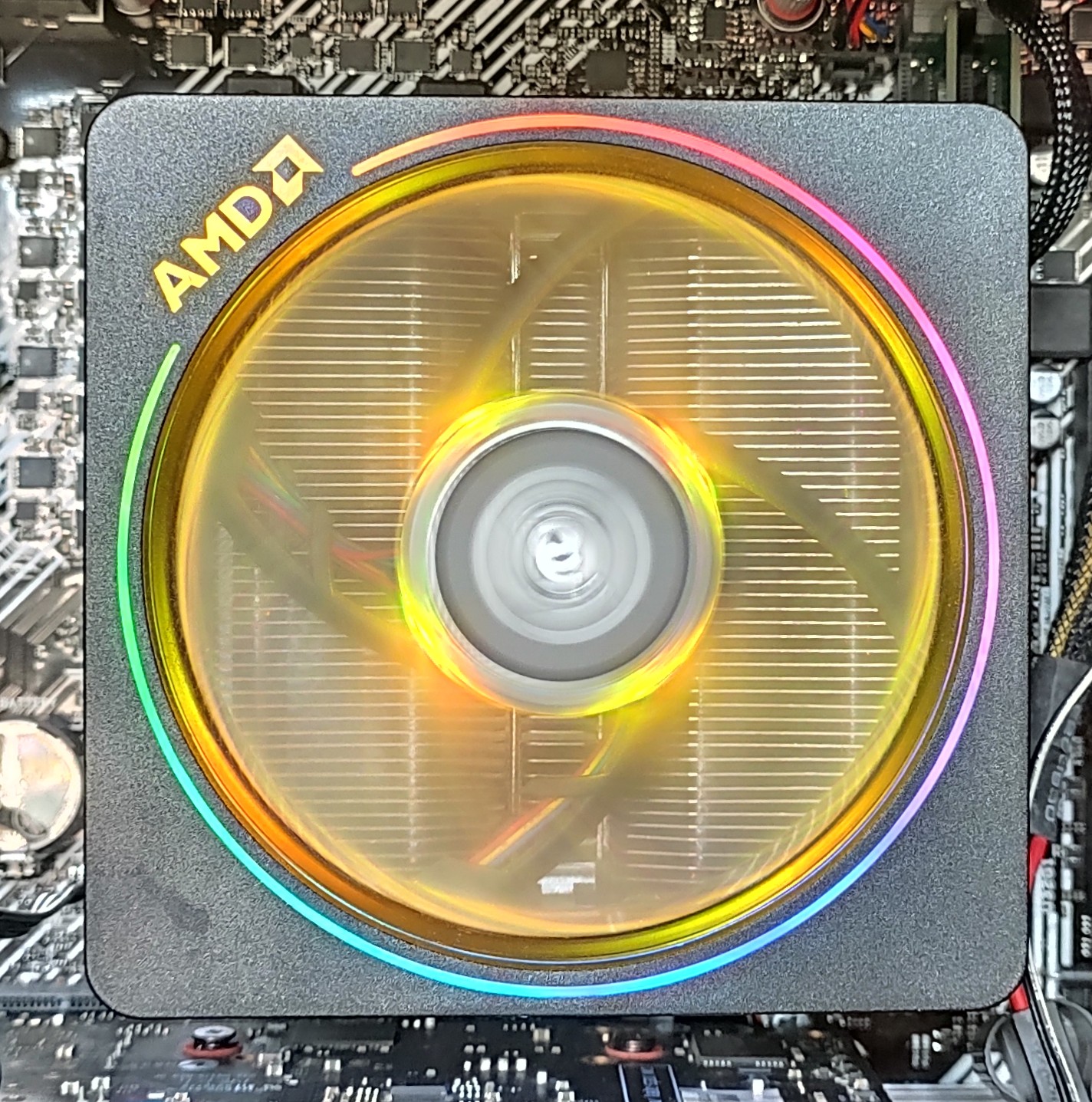

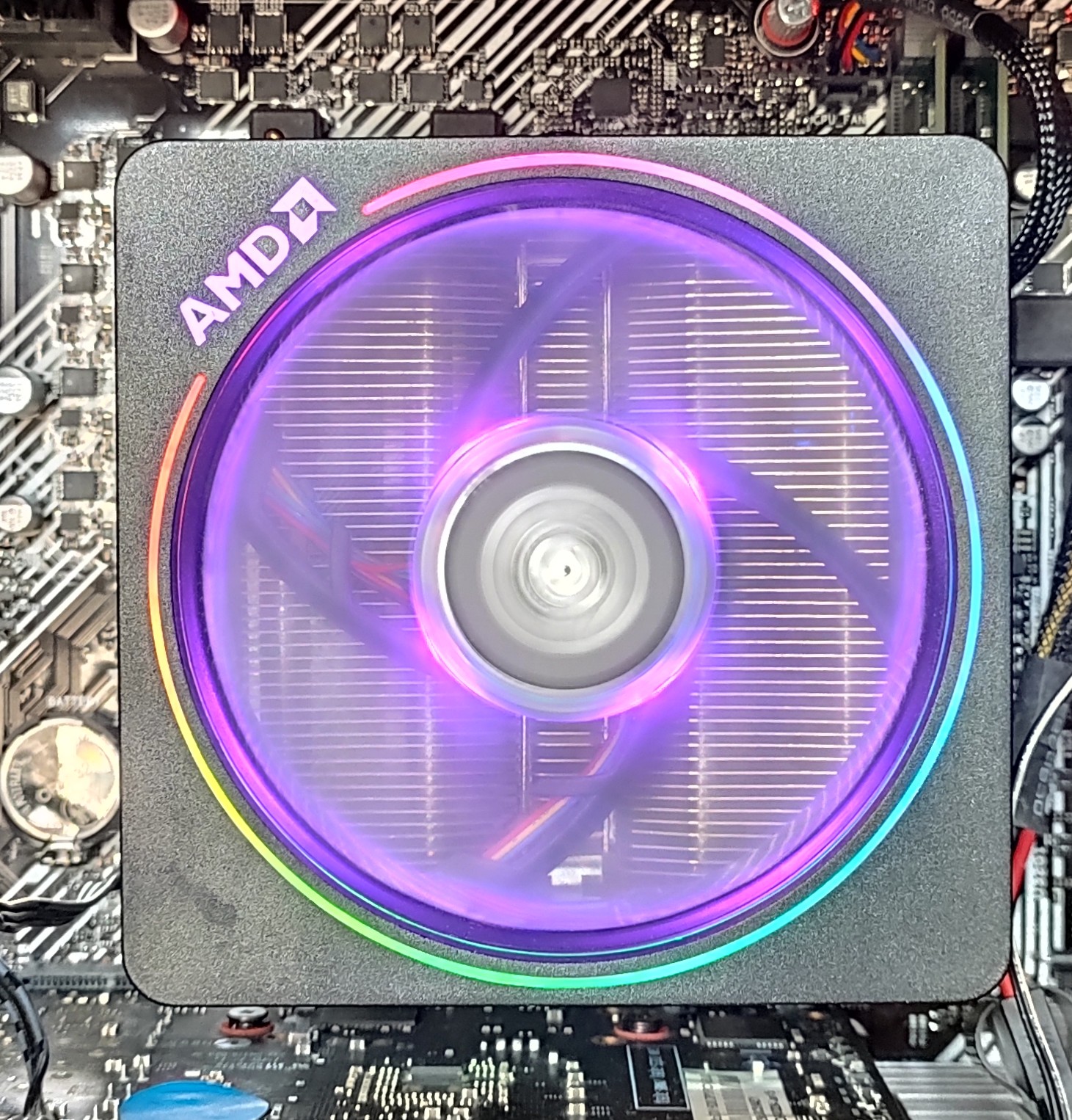

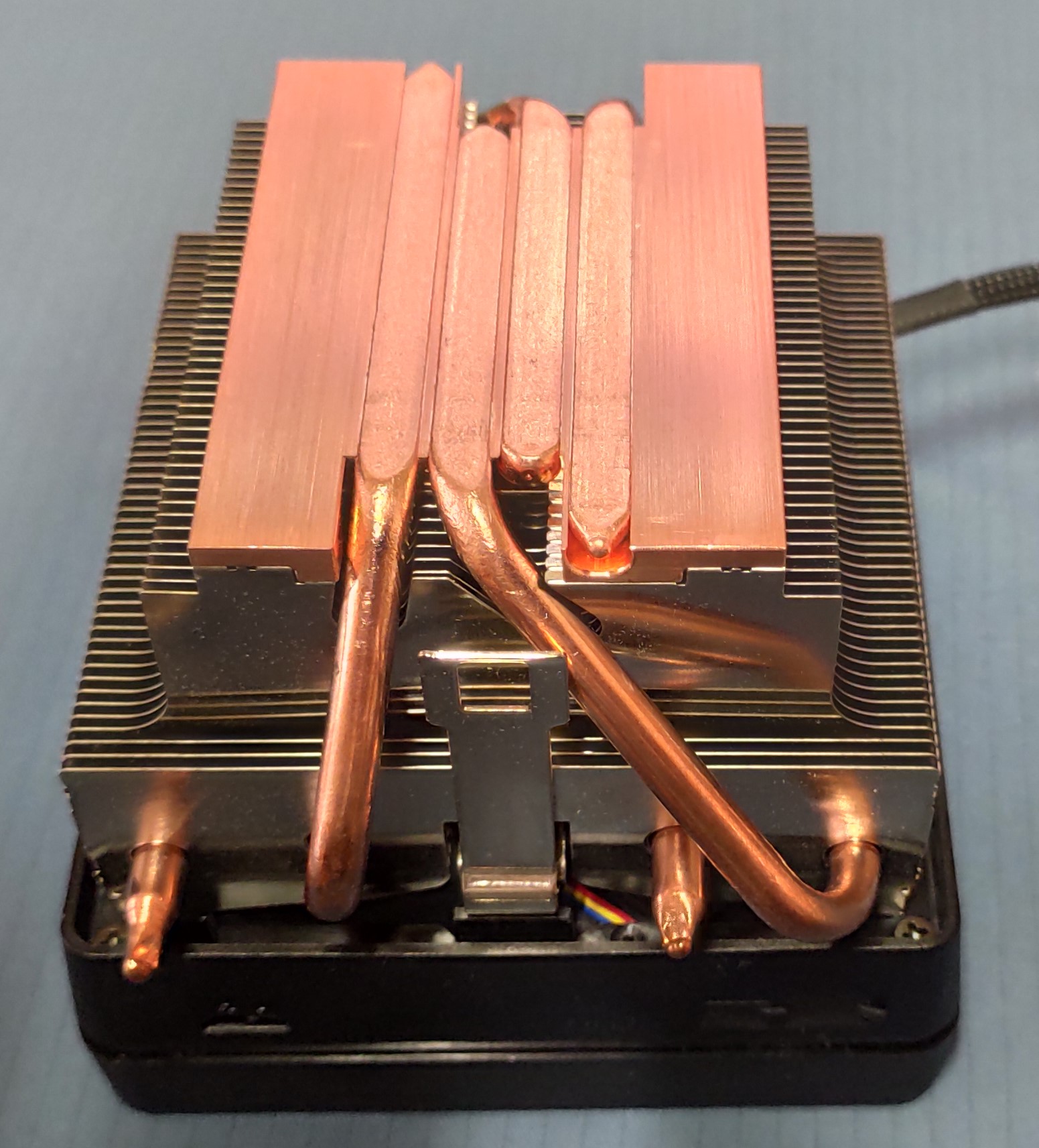

현재 AMD 레이스 프리즘쿨러를 장착해서 사용하고 있다.

온도는 장착 전후 별 차이는 없다.
