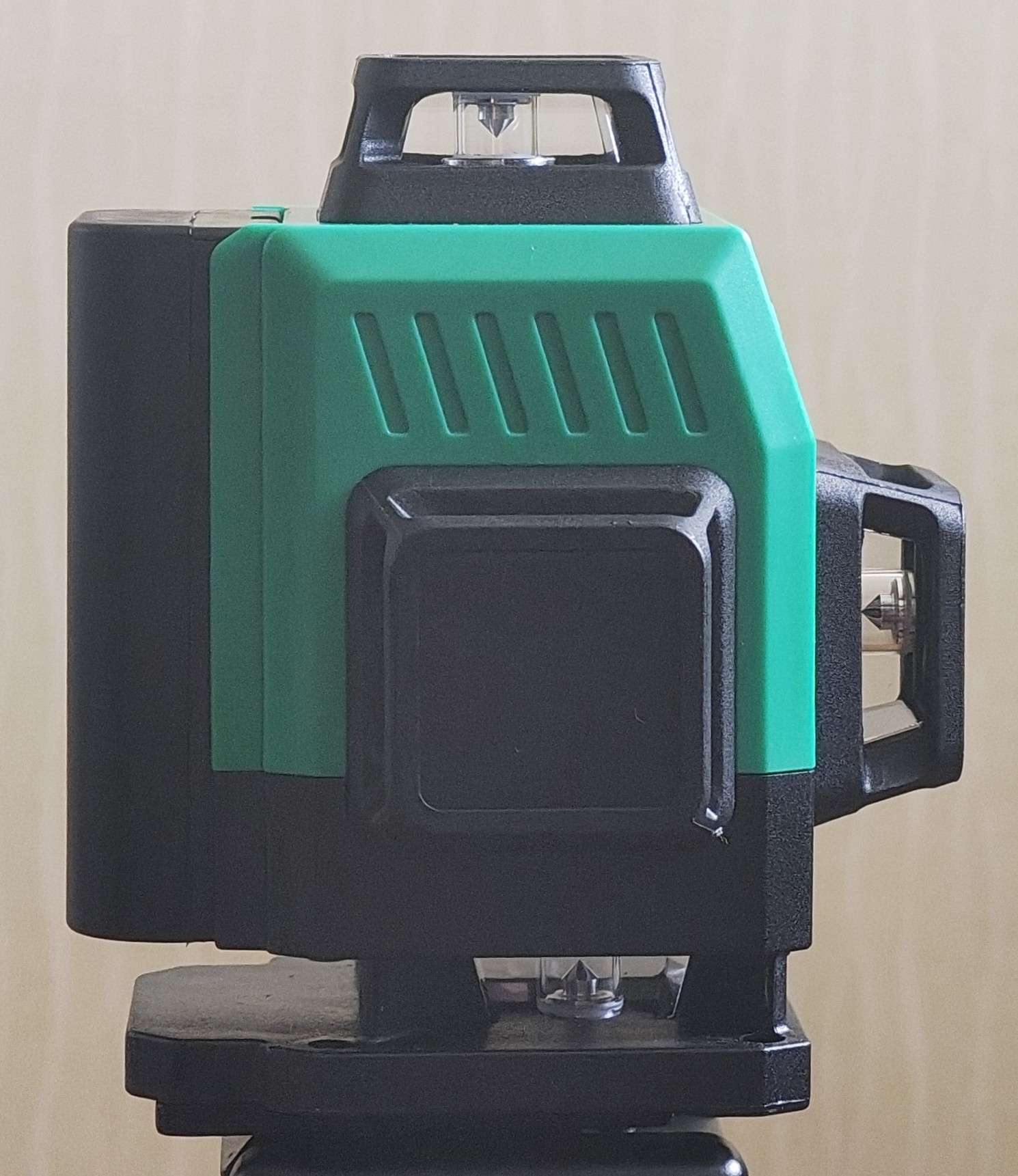

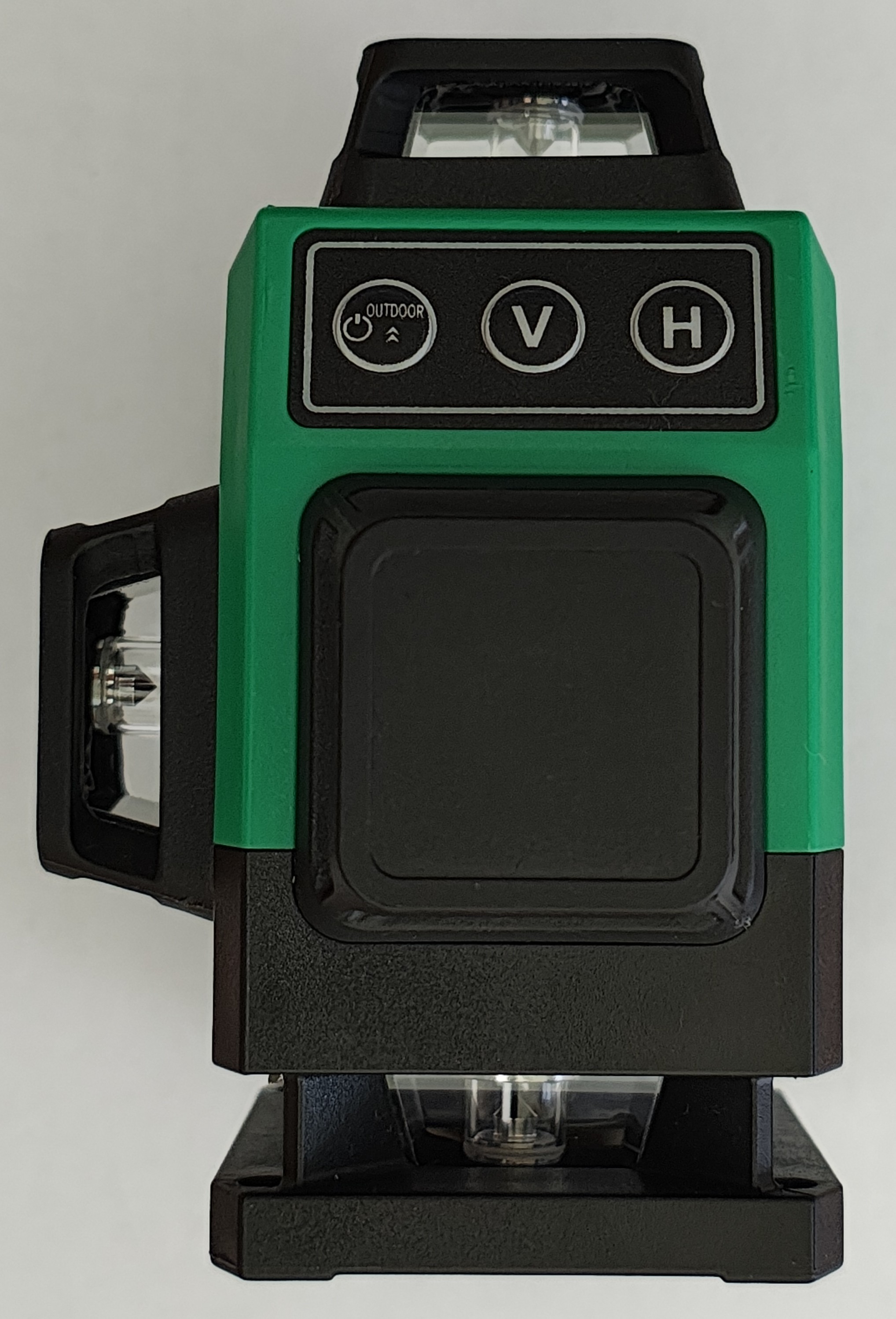

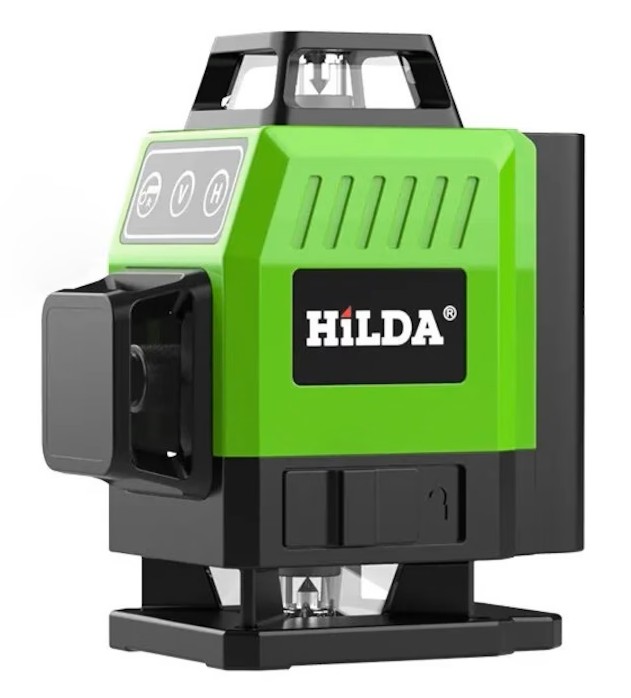

HiLDA LS155 LASER LEVEL

HiLDA LS155 LASER LEVEL

특징

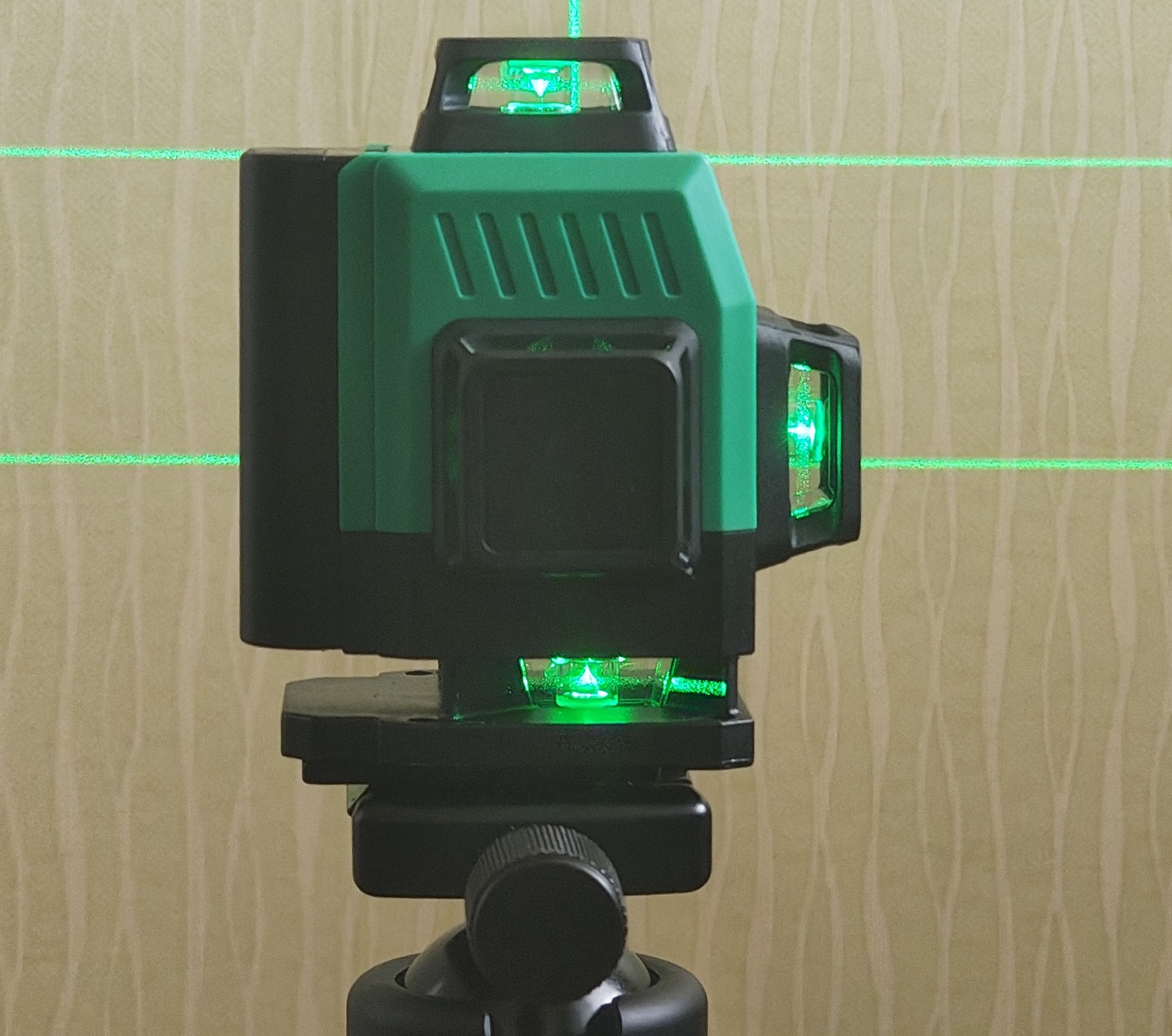

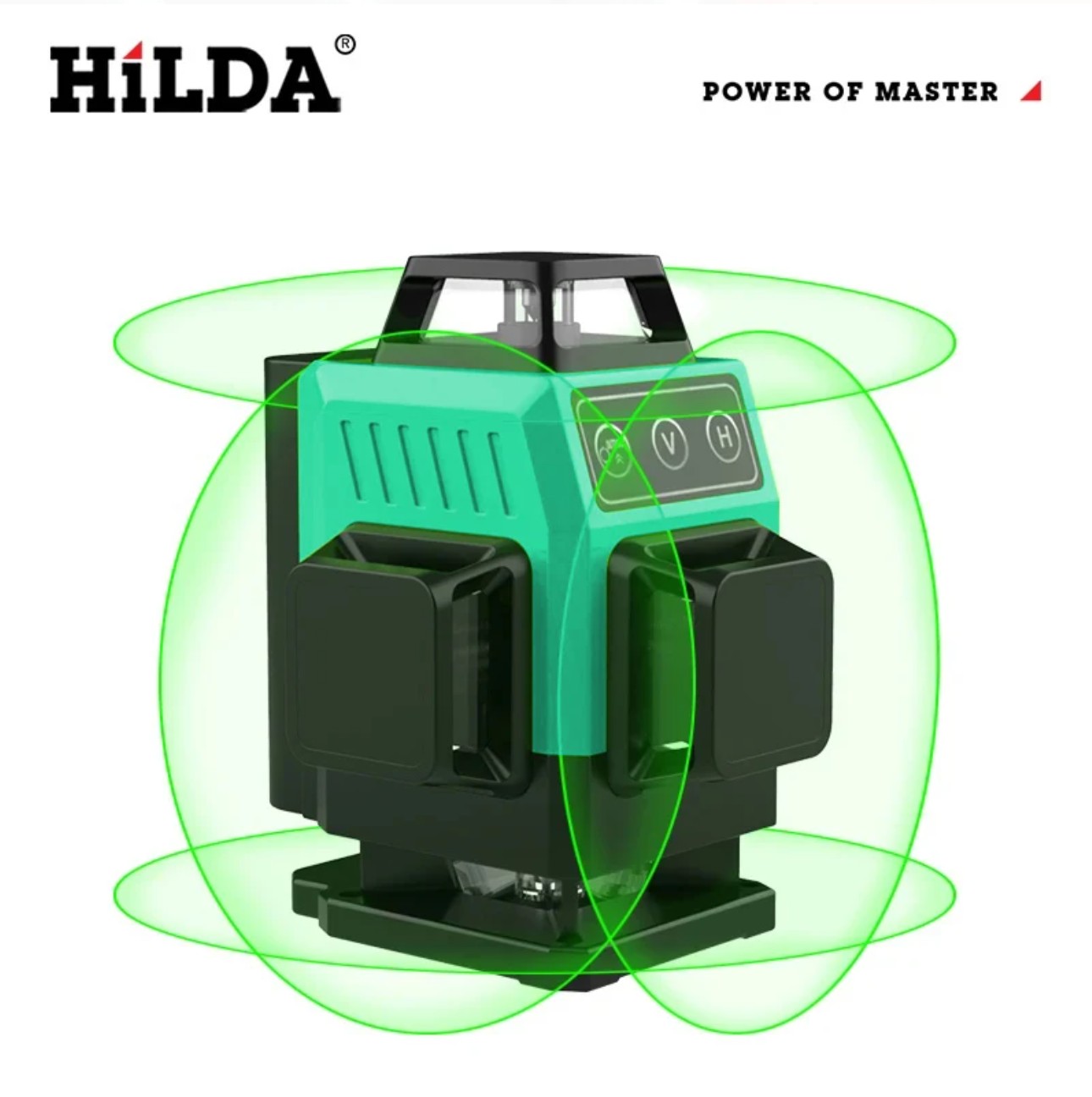

4개의 360° 라인 레이저 출력
10개의 교차 레이저 라인 형성 (16라인)
바닥 타일, 벽 스티커, 천장에 부착 가능, 모두 7mm 간격
실내외 모두 사용 가능, 연속 레이저 또는 펄스 레이저

±3도 범위 내에서 자동 레벨링 -> ±3도 부저 알람
IP54 방수 및 방진
잘 설계된 액세서리 브래킷은 장비의 사용성을 확장한다.

수평라인의 정밀도를 위해서 리프팅도구가 필요하다.



작동 및 사용방법



1. 기기 설치 및 사용방법
   a) ±3도 이내의 수평 플랫폼에 놓는다
       - 레이저 라인이 부저와 함께 깜박이면 기기가 수평 범위를 초과한 것이므로 수평을 맞추도록 조정해야 한다.(±3도 이내)

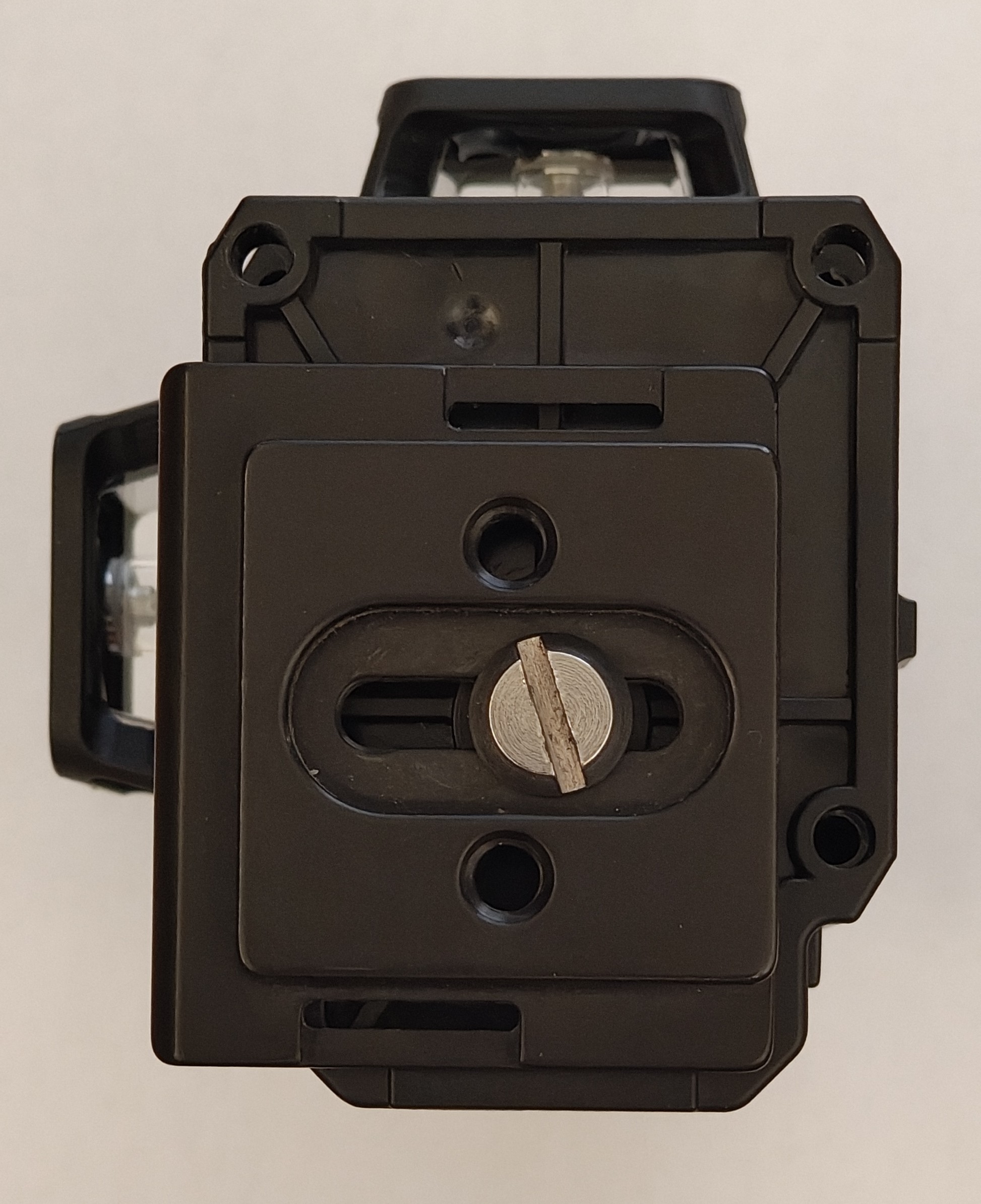

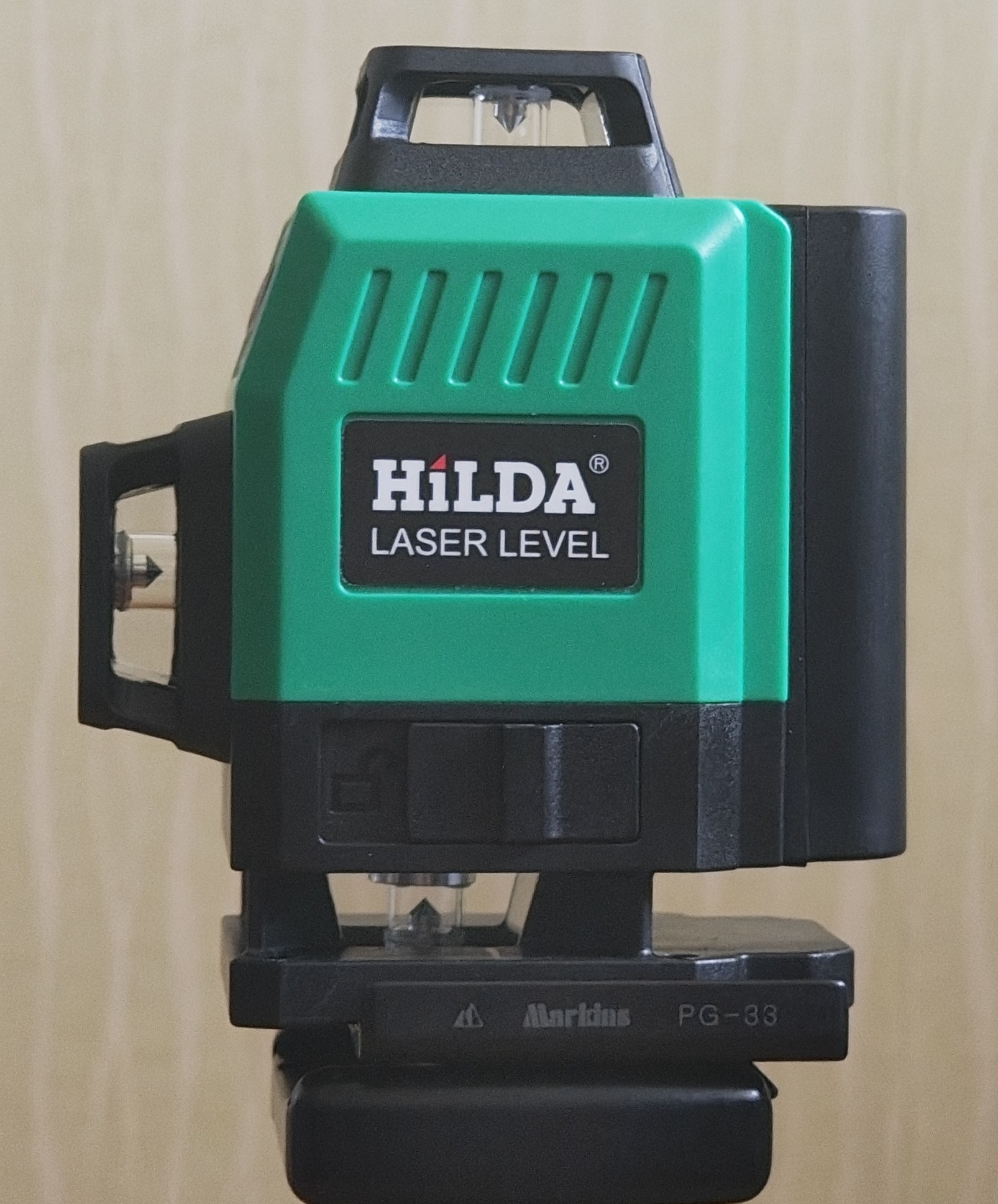

   b) 삼각대 장착

       범용 기기 하단의 나사산은 필요시 삼각대에 연결한다.(M6나사 규격)

      삼각대 사용 시 M6 나사규격을 사용한다.

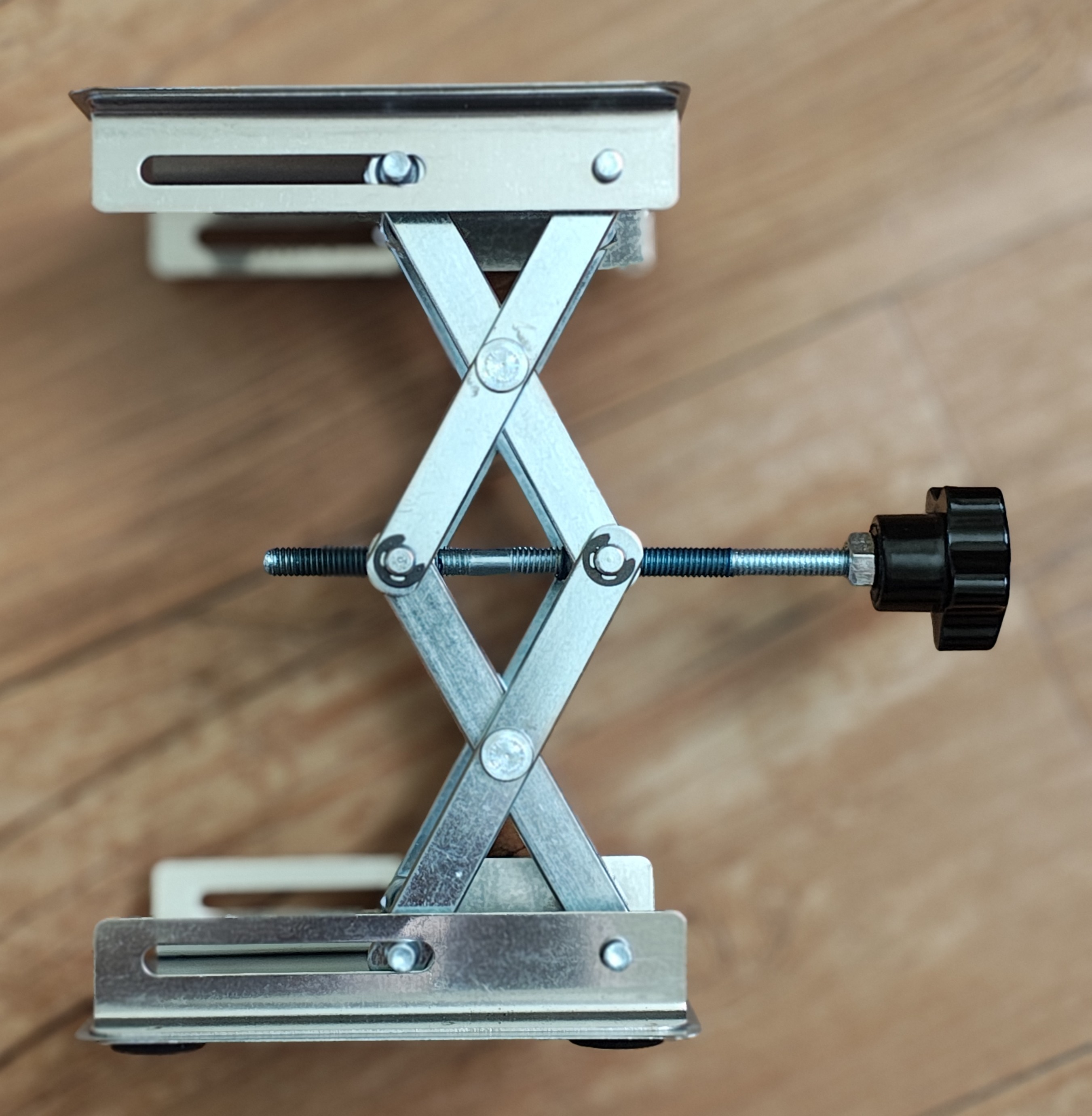

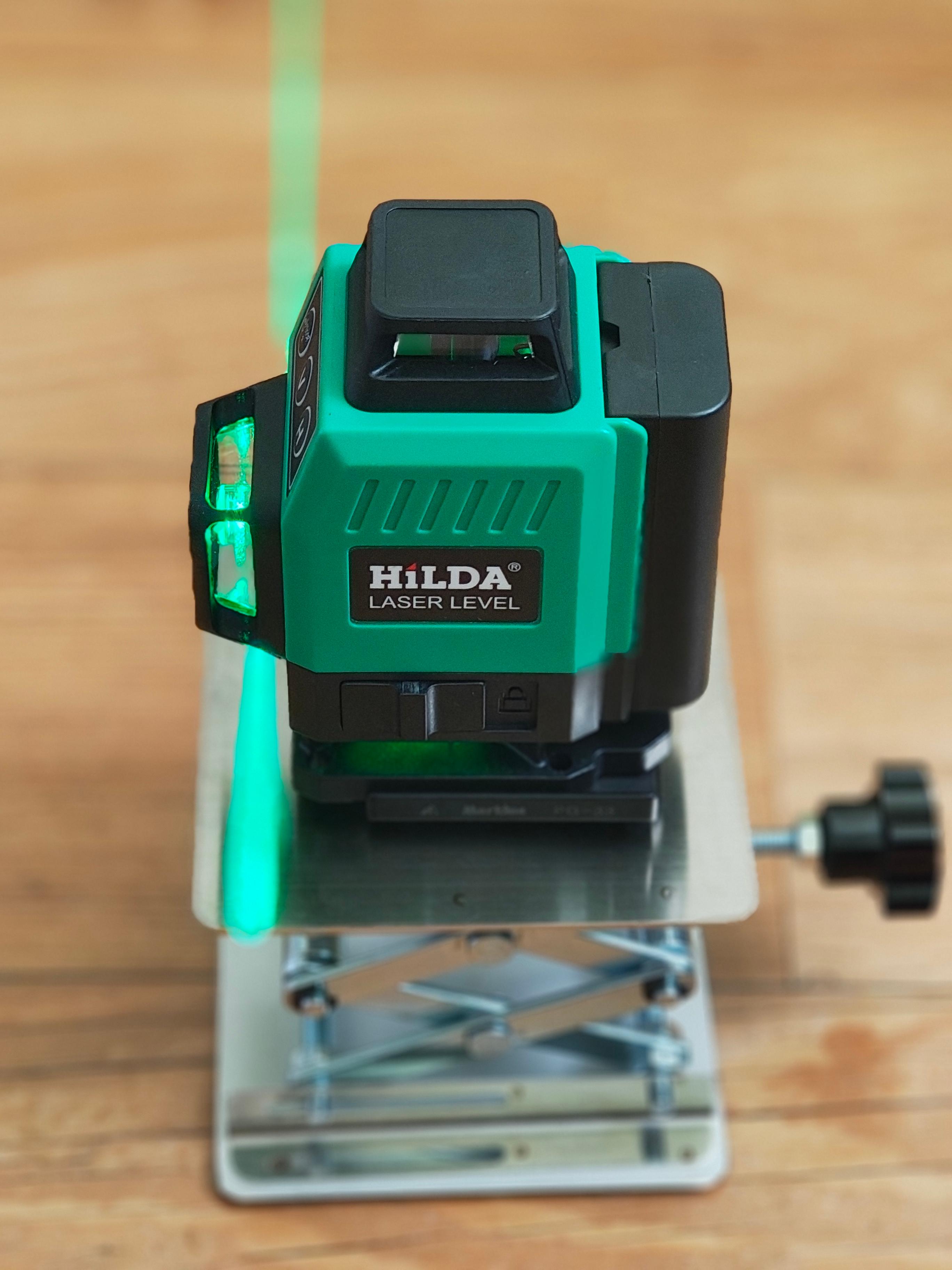

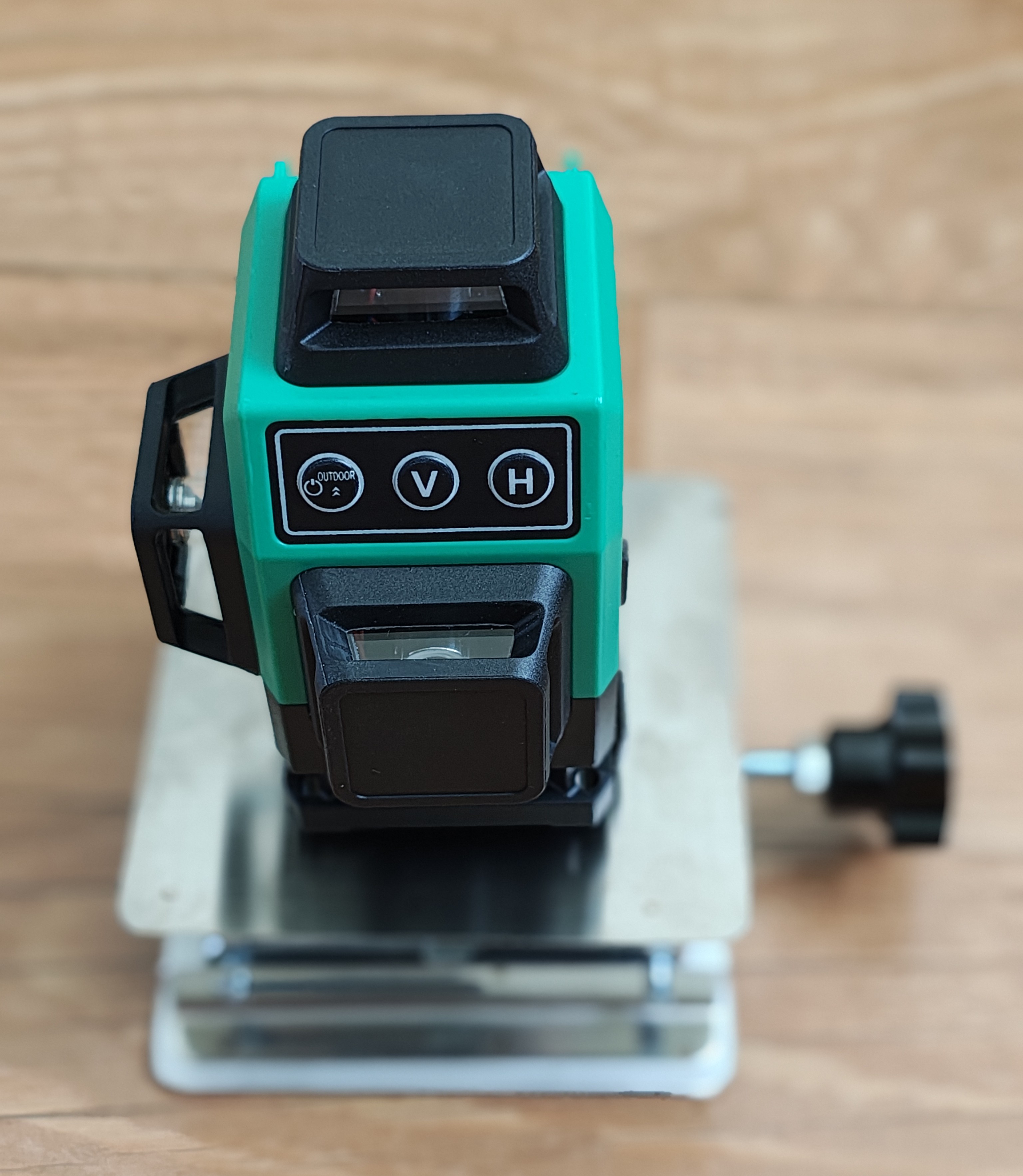

   c) 수평 리프트 사용

       수평선의 높이를 정확하게 맞추려면 리프팅 플랫폼을 사용해야 한다



 d) 상부 벽면 브래킷을 통해 벽에 쉽게 고정할 수 있다.(옵션)



2. 전원 켜기 / 끄기 (자동수평조작모드/수동조작모드)
     잠금장치를 풀면 기기가 켜지고 전원 표시등이 켜진다.
     잠금장치를 잠그면 기기가 꺼지고 전원 표시등이 꺼진다.

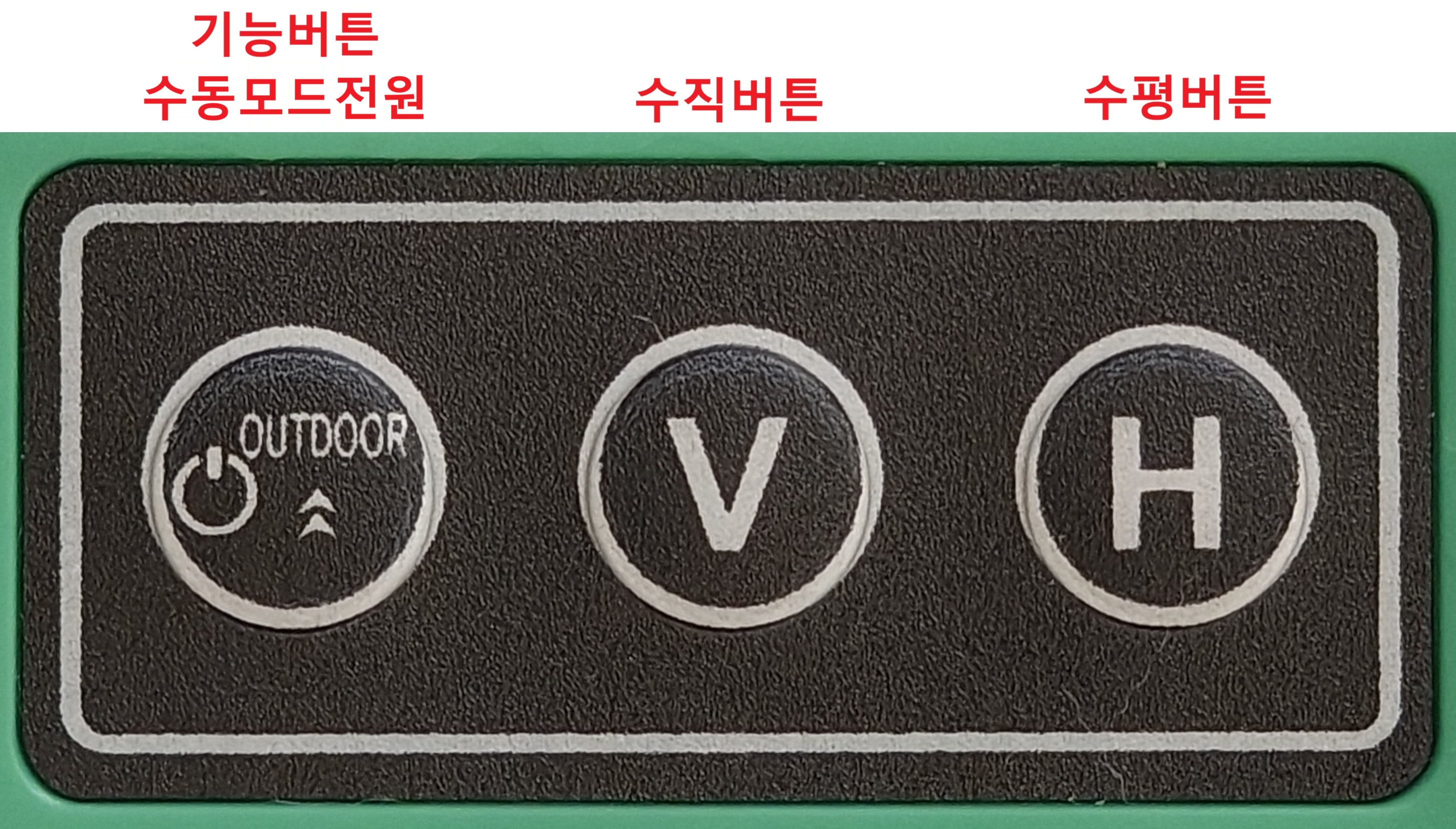

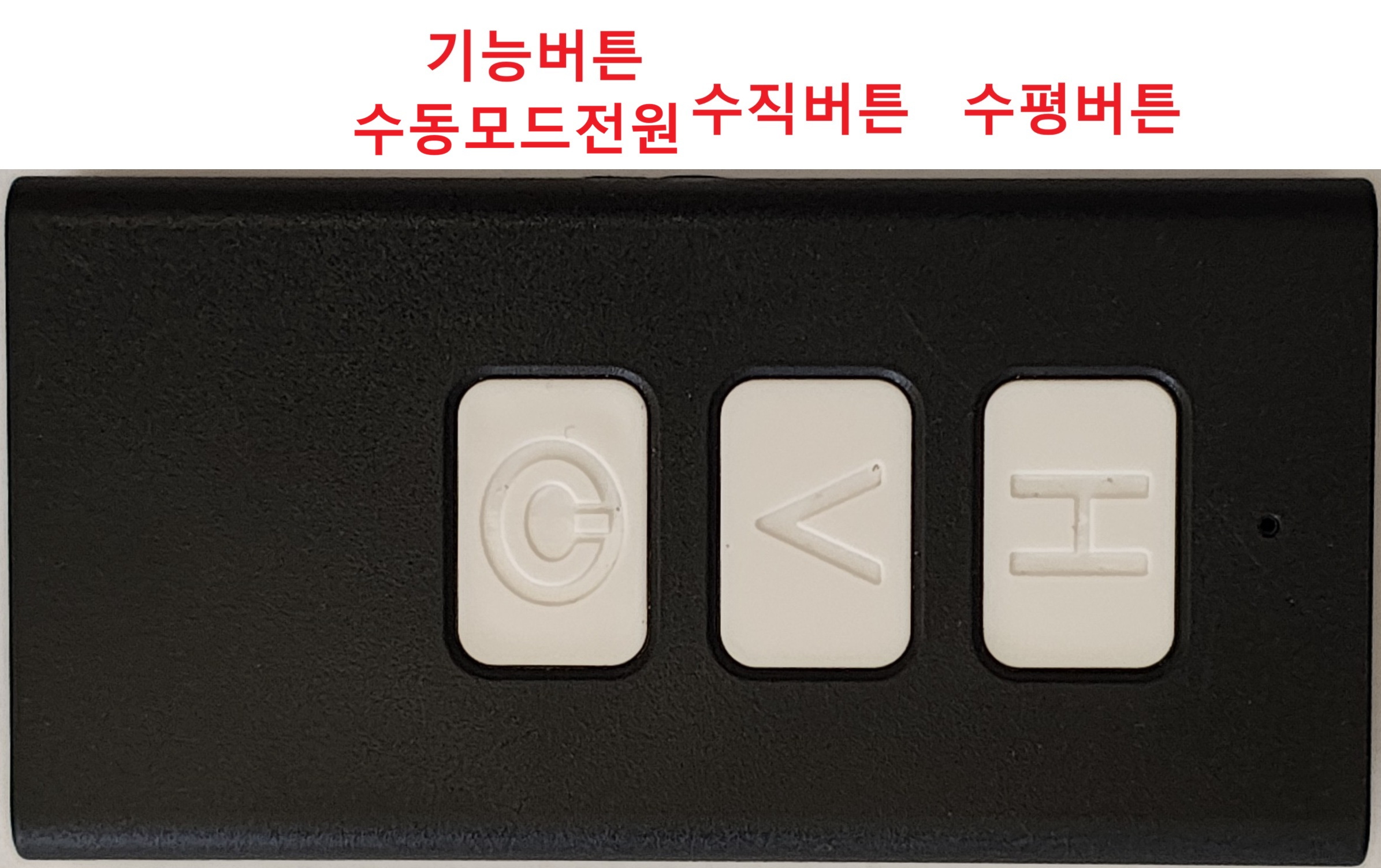

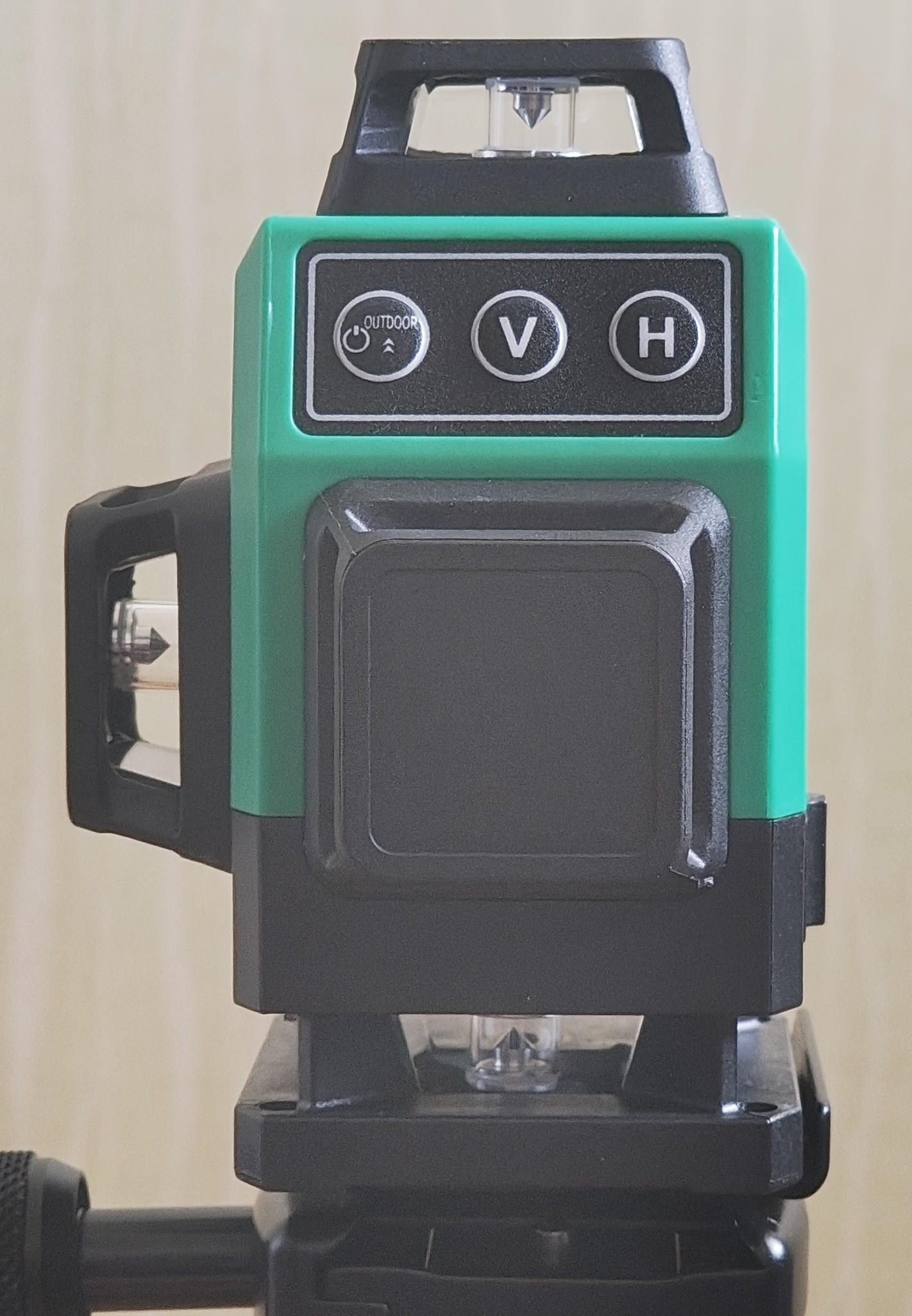

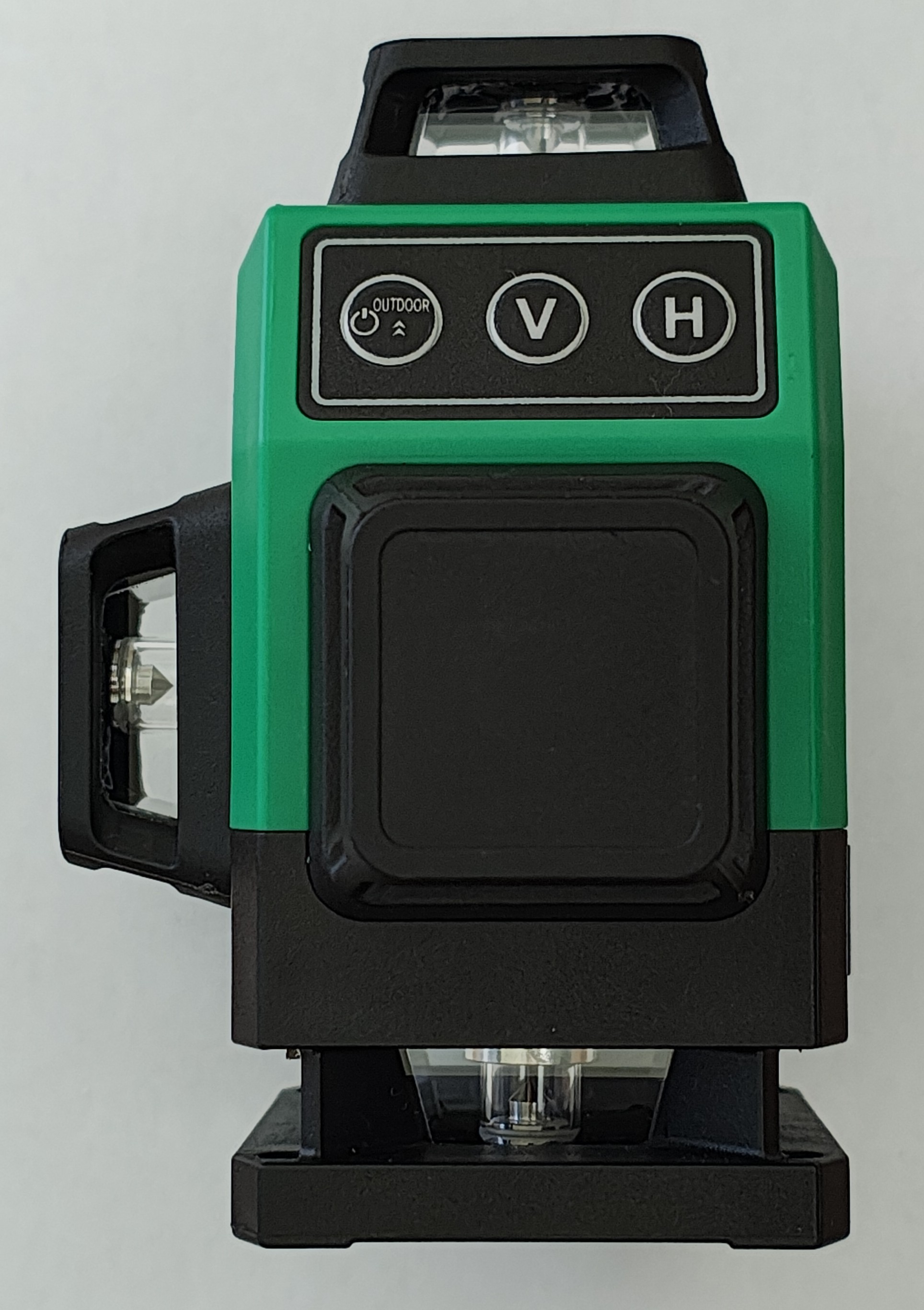

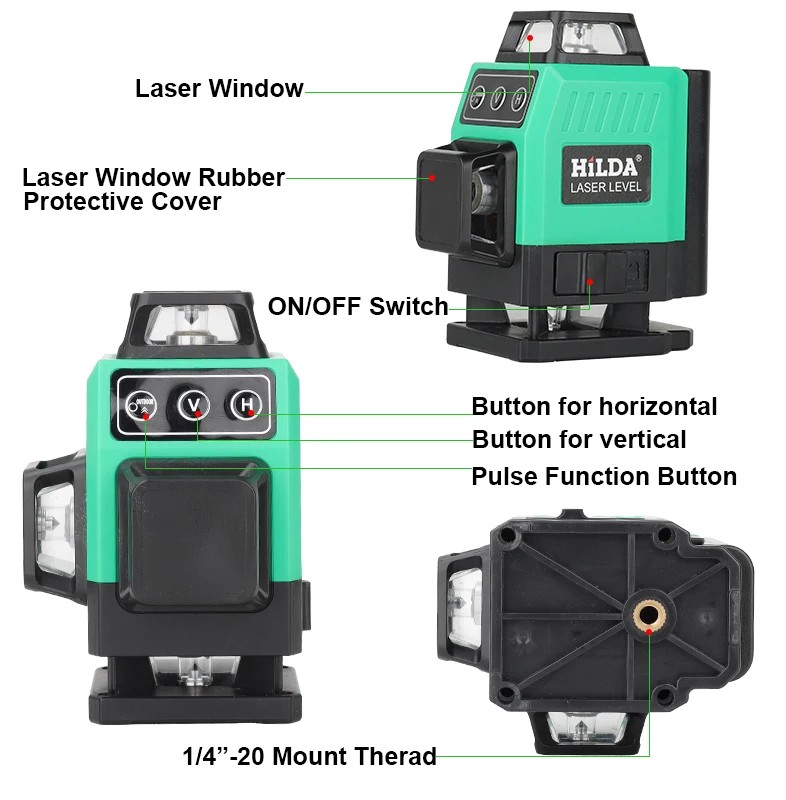

              전원 스위치 :  자동수평조작모드 전원 (ON/OFF)

              기능 버튼 : 펄스 강도조절, 수동전원조작모드 전원(ON/OFF),

              수직 버튼 : 수직라인 조작

              수평 버튼 : 수평라인 조작



e) 자동 수평 조절 모드
    스위치를 "ON"으로 켠다.
    레이저가 일정 범위( ±3도) 내에서 자동으로 수평을 맞춘다.
    ±3도 범위를 벗어나면 레이저 라인이 깜빡이고 경고음이 울릴 수 있다.

f) 수동(틸트) 모드
    기기가 꺼진 상태에서 기능 버튼을 3초 동안 길게 눌러 추를 고정한다. (삐 소리 남)
    이렇게 하면 원하는 각도로 선을 투사할 수 있다.

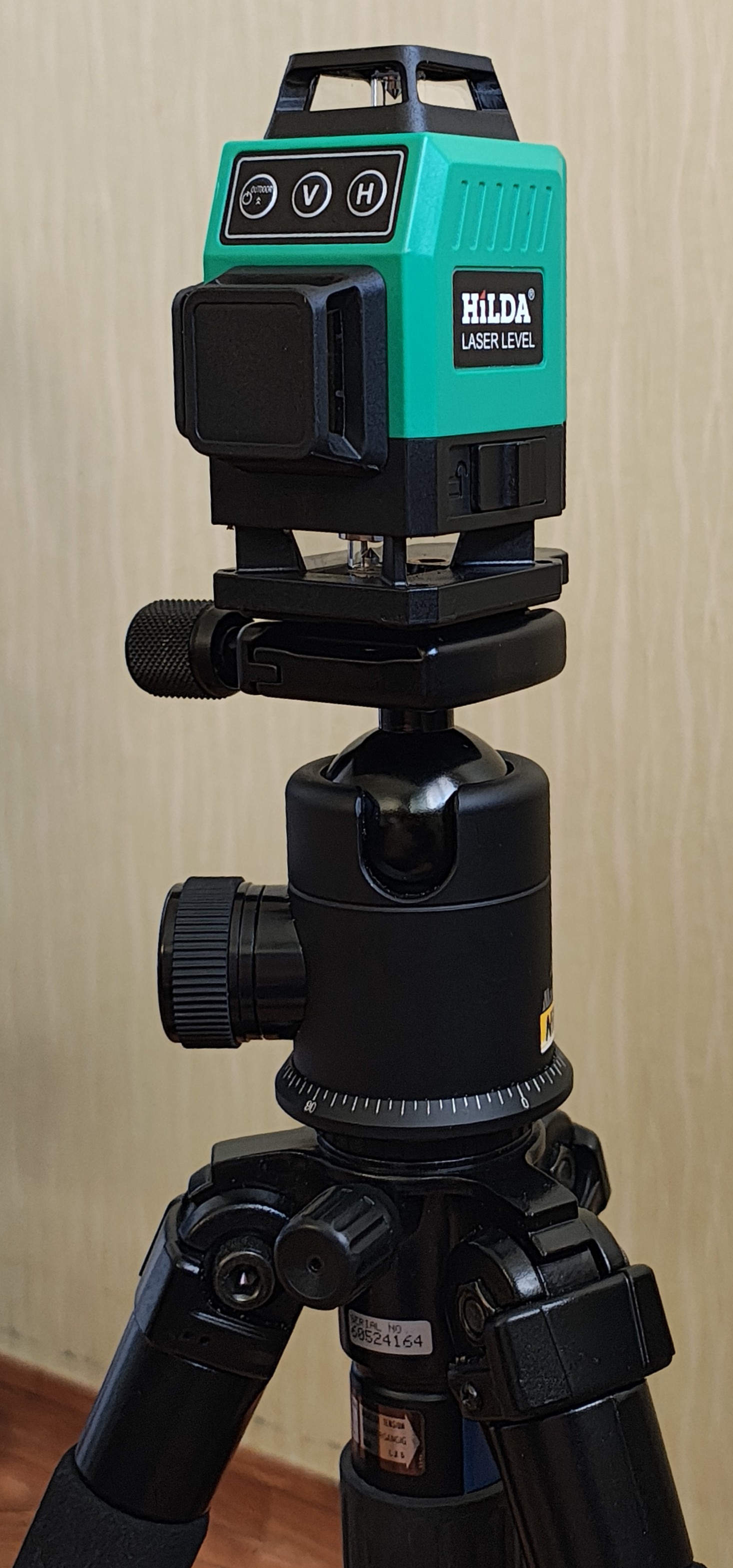

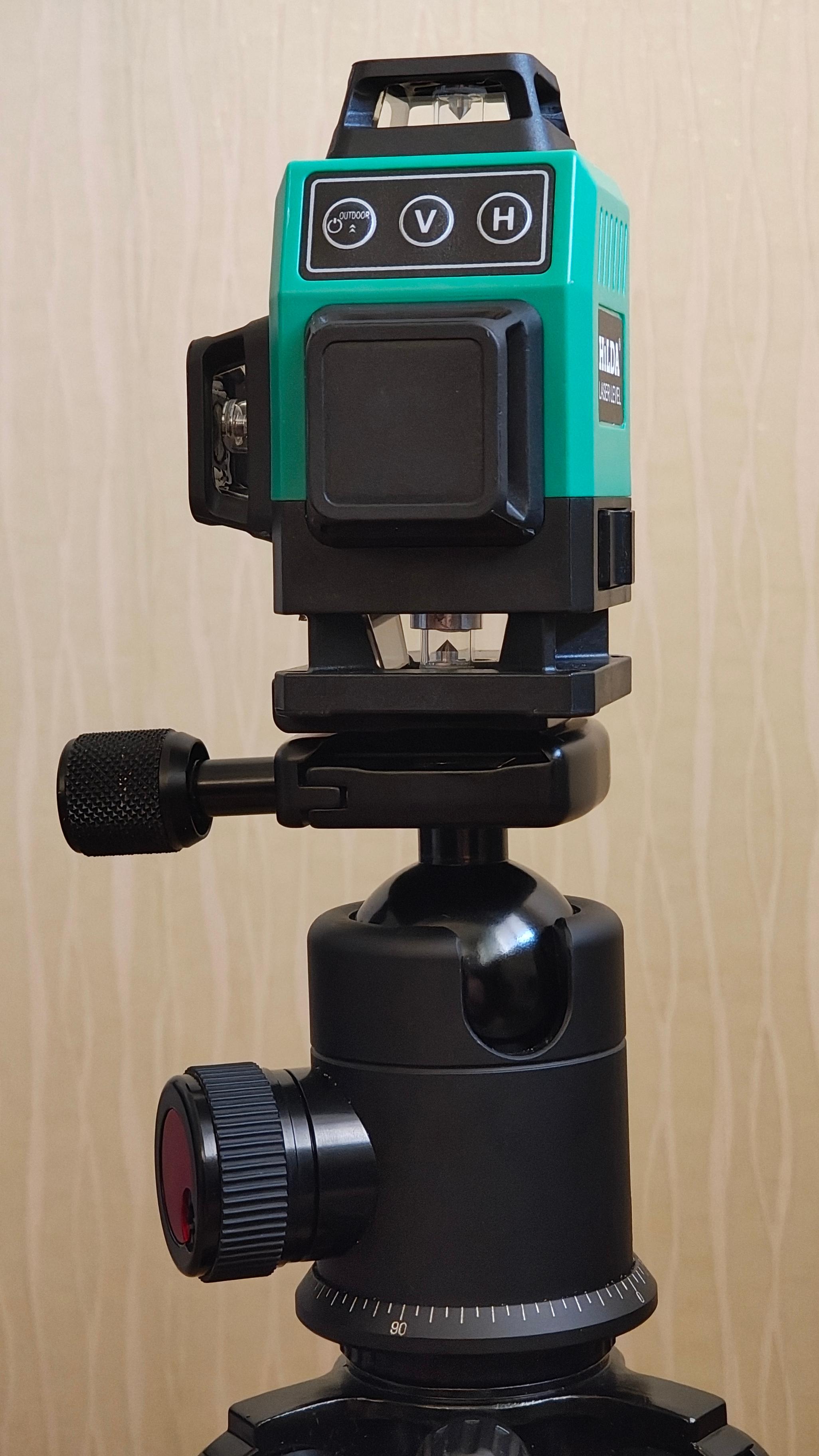

    삼각대에 볼헤드를 사용해서 다양한 각도 조절이 가능하다.

    ±3도에 관계없이 다양한 각도에서 사용 가능하다.

    자동 수평기능은 사용할 수 없다.

g) 작동 선 변경

    패널 버튼(H/V)을 사용하여 수평선(H)과 수직선(V)을 전환할 수 있다.

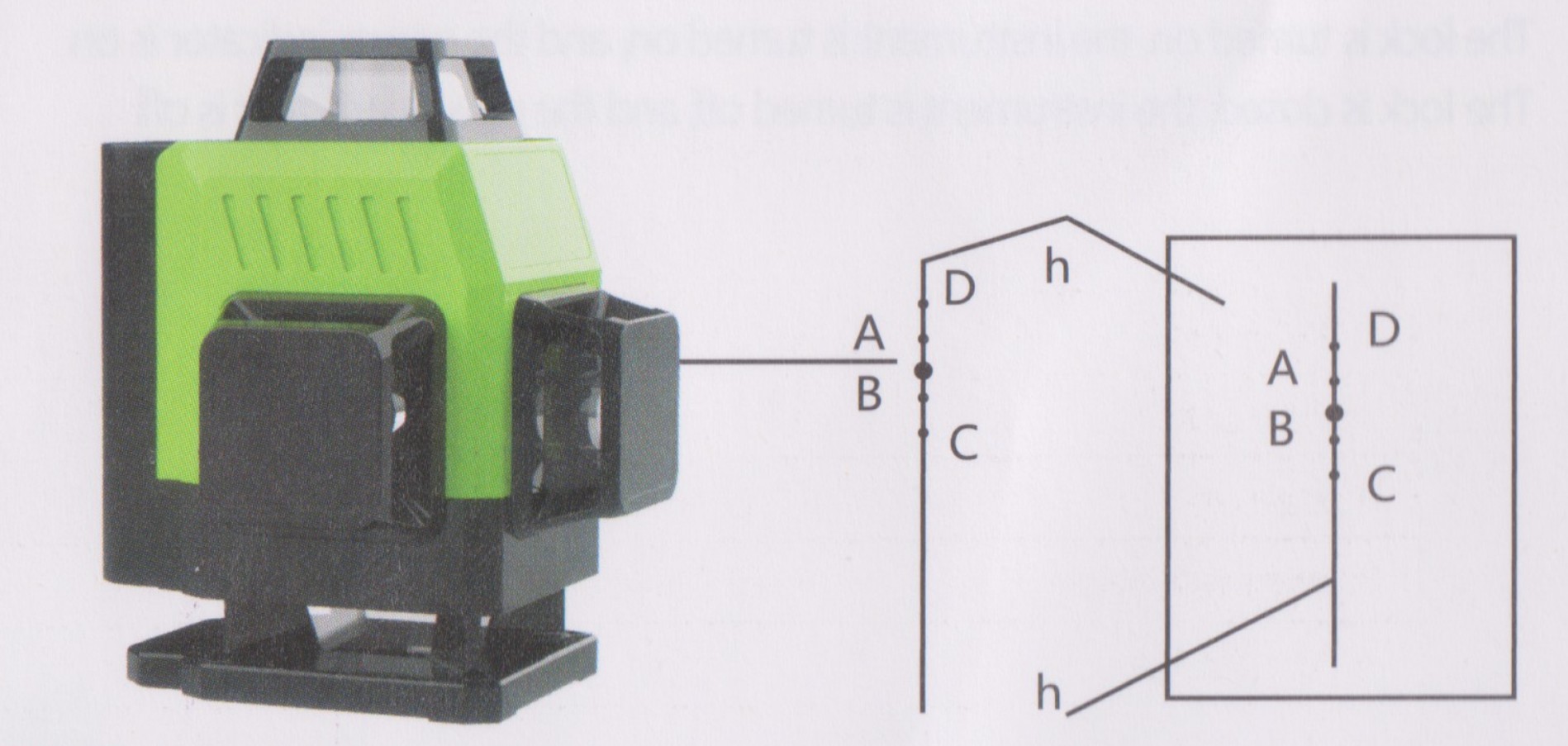

3. 수평 정밀도 자가 테스트 (Self-Test Calibration)
   a) 준비
       평평한 벽을 찾고, 벽에서 5m 떨어진 곳에 플랫폼을 설치한 뒤 기기를 올린다.
        V2 유리창 면이 벽을 향하도록 조절한다.

   b) 기준점 A 표시
       기기의 수평이 맞으면 벽면의 가로선과 세로선이 교차하는 지점에 A를 표시하고,
       A를 지나는 수직선을 긋는다.

   c) 회전 및 추가 표시
       기기를 90도씩 차례로 회전시킨다.
      수평이 맞춰질 때마다 십자 교차점을 아까 그은 수직선에 맞춰 정렬하고,
      각각 B, C, D 지점으로 표시한다.

    d) 측정:
        표시된 네 점(A, B, C, D) 중 거리가 가장 먼 두 점 사이의 간격을 측정하여 오차 범위를 확인한다.

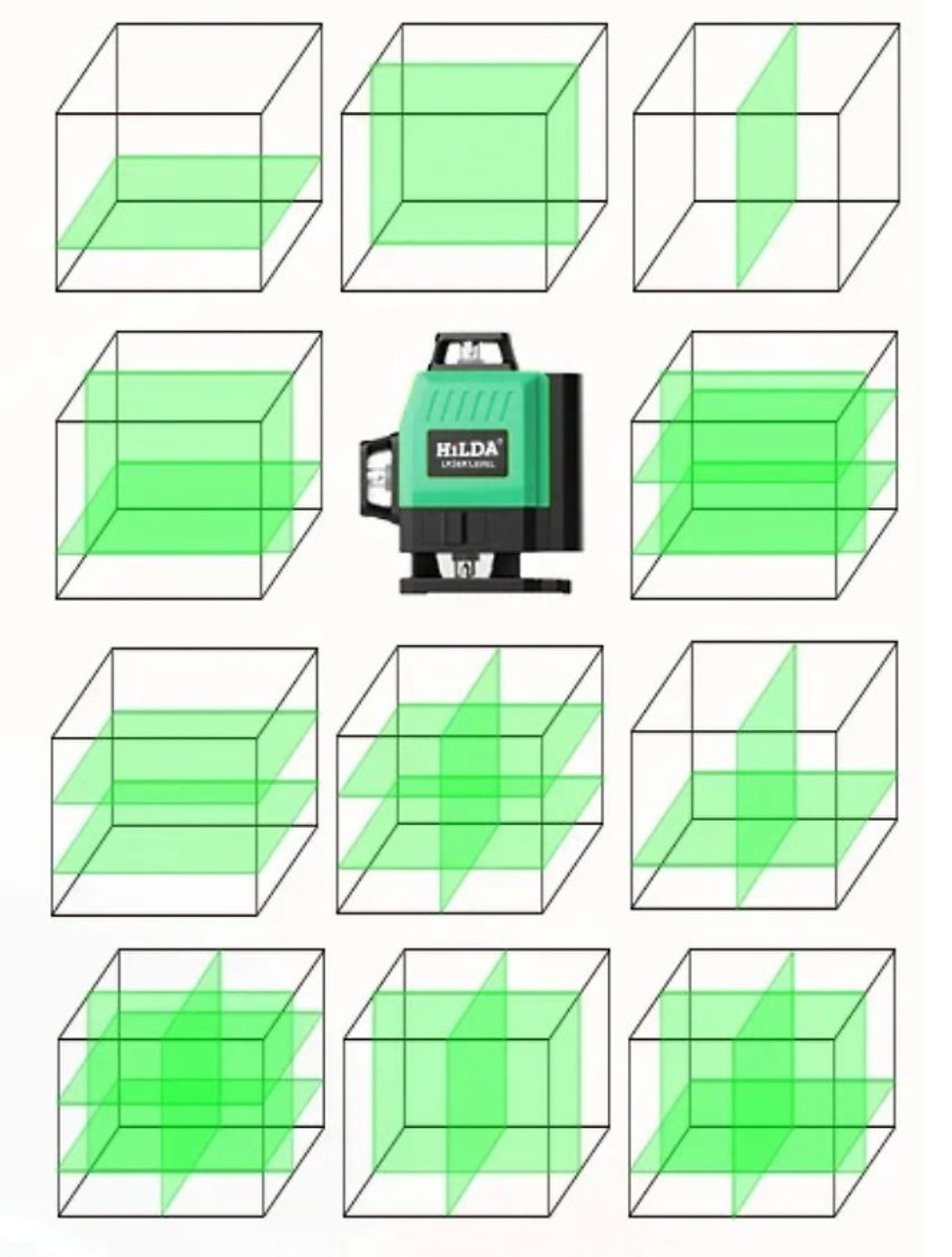

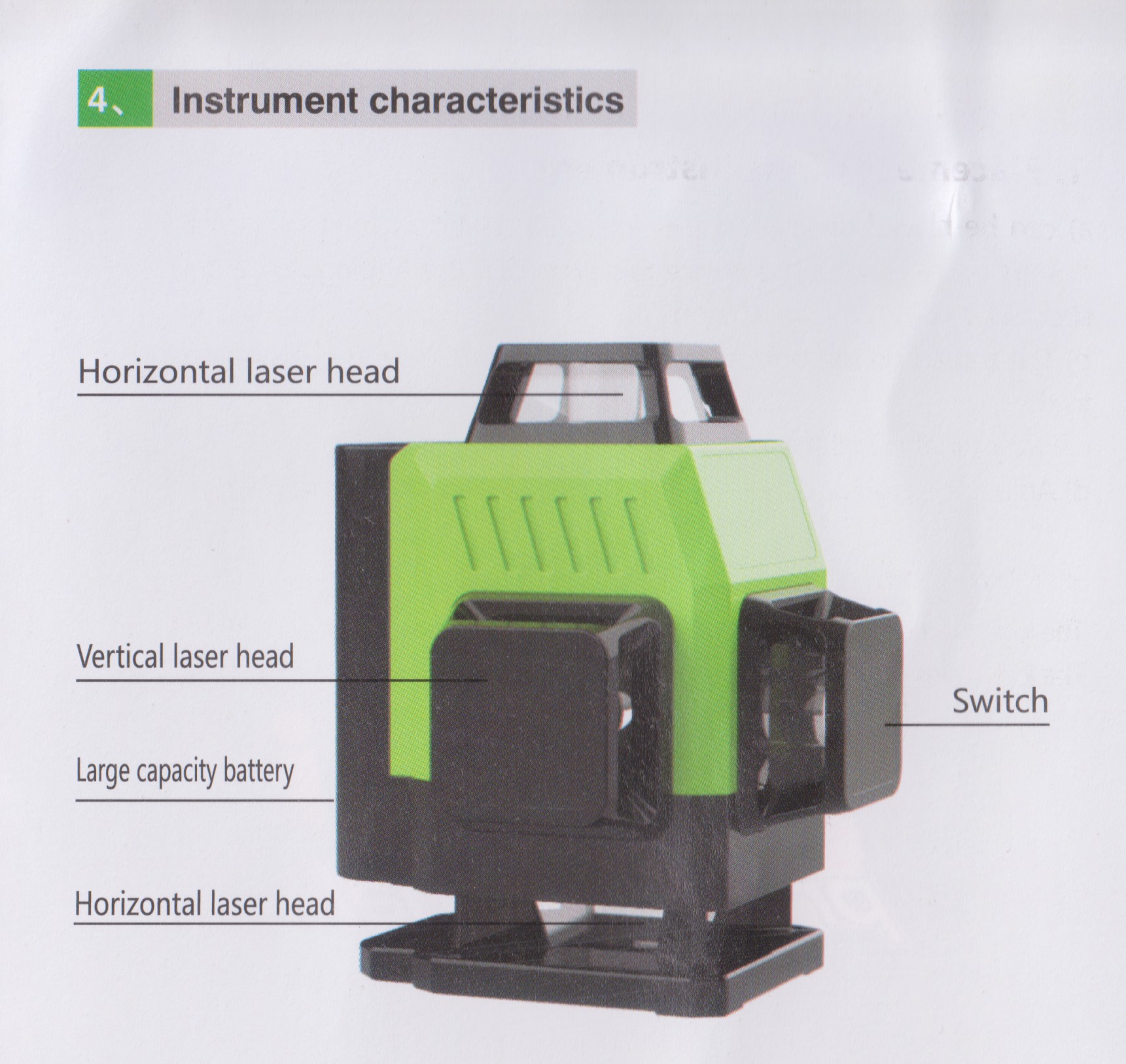

4.레이저출력

    4개의 360° 라인 레이저 출력
   10개의 교차 레이저 라인 형성 (16라인)

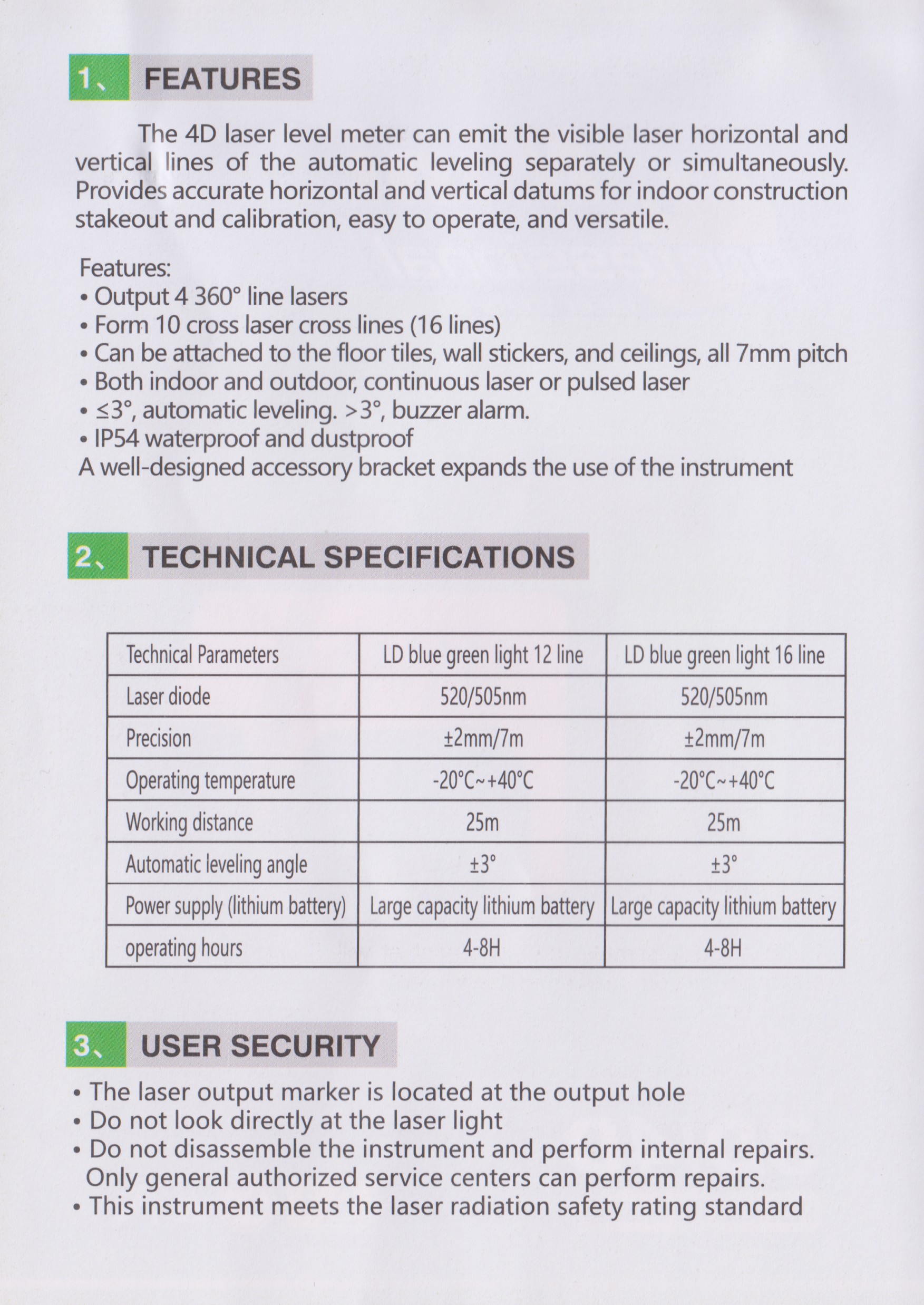

5. 기술 사양

레이저 종류: 녹색 빔

라인 수: 12선 또는 16선 (3D/4D)

레이저 다이오드: 520/505nm
정밀도:±2mm/7m
작동 온도: -20도 +40도
작동 거리: 25m
자동 레벨링 각도: ±3도

전원: DC5V / 충전식 배터리

전원 공급 장치 (리튬 배터리): 대용량 리튬 배터리
작동 시간: 4 ~ 8 시간

6. 사용자 보안

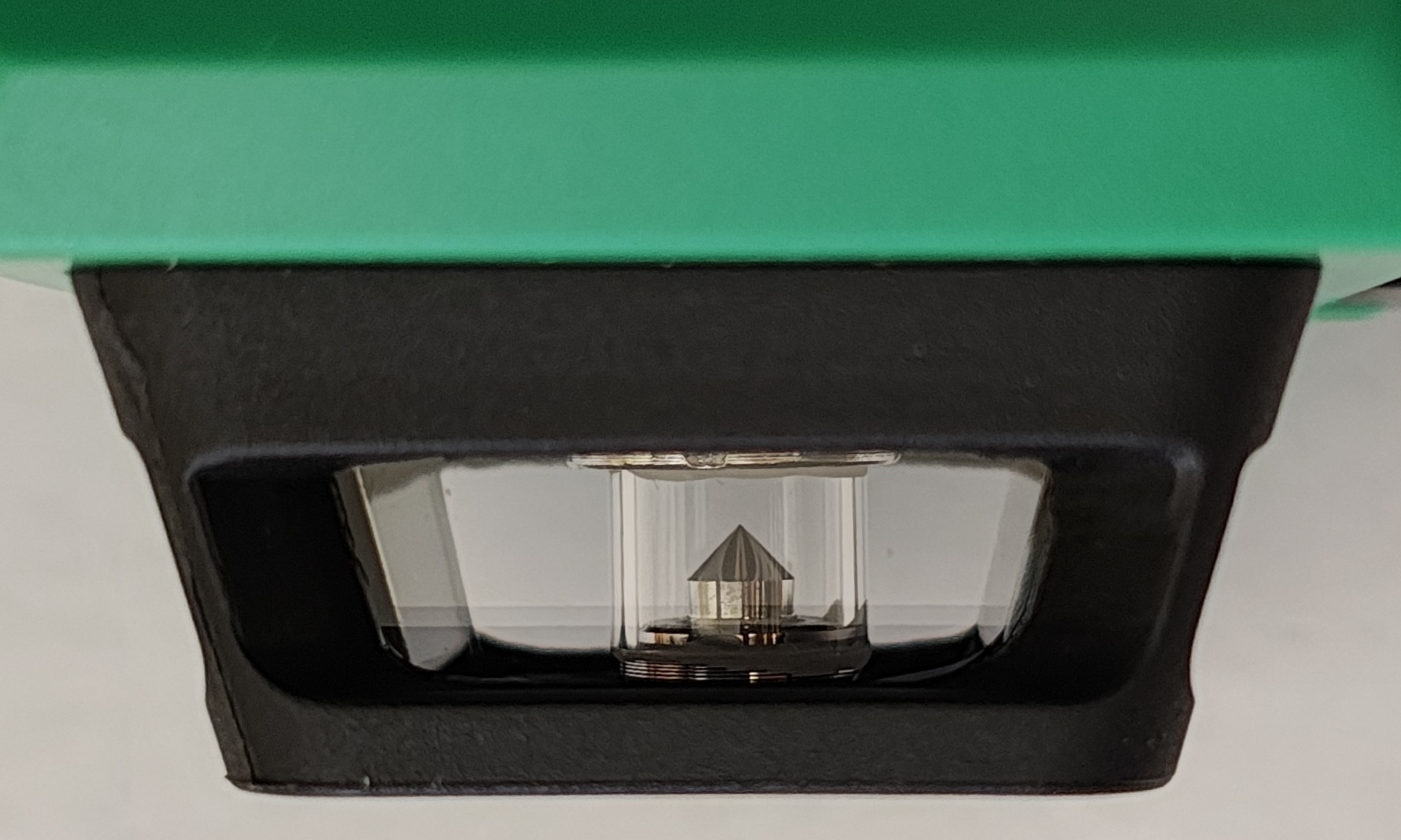

   레이저 출력 마커는 출력 구멍에 위치한다.
   레이저 빛을 직접 보지 않는다.
   장비를 분해하거나 내부 수리를 하지 않는다.
   인증된 서비스 센터에서만 수리가 가능하다.
   이 장비는 레이저 방사선 안전 등급 표준을 충족한다.

7. 안전 및 유지 관리
   a) 레이저 안전

       본 제품은 2등급 레이저 기기이므로 레이저 빔을 직접 쳐다보면 안 된다.(실명의 위험이 있다.)
   b) 취급

      정밀 기기이므로 강한 충격, 낙하 또는 부딪힘을 피해야 한다.
   c) 보관

      운반하기 전에 전원을 끄고 추가 고정되었는지 확인한다.

   d) 임의 분해 금지

       기기를 함부로 분해하지 않는다.
       문의 사항은 판매처에 연락한다.
    e) 충격 주의

        떨어뜨리거나 두드리거나 진동을 주지 않는다.

        정밀도와 기능에 영향을 줄 수 있다.
    f) 장기 보관

       장기간 사용하지 않을 때는 배터리를 분리하여 보관한다.
    g) 충전 관리

        지정된 시간 안에 충전한다.
        과충전은 배터리 수명을 단축시킨다.
   h) 청소

       부드러운 천과 중성 세제를 사용하여 표면을 닦고, 닦은 후에는 완전히 건조해야 한다.
   i) 보관 장소

      건조하고 먼지가 없는 곳에 보관한다.
