Zishan PD1 무손실 DSD 플레이어 DAP

지산 PD1의 유일한 장점은 이 가격대에서 나오기 힘든 오디오 품질을 보여준다는 것이다.
지산 PD1은 비슷한 가격대의 DAP 중에서는 좋은 DAC 칩셋과 앰프 회로를 넣어
소리 품질(음질)은 매우 우수한 편이다.
하지만 돈을 음질에만 전부 쏟아넣은 결과로 기기를 구동하는 매인 프로세서(CPU)와 메모리(RAM),
등은 비교적 사양이 낮은 부품을 사용한다.
Zishan(지산) PD1은 리눅스나 안드로이드 OS가 아닌 자체 RTOS(실시간 운영체제) 기반의 DIY 플레이어이다.
메모리라도 좀 더 많이 사용해서 버퍼를 확보할수 있으면 좋은데 버퍼 메모리가 적어서 문제가 발생한다.
발생하는 문제의 대부분은 버퍼 메모리 관련된 문제가 아닌가 하는 생각이 든다.
그냥 설정 같은 거 신경 안쓰고 편하게 사용하고 싶은 사람이라면 최소한 30만원정도 하는 제품 구입을 권장한다.
이 가격대 제품들은 대부분 비슷한 버그와 비슷한 문제점을 가지고 있다.

Semibreve NP20 제품을 잠깐 사용해 봤는데 비슷한 문제점들이 나타났다.

Semibreve NP20 제품도 PD1의 해결 방식을 적용하면 대부분의 문제는 해결 가능 할 것으로 보인다.

지산 PD1 제품 사용하면서 발생하는 문제점들은 비슷한 가격대의 다른 제품에서도 공통적으로 발생한다.
조금 비싼 제품이라고 특별히 안정적으로 작동하는제품이 있는 건 아닌 것 같다.

그중 지산 PD1제품이 한글을 지원하고 가격이 저렴하다는 장점이 있을뿐이다.
실험 정신을 가지고 테스트하면서 사용하겠다는 의지가 없으면 이가격대 DAP 제품들은 절대 권장하지 않는다.

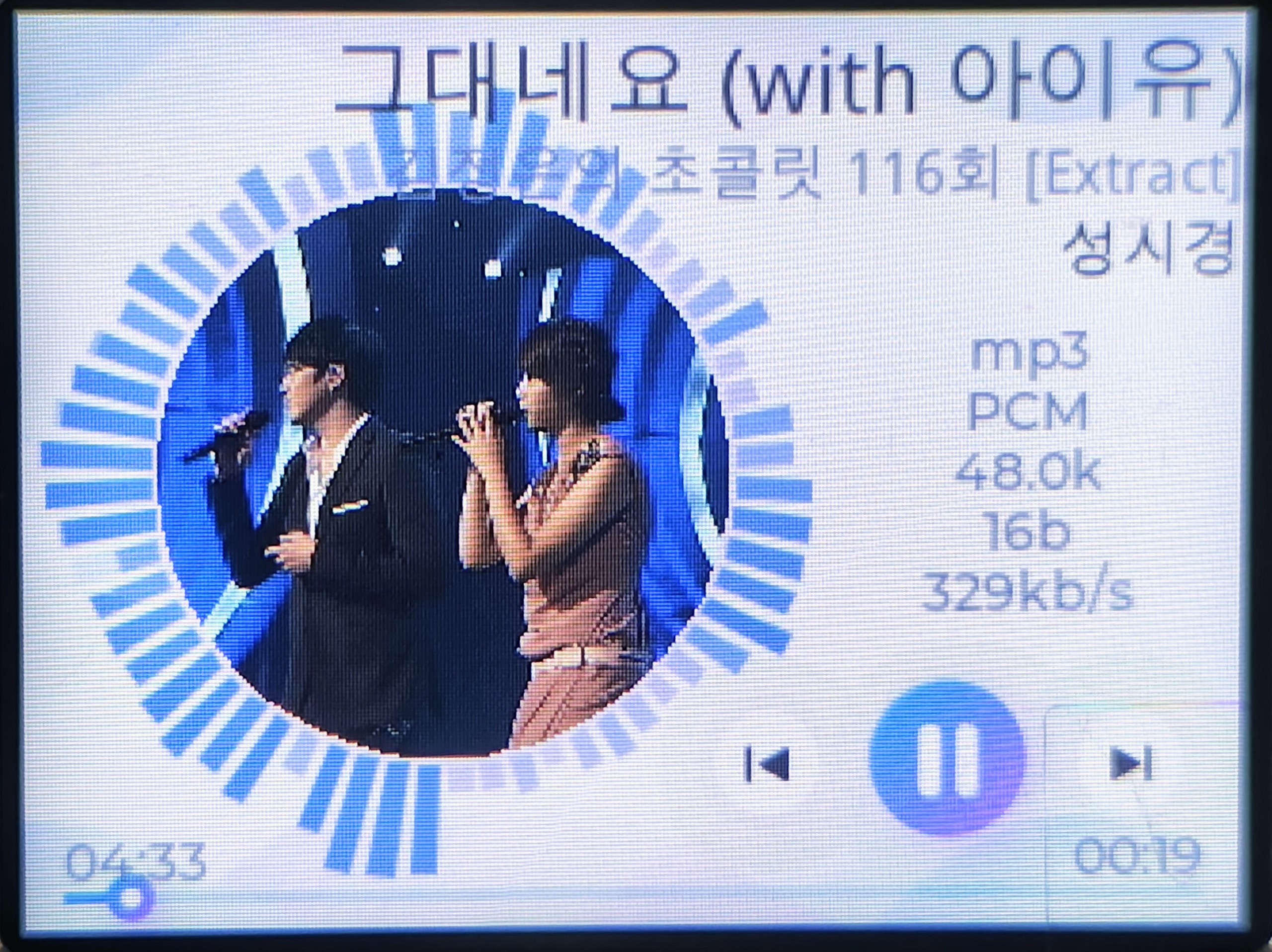

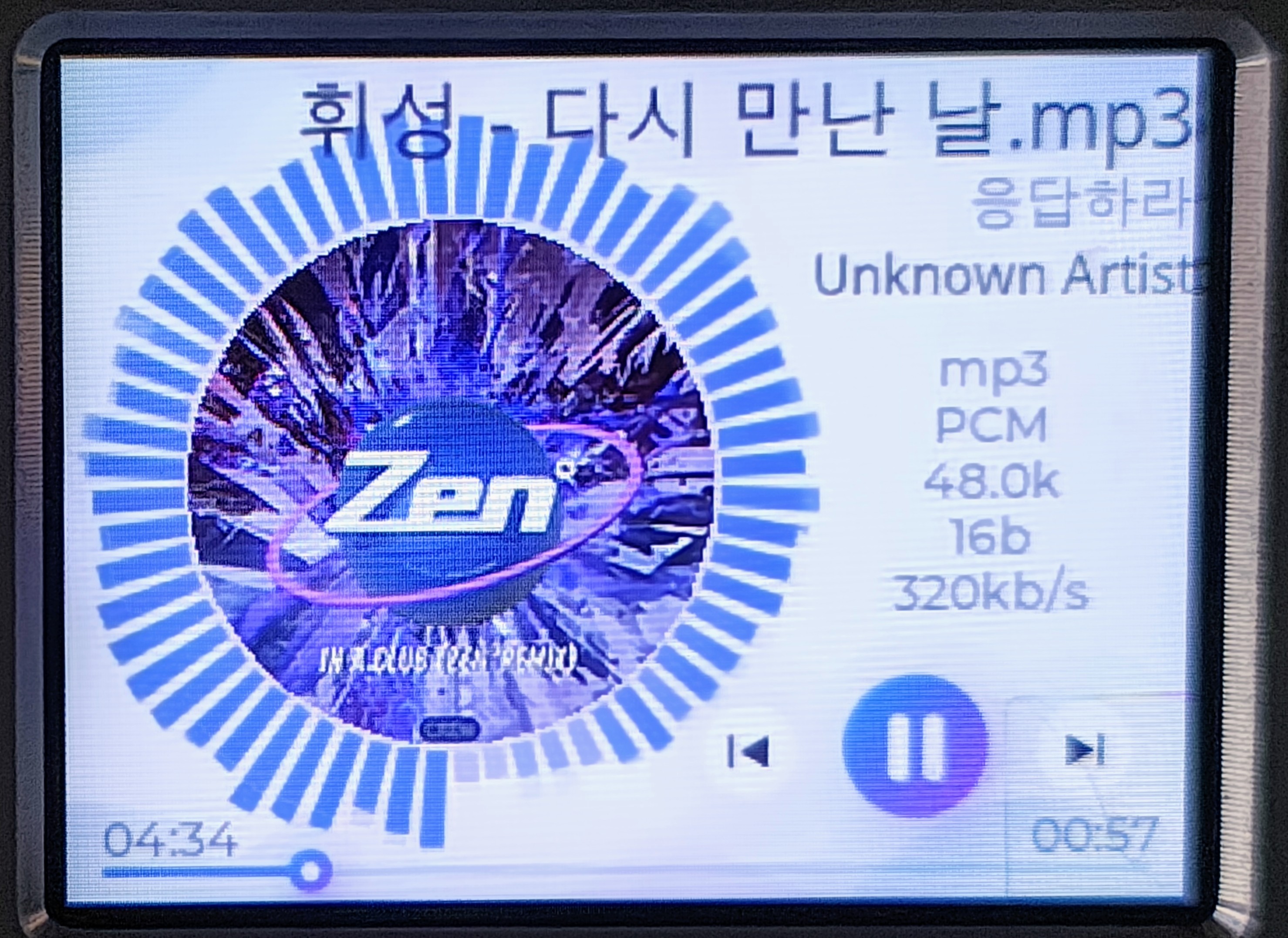

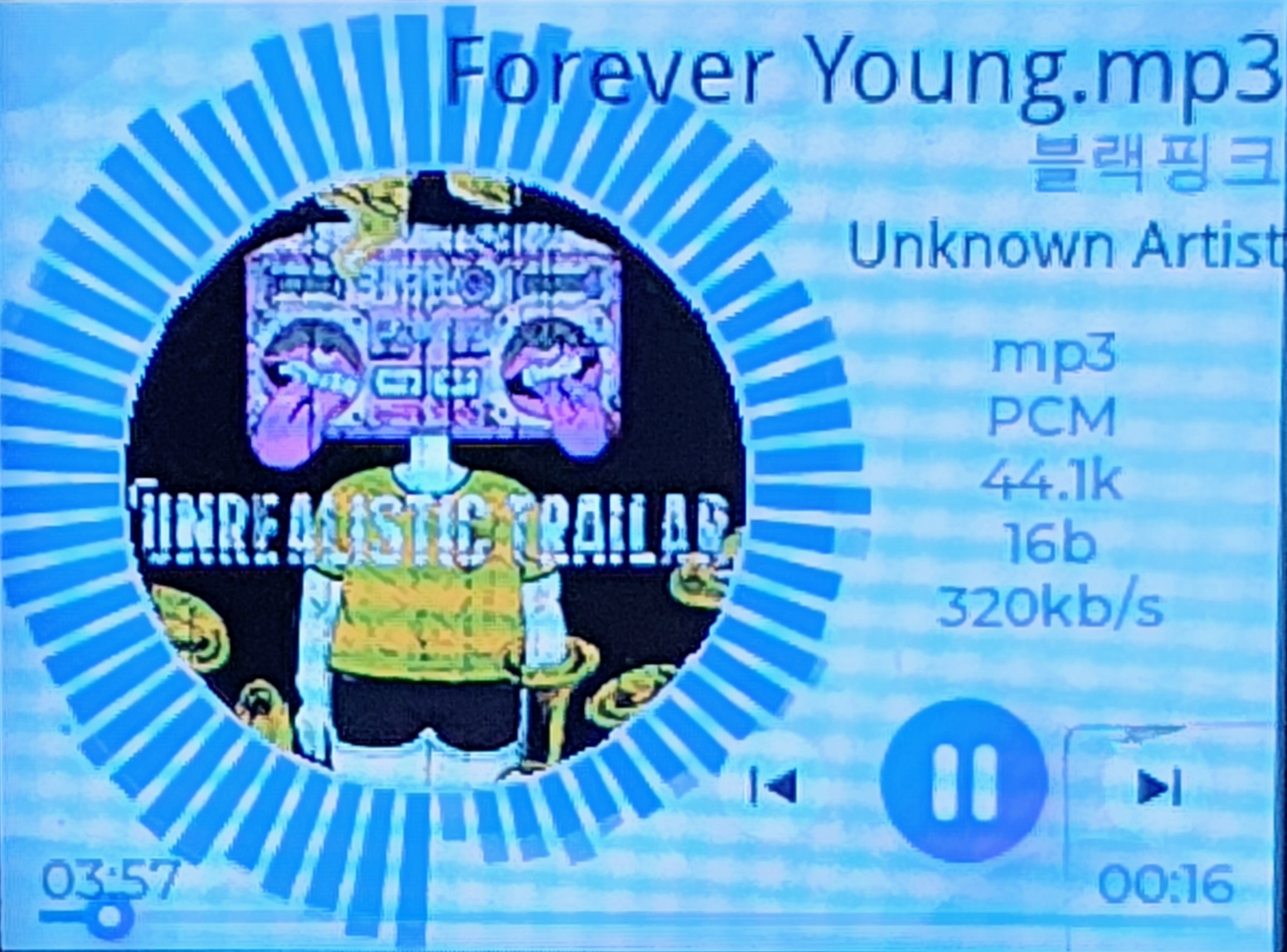

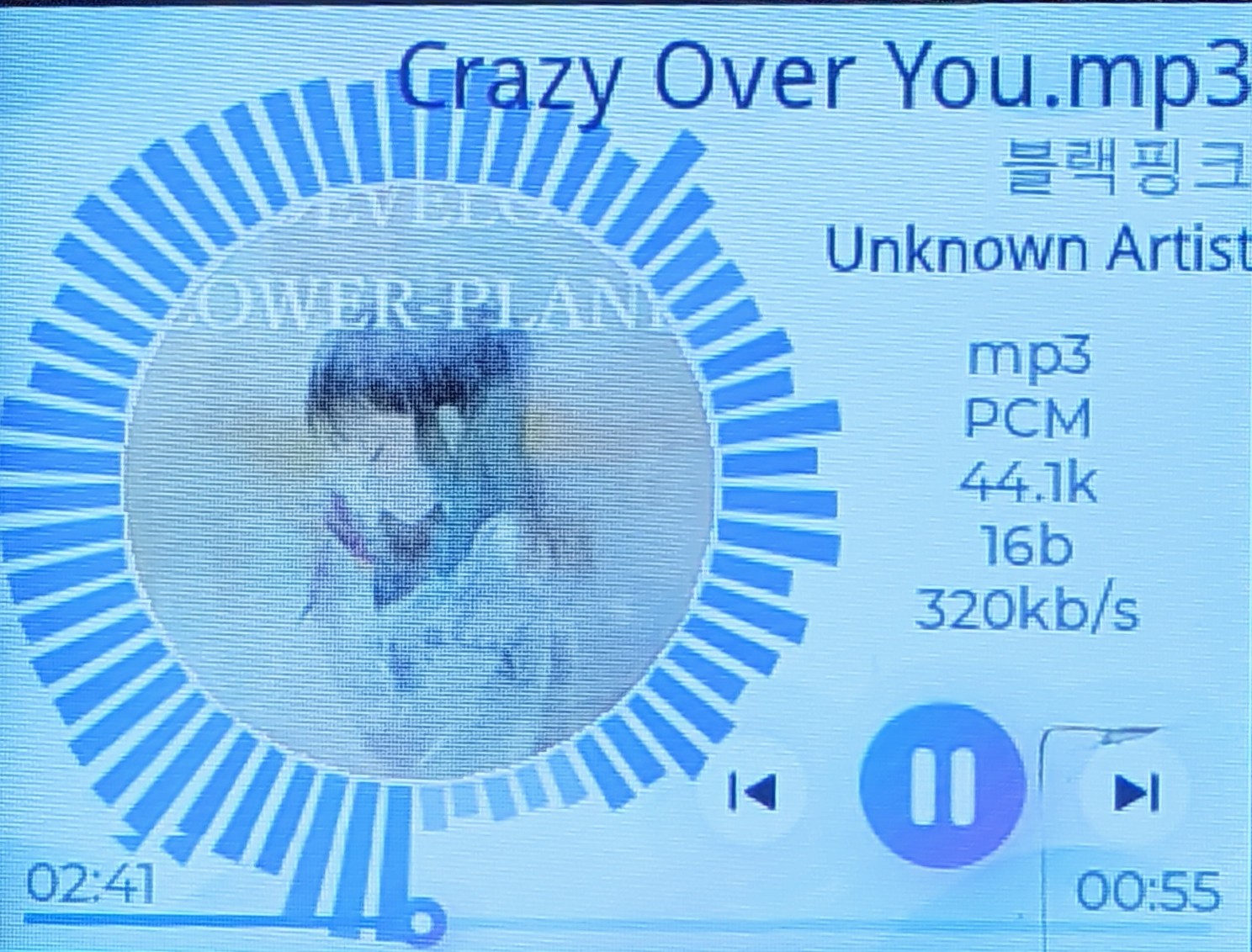

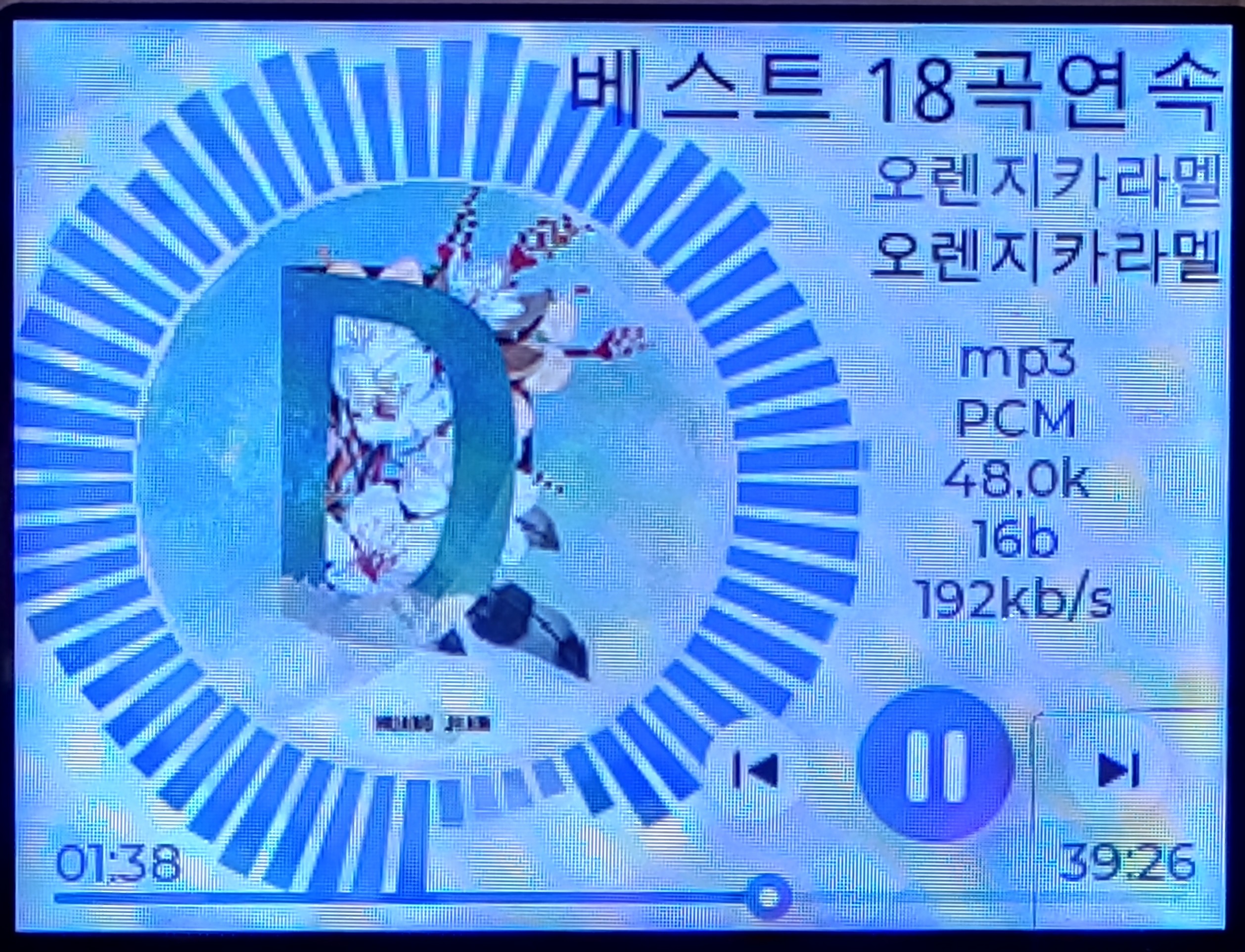

Zishan(지산) PD1은 USB에서 Udisk에서 MP3재생시 LCD화면에서 한글 제목을 볼 수 있다.

한국사용자가 의외로 많아 한글 폰트를 넣어줬다는 소문이 있다.

LCD 화면에서 한글 노래제목을 볼 수 있는 흔치 않은 중국 제품이다.

LCD 화면이 없으면 USB메모리를 통해 MP3 재생 시 곡 선택이 어려워

USB 메모리를 통한 음악 재생을 안 하게 된다.

LCD 화면이 있어도 한글 제목이 ㅁㅁㅁㅁㅁㅁㅁ 이런 식으로 나와 버리면 곡선택을 할 수가 없어서

결국은 USB를 통한 음악 재생을 안 하게 된다.

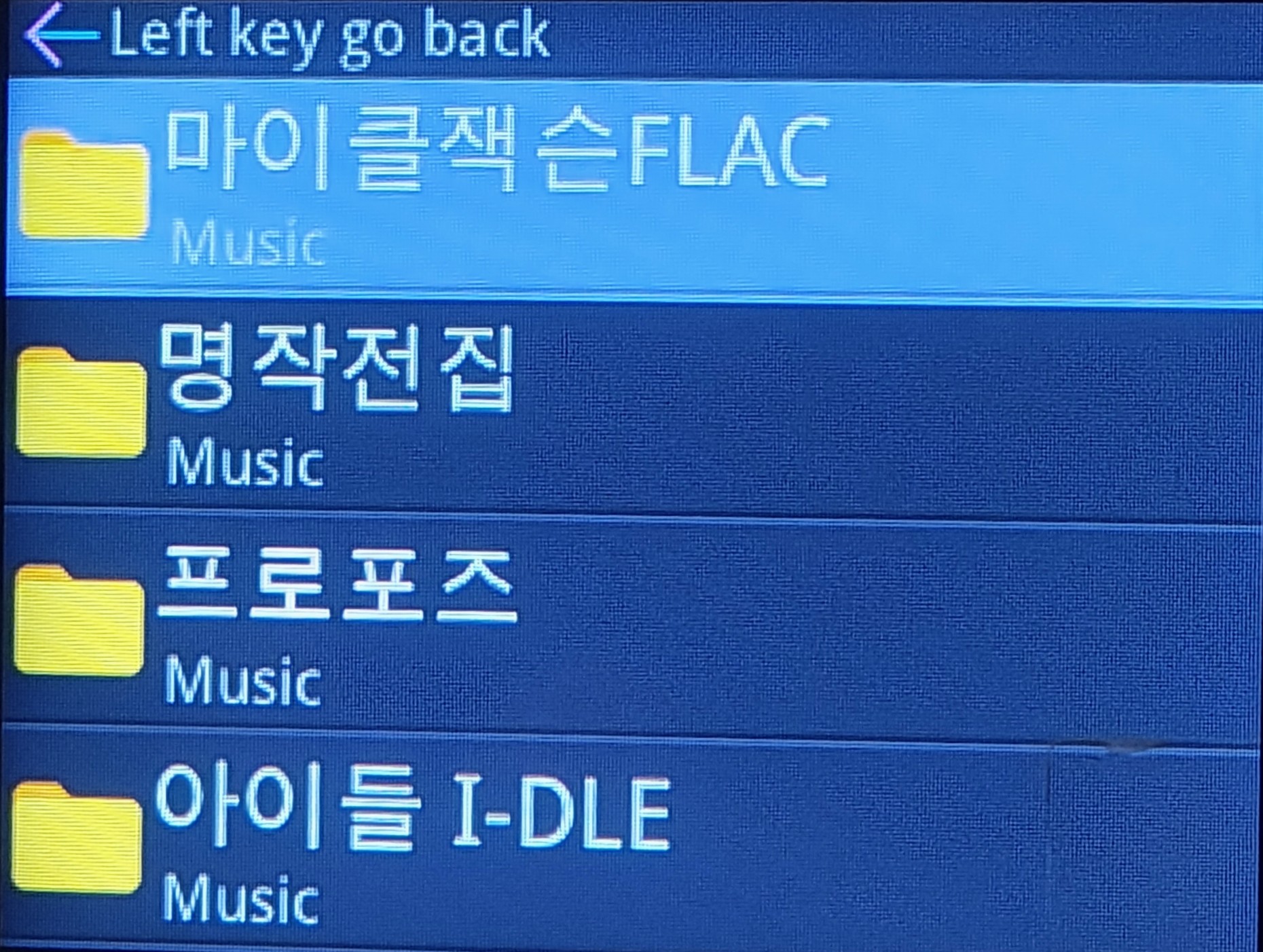

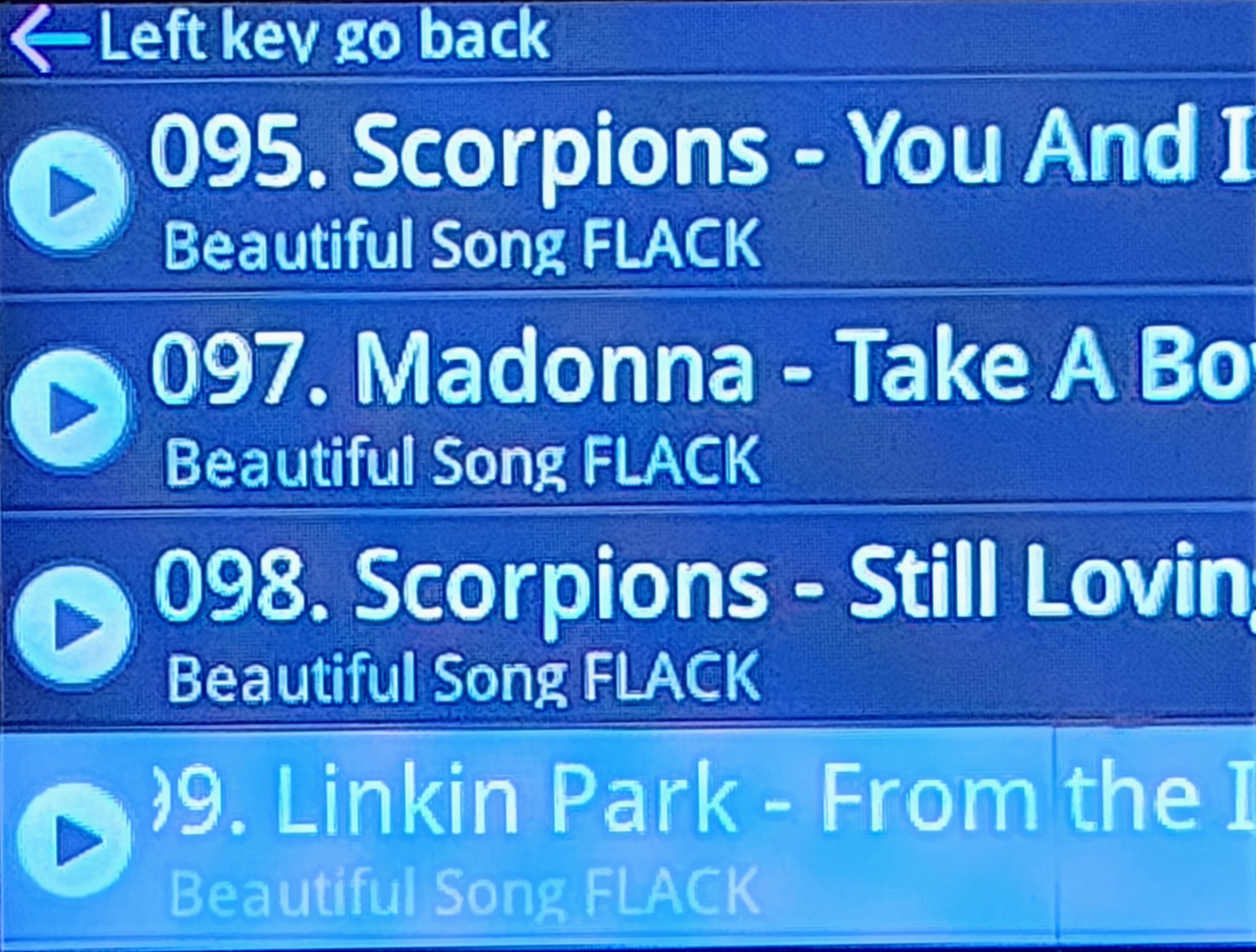

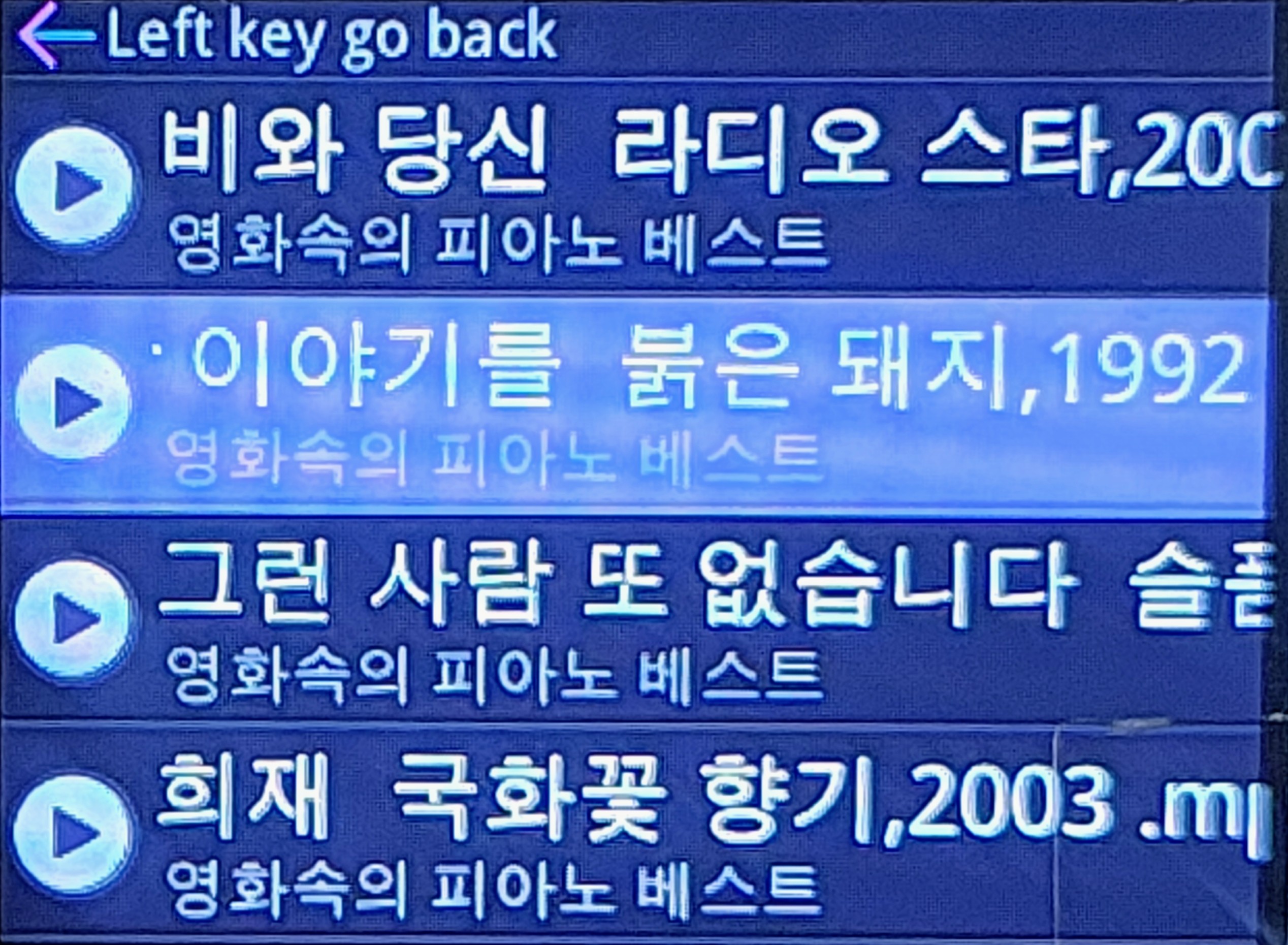

Zishan PD1 제품은 LCD 화면이 있어서 MP3 목록을 볼 수 있고 곡 선택이 가능한데

한글 폰트까지 지원해서 내가 원하는 MP3를 쉽게 선택할 수 있다.

이 가격대에서 LCD에서 MP3리스트를 한글로 보여주는 제품은 이 제품이 유일하다.

사용하다 보면 앞으로 튀어나올 자잘한 버그가 신경 쓰이겠지만 심각한 문제만 없다면

UDISK에서 한글제목 MP3를 재생할 수 있다는 것 하나만으로 이 제품을 선택할 만하다.

게다가 UDISK에서는 이 제품에서 설정할 수 있는 최고의 고품질 사운드로 들을 수 있다.

Zishan PD1은 유저 피드백과 펌웨어 수정을 거치며

유니코드(UTF-8, UTF-16) 기반의 한글 폰트를 안정적으로(?) 지원해 주기 때문에

가독성 면에서 대체 불가능한 메리트를 가진다.

최소한의 비용으로 최상의 음질(DAC 성능)과 대용량 USB SSD를 지원한다.

그리고 편안한 가독성(한글 지원)으로 고성능의 효율적 오디오 시스템을 구축할 수 있다

만약 PD1처럼 안정적인 한글 출력과 대용량 외장 스토리지를 완벽하게 지원하는

대기업형 DAP(예: 소니(SONY) 워크맨 NW 시리즈, 아스텔앤컨(Astell&Kern),

샨링(Shanling), 에이유네(Aune) 등)로 눈을 돌리면

가격이 최소 30만 원대에서 수백만 원대까지 수직 상승한다.

예전 아이팟 사용 시 LCD 달린 ipod dock 앰프를 구입했는데

리모컨도 있고 LCD에 노래 제목이 표시되어 곡을 선택해서 플레이할 수 있다는 장점이 있는 제품이었다.

그러나 한글미지원이라는 암초를 만나 제대로 사용할 수가 없었다.

팝송만 듣다가 결국 헐값에 중고나라로 보내버리고 말았다.

LCD에 한글 제목 MP3가 표시되고 리모컨으로 노래를 선택할 수 있는 기능은 정말로 엄청난 선물이다.

이것만으로도 앞으로 나타날 여러 가지 버그가 미리 용서가 된다.

Zishan PD1 무손실 DSD 플레이어

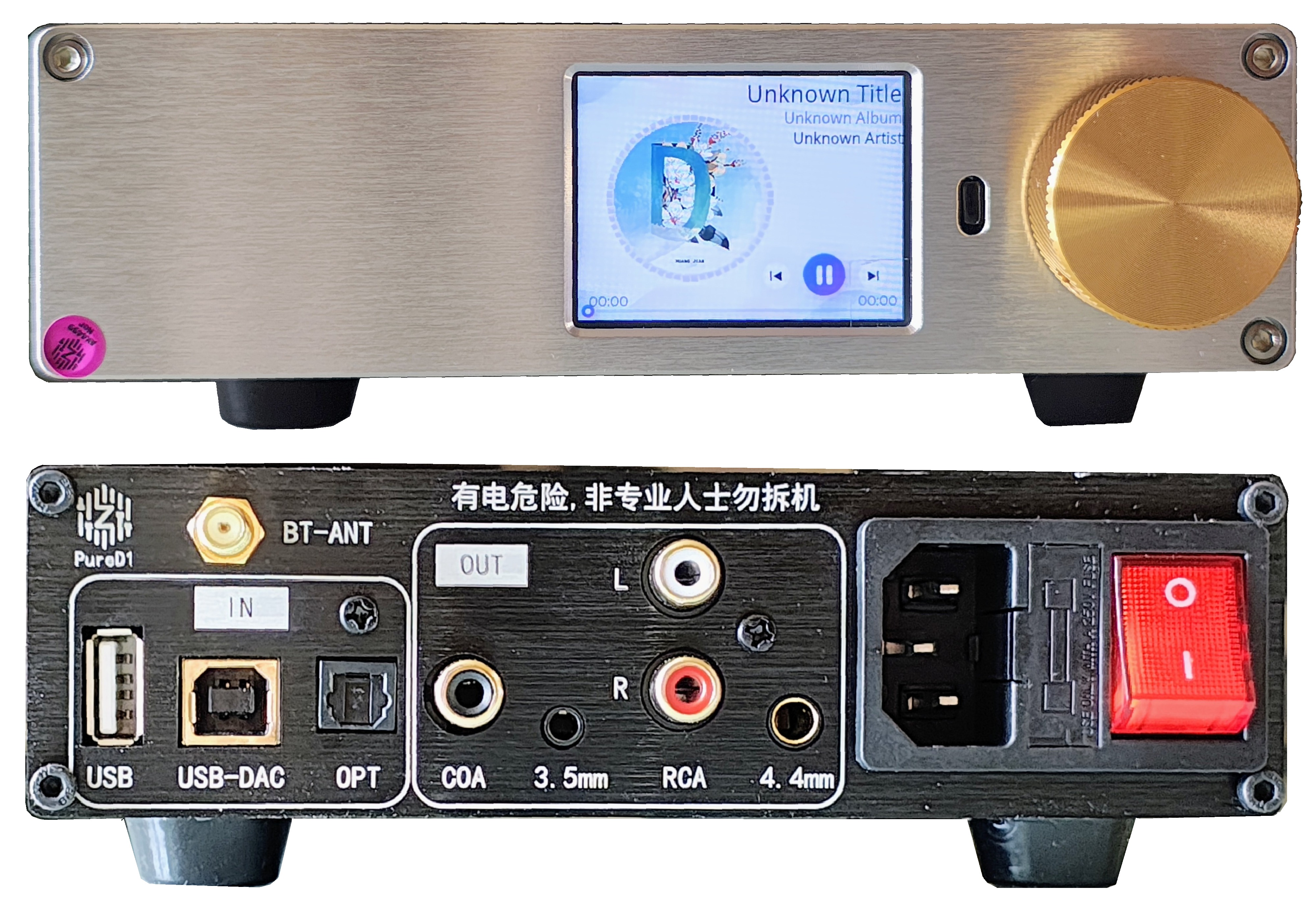

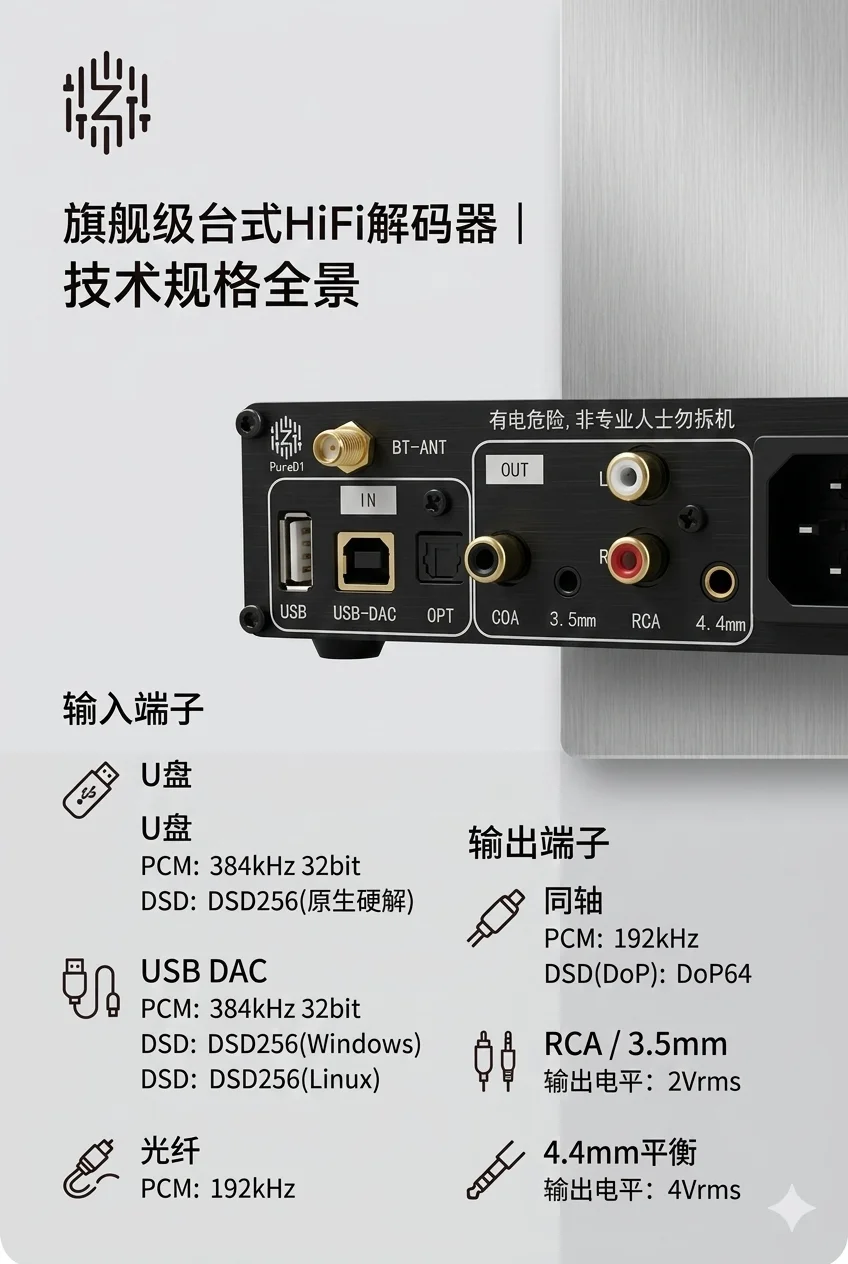

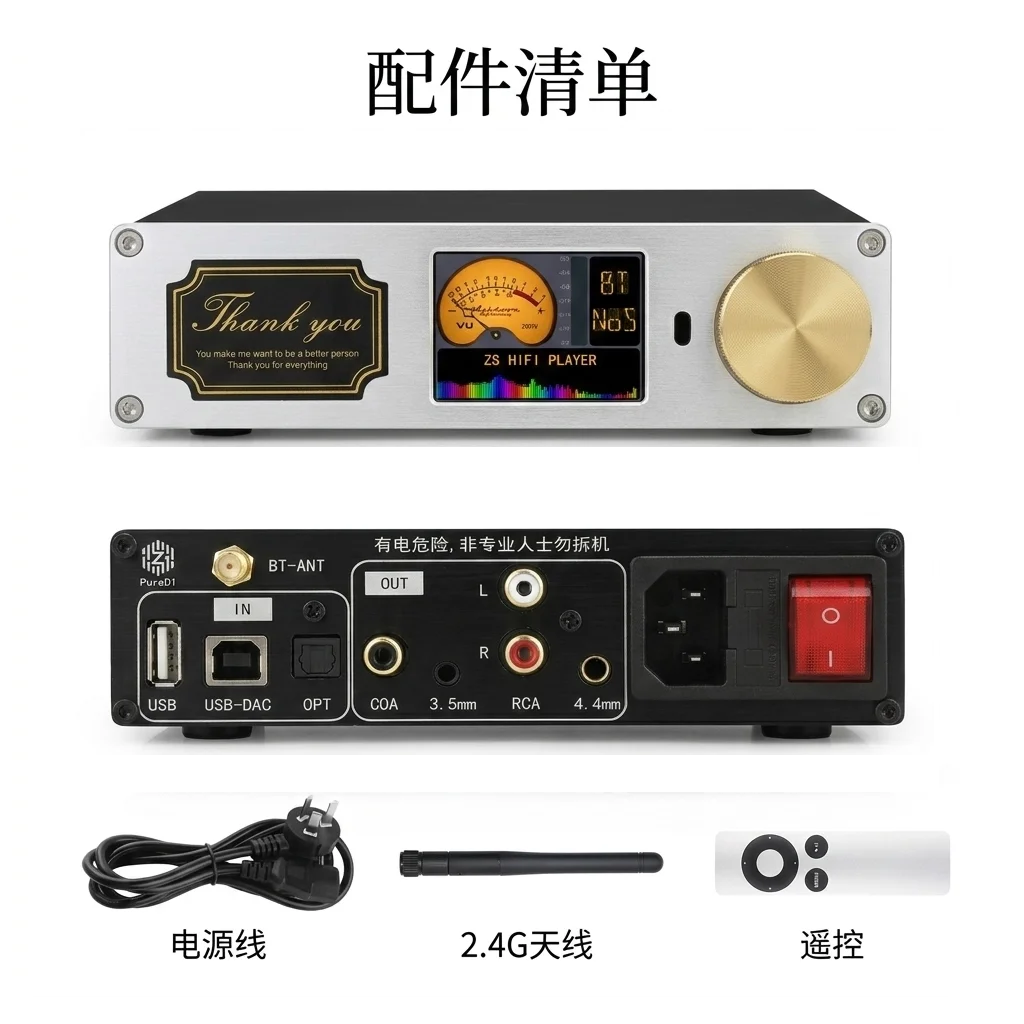

사양

입력
- USB(U 디스크): USB 저장 장치에서 직접 재생 가능하다. FAT32포맷권장

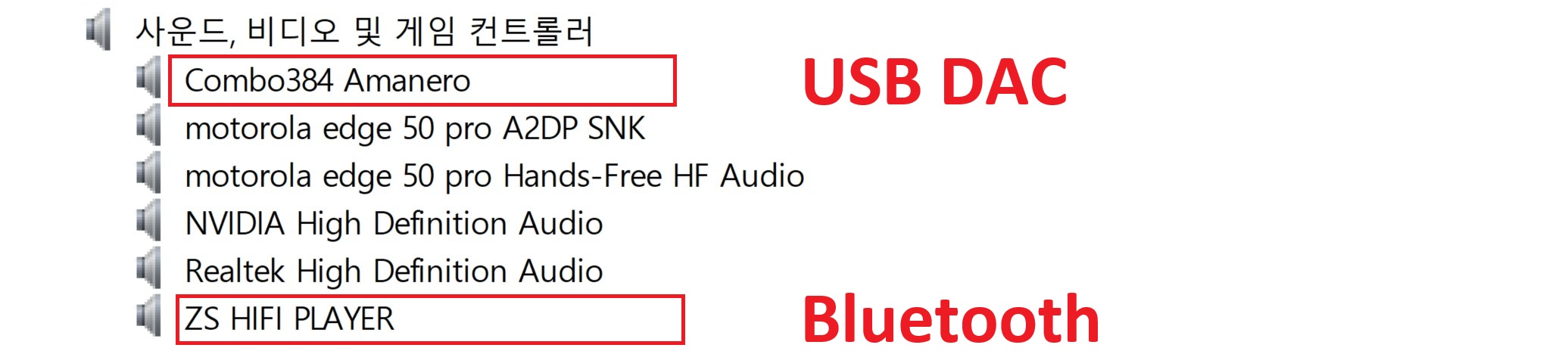

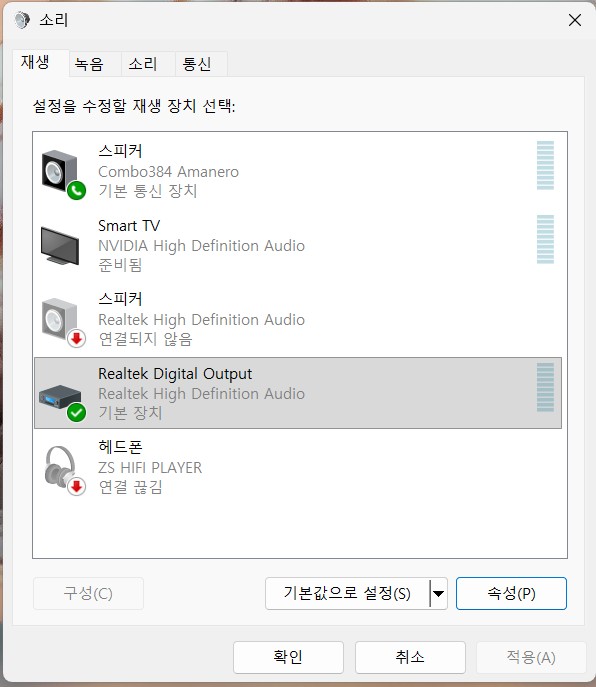

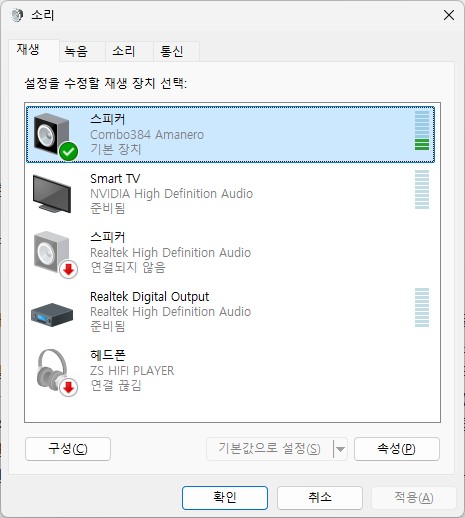

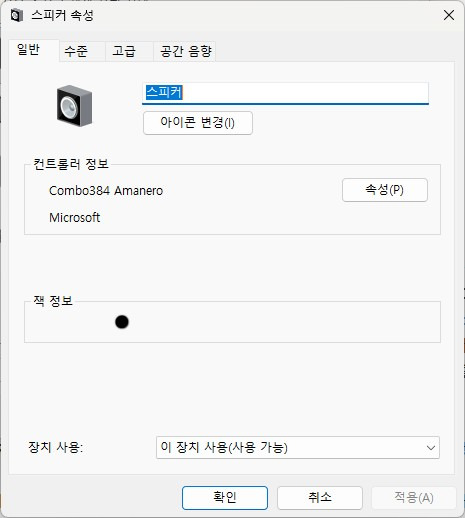

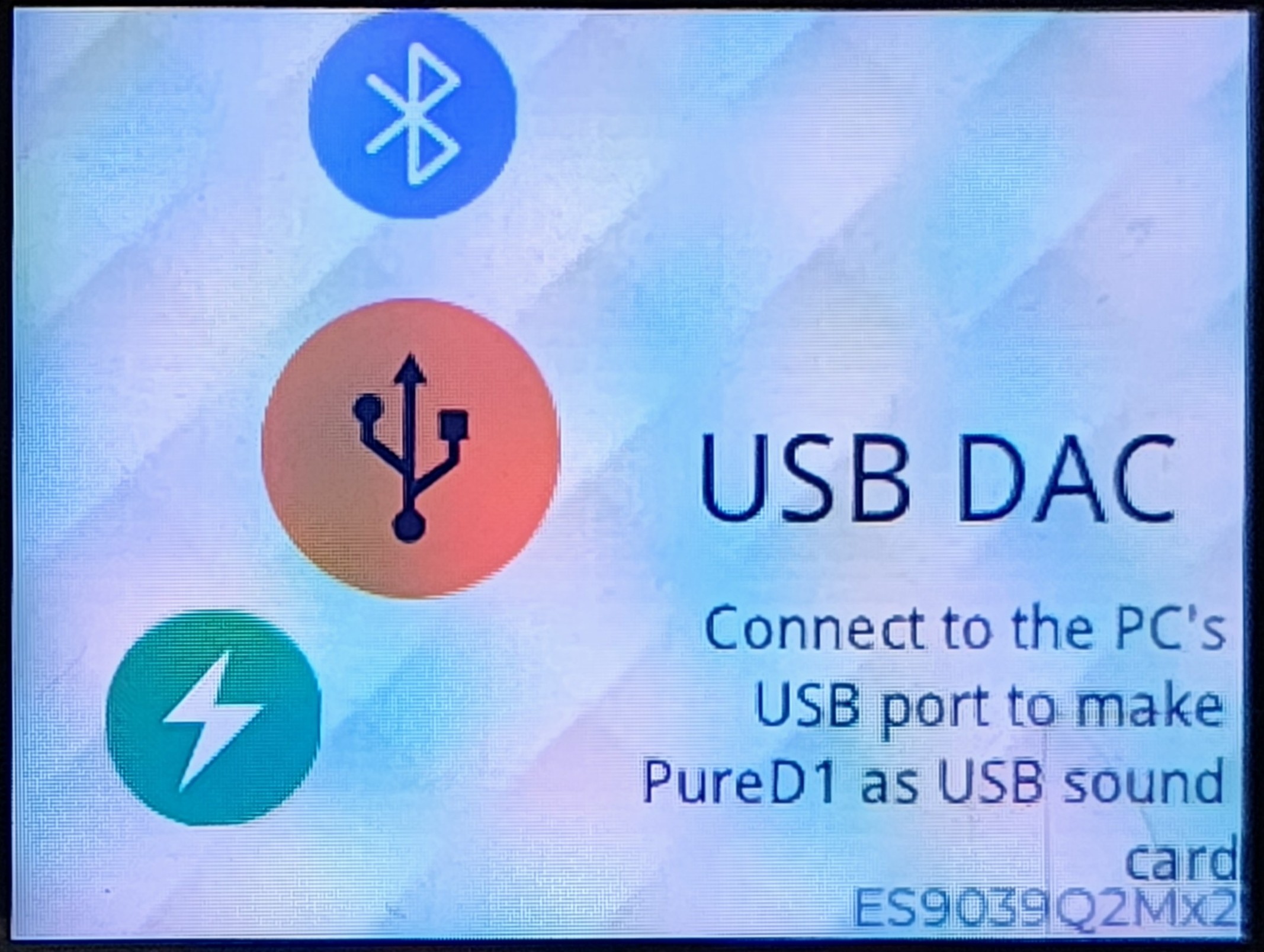

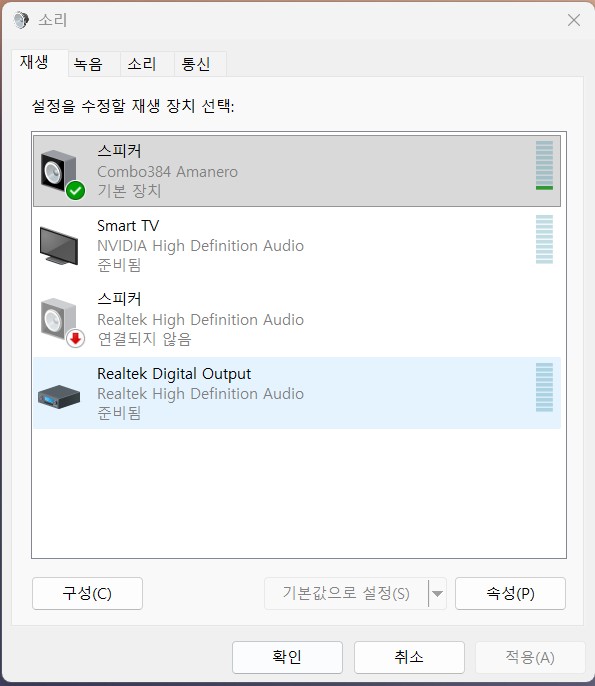

- USB-DAC: 컴퓨터(Windows/Linux)에 연결하여 외장 DAC로 사용할 수 있다.

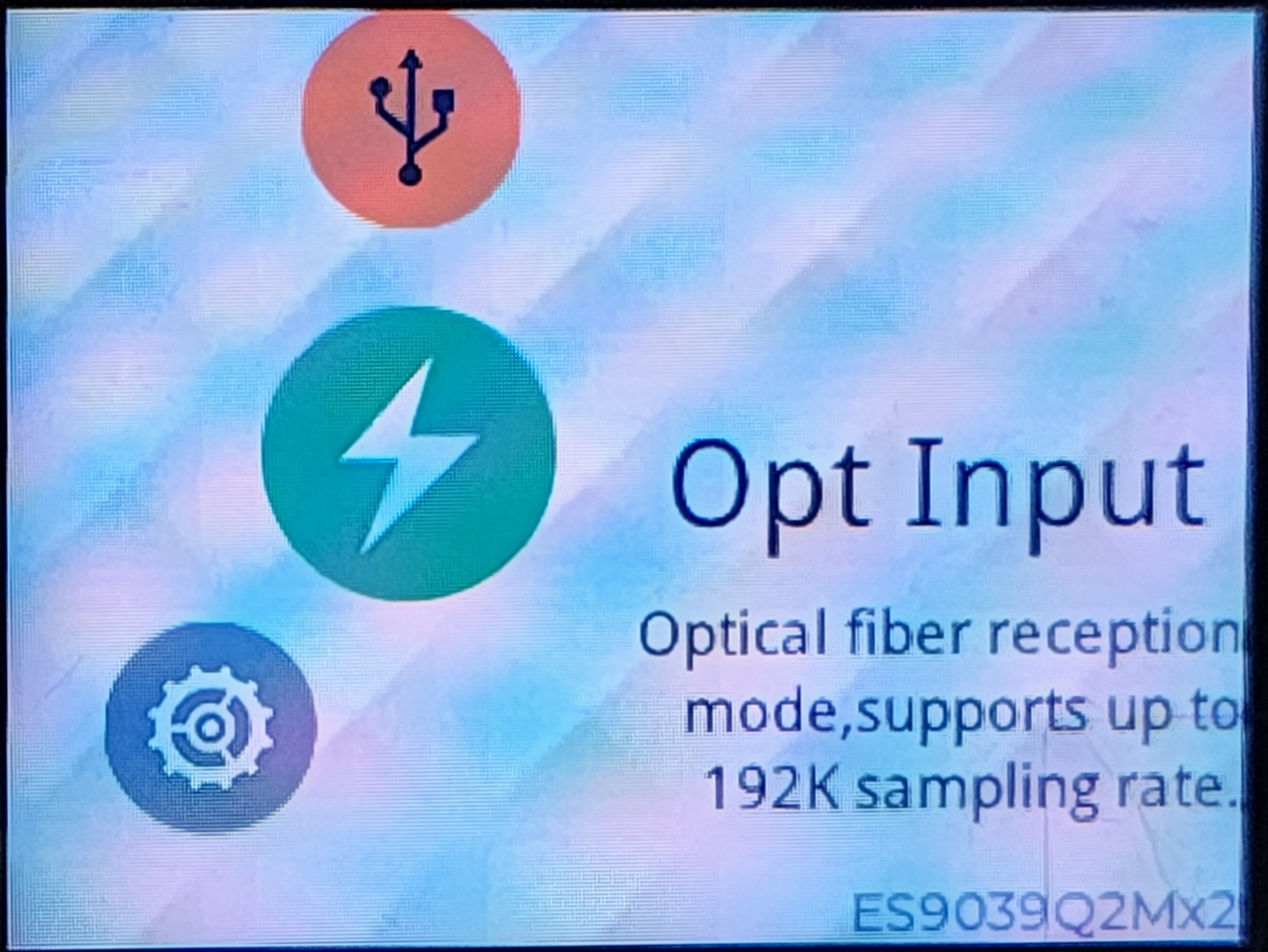

- OPT(광학): 디지털 오디오 입력.

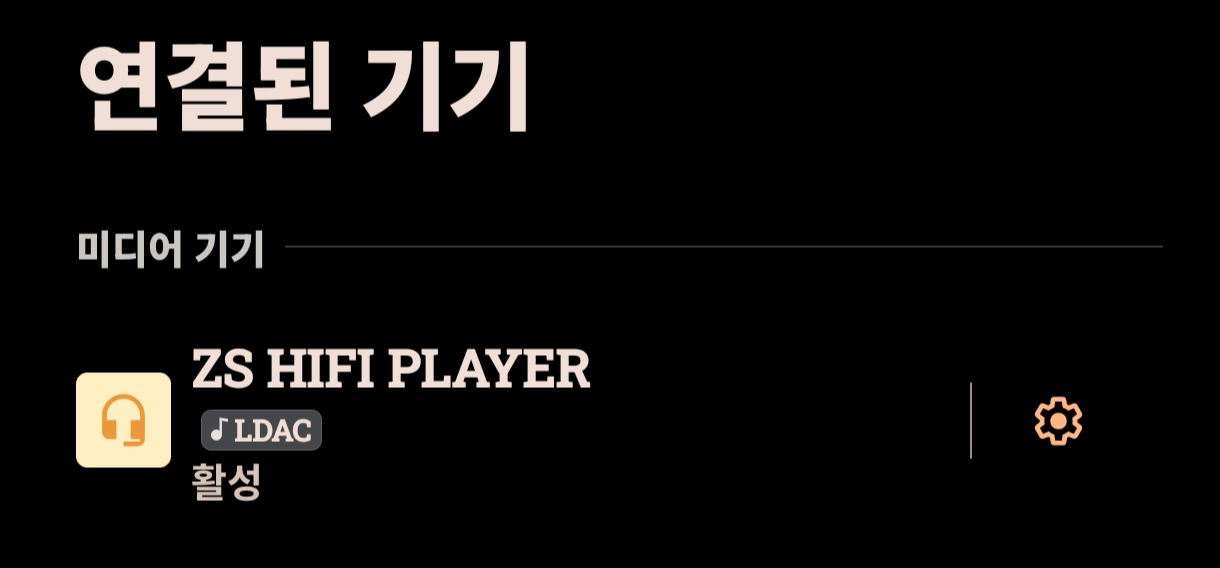

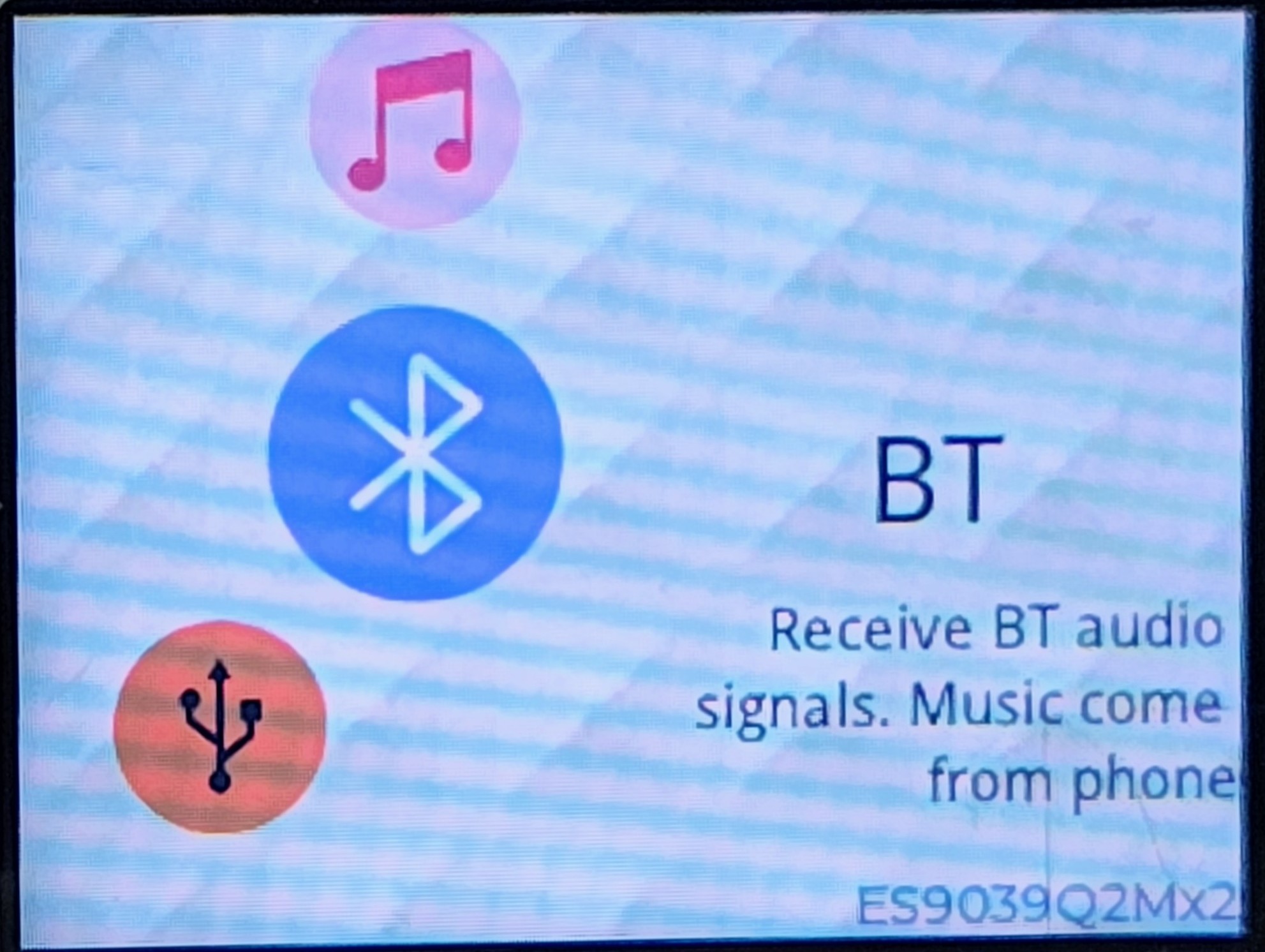

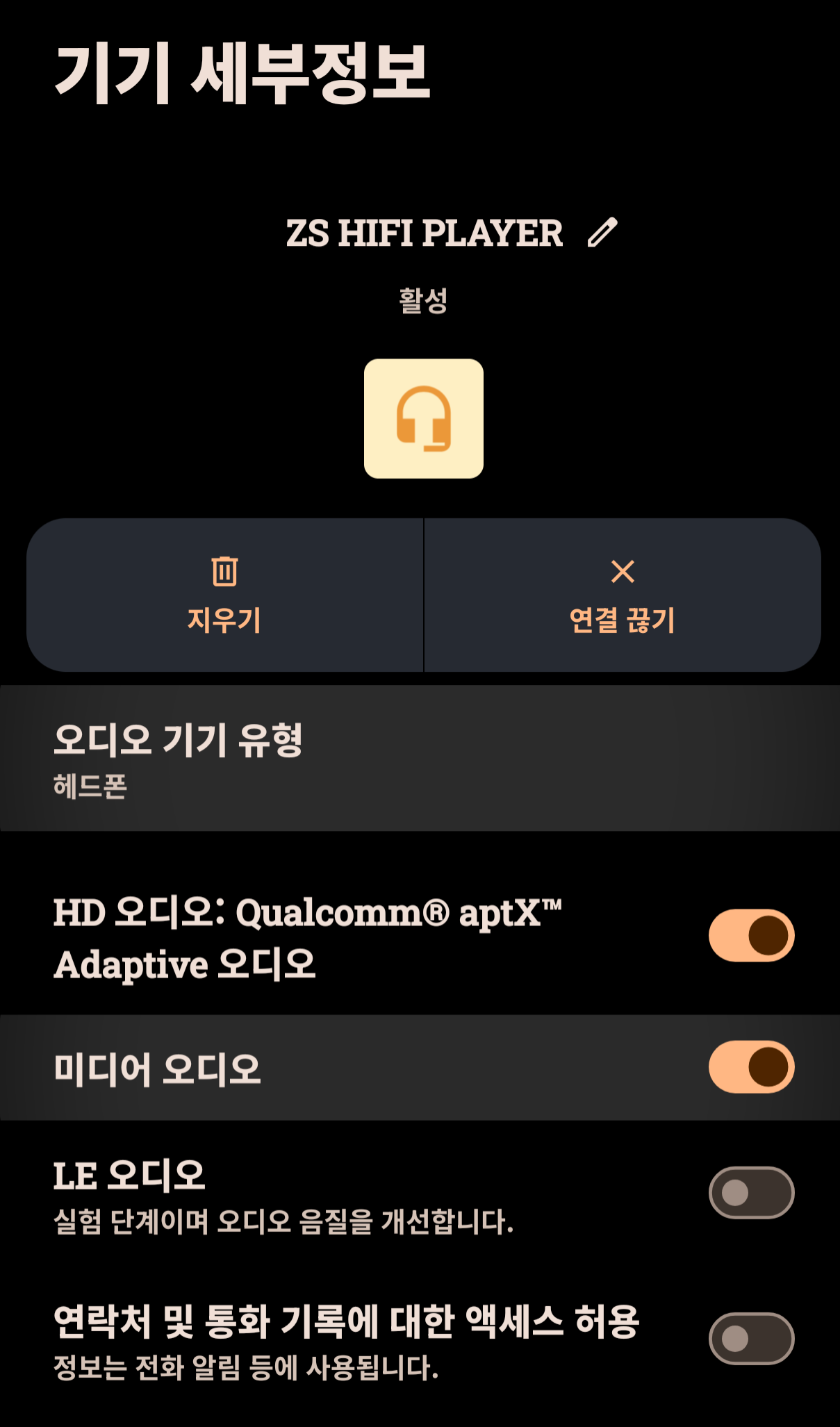

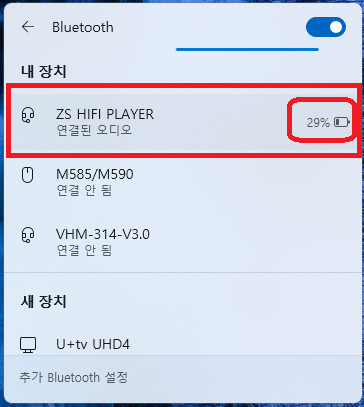

- 블루투스 : 스마트폰과 블루투스로 연결해 사용한다.
출력
- COA(동축): 디지털 오디오 출력.
- 3.5mm: 아날로그 오디오 출력. 라인아웃, 해드폰 출력단자가 아니다.
- RCA(좌/우): 아날로그 오디오 출력
- 4.4mm: 밸런스드 아날로그 오디오 출력. 해드폰 출력단자가 아니다.
BT-ANT: 블루투스 안테나 커넥터.
전원 입력: 메인 전원 스위치가 있는 AC 전원 입력.

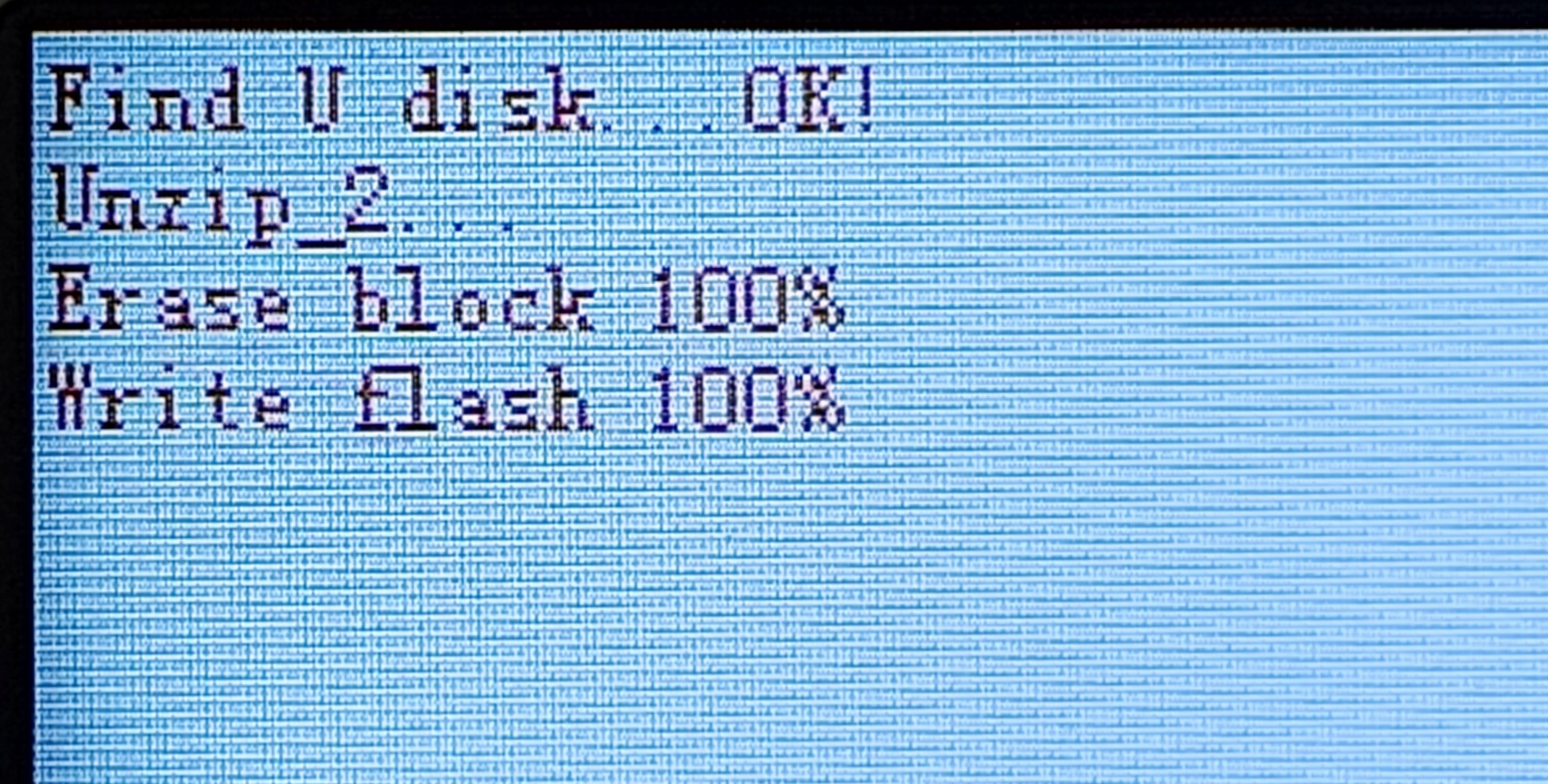

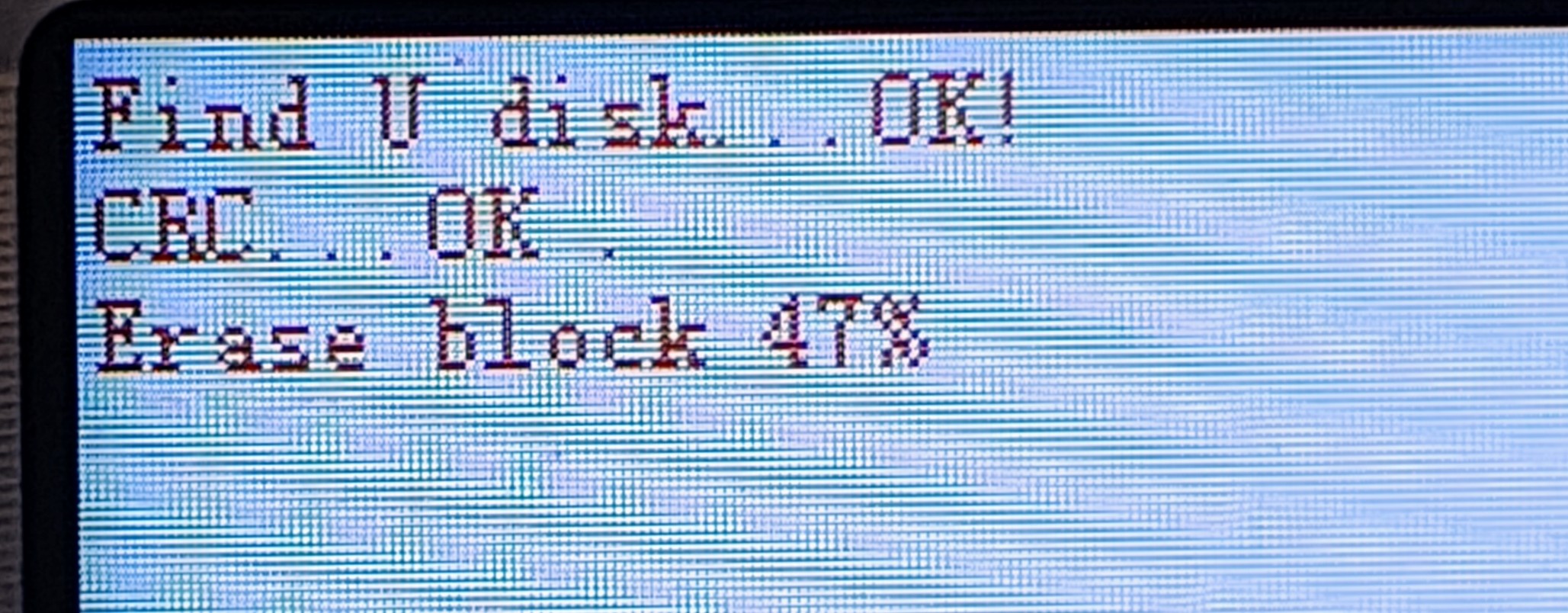

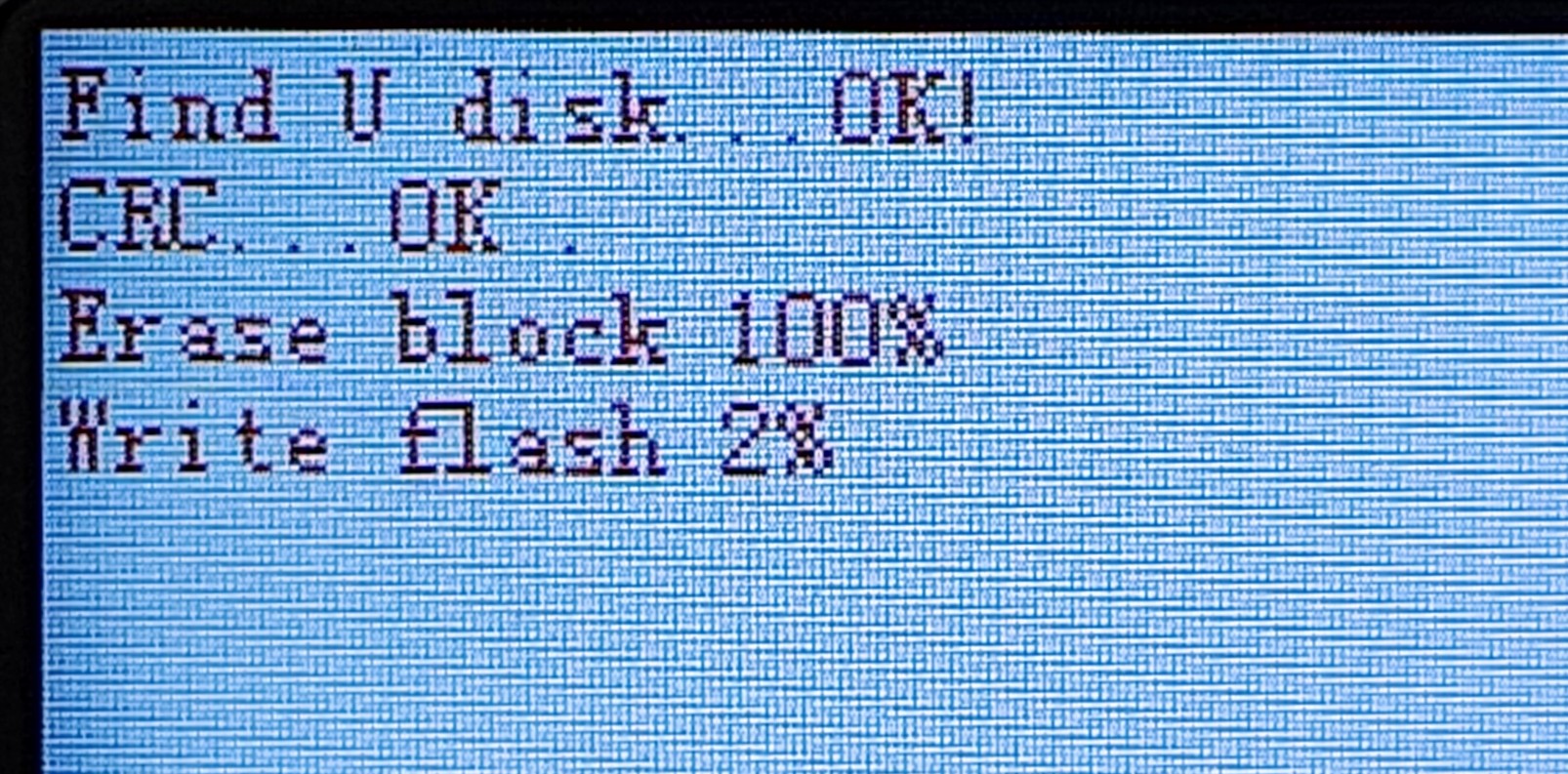

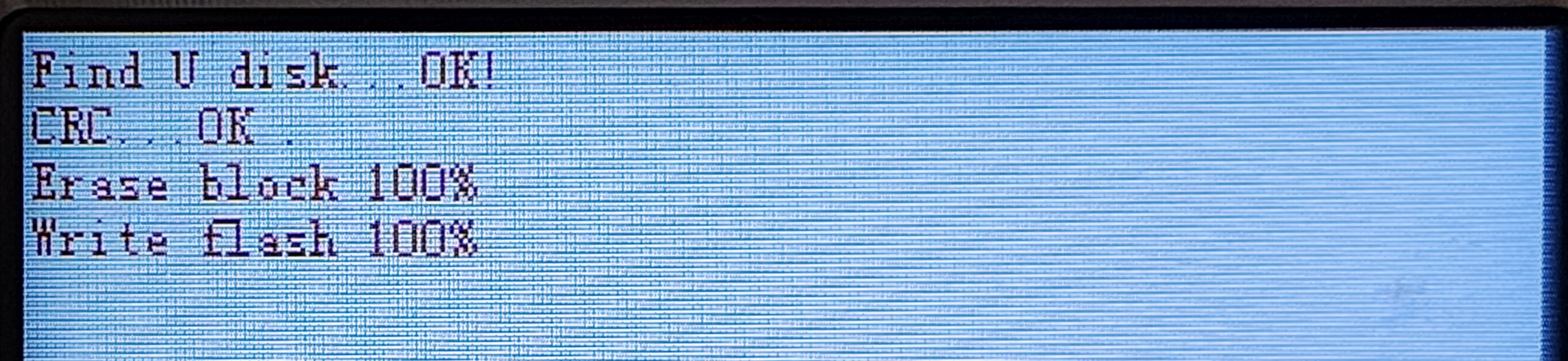

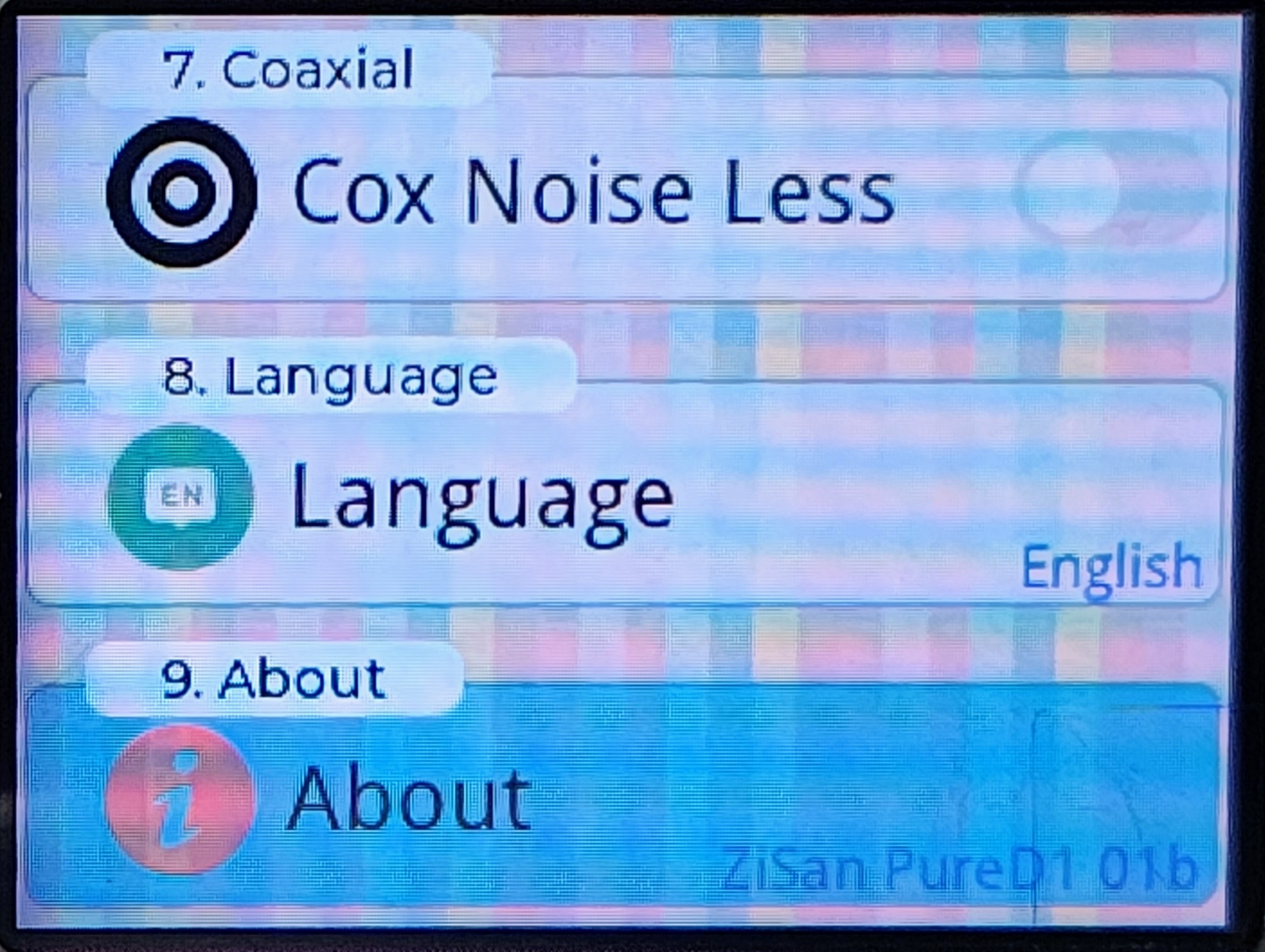

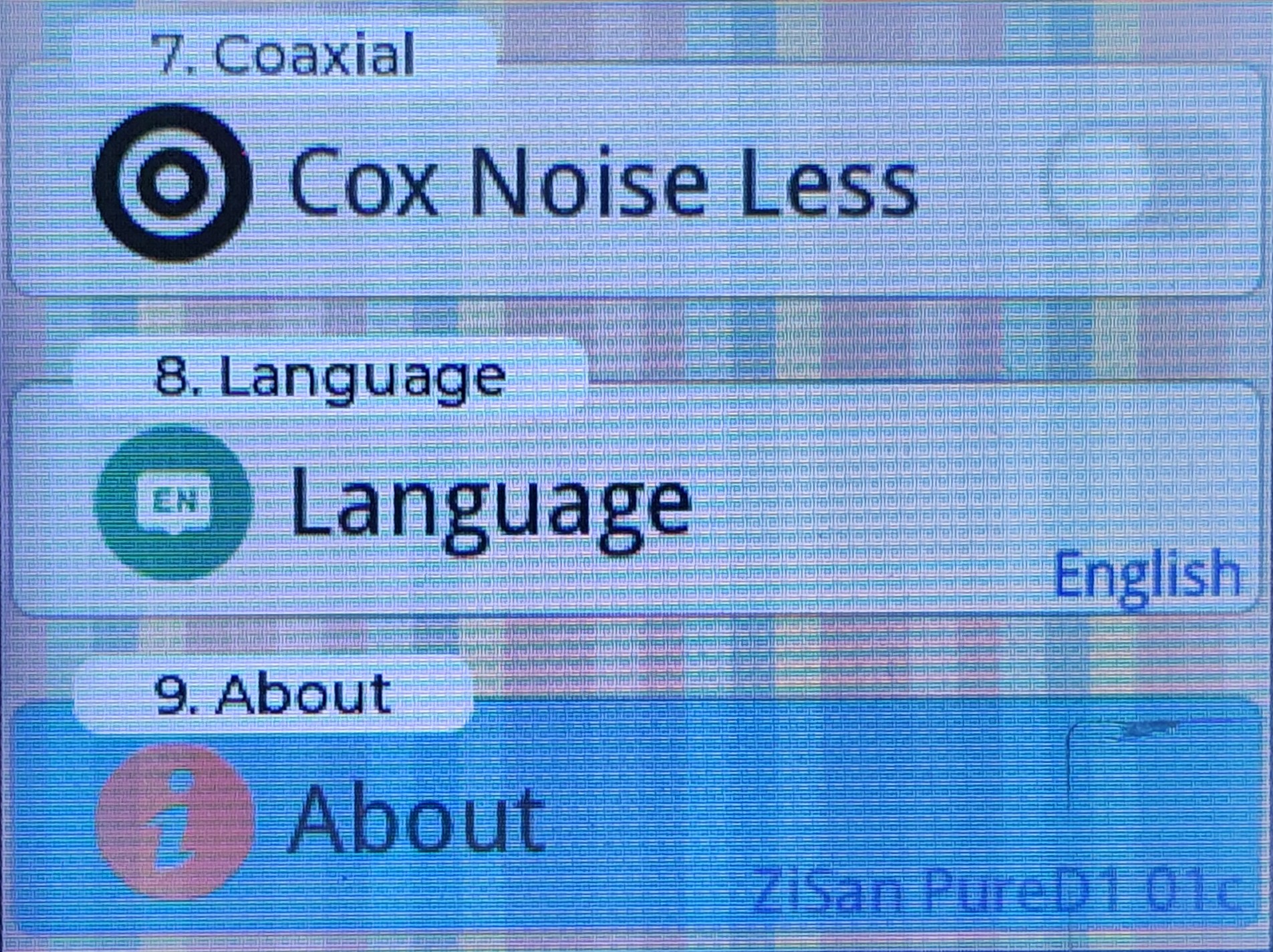

Δ 펌웨어 버전: ZiSan Pure D1 01a. (01b로 업그레이드 필요함)

=> 펌웨어 업데이트를 통해 성능 향상을 기대할 수 있다.

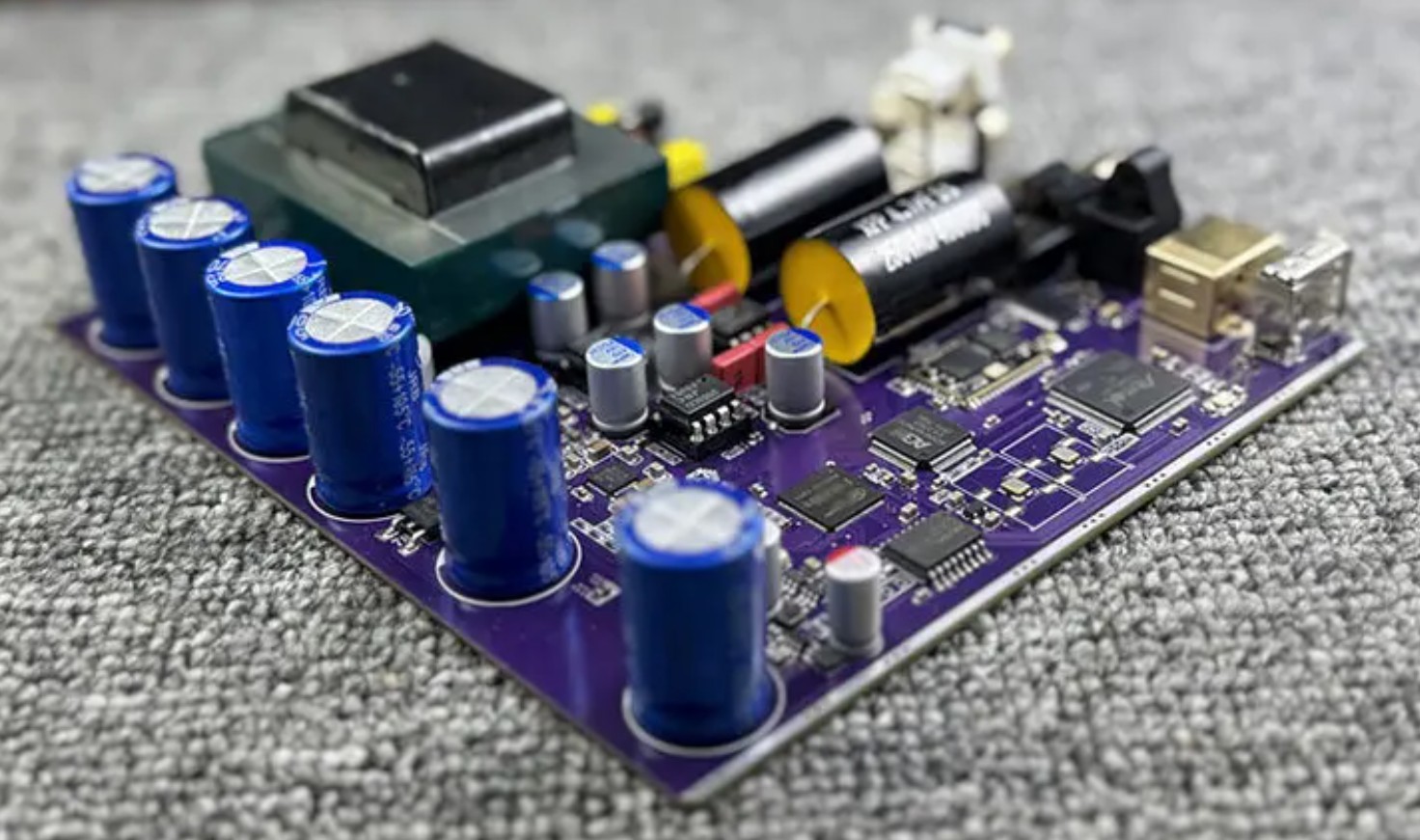

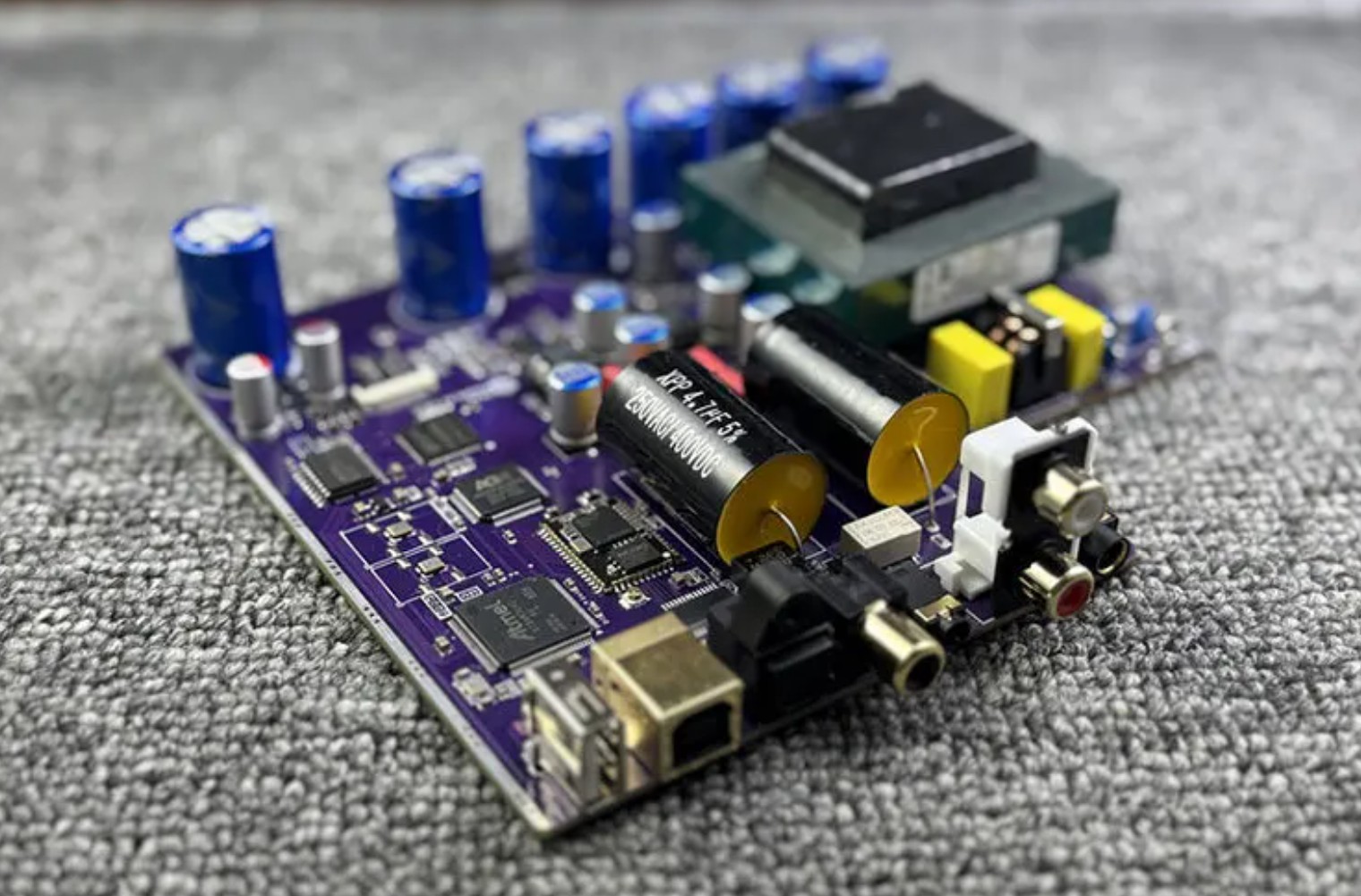

=> zisan pured1 9039_1 보드

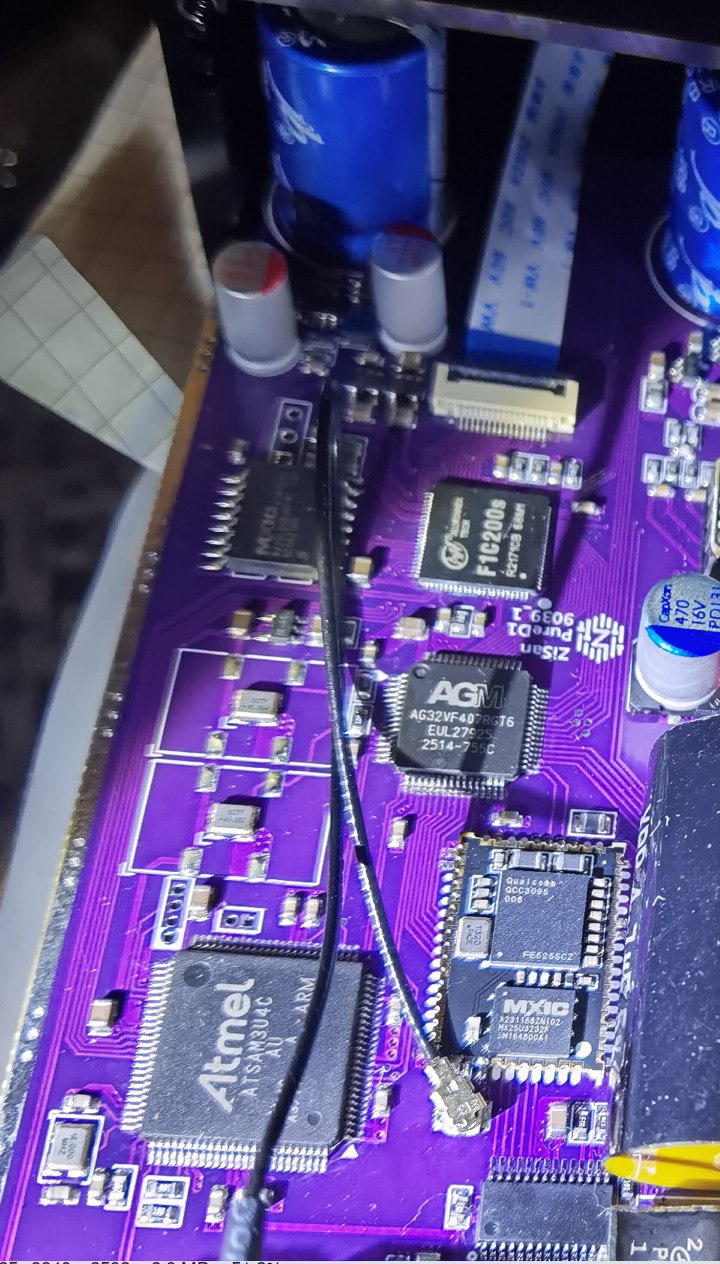

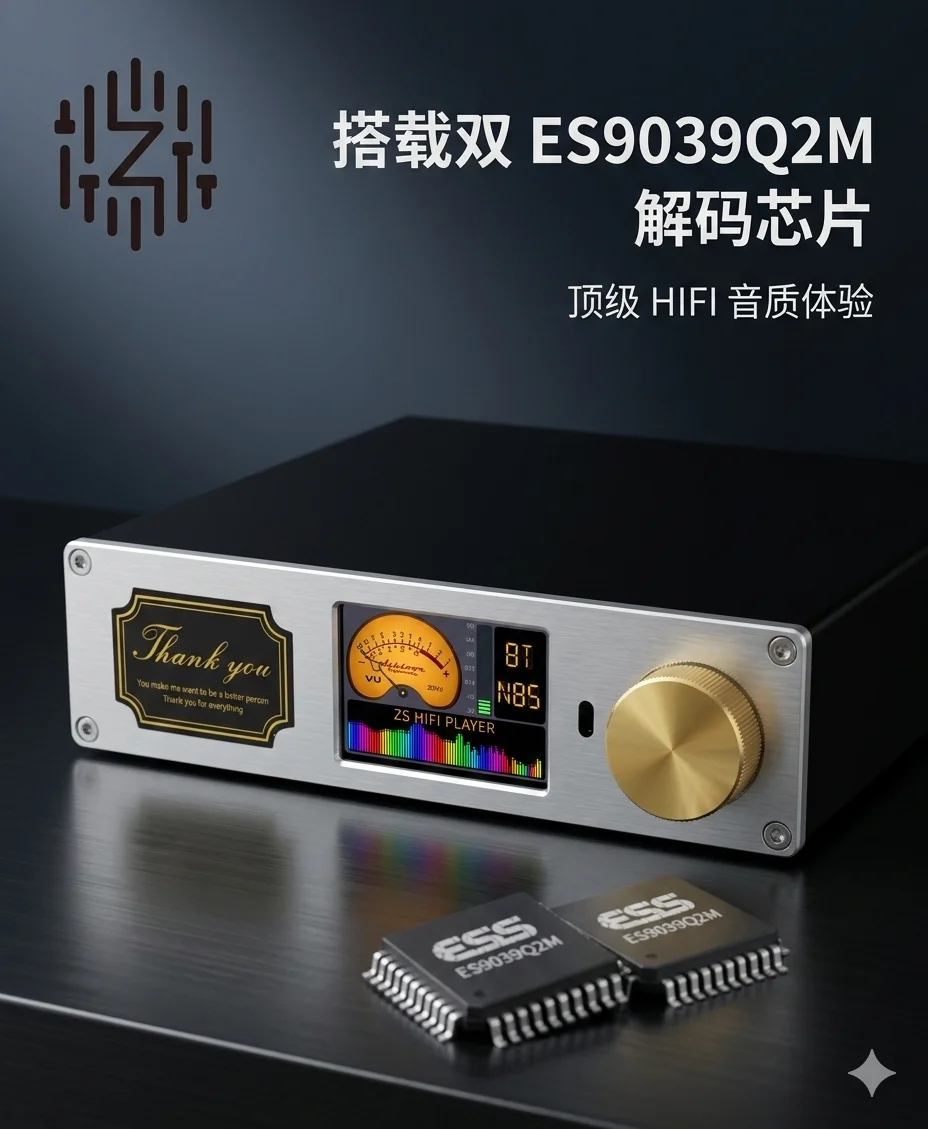

Δ 듀얼 ES9039Q2M DAC 최상위 하이파이 칩셋 사용

Δ AG32VF407 고성능 32비트 RISC-V 마이크로컨트롤러(MCU)

커스텀 하드웨어로직 가능 32비트 RISC-V 코어와 FPGA 로직 유닛을 통합한 고성능 이종 MCU이다.

최대 클럭 주파수는 240 MHz이며, 2K LUT FPGA 리소스가 내장되어 있다.
248 MHz 고속 코어, 이더넷 MAC, 1MB 플래시 메모리, 2K CPLD(복합 프로그래머블 로직 디바이스)를
통합하여 산업 제어, 오디오 및 비디오 처리, 고성능 인터커넥트 애플리케이션에 성능과 설계 자유도를 제공하는 것을

목표로 한다.

Δ Atmel ATSAM3U4C: 32비트 96MHz ARM Cortex®-M3 SAM3U MCU 마이크로컨트롤러,

256KB(256K x 8) 플래시 메모리와 52KB SDRAM이 내장되어 있다

Δ MXIC MX25L25635FMI-10G 32G 펌웨어 업데이트용 플래시메모리 256MB SPI 133 MHz NOR-FLASH 메모리를 탑재하고 있다.

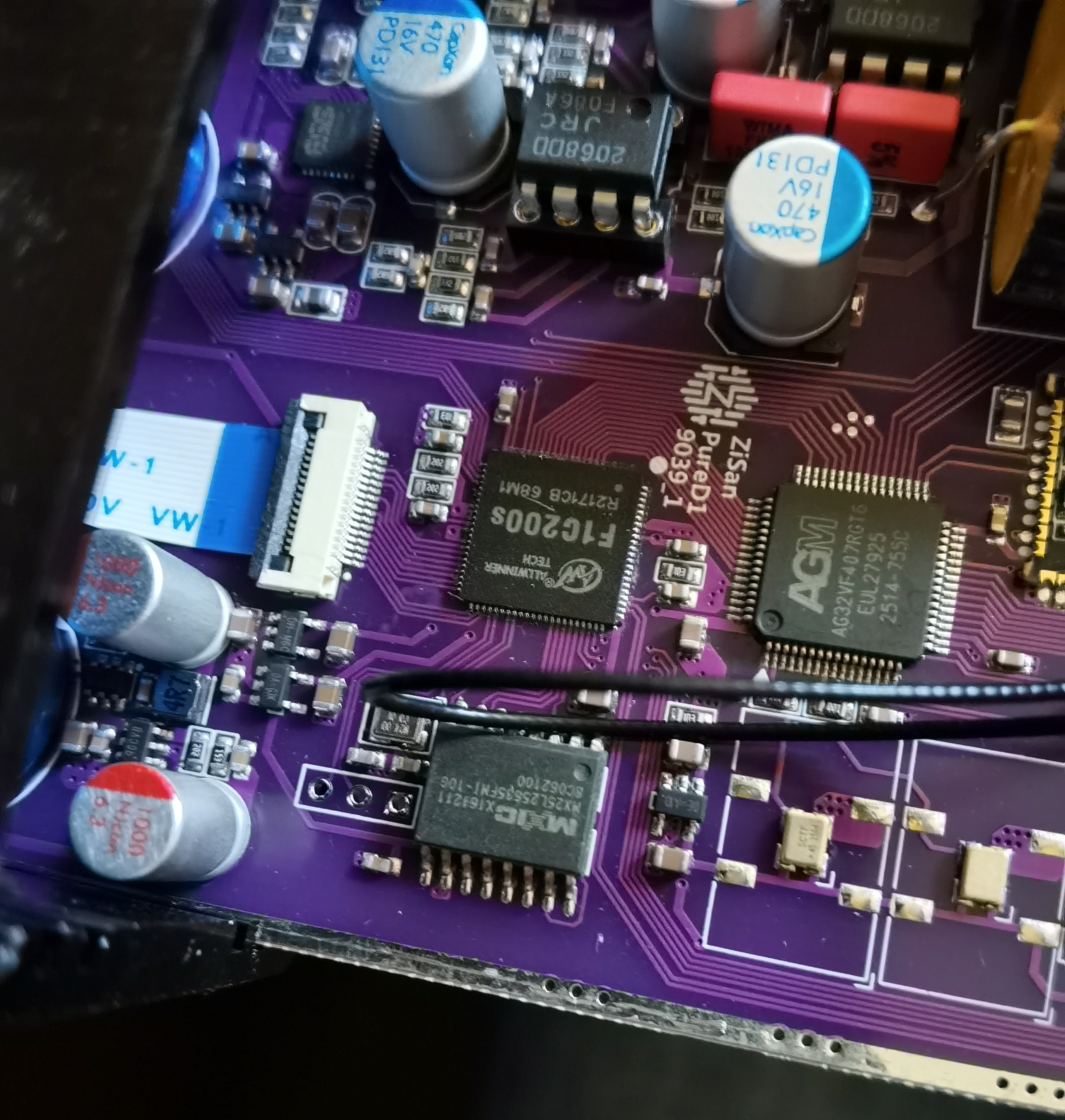

Δ Allwiner tech f1c200s 프로세서 : LCD 출력용 칩셋으로 보임

두개의 AllWinner F1C200 수정 발진기를 사용하며,

Zhuhai Allwinner사의 ARM9 CPU 기반 칩에 SiP DDR1 메모리를 통합하여 높은 기능 통합성을 자랑한다.
H.264, H.263, MPEG1/2/4 디코더를 포함한 Full HD 비디오 재생을 지원하며,
통합 오디오 코덱과 I2S/PCM 인터페이스를 통해 탁월한 오디오 경험을 제공한다.

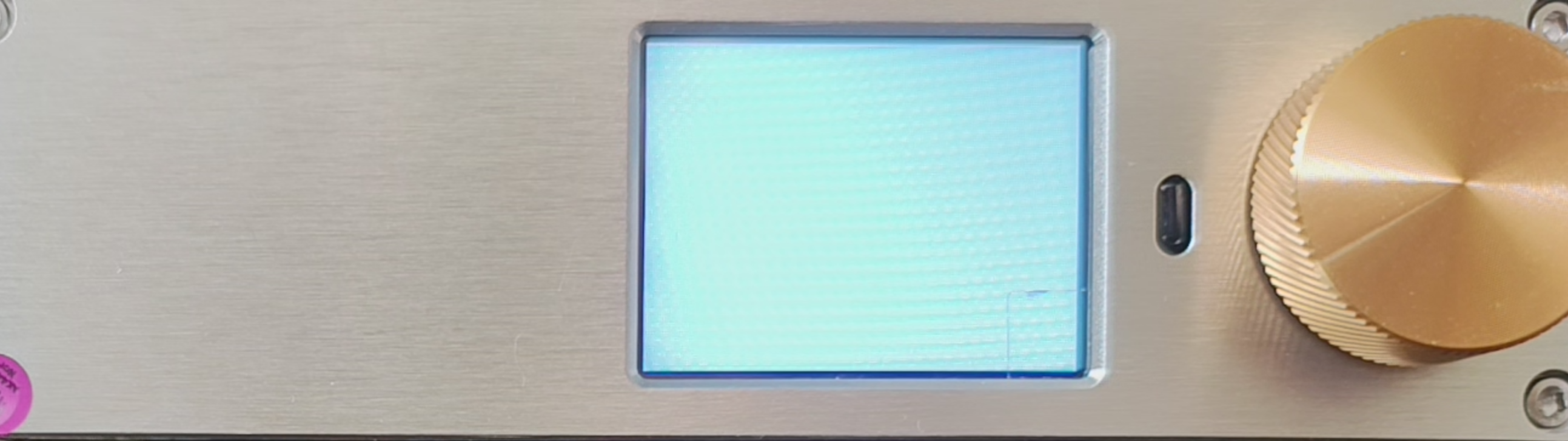

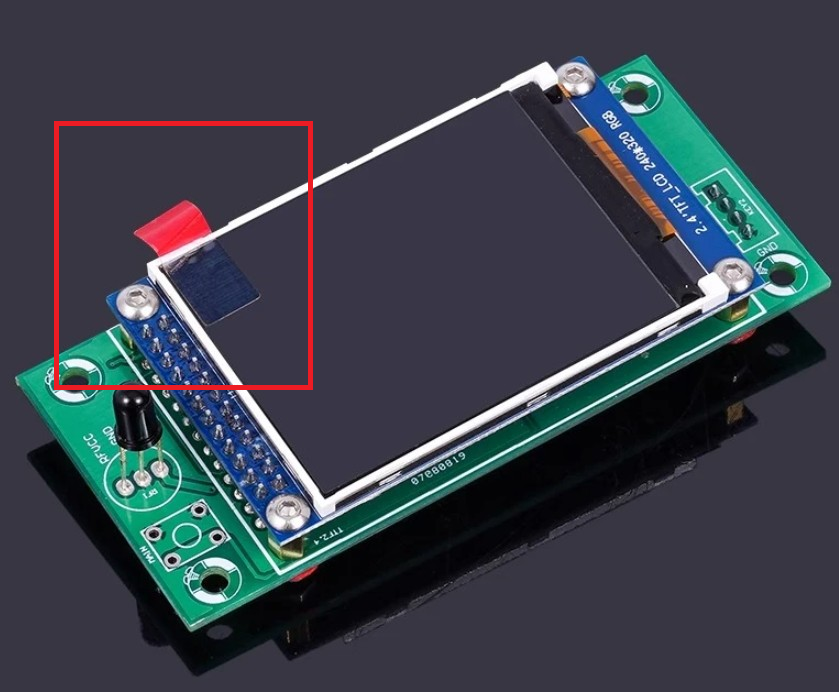

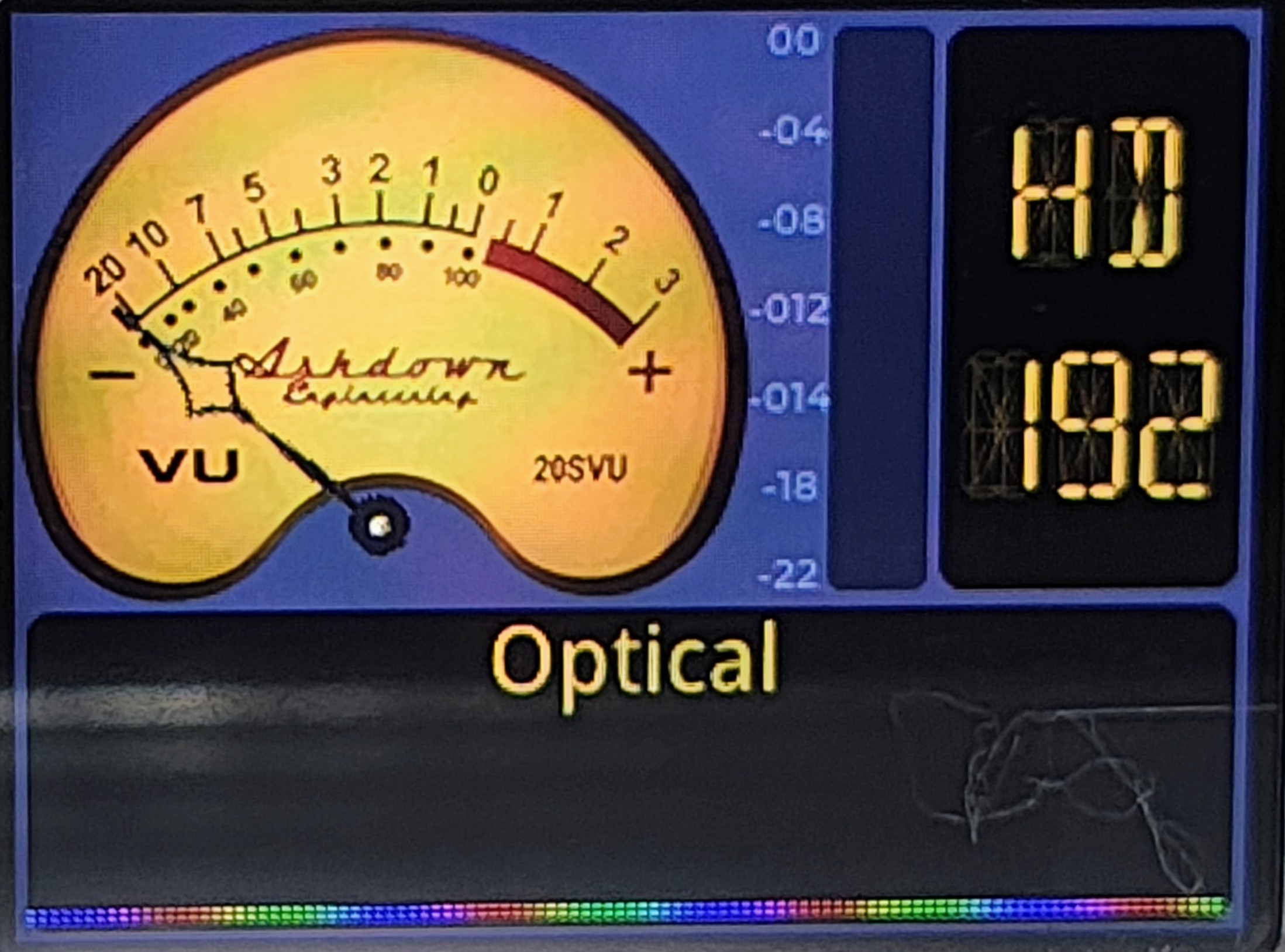

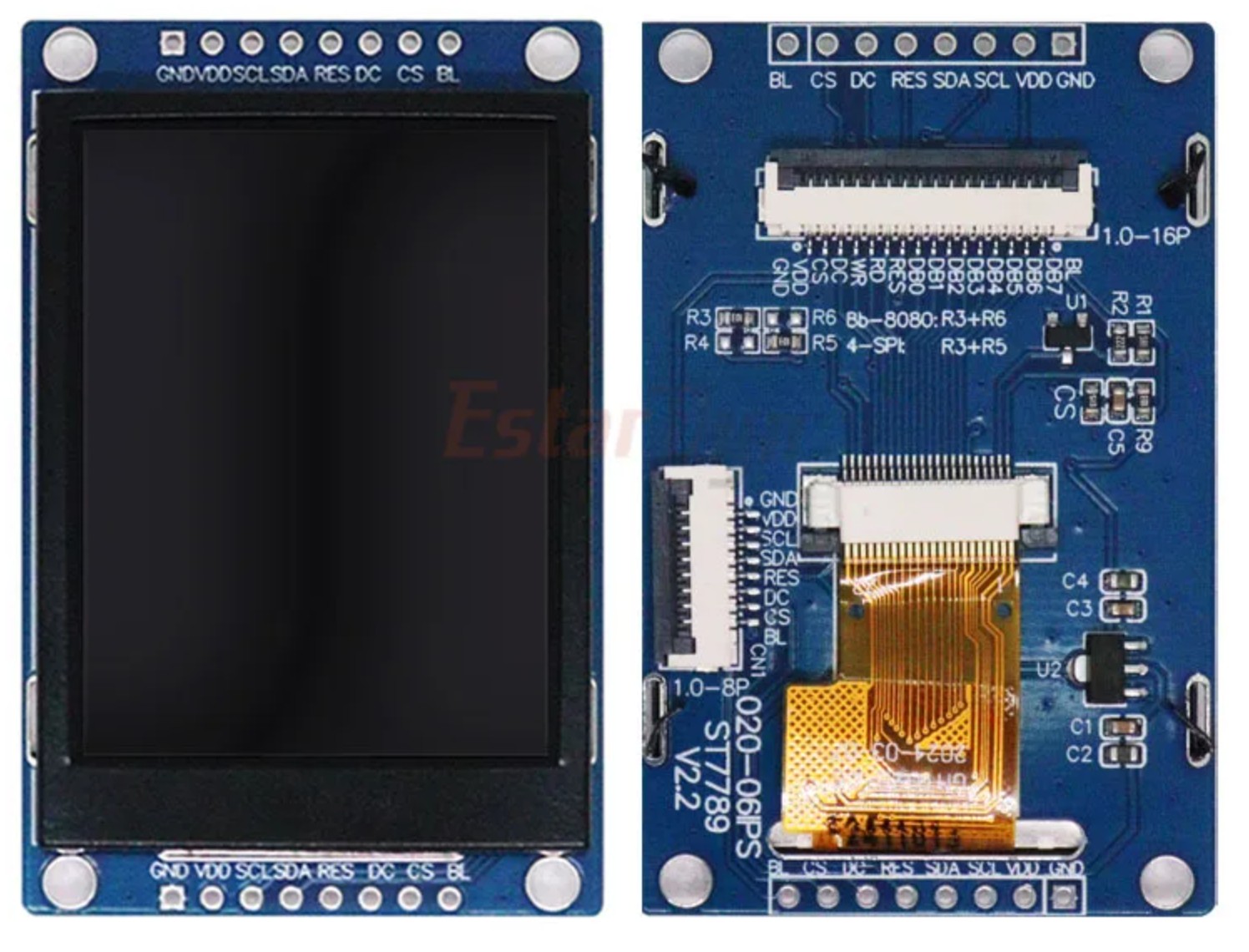

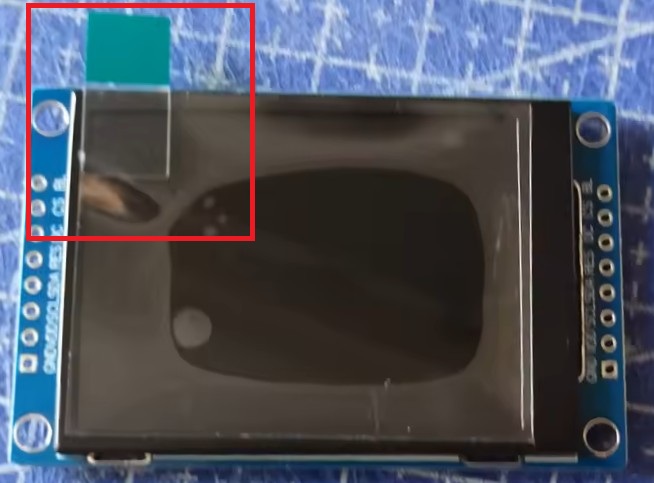

Δ GMT020-06 LCD : 2.0인치, 320px*240px 해상도의 TFT LCD

LCD 화면은 16핀케이블로 회로 기판에 연결 되어 있다.
손상되는 것을 방지하기 위해 LCD 화면의 네 모서리에 실리콘 패드를 붙여 고정되었다.

st7789 240x320 칩셋 드라이버 사용

Δ 4.4mm 밸런스드 오디오 출력, 앰프의 밸런스드 단자에 연결, 해드폰 출력 단자 아님

Δ RCA 오디오 출력, 라인아웃

Δ 3.5mm 오디오 출력, 라인아웃, RCA단자가 없는 앰프에 연결, 해드폰출력단자가 아님

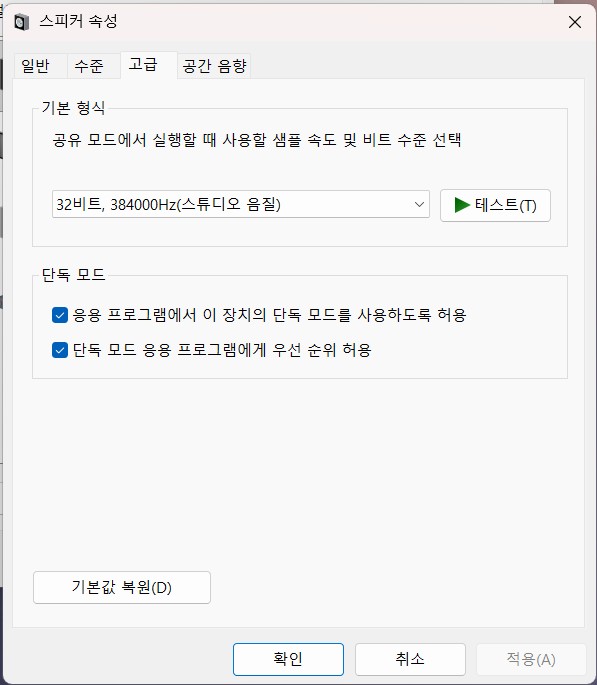

Δ USB DAC 입력(USB-B 케이블 사용), PCM 32bit 384KHz 지원, 무손실 DSD 플레이어, DSD256 지원

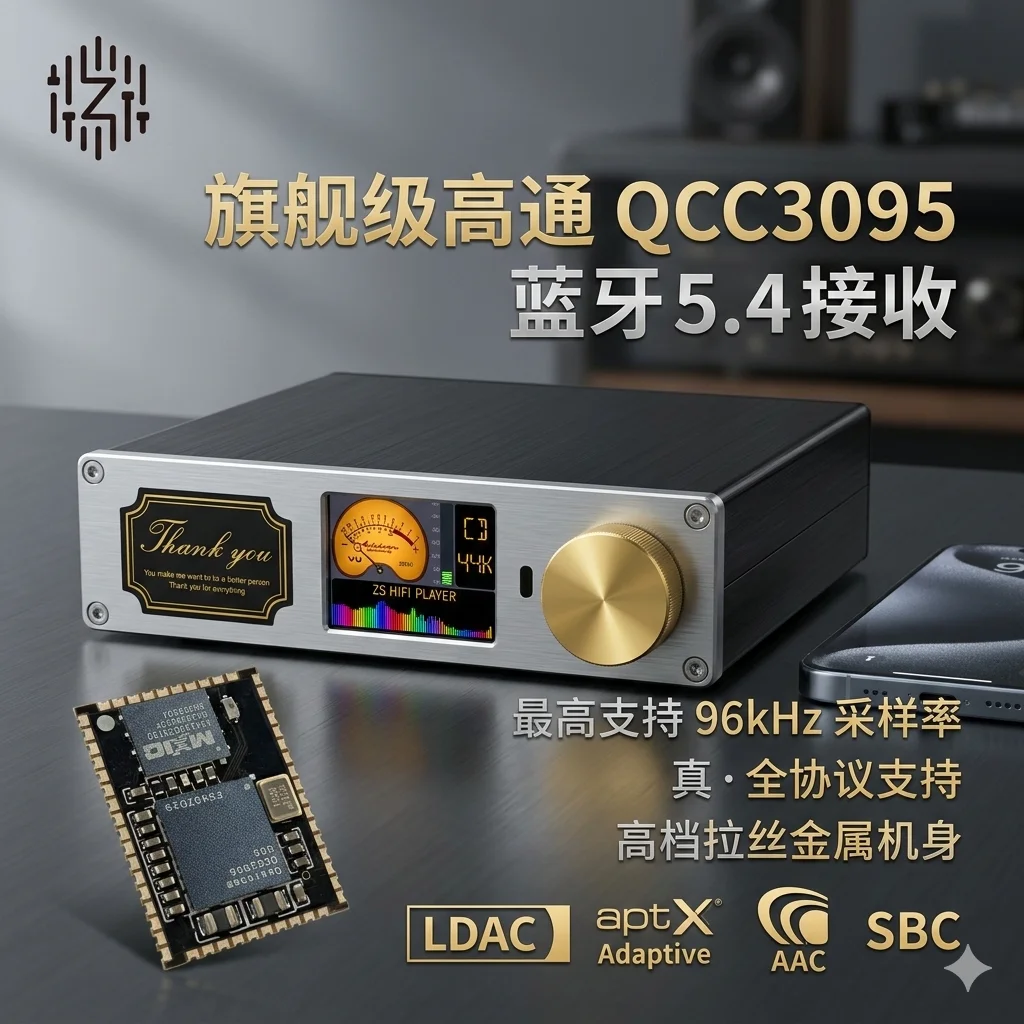

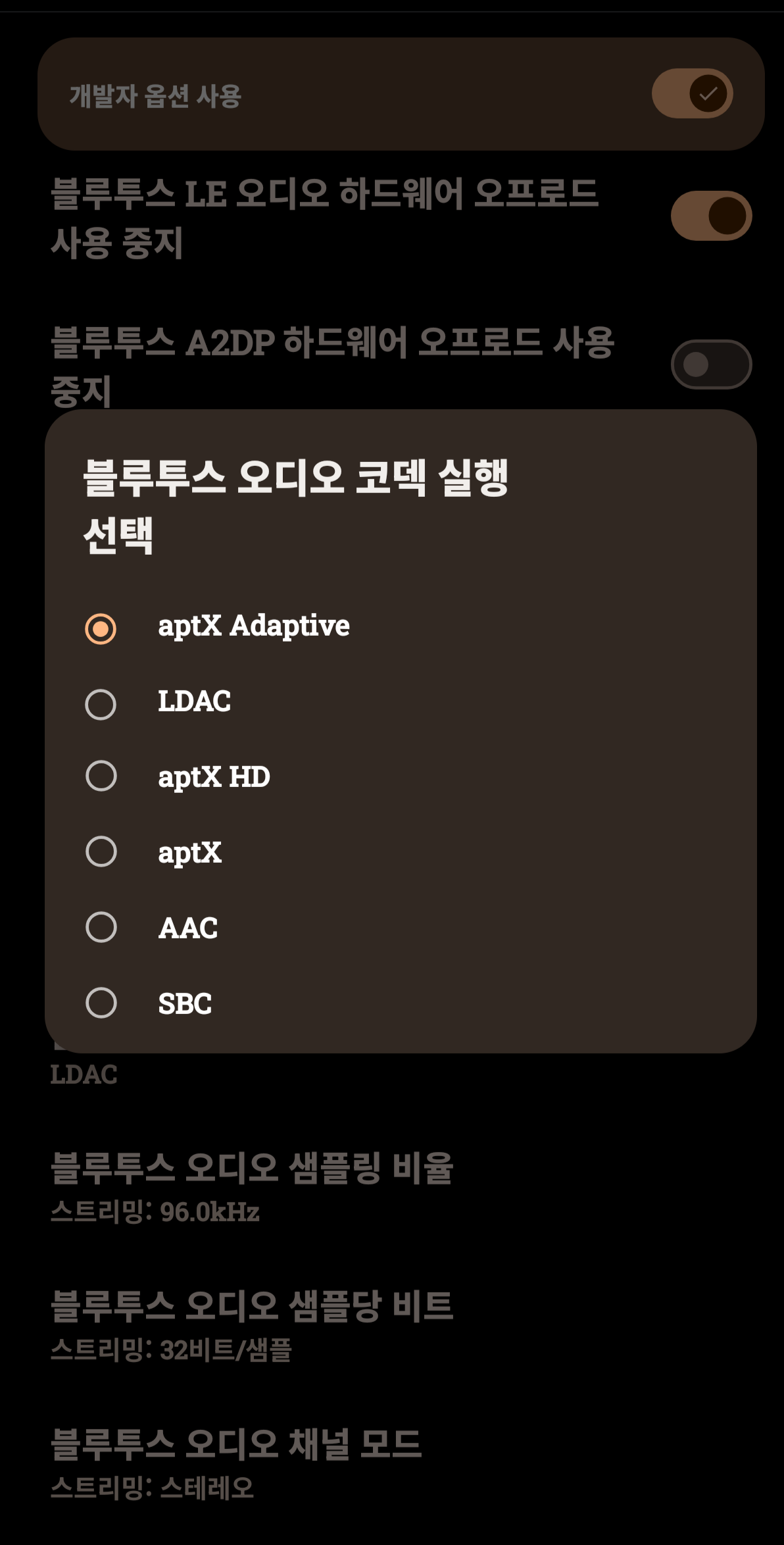

Δ 블루투스 5.4 출력 : 퀄컴 QCC3095, 24Bit 96KHz , LDAC, AAC, SBC, Apt X Adaptive, aptX Lossless
240 MHz 오디오 DSP인 MXIC MX25U3232F와 32MB SPI NOR 플래시 메모리가 내장되어 있다.

Δ 동축 HIFI 밸런스드 출력 24bit 192KHz

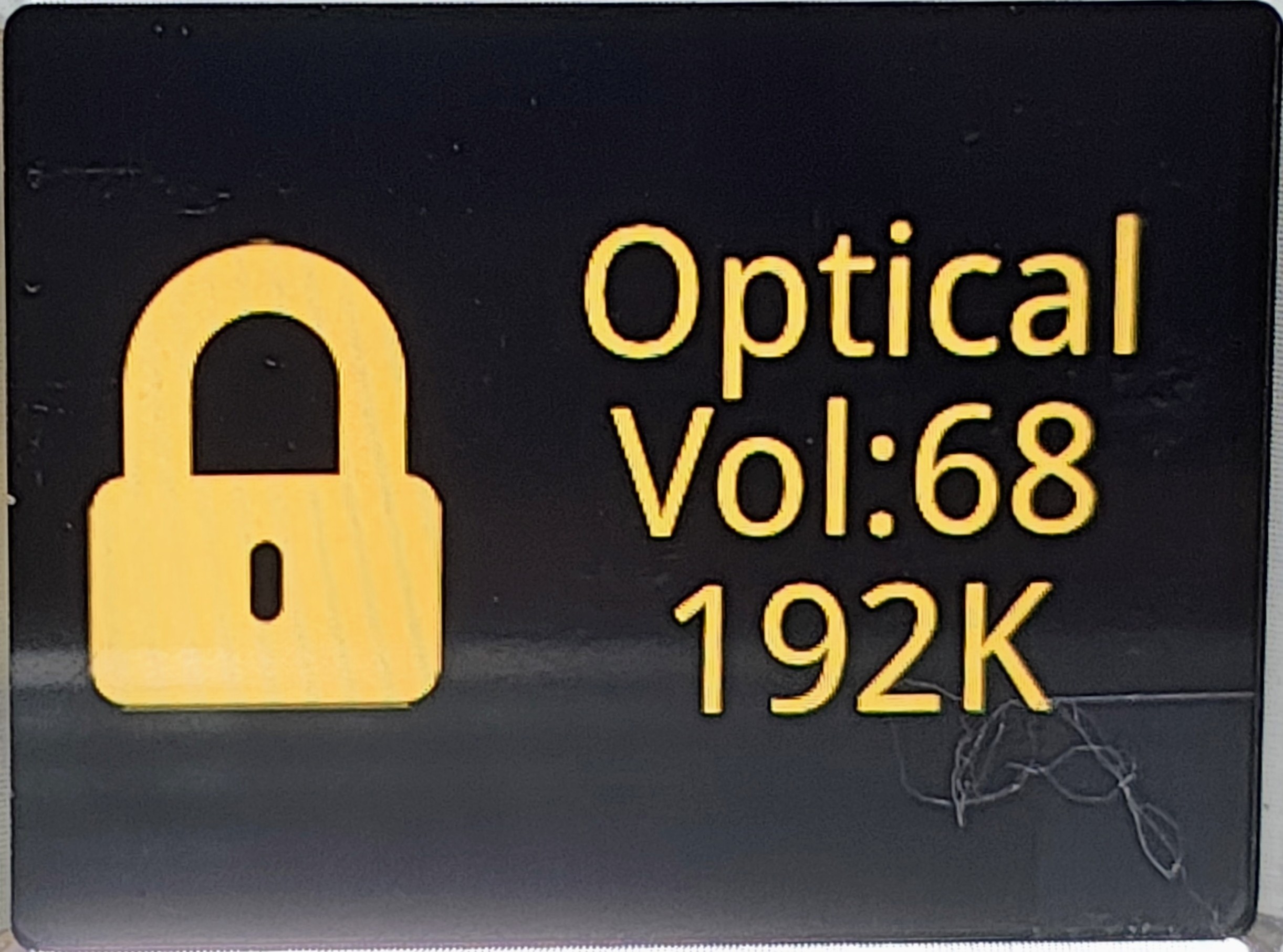

Δ 광 SPDIF 입력 24bit 192KHz

Δ USB 메모리 지원 : FAT32포맷(권장), EXFAT포맷

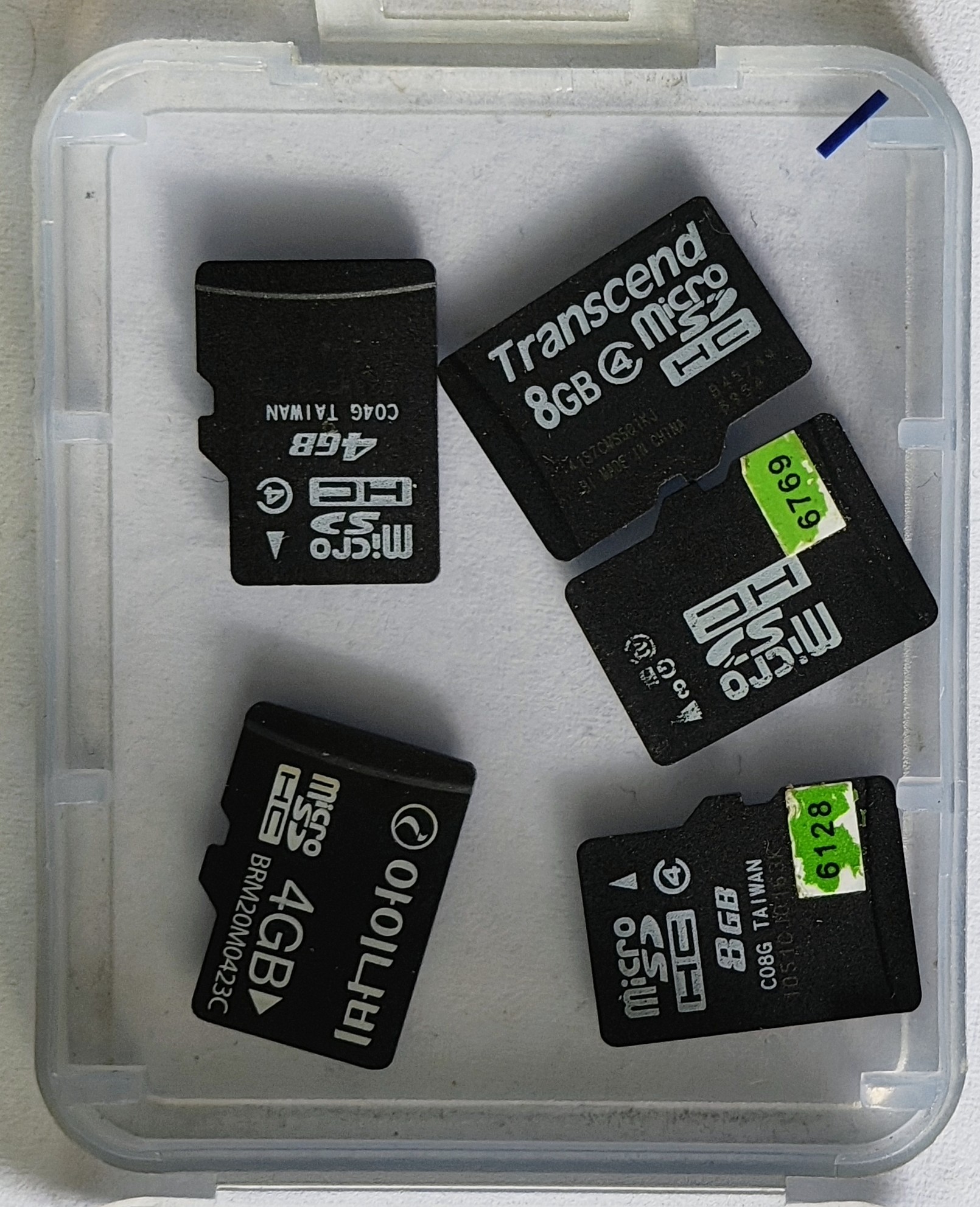

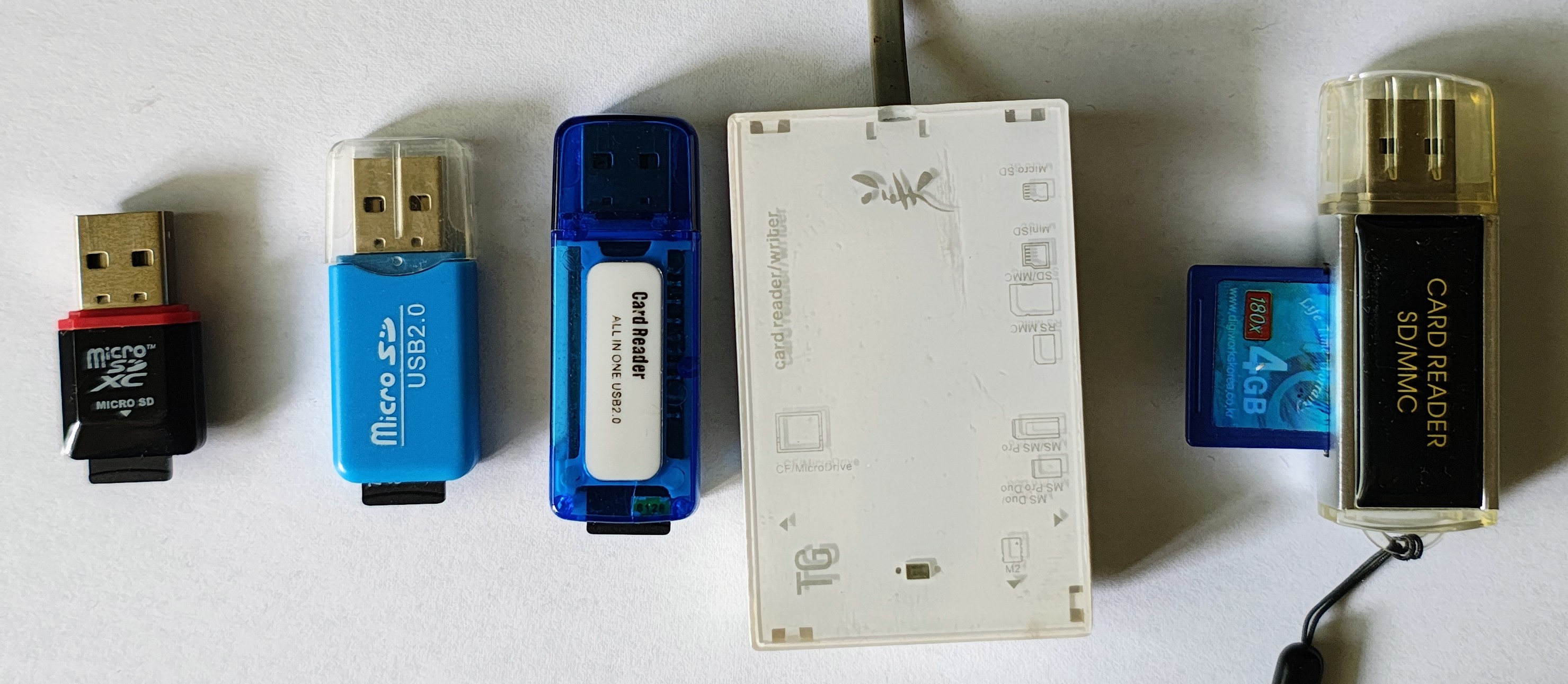

Δ U-DISK : SD카드, 외장형 USB( 별도전원 필요)

Δ 다국어 폰트 지원 (영어, 한국어, 일어, 중국어, 러시아) 메뉴는 중국어 영어만 지원한다.

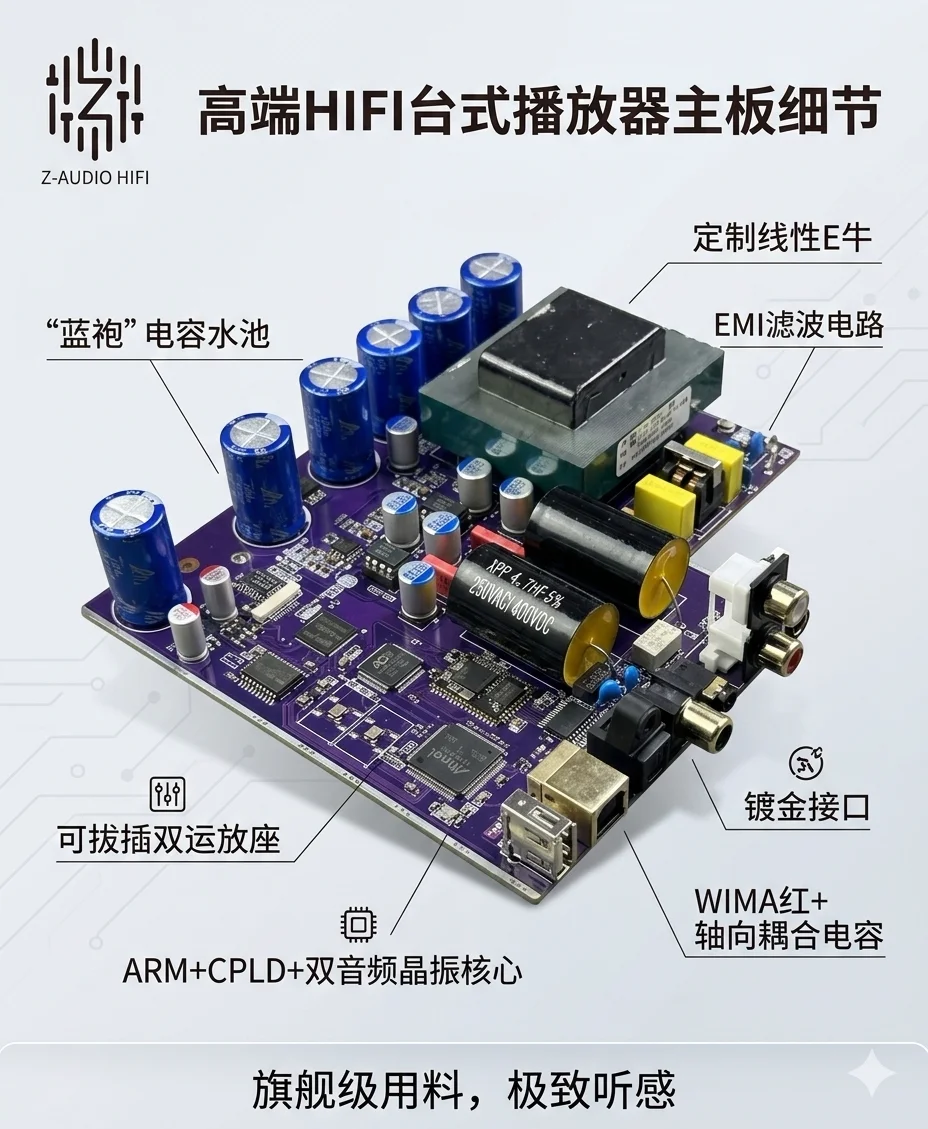

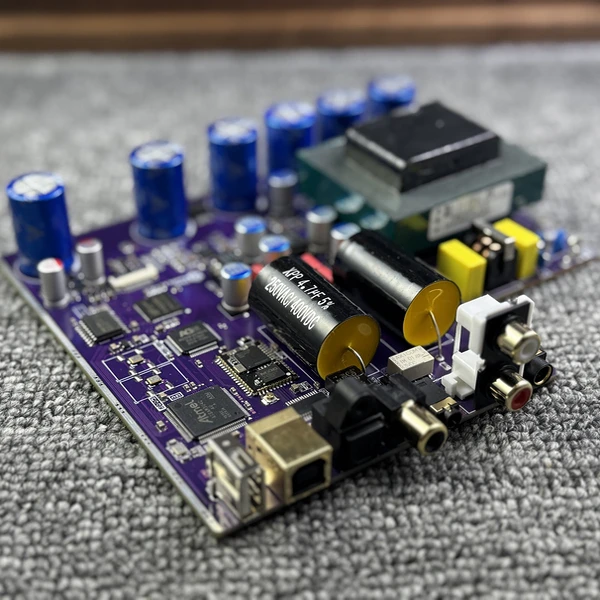

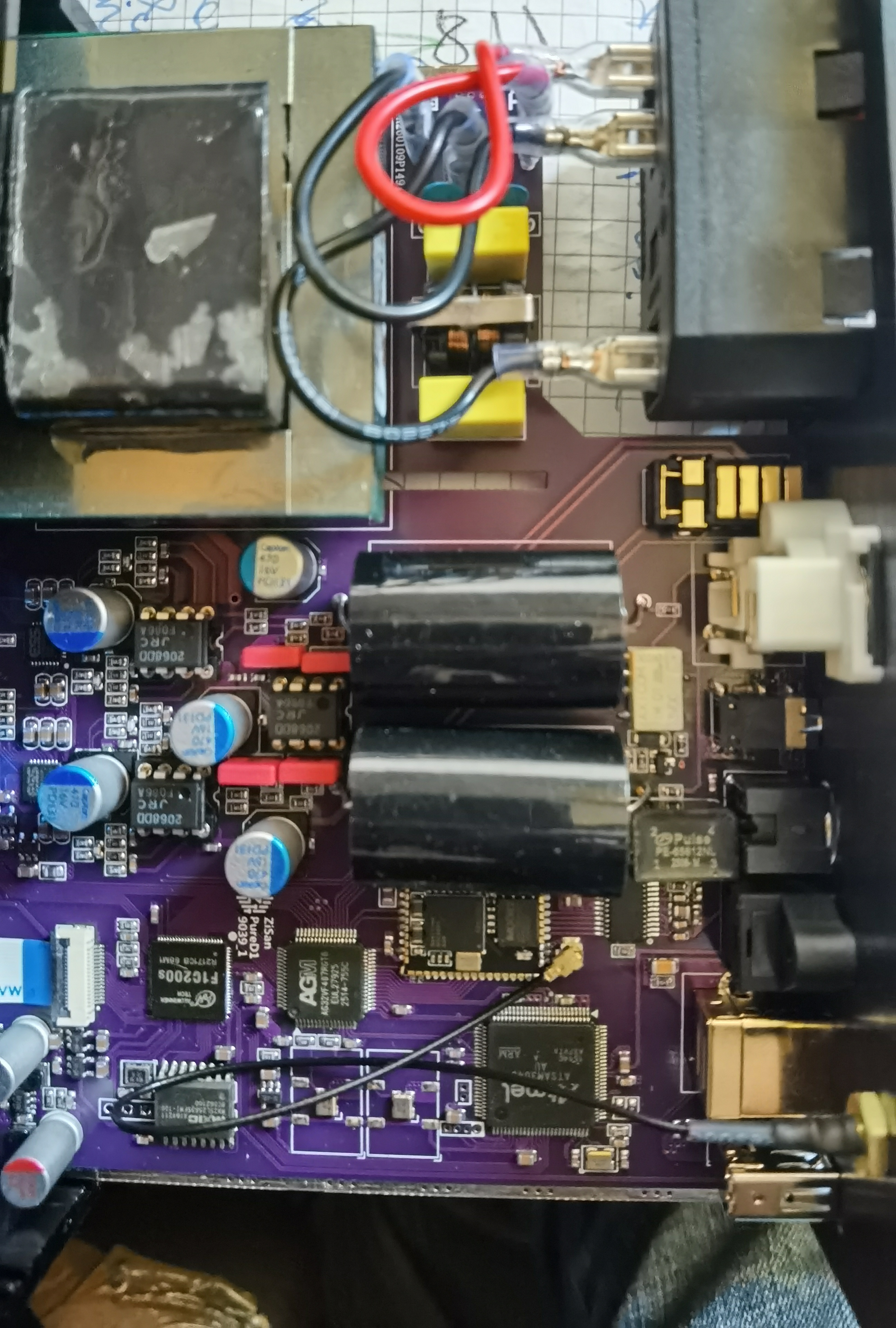

Δ 구성 요소: 맞춤형 선형 변압기("E牛"), EMI 필터 회로, WIMA 커플링 커패시터, 금도금 인터페이스 탑재.

Δ 핵심 칩: ARM + CPLD + 듀얼 오디오 크리스털 오실레이터 구조를 기반으로 설계.

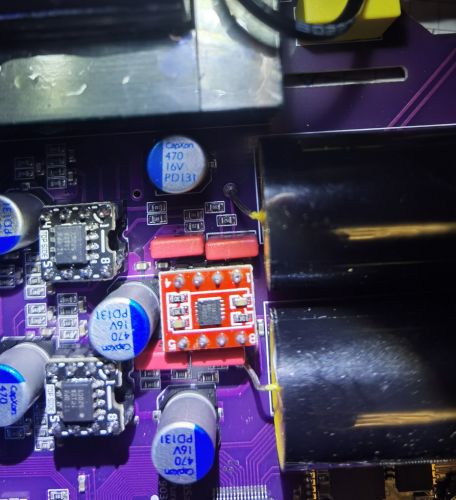

Δ 교체 가능한 OP AMP 3개 : I/V JRC 2068DD 2개 + LF JRC 2068DD 1개 (총 3개)

하단의 두 개의 JRC2068 연산 증폭기는

ES9039 DAC에서 출력되는 차동 신호에 대해 I/V 변환 및 저역 통과 필터링을 수행하여

고주파 노이즈를 제거하고 순수한 오디오 신호를 복원한 후, 다음 단계의 연산 증폭기로 보내 버퍼 증폭을 진행한다.

상단의 JRC2068 연산 증폭기는

헤드폰 증폭기와 RCA 출력을 구동한다.

이 제품에서는 RCA 출력만을 의미한다.

이 세 개의 연산 증폭기는 하이파이 디코딩 장비의 고전적인 설계 구조인
"DAC 필터링 × 2 + 출력 드라이버 × 1"로 역할을 분담하여
디코딩된 신호의 순도와 헤드폰 및 외부 장치 구동 능력을 모두 보장한다.

JRC 2068DD 사운드 특성

저음 (Bass / Lows)
단단하고 묵직한 타격감보다는 풍성하고 부드러운 저음을 제공한다.
극도로 낮은 서브 베이스 영역(Sub-bass)에서도 찌그러짐 없이 자연스럽게 재생되며,
과장되지 않고 편안한 저음역대를 형성한다.

중음 (Midrange / Mids)
JRC 2068DD의 가장 큰 매력 포인트로, 매우 자연스럽고 질감 있는 중음을 자랑한다.
보컬과 악기의 메인 멜로디가 귀에 편안하게 안착되며,
어쿠스틱 악기나 사람의 목소리를 따뜻하고 두툼하게 표현해 준다.

고음 (Treble / Highs)
부드럽고 맑은 고음으로, 장시간 음악을 들어도 귀가 피로하지 않는다.
일부 OP 앰프에서 나타나는 쏘거나 날카로운 치찰음(Sibilance)이 억제되어 있어,
해상력을 잃지 않으면서도 매끄러운 고음을 들려준다

==========================================================================================

오디오 및 음향기기에서 언급하는 I/V, LF는 각각 다른 기술적 의미를 가진다.

1. I/V (전류-전압 변환기, Current-to-Voltage Converter)

정의: DAC(디지털-아날로그 변환기) 칩에서 출력되는 미세한 전류 신호(I)를 전압 신호(V)로 변환하는 회로.

역할: 디지털 오디오 데이터가 아날로그 파형으로 바뀔 때 초기 신호는 전압이 아닌 전류 형태로 출력된다. 이를 스피커나 헤드폰이 인식할 수 있는 전압 레벨로 증폭 및 변환하는 핵심적인 첫 단계이다.

중요성: 변환 과정에서 원본 신호에 불필요한 고주파 노이즈가 섞일 수 있어, I/V 변환 후에는 저역 통과 필터(Low Pass Filter)를 거쳐 노이즈를 제거한다.

2. LF (Low Frequency, 저주파 대역)

정의: 오디오 주파수 스펙트럼 중 저음역대(보통 20Hz~250Hz)를 뜻한다.

역할: 베이스 기타, 킥 드럼, 첼로 등 묵직하고 웅장한 소리를 담당한다.

응용:

스피커/앰프: 다중 드라이버 스피커(우퍼)에서 저음을 담당하는 부분을 'LF'로 표기하며,

스피커 케이블 연결 시 LF 단자는 저음 재생 유닛과 직결된다.

이퀄라이저(EQ): 저음을 조절(Cut/Boost)하는 주파수 노브를 LF로 표시한다.

3. VLF (Very Low Frequency, 초저주파 대역)

간혹 오디오의 주파수 응답이나 서브우퍼 영역에서 VLF라는 용어를 사용하기도 하는데,

이는 20Hz 이하의 극저음이나 진동 대역을 의미한다.

(무선 통신에서는 3~30kHz 대역을 뜻함)

==========================================================================================

=> JRC 2068DD는 일반적으로 8핀 딥(DIP-8) 타입이다.

구매 시 동일한 패키지를 선택해야 PCB에 장착할 수 있다.

저잡음 오디오 프리앰프 및 서보 회로에 널리 사용되는 듀얼 연산 증폭기(Op-Amp)이다

주의사항: 오피앰프를 교체할 때는 회로의 전압 범위(정상 작동 전압)를 반드시 확인해야 한다.

정품과 가짜 복제 제품이 있으니 사용자 평이 많은 제품과 평이 좋은 제품 중에서 선택해야 실패하지 않는다.

평점이 낮은 사용자의 합리적인 의견을 참조하면 된다.

현재 상태에 만족한다면 굳이 OP-AMP를 교체 할 필요는 없다.

OP-AMP를 교체 했다고 모두가 드라마틱한 사운드의 업그래이드를 경험 할 수 있는 건은 아니다.

OP-AMP의 교체가 사운드에 변화를 가져다 주는 것을 느낄 수도 있지만, 그렇지 않은 경우도 많다.

OP-AMP를 교체 했다고 사운드가 드라마틱하게 달라질꺼라고 너무 기대 해서는 안된다.

🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆

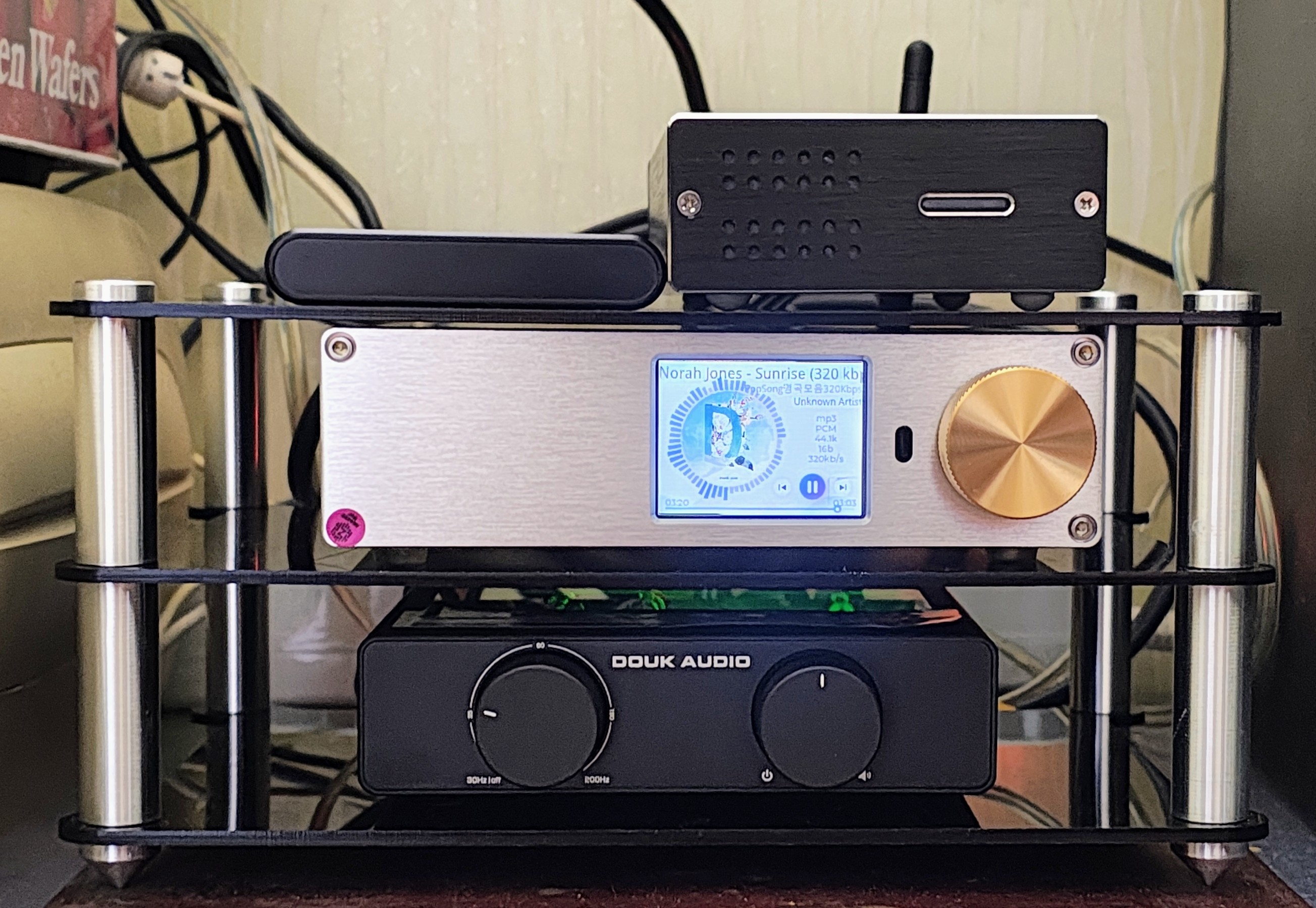

Zishan PD1 (DAC)+ Douk Audio A5(앰프) +SUB우퍼 조합에서

OP-AMP 사용

https://december.tistory.com/429037

Zishan PD1+Douk Audio A5+SUB우퍼 조합에서 OP-AMP

Zishan PD1 (DAC)+ Douk Audio A5(앰프) +SUB우퍼 조합에서 OP-AMP 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆

december.tistory.com

🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆

지산 PD1(DAC)과 Douk Audio A5 앰프 조합에 어울리는 OP-AMP 조합

🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵

🏆 내 취향은 클래식, 재즈, 여성 보컬이며 정교한 입체감과 맑고 투명함을 원한다

지산 PD1(DAC) - OPA2891 OP-AMP 3EA

Douk Audio A5 - OPA1656 2EA

👉무대가 확 넓어지며 하이파이 오디오 특유의 쾌감을 극대화해 준다.

OPA2891과 OPA1656이 만나면 그야말로 ‘해상력의 끝판왕’이 된다.
클래식 대편성이나 재즈 연주곡을 들을 때 악기 분리도가 경이로운 수준까지 올라가지만,
가요나 팝을 들을 때는 소리가 살짝 건조하거나 얇게 느껴질 수 있다.

🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵 🎵

🏆 내 취향은 가요, 팝, 락이며 보컬이 진하고 저음이 묵직했으면 좋겠다

지산 PD1(DAC) - OPA2891 OP-AMP 3EA

Douk Audio A5 - OPA1612 (듀얼 변환 제품) 2EA

👉 중역의 질감과 타격감이 살아나 스피커 듣는 맛이 가장 좋다.

OPA2891의 차갑고 정밀한 신호에 OPA1612의 낙낙한 힘과 무게감을 더해준다.
스피커로 들을 때 보컬의 목소리가 알차고 베이스가 묵직해져 가장 올라운더로 추천하는 조합이다.

🏆 내 취향은 클래식, 재즈, 여성 보컬이며 정교한 입체감과 맑고 투명함을 원한다

지산 PD1(DAC) - OPA2891 OP-AMP 3EA

Douk Audio A5 - LME49860 2EA

👉 이 라인업 중 가장 고전압을 지원하며, 무대가 확 넓어지며 하이파이 오디오 특유의 쾌감을 극대화해 준다.
음의 강약 조절(다이내믹스) 표현과 헤드룸(소리의 여유 공간)이 가장 뛰어나다.
중고역대가 아주 시원하고 맑게 개방된다.
OPA2891이 밀어주는 정밀한 소리를 왜곡 없이 아날로그적으로 매끄럽게 다듬어 스피커로 뿜어내 준다.

🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆

지산 PD1 (DAC) - OPA1612 (또는 OPA2107) 3EA

고음의 디테일과 해상력을 극한으로 끌어올려 소리를 맑게 만듦

Douk Audio A5 (앰프) - LM4562 / LME49720 / LME49860 (또는 MUSES 01) 2EA

음색을 투명하고 시원하게 뻗어주며 배경을 정숙하게 정리

🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆 🏆

서브우퍼 사용 시 추천 조합=================================

질감&올라운더
지산 PD1 (DAC) - MUSES 02 (MUSE 8820) 3EA

Douk Audio A5 (앰프) - LM4562 / LME49720 / LME49860 2EA
=> DAC에서 고급스러운 보컬과 잔향을 만들고,

앰프에서 이를 깨끗하고 힘 있게 밀어주는 가장 정석적이고 실패 없는 하이파이 조합이다.

단단한 저음 & 팝 / 락
지산 PD1 (DAC) - OPA2604 3EA

Douk Audio A5 (앰프) - MUSES 8820 (MUSE 02) 2EA
=> 전체적으로 소리가 따뜻해지고 저역의 펀치감과 풍성함이 살아난다.
다소 쏘는 고음이 피로하게 느끼던 사람들에게 편안한 아날로그 사운드를 제공한다.

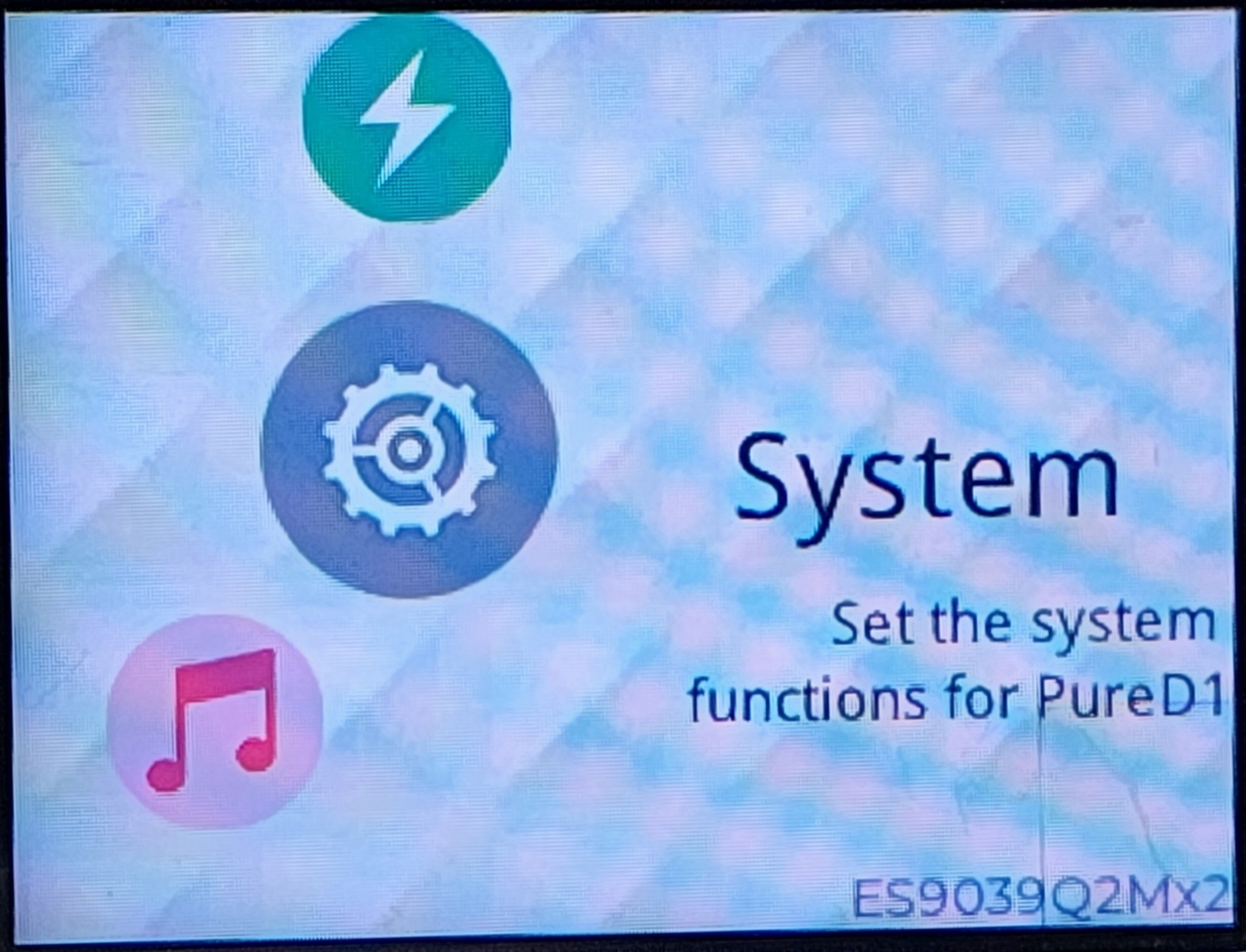

1. 노브를 사용한 기본 조작방법

전면 패널의 금색 회전식 노브를 사용하여

메뉴를 탐색하고,

옵션을 선택하고,

볼륨을 조절한다.

노브를 눌러 선택 사항을 실행한다.

대부분의 기능은 패널의 회전식 노브로 조작할 수 있다.

노브를 돌리면 볼륨이 조절되고,

누르면 일시 정지 및 트랙 건너뛰기,

두 번 클릭하면 메인 메뉴로 진입,

길게 누르면 전원이 꺼진다.

조금만 적응하면 쉽게 조작할 수 있다.

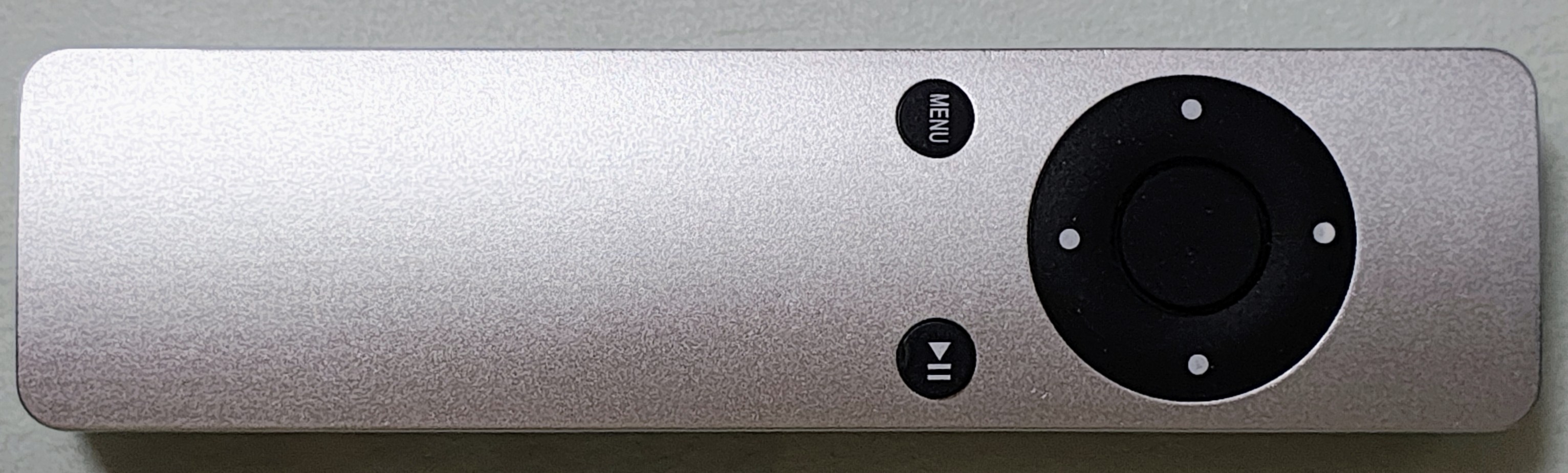

어차피 리모컨 사용하면 편하게 조작할 수 있다.

2. USB 저장 장치 재생 ( U Disk )

1) 후면의 'USB' 입력 포트에 USB 플래시 드라이브 또는 외장형 usb디스크를 연결한다.

=> 기본적으로 exFAT 과 FAT32를 지원한다.

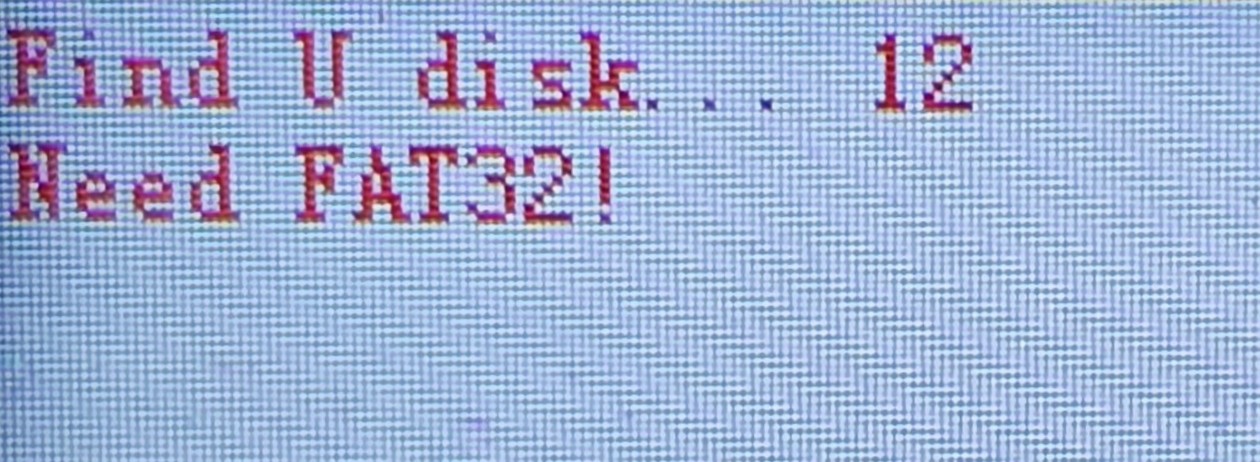

=> 지산 PD1 U-DISK는 FAT32를 강력하게 권장한다.

사용자 입장에서 EXFAT포맷이 편하긴 한데, 기기입장에서는 FAT32가 더 효율적이다.

=> FAT32 포맷은 4G이상의 대용량 파일들 카피가 불가능하다.

4G 이하로 테이타를 나눠서 카피해야 하는 불편함이 있다.

TeraCopy 유틸리티를 사용하면 FAT32에서 4GB이상의 대용량 파일들을 copy할수 있다.

단 파일 하나의 크기가 4Gb를 넘으면 안된다.

FAT32포맷 프로그램 GUIFOMAT.exe

https://december.tistory.com/1513

FAT32포맷 프로그램

FAT32포맷 프로그램 FAT32포맷 프로그램 최신 프로그램 다운로드 (설치) https://guiformat.io/download/ Download - GUIFormatImportant Note This tool is not related to the older guiformat application - it is a modern, independently develo

december.tistory.com

guiformat.exe

0.07MB

TeraCopy 유틸리티를 사용하면 FAT32에서 4GB이상의 대용량 파일들을 copy할수 있다.

단 파일 하나의 크기가 4Gb를 넘으면 안된다.

https://december.tistory.com/1388

TeraCopy

TeraCopyFAT32에서 4Gb이상의 대용량 파일들을 copy하는 유틸리티 탐색기에서 4GB 이상의 파일들을 복사 할때 붙여 넣기 하면 탐색기에서 아래 창이 뜬다.일반적으로 TeraCopy 선택하면 용량 상관없이 Cop

december.tistory.com

teracopy.exe

11.83MB

Zishan(지산) PD1은 리눅스나 안드로이드 OS가 아닌 자체 RTOS(실시간 운영체제) 기반의 가성비 DIY 플레이어이다.

출시 되는 모든 기기의 인터페이스가 거의 비슷하다.

파일 시스템에 따른 기기 부담과 안정성 차이가 매우 극명하게 나타난다.

Zishan PD1은 FAT32 포맷을 사용할 때 기기가 가장 안정적으로 작동한다.

Zishan PD1에서 FAT32와 exFAT 두 포맷의 실제 성능 차이

Zishan 고유의 하드웨어 특성상 exFAT를 사용할 때 체감되는 부담이 일반 안드로이드 DAP보다 훨씬 크다.

ㄱ. CPU 및 시스템 버벅임 (FAT32 판정승)

FAT32: 지산의 가벼운 자체 OS 구조에 가장 최적화되어 있다.

폴더를 탐색하거나 곡을 넘길 때 UI 반응 속도가 밀리지 않고 부드럽게 작동한다.

exFAT: exFAT 드라이버를 구동하기 위해 지산PD1의 마이크로컨트롤러(CPU) 연산량이 급증한다.

곡을 바꿀 때 순간적으로 미세한 딜레이(레이턴시)가 생기거나,

앨범 아트를 읽어올 때 반응이 무거워질 수 있다.

ㄴ. 데이터 인덱싱 및 곡 스캔 부담 (FAT32 압승)

FAT32: 전원을 켰을 때 수천 곡의 고음질 음원을 스캔하는 속도가 빠르고 멈춤 현상이 거의 없다.

exFAT: 대용량 고속 SD카드나 외장 SSD를 exFAT로 넣고 곡을 스캔하면,

지산PD1내부 메모리 버퍼 용량의 한계로 인해 스캔 도중 기기가 멈추거나(프리징) 다운되는

고질적인 데이터 병목 현상이 발생할 수 있다.

ㄷ. 파일 왜곡 및 화이트 노이즈 (FAT32 권장)

Zishan 같은 DIY형 RTOS 기기들은 파일 시스템 드라이버가 완벽하지 않은 경우가 많다.

exFAT 포맷에서 초고음질 DSD나 대용량 24bit FLAC을 재생할 때,

순간적인 데이터 전송률을 따라가지 못해 틱틱거리는 팝 노이즈나 재생 끊김이 유발되기도 한다.

FAT32에서는 데이터 흐름이 더 안정적이다

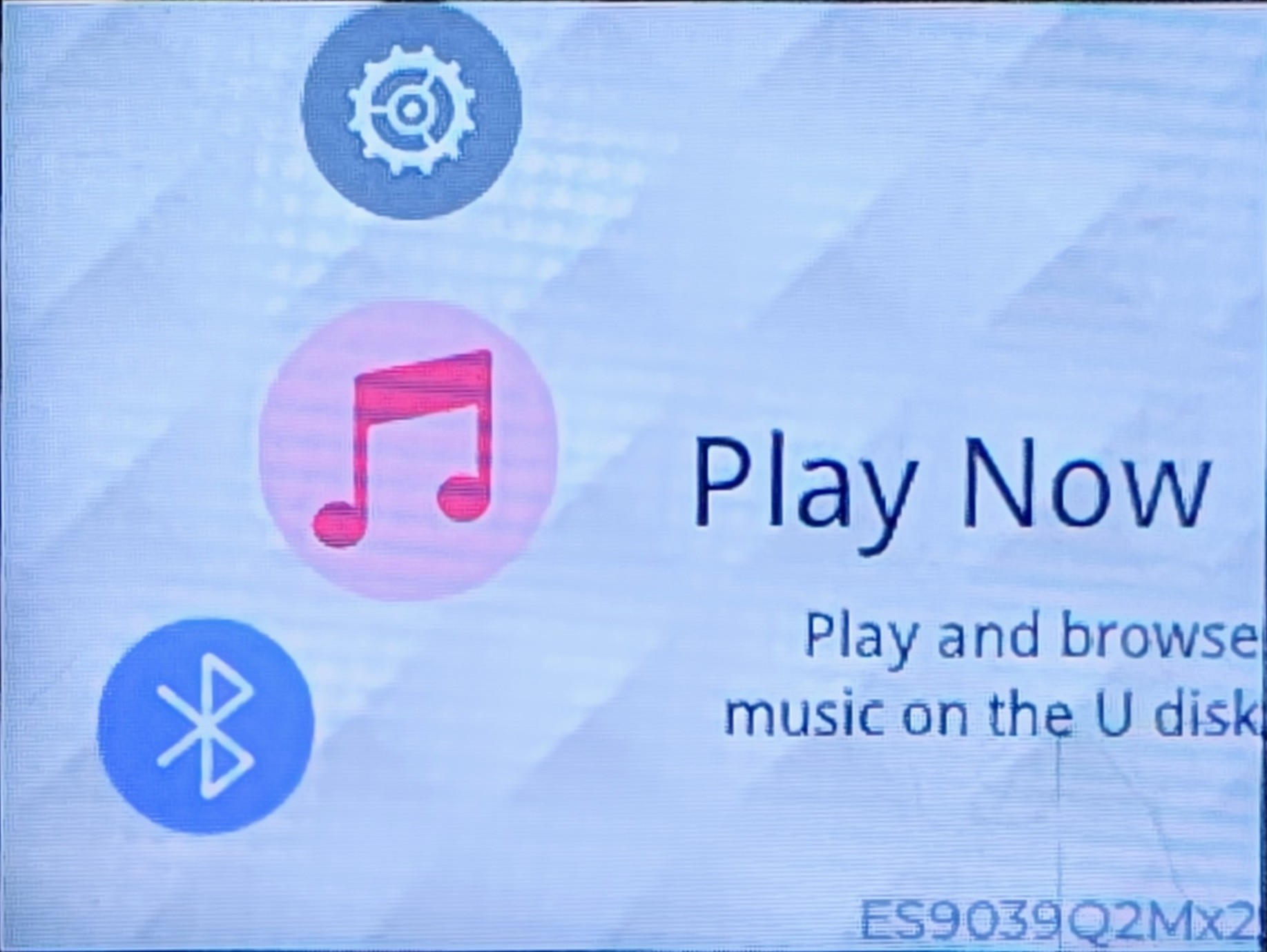

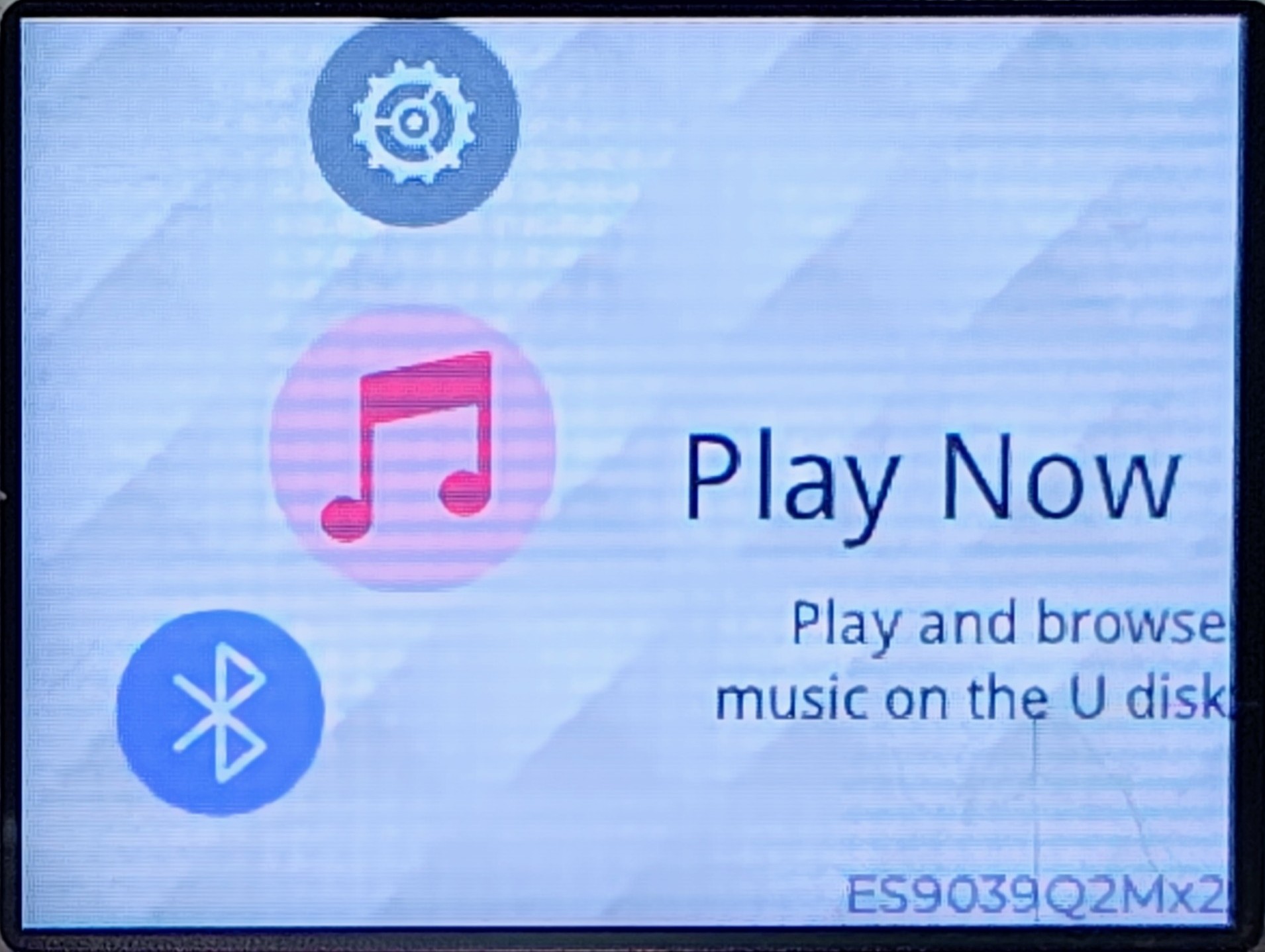

2) 플레이어 메뉴에서 입력 소스로 'Play Now (USB)'를 선택한다.

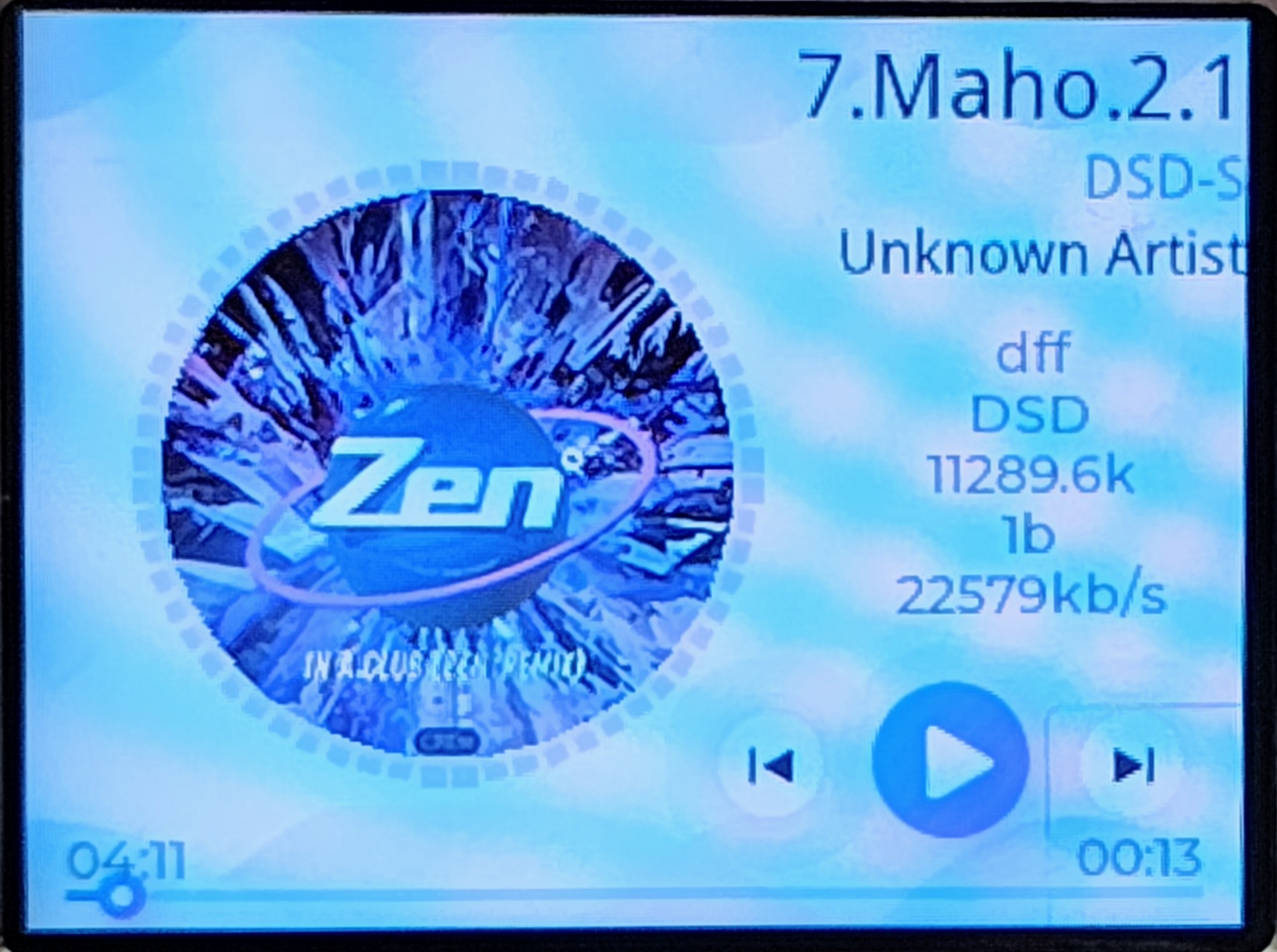

3) 회전식 노브 또는 리모컨을 사용하여 음악 파일을 찾아보고 재생한다.

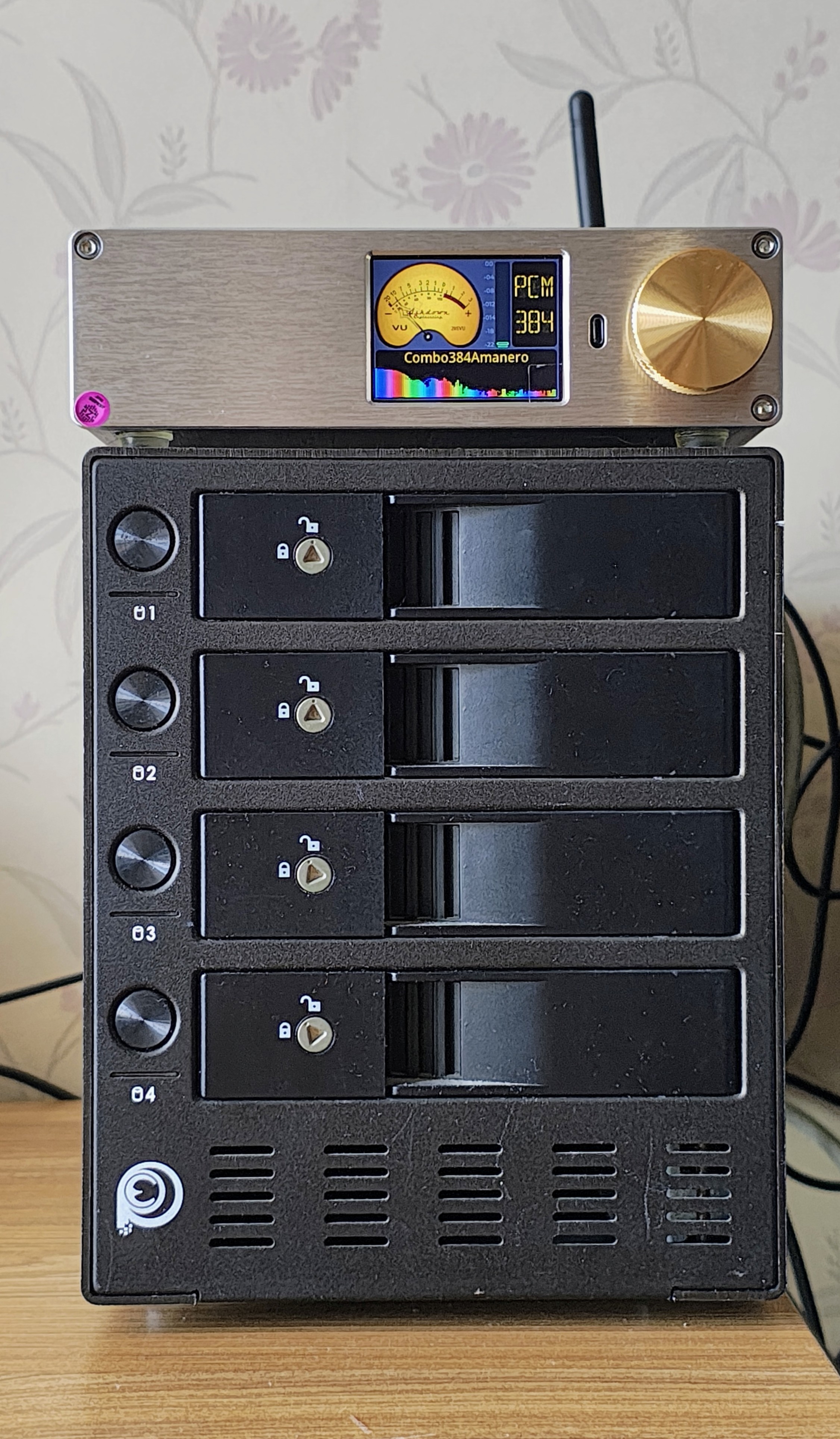

4) 128G SSD. 256G SSD 512G SSD 3가지 용량의 SSD를 테스트했는데 잘 인식한다

=> 용량 관련 문제는 발생 안 함

가지고 있는 SSD 128g ssd, 256g ssd, 512G SSD 모두 다 인식한다.

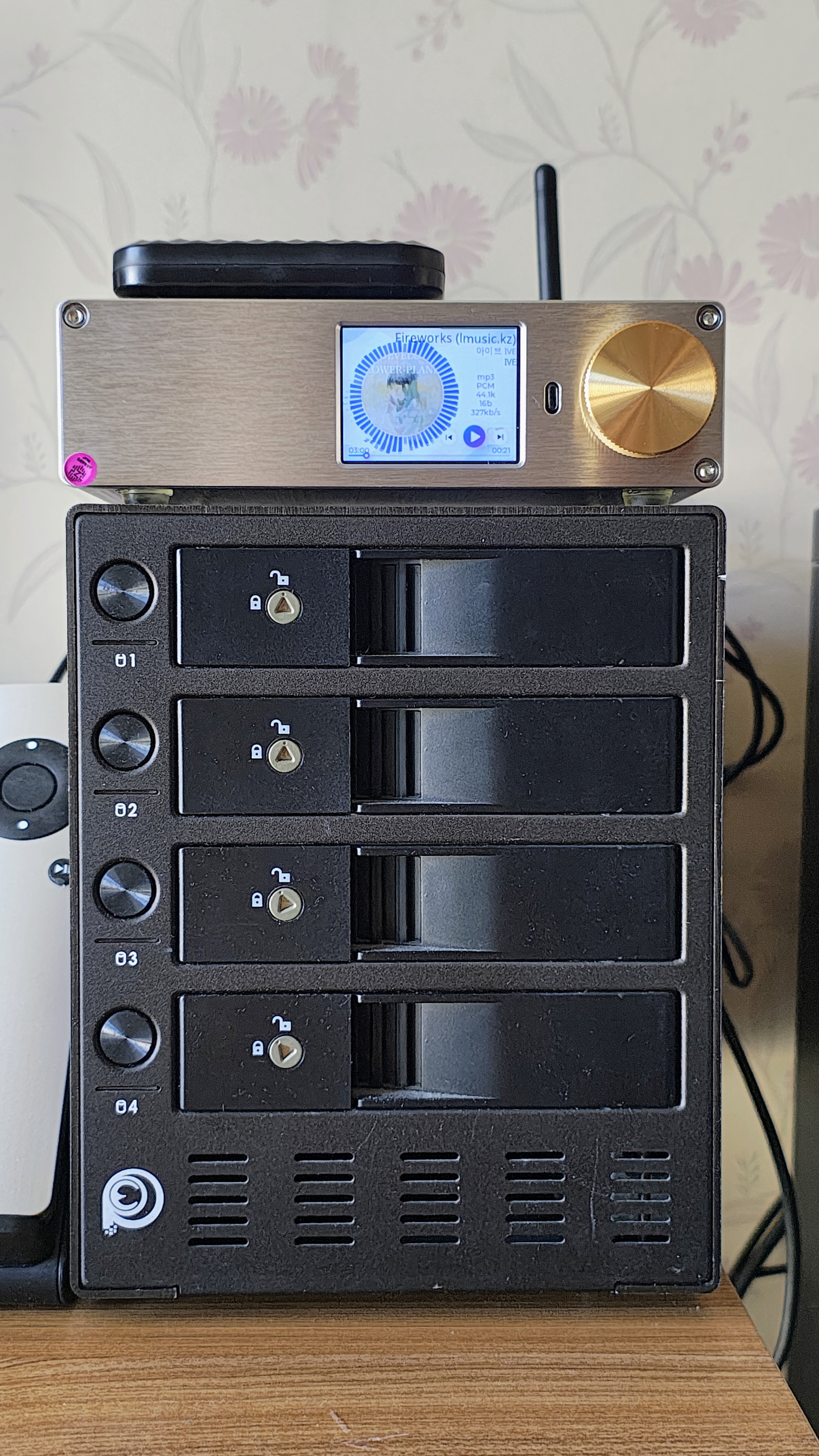

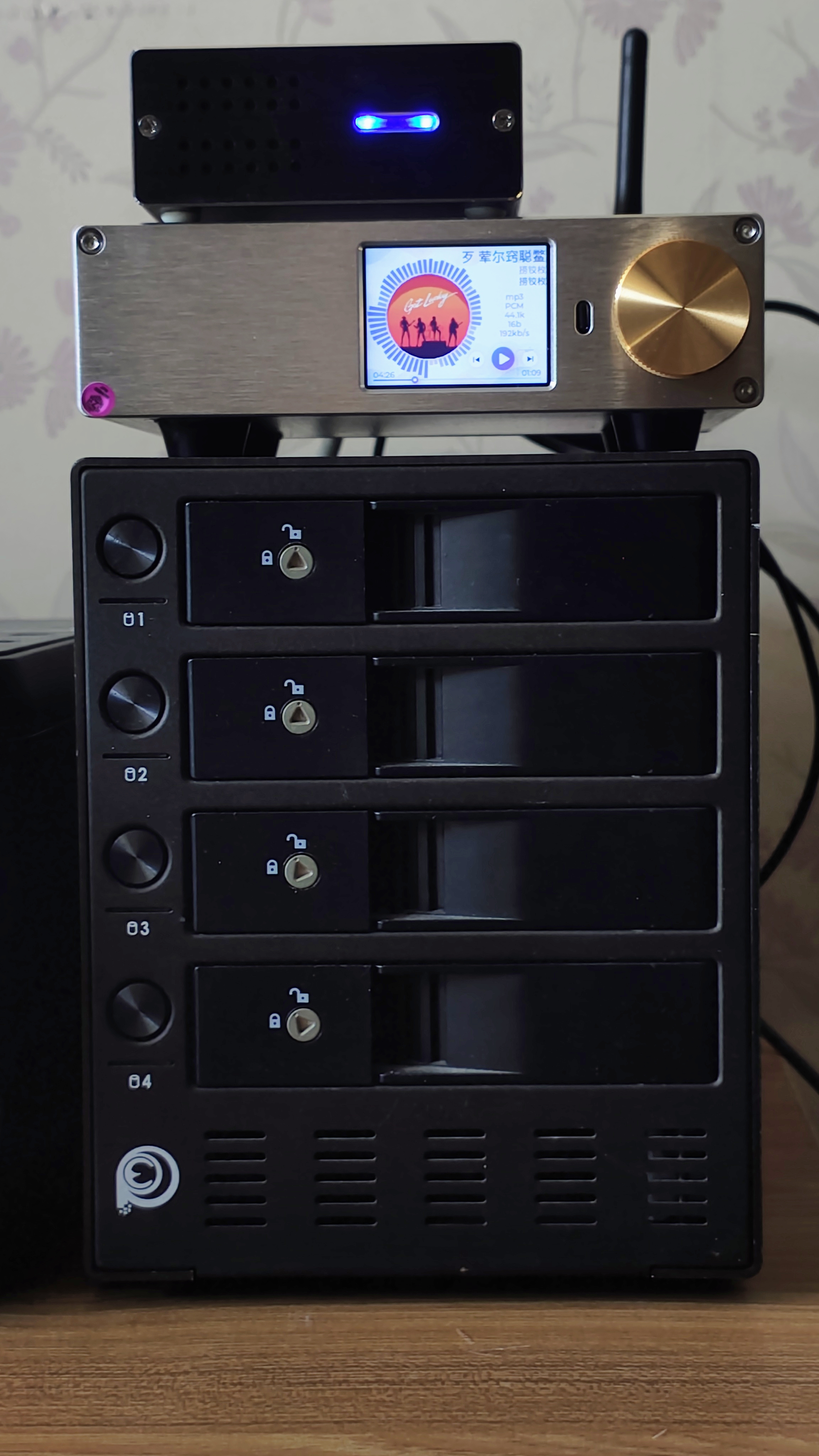

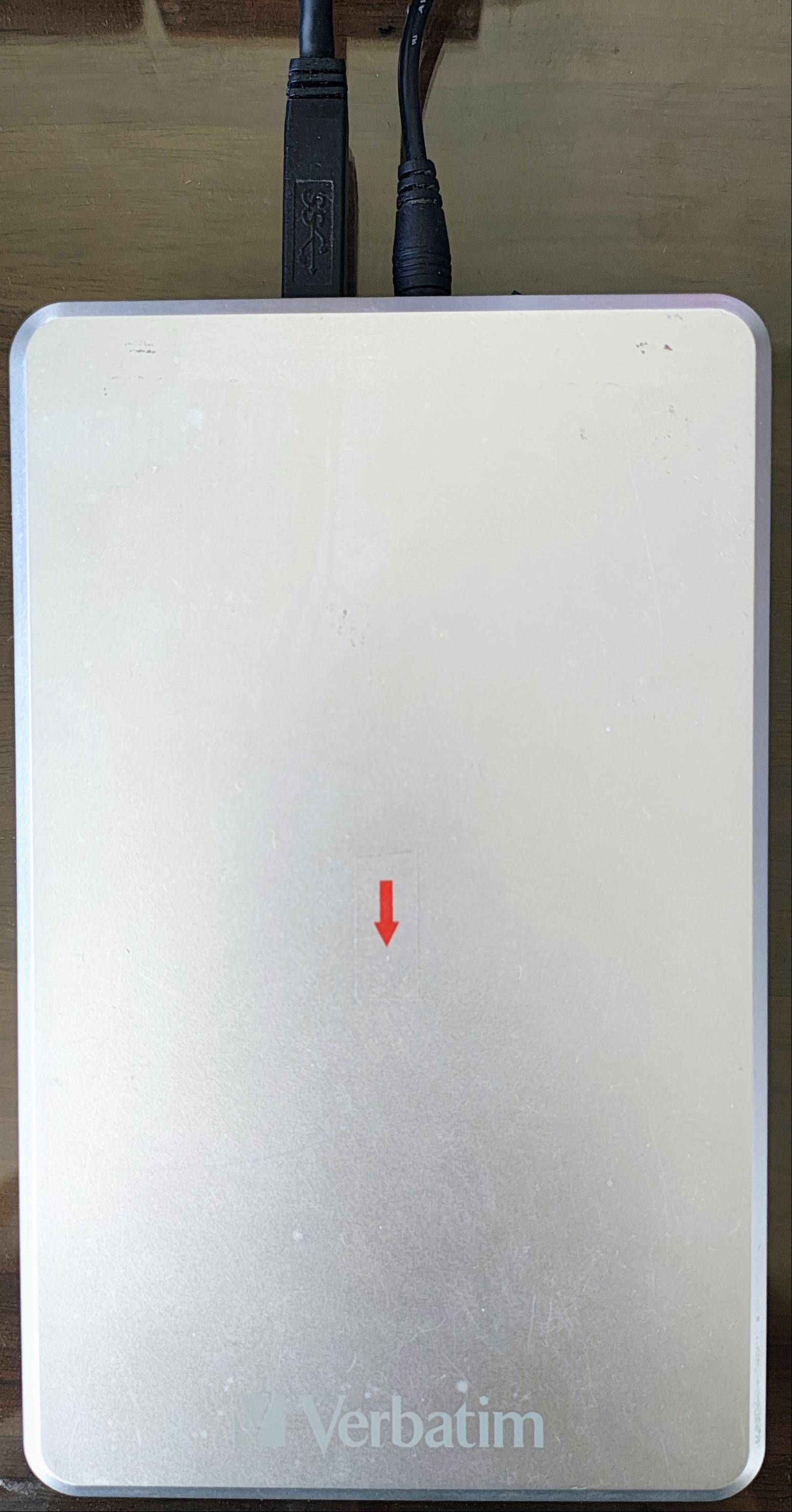

5) 외장형 USB디스크는 원활하게 작동하기 위해서는 기본적으로 외부 전원을 연결해 줘야 한다.

=> USB SSD는 외부 전원 없이 잘 작동하는 제품도 있고 외부 전원이 필요한 제품도 있다.

-> 외부전원없이 사용시에는 언제든 오작동 가능성이 있다는 것을 염두해 둬야 한다.

=> USB HDD는 외부 전원 없이는 작동하지 않는다.

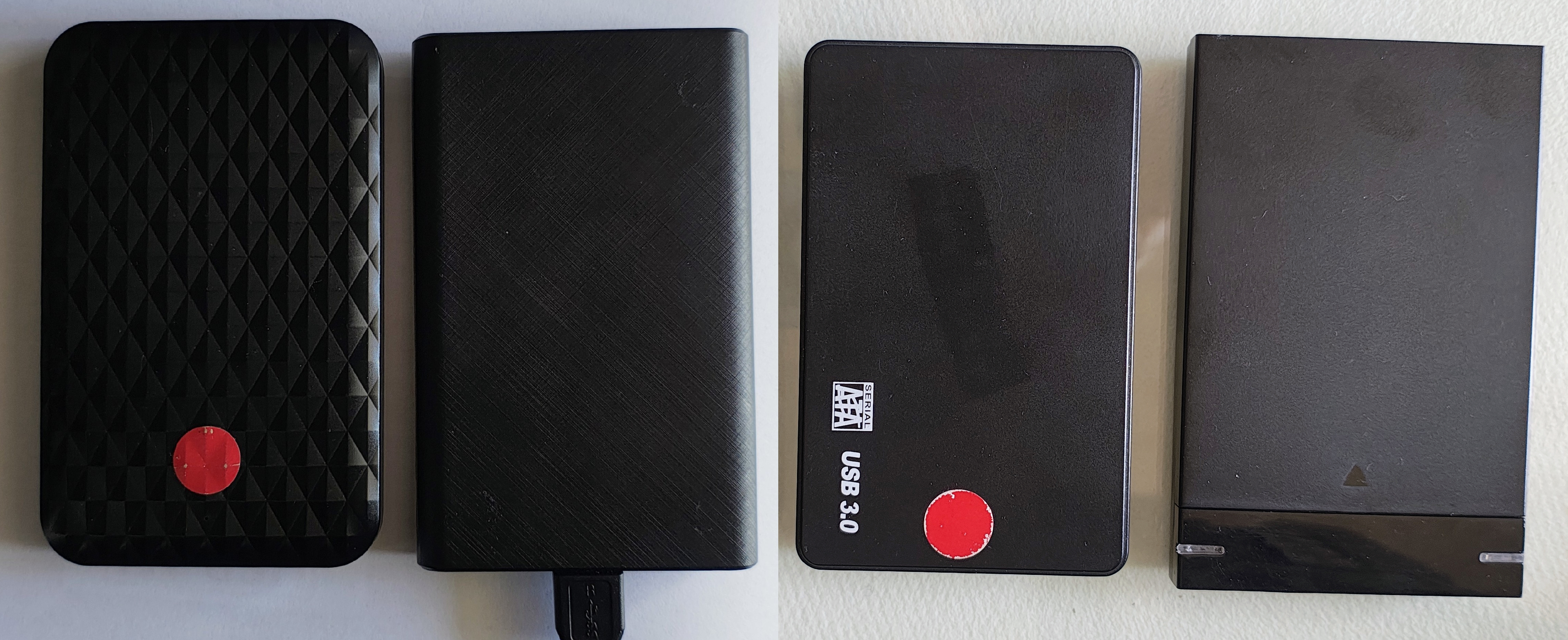

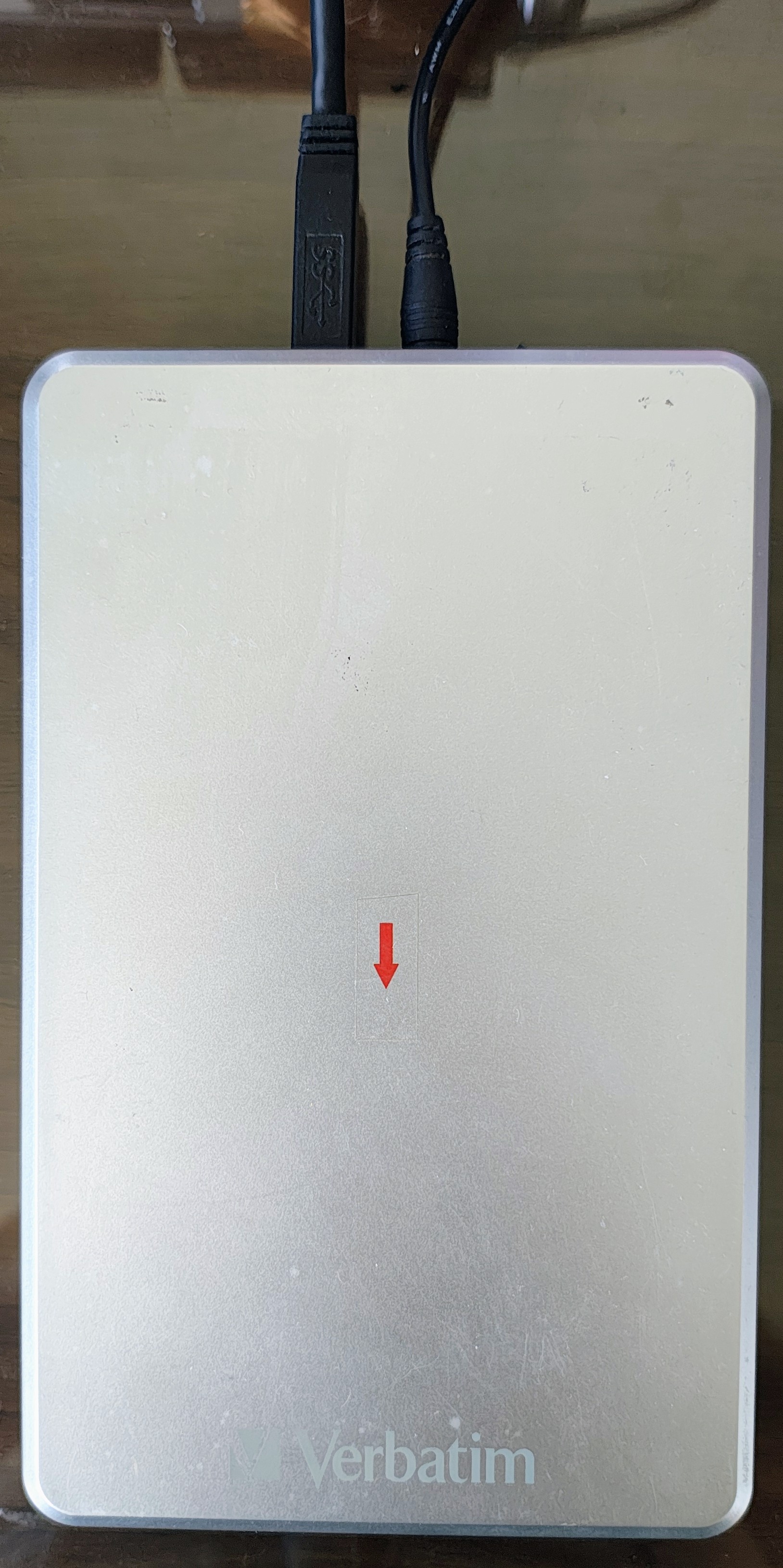

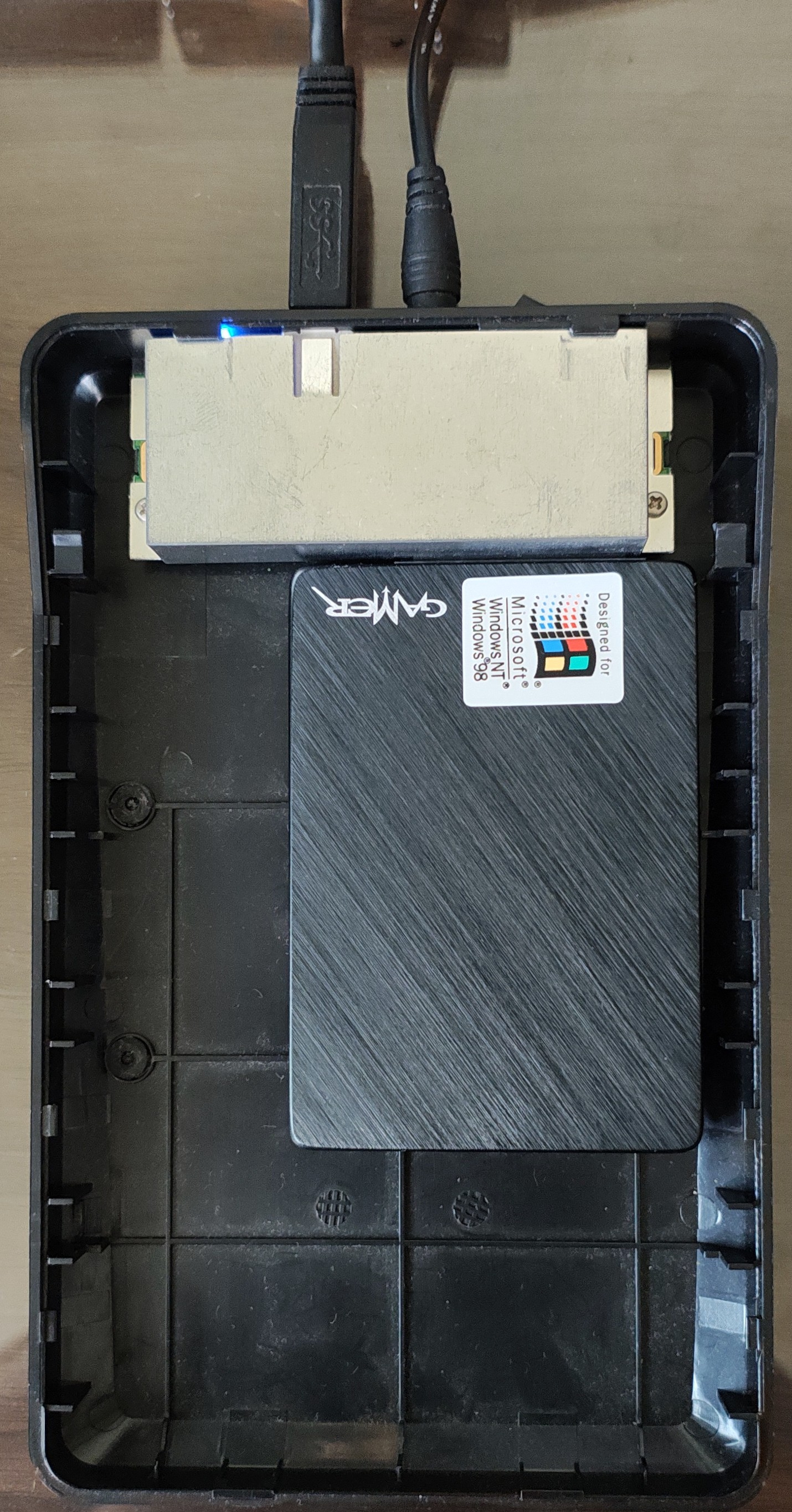

2.5인치 외장형 USB 디스크 사용 시

특정 SSD는 전력 부족 문제로 작동 도중 사운드 사라지는 증상 있음.

갤럭시 GALAX GAMER L SSD (120GB)는 2~3시간 정도 작동하면

소리가 죽었다가 5분 후에 소리가 다시 나오는 증상이 반복해서 나타남

삼성 SSD는 지속적으로 테스트해 보았는데 하루 종일 재생해도 문제가 안 나타남

반면 갤럭시 GALAX GAMER L SSD (120GB)는 2~3시간정도 작동하면 소리가 죽었다가

5분 정도 후에 소리가 다시 나오는 증상이 나타남

특정 SSD의 전력 소모와 관계된 호환성 문제로 보인다.

외부 전원만 연결해 주면 전혀 문제가 없다.

현재는 GALAX GAMER L SSD (120GB) 제품에서 문제가 나타난다.

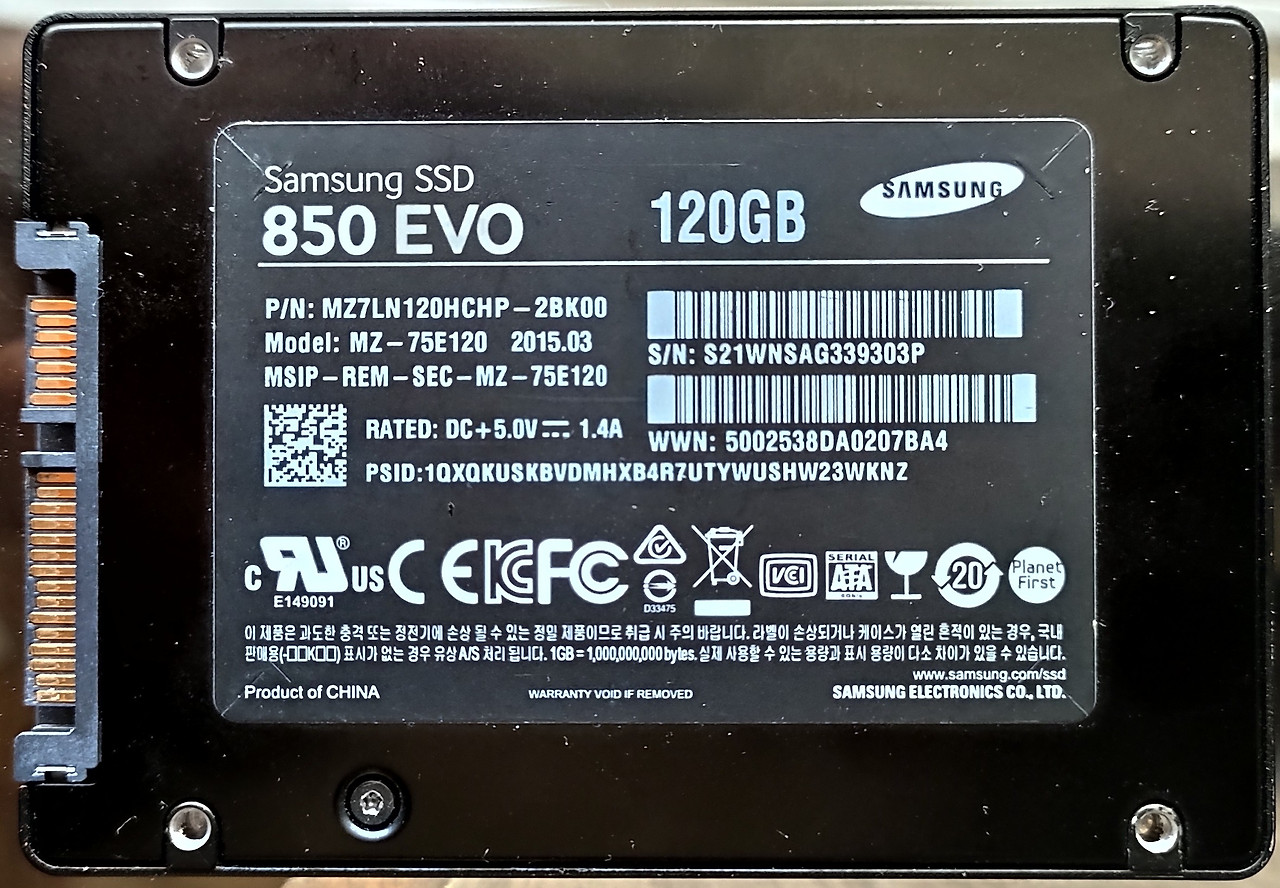

삼성 850 EVO 120GB 제품에서는 전혀 문제없음

삼성 850EVO 120기가 장착 TEST 한 USB 외장형 제품들은 문제가 없는 것으로 보임

2.5인치 외장형 USB만 사용해야 한다면

전력 사용량이 적은 SSD를 사용을 권장한다.(????)

USB 케이블 중 얇은 케이블은 인식이 잘 안 되는 케이블이 있으니

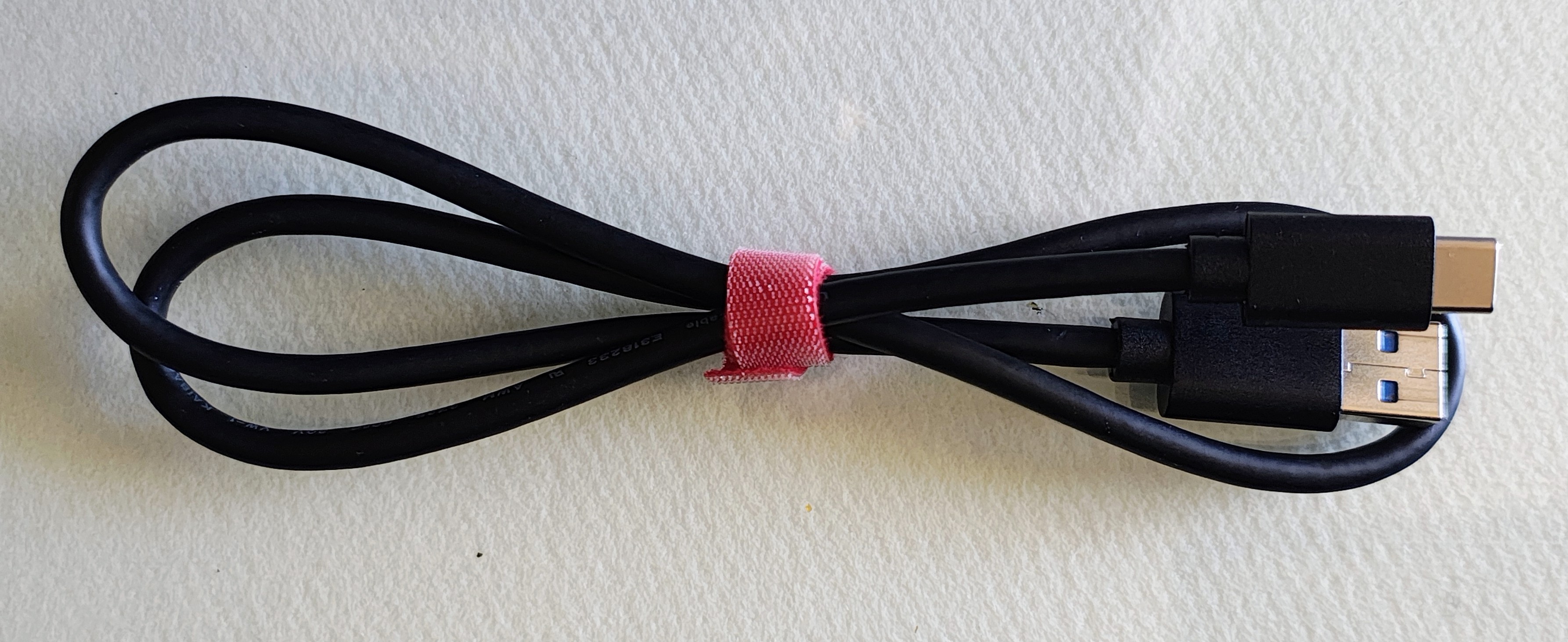

두꺼운 USB-C 케이블사용을 권장한다.

두 가지 타입의 USB 외장형 기기를 사용하기 때문에

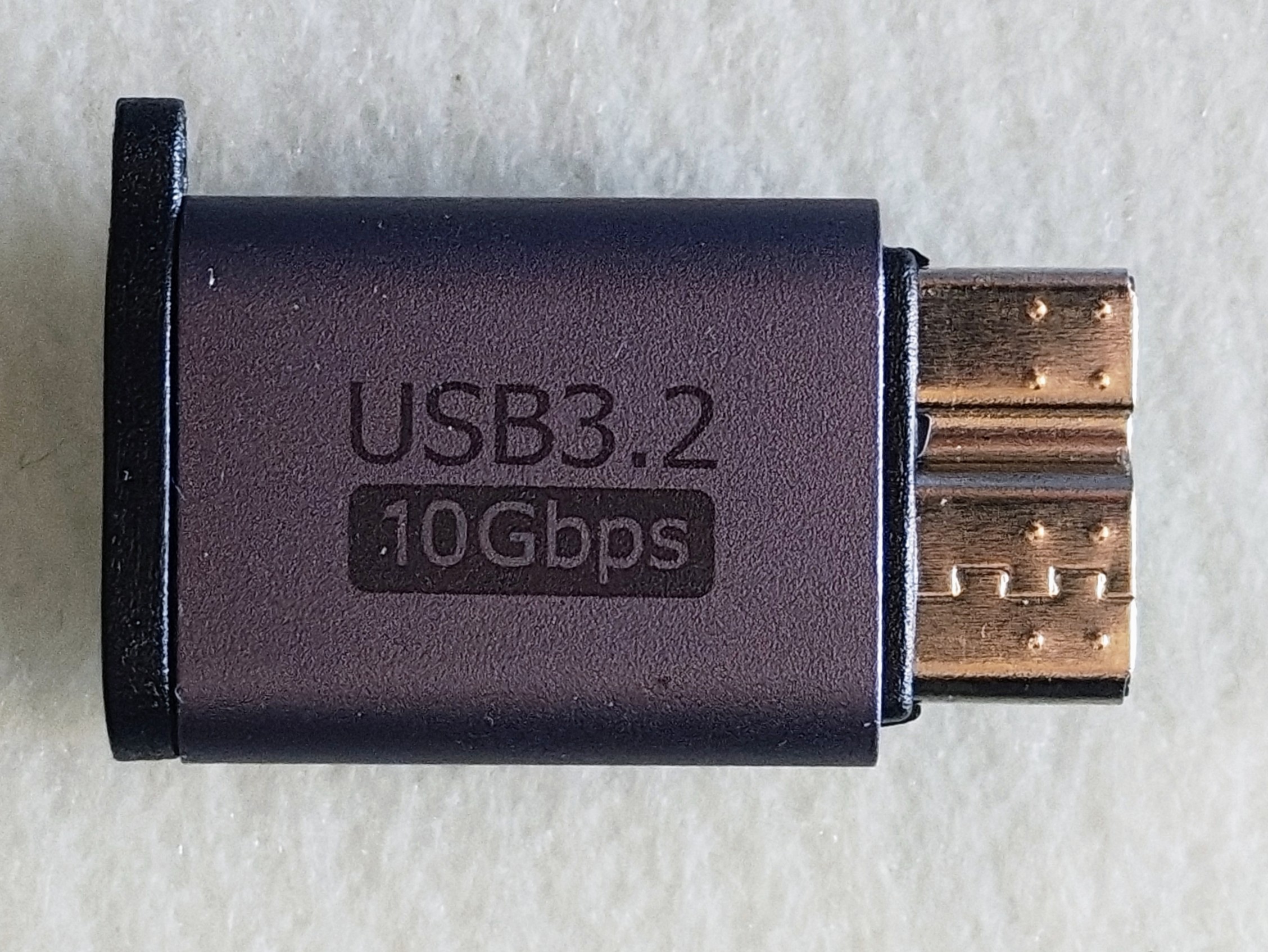

65W 충전되는 USB-C 데이터케이블과 Micro USB3 - B 타입 아답타를 같이 사용한다.

이 케이블과 아답타를 사용하면 가지고 있는 외장형 USB-SSD는 모두 인식했다.

USB HDD는 외부 전원 연결이 필수 사항이다.

2.5인치 외장형 USB 사용 시 전력문제 발생 가능성을 알고 사용해야 한다.

문제가 없다면 그냥 사용하면 되는 것이고

문제가 나타나는데 그대로 사용하고 싶다면 이 문제를 해결할 Y케이블을 사용해야 한다.

한쪽은 데이터만 연결하고 한쪽은 전원만 연결하는 Y-CABLE을 사용하면 된다.

지산 PD1과 연결 시 데이터만 연결되고 별도의 케이블로 외부전원을 외장형 USB에 공급할 수 있는 케이블이다.

이렇게 사용하면 역전압유입도 막고, 노이즈도 방지할 수 있다.

흔하지 않은 케이블이라서 그런지 가격이 저렴하지 않다.

iBasso CB19C USB-C 케이블 동글 별도의 전원 케이블 TYPE C TO C 지원 Cayin HIBY FIIO TANCHJIM MOONDROP DAC 디코

Smarter Shopping, Better Living! Aliexpress.com

ko.aliexpress.com

=> 이런 케이블을 사느니 3.5인치형 외장형 USB를 권장한다.
외부 전원만 연결해 주면 전혀 문제가 발생하지 않는다.
외부 전원을 단독으로 연결할 수 있는 3.5인치용 외장형 USB 디스크를 사용하면 아무런 문제가 없다.
어떤 SSD HDD를 사용해도 문제가 발생하지 않는다
그냥 3.5인치용 외장형 USB 디스크를 사용하면 마음이 편해진다.

어짜피 고정형으로 사용하기 때문에 크기는 그다지 문제 되지 않는다.

6) U-DISK로 사용될 USB SSD 또는 USB HDD에는 음악 파일만 저장한다.

=> 다른 파일은 지산 PD1의 성능을 저하시키고 다운되는 원인이 될 수 있다.

=> 외장형 USB SSD는 음악 전용으로만 사용해야 한다.

___음악 파일 이외의 다른 파일은 제거해 주어야 한다.

___PD1은 오로지 음악파일만 관리한다.

___음악파일이 아닌 다른 파일 때문에 다운되는 증상이 생길 수 있다.

___음악파일이 아닌 다른 파일 때문에 USB SSD 인식 시간이 오래 걸린다.

___USB 외장형 SSD의 경우 대부분 5초 내로 인식하지만

다른 데이터가 있을 경우 인식시키는데 2분 정도 걸린다.

2분 정도 아무 작업도 할 수 없다.

그냥 기다려야 한다.

외장형 SSD를 인식하기 전에 리모컨을 조작하면 음악이 끊기고 화면도 끊기고....

기다리는 시간이 좀 짜증 날 수 있다.

이 경우 SSD내부에 음악 파일 이외의 다른 파일을 찾아서 지워줘야 한다.

Zishan PD1은 음악파일 이외의 다른 데이터가 있으면 제대로 인식을 못해 오랜 시간 동안 스캔한다.

Zishan PD1은 매번 부팅할 때마다 새로 스캔하므로 똑같은 작업을 반복한다.

그러므로 음악파일 이외의 다른 데이터는 모두 찾아서 지워준다.

___음악을 다 듣고 난 후에는 반드시 정상종료를 하고 전원을 꺼 주어야 한다.

___정상종료를 해두어야 다음번에 전원 켰을때 바로 인식하고 이전 플레이하던 곡으로 다시 시작한다.

___정상종료 : 리모컨 중앙 버튼을 2초 정도 누르면 LCD가 꺼지면서 종료한다.

___정상 종료 하라는 얘기는 플레이 도중 그냥 전원을 끄지 말라는 의미이다.

___다른 모드로 바꿨을 경우에는 플레이 도중이 아니기 때문에 전원을 꺼도 문제가 안된다.

___ USB-SSD는 컴퓨터에서 음악 파일 카피하는 작업 이외의 다른 작업은 하지 않는다.

___다른 장치에는 절대 연결하지 않는다.

-> 스마트폰에 연결 시 몇 개의 파일을 만드는데 이 파일들이 치명적으로 작용한다. nomedia.db

-> 프리 파일 싱크 같은 동기화 프로그램을 주의한다. sync.ffs_db

언급된 모든 쓰레기 파일을 반드시 제거한다. (느려지거나 다운되는 원인이 된다.)

USB SSD에 음악 파일만 관리하면 된다.

ㄱ. 쓰레기 파일 모두 삭제

검색해서 나온 nomedia.db와 sync.ffs_db 파일들을 과감하게 모두 삭제한다.
. Jpg /. Png /. Jpeg /. cue /. irc /. txt /. log /. urc /._* /. DS_store파일은 지운다.
folder.jpg, cover.jpg 이런 파일들을 지운다.
nomedia.db / sync.ffs_db .database_uuid .thumbnails LOST.DIR 파일들을 지운다.

ㄴ. 불필요한 대용량 이미지 파일은 지운다.

. Jpg /. Png /. Jpeg 둥 이미지 파일은 모두 지원준다.

음악 파일 이외의 다른 백업 데이터들은 모두 지워준다.
음악 감상에는 0.0001%도 악영향을 주지 않으며,

오히려 지산 PD1의 폴더 읽기 속도가 한결 가벼워진다.

ㄷ. 프리파일싱크(FreeFileSync) 사용 시 설정

앞으로 동기화할 때 sync.ffs_db 파일이 다시 생기는 것을 막으려면,

프리파일싱크 상단 녹색 톱니바퀴(동기화 설정)를 누르고

방식을 [양방향]이 아닌 [미러(Mirror)] 또는 [업데이트]로 변경해 준다.

미러 방식을 쓰면 이 파일이 새로 생성되지 않는다.

ㄹ. 안드로이드 기기 연결 자제

nomedia.db는 주로 스마트폰이나 안드로이드 태블릿에 SSD를 연결할 때 자동으로 심어진다.

가급적 이 외장 SSD는 PC(윈도)와 지산 PD1 하고만 연결해서 사용하는 것이 가장 깔끔하다.

지산 PD1 USB 외장 SSD 인식 시간

USB SSD 인식이 오래 걸리는 문제, 다운되는 문제가 한꺼번에 해결되었다.

이런 건 매뉴얼로 제공해 주면 사용자가 고생하고 다운된다고 반품하는 사태는 안 나올 텐데...

그동안 AI와 대화 내용 중 가장 칭찬할 만한 내용이다.

Zishan PD1제품은 유일하게 USB에서 MP3재생 시 한글 제목을 볼 수 있다.

LCD 화면에서 한글 노래제목을 볼 수 있는 흔치 않은 중국 제품이다.

LCD 화면이 없으면 USB메모리를 통해 MP3 재생 시 곡 선택이 어렵다.

LCD 화면이 있어도 한글 지원을 안 하면 MP3 재생 시 곡선택이 어렵다.

LCD 화면이 있어 곡 선택이 가능한 데다 한글 폰트까지 지원해서 내가 원하는 곡을 언제든지 쉽게 선택할 수 있다.

UDISK에서 한글제목 MP3를 선택하고 재생할 수 있다는 것 하나만으로 이 제품을 선택할 만하다.

처음 구입목적은 블루투스로 음악 듣기나 피시 연결해서 사용할 목적이었다.

UDISK에 대해서는 그다지 기대하지 않았다.

USB 외장형 SSD를 연결할 수 있고 LCD에 한글이 나와 가요를 자유롭게 선택할 수 있게 되었다.

또한 UDISK로 음악을 선택하면 가장 좋은 사운드로 음악을 들을 수 있다.

주변에 굴러다니는 120G SSD를 USB 외장형으로 만들어 사용하게 되었고 많은 음악을 넣게 되었다.

블루투스조차도 거의 사용 안 할 정도로 UDISK의 비중이 커졌다.

이제는 음악 들을 때는 자연스럽게 UDISK만 사용하게 되었다.

한글 정렬은 안된다.

곡 찾기도 안된다.

영어정렬은 되는 듯하다가 중간에 다른 알파벳이 튀어나온다.

숫자 정렬은 확실하게 된다.

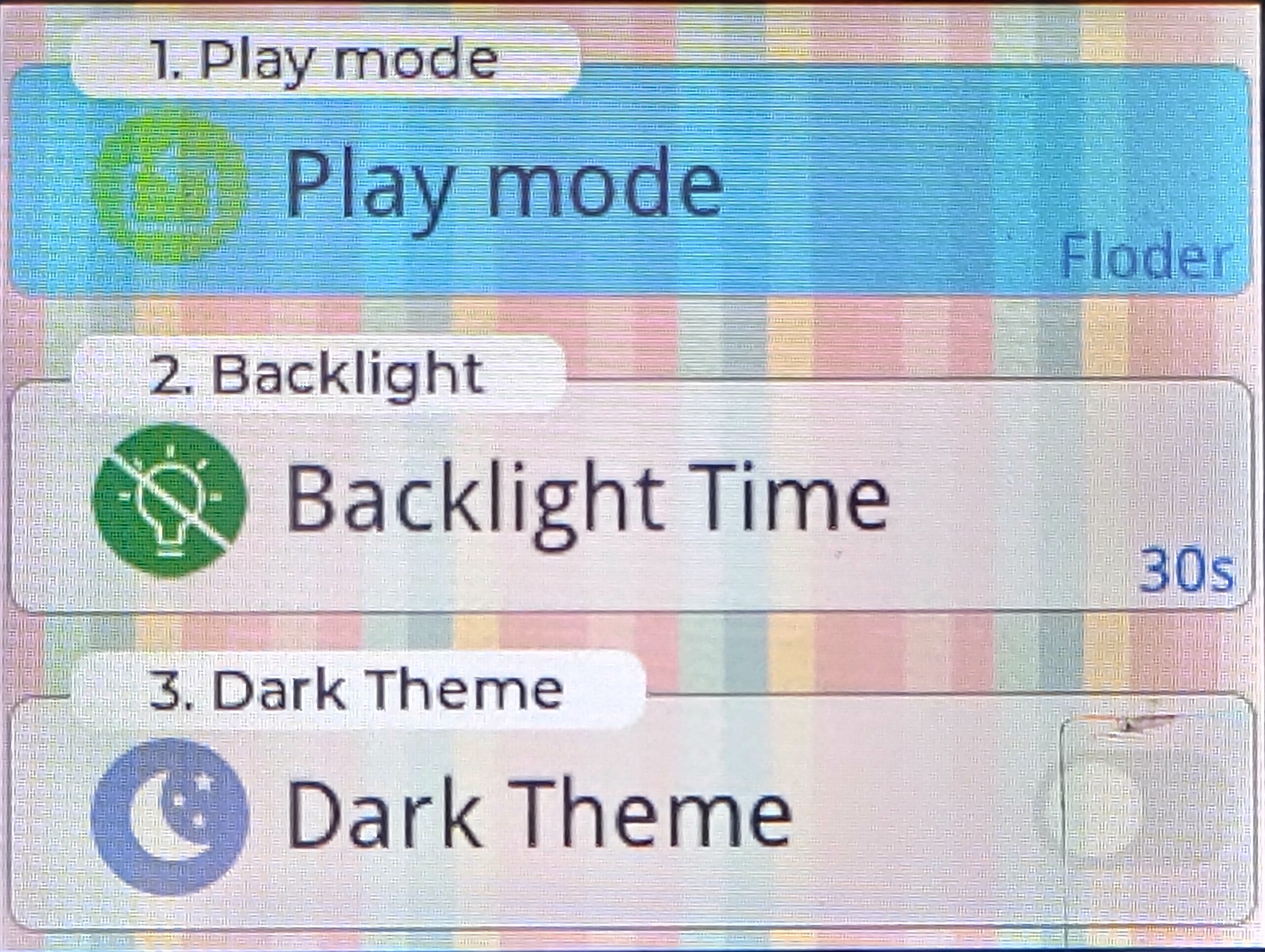

그리고 폴더 구분도 된다

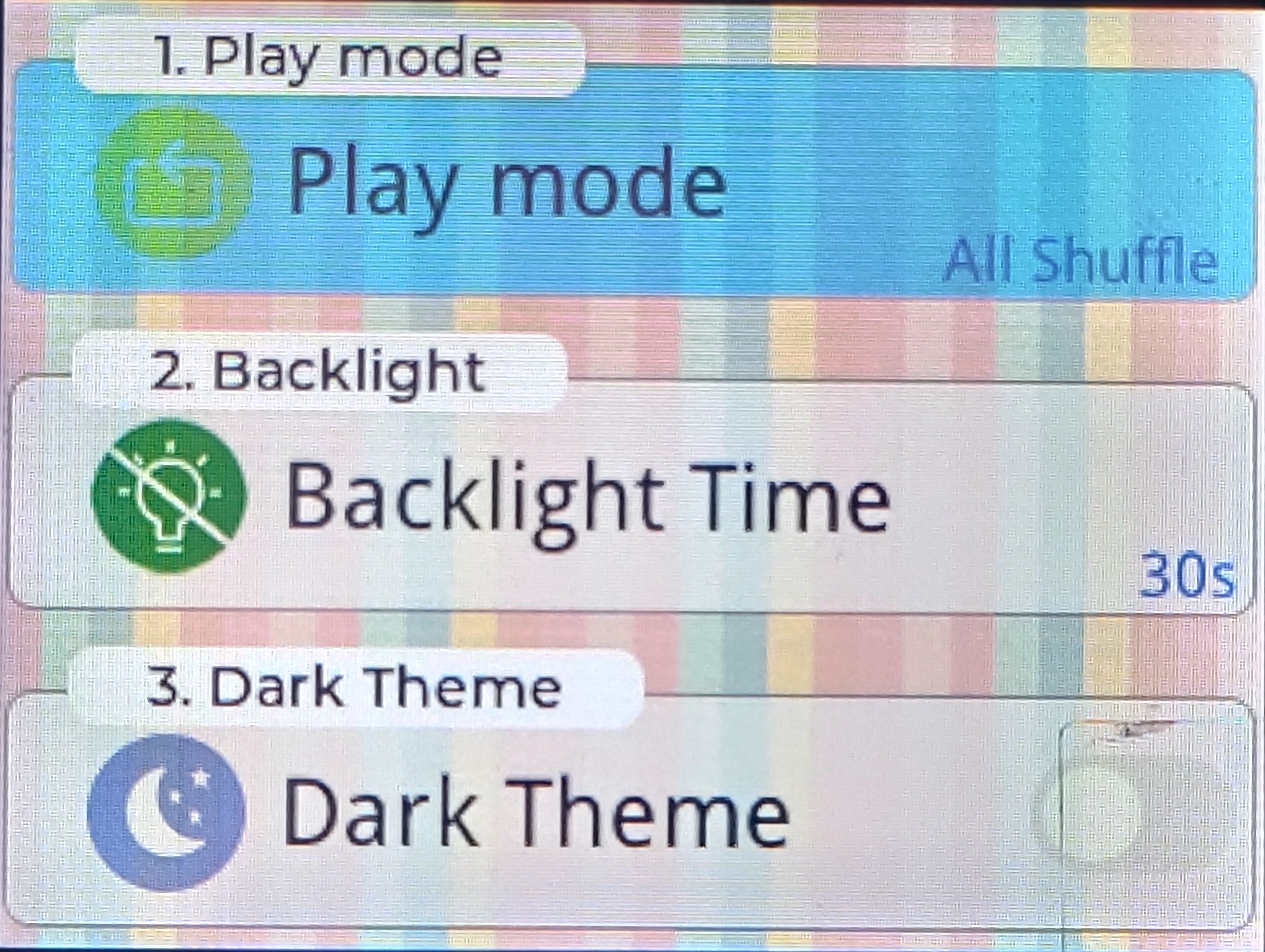

전체 노래 듣기 재생 & 전체 노래 듣기 랜덤재생

한글정렬이 안되기 때문에 순서 재생모드나 Shuffle 모드나 가요는 항상 Shuffle 모드 재생인 샘이다.

팝송은 순서재생과 Shuffle 모드 재생이 각각 되지만 영어 제목 중간에 다른 알파벳이 한두 개씩 튀어나온다.

숫자 정렬은 확실하게 되기 때문에 순서 정렬 Shuffle 모드가 확실하게 구분된다.

폴더 노래 듣기 재생 & 폴더 노래 듣기 랜덤재생

노래 플레이 화면

MP3 / FLAC / DSD 재생

FLAC 파일 중 1500Kb/s 이상의 곡은 컨트롤러에서 디코딩이 안 돼서 재생을 못하는 기기들이 많은데

이 제품은 5060Kb/s flac음원도 충분히 재생된다.

DSD 64 / DSD128 / DSD256 은 재생이 잘된다.

DSD512 / DSD1024 는 화면에 곡정보 까지만 띄워주고 에러 메시지를 보여주지는 않는다.

그냥 소리만 안날뿐이다.

=====================================

Zishan PD1 DAP를 U-disk에서 안정적으로 사용하는 방법

제미나이 도움으로 해결 완료

1. 최신 펌웨어 01C 설치
2. USB 메모리 사용 권장
외장형 USB(SSD나 HDD) 사용시 외부전원을 사용한다.
3. FAT32로 포맷한다.
4. USB 메모리나 외장형 SSD 외장형HDD에는 음악파일만 저장 한다.
    음악파일이외의 다른 파일은 저장하지 않는다.
5. 저장장치에 다른장치나 프로그램 연결시 DB 파일이 생성되면 반드시 삭제한다.
    스마트폰 : nomedia.db
    프리파일싱크 : sync.ffs.db
    음악파일이외의 나머지 파일은 쓰레기파일로 취급하고 제거해 준다.
6. 노래제목은 가급적 짧게 하고 특수문자는 사용하지 않는다.
7. 전원을 끄기전에는 종료를 먼저 한다.(가운데 버튼 2초)
8. 저장장치의 노래를 대규모 업데이트 했다면 초기화를 한번 해주고 사용한다.

9. 권장 설정을 다 했는데 알수 없는 이상한 증상이 나타나면 초기화 하고 사용한다.

-> 1번부터 5번까지 실천한 이후 Udisk 관련 문제는 전혀 발생하지 않고 있다.

6은 새로운 곡에 적용중이고 특수 문자는 발견되면 편집해서 빼고 있다.

7은 가끔 잊고 전원을 끄는데 아직까지 별문제는 없다.

8은 노래를 40%정도 새로 카피 해서 그냥 사용해 봤으나 문제는 발생하지 않았다.

9는 그냥 적었다.

삼성 120G를 USB-외장형SSD로 사용중이고 별도 전원은 연결되어 있지 않은 상태이다.

100곡 이상 노래가 있는폴더가 10개 정도 있고

200곡 가까이 한폴더에 넣어 놓기도 했음

전체 곡이 5,400곡정도

곡이 많아서 문제가 발생 할 것 같지는 않는다.

1. FAT32 2. 쓰레기 파일 제거 3. 외부전원 사용 이 가장 큰 역활을 하는 것으로 보인다.

외부전원의 경우 SSD에 따라서 다르다.

특수문자는 30% 정도 있을 것으로 보임 () [] - _ & 가 발견되고 있고 보이는데로 정리중

U-disk 관련 문제는 완전히 해결 되었다.

3. 블루투스 연결

기본적으로 2.4G 안테나가 연결되어 있어야 블루투스가 원활하게 접속된다.
Zishan PD1에서 입력 소스로 '블루투스'를 선택한다.
기기가 페어링 모드로 자동 전환된다.
스마트폰이나 다른 블루투스 기기에서 ' ZS HIFI PLAYER '을 검색하여 페어링 한다.
DAC이나 UDISK 옵티컬 입력등에 비하면 소리가 작게 난다.

블루투스모드로 가면 소리가 작아지고 다른 모드로 바꾸면 소리가 커진다.

그리고 배터리 29% 표시는뭐임 ???

블루투스 기기에 연결되면 지산PD1으로 오디오를 무선으로 스트리밍 할 수 있다.

이 플레이어는 LDAC, aptX Adaptive, AAC, SBC와 같은 코덱을 지원한다.

LDAC 접속시 HD96K로 표시되고

나머지 코덱접속은 HD 48K로 표시 된다.

리모컨으로 볼륨 조절 => 휴대폰 볼륨과 동기화되지 않고 독립적으로 작동한다.
이전트랙 => 왼쪽방향키 클릭

다음 트랙 => 오른쪽방향키 클릭

멈춤 => 왼쪽방향키 두 번 클릭

재생 => 왼쪽방향키 두 번 클릭

음소거

처음 재생 할 때는 반드시 스마트폰에서 실행시켜줘야 한다.

그냥 스마트폰에서 원하는 곡 재생하고 멈추고 다음 곡 선택해 주는 것이 편할 때도 있다.

컴퓨터 장치 관리자

6. 퀄컴 최신칩셋 사용한 스마트폰에서 LDAC을 사용하기 위한 필수 설정

=> 기본적으로 LDAC으로 접속이 안되고 "Qualcomm aptX Adaptive" 오디오로 접속이 된다.

최신 Qualcomm 칩셋은 디폴트 상태에서 "aptX Adaptive(또는 Lossless)"로 강제 고정된다.

지산 PD1에서도 HD 48K로 화면에 표시 된다.

게발자 옵션에도 "aptX Adaptive(또는 Lossless)"로만 표시된다.

=> LDAC 모드를 기본으로 접속을 하려면

개발자 옵션에서 "블루투스 LE 오디오 사용중지"에 체크 되어 있는데 이를 해지 한다.

이렇게 해야만 기본적으로 LDAC으로 접속이 된다.

=> 모토롤라 엣지50의 경우 좀 혼란스럽긴 한데

연결된 기기에서는 LDAC으로 접속이 되었다고 표시되는데

세부정보에서는 " Qualcomm aptX Adaptive 오디오" 로 표시가 된다.

지산 PD1에서 "HD 96K"로 표시가 된다.

지산 PD1과 LDAC으로 정상 접속이 된 상태이다.

개발자 옵션에서 다시 확인하면 LDAC 접속 상태라는 것을 알수 있다.

4. USB-DAC 모드 재생

컴퓨터(Windows/Linux) 또는 스마트폰을 USB 케이블을 사용하여 Zishan PD1의 'USB-DAC' 포트에 연결한다.
USB 케이블은 두껍고 짧은 케이블을 권장한다.
USB2.0포트에 연결해서 사용 할 것을 권장 한다.
플레이어에서 입력 소스로 'USB-DAC'를 선택한다.

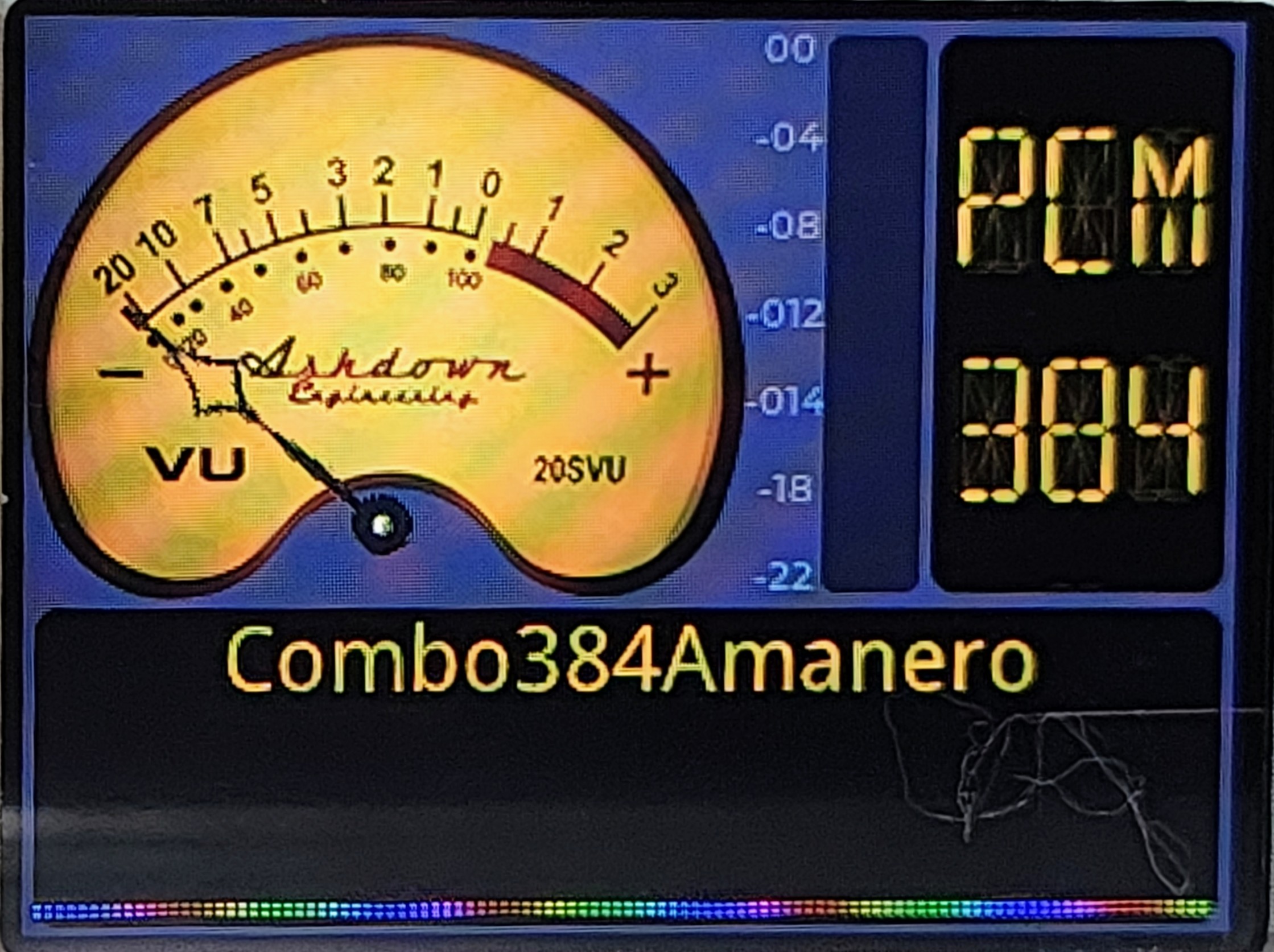

컴퓨터/스마트폰에서 오디오 출력 장치로 "Combo384 Amanero"을 선택한다.
이제 PD1은 외부 DAC 역할을 하여 연결된 장치의 오디오를 처리한다.
컴퓨터와 연결시 같이 전원을 키고 사용 하는 것을 권장 한다. 컴퓨터에서 사운드 재생 도중 연결하면 주파수 동기화 오류가 발생해서 소리가 깨지는 경우가 발생한다.

Zishan PD1은 노트북과 스마트폰용 고급 USB DAC으로 사용할 수 있다.

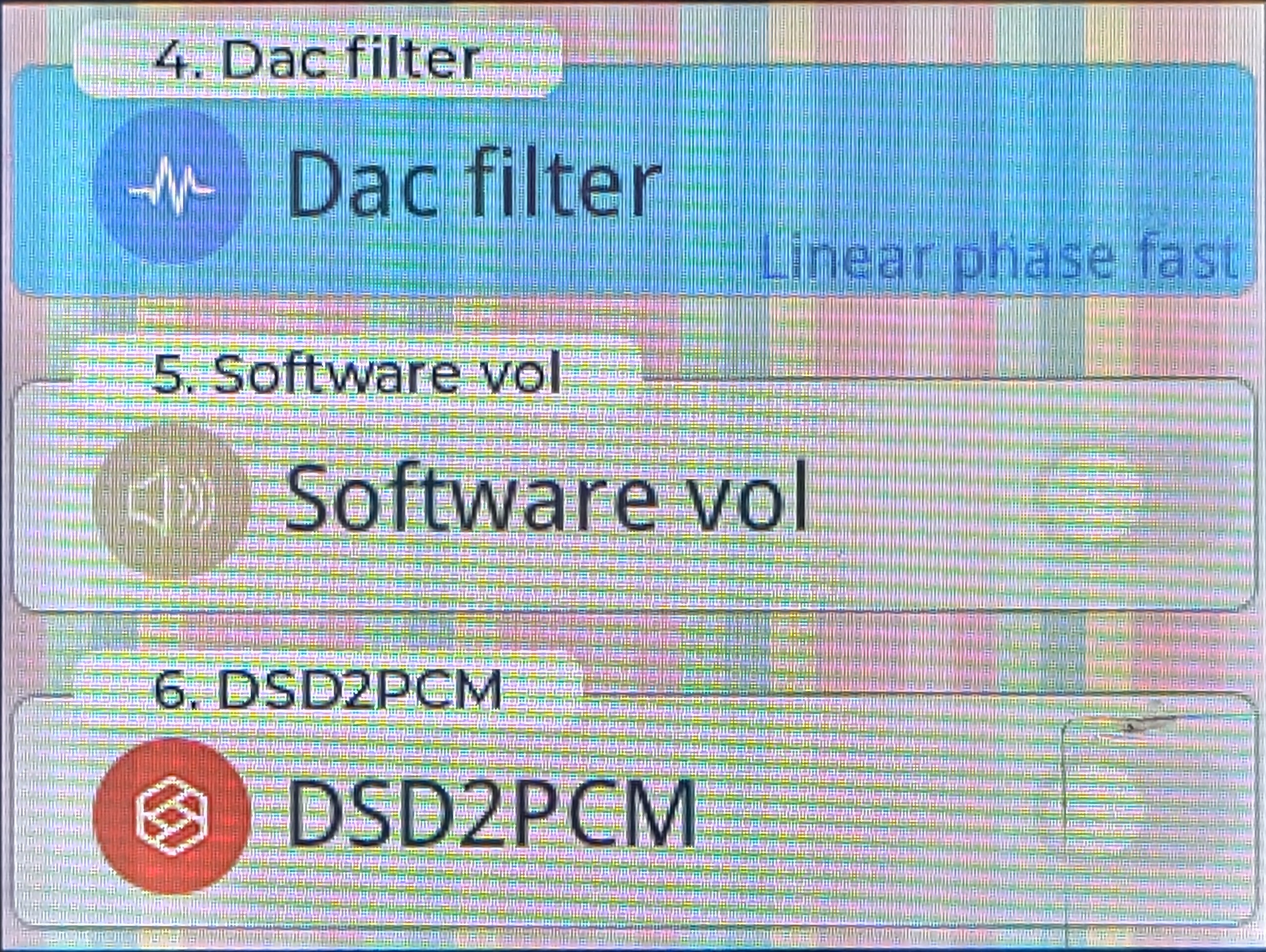

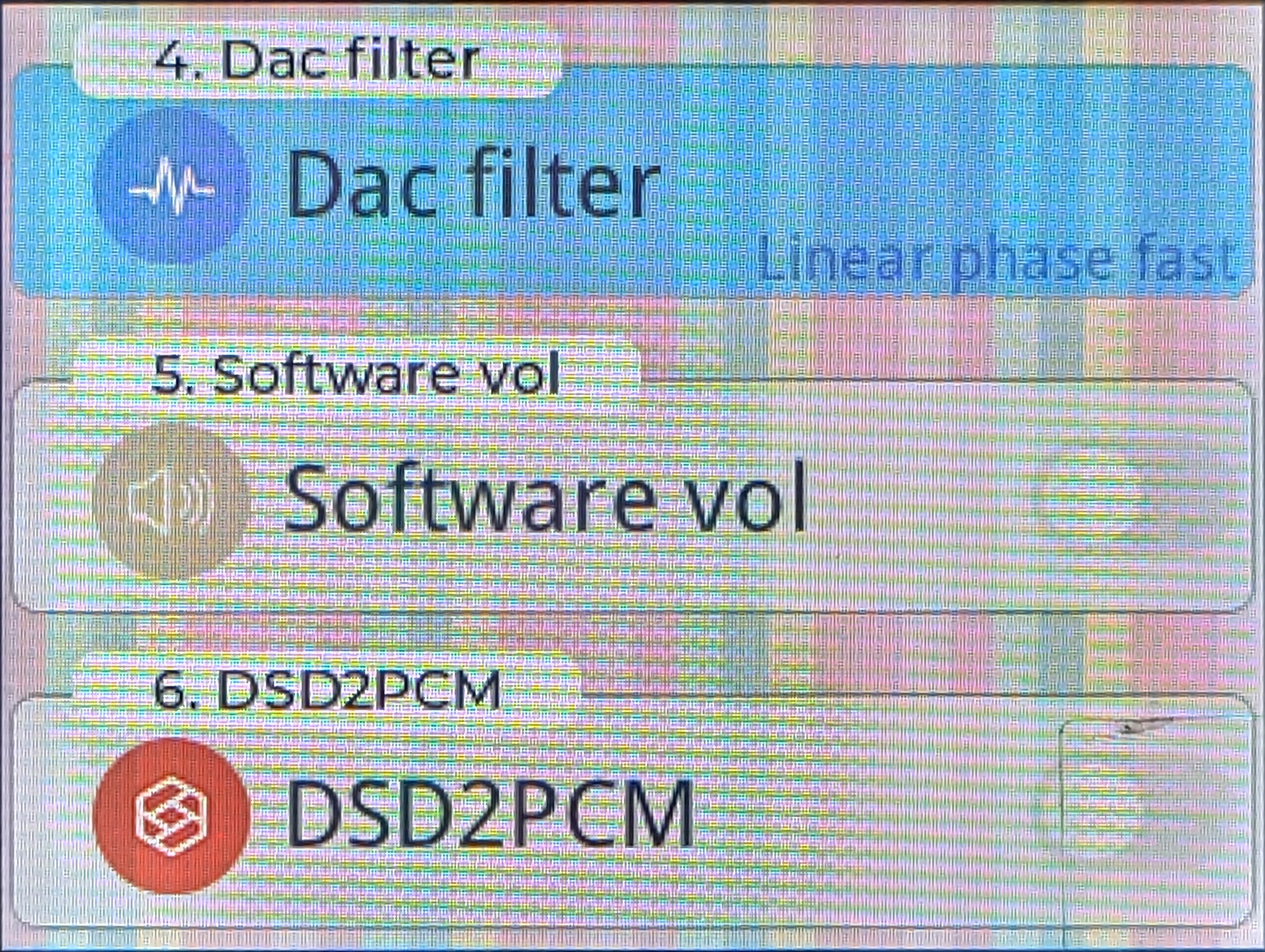

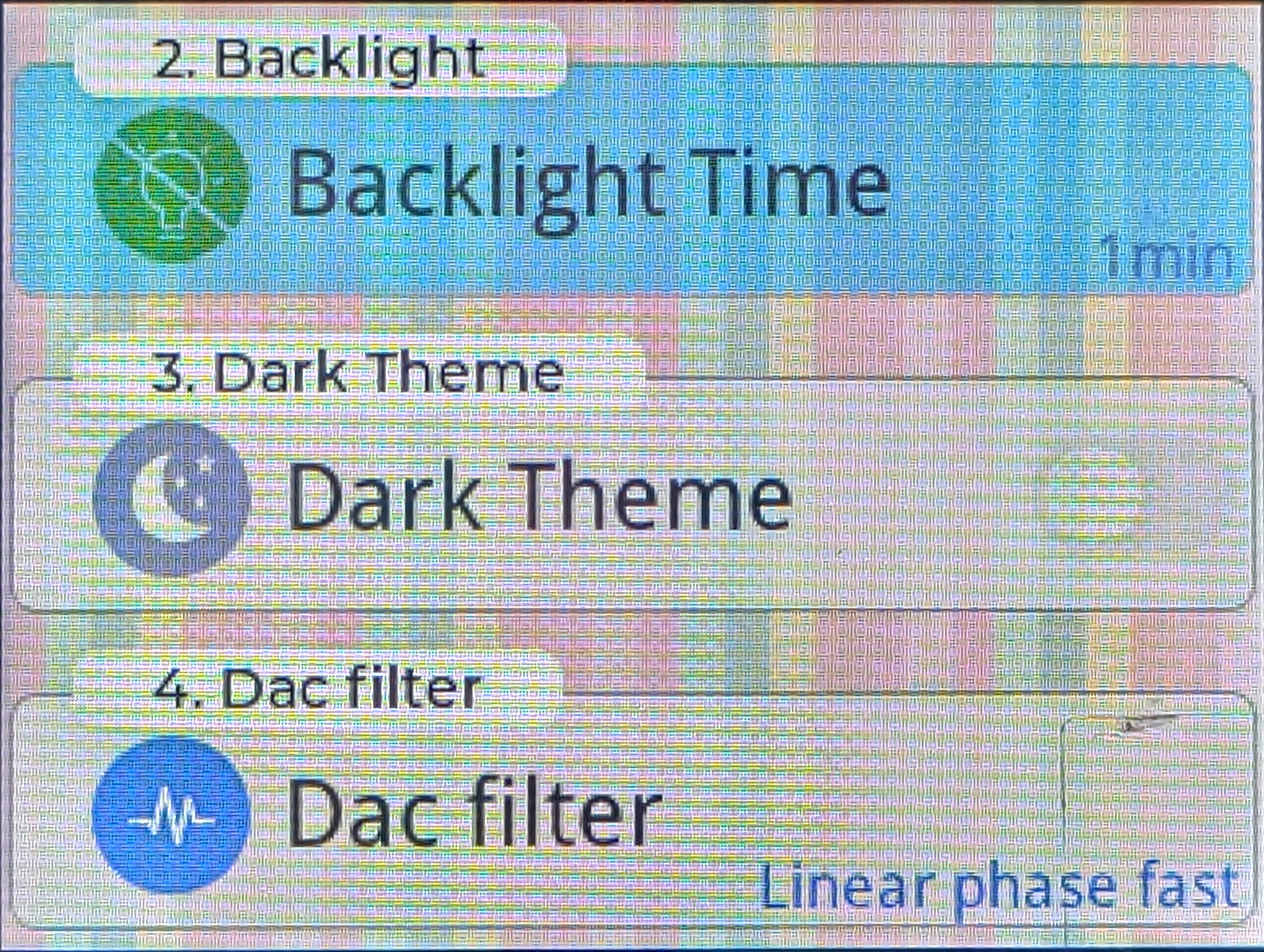

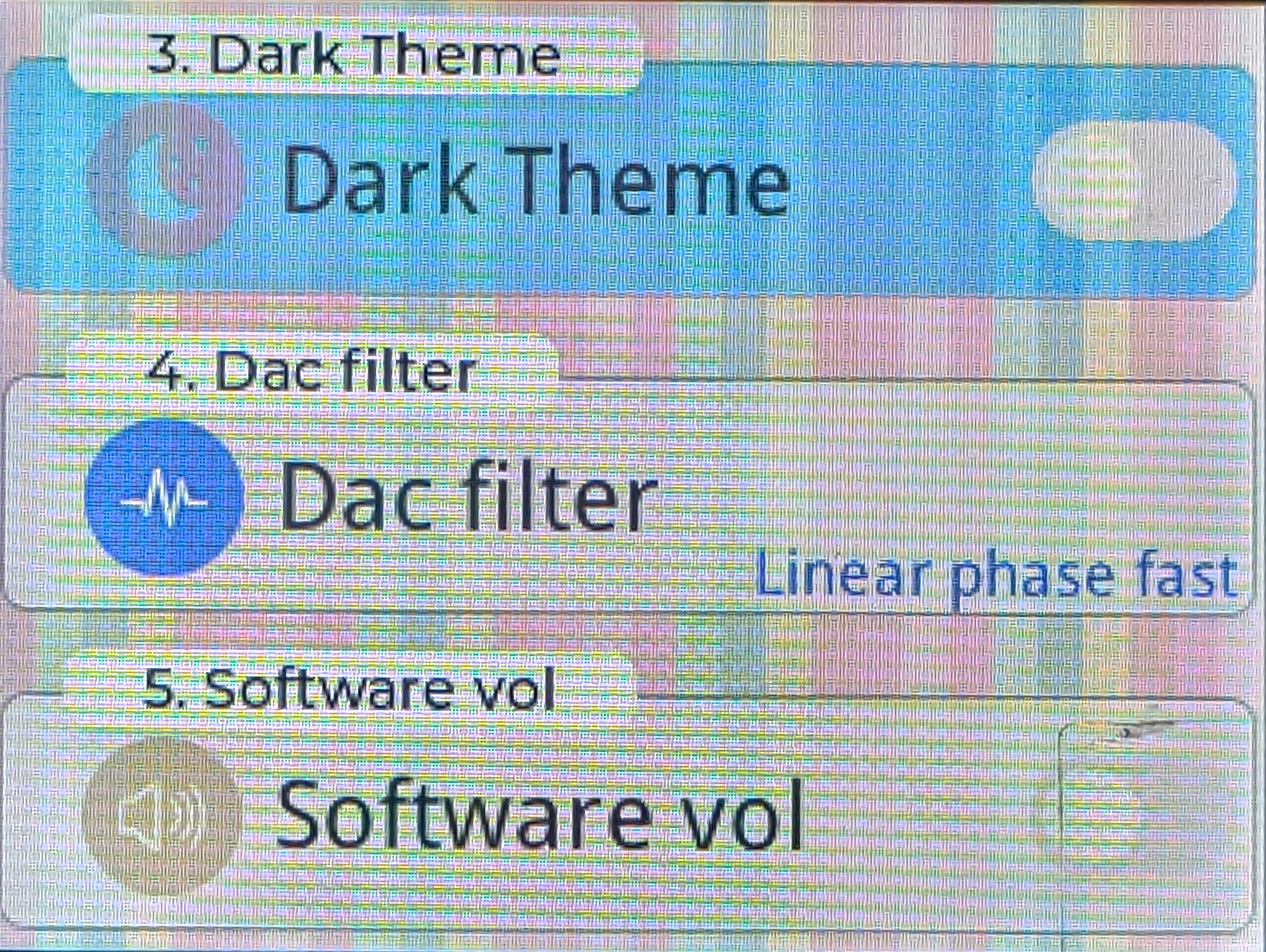

댁필터 설정은 Default 설정으로 사용해도 별 문제없다.

linear phase fast( 선형 위상 고속 롤오프 )

공장 초기화하면 디폴트로 지정된다

최고의 정확도, 넓은 사운드 스테이지, 그리고 매우 섬세한 고음을 제공한다.

매우 정확하고 중립적이며 섬세한 사운드를 제공한다.

정밀한 디테일을 중시하는 청취자에게 이상적이지만,

일부 청취자에게는 다소 차갑거나 "디지털적인" 소리로 들릴 수도 있다.

완벽한 위상 정렬

- 모든 주파수 성분이 시간에 따라 완벽하게 정렬되어

원래 파형의 모양이 번지거나 위상이 변하지 않고 그대로 유지된다.

강력한 노이즈 필터링

- 빠른 롤오프는 나이퀴스트 한계 근처에서 급격하게 감소하여 초음파 잡음과 고주파 노이즈를 깨끗하게 제거한다.

프리링잉현상 발생

- 선형 위상의 주요 단점은이다.

날카로운 순간음(예: 드럼 소리)이 발생하기 전에 나타나는 미세하고 인위적인 메아리 또는 진동.

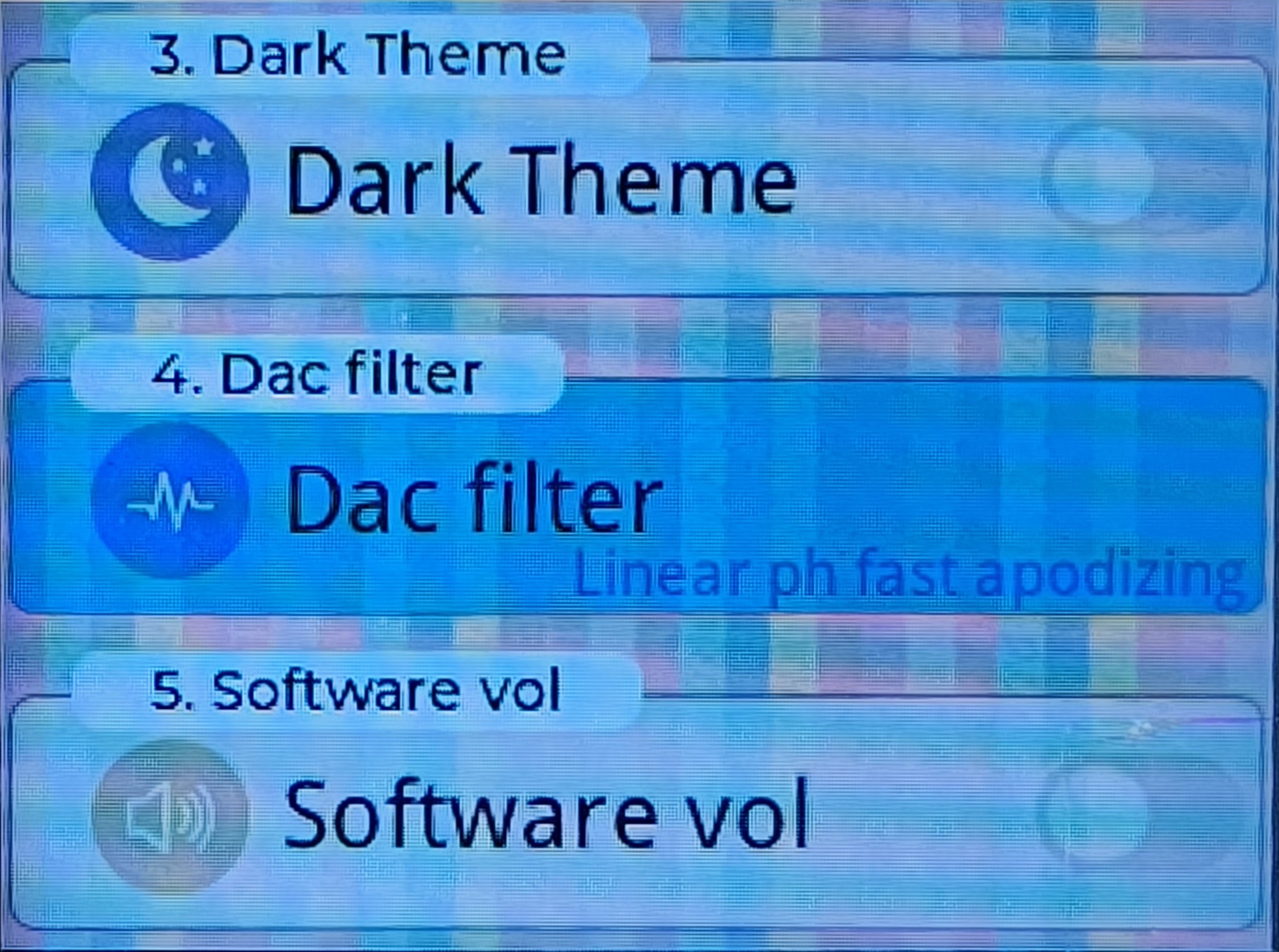

linear phase apodizing( 선형 위상 아포다이징 )

매우 넓고 정확한 사운드 스테이지와 완벽한 위상 충실도를 유지하는 데 선호된다

오디오 신호에 대칭형 디지털 필터를 적용하는 오디오 처리 기술

이 방법은 디지털 녹음에서 거친 소리를 제거하기 위해 고안되었으며,

모든 주파수를 동일하게 지연시켜 위상 왜곡을 방지하지만,

주요 트랜지언트 전에 미묘한 "프리링잉" 현상을 유발할 수 있다

아포다이징(Apodizing)

이 기능은 필터의 주파수 응답을 조정하여 초기 디지털 마스터링 또는 녹음 장비에서 흔히 발생했던

거칠고 부자연스러운 고주파 과도현상(예: 심벌즈 소리)을 부드럽게 만든다.

선형 위상

이 필터는 모든 주파수를 위상 관계없이 처리한다.

이를 통해 정밀한 공간 이미징을 유지하고 "위상 번짐" 현상을 방지한다

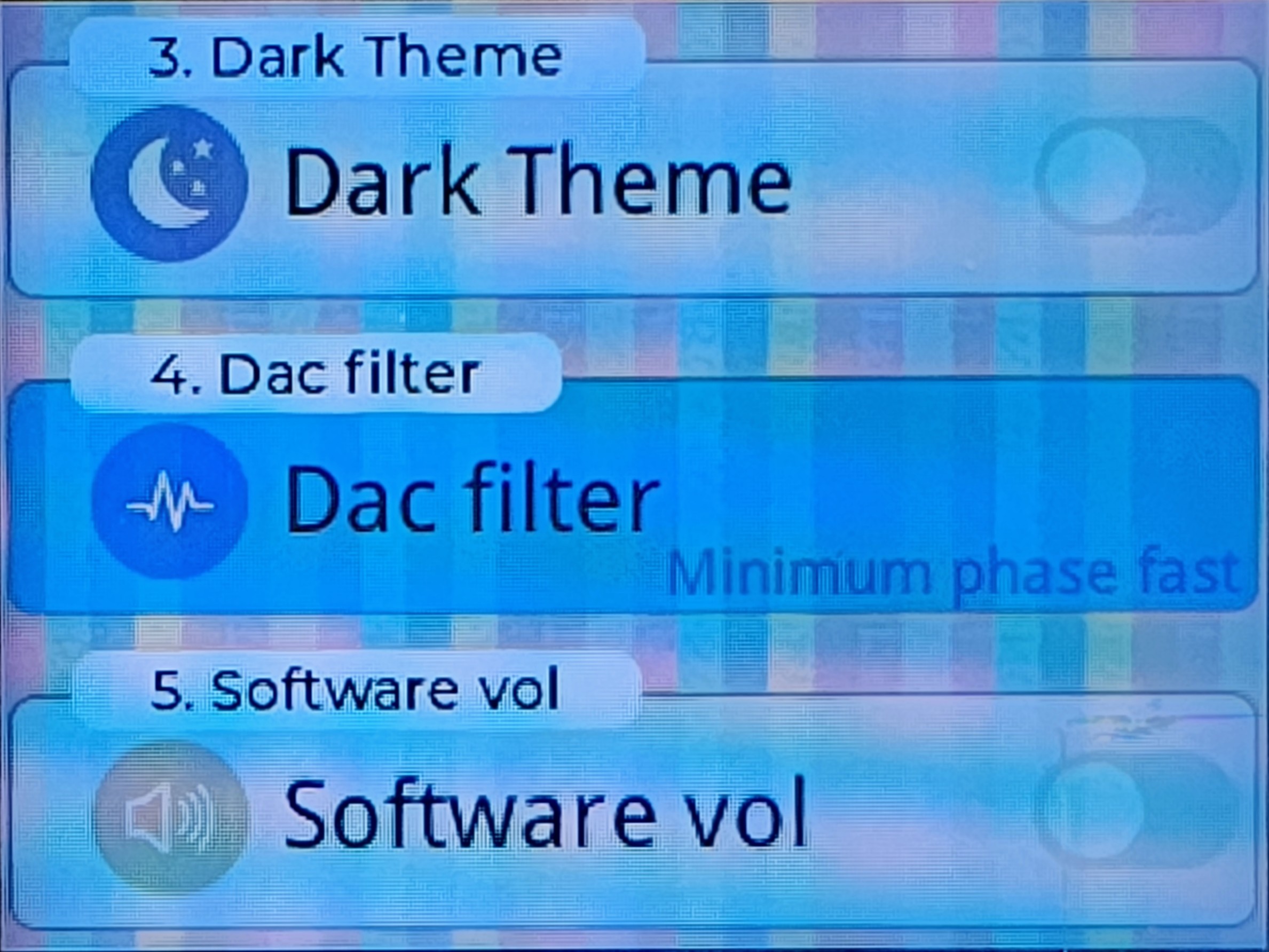

Minimum phase fast( 최소 위상 빠른 롤오프)

최소 위상

오디오 트랜지언트 이전에 발생하는 에코와 같은 잡음(프리링잉 )을 제거하기 위해 지연 시간을

트랜지언트 이후 (포스트링잉)로 이동시킨다.

이는 반사음이 소리를 따라가는 자연적인 음향 현상을 매우 유사하게 모방한다.

빠른 감쇠

필터는 사람의 가청 한계 바로 직후에 대역 외 초음파 노이즈를 제거하기 위해

급격하게 감쇠하여 신호를 거친 고주파 잡음으로부터 보호한다.

장점:  잔향이 없기 때문에 기타 줄을 튕기거나 킥 드럼을 치는 소리와 같은 어택이
           더욱 강력하고 탄탄하며 역동적으로 느껴진다.
           사운드 스테이지는 약간 더 앞으로 나와 있는 듯한 느낌을 줄 수 있다.

단점: 모든 주파수 대역에서 위상 선형성을 유지하지 못함
         사운드 스테이지가 약간 왜곡되거나 보컬 이미지가 다소 건조하게 느껴짐
         또한 "잔향"이 더 길어진다.

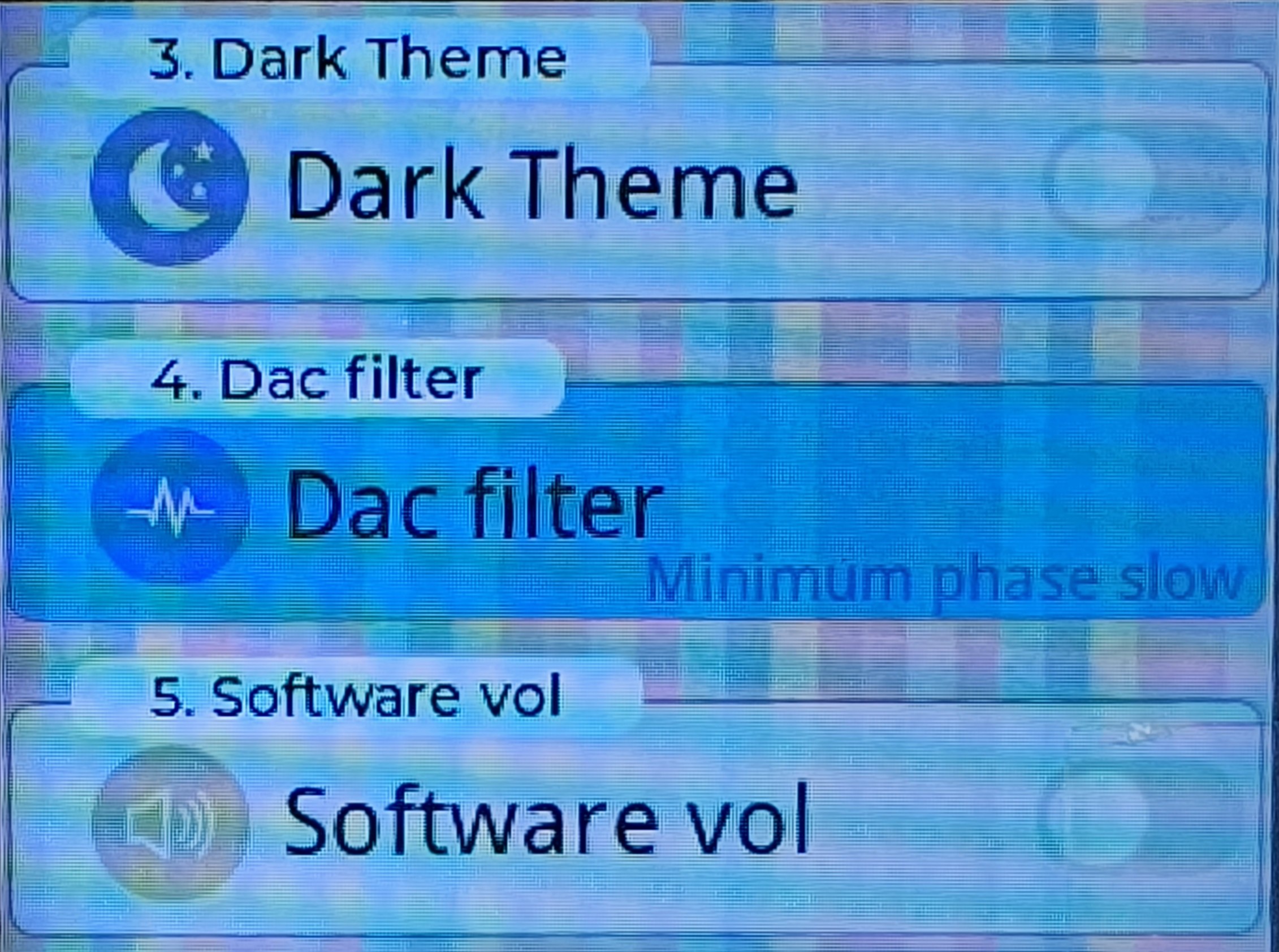

minimum phase slow( 최소 위상 지연)

점진적이고 부드러운 주파수 감쇠와 최소 위상 설계를 사용하는 디지털 오디오 필터 설정(DAC 및 디지털 EQ에서 찾아볼 수 있음) 프리링잉을 줄이고 따뜻하고 펀치감 있는 사운드와 자연스러운 트랜지언트 어택을 만들어내는 데 선호된다.

minimum phase default( 최소 위상 ) Default

디지털 신호 처리 및 오디오(DAC 또는 EQ 등)에서 모든 극점과 영점이 단위 원 내부에 위치하도록 하는 필터 설정.

지연 시간이 전혀 없고 프리링잉을 방지하기 때문에 기본값으로 자주 사용된다.

하지만 이로 인해 약간의 위상 변화와 잔향이 발생한다.

5. PC에서 설정

소리에서 스피커( Combo384 Amanero ) 선택해 준다.

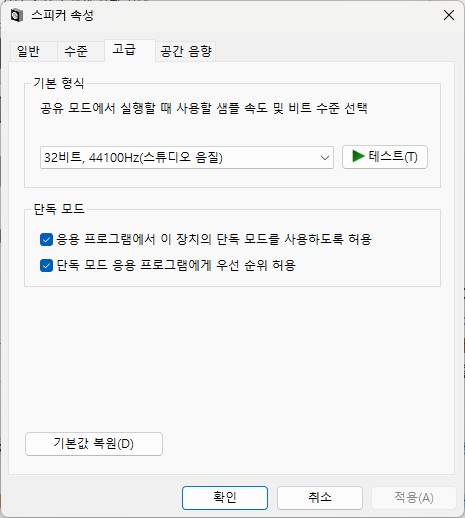

속성-고급

-> 32비트 44000Hz ~ 384000Hz (스튜디오음질) 사이에서 선택해 준다.

무조건 32비트 384000Hz로 놓는 것도 올바른 셋팅은 아니다.

자신이 사용하는 환경에 따라 적당하게 맞춰서 사용 할 것을 권장 한다.

32비트 192kHZ 나 32비트 44khz로 설정하는 것이 적당해 보인다.

운영체제(Windows 등)의 출력 설정과 재생하는 음원 파일의 샘플 레이트가 일치하지 않으면

'드르륵' ㅉㅉㅉ 하는 찢어지는 소리나 잡음이 발생할 수 있다.

========================================================

유투브 => 128~192kbps,

유투브 뮤직 프리미엄 => 192~256kbps

스포티파이부터 대부분의 국내 스트리밍 서비스 => 320kbps

무손실 압축

flac=CD => 16비트 44kHz => 1411kbps

고음질 wav =>2304kbps

24bit 44Khz => 2112Kbps

24bit 98Khz =>4608kbps

24bit 192Khz =>9216kbps

24비트 flac은 대략 절반 정도의 크기로 압축을 하는 것 같다.

이건 노래마다 다르다

==========================================================

Zishan PD1)에서 내부 오디오 칩셋(AK4493/ES9039Q2M 등)의 클럭(Clock) 동기화 오류로 인해 발생하는

전형적인 '칩셋 락(Lock) 풀림' 현상이다.
브라우저와 윈도우 사운드 시스템의 '오디오 공유' 방식과 '하드웨어 가속' 기능이 지산 PD1의 칩셋 전환 오류를 유발하는 원인일 수 있다.

ㄱ.  브라우저의  하드웨어 가속을 끈다.
ㄴ.  유튜브의 대부분 오디오 스트리밍은 원본이 128Kbps ~ 256Kbps를 기반으로 작동한다.
유튜브를 자주 본다면 가장 낮은 설정인 32bit 44.1kHz 로 하는 것이 유리한다.
ㄷ.  사운드 제어판에서 (윈도우 단축키 Win + R을 누르고 mmsys.cpl을 입력해 [소리 제어판]을 연다.)

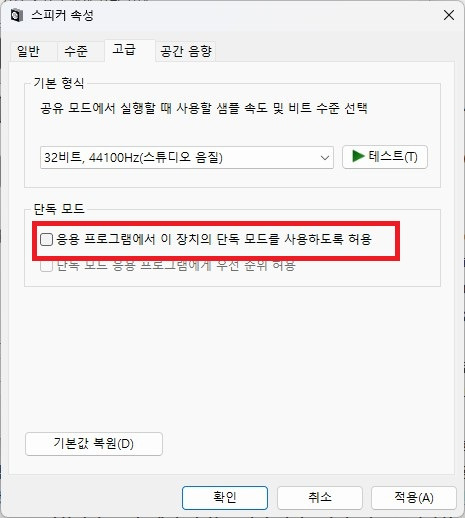

      => '응용프로그램에서 이장치의 단독 모드를 사용하도록 허용' 에 체크되어 있는 것을 해제 한다.' (중요)
      =>  32bit 44.1kHz 설정

=> 유튜브 플레이 브라우저 크롬 하드웨어 가속을 끈다.
크롬의 오디오 렌더러 엔진 자체가 32비트 고정 DAC과 유독 타이밍 버그를 자주 일으킨다.
만약 설정을 다 했는데도 드물게 틱- 하는 소리가 난다면,
마이크로소프트 엣지(Edge)나 웨일(Whale) 브라우저로 유튜브를 재생해 테스트 해본다.
브라우저 엔진 차이로 증상이 사라지는 경우가 있다.

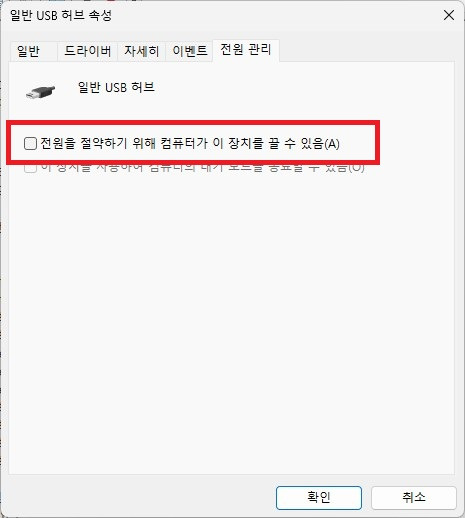

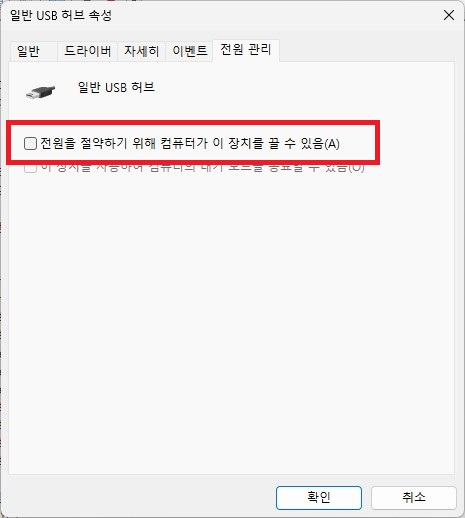

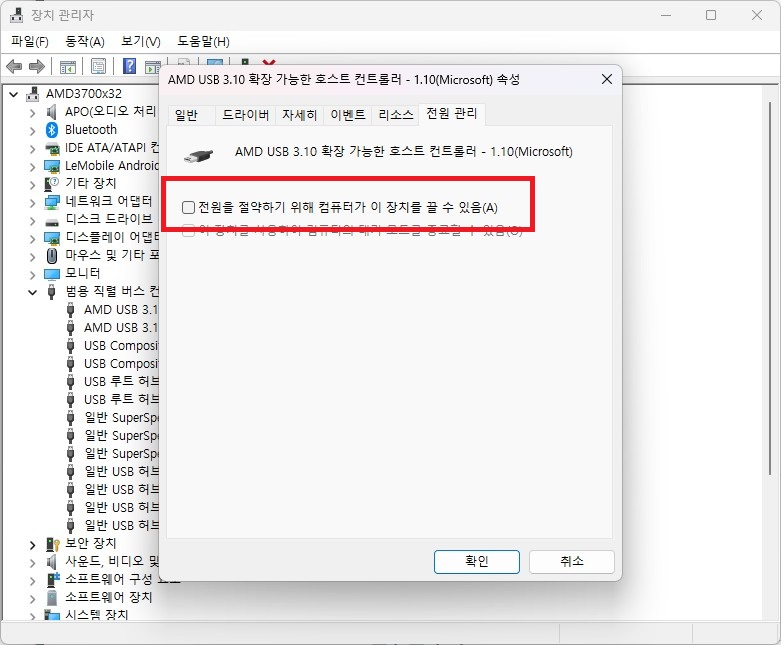

ㄹ. 장치 관리자에서 범용직렬버스 컨트롤러 안에 있는 장치들의 "전원 절약...." 체크 되어 있는 상태를 모두 해제한다.
USB 관련 장치 절전모드를 모두 해제한다.

ㅁ. USB2.0 포트에 케이블을 연결한다.
USB3.0에서 장치가 잡히고 USB2.0에서 장치가 안잡히는 케이블이 있는데 그런 케이블은 바로 교체한다.
짧고 굵은 케이블을 권장한다.

ㅂ. 컴퓨터에서 소리가 재생되는 상태에서 USB케이블을 연결하지 않는다.

PD1에서 다른 모드 특히 U-disk 에 가서 음악 듣다가 USB-DAC 으로 모드변경하는 경우 문제가 발생 할 수 있다.
      연결하자마자 들어오는 신호가 동기화 오류의 원인이 될 수 있다.
USB-DAC이 연결되면 플레이어를 실행시킨다.
      일반적으로 컴퓨터 연결되어 있는 상태에서 컴퓨터와 같이 전원을 키고 사용하는 것은 문제가 안된다.

ㅅ. 소프트웨어 리셋하기 ( 배치 화일 실행으로 바로 리셋할 수 있다.)
=> 윈도우에서 장치 연결을 끊었다가 다시 붙여서 지산 PD1 내부 칩셋의 동기화를 강제로 새로고침하는 방법이다.
증상이 나타나면 바로 실행시켜서 리셋해준다.
배치 화일을 관리자 권한으로 실행 시킨다.
문제가 된 프로그램을 새로 실행시킨다.

      ㄱ~ㄹ 과정을 생략해도 리셋을 실행시키면 정상화 된다.
      ㄱ~ㄹ 과정은 문제가 발생할 확률을 낮춰 준다.

pd1_reset.bat

0.00MB

5 광/동축 입력

디지털 오디오 소스(예: CD 플레이어, TV)를 Zishan PD1의 'OPT' 입력 단자에 연결한다.
플레이어 메뉴에서 OPT Input ('광' 입력')을 선택한다.

3. PD1은 소스 기기에서 나오는 디지털 오디오 신호를 처리한다.

4. PC에서 설정

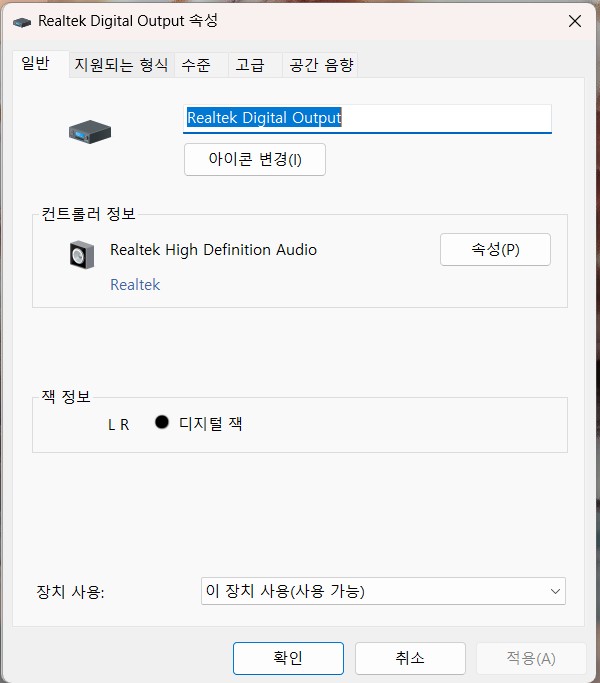

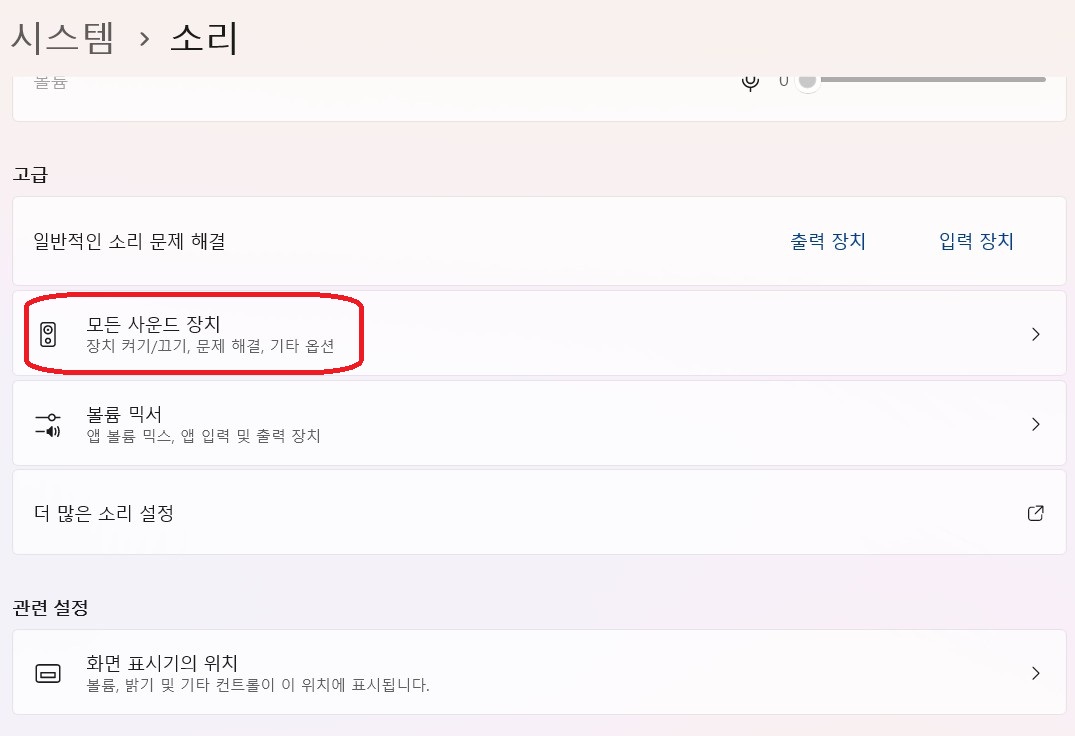

모든 사운드 장치선택 -> 리얼텍 디지털 아웃풋 선택

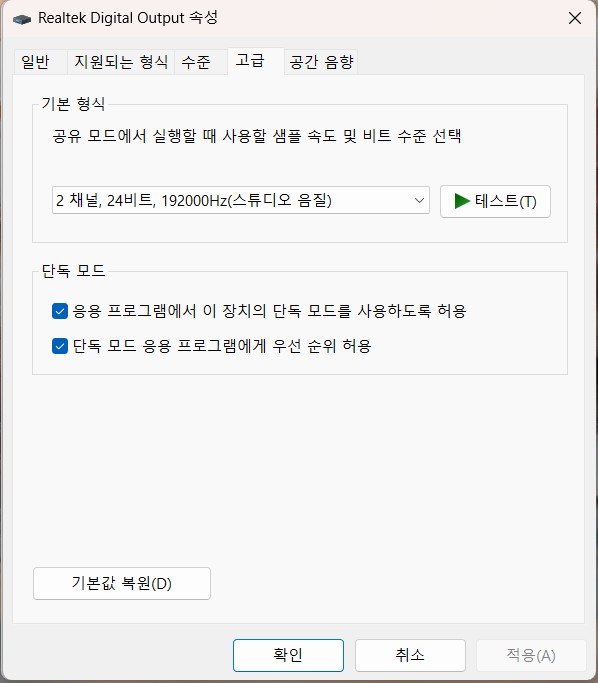

고급-> 2 채널 24비트 192000Hz (스튜디오음질) 선택하고 확인 눌러준다.

인코딩 형식은 모두 선택해 준다.

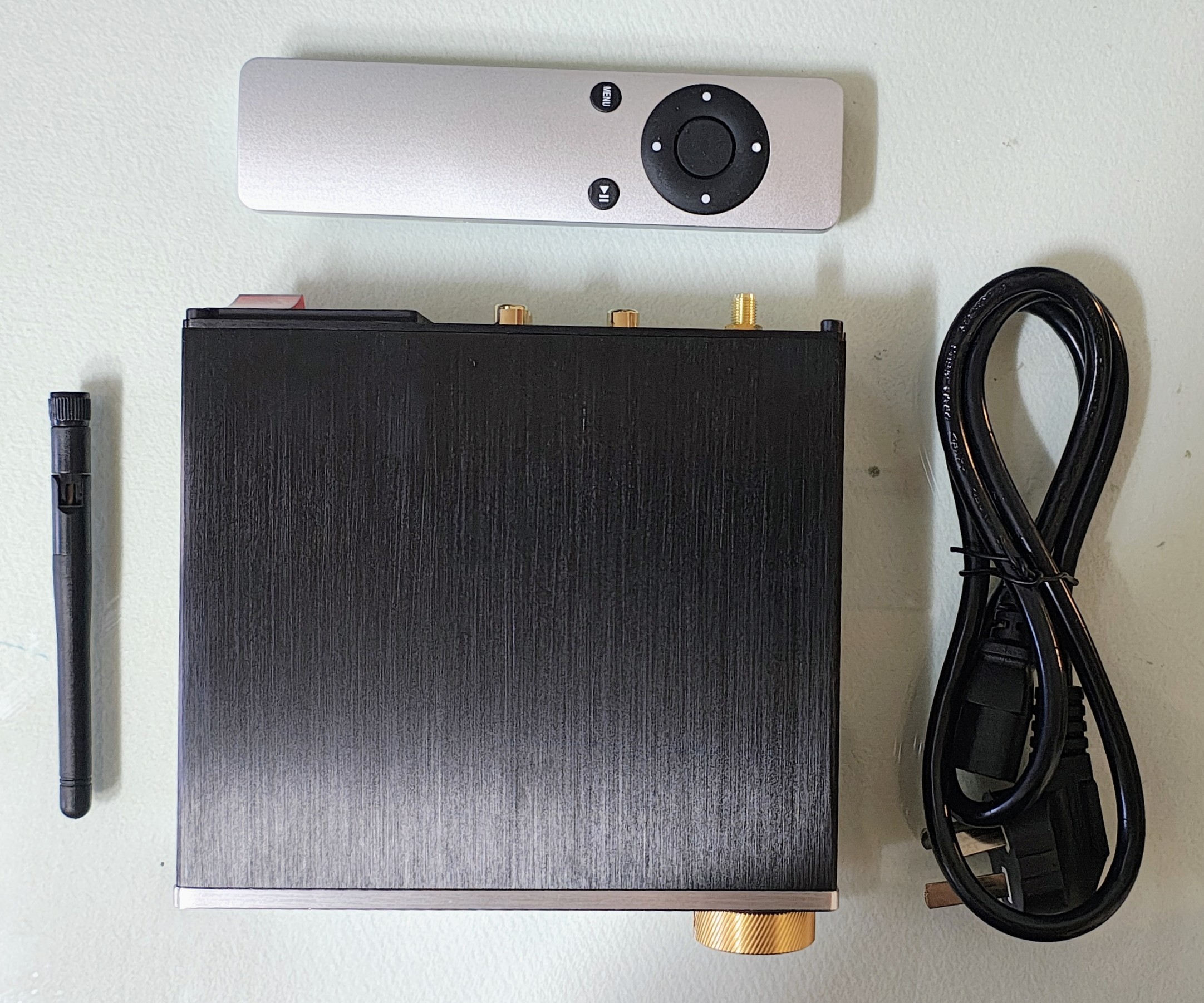

6. 리모컨 사용

함께 제공되는 리모컨을 사용하면 Zishan PD1을 멀리서도 편리하게 조작할 수 있다.

주요 기능으로는 전원 켜기/끄기, 입력 선택, 볼륨 조절, 재생 제어(재생/일시 정지, 트랙 건너뛰기), 메뉴 탐색 등이 있다.

다이얼로 조작하는 것보다 편하다.

일단 리모컨을 사용하게 되면 노브로 조작할 일은 없을 듯하다.

7. 사양

특징세부 사항

상표	후오광수
모델	PD1
유형	무손실 DSD 플레이어 / 밸런스드 DAC
기원	중국 본토
블루투스 버전	5.4 (QCC3095 칩)
블루투스 코덱	LDAC, aptX Adaptive, AAC, SBC
블루투스 샘플링 속도	최대 96kHz
DAC 칩 옵션	듀얼 CS43198, 듀얼 ES9039Q2M, 듀얼 BD34352 (모델에 따라 다름)
U 디스크 재생	PCM 384kHz 32비트, DSD256 (하드웨어 디코딩)
USB DAC 재생	PCM 384kHz 32비트, DSD256(Windows/Linux), 네이티브 DSD512(Linux)
광 입력	PCM 192kHz
동축 출력	PCM 192kHz, DSD(DoP) DoP64
RCA / 3.5mm 출력 레벨	2Vrms, 라인아읏단자임, 해드폰출력단자가 아님
4.4mm 밸런스 출력 레벨	4Vrms, 밸런스드라인아웃 출력, 해드폰 출력단자가 아님
내부 구성 요소	맞춤형 선형 E-트랜스포머, EMI 필터 회로, "블루 로브" 커패시터 뱅크, 탈부착식 듀얼 연산 증폭기 소켓, 금도금 인터페이스, WIMA 레드 + 축 방향 커플링 커패시터, ARM+CPLD+듀얼 오디오 크리스털 코어.
제품 크기 ( 너비 x 길이 x 높이)	155mm x 140mm x 45mm
포장 중량	1.25kg

8. 오작동 & 문제점

주요 문제점들은 대부분 제미나이와의 대화를 통해 해결했다.

처음 발생하는 문제가 아니고 다른 제품들에서 이미 발생했던 문제들이라서

제미나이의 뛰어난 검색 능력으로 대부분 비슷한 해결책이 나온다.

1) USB DAC에서 32bit 384KHz를 지원해야 하지만 USB환경에서 24비트 192Khz만 소리가 난다. (EXFAT /01C)

=> 해결책 : 첨부한 01b로 펌웨어 업데이트 한다.

=> 9. 펌웨어 업데이트 방법 참조

PureD1 펌웨어 업데이트 설명서.txt

0.00MB

펌웨어는 바이두를 통해서 업데이트된다.

링크
Δ 사용 설명서 및 펌웨어 링크: https://pan.baidu.com/s/1rgwYxxfgjbjYdl-C1zKSxg?pwd=pd11

현재 문제가 되고 있는 USB DAC에서 192KHz 이상일 때 출력 소리가 나지 않음(Linux 및 Windows 모두).

문제는 01b 버전의 펌웨어를 업데이트하면 해결된다.

2) 음악 재생 시 4.4mm 벨런스드 출력 시 3.3mm 라인아웃 포트와 차이가 없어 보임

=> JRC 2068DD OP-AMP의 출력 문제로 보임

좋은 OP-AMP로 교체 시 출력이 향상된다고 함

OP-AMP를 교체하면 전체적으로 출력 향상이 되는 것은 확실하다.

3) USB 플레이어에서 정렬방식에 규칙이 없다.

한글순 정렬도 아니고 영어순서 정렬도 아니다.

그냥 뒤죽박죽이다.

LCD에 한글 표시되는 것만으로 이 제품은 다른 버그가 용서된다.

폴더 구분도 되어 폴더별로 플레이도 가능하다.

4) Udisk USB플레이어에서 음악 재생 시 아주 가끔 끊기는 현상 있음 (01C) exFAT

=> 어느 특정한 상황에서 나오는 것으로 보임

=> DAC 필터 linear phase fast( 선형 위상 고속 롤오프 )에서만 증상이 가끔 나타나는 것으로 보임

=> minimum phase default( 최소 위상 ) Default로 바꾼 후 증상 안 나타남

공장 초기화 값은 linear phase fast( 선형 위상 고속 롤오프 )이다.

공장 초기화 값이 디폴트값이 아닌 게 이상하다.

=> 1번 나타났고 초기화 후 확인이 안 되는 증상이라서 해결여부를 알 수 없으나,

갤럭시 SSD에서 나왔을 것으로 추측됨(SDD확인 안 했음)

갤럭시 SSD에서 나타난 문제였다면 전원 관련 문제였을 것으로 보임

5). 회사 홈페이지가 없다.

회사 홈페이지가 없어서 문의할 때가 없다.

회사가 정말 영세하다는 느낌이 든다.

6) UDISK 모드에서 재생하다가 소리가 안나는 증상 있음 (EXFAT / 01C) - 해결 -

====================================================================================

=> 제미나이에 문의해서 받은 의견

-> c. AI 문의해 보니 피크 전력(Peak Power) 부족 현상일 가능성도 있다.

외장 SSD 사용 시 사운드가 사라지는 이유는

SSD에서 순간적으로 많은 전류를 끌어다 쓸 경우

지산 PD1의 내부전력은 순간적으로 뚝 떨어진다

이때 자동으로 MUTE로 오작동한다.

* 낮은 볼륨에서의 자동 뮤트(Mute) 오작동 *

=> 지산제품이나 중국산 DAC에서 주로 나타나는 고질적인 문제점이라고 한다

디지털 오디오 기기들은 전압이 불안정하거나 신호가 약해지면

화이트 노이즈(노이즈 팝)가 발생하는데 이를 막기 위해 회로를 자동으로 차단(뮤트)한다.

볼륨이 낮을 때는 이 차단벽을 뚫지 못하다가, 볼륨을 높여서 전기 신호의 세기를 키워주면

뮤트가 풀리면서 소리가 다시 나오는 특이한 현상이 동반되기도 한다.

삼성 T7, 마이크론 크루셜 등 대부분의 SSD는 데이터 읽기/쓰기 작업이 일어나는 순간

순간적으로 많은 전류(보통 1A~1.5A 이상)를 요구한다고 한다.

하지만 USB 단자가 밀어줄 수 있는 전류는 기본 USB 표준 수준(약 0.5A)에 불과하다.

디코딩 칩이 초고음질 음원(FLAC/DSD)을 읽기 위해 SSD에 과부하를 주는 순간 전력이 부족해진다.

이때 SSD 연결이 강제로 끊어지면서 사운드가 완전히 사라지거나 기기가 멈추게 된다.

====================================================================================

=> 두 개의 SSD와 USB 외장형 조합으로 TEST 결과

USB 외장형 장치와 삼성 SSD 갤럭시 SSD를 여러 조합으로 테스트해 보니

2.5인치 외장형 USB 디스크 사용 시

특정 SSD는 전력 부족 문제로 작동 도중 사운드 사라지는 증상 있음.

갤럭시 GALAX GAMER L SSD (120GB)는 2~3시간 정도 작동하면

소리가 죽었다가 5분 후에 소리가 다시 나오는 증상이 반복해서 나타남

삼성 SSD는 지속적으로 테스트해 보았는데 하루 종일 재생해도 문제가 안 나타남

반면 갤럭시 GALAX GAMER L SSD (120GB)는 2시간만 작동하면 소리가 죽었다가

5분 정도 후에 소리가 다시 나오는 증상이 나타남

특정 SSD의 전력 소모와 관계된 호환성 문제로 보인다.

외부 전원만 연결해 주면 전혀 문제가 없다.

현재는 GALAX GAMER L SSD (120GB) 제품에서 문제가 나타난다.

삼성 850 EVO 120GB 제품에서는 전혀 문제없음

삼성 850EVO 120기가 장착 TEST 한 USB 외장형 제품들은 문제가 없는 것으로 보임

외부 전원만 연결해 주면 전혀 문제가 발생하지 않는다.

외부 전원을 단독으로 연결할 수 있는 3.5인치용 외장형 USB 디스크를 사용하면

아무런 문제 없이 사용할 수 있다.

어떤 SSD HDD를 사용해도 문제가 발생하지 않는다

2.5인치 전용 외장형 USB디스크를 일반적인 Y-CABLE로 연결해서 사용하는 방법도 있지만

이 경우 역전압이 PD1내부로 흘러 들어갈 수 있으니 조심해야 한다.

그냥 3.5인치용 외장형 USB 디스크를 사용하면 마음이 편해진다.

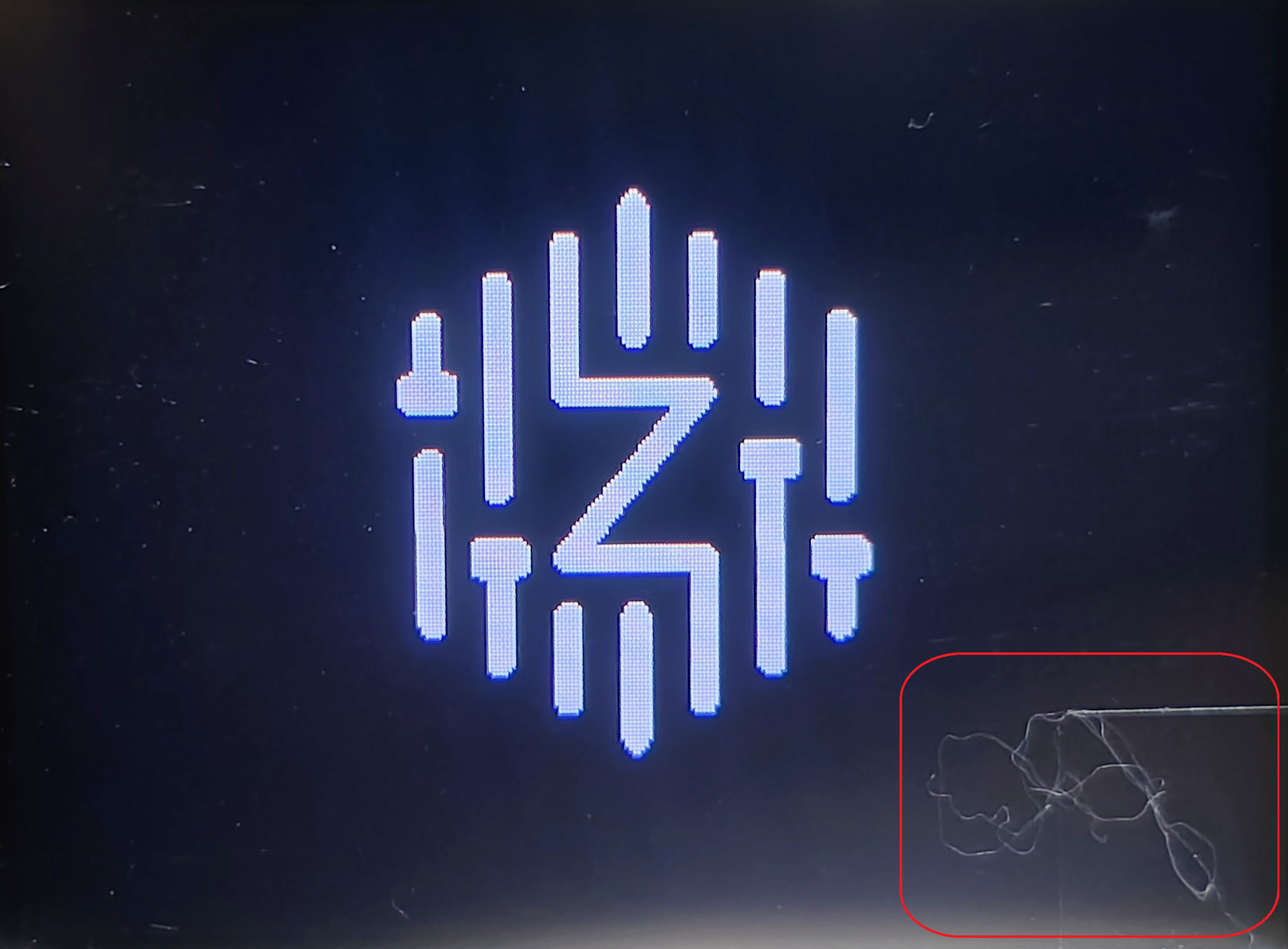

7) LCD 화면 문제 (다른 제품 하고는 관계없음)

화면 보호 필름 같은 두꺼운 비닐이 LCD화면 구석에만 붙어 있다.

접착제로 붙어 있는지 강제로 떼어낼 수 있는 상태가 아니다.

LCD가 불량이라면 lcd 화면만 교체 원하는데.. 알리에서는 환불만 가능하다고 한다.

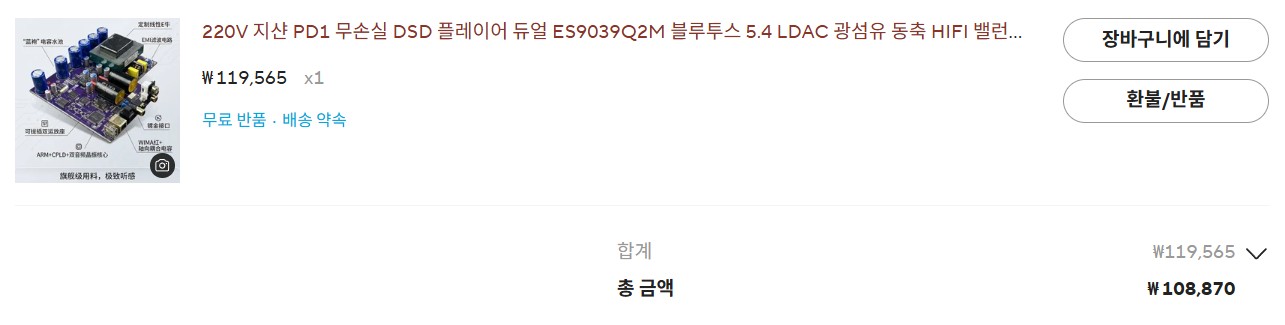

5만 원 정도 저렴하게 구입 한 제품이라서 환불 받으면 같은 가격에 구입이 불가능하다.

LCD 화면만 구입해서 교체하는 비용이 훤씬 더 저렴하다.

사실 눈에 안 띄어서 몰랐는데 리뷰화면 때문에 사진을 찍어 확대해 보니 바로 알게 되었다.

LCD 판매 사이트에서 확인해 보니 LCD 보호필름을 마지막에 떼어내지 않고 장착한 것으로 보인다.

8) UDISK 사용 시 다운되는 문제 있음 (EXFAT /01C) (해결)

지산 다른 제품들의 문제점이 이 제품에도 그대로 나타나는 듯하다.

=> 나름대로 중급 제품인데 너무 하지 않나 하는 생각이 든다.

공장 초기화하고 정상 사용함

-> 버퍼가 작아서 발생하는 문제일 가능성이 있음

-> 음악 파일 이외의 다른 파일들이 Zishan PD1에 혼란을 줘서 문제가 발생하는 것으로 보인다.

외장형 USB SSD는 음악 전용으로만 사용해야 한다.

U-DISK로 사용될 USB SSD 또는 USB HDD에는 음악 파일만 저장한다.

=> 다른 파일은 지산 PD1의 성능을 저하시키고 다운되는 원인이 될 수 있다.

=> 외장형 USB SSD는 음악 전용으로만 사용해야 한다.

___음악 파일 이외의 다른 파일은 제거해 주어야 한다.

___PD1은 오로지 음악파일만 관리한다.

___음악파일이 아닌 다른 파일 때문에 다운되는 증상이 생길 수 있다.

___음악파일이 아닌 다른 파일 때문에 USB SSD 인식 시간이 오래 걸린다.

___USB 외장형 SSD의 경우 대부분 5초 내로 인식하지만

다른 데이터가 있을 경우 인식시키는데 2분 정도 걸린다.

2분 정도 아무 작업도 할 수 없다.

그냥 기다려야 한다.

외장형 SSD를 인식하기 전에 리모컨을 조작하면 음악이 끊기고 화면도 끊기고....

기다리는 시간이 좀 짜증 날 수 있다.

이 경우 SSD내부에 음악 파일 이외의 다른 파일을 찾아서 지워줘야 한다.

Zishan PD1은 음악파일 이외의 다른 데이터가 있으면 제대로 인식을 못해 오랜 시간 동안 스캔한다.

Zishan PD1은 매번 부팅할 때마다 새로 스캔하므로 똑같은 작업을 반복한다.

그러므로 음악파일 이외의 다른 데이터는 모두 찾아서 지워준다.

___음악을 다 듣고 난 후에는 반드시 정상종료를 하고 전원을 꺼 주어야 한다.

___정상종료를 해두어야 다음번에 전원 켰을때 바로 인식하고 이전 플레이하던 곡에서부터 다시 시작한다.

___정상종료 : 리모컨 중앙 버튼을 2초 정도 누르면 LCD가 꺼지면서 종료한다.

___정상 종료 하라는 얘기는 플레이 도중 그냥 전원을 끄지 말라는 의미이다.

___다른 모드로 바꿨을 경우에는 플레이 도중이 아니기 때문에 전원을 꺼도 문제가 안된다.

___ USB-SSD는 컴퓨터에서 음악 파일 카피하는 작업 이외의 다른 작업은 하지 않는다.

___다른 장치에는 절대 연결하지 않는다.

-> 스마트폰에 연결 시 몇 개의 파일을 만드는데 이 파일들이 치명적으로 작용한다. nomedia.db

-> 프리 파일 싱크 같은 동기화 프로그램을 주의한다. sync.ffs_db

UDISK 관련 AI에 도움 요청해서 받은 해결책=====================================

언급된 모든 쓰레기 파일을 반드시 제거한다. (느려지거나 다운되는 원인이 된다.)

USB SSD에는 음악 파일만 관리하면 된다.

쓰레기 파일 모두 삭제
- 검색해서 나온 nomedia.db와 sync.ffs_db 파일들을 과감하게 모두 삭제한다.
- . Jpg /. Png /. Jpeg /. cue /. irc /. txt /. log /. urc /._* /. DS_store파일은 지운다.
- folder.jpg, cover.jpg 이런 파일들을 지운다.
- nomedia.db / sync.ffs_db .database_uuid .thumbnails LOST.DIR 파일들을 지운다.
- 불필요한 대용량 이미지 파일은 지운다.
- 음악 파일 이외의 다른 백업 데이터들은 지워준다.
- 음악 감상에는 0.0001%도 악영향을 주지 않으며, 오히려 지산 PD1의 폴더 읽기 속도가 한결 가벼워진다.
프리파일싱크(FreeFileSync) 사용 시 설정 변경
- 앞으로 동기화할 때 sync.ffs_db 파일이 다시 생기는 것을 막으려면, 프리파일싱크 상단 녹색 톱니바퀴(동기화 설정)를 누르고 방식을 [양방향]이 아닌 [미러(Mirror)] 또는 [업데이트]로 변경해 준다. 미러 방식을 쓰면 이 파일이 새로 생성되지 않는다.
안드로이드 기기 연결 자제
- nomedia.db는 주로 스마트폰이나 안드로이드 태블릿에 SSD를 연결할 때 자동으로 심어진다. 가급적 이 외장 SSD는 PC(윈도)와 지산 PD1 하고만 연결해서 사용하는 것이 가장 깔끔하다.

쓰레기 파일 제거 후 ======================

=> 실제로 USB SSD 인식 속도가 엄청 빨라졌다.

=> 작업하기 전에는 인식하는 과정이 2분 정도 걸렸고 버벅되었고 첫곡 재생까지 30초 이상 걸렸다.

모든 쓰레기 파일 제거 후 전원을 켜면 3~4초 만에 첫곡이 바로 재생된다.

정상종료하고 전원을 끄면 다음번 전원을 켰을 경우 USB SSD 인식과정은 4초 정도 걸린다.

종료 안 하고 전원을 끄면 다시 전원을 켰을 경우 USB SSD 인식하는데 1분 정도 걸리는 경우도 있다.

( 리모컨 가운데 버튼을 2초 정도 누르면 LCD가 꺼지면서 종료한다.)

아직도 특수문자 __ - - ( ) 등은 일부 사용되고 있다.

현재 특수문자가 어떤 영향을 끼치는지는 아직 알 수 없다.

FAT32 포맷은 zishan PD1 의 작동 효율성을 위해 반드시 필요하다.

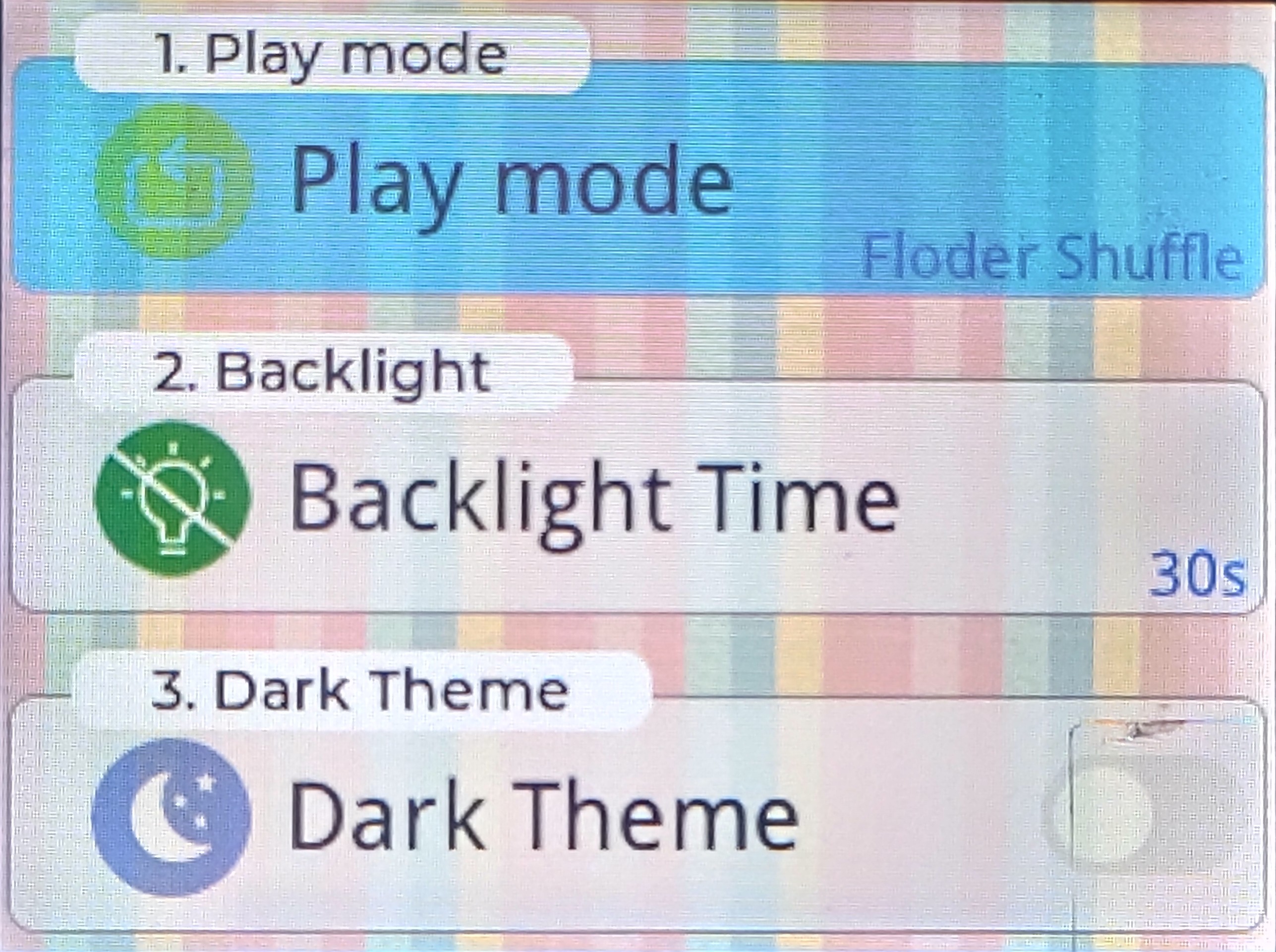

9) UDISK모드로 종료하고 다시 켰을 경우 자동 플레이되는 MP3가 랜덤 플레인 경우가 있다.

=> 정상 종료하고 전원을 끄면 이전 플레이 하던 곡부터 다시 시작한다.

정상 종료를 안하거나 다른 모드에서 전원을 껐을 경우에는 다른 곡이 재생 될 수 있다.

그냥 그렇다는 얘기임

10) 한글 제목으로 된 MP3 일부가 리스트에는 한글로 나오고 플레이화면에서는 한문으로 나온다.

=> 중국 내수용 인터페이스의 한계이다.

중국 오디오 마니아들을 타깃으로 하던 전형적인 내수용 가성비 제품이다.
중국어(간체자) 파일명이나 중국 스트리밍 플랫폼에서 다운로드한 음원 특유의 태그(Tag) 정보,

그리고 인코딩 방식(GBK 등)이 기기 기본 셋팅에 깊게 관여하고 있다.
한국 사용자가 늘어나면서 유니코드 기반의 한글 폰트를 지원해 주기 시작했지만,
시스템의 뼈대는 여전히 중국어 환경에 맞춰져 있다.
이 때문에 긴 한글 제목, 한글 영어 혼합된 제목, 특정 특수문자가 포함된 음원,을 기기가 해석하는 과정에서

오류가 나 한문으로 강제 치환되는 고질적인 버그가 발생한다.
=> 한문으로 나오는 곡만 계속 한문으로 나온다.

11) MP3재생중(U-DISK) 화면이 하얗게 변하면서 아무런 동작을 안하는증상

=> exFAT 포맷 / 01C

껏다키면 다시 동작하기는 하지만 몇시간 사용하면 다시 증상 나타남

초기화 해야만 증상이 나타나지 않는다.

=> 재생화면을 앨범 재킷으로 설정하면 버퍼가 꽉 차서 멈출수 있다고 하는데 그 증상이 아닌가 하는 생각이 든다.

=> 너무 많은 곡이나 너무 많은 폴더를 만들어 나타나는 증상일 수도 있다.

=> FAT32 포맷을 강력하게 권장 한다.

=> 초기화후 Fat32포맷(64K), 특수문자 70%정도 정리, 음악 파일은 5080개, 재생화면 앨범 재킷설정

-> 50시간동안 연속 플레이중 정상작동함 (계속 테스트만 할수는 없어서 50시간으로 종료)

-> 이상 없긴 하지만 버퍼가 꽉 차면 나타나는 증상으로 의심됨

-> 웬만하면 기기가 원하는 셋팅으로만 사용하는 것을 권장함

FAT32 포맷후 특수문자 70%정도 정리 (현재 특수 문자는 ( ) - _ 만 있는 것으로 판단된다.)

지산PD1 초기화후

몇시간정도 테스트 해야 한다는 기준도 없고

50시간정도 연속 테스트 했으니 정상으로 판단됨

인터넷에 떠도는 지산 제품의 문제점 정리 =======

ㄱ. 한 폴더에 100곡 이상을 넘기면 멈출 확률이 있다고 한다.

ㄴ. 하위폴더를 너무 많이 만들면 먹통이 될수도 있다고 한다.

ㄷ. 재생화면을 앨범 재킷으로 설정하면 버퍼가 꽉 차서 멈출 수 있다고 한다.

텍스트 모드가 별도로 있음

ㄹ. 조작을 너무 급하게 하면 멈출 수도 있다

ㅁ. 너무 많은 곡을 메모리카드에 넣어도 멈출 수 있다고 한다.

=> USB SSD는 어떡하라고??? (현재 80G 정도 차 있는 상태)

=> 노래가 5,000곡 이상을 넘기면 안 된다고 한다. (현재 5100곡정도)

ㅂ. 특수 문자 사용자제 () {} [] -__ 등등

ㅅ. 음악 파일 이외의 다른 폴더나 파일은 저장하지 않는다.

ㅇ. 다른 기기와 연결 시 저장되는 파일이 있는지 확인한다. (스마트폰)

ㅈ. FAT32포멧을 권장한다.

=> exFAT 포맷 사용시 지산 PD1에 병목현상이 발생 할 수 있다.

CPU 및 시스템 버벅임 (FAT32 판정승)
데이터 인덱싱 및 곡 스캔 부담 (FAT32 압승)
파일 왜곡 및 화이트 노이즈 (FAT32 권장)

12) USB DAC 사용시 라디오 잡음처럼 들리는 현상 있음

-> U-disk 사용하다가 USB DAC 을 왔다 갔다 하다보면 증상이 나타남

-> 전원을 껏다가 키면 정상으로 돌아온다.

-> U-disk에서 USB DAC 으로 넘어가면 사용하다가 증상이 나타나기도 함

PC에서 새로운 음악을 플레이 하거나 새로운 영화를 볼때 증상이 나타나는 것으로 보아

주파수가 변경될때 PD1에서 이를 제대로 수용 못하고 클럭 동기화 오류가 발생 하는 것으로 보임

PD1_reset.bat 으로 초기화 시켜주면 증상은 다시 나타나지 않는다.

-> 컴퓨터에서 사운드가 재생되는 상태에서 연결하지 않는다.

Zishan PD1)에서 U-Disk(SD카드) 재생 모드와 USB DAC 모드를 전환할 때
내부 오디오 칩셋(AK4493/ES9039Q2M 등)의 클럭(Clock) 동기화 오류로 인해 발생하는 전형적인 '칩셋 락(Lock) 풀림' 현상이다.

모드 전환 전에 음악을 먼저 끄는 습관만으로도 발생 빈도를 크게 낮출 수 있다.

브라우저와 윈도우 사운드 시스템의 '오디오 공유' 방식과 '하드웨어 가속' 기능이 지산 PD1의 칩셋 전환 오류를 더 자주 유발하는 원인일 수 있다.

pd1_reset.bat

0.00MB

ㄱ. 브라우저의 하드웨어 가속을 끈다.

ㄴ. 유튜브의 대부분 오디오 스트리밍은 원본이 24bit / 44100Hz(44.1kHz)를 기반으로 작동한다.

컴퓨터도 비슷하게 설정해 준다.(32bit 44.1kHz 가 가장 비슷하다.)

ㄷ. 사운드 제어판에서 (윈도우 단축키 Win + R을 누르고 mmsys.cpl을 입력해 [소리 제어판]을 연다.)

=> '응용프로그램에서 이장치의 단독 모드를 사용하도록 허용' 에 체크되어 있는 것을 해제 한다.' (중요)

=> 32bit 44.1kHz 설정

=> 유튜브 플레이 브라우저 크롬 하드웨어 가속을 끈다.

크롬의 오디오 렌더러 엔진 자체가 32비트 고정 DAC과 유독 타이밍 버그를 자주 일으킨다.

만약 설정을 다 했는데도 드물게 틱- 하는 소리가 난다면,

마이크로소프트 엣지(Edge)나 웨일(Whale) 브라우저로 유튜브를 재생해 테스트 해본다.

. 브라우저 엔진 차이로 증상이 사라지는 경우가 많이 있다.

윈도우 사운드 시스템이 지산 PD1에 무리한 오디오 명령을 보내지 않게 되므로,
전원을 껐다 켜야 했던 빈도가 획기적으로 줄어들수 있다.

ㄹ. 장치 관리자에서 범용직렬버스 컨트롤러 안에 있는 장치들의 "전원 절약...." 체크 되어 있는 상태를 모두 해지한다.

USB 관련 장치 절전모드를 모두 해제한다.

ㅁ. 칩셋이 동기화 될수 있도록 천천히 순서대로 작업 한다.

=> U-Disk 음악 정지
       => USB DAC 모드 전환
       => 3초 대기 (칩셋이 PC와 신호를 주고받는 시간)
       => 유튜브 새로 실행 ( 유튜브 창에서 F5 (새로고침) 누르기 )

ㅂ. USB2.0 포트에 케이블을 연결한다.

USB3.0에서 장치가 잡히고 USB2.0에서 장치가 안잡히는 케이블이 있는데 그런 케이블은 바로 교체한다.

짧고 굵은 케이블을 권장한다.

ㅅ. 컴퓨터에서 소리가 재생되는 상태에서 연결하지 않는다.

연결하자마자 들어오는 신호가 동기화 오류의 원인이 된다.

연결하고 플레이어를 실행시킨다.

일반적으로 컴퓨터 연결되어 있는 상태에서 컴퓨터와 같이 전원을 키고 사용하는 것은 문제가 안된다.

PD1에서 다른 모드 특히 U-disk 에 가서 음악 듣다가 다시 돌아 오는 경우 대부분의 문제가 발생한다.

ㅇ. 소프트웨어 리셋하기 ( 배치 화일 실행으로 바로 리셋할 수 있다.)

=> 윈도우에서 장치 연결을 끊었다가 다시 붙여서 지산 PD1 내부 칩셋의 동기화를 강제로 새로고침하는 방법이다.

증상이 나타나면 바로 실행시켜서 리셋해준다.

배치 화일을 관리자 권한으로 실행 시킨다.

문제가 된 프로그램을 새로 실행시킨다.

ㄱ~ㄹ 과정을 생략해도 리셋을 실행시키면 정상화 된다.

ㄱ~ㄹ 과정은 문제가 발생할 확률을 낮춰 준다.

batch
@echo off
echo =========================================
echo Zishan PD1 (Combo384 Amanero) Resetting
echo =========================================

echo 1. Stopping Windows Audio Service...
net stop Audiosrv /y > nul 2>&1

echo 2. Resetting Amanero Hardware...
powershell -Command "Disable-PnpDevice -InstanceId (Get-PnpDevice -FriendlyName 'Combo384 Amanero').InstanceId -Confirm:$false" > nul 2>&1
timeout /t 1 > nul
powershell -Command "Enable-PnpDevice -InstanceId (Get-PnpDevice -FriendlyName 'Combo384 Amanero').InstanceId -Confirm:$false" > nul 2>&1

echo 3. Restarting Windows Audio Service...
net start Audiosrv > nul 2>&1
net start AudioEndpointBuilder > nul 2>&1

echo =========================================
echo Done! Please refresh Your Program (F5).
echo =========================================
timeout /t 2

pd1_reset.bat

0.00MB

9. 펌웨어 업데이트 방법

링크: https://pan.baidu.com/s/1rgwYxxfgjbjYdl-C1zKSxg?pwd=pd11

펌웨어 01C버전===============================

1. USB 드라이브를 FAT32로 포맷한다.

2. 다운로드한 pd1app.bin 파일을 USB 드라이브의 루트 디렉터리에 복사한다.

USB 드라이브는 반드시 FAT32 파일시스템이어야 한다.

파일이름은 pd1app.bin 이어야 한다.

SD카드 사용 시 구형 리더기는 인식을 못하는 경우가 많다.

이 많은 리더기중 왼쪽 끝의 리더기 하나만 인식한다.

메모리는 FAT32 포맷이면 대부분 인식하는 것으로 보인다.

USB 메모리는 대부분 잘 인식된다.

3. -> 기기의 전원을 끄고
   -> 모든 USB 드라이브를 분리한다.
   -> pd1app.bin 파일이 있는 USB 드라이브를 PureD1의 USB 포트에 연결한다.
   -> 전면 패널 오른쪽의 노브를 누른 상태에서 전원 버튼을 눌러 기기를 켠다.
   -> "Find U disk... OK!" 메시지가 나타나면 노브에서 손을 뗀다.

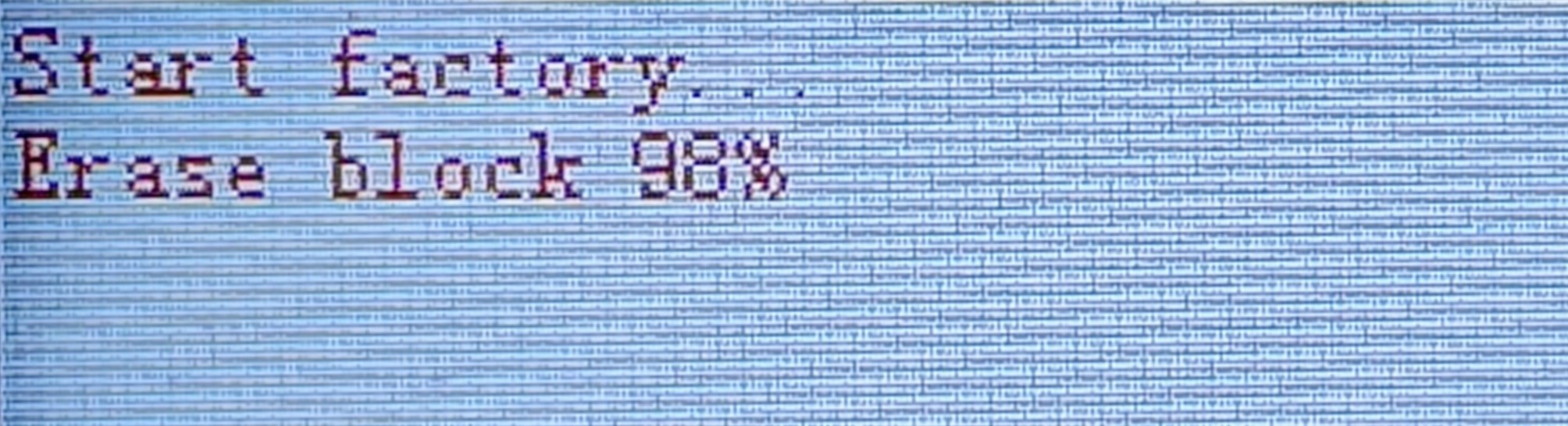

4. "Erase block 39%" 메시지가 나타나면 업그레이드가 진행 중인 것이다.

=>7번으로 진행한다. 정상진행

5. "Erase block 39%" 메시지가 안 나오고 비정상

"Find U disk..12"

"Need Fat32!"

이렇게 메시지가 나오면 USB 드라이브가 제대로 인식되지 않은 것이다.

=> USB 메모리가 FAT32로 포맷인지 먼저 확인한다.

=> USB 메모리가 제대로 인식되지 않은 것이다.

FAT32 포맷과 파일 이름이 pd1app.bin인지 확인하고,

전원을 끈 후 2단계부터 다시 진행한다.

같은 메시지가 계속 나오면 USB 장치를 제대로 인식하지 못한 것이다.

SD카드 사용 시 리더기 인식에 문제가 있을 때 주로 나오는 메시지이다.

SD메모리를 사용했다면 리더기를 인식하지 못했을 가능성이 많다.

최신형으로 교체하고 테스트한다.

정상적으로 포맷하고 파일명까지 문제없으면 메모리 리더기를 인식하지 못하는 것이다.

6. "Erase block 39%" 메시지가 안 나오고 비정상

" Start factory... " 메시지로 넘어간다.(공장초기화)

" Start factory... " 메시지가 계속 표시되면 USB 드라이브를

FAT32로 포맷하고 2단계부터 다시 진행한다.

계속 반복된다면 USB 메모리가 불량이거나 제대로 인식되지 않은 것이다.

SD메모리 사용했다면 리더기를 인식하지 못했을 가능성이 많다.

최신형으로 교체하고 테스트한다.

정상적으로 포맷하고 파일명까지 문제없으면 메모리 리더기를 인식하지 못하는 것이다.

7. "Erase block" 정상진행

"Write flash 100%" (2번 정도 반복한다.)

메시지가 나타날 때까지 약 3분 정도 기다린다.
" Write flash 100% %" 메시지가 표시되면 펌웨어가 정상적으로 업데이트 완료된 상태이다.

끝나면 자동 재부팅한다.

펌웨어 업데이트 과정에서 벽돌이 될 걱정은 안 해도 된다.
공장 초기화 및 펌웨어 업그레이드 과정은 정전이 돼서 기기가 꺼지더라도

전원이 들어온 후 처음부터 다시 진행하면 된다.
정전이 발생하면 처음부터 과정을 다시 진행한다.

01c:
01b: 곡 전환 중 큰 텍스트 인터페이스가 건너뛰어지는 문제를 수정.
ES9039Q2M 384K에서 소리가 나지 않는 문제를 수정.
메모리 부족으로 인해 해상도가 768보다 큰 앨범 커버가 표시되지 않는 문제 수정.

01a: 첫 번째 펌웨어 버전

10. 공장 초기화

1. -> 기기의 전원을 끄고
2. -> 모든 USB 드라이브를 분리한다.
3. -> 전면 패널 오른쪽의 노브를 누른 상태에서 전원 버튼을 눌러 기기를 켠다.

4.-> "Find U disk... 6" 메시지가 나타나면 노브에서 손을 뗀다.

5. -> "Start Factory..." 메시지 나오면 공장 초기화가 시작된다.

6. -> 자동으로 재부팅한다.

7-> About에서 펌웨어 버전을 확인한다.

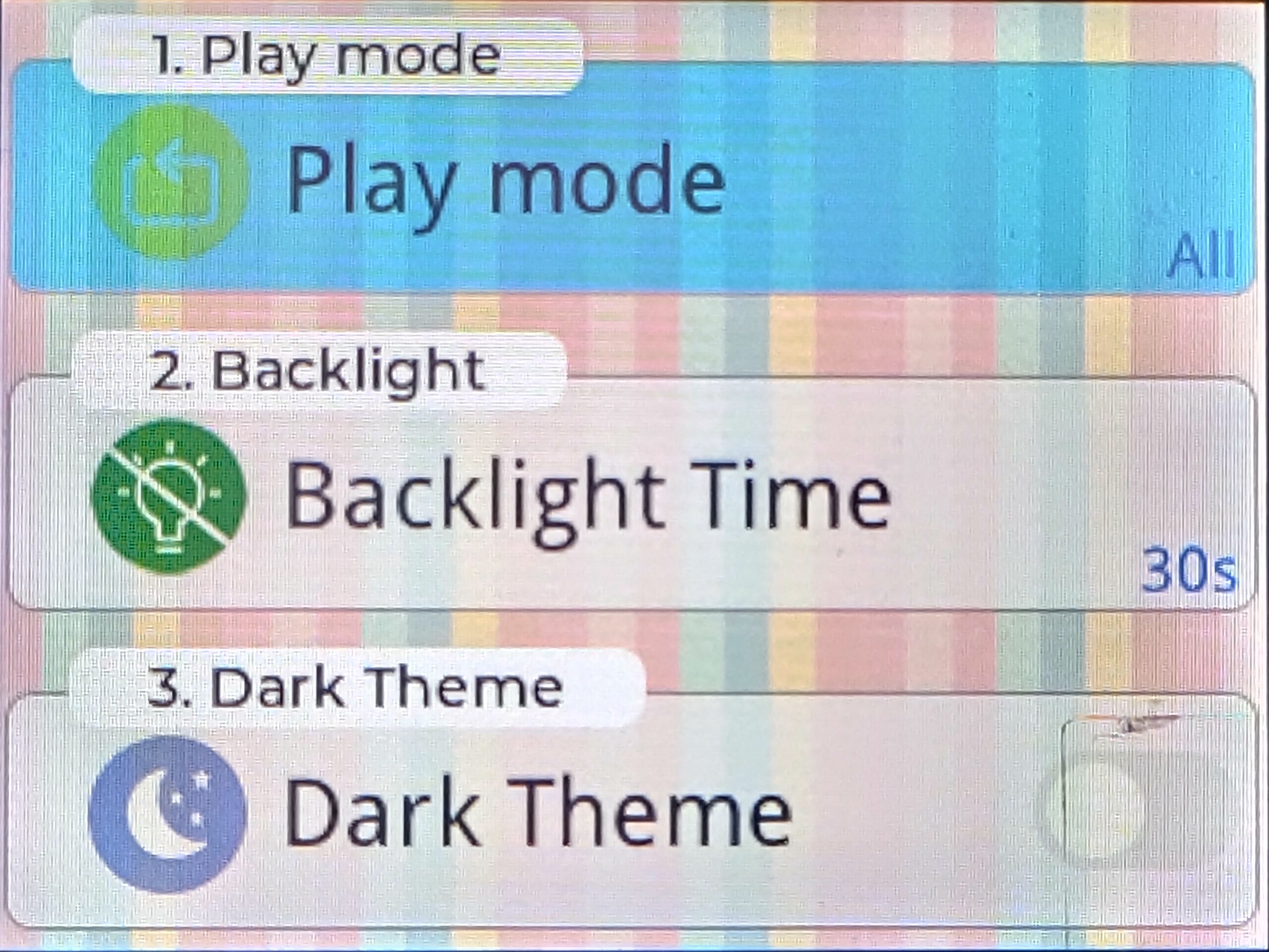

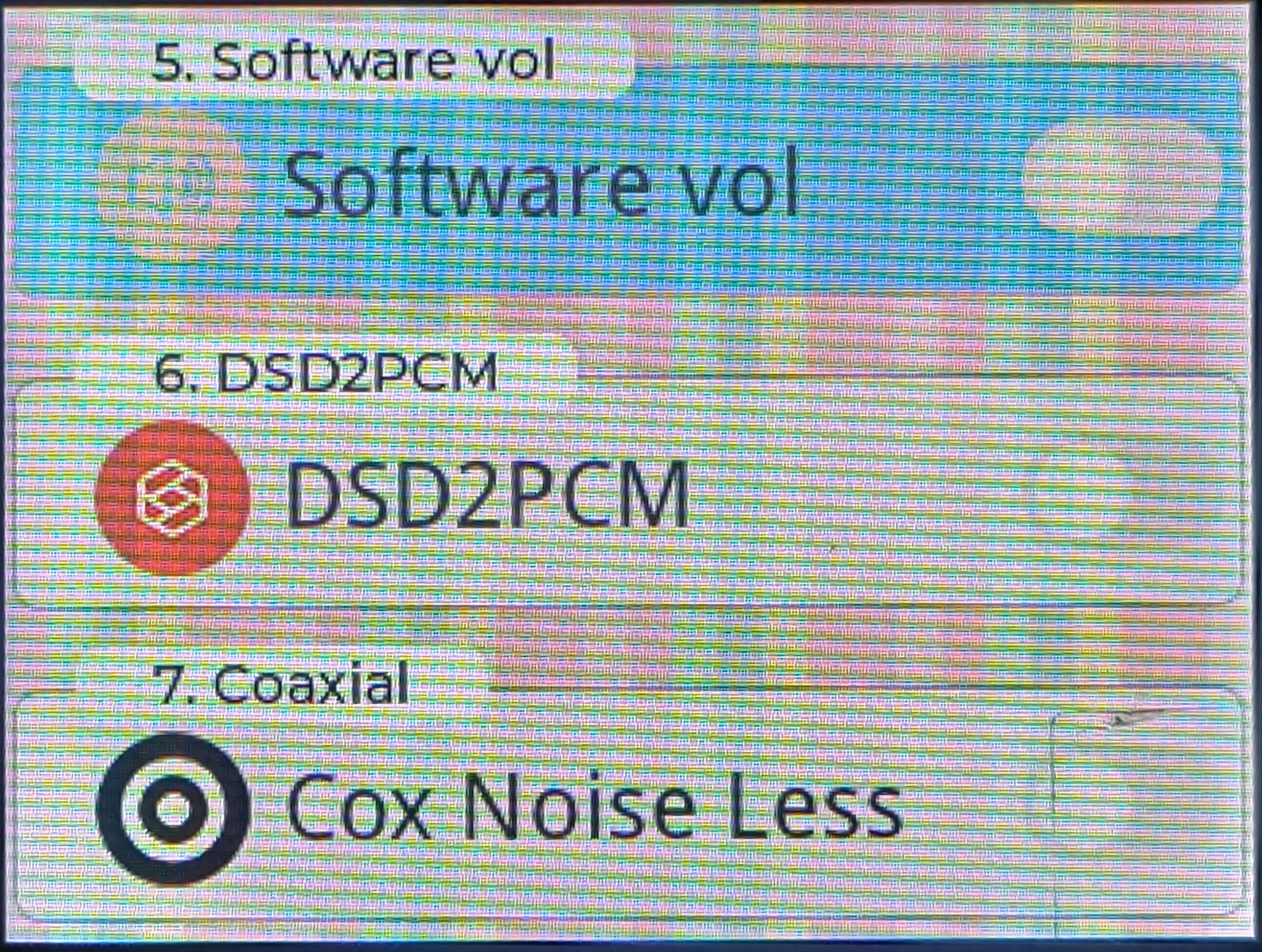

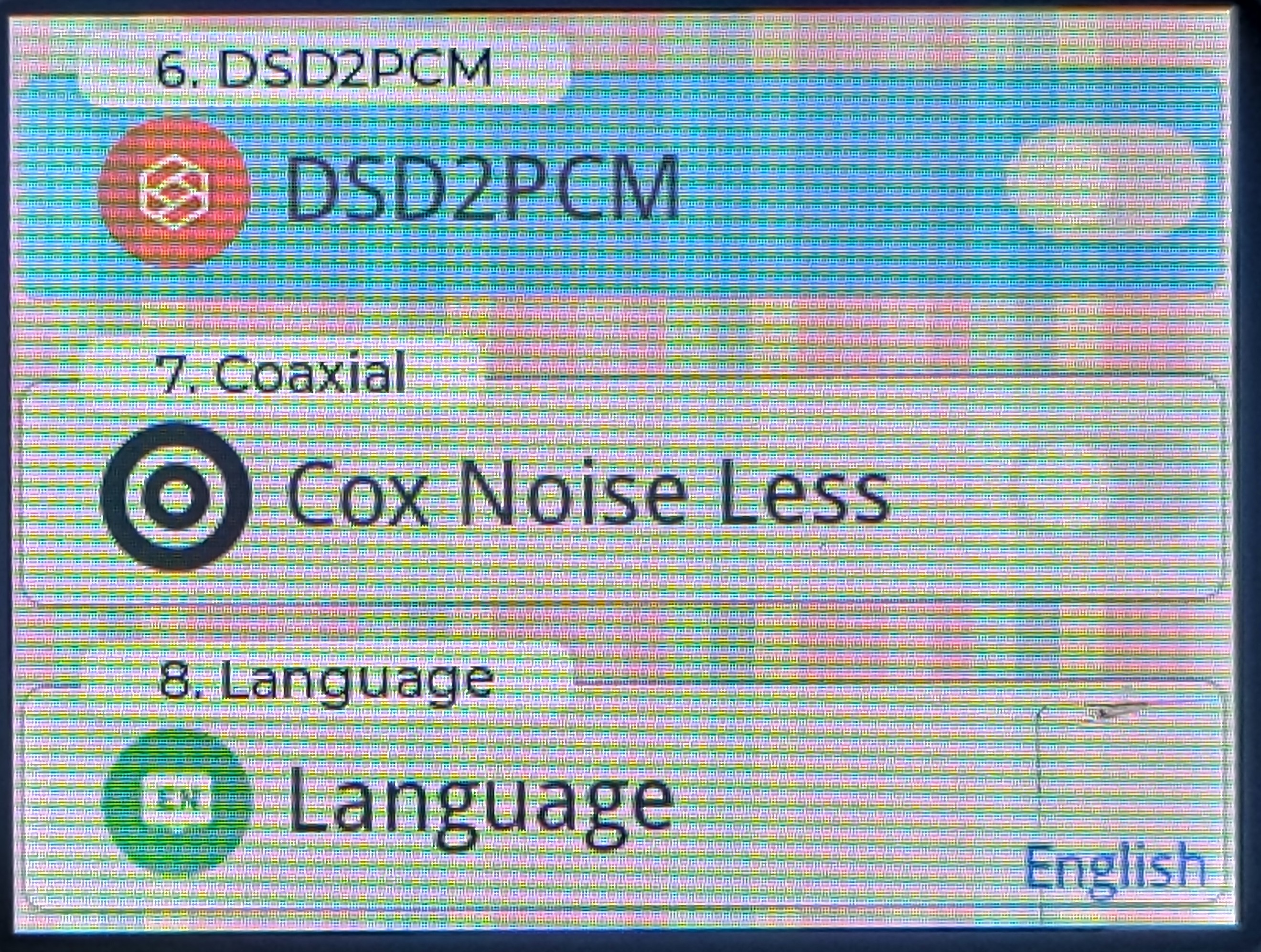

11. 메뉴 언어 변경

시스템

9번 Language 선택해서 리모컨 오른쪽 방향버튼으로 언어 변경을 한다.

메뉴에는 한글은 없고 영어 선택만 가능하다.

한글폰트는 USB 메모리에서 노래재생 시에만 표시된다.

HEAD-Fi 소개 사진=====================================================================

ZiShan PureD1 lossless DSD player, Bluetooth 5.4 LDAC fiber, coaxial HIFI fever balanced DAC

220V Zishan PD1 lossless DSD player, Bluetooth 5.4 LDAC fiber, coaxial HIFI fever balanced DAC Brief Specs: Firmware rev: ZiSan PureD1 01a. 220V Dual ES9039Q2M + 3 replaceable chips: 2x I/V JRC 2068DD + 1 LF = JRC 2068DD ( in total just 3x JRC 2068DD) Bala

www.head-fi.org

OP-AMP 교체 시 참고

I/V = 2x OPA1612,
LF = OPA1622.

https://ko.aliexpress.com/item/1005012314080974.html?spm=a2g0o.order_list.order_list_main.5.22f6140fqQm0o2&gatewayAdapt=glo2kor

220V 지샨 PD1 무손실 DSD 플레이어 듀얼 ES9039Q2M 블루투스 5.4 LDAC 광섬유 동축 HIFI 밸런스드 DAC - AliEx

Smarter Shopping, Better Living! Aliexpress.com

ko.aliexpress.com

저작자표시 비영리 변경금지 (새창열림)

'리뷰&리뷰' 카테고리의 다른 글

Logitech G933S(G935) 모터롤라 엣지 50에 무선 USB 연결하기 (0)	2026.06.24
KEBIDU L336 유니버설 리모컨 (IR 학습 기능) (0)	2026.06.07
HiLDA LS155 LASER LEVEL (0)	2026.04.23
QIGOM 15.4mm 베이스 이어폰 유닛 S1606-32A DIY이어폰 만들기2 (0)	2026.03.24
라익미 울트라 D5501L 4K HDR IPS 55인치 TV 수리하기 (0)	2026.01.27

Zishan PD1 무손실 DSD 플레이어 DAP

Zishan PD1 무손실 DSD 플레이어 DAP 듀얼 ES9039Q2M,QCC3095

Zishan PD1 무손실 DSD 플레이어

사양

Zishan PD1 (DAC)+ Douk Audio A5(앰프) +SUB우퍼 조합에서

OP-AMP 사용

1. 노브를 사용한 기본 조작방법

2. USB 저장 장치 재생 ( U Disk )

Zishan PD1에서 FAT32와 exFAT 두 포맷의 실제 성능 차이

언급된 모든 쓰레기 파일을 반드시 제거한다. (느려지거나 다운되는 원인이 된다.)

USB SSD에 음악 파일만 관리하면 된다.

ㄱ. 쓰레기 파일 모두 삭제

ㄴ. 불필요한 대용량 이미지 파일은 지운다.

ㄷ. 프리파일싱크(FreeFileSync) 사용 시 설정

ㄹ. 안드로이드 기기 연결 자제

지산 PD1 USB 외장 SSD 인식 시간

노래 플레이 화면

MP3 / FLAC / DSD 재생

=====================================

Zishan PD1 DAP를 U-disk에서 안정적으로 사용하는 방법

제미나이 도움으로 해결 완료

9. 권장 설정을 다 했는데 알수 없는 이상한 증상이 나타나면 초기화 하고 사용한다.

3. 블루투스 연결

4. USB-DAC 모드 재생

Zishan PD1은 노트북과 스마트폰용 고급 USB DAC으로 사용할 수 있다.

댁필터 설정은 Default 설정으로 사용해도 별 문제없다.

linear phase fast( 선형 위상 고속 롤오프 )

linear phase apodizing( 선형 위상 아포다이징 )

Minimum phase fast( 최소 위상 빠른 롤오프)

minimum phase slow( 최소 위상 지연)

minimum phase default( 최소 위상 ) Default

5 광/동축 입력

6. 리모컨 사용

7. 사양

8. 오작동 & 문제점

6) UDISK 모드에서 재생하다가 소리가 안나는 증상 있음 (EXFAT / 01C) - 해결 -

USB 외장형 장치와 삼성 SSD 갤럭시 SSD를 여러 조합으로 테스트해 보니

외부 전원만 연결해 주면 전혀 문제가 발생하지 않는다.

외부 전원을 단독으로 연결할 수 있는 3.5인치용 외장형 USB 디스크를 사용하면

아무런 문제 없이 사용할 수 있다.

8) UDISK 사용 시 다운되는 문제 있음 (EXFAT /01C) (해결)

외장형 USB SSD는 음악 전용으로만 사용해야 한다.

언급된 모든 쓰레기 파일을 반드시 제거한다. (느려지거나 다운되는 원인이 된다.)

USB SSD에는 음악 파일만 관리하면 된다.

12) USB DAC 사용시 라디오 잡음처럼 들리는 현상 있음

9. 펌웨어 업데이트 방법

10. 공장 초기화

11. 메뉴 언어 변경

HEAD-Fi 소개 사진=====================================================================

'리뷰&리뷰' 카테고리의 다른 글

'리뷰&리뷰' Related Articles

티스토리툴바
