ERGOTRON Neo-Flex Widescreen  Lift Stand

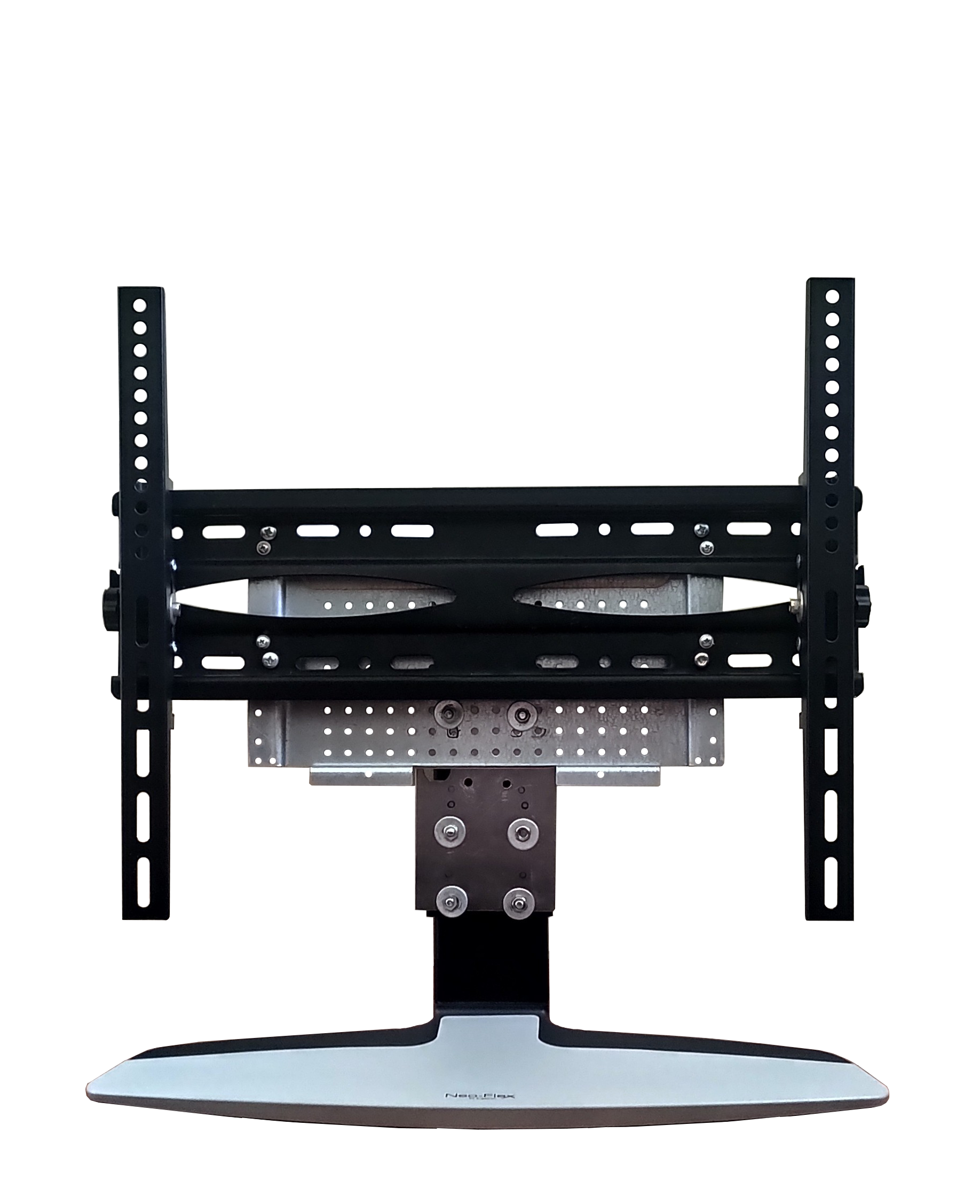

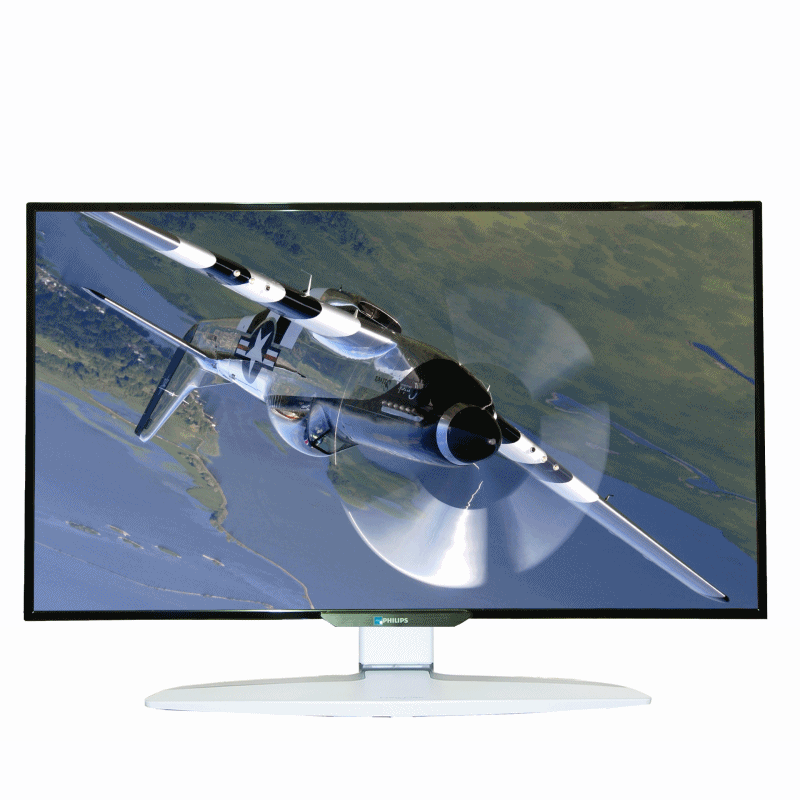

어고트론 리프트 스탠드 ERGOTRON Neo-Flex Widescreen Lift Stand





10년이상 사용한 제품이지만  고장을 예상하지는 못했다.



갑자기 내부 줄이 끊어져서 모니터가 바닥에 꽝하고 내려 앉았을때 가슴이 철렁했다.

가장 낮은 상태에서 4Cm 정도 내려 앉은 거라서 그나마 다행이었다.

내부에 줄이 있어서 늘 당겨진 상태로 유지된다는 것은 알고 있었지만 끊어지는 것은 생각을 못했다.



이미 끊어진 상태라 내부 선 연결 상태를 알수가 없다.

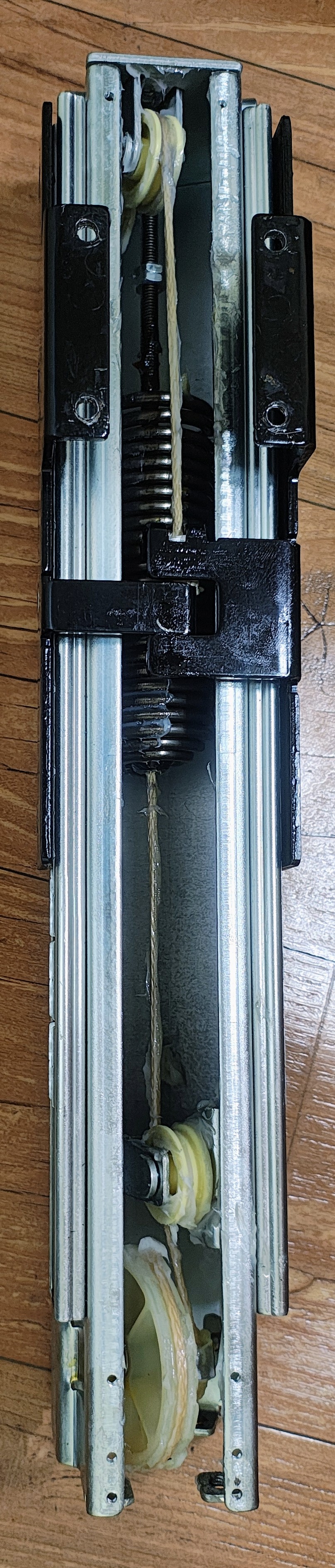

다행히 멀쩡한 제품이 있어서 뜯어서 참조했다.

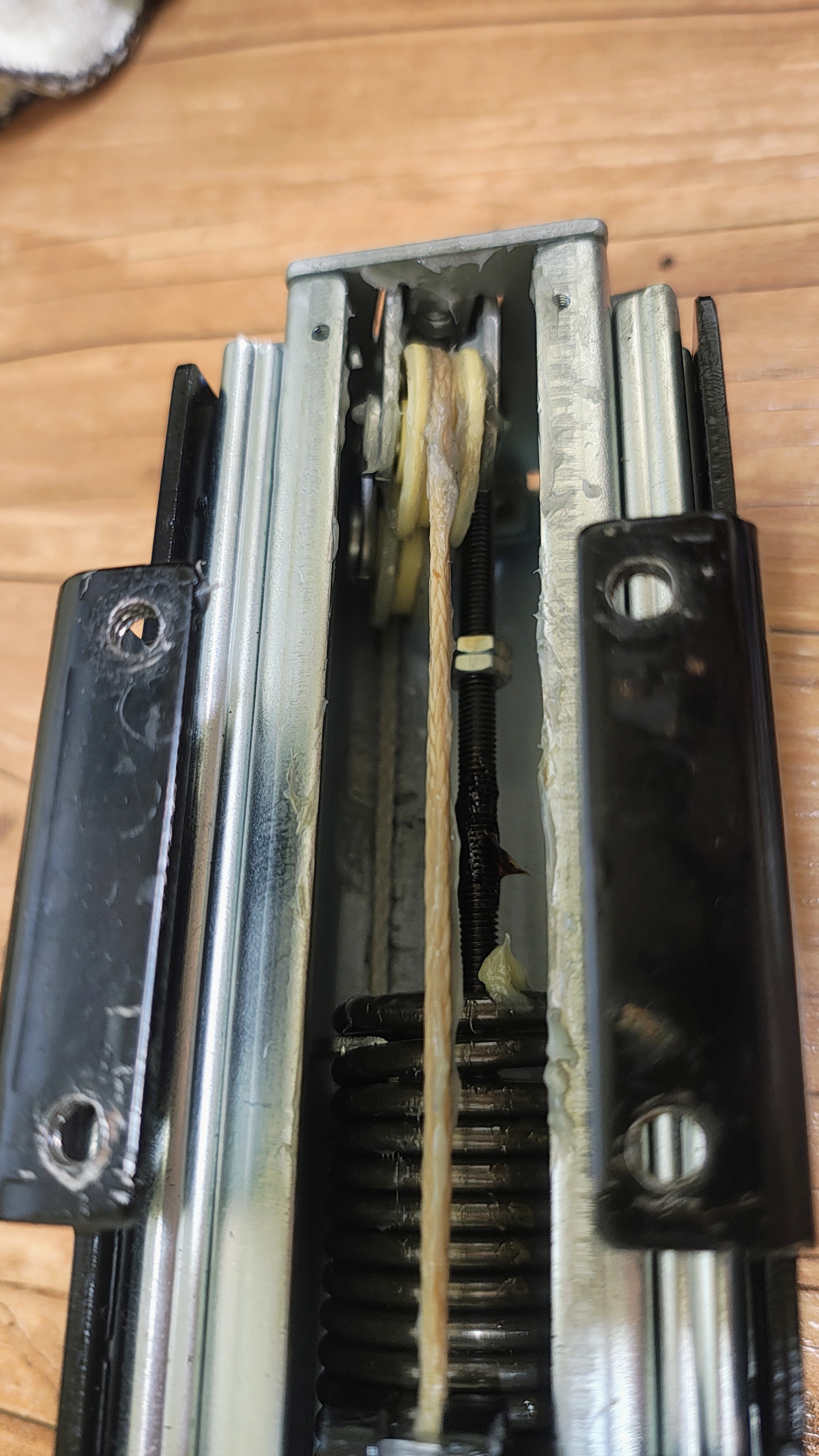

내부에 구리스가 이렇게 떡이 되어 묻어 있는 것은 정상 상태가 아니다.

원래 정상적인 제품이라면 이렇게 구리스가 발라져 있지 않다.

케이블은 늘어나는 성질의 케이블을 사용하면 안된다.

늘어나지 않는 케이블을 사용하되 두께는 2mm ~2.5mm가 적당하다.

인터넷이나 아웃도어 매장에서 늘어남이 전혀 없고(저신율) 인장 강도가 매우 높은

2mm~2.5mm 낚시용/캠핑용 '다이니마 로프'나 '타프 슬링 줄' '케블라' 코드 를 구매해 장착해야 순정과 유사하게 작동한다

실재 사용된 줄은 2.5mm 이므로 구할수 있다면 2.5mm를 구해서 장착할 것을 권장 한다.

다이니마 로프를 2mm ~2,5mm를 구매하면 된다.



다른 줄은 권장하지 않는다.

나일론줄이나 좀 더 두꺼운 일반줄을 사용하면 처음에는 작동하는듯 보이지만

시간이 지나면 중간에 걸려 멈추는 현상이 발생한다.

나일론의 늘어나는 성질 때문인 것으로 보인다.





HIKEMAN 4Pcs Dyneema Guyline 초경량 반사 가이 라인 캠핑 텐트 가이 로프 야외 캠핑 하이킹 장비 액세서

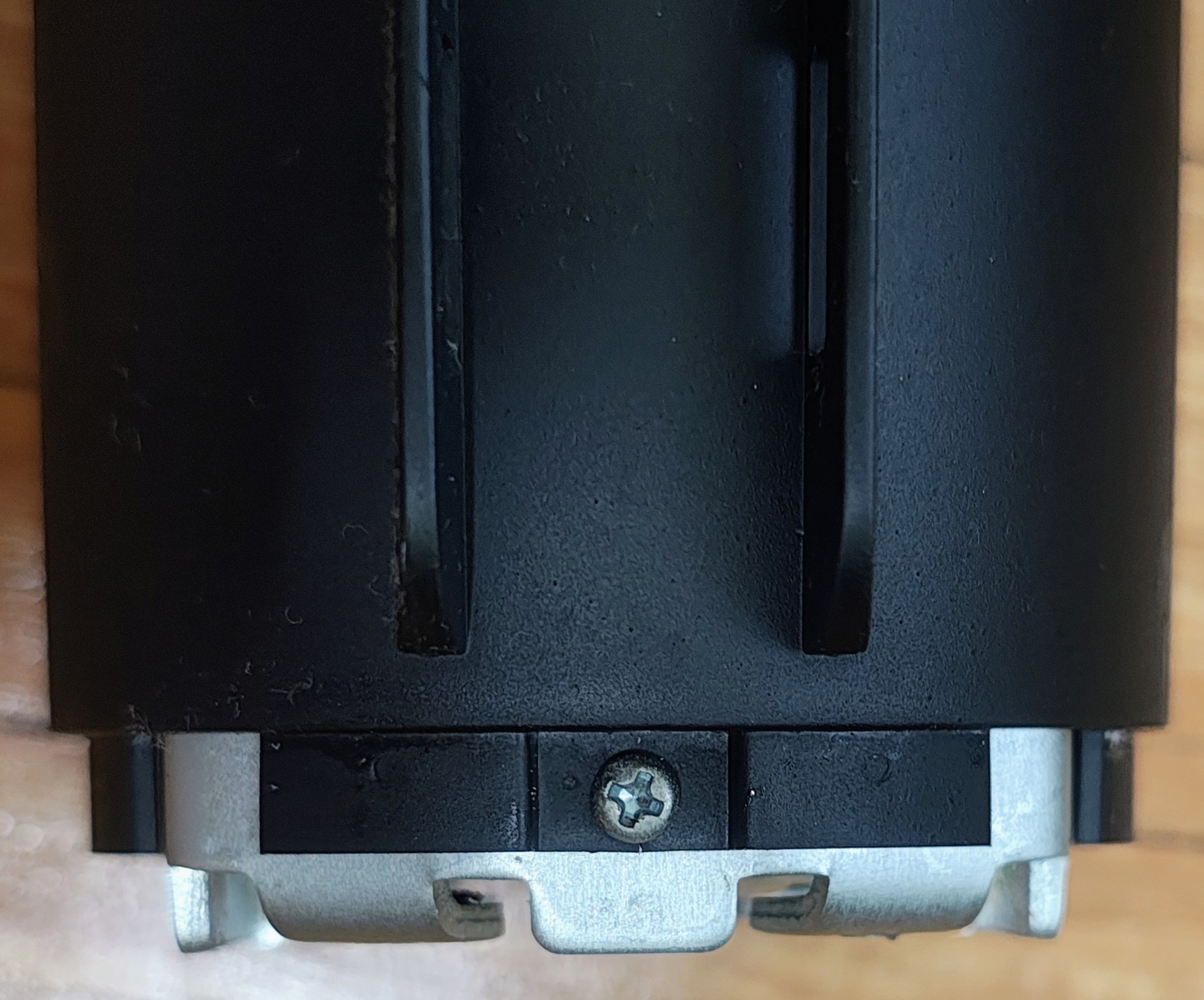

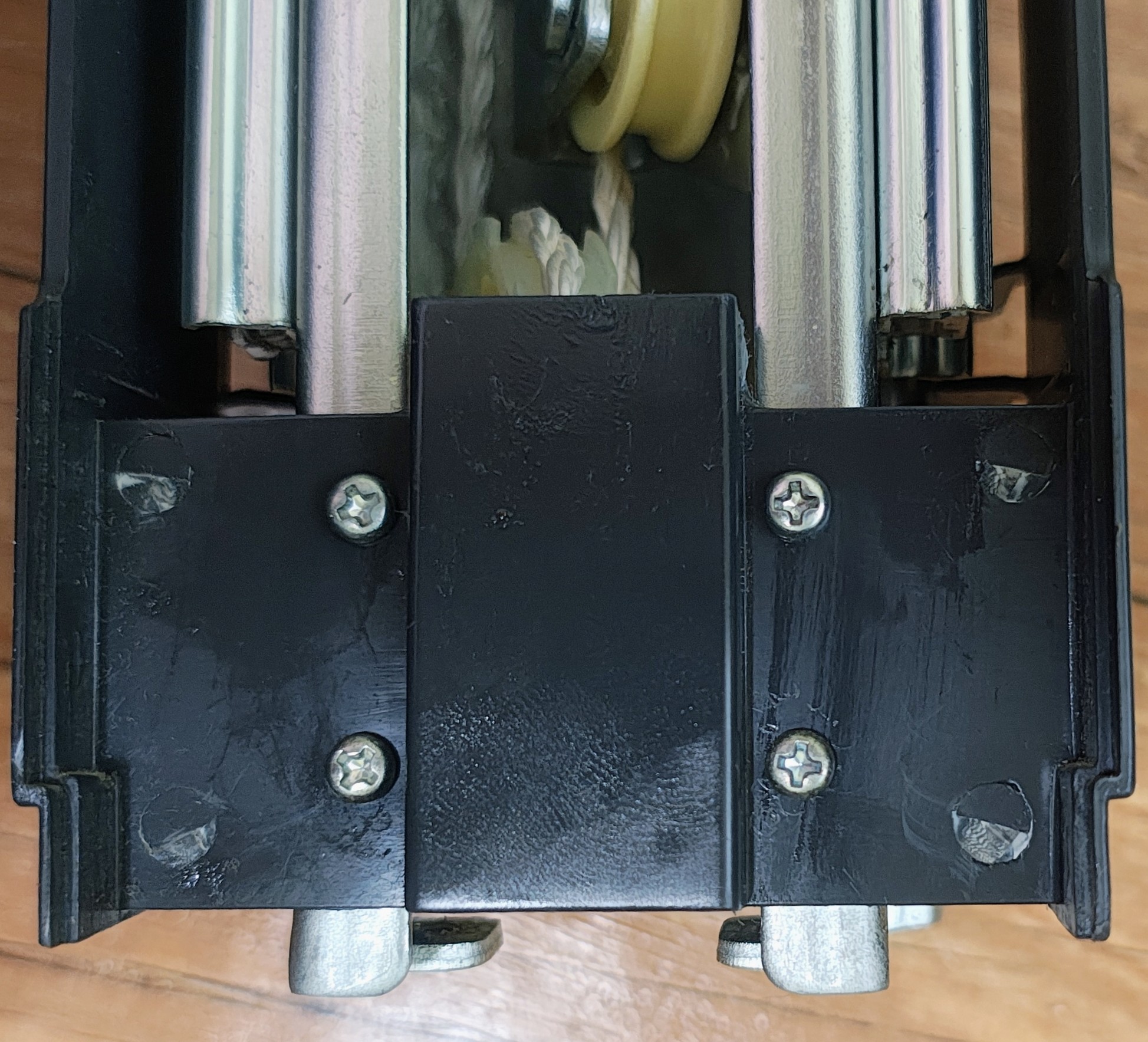

스프링에 고정되어 있는 철판 빼기

나사를 풀러서 철판을 빼야 하는데 그냥 손으로 빠지지 않는다.

나사를 풀고 망치로 살살 쳐서 스프링 방향으로 돌려서 빼야한다.

다시 끼울때는 일자드라이버로 스프링을 벌려서 끼운후 망치로 다시 쳐서 두칸정도 돌려서 집어 넣고 나사로 고정 시키면 된다.



맨 밑에 스프링 걸림장치를 바닥까지 내려가게 풀어준다.

최대한 풀어줘야 나중에 줄을 묶을때 팽팽하게 묶을수 있다.

그리고 다시 스프링에 끼울때도 편하게 끼울수 있다.

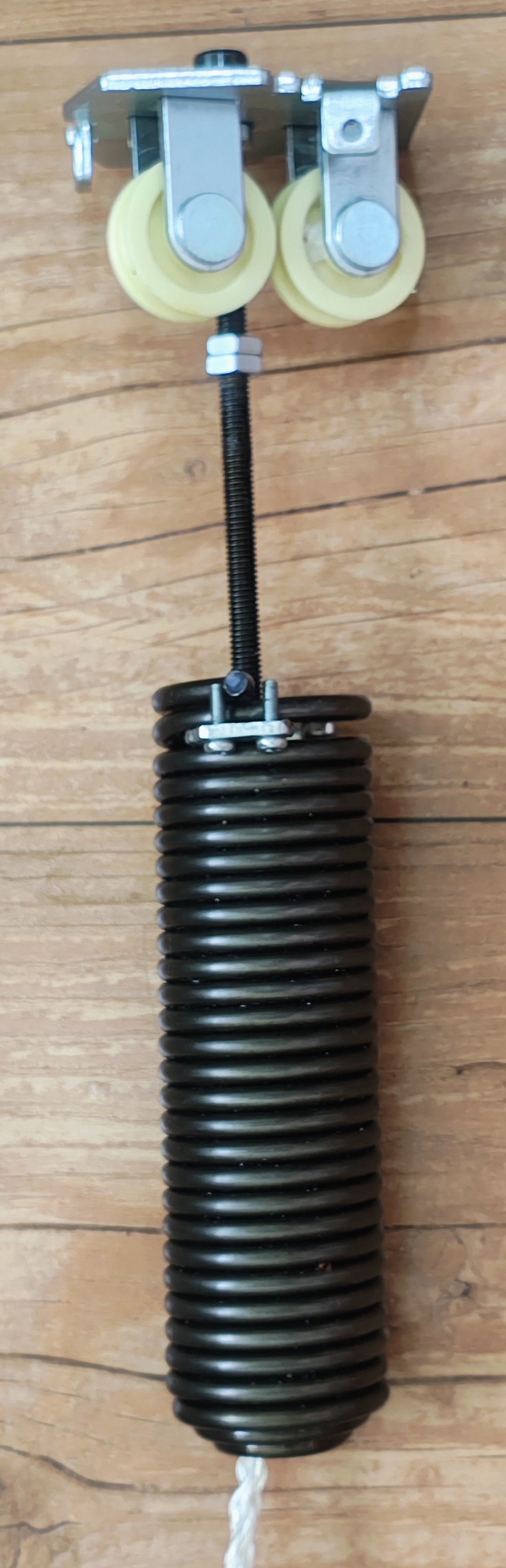

중간에 있는 너트는 위치를 잘 고정 시켜야 한다.

보통 움직이지 않는다.

스프링과 도르래에 부딫치는 것을 방지해준다.

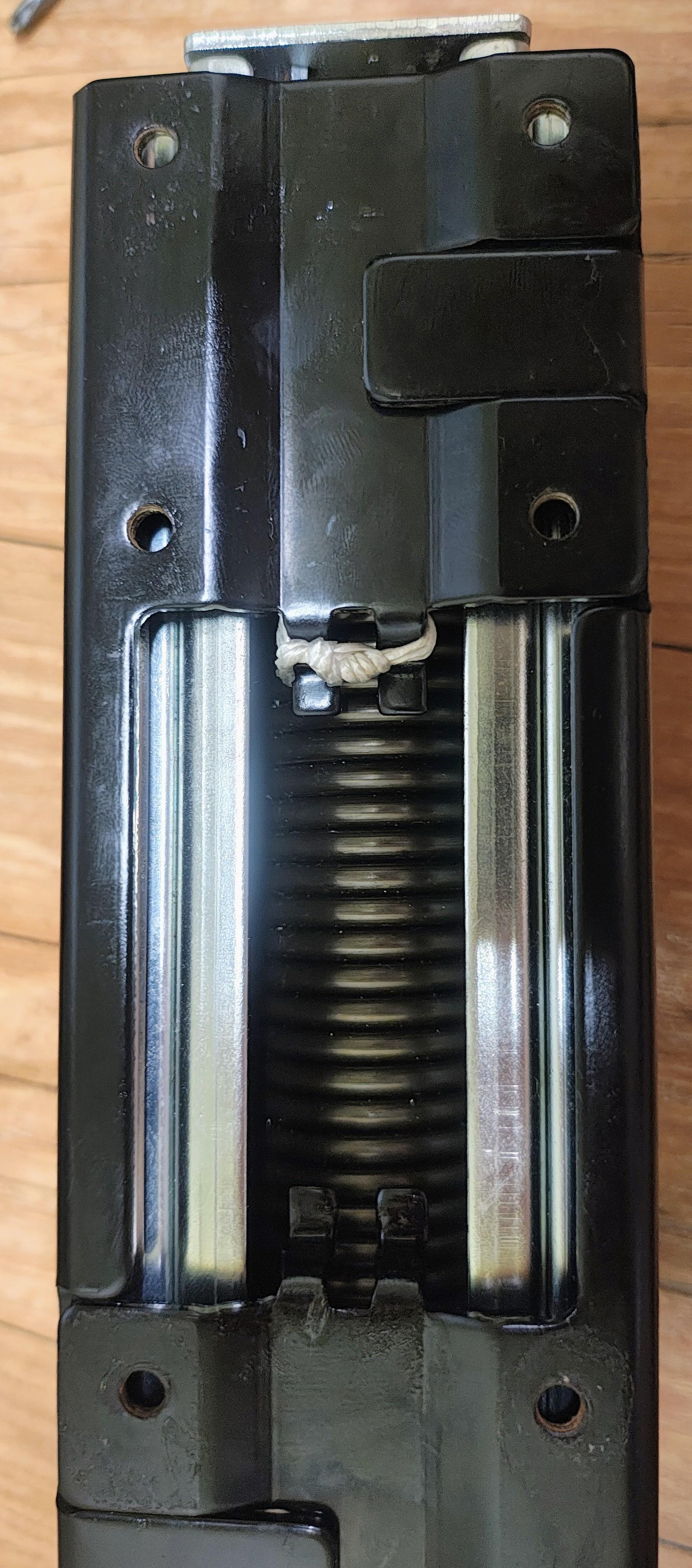

스프링안에 구멍난 둥그런 모양의 걸림장치가 있어서 줄이 걸려 있다.

공장제품은 줄 끝을 쇠뭉치 같은 걸로 락을 걸었지만

그러한 것을 활용 할 수가 없으니 최대한 묶어서 빠지지 않도록 고정 했다.

수단과 방법을 가리지 않고 안빠지게만 하면 된다.



첫번째 작업 완료



두번쩨

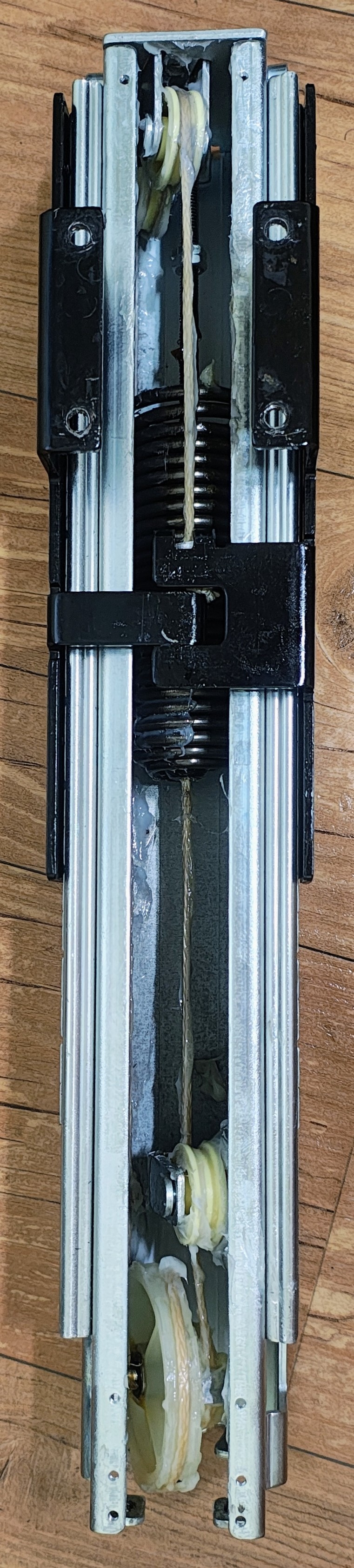

스프링에서 줄을 아래로 내리면 첫번째 도르래에는 밑에만 살짝 걸치면 된다.

두번째 도르래가 문제인데

공장 제품은 쇠뭉치로 조인후 고정시키는 홈에 끼워 주고 감아주면 된다.

케이블을 교체하므로 그런 방법은 사용 할 수가 없다.

그러나 다행히도 교체하는 사용자를 위해 방법을 마련해 놨다.

두번째 큰 도르래에 쇠뭉치 끼우는 부분을 보면 뒤로 선을 뺄수 있도록 홈이 파져 있다.

그 홈에 넣은후 묶어서 고정을 시켜주고 다시 반대편 홈으로 빼서 한바퀴 감아주고 줄을 위로 올린다.

반드시 묶어서 움직이지 않도록 해야 한다. (중요)



줄을 위로 쭉 올리면 두개의 도르래가 나온다. 사진처럼 걸쳐주고

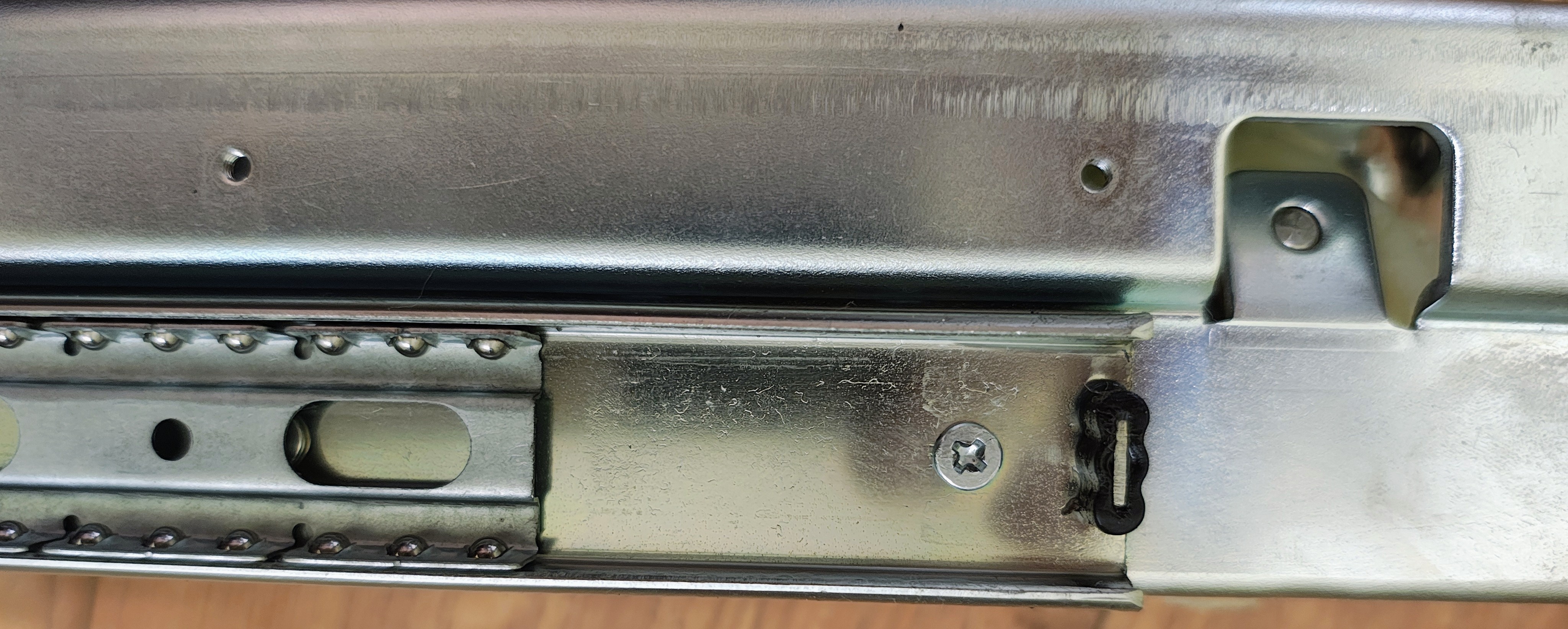

리프트에 잘 묶어준다.

리프트에 묶을때는 다시 안본다는 심정으로 안풀어지게 꽉 묶어야 한다.

그리고 최대한 힘으로 당겨서 팽팽하게 끼워줘야 한다.

걸수 있게 만든후 당겨서 스프링이 늘어난 상태에서 끼워야 한다.

그냥 걸쳐서 끼우면 아무리 조여도 헐겁게 작동해서 위로 최대로 올리기가 힘들다.

선을 당겨서 팽팽하게 해도 기본 공장 셋팅보다 살짝 헐겁다.

묶을 부분이 상단 꼭대기에 와있는 상태에서 당겨서 끼우면 공장 셋팅값과 비슷한듯하다.

다시 분해하고 싶지 않다면 고정시키는 부분을 최대한 튼튼하게 작업해야 한다.







조립은 분해의 역순이다.

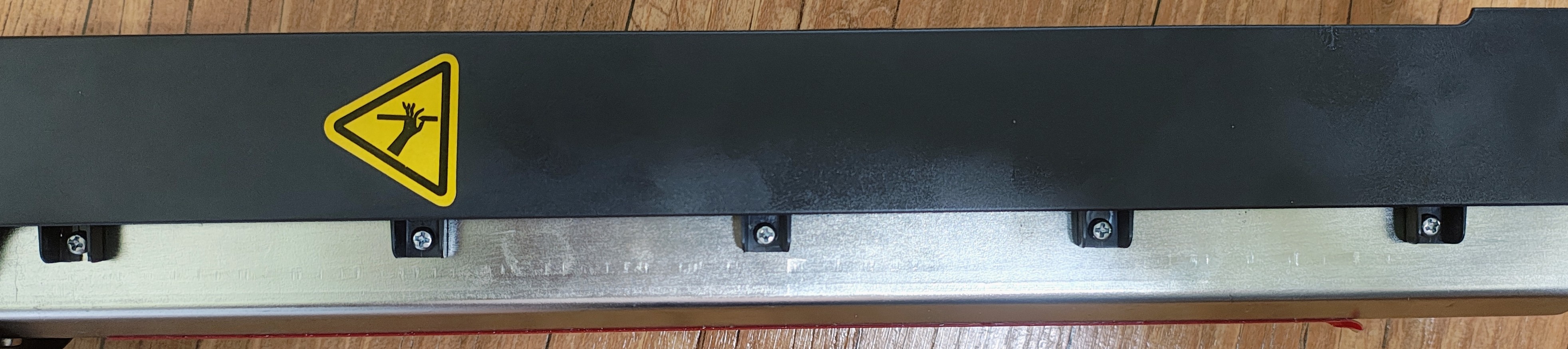

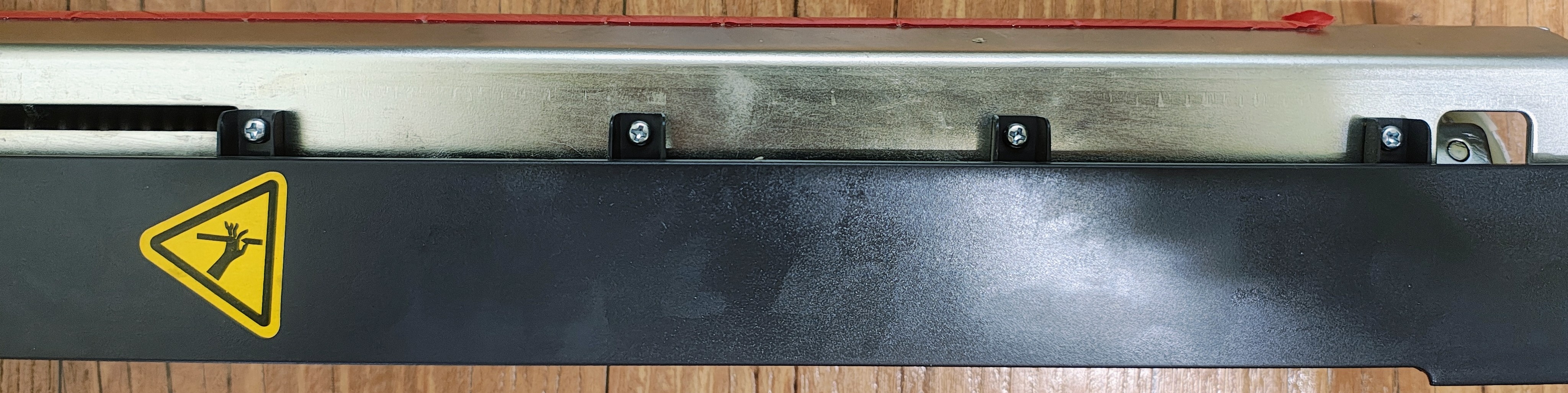

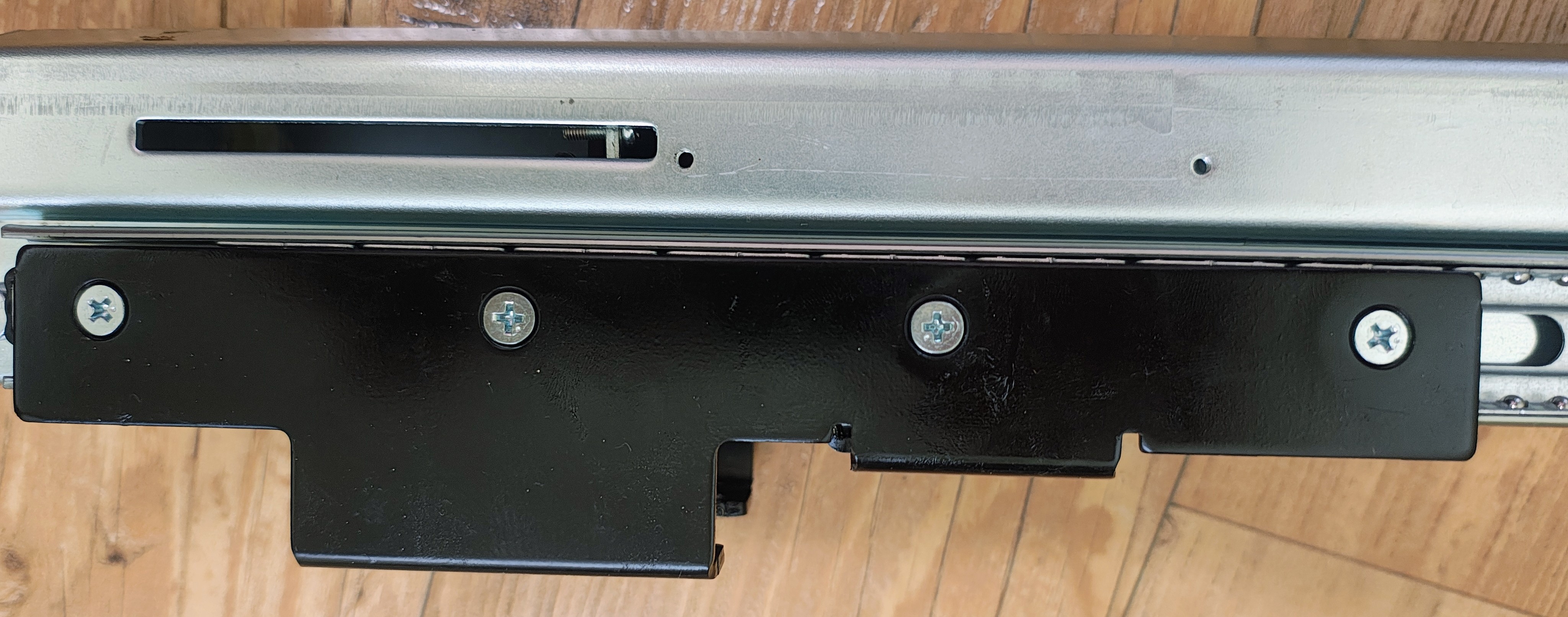

기본적으로끼워져 있는 나사

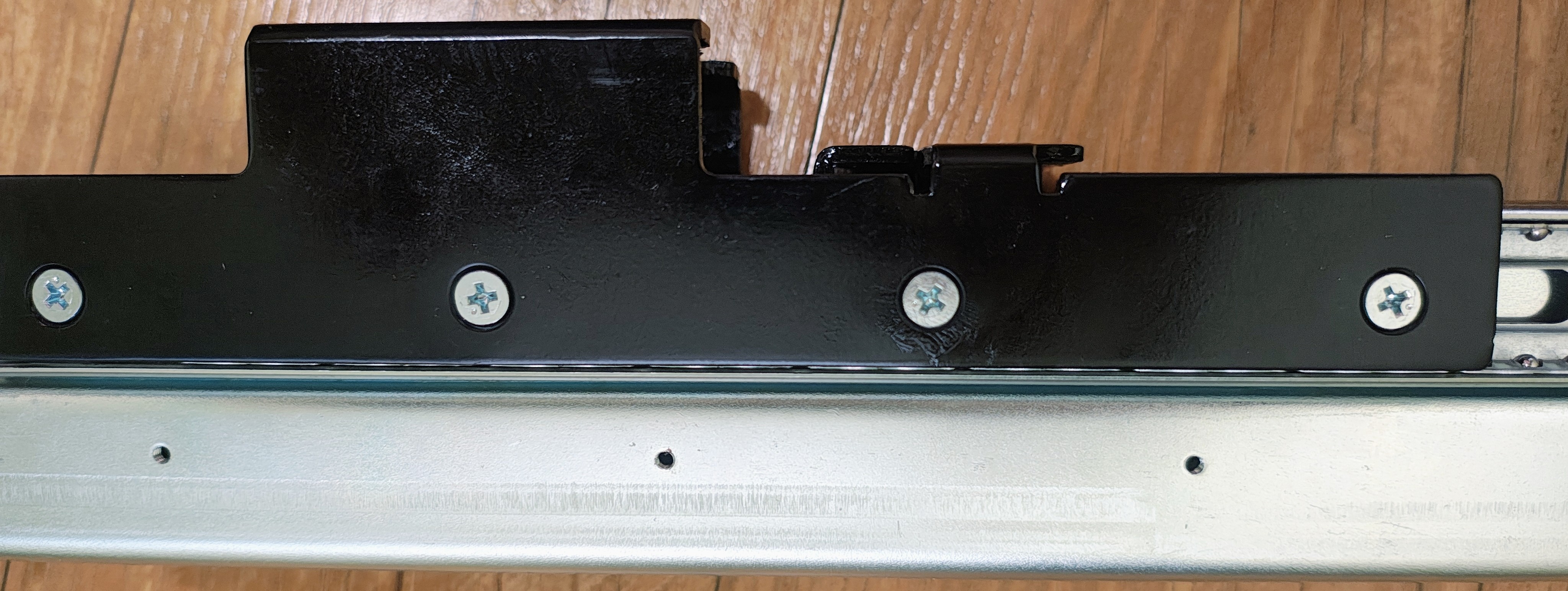

나사가 살짝 다르다.

움직이는 리프트 부분은 납작 나사  고정되어 있는 분분은 둥근 나사이다.
