톨보이 스피커로 (YJCO ACM8816 앰프) 불루투스 스피커 만들기 1

톨보이 스피커로 (YJCO ACM8816 앰프)  불루투스 스피커 만들기 (진행중) 1

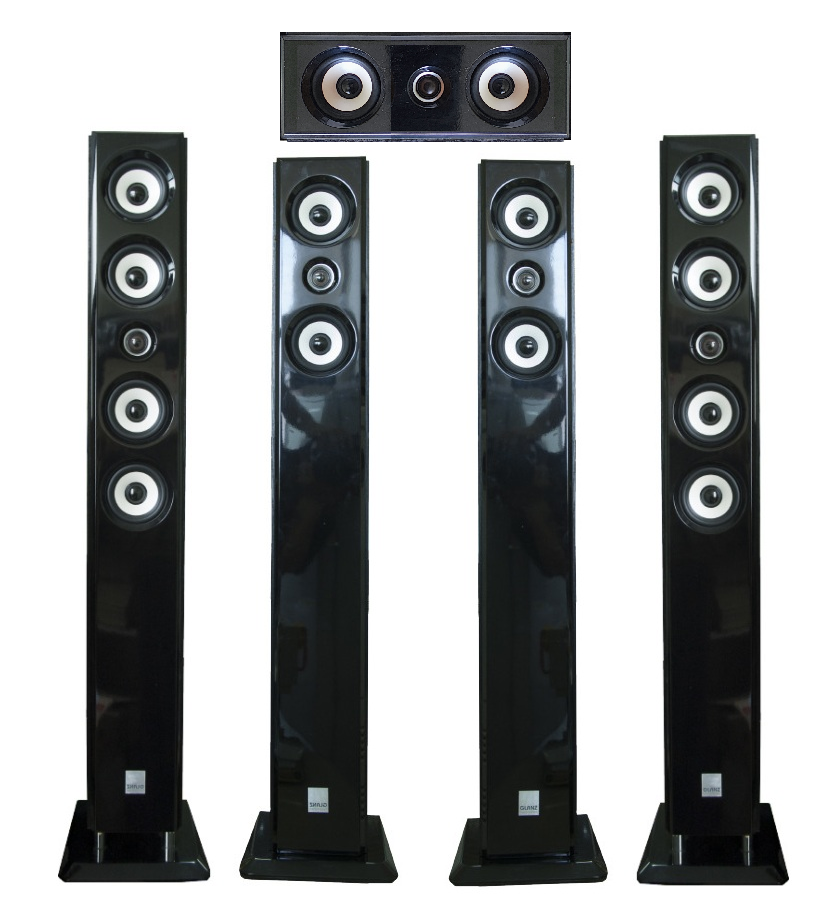

좋은 편은 아니지만 중고로 5만원에 구입해서 회사에서 15년정도 사용한 톨보이 스피커

회사 정리하고 집에 세워둘만한 공간이 안나와서 구석에 처박아 놨다.

예전부터 앰프 달아서 스테레오로 사용하는 것을 생각 했는데....이제 실현 가능 할 듯하다.

요즘은 좋은 앰프가 많이 나오니 불루투스 액티브 스피커로 개조해 보기로 했다.



처음에는 센터스피커를 개조해 볼 생각이었다.

센터 스피커는 고음 트위터만 두개를 장착할수 있다면 좌우로 나눠서 스테레오로 사용 할 수 있는데...공간이 부족하다.

트위터 없이 연결해보니 뭔가 모르게 심심한 소리가 나온다.

고음도 부족하고 저음도 부족하고 총채적 난국이다.

센터 스피커에서 내부 스피커만 변경 했을때는 어떤 소리가 나올지 궁금하다.



결국 프론트스피커나 리어 스피커를 활용해야 한다.

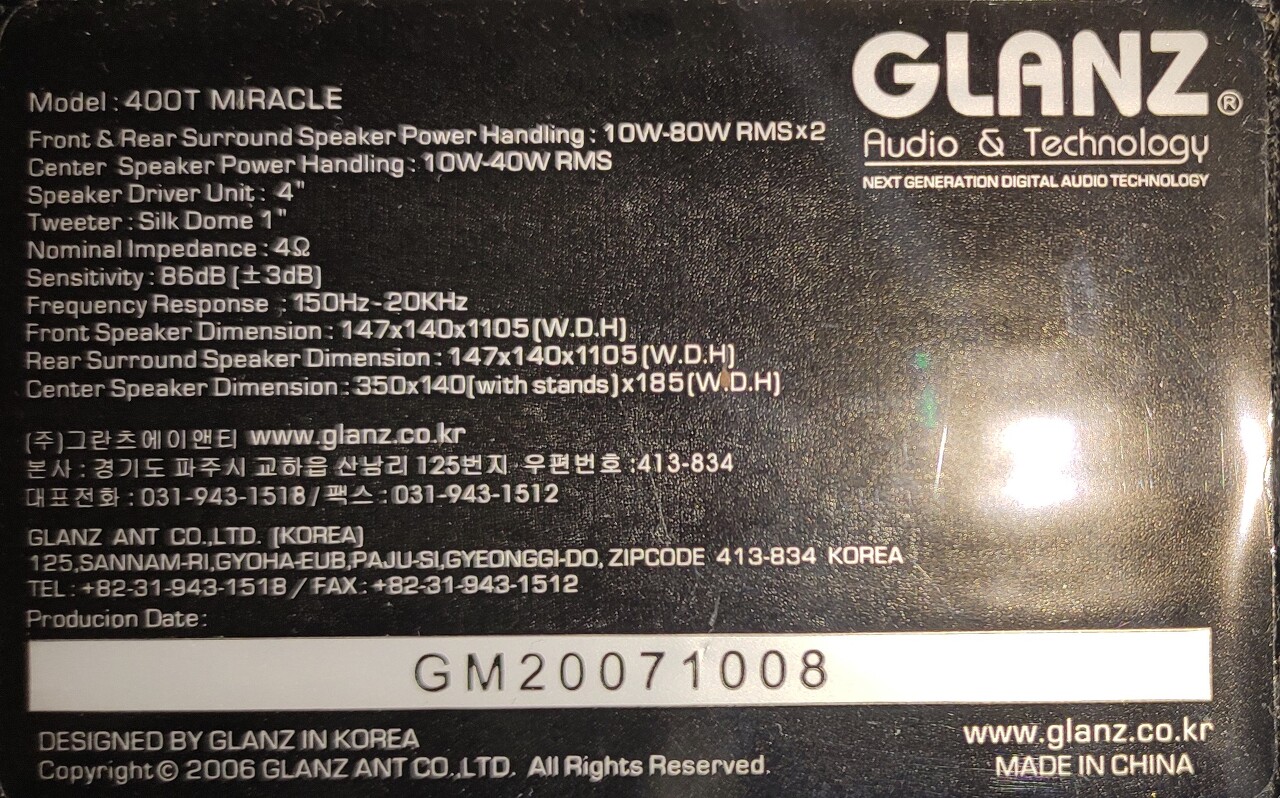

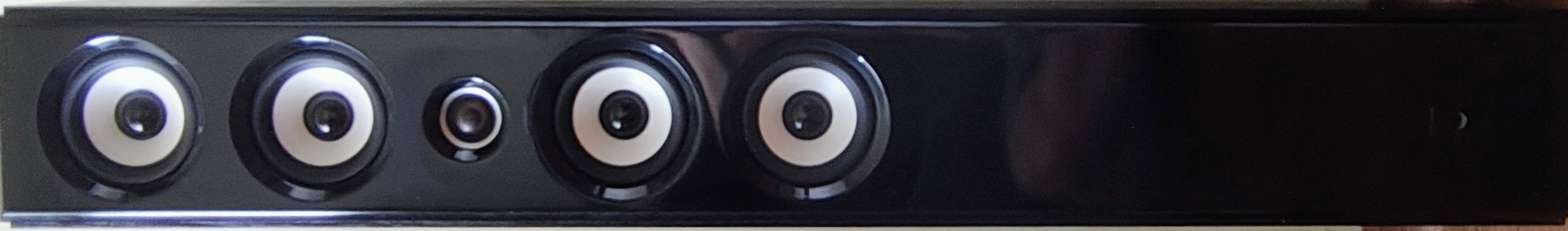

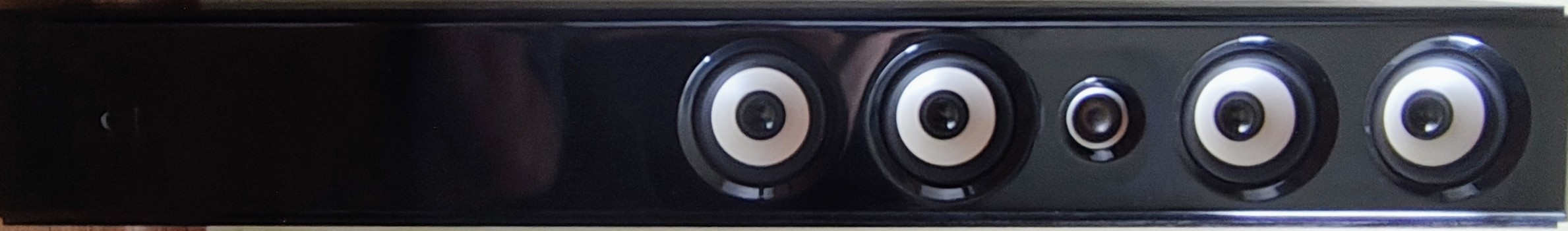

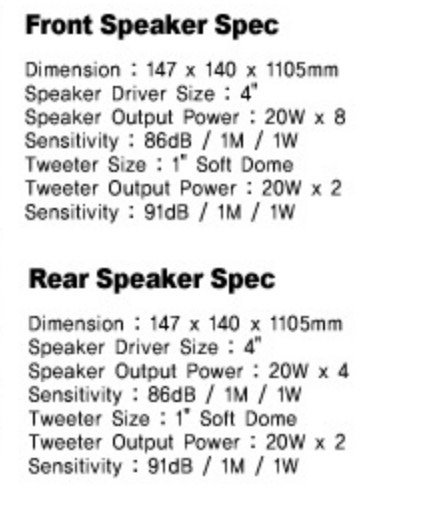

프론트 스피커와 리어스피커의 길이는 똑같다.

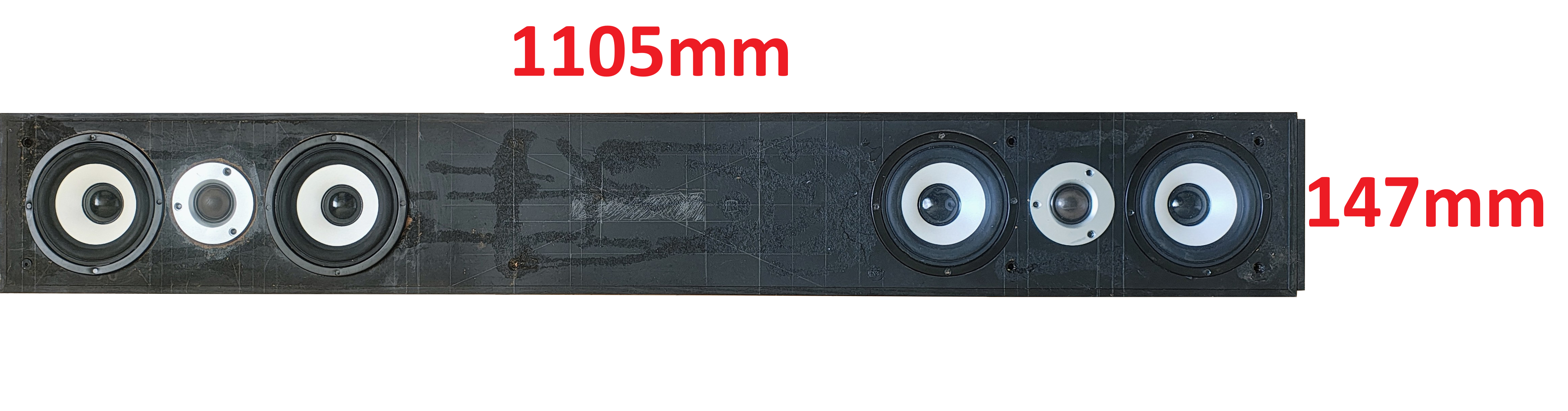

147mm -140mm - 1105mm

언제 완성 될지는 모르고 일단 디자인과 계획만 세워본다.



프론트 스피커나 리어 스피커에 구멍을 더 뚫어서  좌우 분리형으로 만들 예정이다.

최대한 좌우를 대칭으로  불루투스 스피커를 만든다.

대칭만 잘 맞추고 구멍만 잘뚫으면 쓸만한 액티브 스피커를 만들 수 있다.

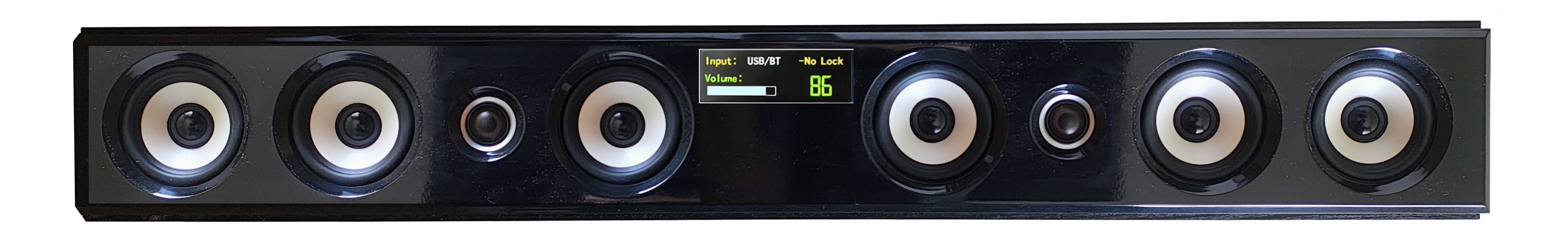

프론트 스피커는 길이상 4개의 스피커 구멍을 뚫게 되면 이쁘기는 한데 앰프 넣을 공간이 부족하다.

디자인은 만들어 봤지만 현실적으로 이쁘게 만들기 어렵다.

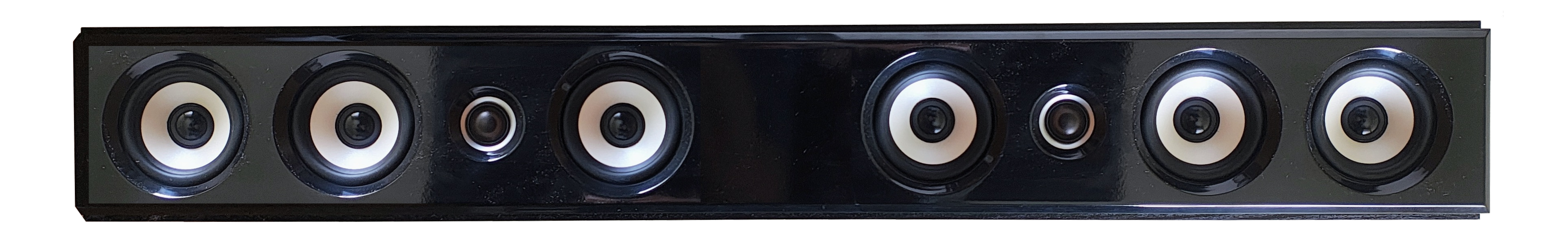

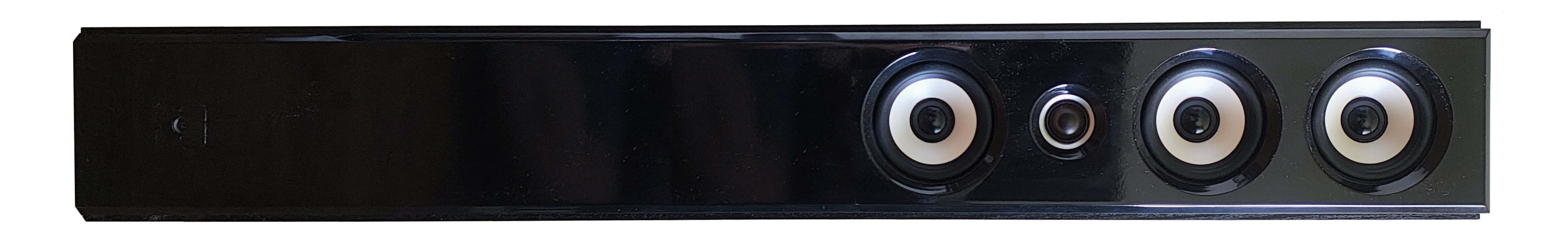

프론트 스피커에서 이런 디자인을 생각했지만  이미 뚫어진 구멍 하나를 메꿔야 한다.

그리고 사이가 좁아서 보드를 내장하기가 까다롭다.







리어 스피커에서는 공간이 제대로 나와서 아래 디자인으로 작업을 할수 있다.

그냥 깔끔하다.



리어 스피커로 만드는 것이 가장 좋은 방법이다.

첫번째로  현재 우퍼를 그대로 사용하는 방법이 있고

두번째로는 고음 우퍼 1쌍 풀레인지 우퍼 1쌍으로 새로 구성하는 방안이 있다.

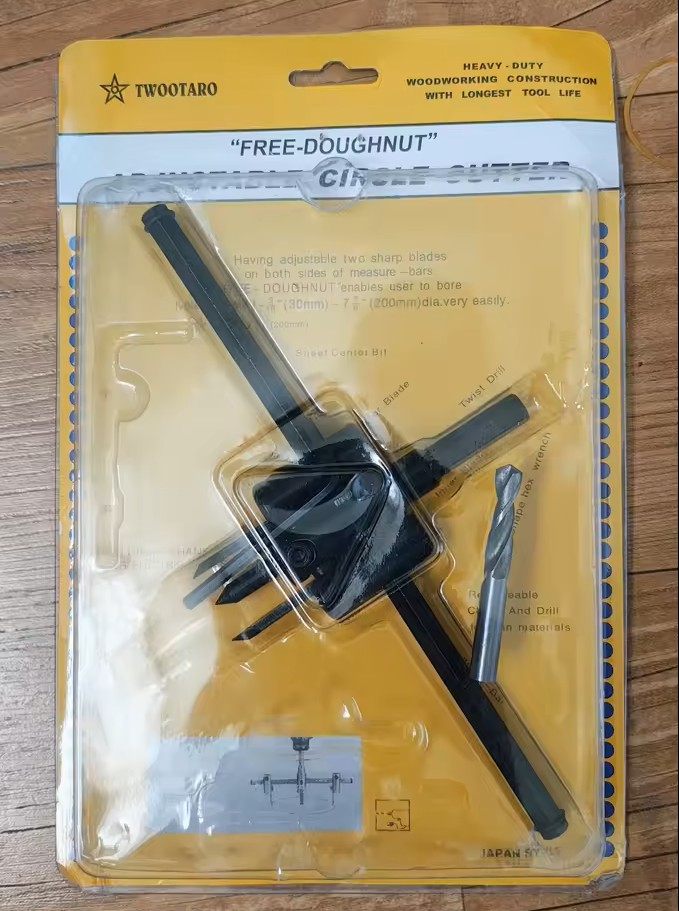

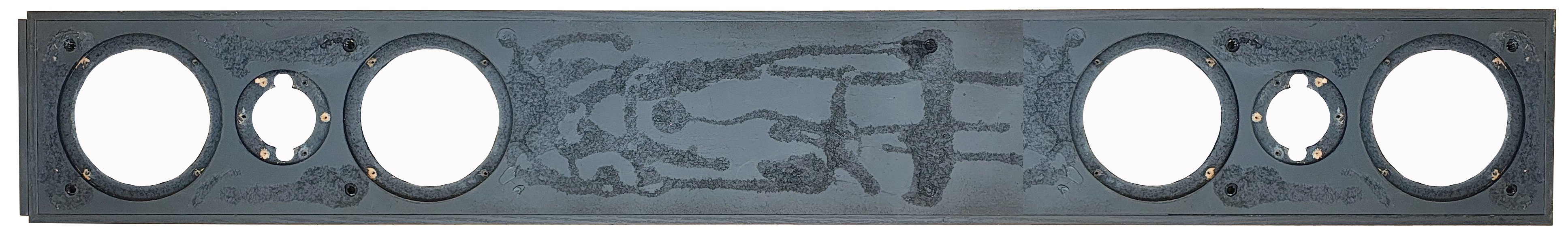

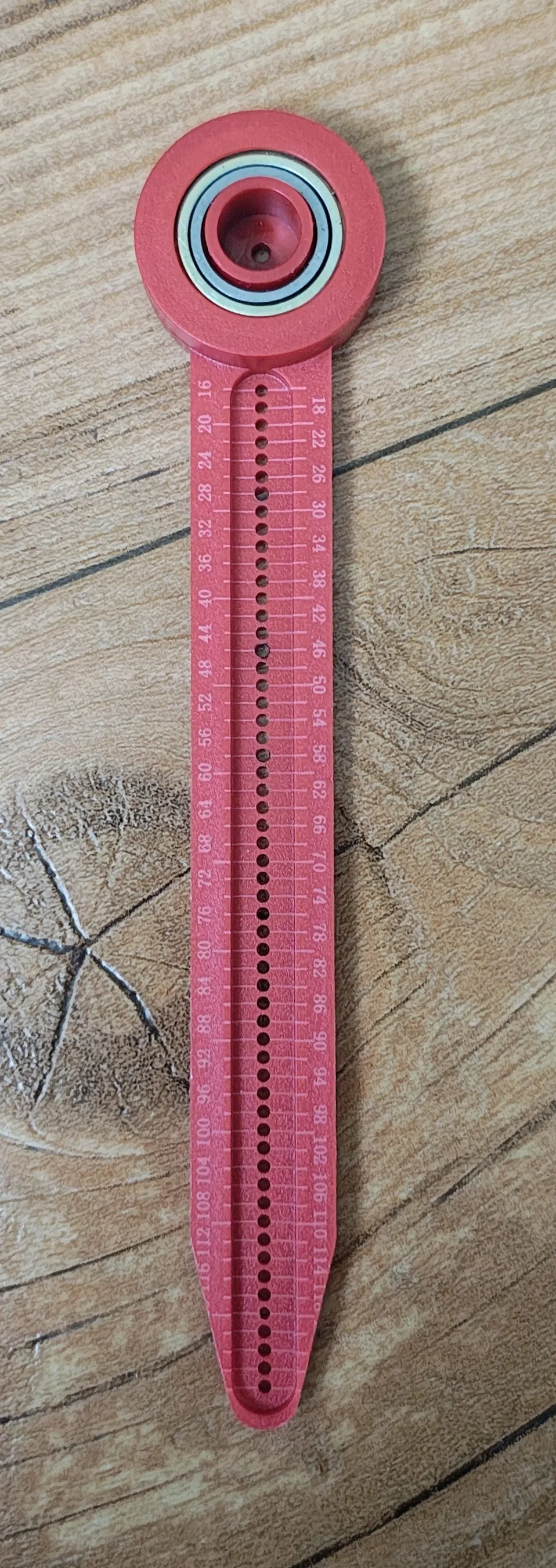

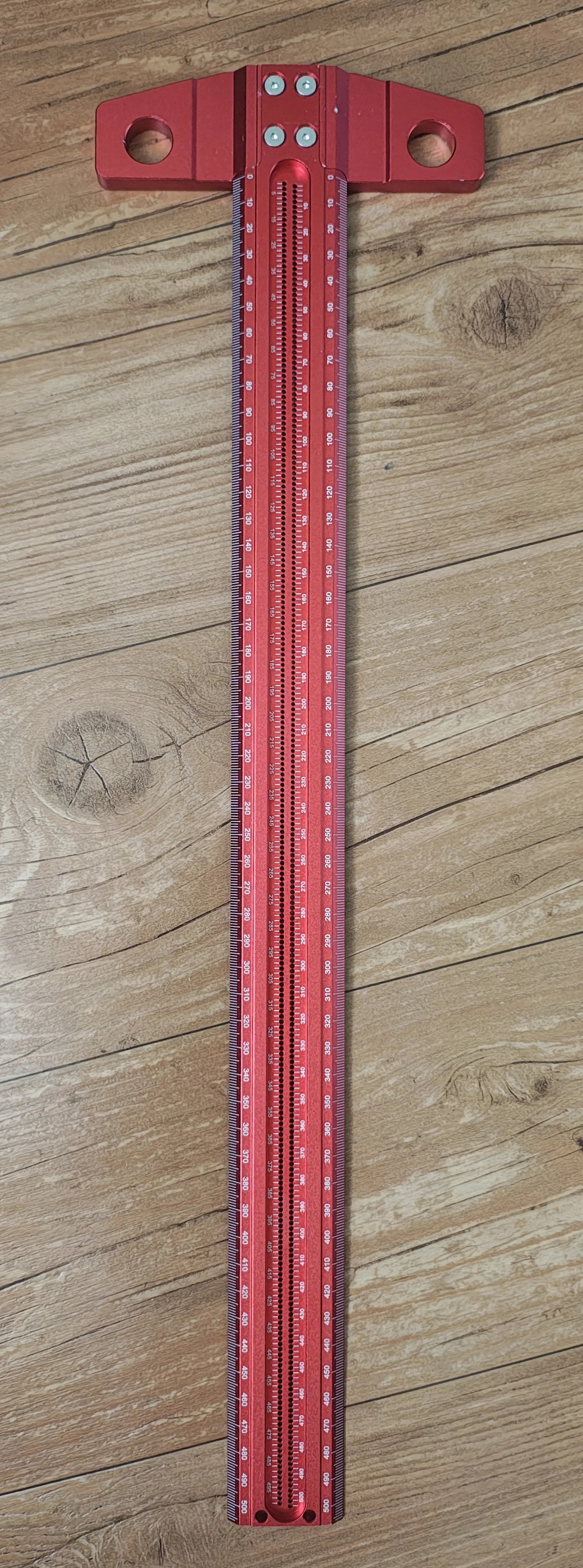

아래의 기본적인 툴을 이용해 최대한 대칭이 맞도록 구멍을 뚫는 작업을 해주었다.

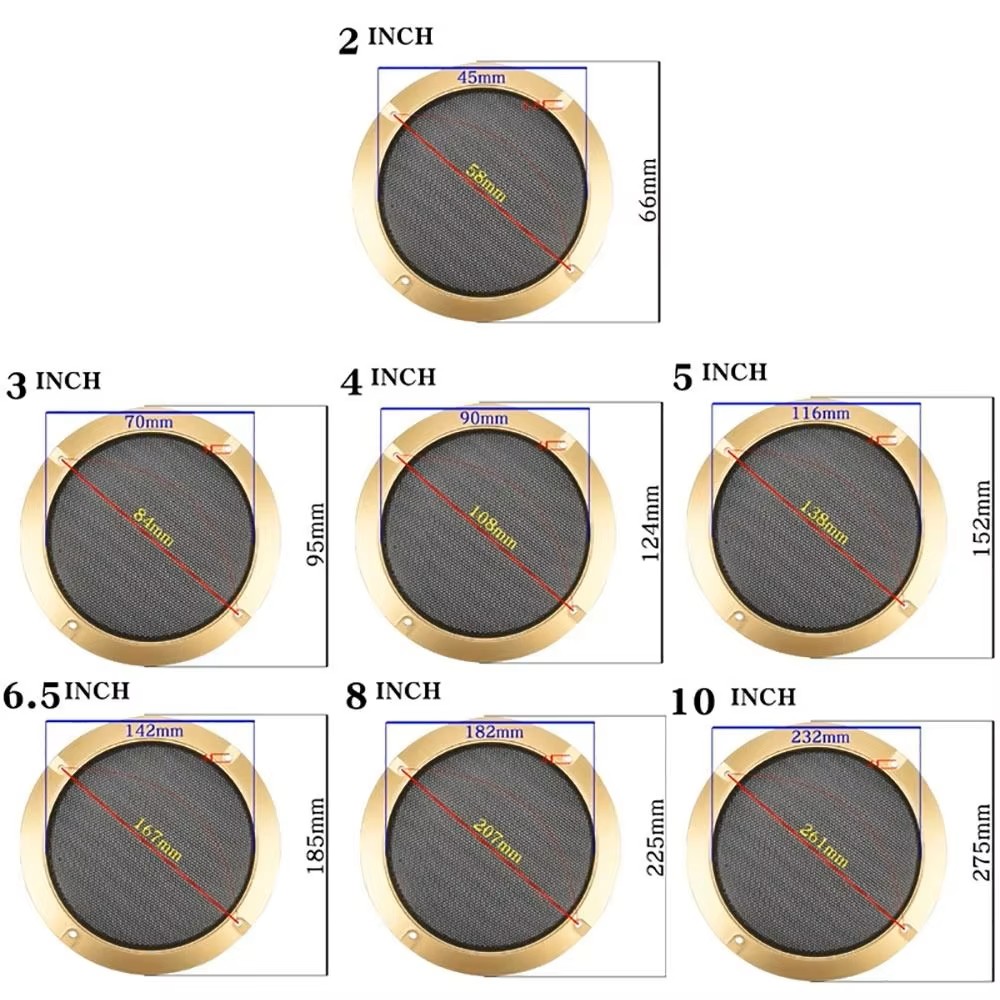

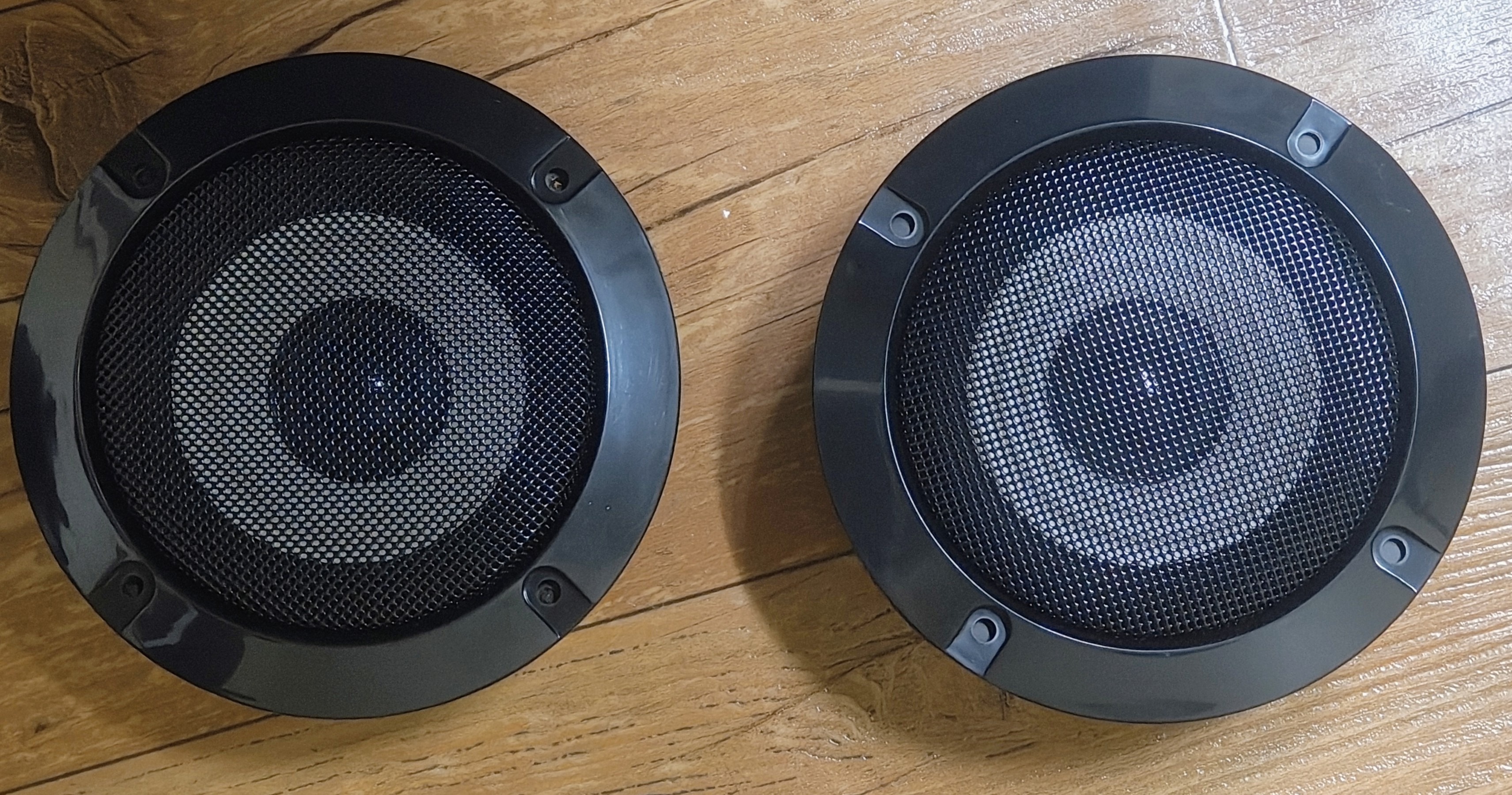

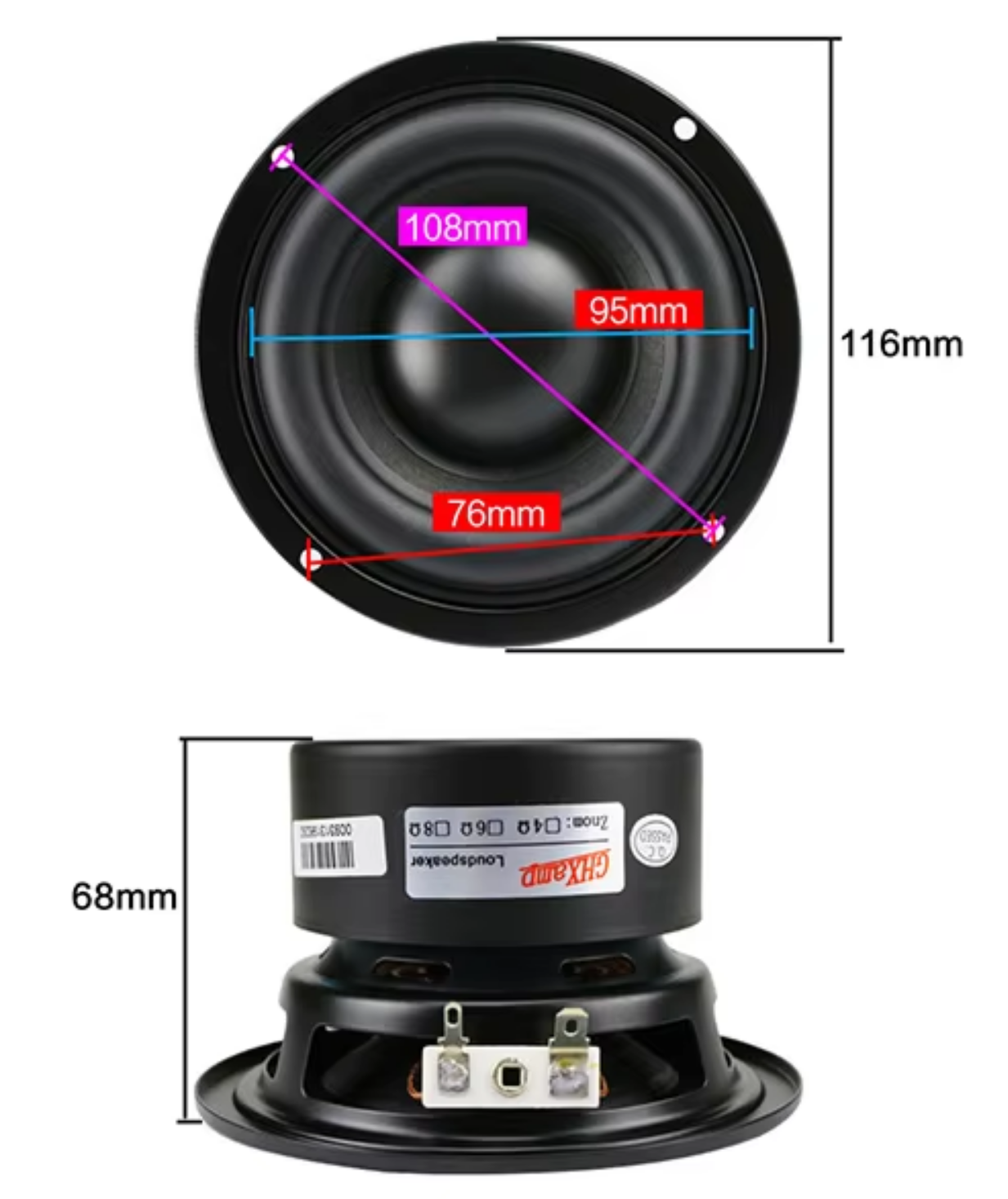

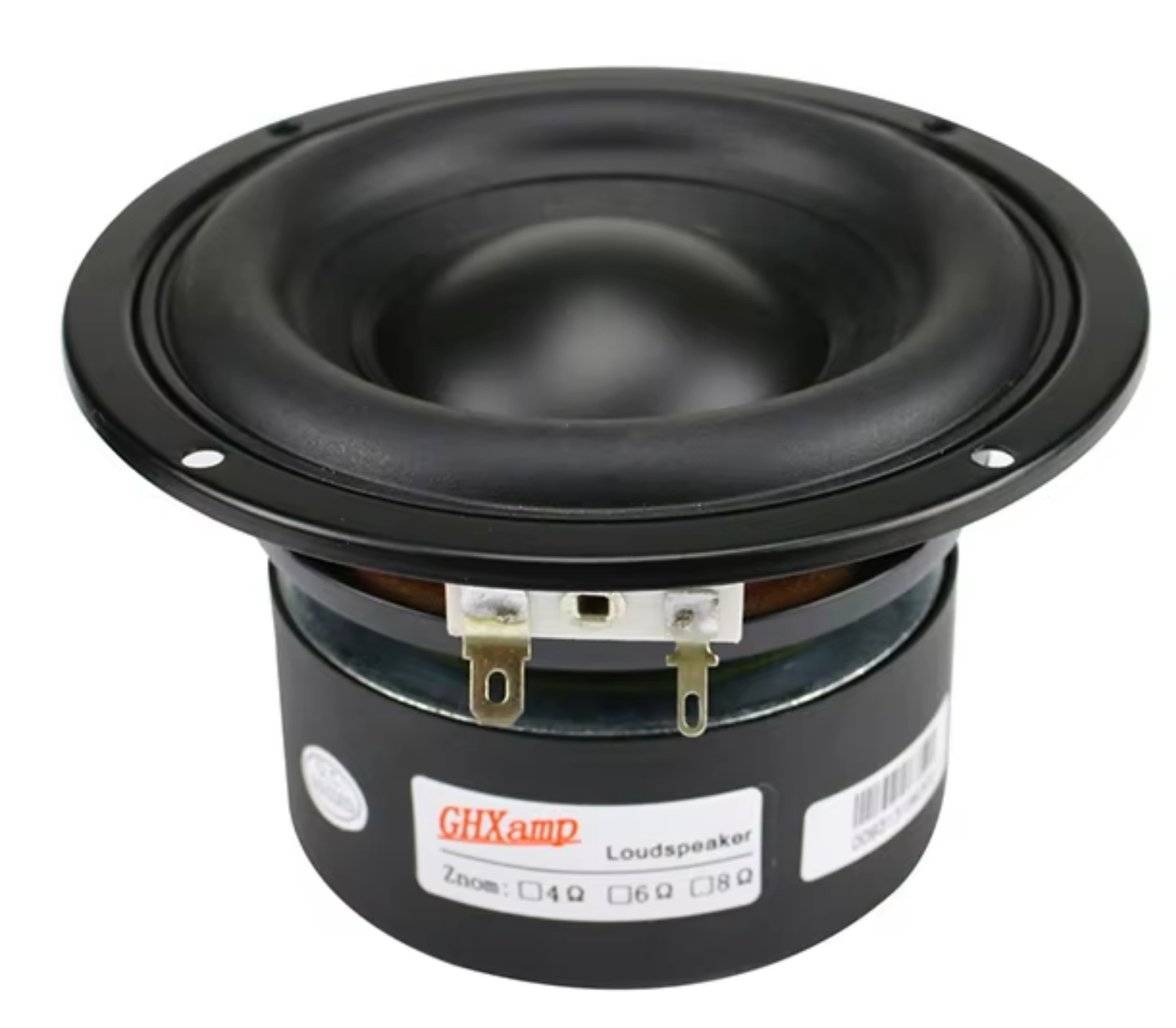

스피커 와 스피커 그릴 크기

스피커 그릴은 2인치 2개와 4인치 4개가 사용된다.

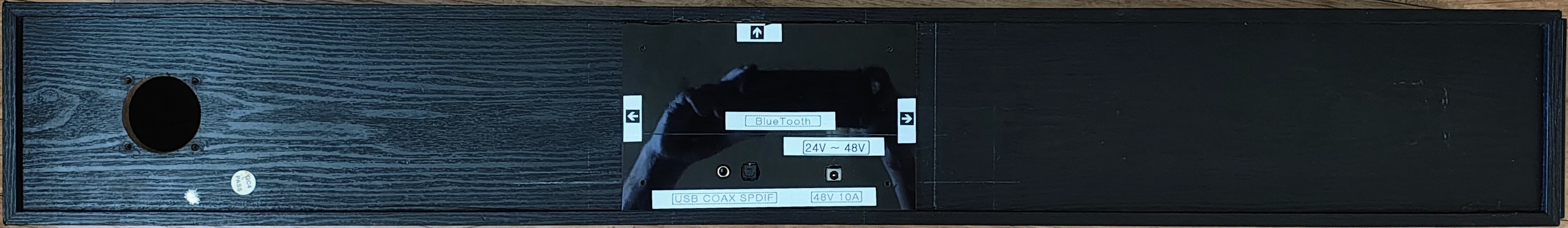

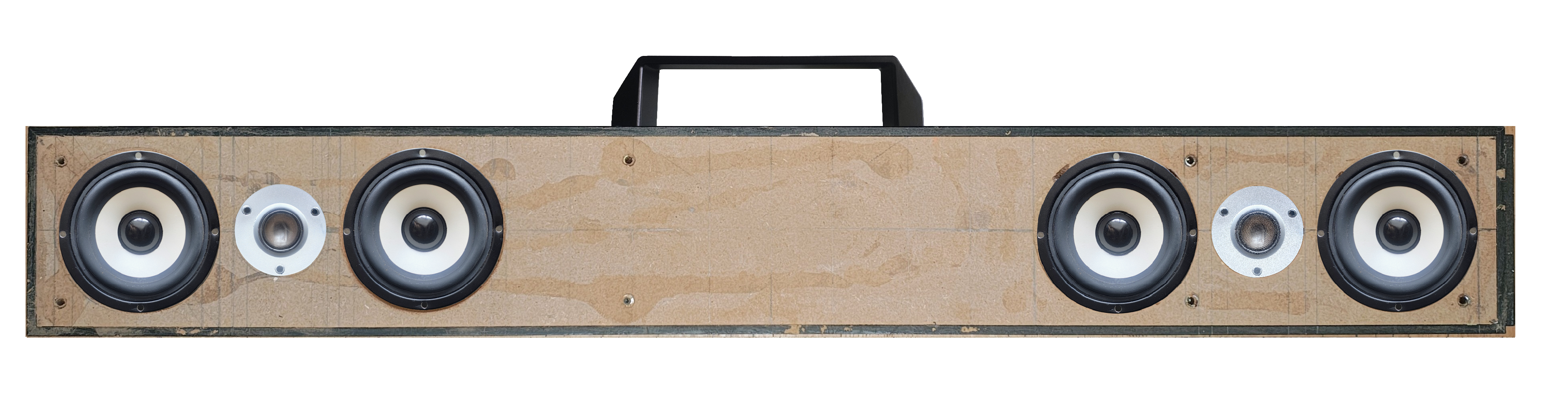

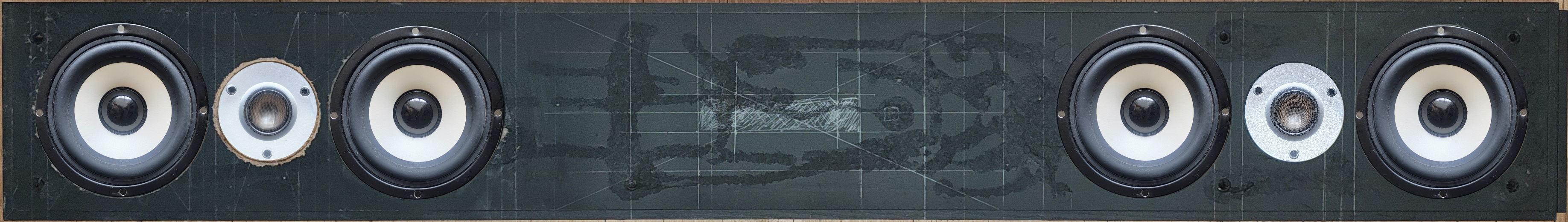

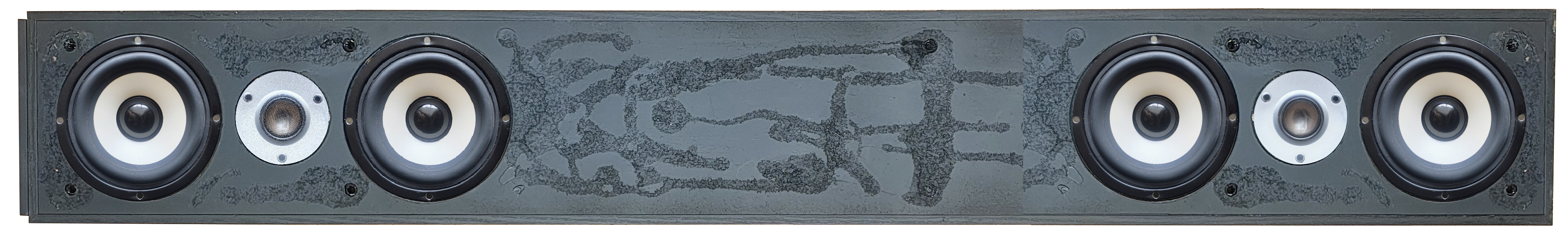

기본틀 완성

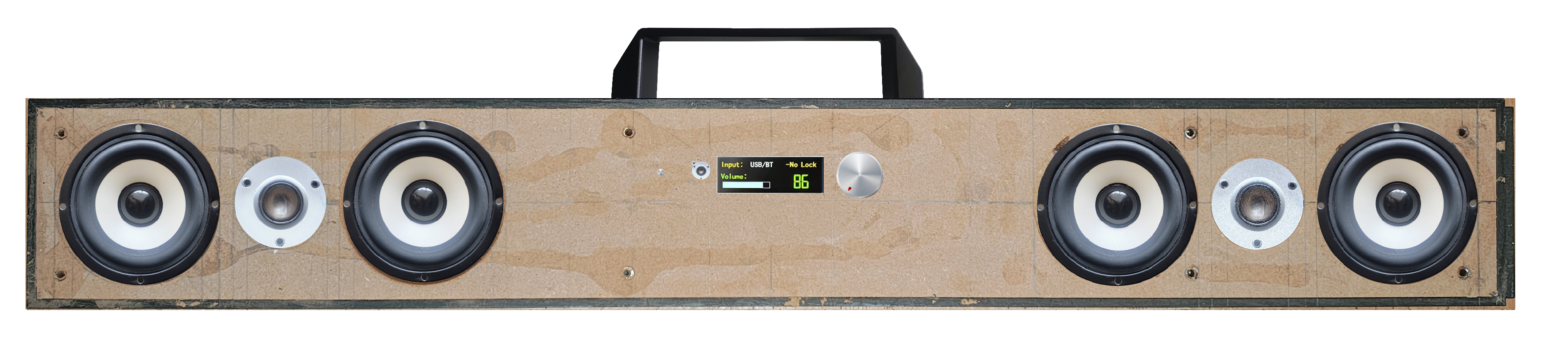

손잡이 장착(현재까지 진행 상태)

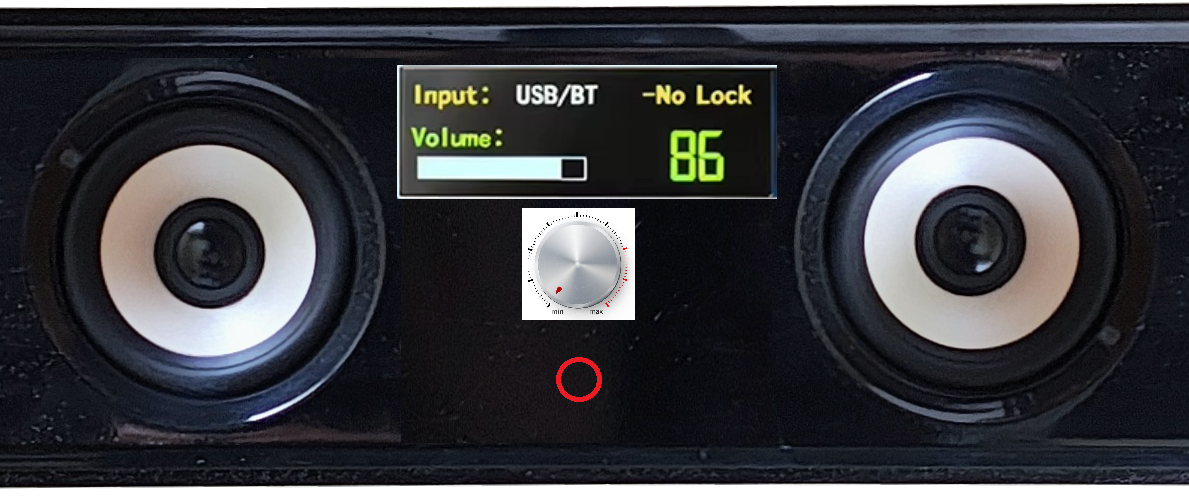

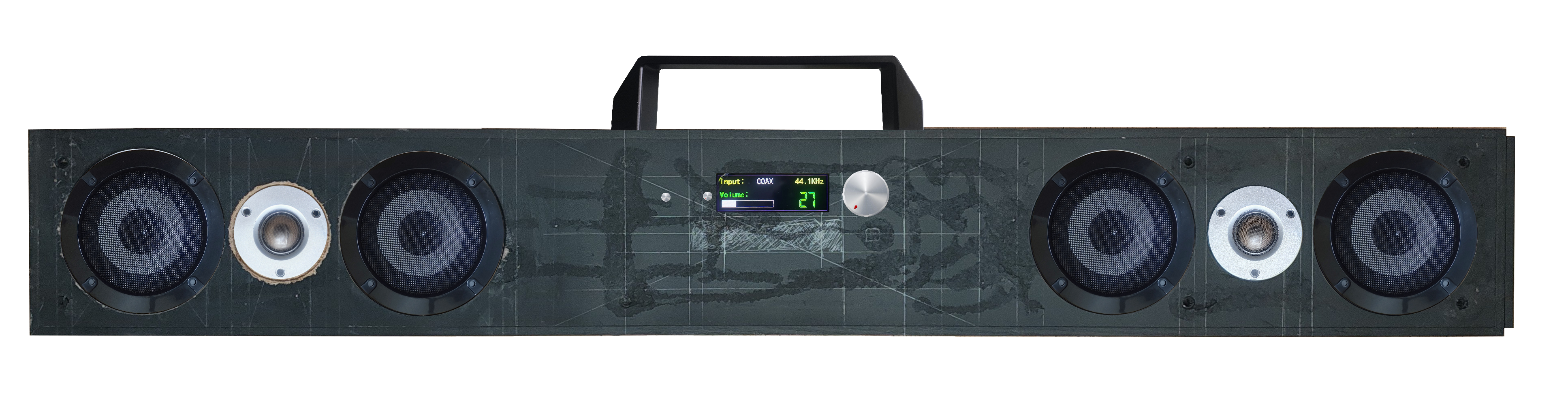

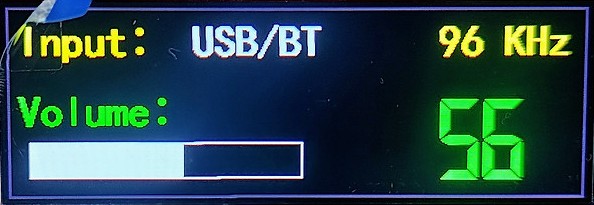

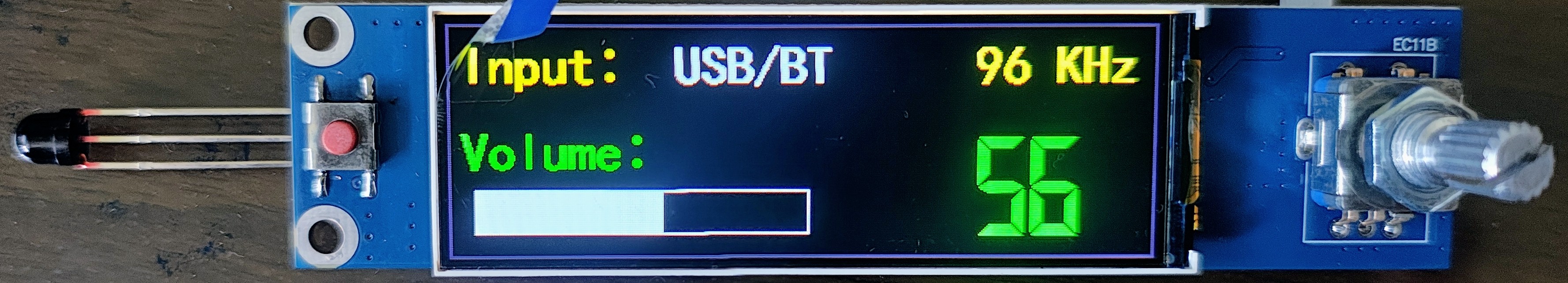

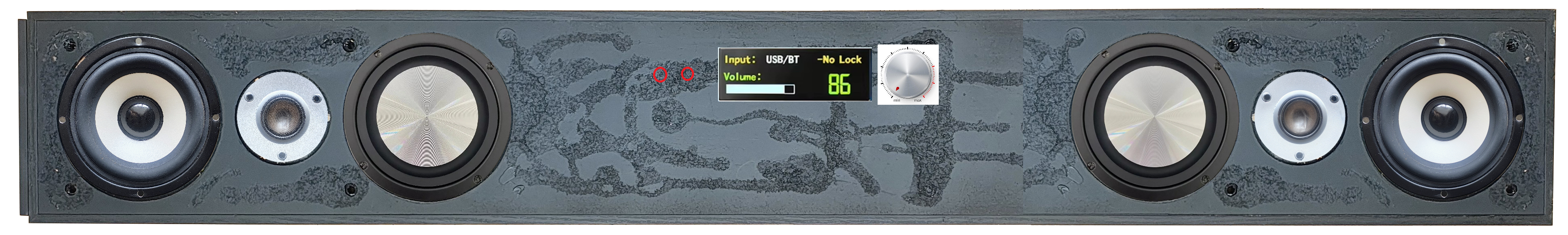

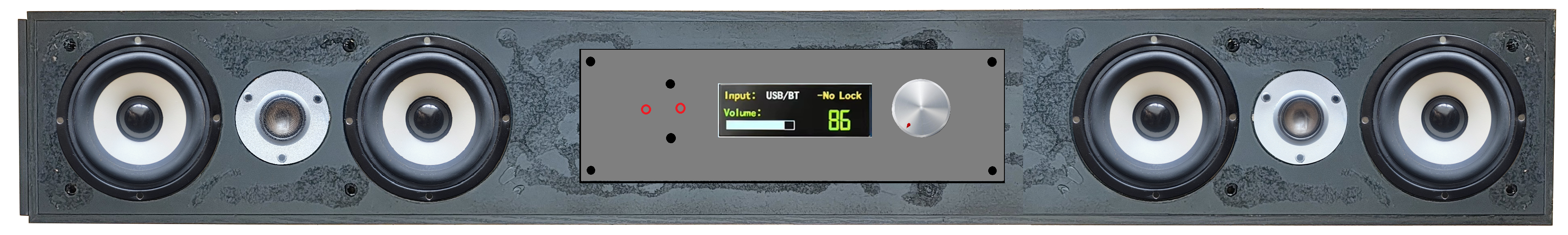

LCD 보드 장착 (앞면 전체에  블랙 투명 아크릴을 장착하면 완성된다.) (디자인)

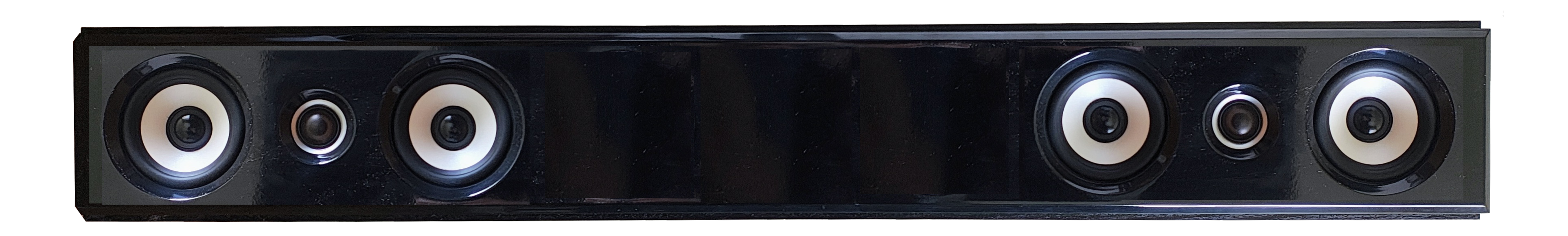

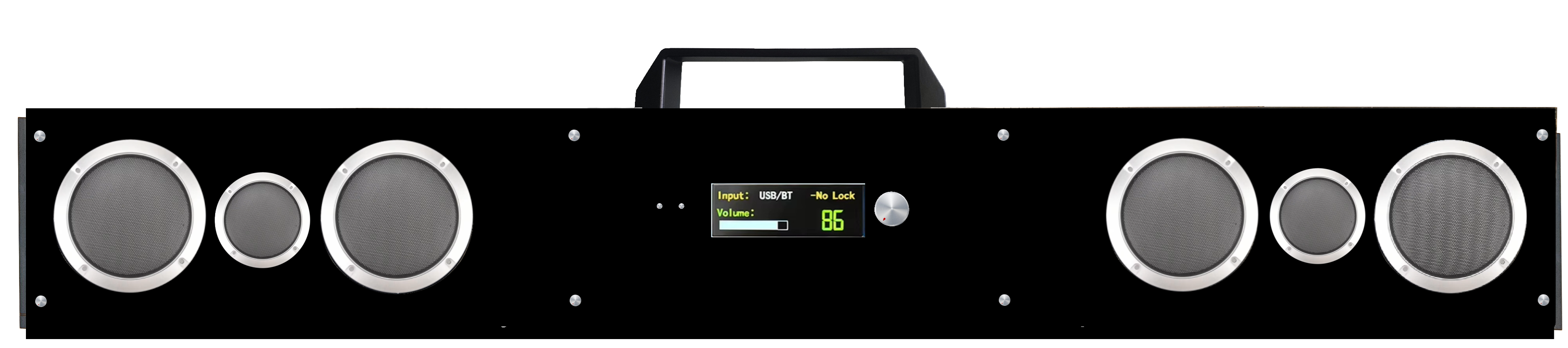

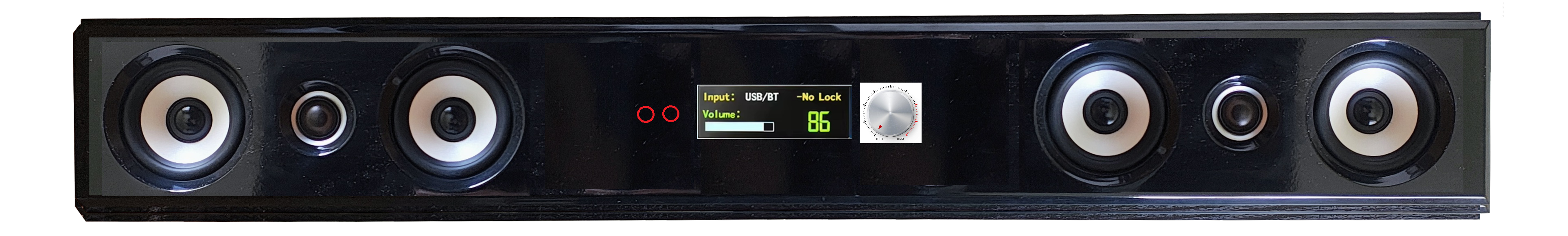

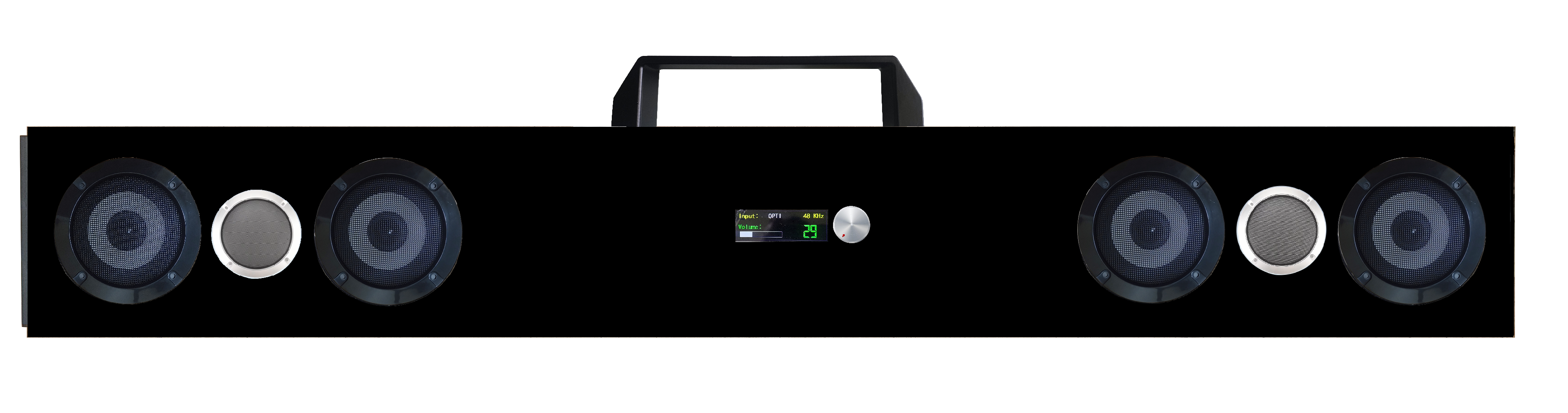

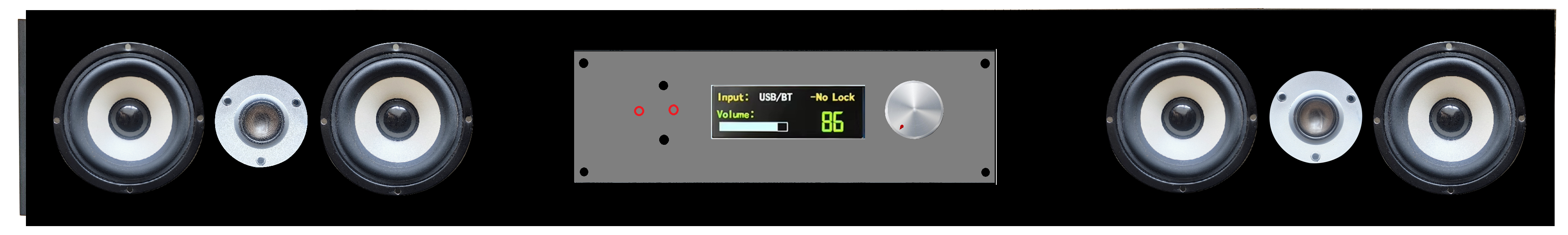

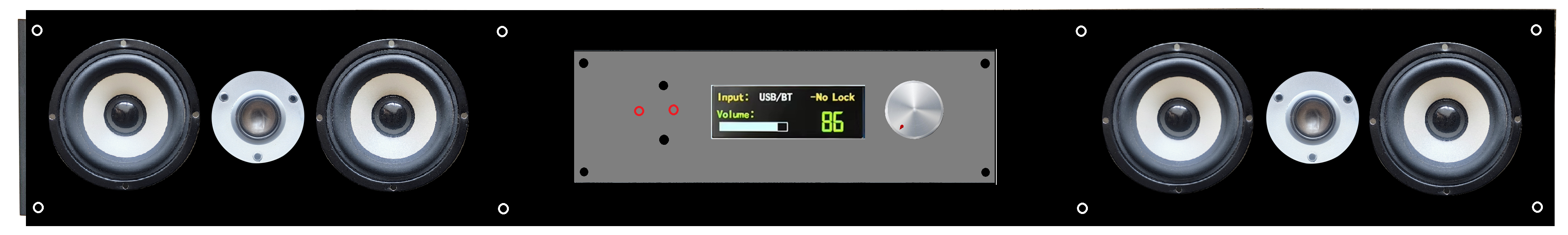

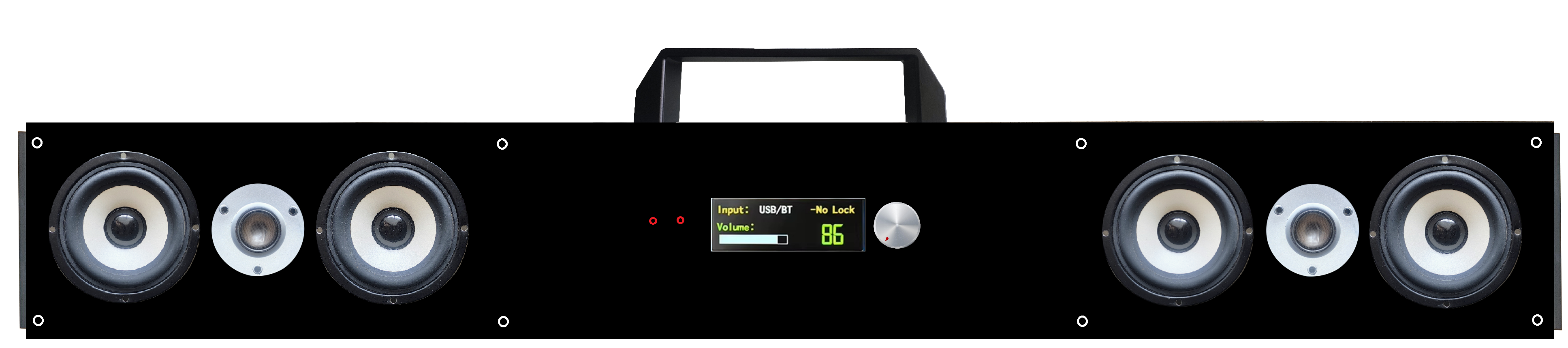

최종 완성본 (디자인)



마지막으로 147-1105 블랙투명 아크릴을 위에 덮어주면 된다.



앰프는 YJCO ACM8816 앰프가 마음에 든다.

(불루투스와 리모컨이 마음에 든다.)

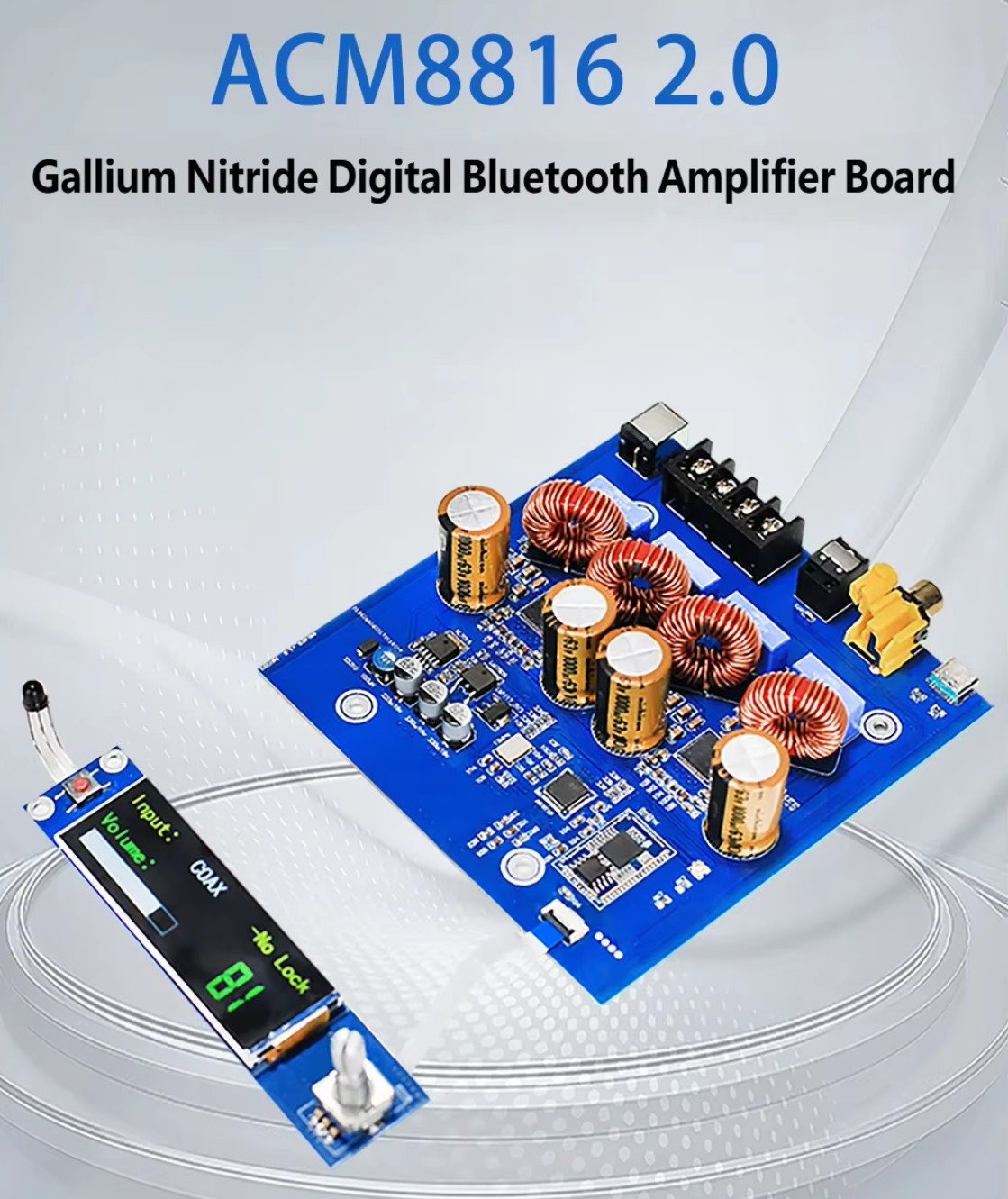

YJCO ACM8816

TPA3255와 ACM8816 사이에서 고민을 했는데..



1. ACM8816 칩셋 제품 (차세대 디지털 친화형)

   중국 ACME(至盛微电子)사에서 출시한 칩셋으로, 오디오 업계 최초로 차세대 반도체 소재인 질화갈륨(GaN)을 통합하여  전력 효율을 극대화한 것이 가장 큰 특징이다.

• GaN HEMT 기술 적용: 기존 규소(Silicon) 기반 칩셋보다 스위칭 속도가 빠르고 저항이 극도로 낮아 약 98%에 달하는 고효율을 자랑한다. 이 덕분에 고출력 작동 시에도 열이 거의 나지 않아 방열판(Heatsink) 없이도 설계가 가능하다.
• 순수 디지털 입력(I2S) 방식: 아날로그 입력 대신 I2S 등 디지털 신호를 직접 입력받아 처리한다.  디지털 소스(블루투스, 광출력 등)에서 스피커 최종 출력 단계까지 아날로그 변환 과정이 없어 노이즈 왜곡이 극도로 적고 매우 깨끗하고 선명한 사운드를 들려준다.
• 강력한 내장 DSP: 칩 내부에 오디오 프로세서(DSP)가 통합되어 있어 자체적으로 정밀한 음향 튜닝, dynamic range control(DRC) 및 이퀄라이저(EQ) 조절이 가능하다.
• 출력 사양: 모노(1채널) 기준 최대 300W~300W의 출력을 낸다. 2.0채널 스테레오 제품을 만들기 위해서는 대개 이 칩셋을 2개 장착(Dual-Core)하여 설계한다.

2. TPA3255 칩셋 제품 (정통 아날로그 입력형 강자)

    세계적인 반도체 기업 텍사스 인스트루먼트(Texas Instruments)사의 베스트셀러 칩셋으로, 전 세계 고성능 가성비 Class-D 앰프(예: Fosi Audio, Aiyima 등) 시장을 지배하고 있는 표준 격인 제품이다.

• 검증된 고성능 아날로그 입력: 아날로그 신호를 입력받아 증폭하는 전통적인 방식이다. TI사의 프리미엄 피드백 기술(PurePath™ Ultra-HD)이 적용되어 Class-D 앰프 특유의 거친 느낌 없이 왜곡률(THD+N)이 낮고, 초고음질 아날로그 오디오 소스의 질감을 훌륭하게 표현한다.
• 강력한 출력과 유연한 채널 구성: 칩 하나로 스테레오(2채널 x 315W) 또는 모노(1채널 x 600W) 구성을 자유롭게 바꿀 수 있어 웅장하고 깊은 저음을 구동하는 데 유리하다.
• 대형 방열판 필수: 기존 규소 기반 MOS-FET 소자를 사용하므로 고출력 구동 시 상당한 열이 발생한다. 때문에 제품 내부에 반드시 크고 무거운 알루미늄 방열판이나 냉각팬이 장착되어야 한다.

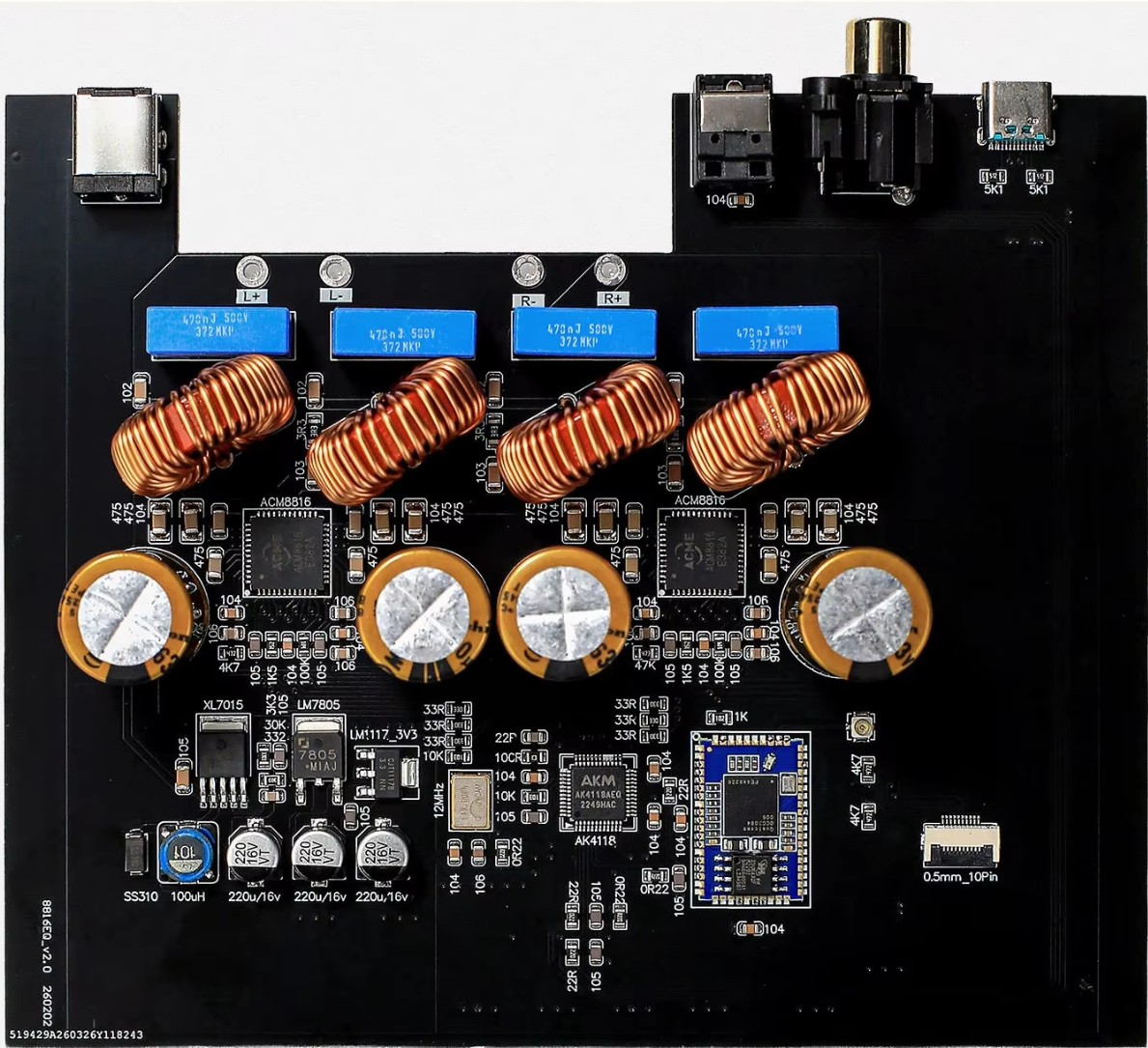

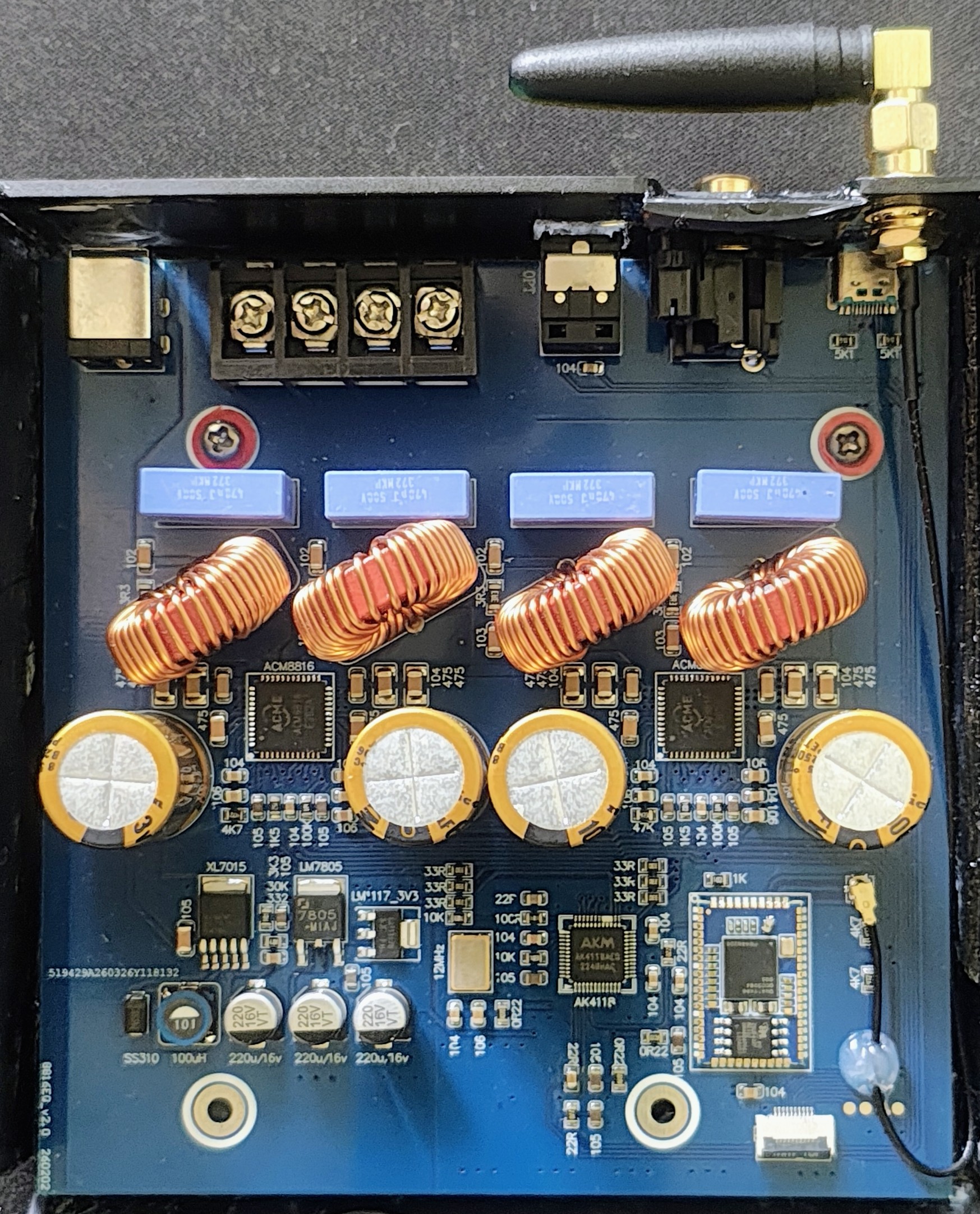

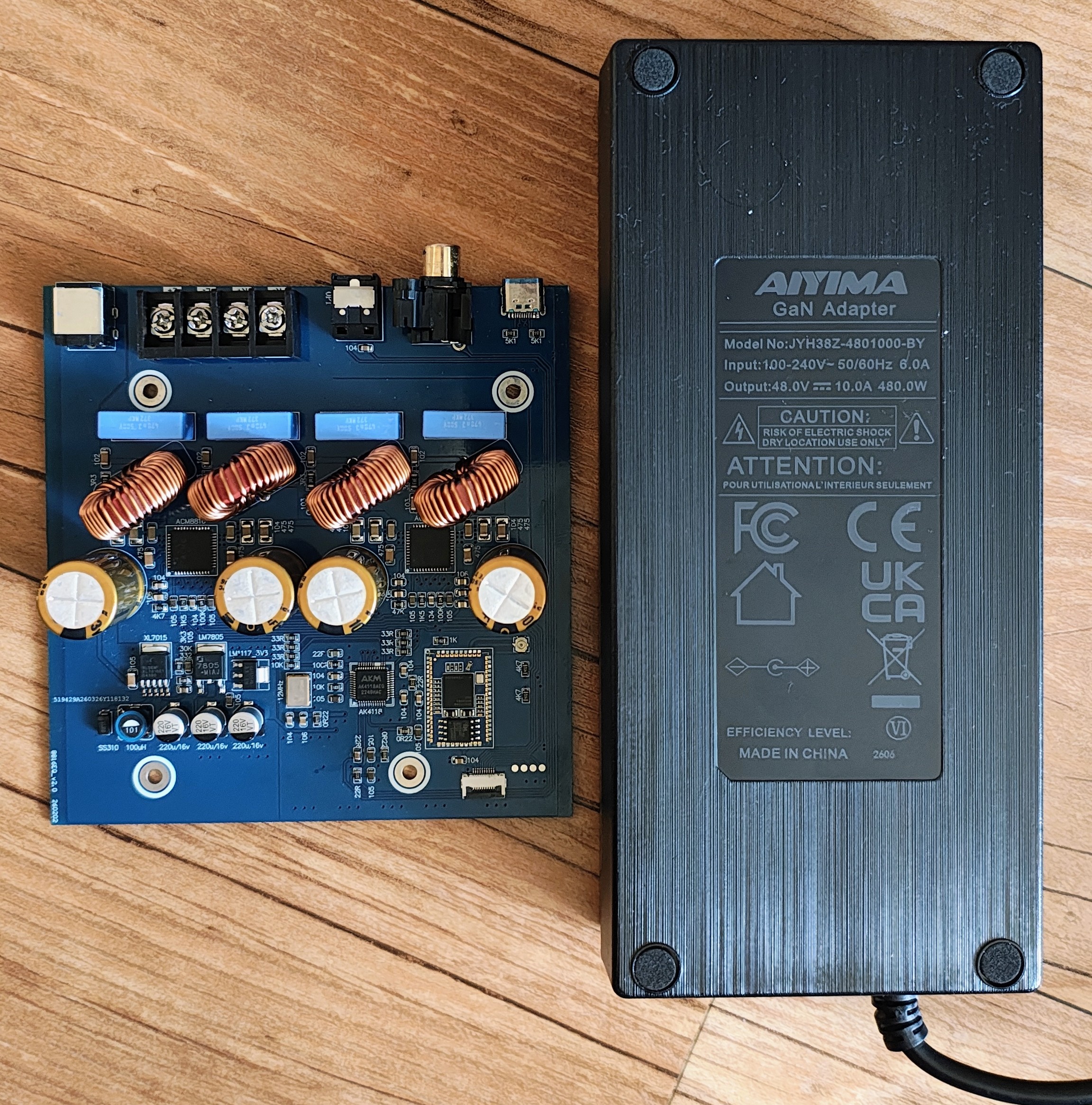

   일단 열이 안나는 ACM8816으로 선택했다.  ( YJCO ACM8816 앰프 보드 )

   무엇보다도 불루투스 칩셋이  QCC3084로 LDAC 을 지원한다.

   불루투스로 음악 듣는 목적이므로 최선의 선택이다.

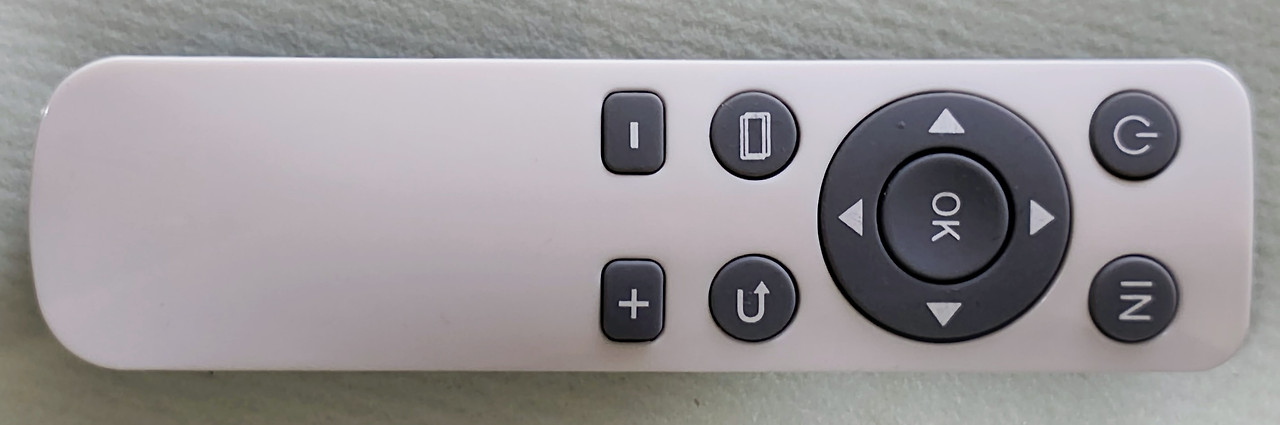

   리모컨 조작은 덤이다.

   아쉬운건 디지털 전용칩셋이다보니 RCA 입력이 없다.

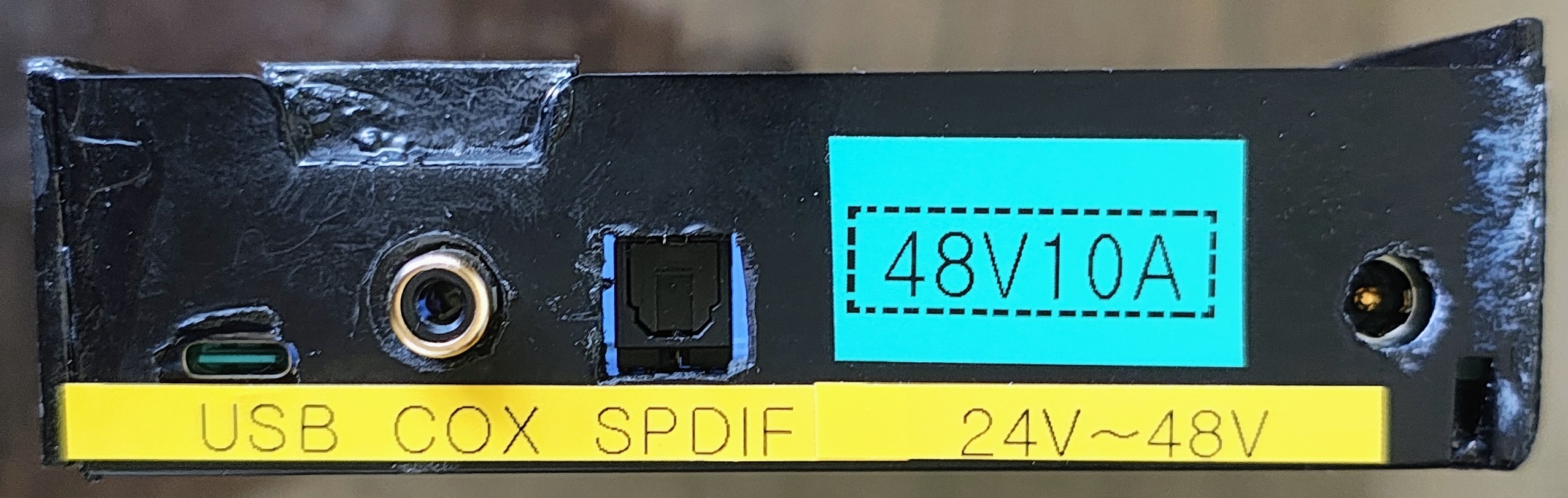

   디지털 입력만 지원한다.(USB 입력 / SPDIF 광입력 / COAX광입력)

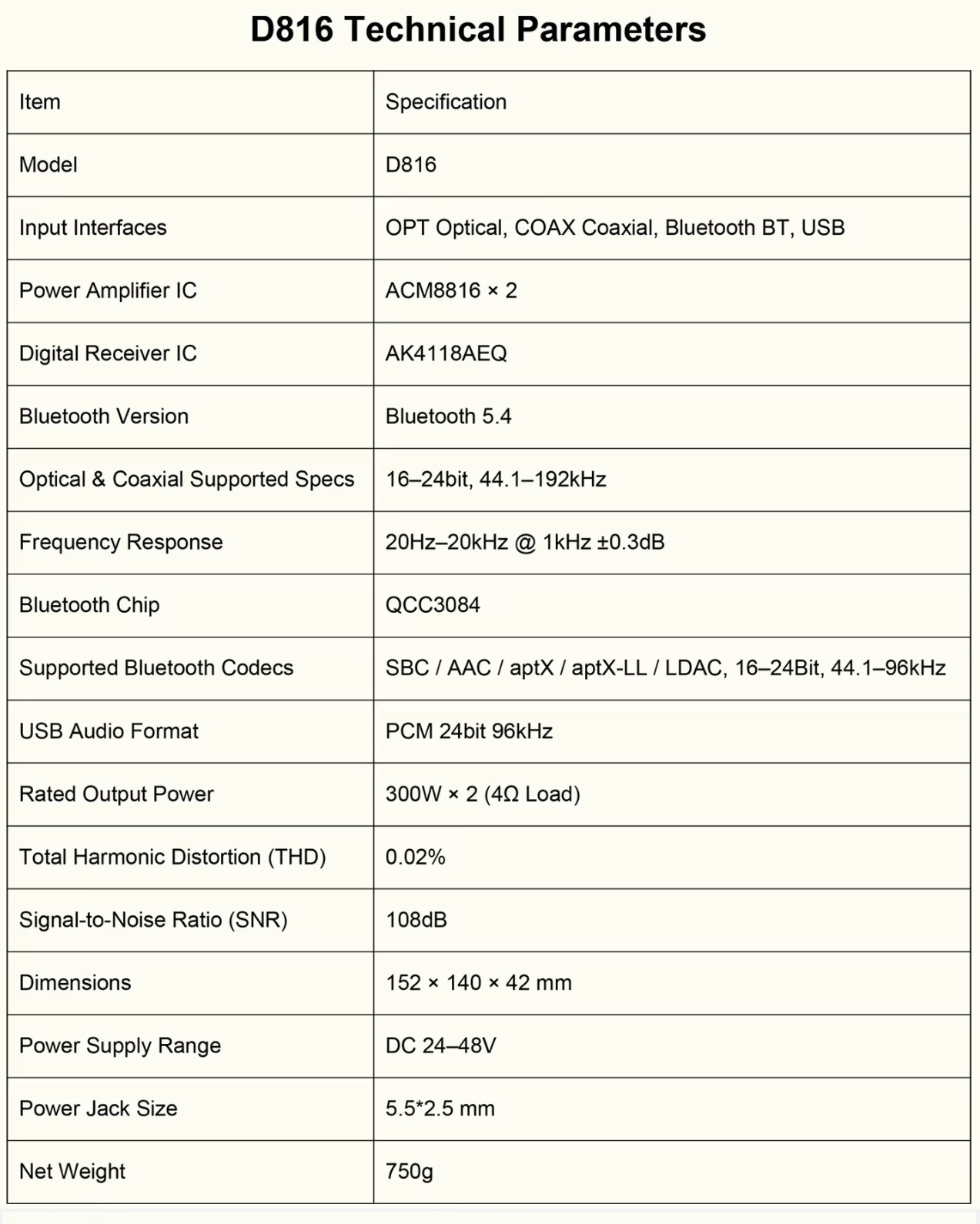

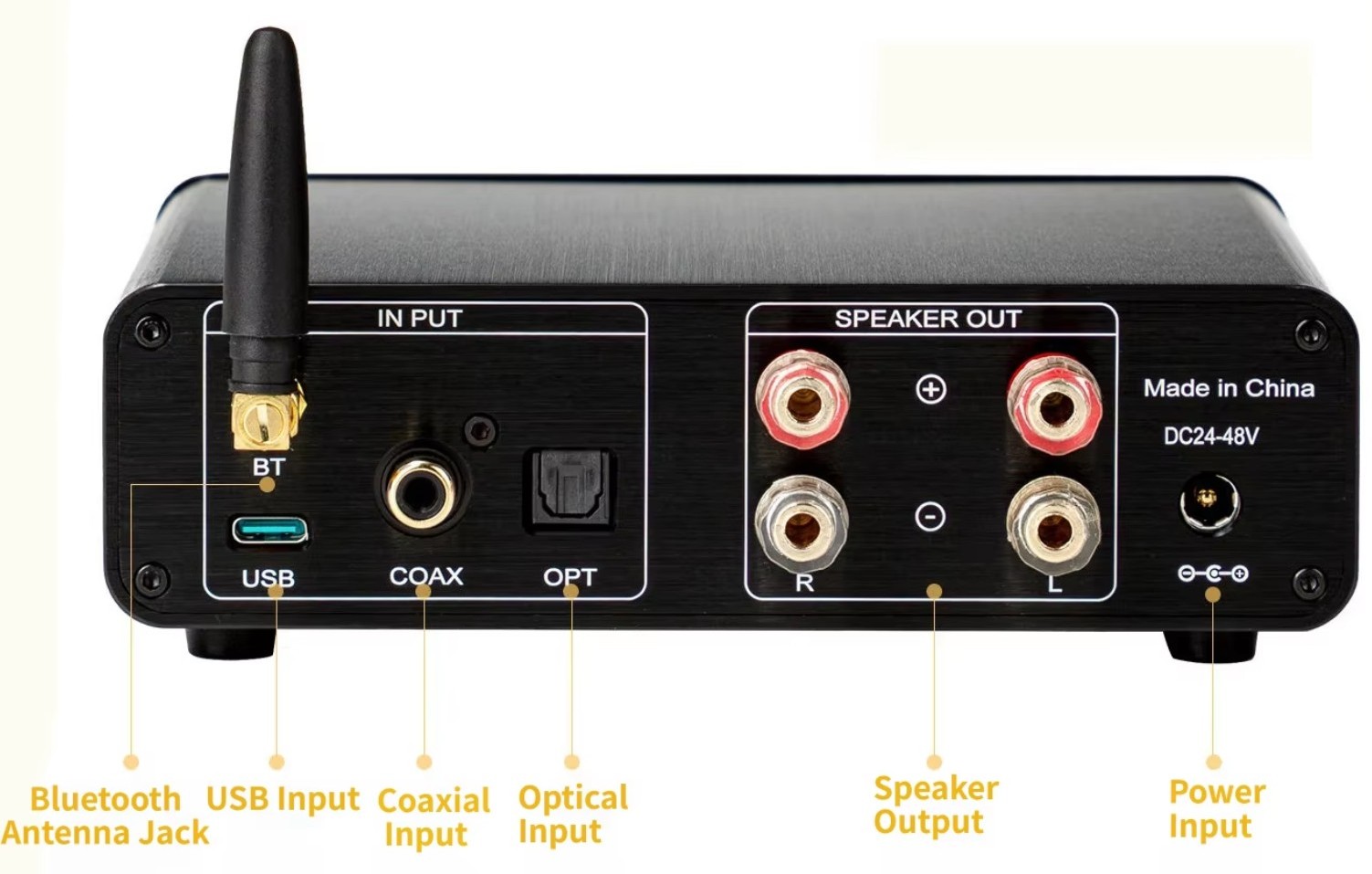

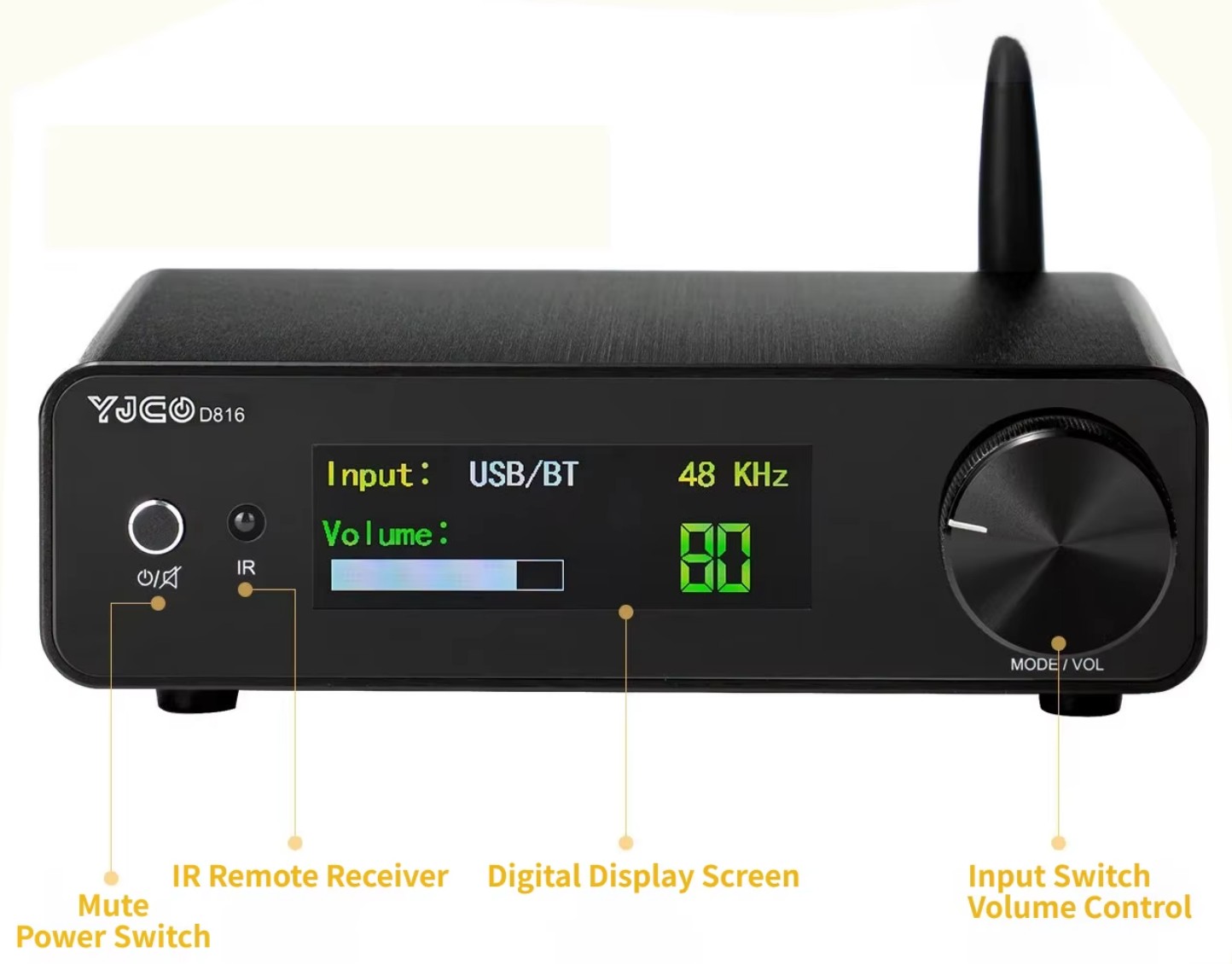

YJCO ACM8816제품의 완성형 버전 D816

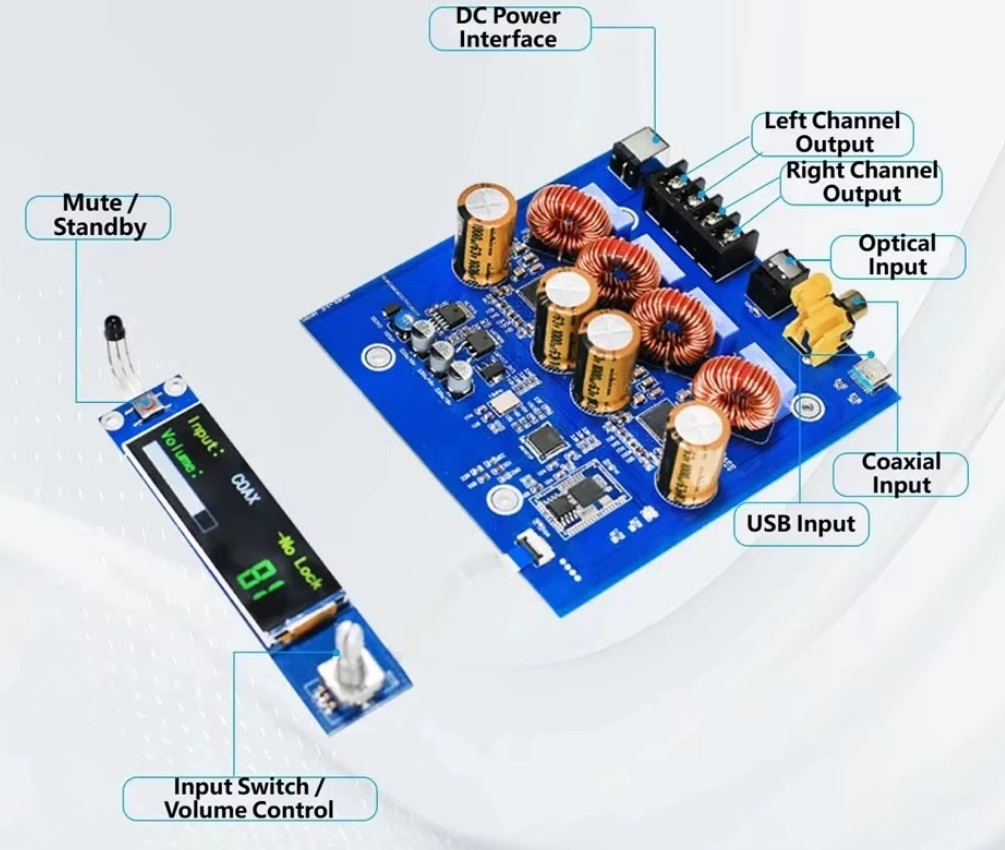

YJCO ACM8816 앰프 사용 설명서

1. 앰프 보드 출력은 패시브 스피커에만 호환된다.

     액티브 스피커나 정전압 드라이버에는 연결하면 안된다.
2. 앰프 보드는 DC24V–48V 전원 공급이 필요하다.

    출력 전력은 전압이 증가함에 따라 증가하지만, 손상을 방지하기 위해 48V를 초과하면 안된다.

    전원 커넥터는 5.5×2.5mm이며, 중앙이 양극(+)이고 외부가 음극(-)이다.

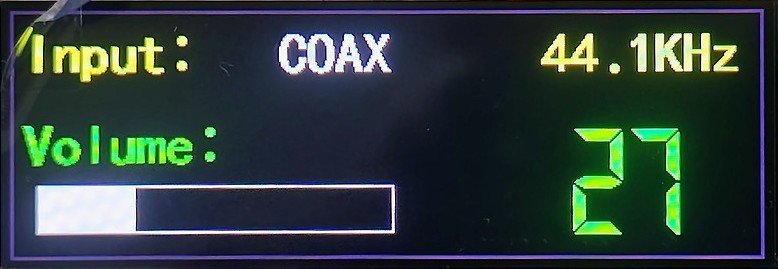

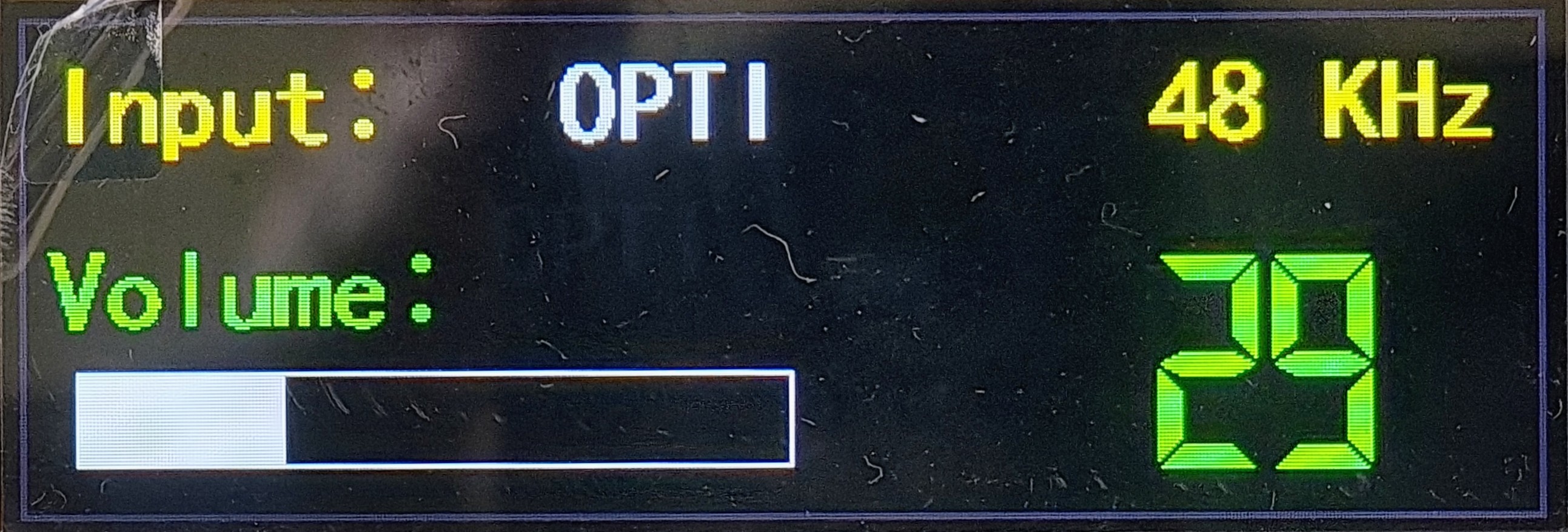

3. 앰프 보드는 전원에 연결되면 자동으로 켜진다(화면이 켜짐).

    인코더를 돌려 볼륨을 조절하고, 노브를 짧게 눌러 입력을 전환할 수 있다

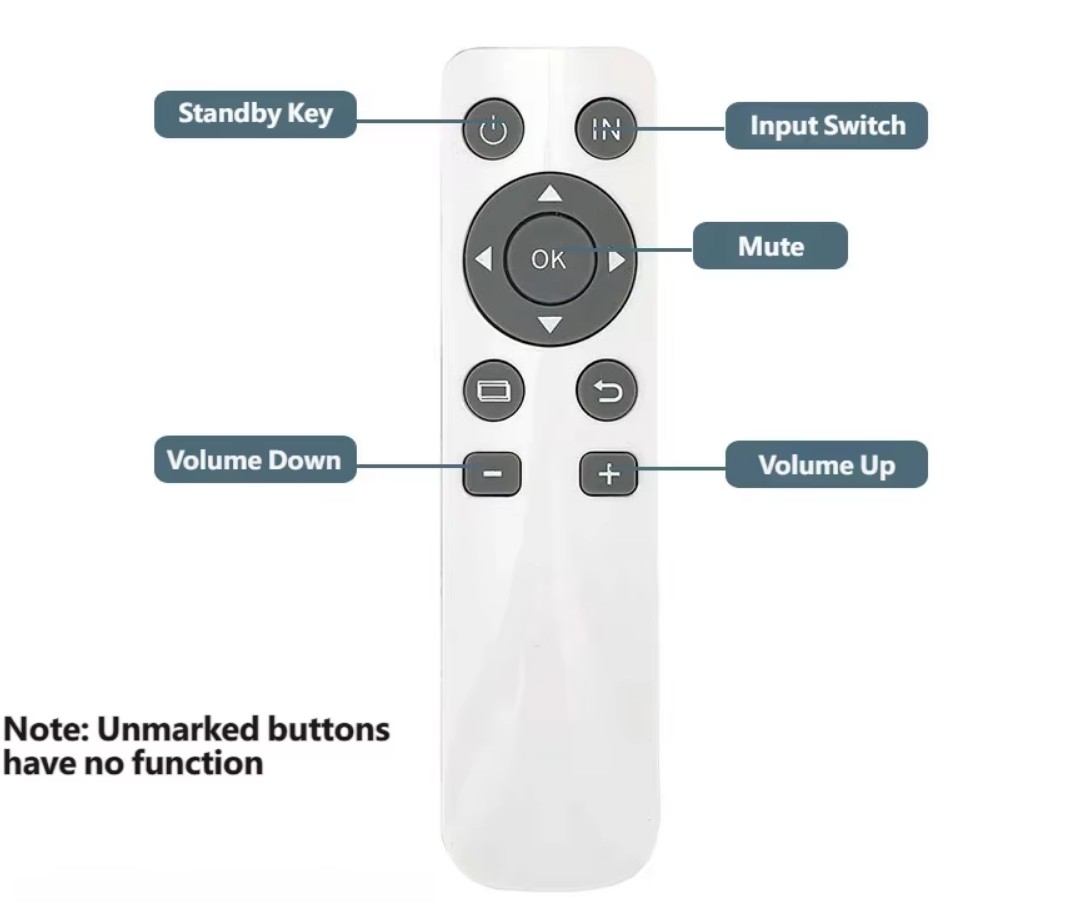

    (리모컨도 편리하게 사용할 수 있다).

    왼쪽 버튼을 짧게 누르면 음소거가 되며,

    길게 누르면 대기 모드로 전환된다(다시 길게 누르면 전원이 켜진다).

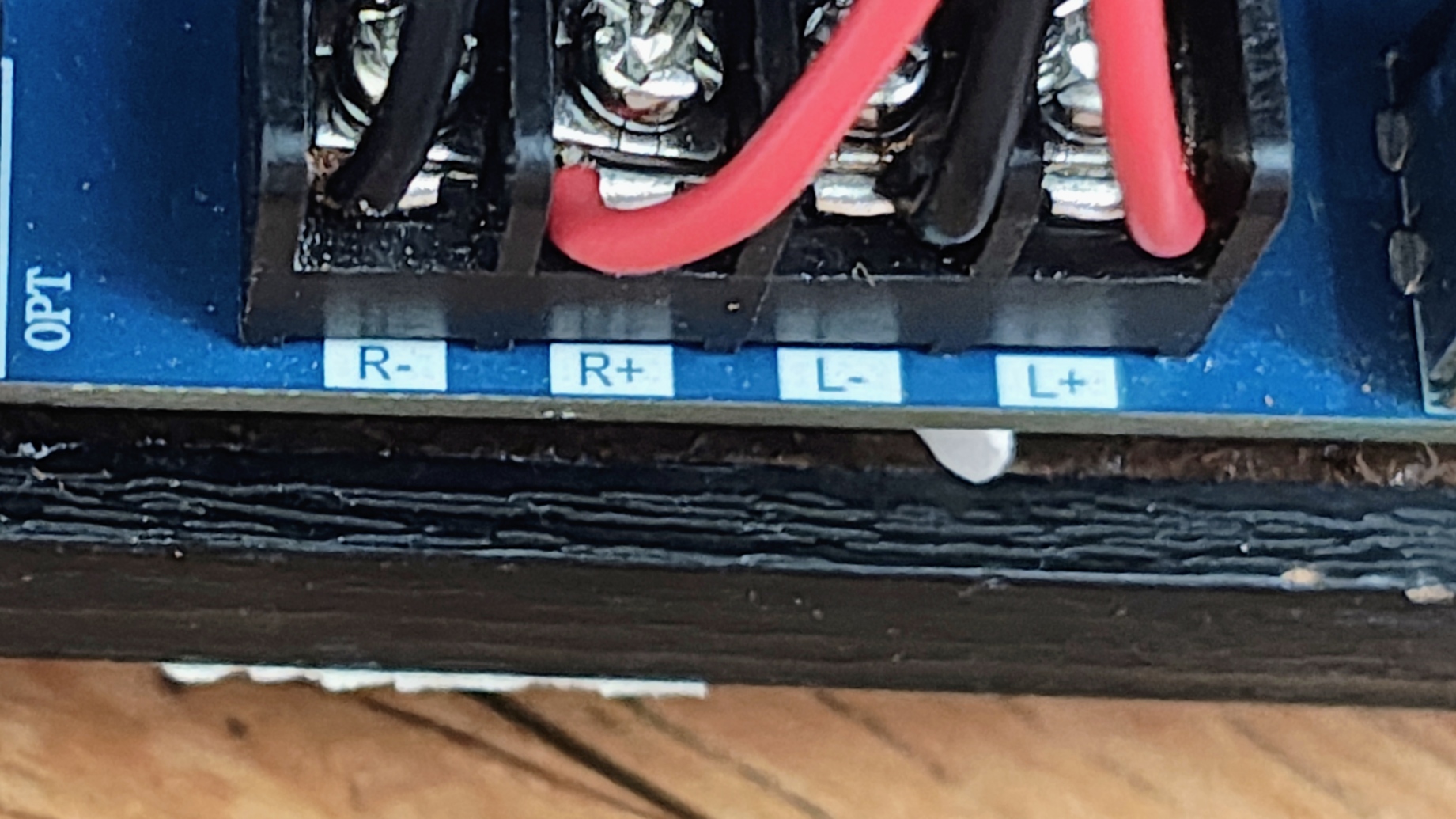

4. 왼쪽과 오른쪽 채널의 음극 단자를 함께 연결하면 앰프가 손상될 수 있다.
5. 블루투스 작동을 위해 입력을 USB/BT 모드로 전환한다.

    "YJCO-QCC3084"라는 이름의 블루투스 기기를 검색하여 연결한 후 음악을 재생한다.
6. USB 재생 시 입력을 USB/BT 모드로 전환한다.

    USB 포트를 스마트폰이나 컴퓨터에 직접 연결한다(드라이버 설치 불필요).

    스마트폰을 OTG로 연결할 경우 OTG 케이블을 사용한다.

    (충전 케이블은 지원되지 않으며 USB 드라이브는 호환되지 않는다).

7. 사운드가 거칠고 세밀하지만 베이스음이 초라하다.

    베이스음이 강화된 스피커를 필수적으로 사용해야 한다.



사양:

제품 모델: ACM8816 2.0 증폭기 보드
입력 모드: OPT(광학), COAX(동축), Bluetooth(BT), USB
증폭기 칩: ACM8816 × 2
수신기 칩: AK4118
블루투스 버전: 블루투스 5.4
광/동축 지원: 16–24비트, 44.1–96kHz
주파수 응답: 20Hz–20kHz @ 1kHz ±0.3dB
블루투스 칩: QCC3084
블루투스 코덱: SBC/AAC/APTX/APTX-LL/LDAC
USB 오디오 지원: 16–24비트, 44.1–96kHz; PCM 24비트/96kHz

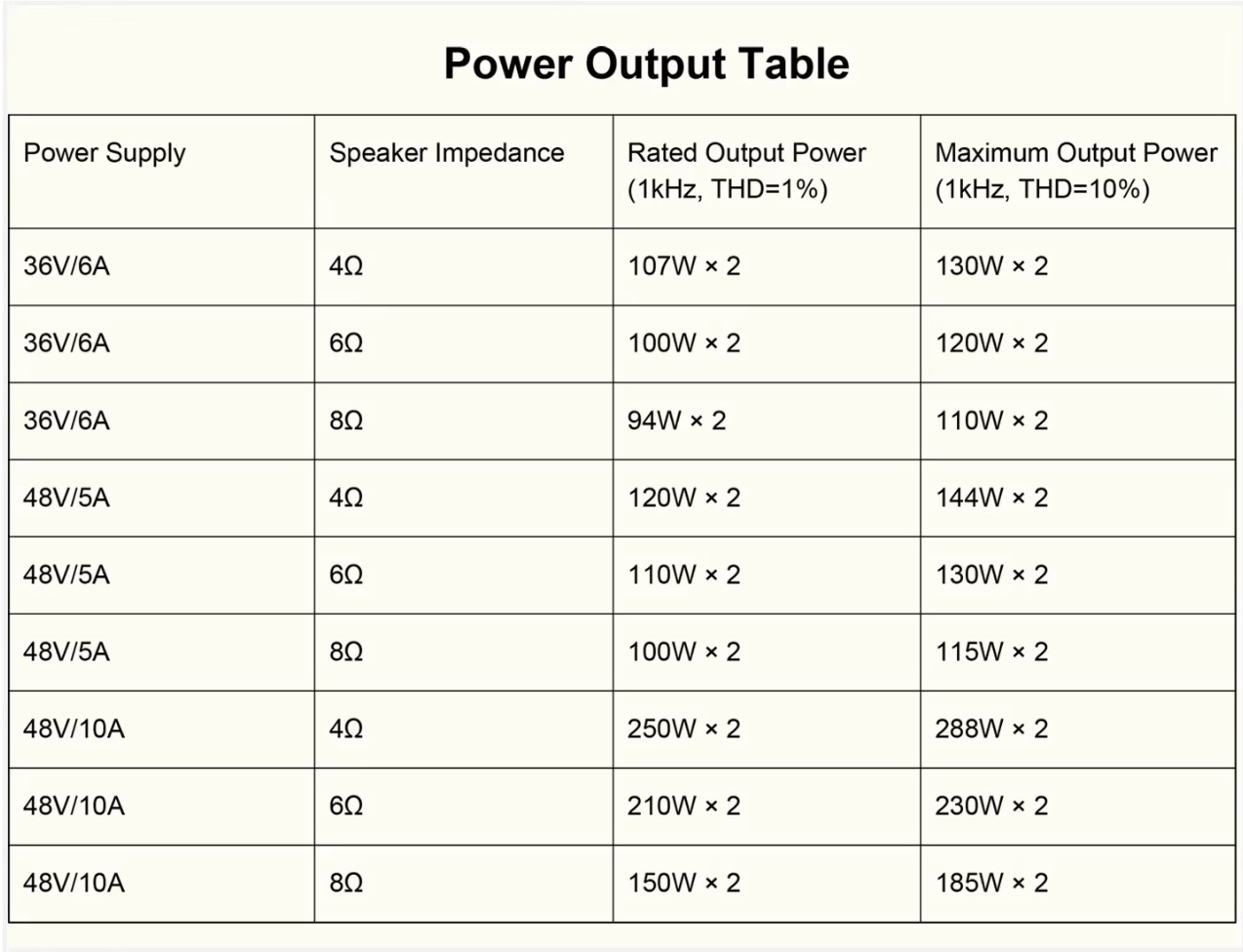

출력 전력: 300W × 2 @ 4Ω
총 고조파 왜곡(THD): 0.02%
신호 대 잡음비(SNR): 108dB

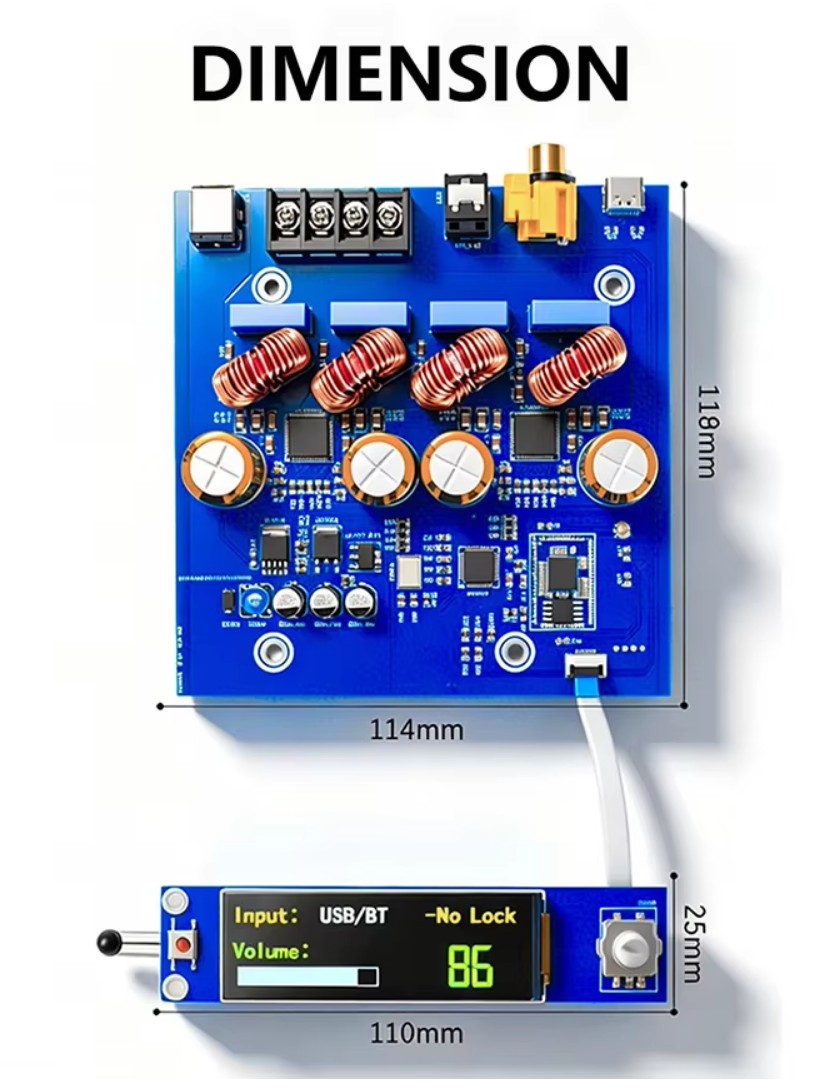

크기: 114mm × 118mm × 28mm
전원 공급: DC24V–48V
전원 커넥터: 5.5×2.5mm
무게: 220g

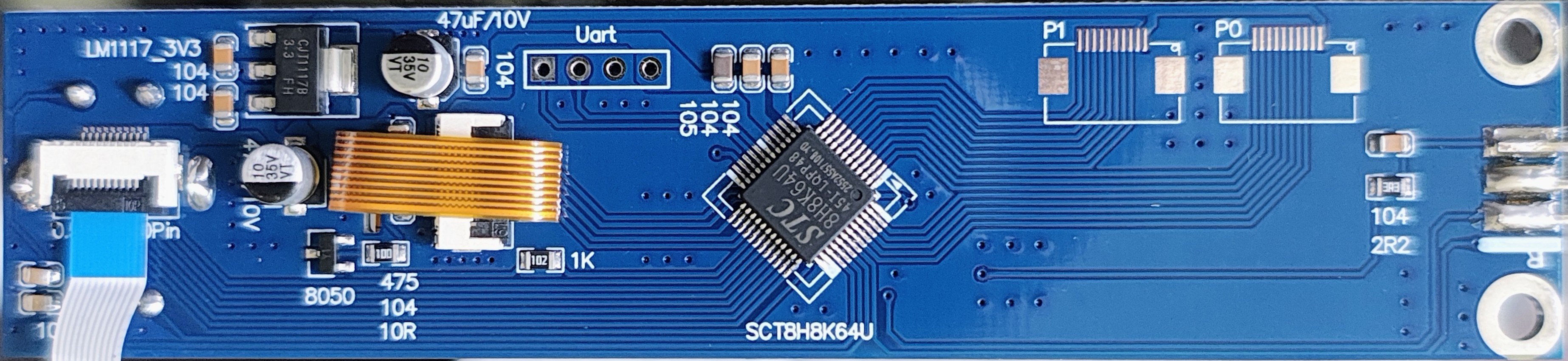

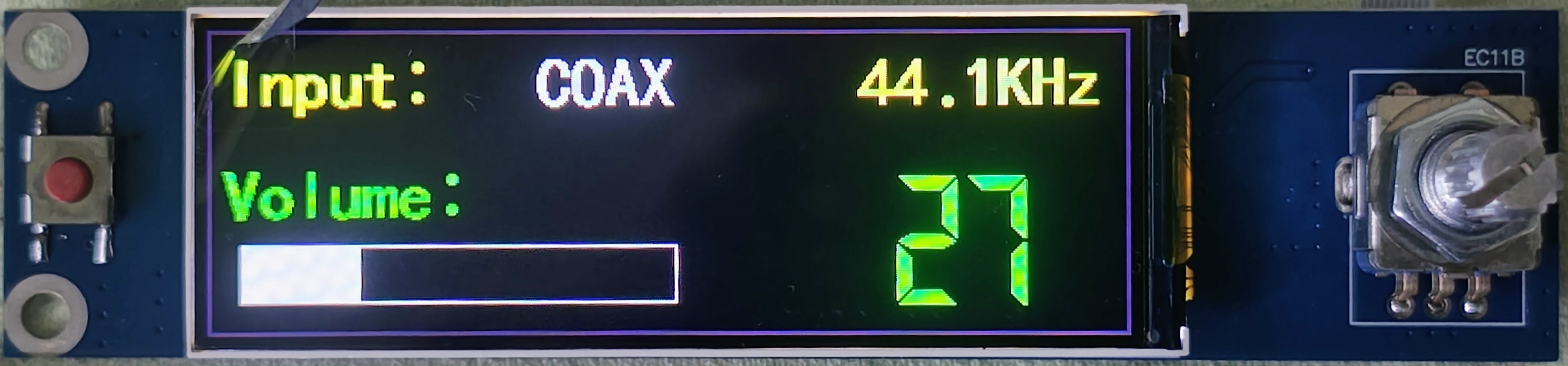

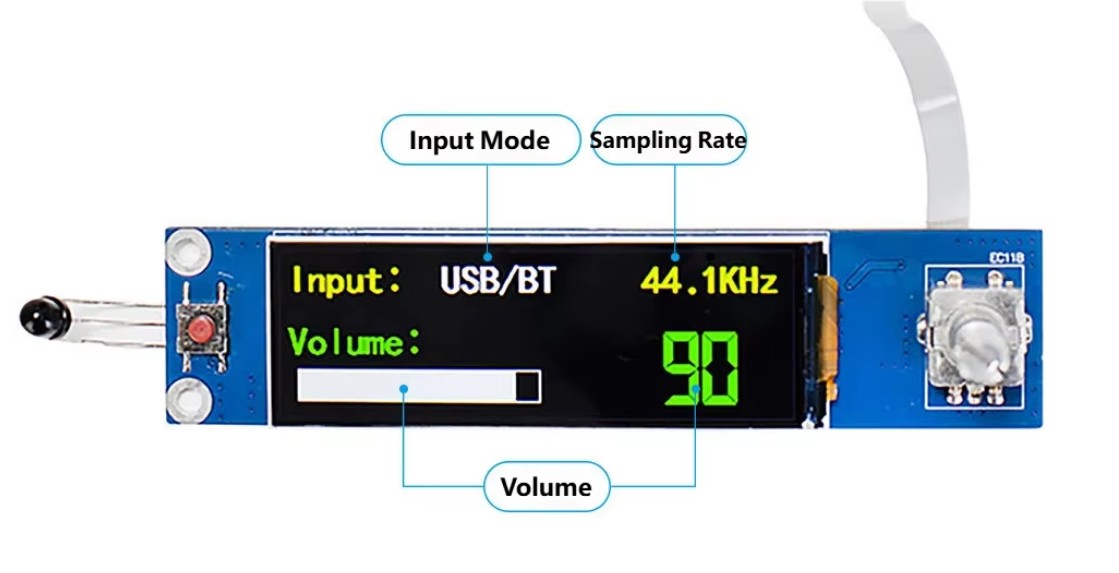

LCD 부품에 나사구멍이 4개가 있으면 수월하게 작업을 할 수 있는데 나사구멍이 두개 뿐이다.

3가지중 최종적으로 3번이 가장 접근하기 쉬운 구성이다.

최종적으로 만들고자 하는 구성이다.

이렇게 만드는게 쉽지는 않다.

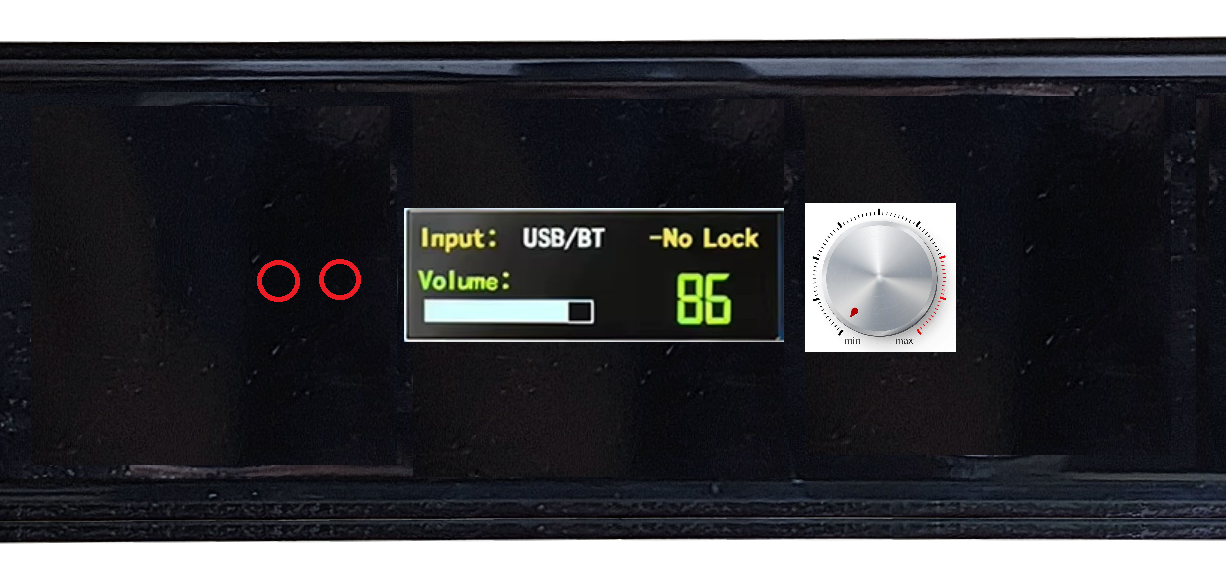

처음 생각은 이 디자인인데 스위치 두개와 적외선 수신부  노브 부분을 보드에서분리해야하고

LCD를 고정 시키는 작업이 까다로워 져서 그냥 LCD에 붙어 있는 모양대로 만들기로 했다.

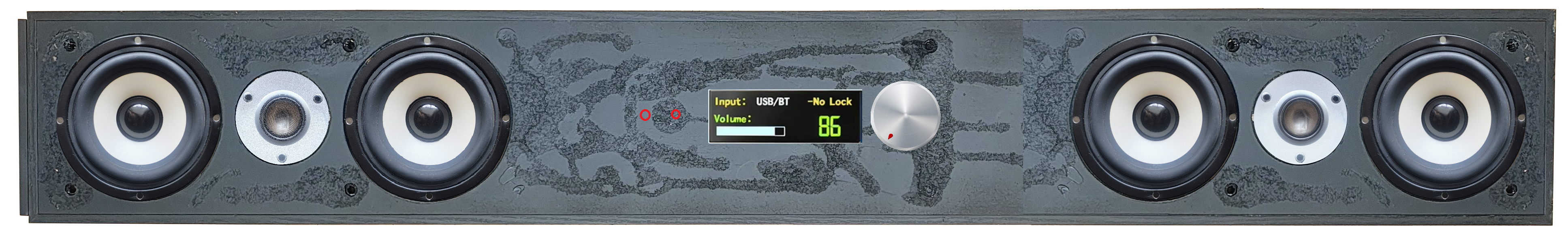

가장 접근하기 좋은 최종 디자인이다.

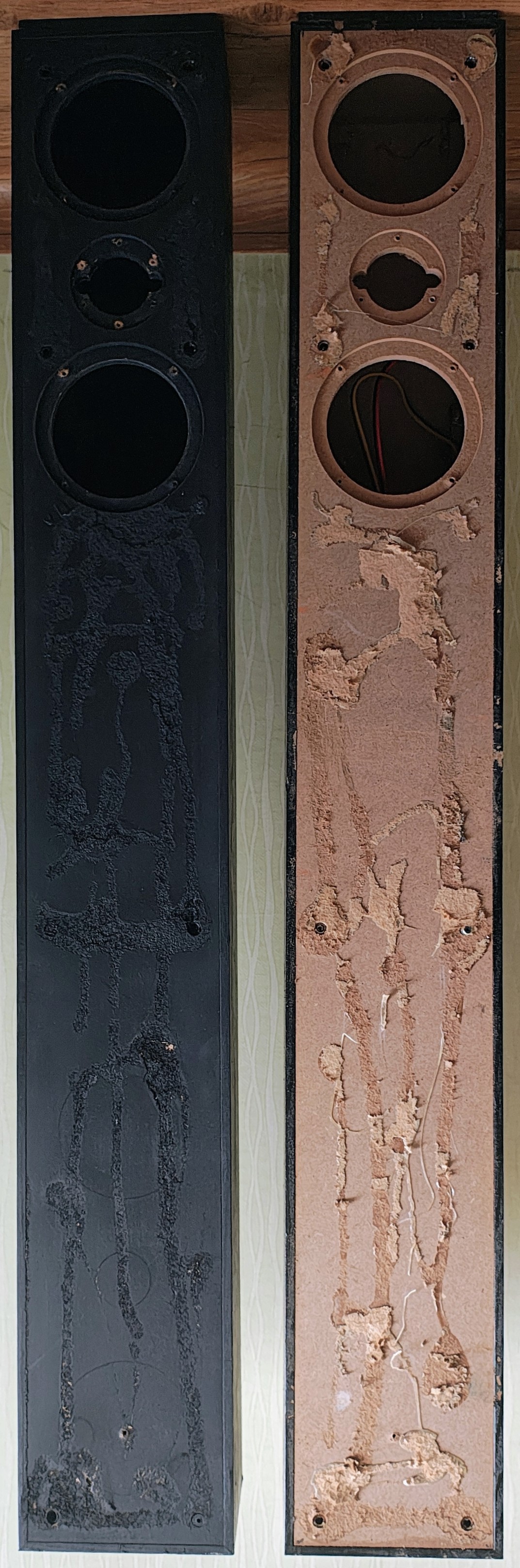

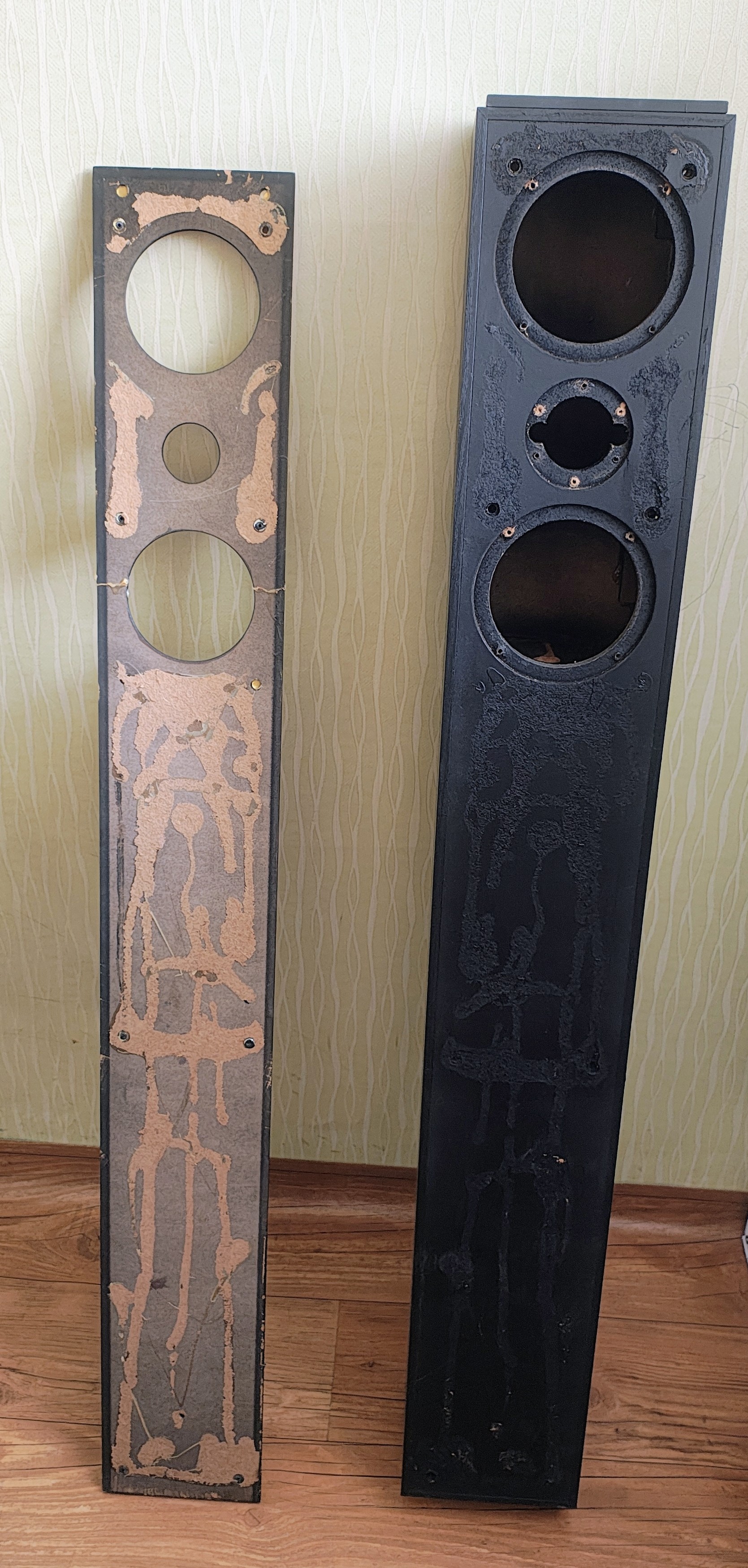

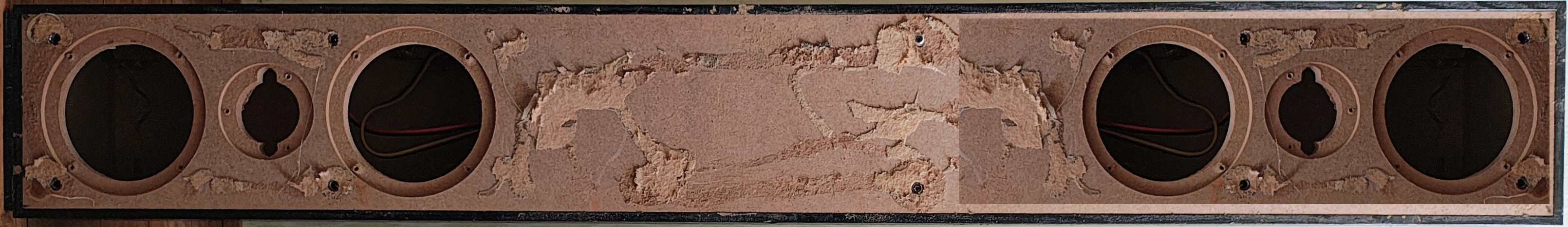

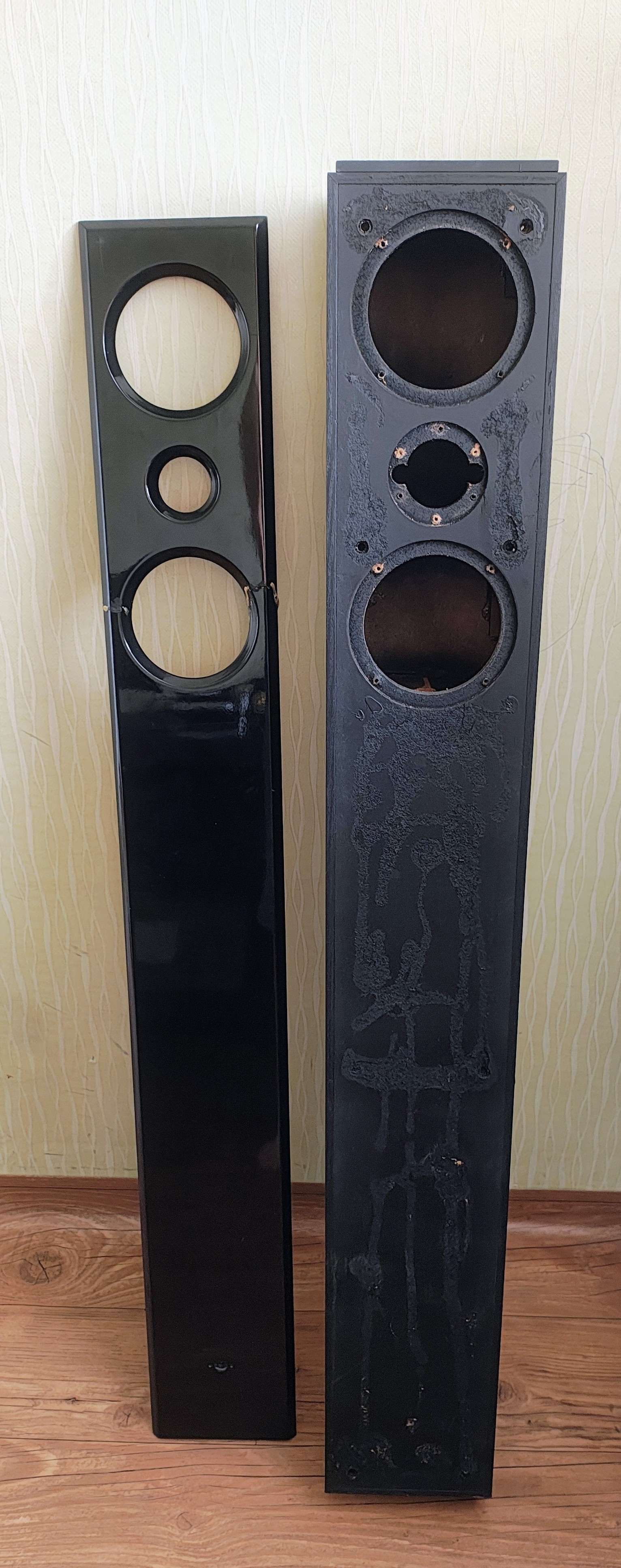

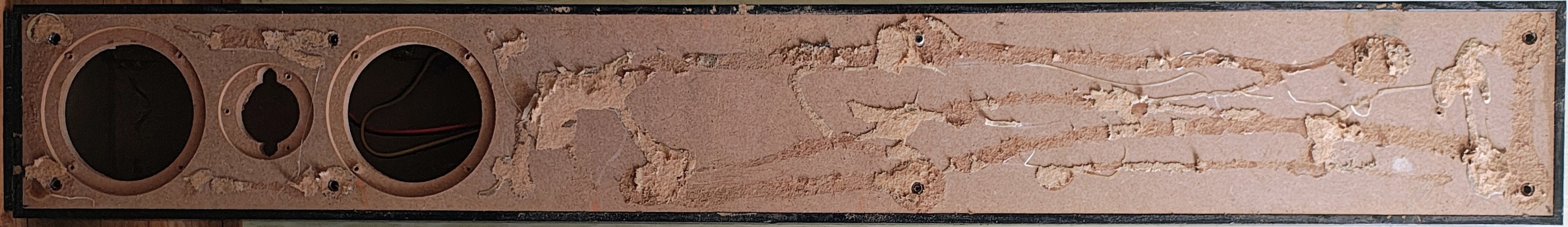

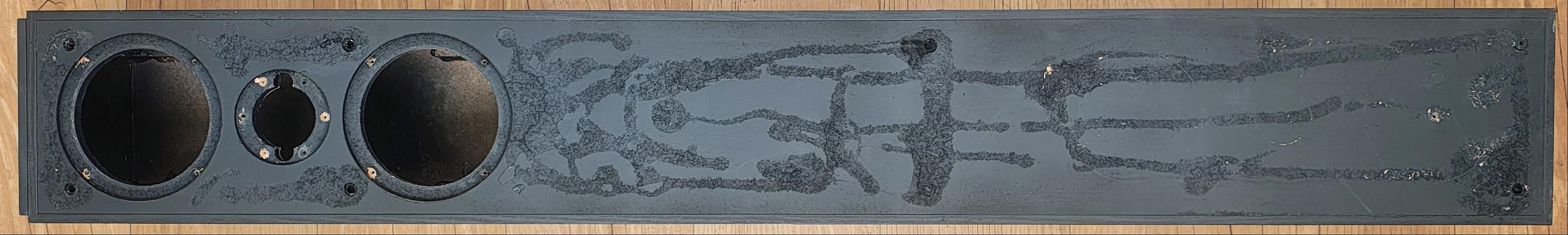

1.  스피커 앞판 분리 작업

내부 우퍼를 분리하거나 장착하려면 앞판을 분리 해야만 한다.

생각처럼 잘 떨어지지 않는다.



사포작업을 해서 깔끔하게만 다듬으면 앞판 없이도 사용이 가능 할 듯하다.

대칭으로 같은크기의 구멍을 뚫어주는 작업은  쉽게 할 수 있는데 구멍 테두리 작업이 문제다.



전면을 검정색 아크릴로 마감하는 방법 (3mm)

가장 깔끔하다.

스피커 구멍 테두리 작업 안해도 된다.

사포로 문지르더라도 아주깔끔하기는 힘들다.

지저분한 면을 안볼수 있다.

아크릴과 스피커통 사이는 소리가 세어나오지 않도록 고무로 마감을 하고 나사로 조여준다.

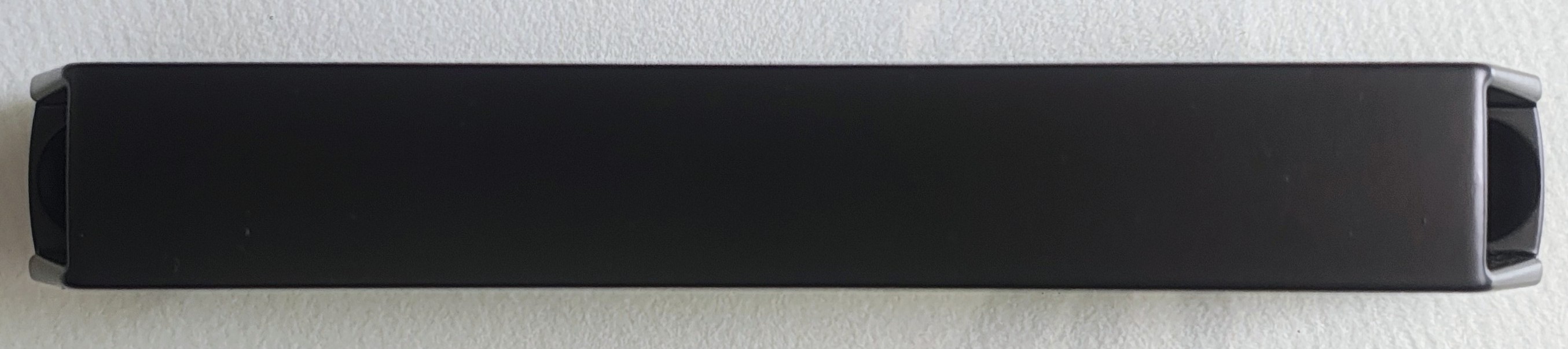

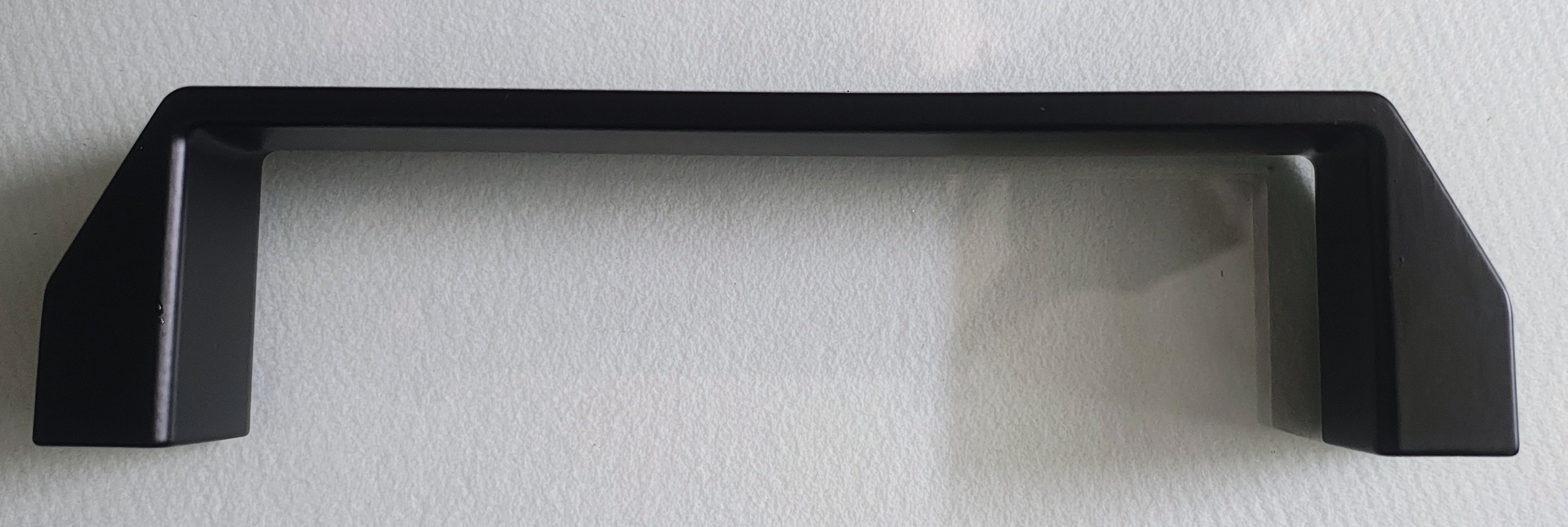

손잡이

- LS519 알루미늄 합금 브리지 핸들 180







LS519 알루미늄 합금 브리지 핸들 90/120/180 간격 LS522 기계 장비 핸들 - AliExpress 13





알루미늄 캐비닛 핸들 블랙 슬리버 나일론 합금 90mm 120mm 180mm 도어 액세서리 DIY 3D 프린터 부품 - A



나사구멍이 매우 크다 (M10 권장)

M6 나사  -  공간이 많이 남는다.

M8 나사  -  공간이 살짝 남는다.

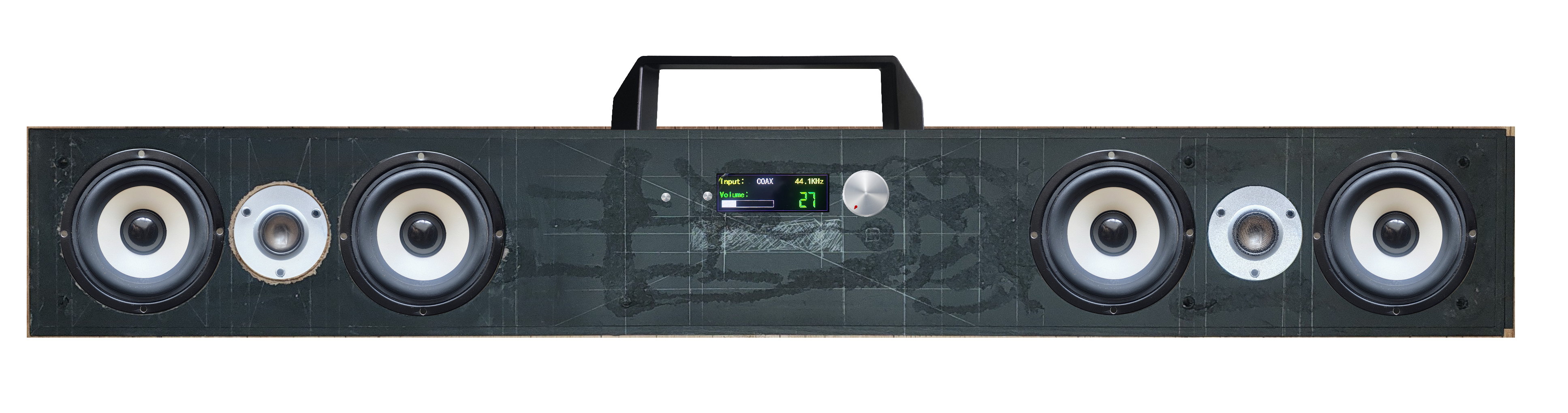

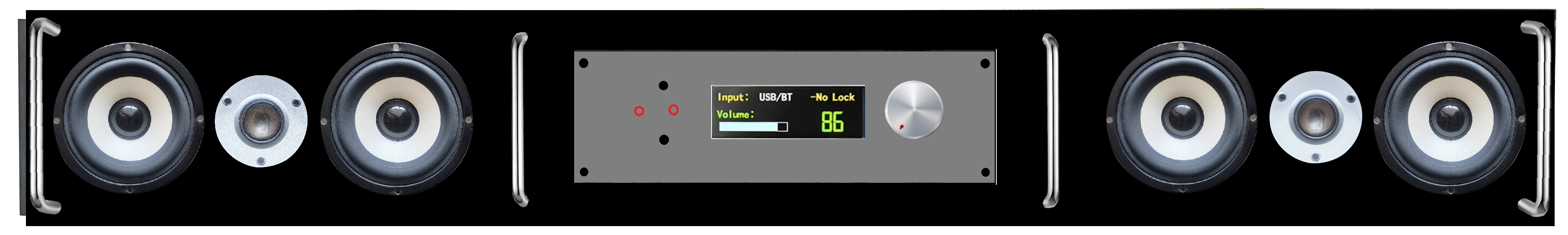

최종 완성 디자인
