DECEMBER

" 알리바바 제품 소개  사진은 구글이미지나 알리익스프레스 이미지 사용했음 "

DA800

블루투스 오디오 디코딩 +앰프(해드폰) +  USB 사운드 카드 올인원

AYINO라는 회사제품들을 보면  대체적으로 사용한 칩셋의 성능을 최대한 끌어올린다.

다른 회사와는 달리 비슷한 가격대에 스펙이 더 좋은 제품들을 출시한다.

같은 가격대에서 제품스펙은 확실히 좋아 보인다.

그냥 신경 안쓰고 편하게 사용하기에는 이제품이 가장 좋은 것 같다.

물론 제품의 성능이 실제로 좋은지는 알 수 없는 상태다.

리뷰도 찾아보기 힘들다.

&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&

   퀄컴 QCC5125  (24Bit / 96Kz)  블루투스 5.1 LDAC

+ ESS9018K2M 디코딩 칩 (32Bit / 384Kz)  SPDIF(24/192)  COAXIAL(24/192)

+ SAVITECH SA9227A 칩 (DSD64/ DSD128/DSD256 PCM 32Bit/ 384KHz) USB UAC2.0

+ TI의 TPA6120A2 앰프 128dB의 동적 범위를 지원하는 스테레오, 9.0~33.0V, 아날로그 입력 헤드폰 증폭기

+ TI LM4562 듀얼 옵 앰프 2채널, 55MHz, 하이파이, 고성능 오디오 연산 증폭기

블루투스 5.1은 LDAC 지원으로 24Bit / 96KHz까지 지원

SPDIF 포트는 24Bit /192KHz 지원

COAXIAL 포트는 24Bit /192KHz 지원

특히 USB DAC의 샘플링이 32Bit / 384KHz로 가장 우수하다.

SPDIF in /Out 을 모두 지원한다.(아마도 패스스루를 지원하는듯하다.)

다양한 입출력포트를 지원해서 확장성이 넓다.

샘플링속도와 샘플링비트가 비슷한 가격대 제품 중 가장 우수하다.

칩셋의  성능이 그대로 스펙으로 구현된 제품이다.

스펙상 가성비가 가장 좋은 제품으로 보인다.

&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&

USB 드라이버 - SAVITECH SA9227A

프로그램이 좀 허접해 보인다.

오디오 소스의 해상도에 따라서 자동으로 설정된다고 한다.

일반적으로는 24비트/96kHz의 음원정도면 고해상도 음원으로 볼 수 있다.

그 이상은 거의 구분이 가지 않는다.

좋은 스펙의 기기를 사용하니 기분은 좋아진다.

24비트/96Khz 지원 제품 중에서 고르면 더 저렴한 제품들도 많이 있다.

같은 칩셋을 사용했는데도 전체 DAC이  24비트/96Khz로 고정된 제품들도 많이 있다.

개인적으로 블루투스에서 SBC에서 AAC는 좀 좋아졌네... 하는 생각이 드는데.

AAC이상은 고음(고주파음??)이 좀 더 세련되게 변한다는 느낌만 받는다. (LDAC 지원하는 같은 해드폰)

좋은 해드폰은 해드폰에서 음질 보정도 해주니 더더욱 그럴지도 모르겠다.

단점 ******************************************

동시에 모든 포트에서 출력이 이루어진다.

사용하지 않는 포트는 제거해야 한다.

************************************************************************************************************

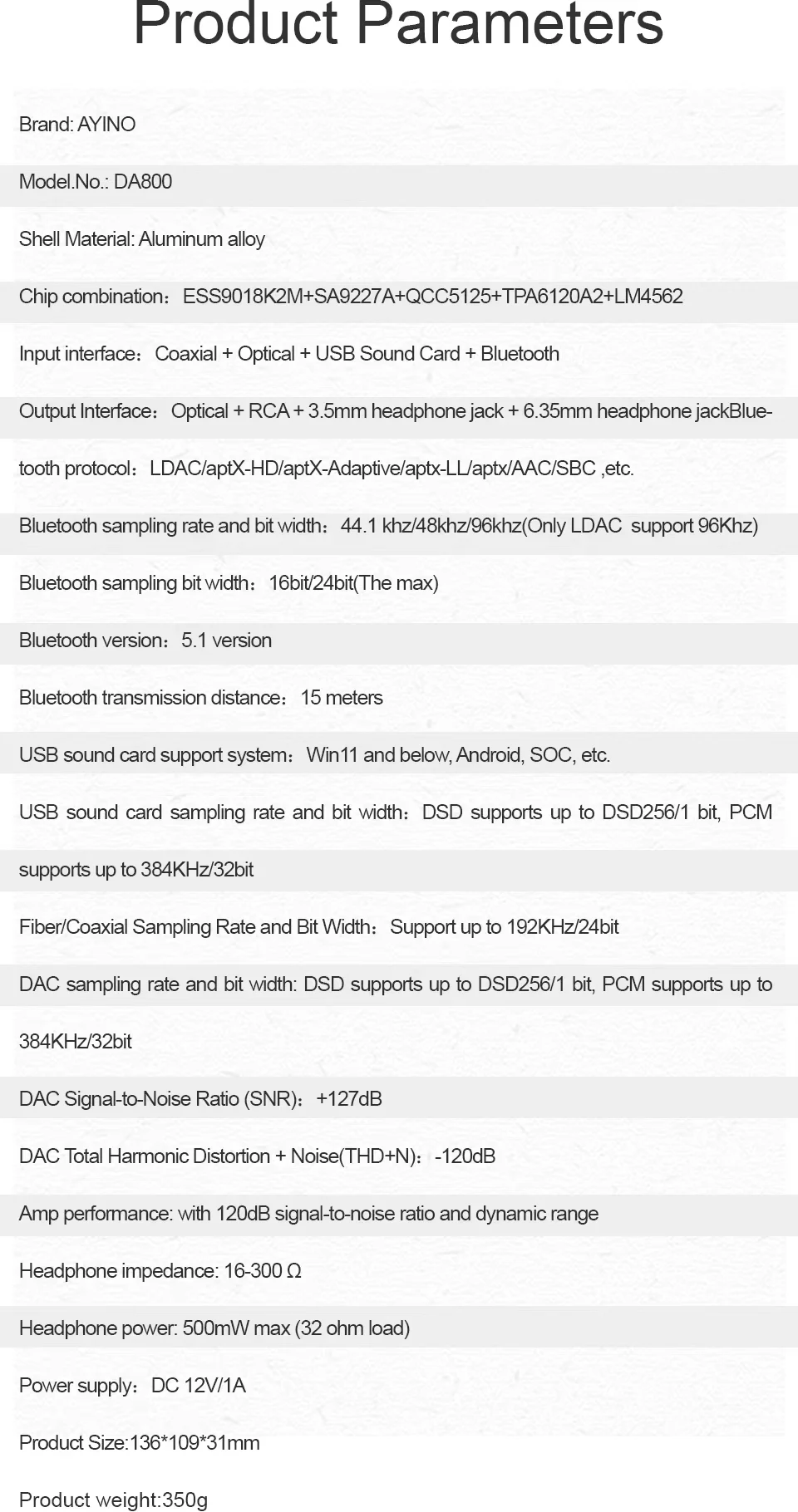

1 、 입력 포트: 동축 + 광학 + USB + 블루투스

2 、 출력 포트: 광학 + RCA + 3.5mm 폰 + 6.35mm 폰 (동시에 모든 포트에서 출력된다.)

3 、 블루투스 프로토콜: LDAC / aptX-HD / aptX Adaptive / aptX-LL / AptX / AAC / SBC 등

4 、 블루투스 샘플링 속도: 44.1khz/48khz/96khz (LDAC 만 해당)

5 、 블루투스 샘플링 비트: 16bit/24bit (최대)

6 、 블루투스 버전: 5.1

7 、 블루투스 전송 거리:<20 미터

8 、 USB 사운드 카드 지원 시스템: Windows/Andoid/ios 등

9 、 USB 사운드 카드 샘플링 속도/비트: 최대 DSD256/1bit, PCM 최대 384KHz/32bit

10 、광학/동축 샘플링 속도/비트: 최대 192KHz/24bit

11 、DAC 샘플링 속도/비트: 최대 DSD256/1bit,PCM 최대 384KHz/32bit

12 、DAC SNR 또는 DNR: + 127dB

13 、DAC THD + N: -120dB

15 、OPA 칩: TI LM4562 (기본값), 사용자 교체 가능

16 、해드폰 공급: DC ± 9V

17 、해드폰 SNR 또는 DNR: 120dB

18 、해드폰 임피던스: 16-300Ω

19 、해드폰 전원: 최대 500mW(32Ω)

20 、전원 공급 장치: DC 12V/1A   ( DC 12V 2A 권장함 )

기본 작동 및 사양

전원 켜기 : 다이얼을 한 번 누른다.
전원 끄기 방법: 2초간 다이얼을 누르고 있는다.
소스 전환 방법: 전원을 켠 후 다이얼을 한 번 누른다.

DAC 칩: ES9018K2M
블루투스 칩: QCC5125 Bluetooth 버전 5.1
USB 칩 :SA9227 최대 지원: 32bit/384kHz
OP 메인 칩: LM4562NA (OP 앰프교체 가능)
헤드폰 회로 칩: TPA6120A2

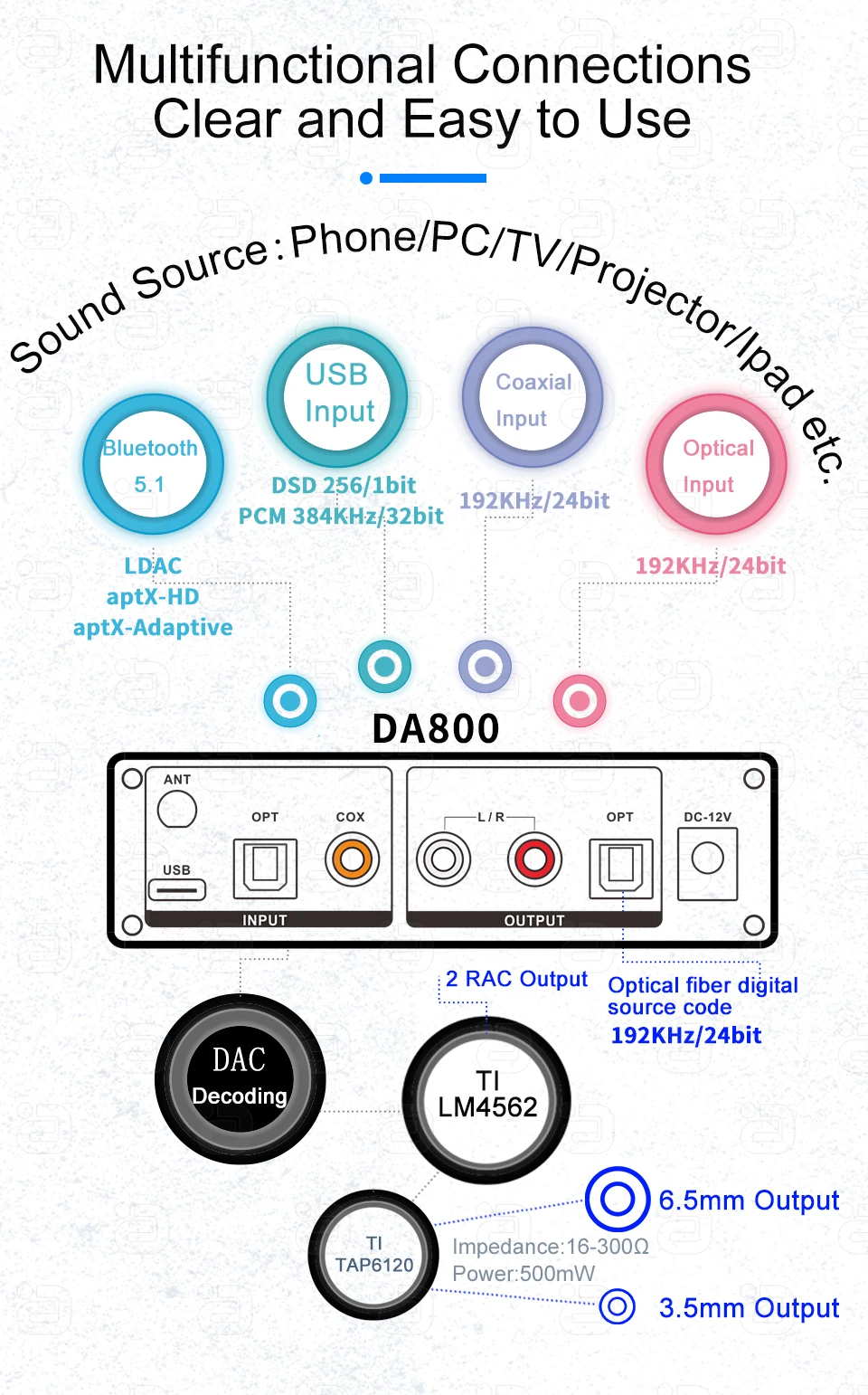

디지털 입력 방식: Bluetooth 5.1 / PC-USB / 디지털 광섬유 / 디지털 동축
디지털 출력: Bluetooth 5.1 /  PC-USB / 디지털 광섬유 (이 세 가지 입력 모드에서 유효)
출력 모드: RCA 아날로그 + 6.3mm 헤드폰 + 3.5mm 헤드폰 ( 3개 동시 출력 볼륨 제어 가능)

특수 기능 및 디자인
1. RCA 아날로그 출력. 전면 패널 버튼 볼륨 조절
2. 전자식 원버튼 전원 켜기/끄기 및 소스 전환
3. RCA 출력 톤 변경 가능 OP 프리 스탠드

본체 재질: 금속

볼륨: 약 13.5x11x3(cm)

액세서리: USB 케이블 / 아답타 / 블루투스 안테나 / RCA-3.5 케이블 / 광 케이블

✯✯✯✯✯✯✯✯✯✯✯✯✯✯✯✯✯✯✯✯✯✯✯✯✯✯✯✯✯✯✯✯✯✯✯✯✯✯✯✯✯✯✯✯✯✯✯✯✯✯✯✯✯✯✯✯✯

광고 내용의 스펙이 사실이라면 구입할 가치가 있는 제품이다.

ROD RAIN Audio BT94 BT5.3 USB DAC

" 알리바바 제품 소개  사진은 구글이미지나 알리익스프레스 이미지 사용했음 "

오디오 DAC 보드, QCC5171 블루투스 리시버 5.3 PCM1794 디코더 지지대,

USB APTX-HD LDAC 헤드폰 앰프

Optical Output 이 없는 점이 아쉽다.

입력은 USB DAC , BT , SPDIF

출력은 RCA , SPDIF ,해드폰 단자

BT94출력을 SPDIF로 리시버에 연결하고(BT와 USB없는 리시버)

1. PC에서 USB로 BT94에 연결하여  USB 광 디코더로 활용하거나

2. 스마트폰에서 BT94 불루투스에 연결되면 BlueTooth 광 디코더로 활용을 하고

3. 불루투스나 광입력을 BT94에서 해드폰으로 출력하는

것을 생각했는데

 불루투스나 광입력을 해드폰 출력에만 집중한듯한 느낌을 주는 제품이다.

유선해드폰 사용자라면 이 제품이 괜찮은 선택으로 보임

https://ko.aliexpress.com/i/1005005732027595.html

참고:

1. 이 링크에는 세 가지 버전이 있습니다.

    자신의 필요에 따라 선택할 수 있습니다.

4x5532DD 버전: Op Amp: 4 * JRC 5032DD     50.53$
2x1612 버전: Op Amp: 2 * TI OPA1612 + 2 * JRC 5032DD      58.53$
4x1612 버전: Op Amp: 4 * TI OPA1612     66.02$

2. 이 DAC는 4 개의 듀얼 Op Amp를 채택하여 RCA 및 3.5mm 출력을 위해 동시에 작동합니다.

패키지 포함:

1 ×디코더

1 ×블루투스 안테나











































































ZK-PR01 Hifi 프론트 톤 보드

" 알리바바 제품 소개  사진은 구글이미지나 알리익스프레스 이미지 사용했음 "

https://ko.aliexpress.com/item/1005007035425742.html?spm=a2g0o.productlist.main.45.7c4e40ecmotoiB&algo_pvid=f5a0fd9b-2fc4-4aca-b424-aeb9e0eb9dc9&algo_exp_id=f5a0fd9b-2fc4-4aca-b424-aeb9e0eb9dc9-22&pdp_npi=4%40dis%21USD%218.97%218.97%21%21%2165.00%2165.00%21%402101584d17191316175326537ea909%2112000039172996428%21sea%21KR%21793909534%21&curPageLogUid=qJE1iMMSK9Dj&utparam-url=scene%3Asearch%7Cquery_from%3A

11.52$



1. 고품질 오디오 처리:

    Wuzhi 오디오 ZK-PR01 프론트 톤 보드는 6 개의 JRC2068D 작동 앰프 칩을 갖추고 있어

    풍부하고 몰입감 있는 청취 경험을 위한 뛰어난 오디오 처리를 보장합니다.
2. 유연한 오디오 연결:

    이 장치는 차동/균형 및 단일 종단/불균형 연결을 위한 XH2.54-3P 인터페이스를 포함하여

    다양한 오디오 입력 및 출력 옵션을 제공합니다.

    이러한 유연성을 통해 다양한 오디오 시스템 및 전력 증폭기와 원활하게 통합 할 수 있습니다.
3. 향상된 톤 제어:

    6mm quincunx 핸들과 함께 포함 된 50K 이중 전위차계는 정확한 톤을 조정할 수 있습니다.

   환경 설정에 맞게 오디오 출력을 손쉽게 세밀하게 조정하여

   개인화된 사운드 프로필을 만들 수 있습니다.
4. 견고하고 컴팩트한 디자인:

    120x65x15 mm의 컴팩트 한 크기로 ZK-PR01 전면 톤 보드는 많은 공간을 차지하지 않고

    다양한 설정에 적합하도록 설계되었습니다.

   견고한 빌드는 내구성과 수명을 보장하여 오디오 설정에 안정적으로 추가됩니다.
5. 간편한 설치 및 호환성:

    ZK-PR01 오디오 입력용 30cm 차폐선과 출력 연결용 XH2.54-3P 단자가 함께 제공됩니다.

    ZK-1602 및 ZK-3002 같은 모델을 포함한 다양한 다운스트림 전력 증폭기와 호환되므로

    간편한 설치 및 통합을 제공합니다.

이름: 전면 톤 보드
입력 전압: 12-30V DC (AC 전원을 수용 할 수 없음)
작동 전류: 28mA
오디오 입력 인터페이스: 30cm 차폐 와이어가있는 XH2.54-3P
오디오 차동/균형 출력 인터페이스: 3 개의 XH2.54-3P 단자 (왼쪽, 오른쪽, 서브우퍼)
오디오 싱글 엔드/언밸런스드 출력 인터페이스: 2 개의 XH2.54-3P 단자 (왼쪽, 오른쪽 스테레오, 서브우퍼)
작동 증폭기 칩: 6 개의 JRC2068D
전위차계: 6mm quincunx 핸들이 있는 50K 이중 전위차계
색상: 사진 색상
재질: 플라스틱


패키지 내용물
1 x 전면 스테레오 톤 보드





QCC5171 블루투스 5.3 수신 보드, LDAC 무손실 동축 USB 코덱 지원, 무선 오디오 리시버 BEB1

" 모든 사진은 구글이미지나 알리익스프레스 이미지 사용했음 "

스팩은 좋은데...

모든 dac 에서 24bit 96khz 까지만 지원한다.

가격 측면에서  케이스 SPDIF 포트 USB 포트 3,5mm 라인아웃 등 구입 비용까지 하면 70~80$ 수준이 나올것으로 보임

불루투스 사양은 조금 낮더라도 스팩이 좀더 좋은 DA800 추천함

칩셋 스팩은 준수한 사양이지만

모든 dac 에서 24bit 96khz 까지만 지원한다.( 광고내용 )

가격은 확실히 저렴하지만 스팩이 살짝 아쉽다.

스팩이 문제가 안된다면 이제품을 추천한다.

불루투스 사양은 조금 낮더라도 스팩이 좀더 비싸고 좋은 DA800 추천함

WM8804G SPDIF   24bit  / 192kHz  지원

https://ko.aliexpress.com/item/1005006835741291.html?spm=a2g0o.productlist.main.3.c81c074Y074YI6&algo_pvid=cfaf469f-5a90-4fe8-988a-3f9d5f0b98a5&algo_exp_id=cfaf469f-5a90-4fe8-988a-3f9d5f0b98a5-1&pdp_npi=4%40dis%21USD%2144.68%2133.51%21%21%2144.68%2133.51%21%402101363e17191360190096869ebec4%2112000038459618564%21sea%21KR%21793909534%21&curPageLogUid=NI2WeGz7hizq&utparam-url=scene%3Asearch%7Cquery_from%3A

26$

https://ko.aliexpress.com/item/1005007039901091.html?spm=a2g0o.productlist.main.1.c81c074Y074YI6&algo_pvid=cfaf469f-5a90-4fe8-988a-3f9d5f0b98a5&algo_exp_id=cfaf469f-5a90-4fe8-988a-3f9d5f0b98a5-0&pdp_npi=4%40dis%21USD%2135.82%2135.82%21%21%2135.82%2135.82%21%402101363e17191360190096869ebec4%2112000039183737920%21sea%21KR%21793909534%21&curPageLogUid=E50neMBB86lv&utparam-url=scene%3Asearch%7Cquery_from%3A

케이블 포함

https://ko.aliexpress.com/item/1005007210929990.html?spm=a2g0o.cart.0.0.58d356baK5hDfb&mp=1&gatewayAdapt=glo2kor

29.79$

QCC5171 블루투스 5.3 수신 보드, LDAC 무손실, 동축, USB 코덱, 무선 오디오 수신기 BEB1 지원

블루투스 버전: 5.3

블루투스 이름: 베리박 BEB1

전원 공급 장치 전압: DC 9-24V

오디오 입력: 블루투스 5.3/USB 디코딩 입력

오디오 출력: 3.5mm/동축/광학

USB(Type-c):DC5V 전압 입력/디코딩 입력

제품 무게: 70g

제품 크기: 91.44X68. 58X20mm

퀄컴 블루투스 QCC5171 은 QCC5125QCC8675 의 업그레이드 버전입니다.

APTX-HD 및 LDAC 지원 외에도 통신이 Bluetooth 5.1 에서 5.3 로 업그레이드되었으며

aptx-v2.2 버전을 지원합니다.

무손실 및 레오오디오를 지원할 수 있습니다.

SPDIF 활용 보드



케이스 =============

https://ko.aliexpress.com/item/1005007006481395.html?spm=a2g0o.cart.0.0.289256ba6WKgRv&mp=1&gatewayAdapt=glo2kor

주요 특징들

• 다기능 오디오 디코더 보드
• Bluetooth / USB - 아날로그 / 동축 / 광 신호 변환기
• QCC5171 Bluetooth v5.3 모듈, SBC, AAC, aptX, aptX HD 및 LDAC와 같은 다양한 코덱을 지원

• 최대 전송 속도 990kbps

• Bluetooth LE 오디오 표준 지원

• UAC 2.0 USB 코덱 입력, 24bit/96kHz 샘플링 속도 지원

• 드라이버 무료 USB 설치, Windows, Mac, Linux 시스템과 호환 가능

• 앰프, 사운드바, 액티브 스피커와의 원활한 연결을 위한 아날로그, 동축, 광 신호 출력

• 최대 127dB의 DNR 및 -120dB의 THD+N을 갖춘 독립형 ES9018K2M 오디오 DAC

• 디지털 신호 전송, 간섭에 덜 민감함

• DC5V 전원 및 오디오 전송을 위한 USB Type-C 포트

• 높은 오디오 성능

• 간편한 작동 및 연결을 위한 플러그 앤 플레이 터미널

• 더 높은 안정성과 더 긴 수명을 위한 고품질 솔리드 커패시터

파라 미터

보드 유형

판자

입력

블루투스, USB,

산출

S/PDIF, 3.5mm AUX,

제어 인터페이스

하드웨어

크기

3.6 x 2.7인치(91.44mm x 68.58mm)

전원 전압

9V-24V

설명

오디오 프로젝트를 향상시키도록 설계된 고성능 Bluetooth 수신기 디코더 보드인 BEB1을 소개합니다.

Bluetooth 및 USB 입력을 포함한 다양한 신호 형식을 지원하는 BEB1은 다기능 디코더 역할을 합니다.

신호를 아날로그, 광학 및 동축 출력으로 원활하게 변환하여 광범위한 오디오 시스템과의 호환성을 보장합니다.

홈 오디오 설정을 향상시키거나 오디오 DIY 프로젝트에 참여하거나 데스크탑 오디오 경험을 개선하려는 경우

BEB1은 다용도 솔루션입니다.
Qualcomm QCC5171 v5.3 Bluetooth 모듈로 구동되는 BEB1은

SBC, AAC, aptX, aptX HD 및 LDAC와 같은 코덱을 지원하여

최대 990kbps의 최대 전송 속도를 자랑하는 탁월한 성능을 제공합니다.

또한 유연성을 높이기 위해 USB UAC 2.0 입력을 지원하여 24비트/96kHz의 샘플링 속도를 지원합니다.
최대 127dB의 DNR과 -120dB의 THD+N을 특징으로 하는 32비트 ES9018K2M 오디오 DAC이 장착된 BEB1은

인상적인 오디오 품질을 제공합니다.

BEB1은 원활한 오디오 연결을 위해 아날로그 출력을 제공합니다.

또한 통합 WM8804 S/PDIF 트랜시버 모듈은 신호 무결성을 더욱 향상시켜

깨끗한 광 및 동축 신호 ​​출력을 위한 지터를 최소화합니다.
설정을 단순화하기 위해 BEB1에는

DC5V용 USB Type-C 포트,

DC9-24V용 Molex Micro-Fit 터미널,

WONDOM BCPB 배터리 충전 보드와 호환되는 PH 포트를 포함한 여러 전원 포트가 있습니다.

아날로그/동축/광 출력을 갖춘 Bluetooth/USB 디코더

이 다용도 BEB1은 Bluetooth 및 USB 입력을 아날로그, 동축 및 광 출력으로 원활하게 변환하므로

광범위한 오디오 설정에 이상적인 솔루션입니다.
BEB1을 시스템에 통합하면 다음과 같은 다양한 기능에 동시에 액세스할 수 있습니다.

 Bluetooth-아날로그 디코더
 Bluetooth-동축 디코더
 Bluetooth-광 디코더
 USB-아날로그 디코더
 USB-동축 디코더
 USB-광 디코더

QCC5171 v5.3 블루투스 모듈, 다양한 블루투스 코덱 지원

최첨단 Qualcomm QCC5171 v5.3 Bluetooth 모듈로 구동되는 BEB1로 비교할 수 없는 무선 오디오 성능을 경험해 보세요. 이 고급 모듈은 SBC, AAC, aptX, aptX HD 및 LDAC를 포함한 다양한 Bluetooth 코덱을 지원하여

즐겨 사용하는 스트리밍 서비스와의 호환성을 보장합니다.
최대 전송 속도 990kbps로 원활한 오디오 스트리밍을 즐기며 빠르고 중단 없는 재생을 보장하므로

음악 애호가와 게이머 모두에게 이상적입니다.

연결성을 더욱 향상시키기 위해 BEB1에는 외부 Bluetooth 안테나용 포트가 있어

범위를 최대 50미터까지 확장하여 비교할 수 없는 자유로운 이동이 가능합니다.

UAC 2.0 USB 코덱 입력으로 간소화된 오디오 전송

DC5V 전원과 PC의 원활한 오디오 전송을 모두 제공하는 BEB1의 USB Type-C 포트로 오디오 설정을 단순화하세요.

UAC 2.0 USB 코덱 입력을 특징으로 하고 24bit/96kHz의 샘플링 속도를 지원하고

무손실 PCM 오디오 전송을 처리할 수 있습니다.

드라이버가 필요 없는 설치와 모든 Mac, Windows 및 Linux 시스템과의 범용 호환성 덕분에

BEB1은 거의 모든 컴퓨터 설정에 적합합니다.

원활한 통합을 위한 다양한 신호 출력 옵션 - 아날로그, 동축, 광학

고객 편의성을 염두에 두고 설계된 BEB1은 아날로그, 광, 동축을 포함한 다양한 출력 옵션을 제공하여 다양한 오디오 프로젝트에 손쉽게 통합할 수 있습니다. 오디오 출력용 플러그 앤 플레이 단자를 사용하면 BEB1을 장치에 쉽게 연결할 수 있어 오디오 설정 프로세스가 단순화됩니다.



WM8804 S/PDIF 트랜시버로 향상된 디지털 신호 전송

BEB1의 통합 WM8804 S/PDIF 트랜시버로 깨끗한 오디오 품질을 경험해 보세요.

고급 지터 감쇠 PLL 기술을 활용하여 단 50ps RMS의 고유 주기 지터로 지터를 효과적으로 억제합니다.

그 결과 고품질 광 또는 동축 출력이 가능해 오디오 신호가 선명하고 깨끗하게 유지됩니다.
BEB1은 디지털 신호 전송을 통해 아날로그 시스템에 비해 간섭에 대한 저항력이 뛰어나

전반적인 오디오 성능이 향상됩니다.

독립형 ES9018K2M 오디오 DAC

독립적인 고성능 32비트, 2채널 ES9018K2M 오디오 D/A 컨버터가 통합되어 오디오 경험을 한 단계 끌어올립니다.

최대 127dB의 인상적인 DNR과 -120dB의 THD+N을 자랑하며,

이는 가장 까다로운 오디오 매니아를 만족시킬 성능 수준입니다.

높은 안정성을 위한 고체 커패시터

BEB1의 디자인 철학의 핵심은 신뢰성과 안정성에 대한 약속입니다.

이 약속을 이행하기 위해 우리는 고품질 솔리드 커패시터를 구성에 통합하기로 결정했습니다.

이러한 구성 요소는 더 높은 안정성을 보장할 뿐만 아니라 더 긴 수명을 보장합니다.

쉬운 연결을 위한 옵션 케이블 키트

우리는 다음을 포함하여 BEB1의 잠재력을 최대한 활용하기 위한 옵션 케이블 키트를 제공합니다:
3.5mm 라인 출력 케이블 1개, 50cm / 19.68"
Bluetooth LED 케이블 1개, 50cm / 19.68"
Bluetooth 언페어 케이블 1개, 50cm / 19.68"
배터리 전원 케이블 1개, 20cm / 7.87”

패키지 포함

AA-AB41161
1개, BEB1 Micro MiniFit-2Pos 전원 공급 장치 케이블 1개, 50cm / 19.68"
1개 PH-4Pos - RCA 잭(동축 출력) 케이블, 50cm / 19.68"
Bluetooth 안테나 1개

퀄컴 QCC5125 블루투스 5.1 무손실 디코딩 보드ZKQCC

 Wuzhi 오디오 ZKQCC

https://ko.aliexpress.com/item/1005007031870361.html?spm=a2g0o.cart.0.0.1f4f56baUqMCL9&mp=1&gatewayAdapt=glo2kor

 18.99 $

해드폰 홀더 2개를 더 주문해야 한다.   2.25$

https://ko.aliexpress.com/item/1005002234606804.html?spm=a2g0o.cart.0.0.e53456baId5o6b&mp=1&gatewayAdapt=glo2kor

 Qualcomm BlueTooth 디코딩 보드.

QCC3034 5.0 버전: PCM5102A 디코딩 칩, APTX, SBC,AAC,APTX-LL,APTX-HD 지원

QCC5125 5.1 버전: PCM5102A 디코딩 칩, APTX + LDAC,SBC,AAC,APTX-LL,APTX-HD 지원

AC 전원 공급 장치가 지원되지 않는다.

전원 공급 장치 범위  DC8-32V DC 전압을 사용.

AUX와 BT는 신호 릴레이를 통해 전환되며 BT가 우선한다.

BT 연결되지 않은 경우 자동 AUX 전환된다.

BT의 이름은 WUZHI 오디오이다.

특징:

① 온보드 안테나에서 개방상태 전송 거리가 약 50 미터이다.

     외부 안테나가 필요하지 않다.

     금속 케이스에 설치하는 경우 신호 차폐를 피하기 위해  외부 안테나를 구입해서

     IPEX 안테나 베이스에 연결해서 사용할 수 있다.

② 강력한 확장성.

     I2S 입력 기능이있는 파워 앰프에 연결할 수있는 I2S 출력 인터페이스가 있다.

    노래 이전 / 다음 전환, 일시 정지 / 재생, 볼륨 조절이 가능한 버튼 확장 인터페이스가 있다.

    사용자가 직접 납땜을 해서 작업해 주어야 한다.

③ PC 사운드 카드 연결 또는 USB 전원 공급 장치에 사용할 수있는 TYPE-C USB 인터페이스가  있다.

     QCC5125 모델의 경우

     공식 소프트웨어를 USB를 통해 연결하여  내부 DSP에서 EQ 작업을 수행 할 수 있다.

     이작업은 소프트웨어 기반을 갖춘 숙련 된 애호가만 사용할 수 있다.

④ QCC5125/QCC3034 + PCM5102A,

    무손실 전송, 무손실 디코딩, 무손실 다이나믹 사운드 및 디테일의 완벽한 디스플레이,

    높은 주파수는 강하고 중간 주파수는 부드럽고 낮은 주파수는 강력하며 탄성이 좋다.

    고주파수, 중간 주파수  저주파수의 전반적인 품질을 향상시킨다.

    소산계수가 좋다.

     낮은 ESR로 고주파 임피던스를 감소시켜 동적 응답 속도를 증가시킨다.

    성능: 동적 112dB, 신호 대 잡음 비율 112dB, 왜곡-93dB, 비교없이 아무런 해가 없다.

⑤ 핵심 부품은 소실 계수, 누설 전류, 리플 전류, ESR 등과 같은 매개 변수에서

     우수한 성능을 발휘하는 발열 커패시터를 사용하여 속도, 역학, 질감, 사운드의 밀도 매개 변수를 사용하고

     고주파수, 중간 주파수  저주파수의 전반적인 품질을 향상시킨다.

     온도, 전압 및 주파수가 다르면 모두 음질에 영향을 줄 수 있으며

     소산 계수가 좋으면 영향을 줄일 수 있습니다.

     커패시터의 작은 누설 전류는 노화 정도를 줄이고 수명을 연장하며 소음을 줄이며

    낮은 ESR로 고주파 임피던스를 감소시켜 동적 응답 속도를 증가시킨다.

⑥ 패키지

유형: QCC5125
재질: 플라스틱 쉘
색상: 표시된 패키지 내용: 1 x 오디오 디코더 보드

불루투스 MP3 플레이어 디코더 모듈TPM006C

 불루투스 칩셋이 선사시대 버전이다. (V2.1)

      MEDIATEK MT6622N

      2.1 버전이면 거의 20년전 버전인데 ??? 이런 칩셋을 사용하다니 ????

     알리에서 버전 표시가 안되어 있으면 판매자에게 어떤 칩셋이 사용되었는지 반드시 확인하자 !!!!

    한국어 지원 하나로 관심을 가졌는데 ????

언어를 변경하는 방법

첫째, 재생/일시 정지 버튼을 길게 눌러 시스템 설정을 입력하면 언어 옵션이 표시됩니다.

아래를 참조하십시오

둘째, 재생/일시 정지 버튼을 짧게 눌러 언어 선택 페이지로 들어간 다음 이전 및 다음 버튼을 통해 원하는 언어를 선택하십시오

4 웨이 120W HiFi 스피커 주파수 분할기 오디오 크로스 오버 필터 회로 기판

https://ko.aliexpress.com/item/1005007116458280.html?spm=a2g0o.cart.0.0.3ab956ba3Br6eC&mp=1&gatewayAdapt=glo2kor

특징:
1. 긴 서비스 수명으로 간단하면서도 단순하지 않은 가져온 오디오 애호가 등급 오디오 특정 커패시터를 채택합니다.
더 나은 음질을 얻기 위해 3 개의 41mm 대형 프레임 고온 내성 인덕터가 사용되며

 2 베이스와 1 미드 레인지가 있으며 공동 진동을 방지하기 위해 지퍼 타이로 고정됩니다.
3. 높은 피치 자체 복구 보호 장치, 납땜없는 배선 단자, 더 편리하게 사용할 수 있습니다.
4. 높은 전력, 120W 정격, 최대 200 W의 피크 전력.
5. 이 주파수 구분은 1 개의 Treble, 1 개의 Mid, 2 개의 Bass 를 지원함

    4 개의 플로어 스피커의 DIY 수정에 적합합니다.

매개 변수:
전력: 정격 120W; 피크 200W
임피던스: 4-8 Ω
필터링: 1 Treble, 1 Mid, 2 Bass
주파수 포인트:

                        낮음 ~ 중간 780Hz/

                        높음 ~ 중간 5200Hz

크기: 115x78 (mm)
적용 가능: 홈 시어터 스피커의 DIY 수정 및 업그레이드

패키지 포함 사항
1X 주파수 분배기

블루투스 5.0 MP3 WMA 디코더 보드,  jq-d006bt

블루투스 호환 5.0 디코더 보드

통화 녹음

mp3 플레이어

12V전원

WMA

자동차 오디오

USB

SD메모리 ( TF 메모리 )

FM 라디오 모듈 (원격 제어 포함)



블루투스 IC: 블루투스 호환 버전이 5.0

음악 형식: MP3 / WMA / WAV / FLAC / APE 무손실 형식

블루투스 호환 통화 기능

녹음 기능

폴더 전환 기능

라디오 FM 주파수: 87.5-107.5 MHZ

서포트 기능 도입: 서포트 MP3 / USB / TF / LINE IN / FM / BLUETOOTH/리모콘 접속/DC 12V

구조 정보:

                 패널 크기:  가로 112mm  *  새로  62 mm

                 내부 보드 크기 :  가로 101mm  *  새로 51mm

                 패널은 나사 구멍으로 둘러싸여 있으며

                 패널 깊이는  22mm



1. 버튼 및 인터페이스 기능

1. IR: 적외선 수신기 모듈;

2. 마이크: 지원 통화 및 녹음 기능;

3. USB 인터페이스: U 디스크에 연결 (최대 지원 32GB);

4. LCD 화면: 동기화 된 가사 표시;

5. SD 카드 슬롯: SD 메모리 카드에 연결하십시오 (최대 지원 32GB).

6. AUX 인터페이스: 오디오 입력 인터페이스;

7. 볼륨 노브: 볼륨 제어;

8. REC: REC 버튼을 길게 눌러 녹음을 시작하고 REC 버튼을 다시 눌러 녹음 기능을 취소하고 녹음 파일을 재생하십시오. 녹음 할 때 저장 장치를 연결해야합니다. U 디스크 또는 TF 카드와 같은;

9. 반복: 단일 사이클 기능을 한 번 누르고 다시 누르면 단일 사이클을 취소하고 순서대로 재생됩니다.

10. PREV/: 짧게 누르면 이전 노래를 선택하고 길게 누르면 되감기가 있습니다.

11. 재생/일시 정지: 짧게 누르면 일시 중지와 재생 사이를 전환합니다. 길게 누르면 라디오 FM 자동 방송국이됩니다.

12. 다음: 짧게 누르면 다음 노래를 선택하고 길게 누르면 빨리 감기됩니다.

13. 모드: USB / TF / FM / AUX/블루투스 간 전환;



https://ko.aliexpress.com/item/1005006201145171.html?spm=a2g0o.productlist.main.11.13205d06BXXlMV&algo_pvid=ed25bd4b-fbaf-43a9-acd1-59f6d48d572d&algo_exp_id=ed25bd4b-fbaf-43a9-acd1-59f6d48d572d-5&pdp_npi=4%40dis%21USD%216.79%214.75%21%21%2149.08%2134.36%21%40212a6a4e17182571552091680eacf0%2112000036244455274%21sea%21KR%21793909534%21&curPageLogUid=LNxyWz2vafhR&utparam-url=scene%3Asearch%7Cquery_from%3A



7.40$
